Схема замка зажигания москвич 2141

Схема замка зажигания москвич 2141


Наши дополнительные сервисы и сайты:

г. С аратов

На автомобилях обеих моделей установлен комбинированный выключатель (замок) зажигания, состоящий из электрического коммутатора, обеспечивающего включение определенных цепей электрооборудования, и механизма противоугонного устройства. Выключатель установлен с помощью специального кронштейна с крышкой-скобой, притянутой двумя срезными болтами, на правой стороне трубы рулевой колонки (рис. 122).

Управление коммутатором и противоугонным устройством производится с помощью ключа, поворотом которого отпирается механизм рулевого управления и в зависимости от положения ключа подключаются различные цепи системы электрооборудования.

Поворотный механизм выключателя имеет три фиксированных положения ключа, обозначенных на облицовочной панели цифрами 0, 1 и III, и четвертое нефиксированное положение II. Механизм рулевого управления блокируется при срабатывании запорного устройства, язык которого входит в паз стопорной втулки вала руля и исключает возможность поворота рулевого колеса.

Для обеспечения блокировки рулевого управления необходимо установить ключ выключателя зажигания в положение 111, вынуть его из замка и повернуть рулевое колесо в ту или другую сторону до совпадения языка запорного устройства замка с пазом стопорной втулки вала руля. При этом ощущается характерный щелчок с одновременной фиксацией рулевого колеса.

Для отпирания рулевого управления необходимо вставить ключ в прорезь цилиндра замка и, покачивая влево -вправо рулевое колесо, повернуть ключ по часовой стрелке до положения 0.

Пуск двигателя производится путем поворота ключа сначала в фиксированное положение I, а затем после преодоления усилия возвратной пружины в нефиксированное положение II. Сразу после пуска двигателя ключ отпустить, и он под воздействием пружины автоматически возвратится в положение I. Для исключения ошибочного включения стартера при работающем двигателе механизм замка снабжен системой блокировки, обеспечивающей повторный пуск двигателя (положение II ключа) только после возврата ключа в положение 0.

Различные цепи системы электрооборудования включаются в зависимости от положения ключа в замке (рис. 123).

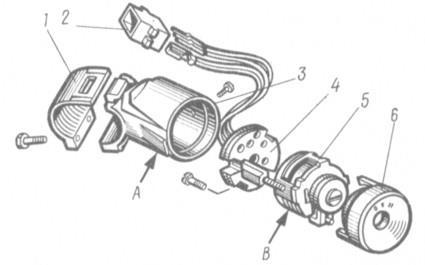

Рис. 122. Детали выключателя зажигания: 1 — скоба; 2 — соединительная колодка; корпус; 4 — контактная часть; 5 — замок; 6- облицовка; А — отверстие для фиксирующего штифта; В — фиксирующий штифт

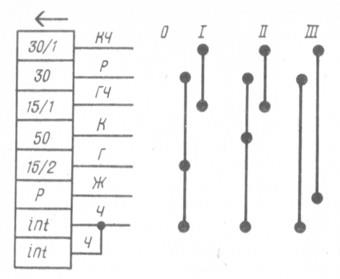

Рис. 123. Схема соединений выключателя зажигания (обозначение цвета проводов — см. рис. 110)

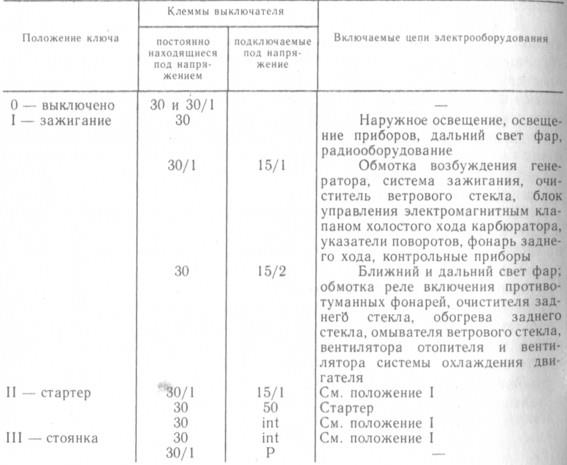

В табл. 13 указаны находящиеся под напряжением выводные клеммы и соответствующие цепи питания потребителей электроэнергии, включаемые контактным устройством выключателя при соответствующих положениях ключа.

При эксплуатации автомобиля необходимо следить за надежностью соединения штекерных колодок жгута проводов и выключателя зажигания.

При выходе из строя выключатель зажигания заменяют. Для замены выключателя зажигания необходимо снять облицовочный кожух вала рулевого механизма и отсоединить колодку выключателя зажигания от колодки панели приборов. После этого вставить ключ в цилиндр замка выключателя зажигания, повернуть его в положение 0 и, отвернув болты крепления скобы к корпусу кронштейна выключателя, снять ее, а затем и выключатель зажигания вместе с кронштейном. Для того чтобы извлечь выключатель зажигания из корпуса кронштейна его крепления, необходимо вынуть штекерные наконечники с проводами из соединительной колодки, для чего сжать фиксирующие усики наконечников в гнездах колодки и вытянуть провод с наконечником. Отвернув винт крепления замка в корпусе кронштейна, утопить фиксирующий штифт (при условии нахождения ключа в положении 0 — выключено) и вынуть замок с контактной частью из корпуса кронштейна. Сборка выключателя зажигания с корпусом кронштейна и установка его на автомобиль производятся в обратном порядке.

В целях обеспечения бесперебойной и надежной работы выключателя зажигания нельзя допускать установку дополнительных энергоемких потребителей, особенно без применения промежуточных реле для их включения. Помимо нарушения баланса электроэнергии в системе электрооборудования автомобиля это может привести к перегрузке контактного устройства, подгару или отжигу контактов и преждевременному выходу выключателя из строя. По тем же причинам не допускается длительное включение зажигания при неработающем двигателе автомобиля.


форсунок в ультразвуковых ваннах и на стендах

Установка замка зажигания от ВАЗ-2110 на Москвич 2141

1) Что дает установка замка зажигания от ВАЗ-2110 взамен штатного « москвичевского»?

1. Так как схема коммутации замков ВАЗа и Москвича отличаются, для реализации логики работы замка используются реле. Это позволяет разгрузить контакты замка зажигания от больших токов, тем самым продлевается срок его службы.
2. При наличии в машине « десяточного» блока индикации бортовой системы контроля ( далее – БИ БСК или просто БИ) реализуется возможность сигнализации о забытом в замке ключе ( при открытой водительской двери, вставленном в замок ключе и выключенном зажигании блок подает звуковой сигнал).
3. Возможна реализация защиты от забывания ключа в замке – отключение автопостановки на охрану с запиранием двери электроприводом
4. ВАЗовский замок имеет подсветку скважины ключа, которая зажигается при открытой водительской двери.
5. Установка « десяточного» замка и коммутирующих реле позволяет реализовать нестандартную схему подключения сигнализации ( иммобилайзера).
6. Возможна реализация подключения автомагнитолы, при котором магнитола работает только тогда, когда ключ в замке ( как на иномарках).

2) Необходимые для установки нового замка детали.

Прежде всего, нужен сам замок зажигания от ВАЗ-2110. В продаже имеются замки венгерского и российского производства, отличий между ними почти нет – посадочные места и функционирование – идентичны. Могут попадаться замки без датчика вставленного ключа ( микровыключателя), но покупать такой не стоит, т.к. с ним не реализуются функции сигнализации о « забытом» ключе, « иномарочного» подключения магнитолы и отключения автопостановки на охрану.
Нужны реле, рассчитанные на ток не менее 30-40 А. Лучше всего взять импортные, например те, что используются в комплектах автосигнализаций. Такие реле продаются в магазине радиодеталей « Чип и Дип», ул. Гиляровского, 39, стоят рублей 30-40 за штуку. В предлагаемой мною схеме используется 3 реле, следовательно, нужны еще 3 колодки под реле. В « Чипе и Дипе» такие колодки можно также купить.
Если вы решили сделать переходник, вставляемый между колодкой замка и ВАЗовским замком, понадобятся 8-контактные разъемы « мама» и « папа» ( по 1 штуке), а также 7 широких контактов « папа» и 20 контактов « мама» (7 на разъем и 13 на реле).
Я делал не переходник, а припаивал провода от обмоток реле непосредственно к клеммам замка зажигания. Такой вариант позволяет исключить лишнее звено ( разем на 8 контактнов), а также использовать высвободившиеся провода большого сечения для сборки переходника. При таком варианте понадобятся только 13 широких « мам» для колодок реле.
Отрезки проводов большого сечения нужны для силовых цепей – от контактов реле к 8-контактному разьему. Провода сечением поменьше нужны для соединения обмоток реле с контактами замка зажигания.

3) Отличия « десяточного» замка зажигания от « москвичевского».

Прежде всего, замки отличаются по схеме коммутации. В « десяточном» замке есть 3 силовых контакта ( «30 », «15 » и «50 »), в « москвичевском» – аж 7! ( два «INT », «30 », «30 /1», «15 /1», «15 /2» и «50 »). Для чего какой контакт нужен?
— Контакты «INT » и «30 /1» на « москвичевском» замке, «30 » — на обеих. Постоянный +12В ( от аккумулятора). При повороте ключа напряжение не пропадает.
— Контакты «15 » на « десяточном», «15 /1» и «15 /2» на « москвичевском» замке. При включенном зажигании на них появляются +12В. У ВАЗа все на одном контакте, у « Москвича» потребители разделены – ряд мощных потребителей ( мотор « печки», обогрев стекла) подключены к отдельному контакту «15 /2».
— Контакт «50 » на обеих замках. При повороте ключа в положение « Стартер» +12В подаются через этот контакт на обмотку втягивающего реле стартера. В « москвичевском» замке при повороте ключа в положение « стартер» обесточивается контакт «15 /2» и остается под напряжением «15 /1», в « десяточном» – контакт «15 » не обесточивается.

Читать еще:  Температура замерзания жидкостей таблица

4) Установка нового замка и схема подключения – комментарии.

« Десяточный» замок встает на место штатного замка без всяческих переделок посадочных мест на рулевой колонке, так что ничего подпиливать не надо. Отличие лишь в том, что крепится он не 2 болтами, как « москвичевский», а 4 ( у « десяточного» замка скоба крепления иной формы). Личиночная часть « десяточного» замка немного короче штатного, поэтому он будет слегка утоплен в обивке рулевой колонки.
Исходя из отличий между замками, разработана схема переходника, использующая три силовых реле. Два реле реализуют функции включения зажигания ( подача +12В на контакты «15 /1» и «15 /2»), третье реле реализует функцию подачи 12В на контакт «50 » ( стартер), с одновременным обесточиванием мощных потребителей ( контакт «15 /2»).
На схеме все контакты реле изображены в состоянии, когда на обмотку не подается управляющий ток.
В « москвичевском» замке зажигания контакты «INT » и «30 » соединяются через контактную группу замка, в предлагаемой же схеме переходника эта коммутация исключена – «INT » и «30 » соединены в обход контактов замка и реле.
В « десяточном» замке провода от подсветки скважины замка и от датчика вставленного ключа подключаются так:
— по одному проводу от подсветки и от датчика (1 и 6 контакты колодки « десяточного» замка) подключаются к постоянным 12В ( контакт «30 » замка);
— один провод от датчика вставленного ключа (5 контакт колодки « десяточного» замка) – на контакт 5 БИ БСК.
К этому же контакту подключается провод питания магнитолы ( красный провод от колодки магнитолы), если реализуется режим включения магнитолы только при вставленном в замок ключе).
Для реализации отключения автоматической постановки на охрану ( защита от забывания ключей в замке) следует этот же выход датчика ключа подключить на вход положительного триггера сигнализации. Минус такого решения — невозможность использования запирания дверей при включении зажигания ;
— один провод от подсветки ключа датчика (2 контакт колодки « десяточного» замка) – на контакт 14 БИ БСК ( концевой выключатель водительской двери).

5) Замечания по изготовлению переходника.

Прежде всего, провода от контактов разьема к контактам реле должны быть такой же толщины, как на штатном москвичевском замке. Таким же толстым должен быть провод между контактами реле, реализующих функции вкрючения стартера и цепи «15 /2».
Все соединения проводов и контактов лучше паять, а не обжимать.
Паять провода к контактам на самом замке зажигания нужно аккуратно и быстро, чтобы не расплавить пластмассу опорного диска замка. К этим контактам лучше всего припаять тонкие провода.

6) Подключение сигнализации ( иммобилайзера).

Установка переходника позволяет реализовать нестандартные схемы подключения автосигнализации или иммобилайзера.
Например, при установке иммобилайзера его блокирующую цепь можно включить в разрыв проводов, идущих от обмоток реле на « землю». В этом случае разрывается не силовая, а слаботочная цепь ( сколько там mA идет по обмоткам реле!), а кроме того, при срабатывании защиты невозможно ни завести машину, ни включить зажигание – реле-то не срабатывают!

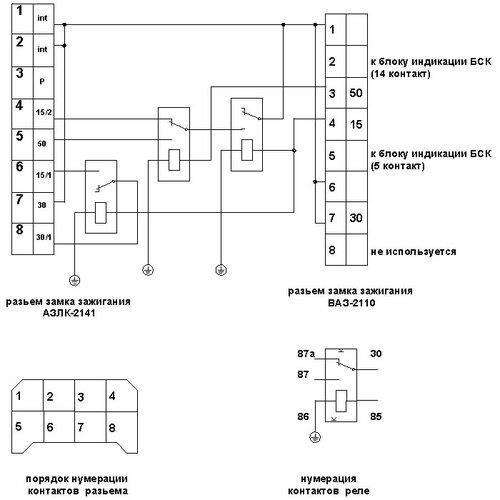

схема переходника для установки замка зажигания от ВАЗ-2110:

Благодарности:
Ahlen`у, Garic`у и всем тем участникам « Москвичевской» конференции на WWW.AUTO.RU, кто уже сделал описанную переделку до меня и поделился своим опытом.

Что стоит добавить от себя:

  • Не скупитесь, на реле лучше взять реле от иномарки на 40А, т.к наши реле оставляют желать лучшего.
  • Это полностью рабочая схема проверенная лично мной.
  • Так же для удобства были исправлены опечатки и недочеты черно-белой схемы

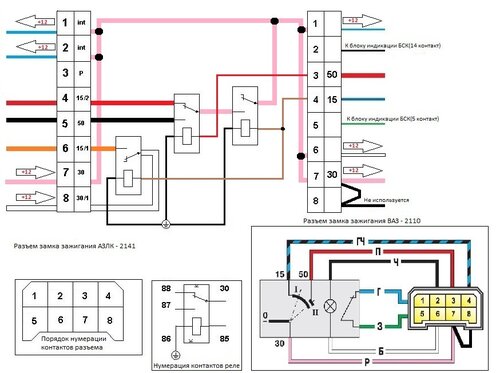

Ниже мой вариант схемы:

И при подключении замка зажигания не используйте вот эту схему.
Она в корне не верна, используйте схему « За рулем».

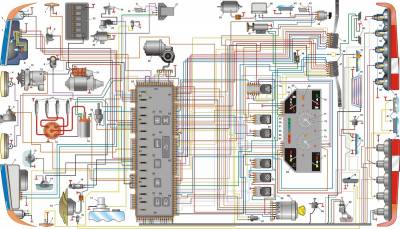

Схема автомобиля — Москвич 2141

Схемы электрооборудования нашей отечественной АЗЛК 2141 1986-2000 г.в. Модификации «сорок первого», отправлявшиеся на экспорт, носят название Aleko (от названия завода АЗЛК). В большинстве случаев они оборудовались двигателями от «ВАЗ-2106» объемом 1,6 л и мощностью 75 л.с. Намного реже попадаются машины с дизелями Ford KHD, которые хотя и надежнее «родных», намного дороже и сложнее в обслуживании. С апреля 1992 года на двигатели АЗЛК вместо карбюраторов типа «Солекс» ДААЗ-2141-10 начали устанавливать карбюраторы с предыдущей модели типа «Озон» ДААЗ-2140-50, а в декабре 1993 года все «Москвичи» начали комплектовать бесконтактной системой зажигания. Самые мощные моторы уфимского производства появились в июле 1994 года — это наиболее распространенный двигатель УЗАМ 3317 объемом 1,7 л и мощностью 85 л.с. и УЗАМ 3318 объемом 1,8 л (80 л.с.), которым комплектуют автомобили-такси.

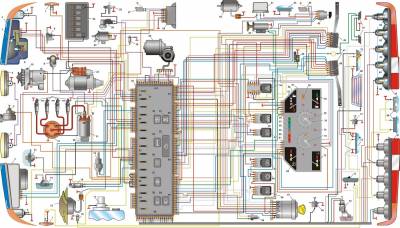

Общее описание схем

1 – боковой повторитель указателя поворота;
2 – передний указатель поворота;
3 – головная фара;
4 – противотуманная фара;
5 – звуковой сигнал;
6 – лампа ближнего и дальнего света фары;
7 – лампа габаритного света головной фары;
8 – штепсельная розетка;
9 – датчик контрольной лампы аварийного давления масла;
10 – генератор;
11 – свечи зажигания;
12 – распределитель зажигания;
13 – датчик указателя температуры охлаждающей жидкости;
14 – датчик включения электровентилятора;
15 – электровентилятор;
16 – дверной выключатель плафонов;
17 – электродвигатель омывателя ветрового окна;
18 – выключатель контрольной лампы гидропривода тормозов;
19 – выключатель света заднего хода;
20 – дополнительное сопротивление;
21 – катушка зажигания;
22 – стартер;
23 – электромагнитный клапан;
24 – аккумуляторная батарея;
25 – выключатель подкапотной лампы;
26 – подкапотная лампа;
27 – микропереключатель;
28 – блок управления ЭПХХ;
29 – стеклоочиститель;
30 – блок предохранителей и реле;
31 – предохранитель;
32 – реле включения противотуманных фар;
33 – реле-прерыватель указателей
поворота и аварийной сигнализации;
34 – реле включения звукового сигнала;
35 – реле стеклоочистителя;
36 – реле включения электровентилятора;
37 – реле включения обогрева окна двери задка;
38 – реле включения ближнего света фар;
39 – реле включения дальнего света фар;
40 – электродвигатель отопителя;
41 – резистор электродвигателя отопителя;
42 – прикуриватель;
43 – плафон освещения вещевого ящика;
44 – микровыключатель;
45 – переключатель отопителя;
46 – переключатель стеклоочистителя и омывателя ветрового стекла;
47 – подрулевой переключатель;
48 – переключатель указателей поворота и света фар; 49 — лампа световода рычагов управления отопителем;
50 – замедлитель;
51 – комбинация приборов;
52 – указатель уровня топлива;
53 – контрольная лампа резерва топлива;
54 – выключатель аварийной сигнализации;
55 – выключатель обогрева окна двери задка;
56 – сигнальная лампа включения указателей поворота;
57 – сигнальная лампа включения габаритного света;
58 – сигнальная лампа включения дальнего света фар;
59 – сигнальная лампа закрытия воздушной заслонки карбюратора;
60 — контрольная лампа сигнального устройства гидропривода тормозов и включения стояночного тормоза;
61 – контрольная лампа аварийного давления масла;
62 – выключатель противотуманного света задних фонарей;
63 – выключатель света фар;
64 – выключатель наружного освещения;
65 – вольтметр;
66 – выключатель противотуманных фар;
67 – выключатель зажигания;
68 – выключатель сигнала торможения;
69 – выключатель контрольной лампы стояночного тормоза;
70 – датчик указателя уровня топлива;
71 – плафон освещения багажника;
72 – указатель температуры охлаждающей жидкости;
73 – плафон освещения салона;
74 – тахометр;
75 – лампа освещения приборов;
76 – кнопка сброса счетчика суточного пробега;
77 — выключатель сигнальной лампы закрытия воздушной заслонки карбюратора;
78 – спидометр;
79 – эконометр;
80 – токообогреваемое стекло;
81 – выключатель звукового сигнала;
82 – лампа указателя поворота заднего фонаря;
83 – лампа габаритного света заднего фонаря;
84 – лампа сигнала торможения;
85 – лампа света заднего хода;
86 – лампа противотуманного света заднего фонаря;
87 – задний фонарь;
88 – фонари освещения номерного знака

Читать еще:  Установка фаркопа солярис седан

Схема электрооборудования автомобиля Москвич 21412-01 и 214122

Москвич — схема модели 2141-01


Модель 214123

Схема модели 2335


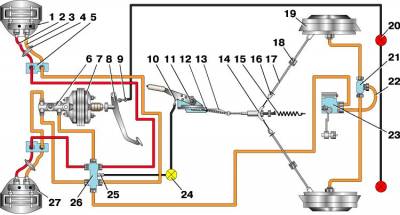

Электросхема тормозного управления, автомобилей с кузовом «хэтчбек»


1 – правый передний тормоз;
2 – гибкий шланг больших цилиндров переднего тормоза;
3 – гибкий шланг малых цилиндров переднего тормоза;
4 – промежуточный кронштейн крепления гибких шлангов;
5 – кронштейн крепления гибких шлангов;
6 – главный цилиндр тормоза;
7 – вакуумный усилитель;
8 – педаль тормоза;
9 – выключатель сигнала торможения;
10 – выключатель контрольной лампы стояночной тормозной системы;
11 – механизм ручного привода стояночной тормозной системы;
12 – втулка переднего троса;
13 – передний трос; 14 – уравнитель;
15 – пружина;
16 – кронштейн крепления наконечников заднего троса;
17 – задний трос;
18 – промежуточная подвеска заднего троса;
19 – втулка;
20 – правый задний тормоз;
21 – гибкий шланг заднего тормоза;
22 – лампа сигнала торможения;
23 – тройник;
24 – регулятор давления задних тормозных механизмов;
25 – контрольная лампа;
26 – выключатель контрольной лампы сигнального устройства;
27 – сигнальное устройство:
28 – левый передний тормоз

Схема тормозного управления автомобилей с кузовом «пикап»


1 – правый передний тормоз;
2 – гибкий шланг больших цилиндров переднего тормоза;
3 – гибкий шланг малых цилиндров переднего тормоза;
4 – промежуточный кронштейн крепления гибких шлангов;
5 – кронштейн крепления гибких шлангов;
6 – главный цилиндр тормоза;
7 – вакуумный усилитель;
8 – педаль тормоза;
9 – включатель сигнала торможения;
10 – включатель контрольной лампы стояночной тормозной системы;
11 – механизм ручного привода
стояночной тормозной системы;
12 – втулка переднего троса;
13 – передний трос; 14 – уравнитель;
15 – пружина;
16 – кронштейн крепления наконечников заднего троса;
17 – задний трос;
18 – промежуточная подвеска заднего троса;
19 – правый задний тормоз;
20 – лампа сигнала торможения;
21 – тройник;
22 – гибкий шланг задних тормозов;
23 – регулятор давления задних тормозных механизмов;
24 – контрольная лампа;
25 – выключатель контрольной лампы сигнального устройства;
26 – сигнальное устройство;
27 – левый передний тормоз

Эл.схема соединений генератора


1 – аккумуляторная батарея;
2 – генератор;
3 – блок предохранителей и реле; 4 – выключатель зажигания;
5 – вольтметр

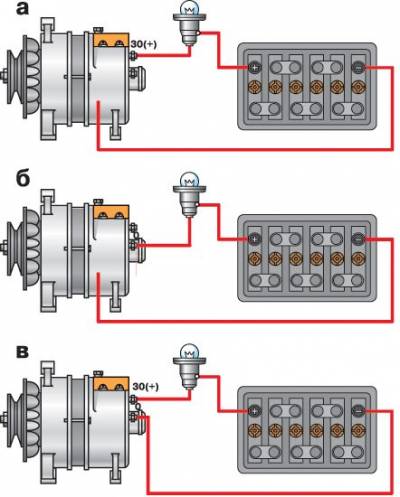

Схемы проверки выпрямительного блока генератора на Москвич 2141


а – одновременно «отрицательных” и «положительных” вентилей;
б – «отрицательных” вентилей;
в – «положительных” вентилей

Схема проверки интегрального регулятора напряжения на АЗЛК 2141

Схема замка зажигания москвич 2141

Сборник цветных схем автомобиля Москвич. Имеются варианты для всех модификаций — «Москвич» 21412-01, 214122, 214123 и Москвич 2335. Для увеличения — кликните на схеме.

Схема соединений генератора москвича

1 – аккумуляторная батарея;
2 – генератор;
3 – блок предохранителей и реле; 4 – выключатель зажигания;
5 – вольтметр.

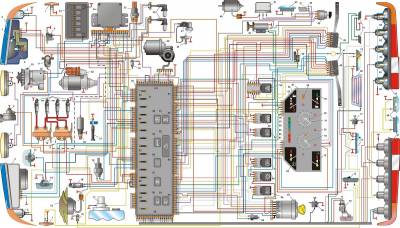

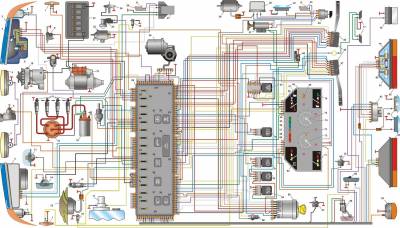

Электросхема Москвич 214122


1 – боковой повторитель указателя поворота;
2 – передний указатель поворота;
3 – головная фара Москвич 21412 ;
4 – противотуманная фара;
5 – звуковой сигнал;
6 – лампа ближнего и дальнего света фары;
7 – лампа габаритного света головной фары;
8 – штепсельная розетка;
9 – датчик контрольной лампы аварийного давления масла;
10 – генератор;
11 – свечи зажигания;
12 – распределитель зажигания;
13 – датчик указателя температуры охлаждающей жидкости;
14 – датчик включения электровентилятора;
15 – электровентилятор;
16 – дверной выключатель плафонов;
17 – электродвигатель омывателя ветрового окна;
18 – выключатель контрольной лампы гидропривода тормозов;
19 – выключатель света заднего хода;
20 – дополнительное сопротивление;
21 – катушка зажигания;
22 – стартер;
23 – электромагнитный клапан;
24 – аккумуляторная батарея;
25 – выключатель подкапотной лампы;
26 – подкапотная лампа;
27 – микропереключатель;
28 – блок управления ЭПХХ;
29 – стеклоочиститель;
30 – блок предохранителей и реле;
31 – предохранитель;
32 – реле включения противотуманных фар;
33 – реле-прерыватель указателей
поворота и аварийной сигнализации;
34 – реле включения звукового сигнала;
35 – реле стеклоочистителя;
36 – реле включения электровентилятора;
37 – реле включения обогрева окна двери задка;
38 – реле включения ближнего света фар;
39 – реле включения дальнего света фар;
40 – электродвигатель отопителя;
41 – резистор электродвигателя отопителя;
42 – прикуриватель;
43 – плафон освещения вещевого ящика;
44 – микровыключатель;
45 – переключатель отопителя;
46 – переключатель стеклоочистителя и омывателя ветрового стекла;
47 – подрулевой переключатель;
48 – переключатель указателей поворота и света фар; 49 — лампа световода рычагов управления отопителем;
50 – замедлитель Москвич 21412;
51 – комбинация приборов;
52 – указатель уровня топлива;
53 – контрольная лампа резерва топлива;
54 – выключатель аварийной сигнализации;
55 – выключатель обогрева окна двери задка;
56 – сигнальная лампа включения указателей поворота;
57 – сигнальная лампа включения габаритного света;
58 – сигнальная лампа включения дальнего света фар;
59 – сигнальная лампа закрытия воздушной заслонки карбюратора;
60 — контрольная лампа сигнального устройства гидропривода тормозов и включения стояночного тормоза;
61 – контрольная лампа аварийного давления масла;
62 – выключатель противотуманного света задних фонарей;
63 – выключатель света фар;
64 – выключатель наружного освещения;
65 – вольтметр;
66 – выключатель противотуманных фар;
67 – выключатель зажигания;
68 – выключатель сигнала торможения;
69 – выключатель контрольной лампы стояночного тормоза;
70 – датчик указателя уровня топлива;
71 – плафон освещения багажника;
72 – указатель температуры охлаждающей жидкости;
73 – плафон освещения салона;
74 – тахометр;
75 – лампа освещения приборов;
76 – кнопка сброса счетчика суточного пробега;
77 — выключатель сигнальной лампы закрытия воздушной заслонки карбюратора;
78 – спидометр Москвич 214122;
79 – эконометр;
80 – токообогреваемое стекло;
81 – выключатель звукового сигнала;
82 – лампа указателя поворота заднего фонаря;
83 – лампа габаритного света заднего фонаря;
84 – лампа сигнала торможения;
85 – лампа света заднего хода;
86 – лампа противотуманного света заднего фонаря;
87 – задний фонарь;
88 – фонари освещения номерного знака.

Читать еще:  Технические характеристики автомобилей фольксваген

Электросхема Москвич 2141


1 – боковой повторитель указателя поворота;
2 – передний указатель поворота;
3 – головная фара;
4 – противотуманная фара;
5 – звуковой сигнал;
6 – лампа ближнего и дальнего света фары;
7 – лампа габаритного света головной фары;
8 – штепсельная розетка;
9 – датчик контрольной лампы аварийного давления масла;
10 – генератор Москвич 2141;
11 – свечи зажигания;
12 – распределитель зажигания;
13 – датчик указания температуры охлаждающей жидкости;
14 – датчик включения электровентилятора;
15 – электровентилятор;
16 – дверной выключатель плафонов;
17 – электродвигатель омывания
ветрового стекла;
18 – выключатель контрольной лампы гидропривода тормозов;
19 – катушка зажигания;
20 – выключатель света заднего хода;
21 – стартер;
22 – электромагнитный клапан;
23 – аккумуляторная батарея;
24 – выключатель подкапотной лампы;
25 – подкапотная лампа;
26 – микровыключатель;
27 – блок управления ЭПХХ;
28 – стеклоочиститель;
29 – блок предохранителей и реле;
30 – предохранитель;
31 – реле включения противотуманных фар;
32 – реле-прерыватель указателей поворота и аварийной сигнализации;
33 – реле включения звукового сигнала;
34 – реле стеклоочистителя;
35 – реле включения электровентилятора;
36 – реле включения обогрева окна двери задка;
37 – реле включения ближнего света фар;
38 – реле включения дальнего света фар;
39 – электродвигатель отопителя;
40 – резистор электродвигателя отопителя;
41 – прикуриватель Москвич 2141;
42 – плафон освещения вещевого ящика;
43 – микровыключатель;
44 – переключатель отопителя;
45 – переключатель стеклоочистителя и омывателя ветрового стекла;
46 – подрулевой переключатель;
47 – переключатель указателей лампа;
48 – лампа световода рычагов управления отопителем;
49 – замедлитель;
50 – комбинация приборов;
51 – указатель уровня топлива;
52 – контрольная лампа резерва топлива;
53 – выключатель аварийной сигнализации;
54 – выключатель обогрева окна двери задка;
55 – сигнальная лампа включения указателей поворота;
56 – сигнальная лампа включения габаритного света;
57 – сигнальная лампа включения дальнего света фар;
58 – сигнальная лампа закрытия воздушной заслонки карбюратора; 59 – контрольная лампа сигнального устройства гидропривода тормозов и включения стояночного тормоза;
60 – контрольная лампа аварийного давления масла;
61 – выключатель противотуманного света задних фонарей;
62 – выключатель света фар;
63 – выключатель наружного освещения;
64 – вольтметр Москвич 2141;
65 – выключатель противотуманных фар;
66 – выключатель зажигания;
67 – выключатель сигнала торможения;
68 – выключатель контрольной лампы стояночного тормоза;
69 – датчик указателя уровня топлива;
70 – плафон освещения багажника;
71 – указатель температуры охлаждающей жидкости;
72 – плафон освещения салона;
73 – тахометр;
74 – лампа освещения приборов;
75 – кнопка сброса счетчика суточного пробега;
76 – выключатель сигнальной лампы закрытия воздушной заслонки карбюратора;
77 – спидометр;
78 – эконометр Москвич 2141;
79 – токообогреваемое стекло;
80 – выключатель звукового сигнала;
81 – лампа указателя поворота заднего фонаря;
82 – лампа габаритного света заднего фонаря;
83 – лампа сигнала торможения;
84 – лампа света заднего хода;
85 – лампа противотуманного света заднего фонаря;
86 – задний фонарь;
87 – фонари освещения номерного знака.

Электросхема Москвич 2335


1 – боковой повторитель указателя поворота;
2 – передний указатель поворота;
3 – головная фара;
4 – противотуманная фара;
5 – звуковой сигнал;
6 – лампа ближнего и дальнего света фары;
7 – лампа габаритного света головной фары;
8 – штепсельная розетка;
9 – датчик контрольной лампы аварийного давления масла;
10 – генератор;
11 – свечи зажигания;
12 – распределитель зажигания;
13 – датчик указателя температуры охлаждающей жидкости;
14 – датчик включения электровентилятора;
15 – электровентилятор;
16 – дверной выключатель плафонов;
17 – электродвигатель омывателя ветрового окна;
18 – выключатель контрольной лампы гидропривода тормозов;
19 – катушка зажигания;
20 – выключатель света заднего хода;
21 – стартер;
22 – электромагнитный клапан;
23 – аккумуляторная батарея;
24 – выключатель подкапотной лампы;
25 – подкапотная лампа;
26 – микропереключатель;
27 – блок управления ЭПХХ;
28 – стеклоочиститель;
29 – блок предохранителей и реле;
30 – предохранитель;
31 – реле включения противотуманных фар;
32 – реле–прерыватель указателей
поворота и аварийной сигнализации;
33 – реле включения звукового сигнала;
34 – реле стеклоочистителя;
35 – реле включения электровентилятора;
36 – реле включения обогрева окна двери задка;
37 – реле включения ближнего света фар;
38 – реле включения дальнего света фар;
39 – электродвигатель отопителя;
40 – резистор электродвигателя отопителя;
41 – прикуриватель;
42 – плафон освещения вещевого ящика;
43 – микровыключатель;
44 – переключатель отопителя;
45 – переключатель стеклоочистителя и омывателя ветрового окна; 46 – подрулевой переключатель;
47 – переключатель указателей поворота и света фар;
48 – лампа световода рычагов управления отопителем;
49 – замедлитель;
50 – комбинация приборов;
51 – указатель уровня топлива;
52 – контрольная лампа резерва топлива;
53 – выключатель аварийной сигнализации;
54 – сигнальная лампа включения указателей поворота;
55 – сигнальная лампа включения габаритного света;
56 – сигнальная лампа включения дальнего света фар;
57 – сигнальная лампа закрытия воздушной заслонки карбюратора;
58 – контрольная лампа сигнального устройства гидропривода тормозов и включения стояночного тормоза;
59 – контрольная лампа аварийного давления масла;
60 – выключатель противотуманного света задних фонарей;
61 – выключатель света фар;
62 – выключатель наружного освещения;
63 – вольтрметр;
64 – выключатель противотуманных фар;
65 – выключатель зажигания;
66 – выключатель сигнала торможения;
67 – выключатель контрольной лампы стояночного тормоза;
68 – датчик указателя уровня топлива;
69 – плафон освещения салона;
70 – выключатель сигнальной лампы закрытия воздушной заслонки карбюратора;
71 – указатель температуры охлаждающей жидкости;
72 – тахометр Москвич 2335;
73 – лампа освещения приборов;
74 – кнопка сброса счетчика суточного пробега;
75 – спидометр;
76 – эконометр;
77 – выключатель звукового сигнала;
78 – фонарь света заднего хода;
79 – лампа указателя поворота заднего фонаря;
80 – лампа габаритного света заднего фонаря;
81 – лампа сигнала торможения;
82 – задний фонарь;
83 – разъем для прицепа;
84 – фонари освещения номерного знака автомобиля.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
