Шланг насоса гидроусилителя руля

Содержание

Гидроусилитель рулевого управления: устройство, принцип работы и схема

Рассмотрим принцип работы и устройство гидроусилителя руля автомобиля. В статье так же наведена схема устройство, плюсы и минусы, а так же основные поломки ГУР. В конце статьи видео-обзор устройства гидроусилителя.

Содержание статьи:

  • История появления
  • Устройство
  • Схема
  • Принцип работы
  • Плюсы и минусы
  • Основные поломки
  • Цена деталей и ремонта
  • Видео

Гидроусилитель рулевого управления или так же гидроусилитель руля автомобиля – набор деталей и механизмов, который помогает создавать дополнительное усилие за счет давления гидравлики, при повороте руля водителем. На сегодня гидравлический усилитель считается самым распространенным видом усилителя. В зависимости от производителя, устройство гидроусилителя может быть самым разным, как с собственным приводом, так и привод от коленвала двигателя.

Как появился гидроусилитель руля автомобиля

Самый первый усилитель руля, о котором чаще всего вспоминают специалисты, появился еще в 1823 году, изобретенный Робертом Гюрней. Впервые о гидравлическом усилителе рулевого механизма в СССР заговорили еще 1950 году, а в 1958 году его впервые установили на автомобиль высокого класса (премиальный по современным меркам) ЗИЛ-111. Чаще всего этот автомобиль использовали для транспортировки первых лиц государства СССР, комфорт должен был быть соответственным.

Сегодня же гидроусилитель рулевого управления можно встретить в любом автомобиле, даже самой простой базовой комплектации. В некоторых автомобилях могут установить электроусилитель руля или же гидроэлектроусилитель, но вот обычный гидроусилитель руля остается самым распространенным. С тем как менялись автомобили и их устройство, инженеры дорабатывали ГУР, его устройство и характеристики. Рассмотрим более подробно устройство и принцип работы механизма.

Как устроен гидроусилитель рулевого управления

На сегодня практически нельзя представить автомобиль, у которого не было бы усилителя руля. С самого названия становится понятно, что основой всего механизма является гидравлика, за счет которой меняется давление. Особых требований к данной системе нет, устанавливается на рулевой механизм любого типа, в легковых автомобилях, как правило, это реечный механизм. Зачастую в список деталей такого усилителя входит масляный насос, бачок под жидкость, распределитель золотниковый, соединительные механизмы и шланги, а так же гидроцилиндр. Теперь же рассмотрим каждую деталь по отдельности.

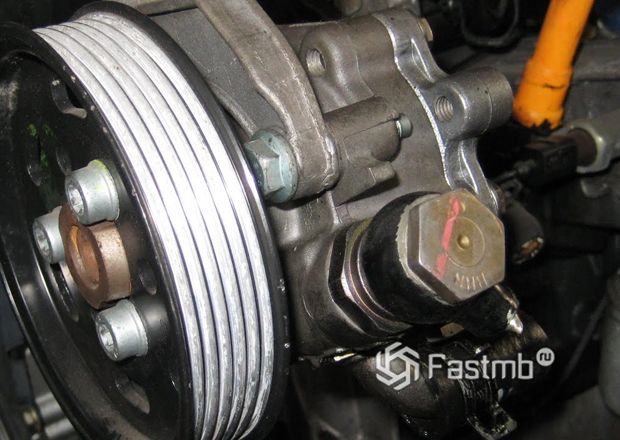

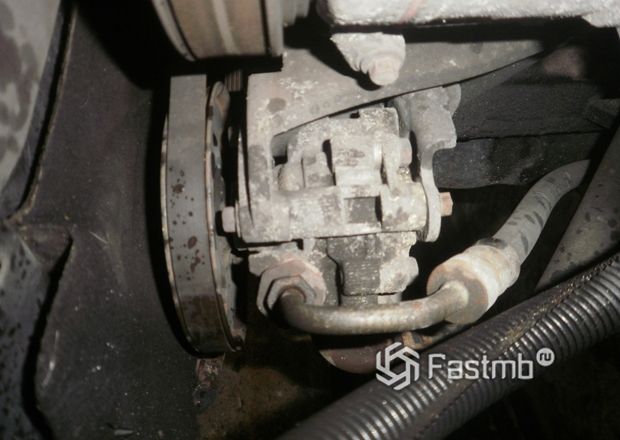

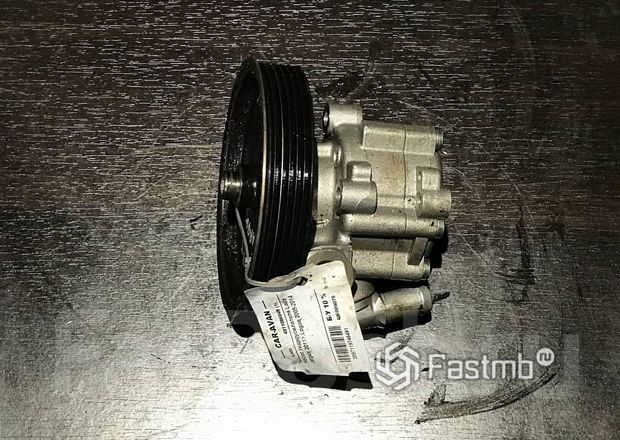

Самым сердцем всего гидроусилителя руля автомобиля считается гидронасос (насос гидроусилителя руля). Основная задача насоса – поддерживать постоянное давление в системе в момент работы, а так же циркулировала жидкость по системе. Как правило, гидронасос устанавливают рядом с блоком цилиндров, так как в действие в 99% случаев он приводится посредством ремня от коленвала двигателя. Описать то, как выглядит насос тяжело, так как у каждого автомобиля он своей конфигурации.

Чаще всего в состав гидроусилителя руля входят лопастные насосы, так как у них высокий КПД и весьма износоустойчивы. Корпус насоса металлический или силуминевый, а внутри установлен ротор с лопастями. За счет такого устройства лопасти подают рабочую жидкость под давлением в распределитель и далее в основной гидроцилиндр системы.

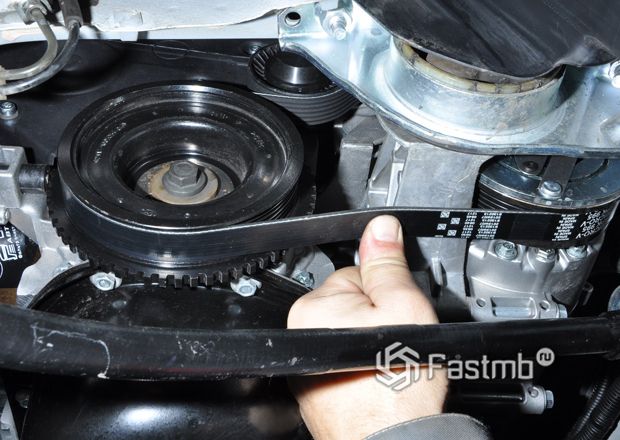

Как уже говорили, в действие гидронасос приводится за счет шкива, соединенного с коленчатым валом посредством ремня. Это основная причина, почему давление и качество работы насоса напрямую зависят от работы двигателя. Если же давление избыточное, то для этого есть специальный перепускной клапан. По разным данным, в среднем давление системы составляет от 100 до 150 бар.

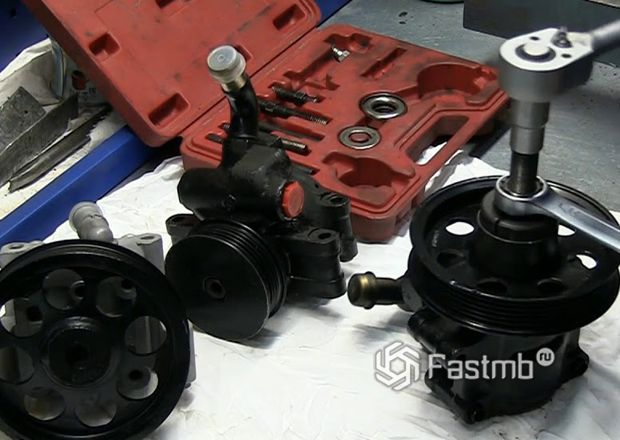

Специалисты выделяют два основные виды насосов – регулируемые и нерегулируемые. Регулируемый насос может менять и поддерживать давление системы за счет производительной части, а вот нерегулируемый насос меняет давление только за счет редукционного клапана. Если с регулируемым все понятно, то устройство второго насоса отличается, редукционный клапан представляет собой дроссель, гидравлический или пневматический. Клапан работает автоматически, контролируя уровень и давление масла.

Бачок считается основой механизма, так как в нем хранится жидкость. Устройство самого бачка гидроусилителя руля не простое, как правило, в нем установлен элемент для фильтрации жидкости, щуп для уровня жидкости (масла), а так же отверстия для забора и подачи жидкости. За счет жидкости смазываются трущиеся механизмы. Щуп позволяет контролировать наличия жидкости и её уровень в бачке, хотя визуально уровень так же можно проверить, так как бачок зачастую из белого полупрозрачного пластика.

Чтоб удобней было понимать уровень жидкости, на щуп нанесены специальные метки с надписями минимум и максимум. Чаще всего водители предпочитают выдерживать уровень чуть выше середины, с небольшим пространством до максимальной отметки. Таким образом, водитель сможет понять, насколько правильно работает система, её герметичность, а так же нужно ли долить жидкость в бачок или оставить как есть.

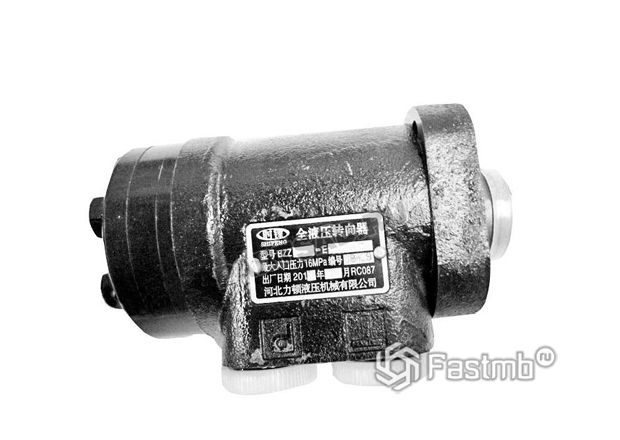

Не менее важную роль в работе ГУР выполняет распределитель. Как правило, его устанавливают на элементах рулевого привода или на сам вал. Основной задачей распределителя считается направление потока жидкости, в гидроцилиндр или бачок, в зависимости от угла поворота руля. В его состав входит торсион, вал распределителя и поворотный золотник.

Каждая из перечисленных деталей уникальны и спутать их невозможно, торсион представляет собой тонкий прут, который может скручиваться относительно своей оси за счет поворота руля. Что касается вала и золотника, то по виду это два цилиндрических элемента, внутри которых есть каналы для жидкости. Конструкция распределителя может меняться, он может быть осевым (в таком случае золотник перемещается поступательно) или же роторным (в данном случае золотник будет вращаться).

Последние детали в системе гидроусилителя руля – соединительные шланги и сам гидроцилиндр. Без каких-либо вариантов, гидроцилиндр всегда встроенный в рулевую рейку. В её состав входит поршень и шток, которые перемещаются под действием давления жидкости.

Что касается соединительных механизмов и шланг гидроусилителя руля, то за их счет обеспечивается циркуляция жидкости. Стоит отметить, что каждый из таких элементов может выдержать высокое давление. Жидкость распределяется между гидроцилиндром, насосом и распределителем. Именно за счет шлангов масло (жидкость) из бачка поступает в систему гидроусилителя, а по шлангам низкого давления из распределителя обратно в бачок.

Как видим, каждый из перечисленных элементов играет важную роль в работе гидроусилителя автомобиля. Соответственно их исправность, правильная установка и качество обеспечат надежную и безотказную работу рулевого управления автомобиля.

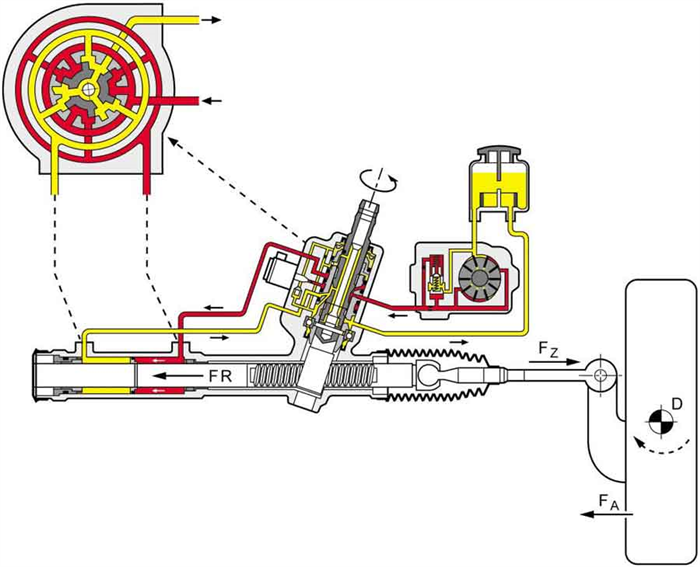

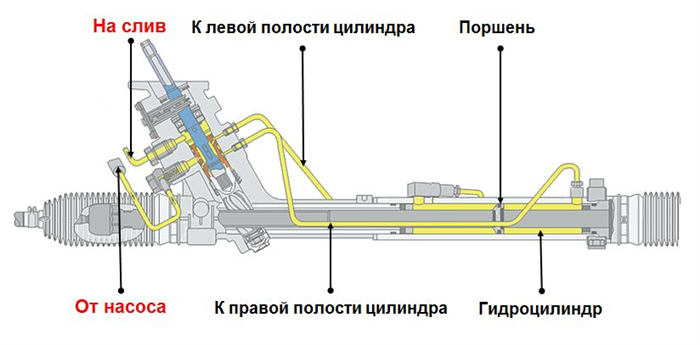

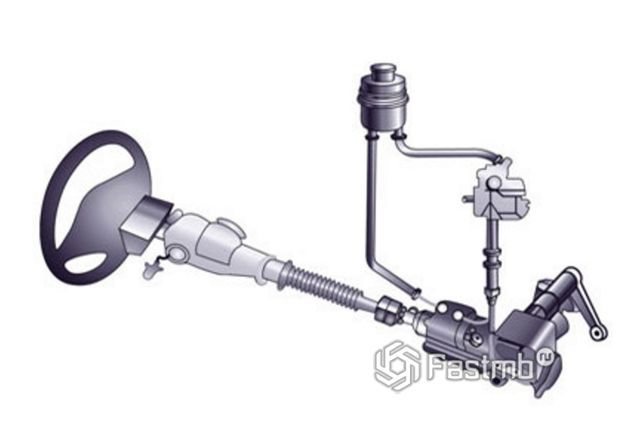

Схема устройства гидроусилителя руля

Принцип работы гидроусилителя руля автомобиля

Чтоб понять, как работает гидроусилитель рулевого управления автомобиля, рассмотрим несколько вариантов, точней разные ситуации поворота колес. Одна из самых распространенных ситуаций, когда автомобиль стоит на месте, но с заведенным двигателем. В таком случае жидкость просто перекачивается насосом с бачка по системе и обратно в бачок.

Еще одна сама распространенная ситуация, когда водитель вращает руль. В таком случае крутящий момент крутящий момент поступает на вал, и впоследствии на торсион, который в свою очередь начинает закручиваться относительно своей оси. Как правило, в такой момент поворотный золотник не срабатывает из-за колес, за счет чего жидкость попадает в полости гидроцилиндра под давлением (зависит от того, в какую сторону вывернули руль). Излишки жидкости с другой полости гидроцилиндра поступают обратно в бачок по магистрали. Основой всего тут можно считать шток, за счет давления жидкости на поршень со штоком, рулевая рейка может перемещаться, соответственно и колеса могут поворачиваться.


На видео представлен принцип работы гидравлической рейки руля

Не меньше бывает ситуация, когда водитель удерживает руль в одном положении или вовсе выворачивает до отказа. Многие специалисты говорят, что это самый тяжелый момент для гидроусилителя руля. В такой ситуации вся нагрузка идет на насос ГУР, так как распределитель не может вернуться в исходное положение. Чаще всего появляется шум, возможна вибрация или другие моменты. Чтоб избавится от такого, достаточно выровнять колеса и начать движение.

Читать еще:  Тормозные колодки блю принт отзывы

Какой бы не была ситуация, механизм и принцип работы гидроусилителя руля устроен таким образом, что в случае потери работоспособности одного из элементов. Все рулевое управление остается работать в штатном режиме, но с усилием для управления.

Преимущества и недостатки ГУР

Несмотря на распространенность гидроусилителя рулевого управления среди автомобилей, данный механизм получил как преимущества, так и недостатки, хотя плюсов все же больше. Среди положительных качеств ГУР можно отметить:

  • улучшенное и облегченное управление машиной, что существенно снижает утомляемость водителя;
  • уменьшение и смягчение ударов об рулевое колесо;
  • улучшение маневренности автомобиля, что так же повышает безопасность.

Помимо преимуществ, в гидроусилителе руля есть и недостатки:

  • своевременное обслуживание системы;
  • работающий насос ГУР забирает мощность двигателя;
  • увеличение расхода топлива за счет насоса гидроусилителя;
  • износ или возможное повреждение соединительных шлангов.

Несмотря на такие недостатки, основной плюс гидроусилителя рулевого управления – значительно облегчает управление автомобилем, особенно если машина увесистая. Поэтому время от времени нужно проводить осмотр системы и в случае мельчайшей поломки не затягивать с ремонтов.

Самые частые поломки гидроусилителя руля

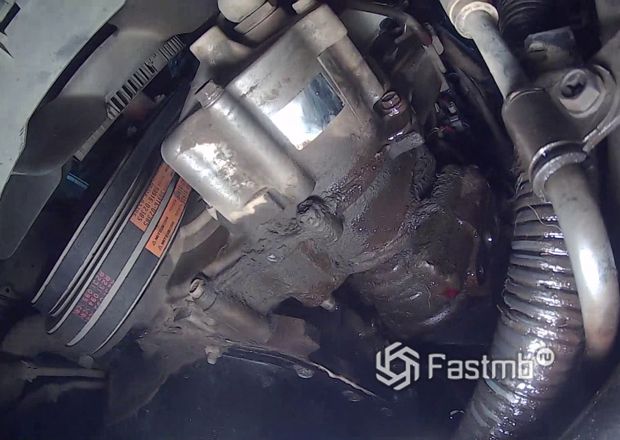

Как и все механизмы, гидроусилитель руля рано или поздно может поломаться. Все же есть частые и весьма редкие поломки, да и многое зависит от конструкции, производителя и того, как эксплуатируют систему гидроусилителя рулевого механизма. Так как механизмы в ГУР подвижные, со временем они выходят из строя. Как показывает практика, чаще всего всплывают такие неисправности:

  • ослабление или износ ремня насоса ГУР;
  • неисправность насоса;
  • шум насоса;
  • засор фильтрующего элемента в бачке;
  • недостаточный уровень жидкости в бачке;
  • разгерметизация системы;
  • засор клапана насоса;
  • засор гидросистемы;
  • залита жидкость пониженной вязкости.

Можно сказать это основные неисправности, которые возникают в любом случае, в период эксплуатации. Проявление таких поломок может быть в повороте руля с большим усилием, передача толчков на руль, тяжело повернуть руль в одну из сторон с небольшим отклонением от центра, шум, вибрация и нечеткая работа руля (работает рывками). Все это первые признаки того, что отдельные элементы гидроусилителя руля выходят из строя.

Чаще всего ремонт таких поломок ГУР заключается в своевременной замене или регулировке ремня, долить жидкости в бачок, ремонт или полная замена насоса ГУР, устранение течи в системе гидроусилителя, возможная разгерметизация системы в целом. Казалось бы, мелочь, но с рулевым управлением не стоит шутить, так как дорога ошибок не прощает.

Стоимость ремонта и деталей гидроусилителя руля

Если говорить о ремонте гидроусилителя рулевого управления, а в частности о стоимости деталей, то все зависит от марки, модели и самого устройства автомобиля. Цена может быть пропорциональна стоимости автомобиля или же ремонт обойдется в минимальную цену. Рассмотрим на примере определенной модели стоимость деталей.

Шланг насоса гидроусилителя руля

может кому-то будет интересным. на днях был в городе. полилась жижа из под резинового кожуха шланга высокого давления ГУРа. до этого она подкапывала. доливал в неделю грамм 50, а тут рулём крутишь а из под кожуха струйка. давно приценялся и присматривался, но всерьёз не думал. а тут бац и на тебе. я по ВСЕМ ТРЁМ магазинам (что на европейцев з/ч возят). говорят заказывать надо. а я назавтра домой, в деревню. ну думаю всё, кабздец, чё делать? мужик в магазине говорит: «не парься. снимай шланг и вези его на фирму которая шланги делает на заказ.» я туда. там и вправду сказали — «вези. наконечники с твоего шланга возьмём, шланг наш с металлической проволокой внутри, и всё такое. » привожу я им шланг. они аккуратно разрезают на нём напресованные наконечники, снимают концы. срезают две напресованые втулки на самом шланге и вытаскивают то что они держали. оказывается внутри резинового шланга есть ещё две части пластиковой трубки концы которых одеты на маленькие ёршики на металлических концах шланга, а внутренние концы пластиковых трубок свободно продеты в штуцера внутри шланга, и вот штуцера зажаты металлическими втулками снаружи шланга. вот такая «нехитрая» штука шланг высокого давления ГУРа на VW PASSAT. это я ещё не описал какие-то специальные отверстия в пластиковых трубках. сделал фото. см. ниже. короче, пластиковые трубки при доставании пострадали и решено было делать шланг без таких сложных внутренностей, просто шланг со старыми наконечниками. сказано сделано. и установлено. по деньгам вышло: 1 т.р. — снять установить шланг. и 1 т.р. изготовить шланг. в одном магазине сказали только оригинал это 12 т.р., щас в экзисте глянул ВАГовский 10 т.р. с копейками. дальше каждый думает сам.
хожу теперь размышляю: зачем умные и расчётливые немцы запихали в резиновый шланг пластиковые трубки да ещё и с дырочками. и ведь жидкость от одной трубки подачи до принимающей трубки всё равно протекала по пустому участку шланга. похоже на глушитель? я бы не сказал что при повороте руля на месте теперь слышу насос ГУРа, скорее всего я раньше на него внимания не обращал. четвёртый день — полёт нормальный. разрезанный старый шланг и все внутренности сохранил. в принципе в фирме были готовы запихать все эти внутренности в новый шланг, но я засомневался, т.к. пластиковая трубка при доставании пострадала, особенно короткая её часть которая ближе к насосу ГУРа. если будет необходимо найду подобную трубку, просверлю в ней дырочки по образу и подобию оригинальных, сниму свой шланг и поеду переделывать, но пока необходимости такой не вижу.
пишу это к тому что если у кого подходит время шланга ГУРа, можете воспользоваться моим (небольшим) опытом как с наименьшими затратами бороться с этой проблемой.
ну и теперь собственно фото шланга «в разрезе» (резиновый кожух не сохранился)
если кого интересует сделаю фото «нового» шланга (сегодня чё-то недопетрил его сфоткать), только ту часть которая к насосу ГУРа прикручивается. конец шланга с «кипятильником» уже не заснять, извините, уже установлено и работает.

temerbaev75, тут на форуме есть большая и развернутая тема по поводу РВД ГУР.
Вкратце — пластиковые трубки внутри — для того чтобы ГУР работал тише, и ставить их нужно, поскольку они вдобавок выполняют дросселирующую функцию.
От себя — килорубль за перепрессовку — это грабёж

Вот поэтому скорее всего у некоторых и гудит, потому что внутреннюю трубочку не ставят обратно при перепресовке. Там же чётко и ясно написано, что она служит для уменьшения шума и т.п.

Так чем ТС все кончилось?Можно напорные шланги восстанавливать?Не гудят потом?Фото можно?

— Добавлено чуть позже —

Я делал себе в прошлом году. Итог: постоянный гул, руль тяжёлый, при поворотах скрежет.
Хотя мне сказали, что все потроха переставили в новый шланг.
Я бы не стал морочиться и заказал новый, так как на все ДВС Б5-тых есть недорогие аналоги, а вот на мой только в оригинале.

Аналоги вылетают на раз-два-три.. Это не фонарь деповский,здесь давление,мама не горюй..

спрашивайте?
***
получается полтора года уже юзаю данный девайс — всё устраивает. вот сходил сфотал:

однажды показалось что жижи стало поменьше долил с пол-стопки. но думаю показалось.
летом иногда «подзаводится» при повороте руля. иногда — наверное раз в неделю, а может в жару (специально не засекал), но этот звук секундный.

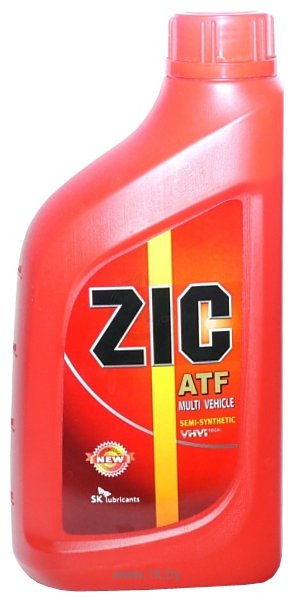

в ГУР налил (щас знатоки на меня накинуться. ) вот эту штуку:

(потому что предыдущий владелец лил её, так с покупки и повелось, хотя в гараже стоит два литра оригинальной (зелёной) жижи)
при ремонте шланга с рейки ни чего не сливал, и вообще старался что бы меньше вытекло, поэтому на доливку взял то что уже было залито. может из-за разницы вязкости «моей» и оригинала и нет побочных навязчивых звуков. больше эту тему не трогаю, тьфу-тьфу-тьфу.

temerbaev75, вопросы по порядку ))) откуда была течь?С края?Из под фитинга,так сказать?Получается обрезали и новое полностью крепление фитинг поставили?А что с «дырявой» трубкой?Как ее крепили?Можно поподробней?

извиняюсь, что вопросы увидел только что.
заметил что потекло около насоса ГУРа из под тонкого резинового кожуха которым закрыт РВД ГУРа. когда начали раздербанивать РВД срезали этот кожух и увидели что из под одного из двух хомута которые держат два штуцера внутри РВД образовалась дыдрочка и из неё сочилась жыжа. где-то тут вычитал что как раз эти хомуты начиная ржаветь становятся «зубастыми» по краям и за счёт того что они сильно сжимают РВД они его «режут».
рукав оригинал состоит из двух шлангов. один наружний это простая тонкая резина который просто-напросто закрывает основной шланг как чехол.

а вот основной шланг хитрое устройство. сам шланг армированный, что-то типа

а уже внутри него находится вот такие пластиковые трубки которые держат метал.штуцера, а уже штуцера зажаты стальными хомутами снаружи шланга:

Читать еще:  Советские литые диски на ваз

мне просто освободили фитинги с моего РВД, замерили расстояние между ними и углы их наклона к друг-другу, затем взяли новый (пустой) армированный металлом шланг нужной длины, вставили в него (мои) фитинги и обжали их на специальном станке. пластиковые трубки, штуцера и хомуты снаружи не ставили, т.к. пластиковые трубки пострадали при выпатрашивании старого РВД. получилось что мои фитинги обжатые на спец.станке с новым армированным шлангом. вот и всё.

Спасибо за ответ,получается все получилось без белых трубок?
Интерес не праздный,сам собираюсь аналогичную процедуру с авто сестры сделать.. покупать новый шланг не бюджетно..

именно так. пустой РВД с моими старыми фитингами.

И неужели гула-нет?А вообще,как думаешь,можно было сделать с этими трубками?Вроде не раз перечитал все,но толком не понял-получится ли так или нет?

DaveG30, Я переделывал, только у меня дроссель в трубе железный. Все поставили и обжали, гула нет, скоро год езжу.

думаю что можно сделать с этими трубками. там на внутренней стороне фитинга (та что внутрь РВД) есть ёршики как раз для этих пластиковых трубок. но так как на моих трубках те края что должны одеваться на эти ёршики были лопнувшие (т.е. не держались бы, хотя можно и подрезать), а ещё плюсом ко всему этому когда с мастером (в фирме по изготовлению РВД) разбирали мой шланг, то толком не знали его устройство, и по догадкам тоже ни чего не понятно было. срезали обжимные втулки на фитингах, вытянули сами фитинги, а там внутри РВД виднеется какая-то пластикова трубка — мы её и тянули, и давили — она хоть в своих штуцерах свободно проходит, но вот из РВД выбили эти трубки вместе со штуцерами длинным прутом. от этого пластиковые трубки перегнулись, но не сломались. на фото это можно разглядеть. наверное ещё по этому склонился к мысли что лучше без них чем с перегнутыми, как они себя поведут внутри — фикзнает. хотя сейчас, уже зная устройство РВД ГУРа и главное для чего это всё, думается что можно было шланг РВД разрезать болгаркой не жалея, но при этом не задеть ни штуцера, ни пластиковые трубочки. а потом уже промерить всё, вставить штуцера, зажать их с наружи обычными винтовыми хомутами, одеть на фитинги эти пластиковые трубочки, вставить их в РВД и обжать на станке. думаю можно это сделать.

— Добавлено чуть позже —

наверное не дроссель, а жиклёр? жиклёры стоят в шланге который идёт от бачка радиатора ГУРа. № 16

Устройство и принцип работы гидроусилителя рулевого управления

В настоящее время сложно себе представить автомобиль не оснащенный усилителем рулевого управления. Усилитель может быть электрическим (ЭУР), гидравлическим (ГУР) или электрогидравлическим (ЭГУР). Однако гидроусилитель рулевого управления остается наиболее распространенным типом на данный момент. Он устроен таким образом, что даже при его выходе из строя сохранится возможность управления автомобилем. В этой статье мы разберем его основные функции и подробно узнаем, из чего он состоит.

Функции и назначение ГУР

Гидравлический усилитель руля (ГУР) представляет собой элемент рулевого управления, в котором дополнительное усилие при повороте рулевого колеса образуется за счет гидравлического давления.

Для легковых автомобилей главное назначение ГУР – обеспечение комфорта. Управлять транспортным средством, оснащенным гидравлическим усилителем руля, легко и удобно. К тому же водителю не нужно для совершения маневра делать рулем полных пять-шесть оборотов в сторону поворота. Такое положение вещей особенно актуально при парковке и маневрировании на узких участках.

Сохранение управляемости автомобилем и смягчение ударов, передающихся на руль в результате наезда управляемых колес на неровности дороги, — еще она важная функция гидроусилителя.

Требования к гидроусилителю

Для эффективной работы ГУР к нему предъявляют следующие требования:

  • надежность системы и бесшумность при работе;
  • простота обслуживания и минимальный размер устройства;
  • технологичность и экологическая безопасность;
  • небольшой поворотный момент на колесе с автоматическим возвратом в нейтральное положение;
  • легкость и плавность рулевого управления;
  • обеспечение кинематического следящего действия – соответствие между углами поворота управляемых колес и руля;
  • обеспечение силового следящего действия – пропорциональность между силами сопротивления повороту управляемых колес и усилием на руле;
  • возможность управления автомобилем при выходе системы из строя.

Устройство гидроусилителя руля

Гидроусилитель руля устанавливается на рулевой механизм любого типа. Для легковых автомобилей наибольшее распространение получил реечный механизм. В этом случае схема ГУР следующая:

  • бачок для рабочей жидкости;
  • масляный насос;
  • золотниковый распределитель;
  • гидроцилиндр;
  • соединительные шланги.

Бачок ГУР

В бачке или резервуаре для рабочей жидкости установлен фильтрующий элемент и щуп для контроля за уровнем масла. С помощью масла смазываются трущиеся пары механизмов и передается усилие от насоса к гидроцилиндру. Фильтром от грязи и металлической стружки, возникающей в процессе эксплуатации, в бачке служит сетка.

Уровень жидкости внутри бака можно проверить визуально в случае, когда резервуар сделан из полупрозрачного пластика. Если пластик непрозрачный или используется металлический бачок, уровень жидкости проверяется с помощью щупа.

В некоторых автомобилях уровень жидкости можно проверить только после кратковременной работы двигателя либо при вращении рулевого колеса несколько раз в разные стороны во время работы машины на холостом ходу.

На щупах или резервуарах сделаны специальные насечки, как для «холодного» двигателя, так и для «горячего», уже работающего в течение какого-то времени. Также необходимый уровень жидкости можно определить и с помощью отметок «Max» и «Min».

Насос гидроусилителя

Насос гидроусилителя необходим для того, чтобы в системе поддерживалось нужное давление, а также происходила циркуляция масла. Насос устанавливается на блоке цилиндров двигателя и приводится в действие от шкива коленчатого вала при помощи приводного ремня.

Конструктивно насос может быть разных типов. Наиболее распространенными являются лопастные насосы, которые характеризуются высоким КПД и износоустойчивостью. Устройство выполнено в металлическом корпусе с вращающимся внутри него ротором с лопастями.

В процессе вращения лопасти захватывают рабочую жидкость и под давлением подают ее в распределитель и далее в гидроцилиндр.

Привод насоса осуществляется от шкива коленчатого вала, поэтому его производительность и давление зависят от количества оборотов двигателя. Для поддержания необходимого давления в ГУР используется специальный клапан. Давление, которое создает насос в системе, может достигать до 100-150 бар.

В зависимости от типа управления масляные насосы подразделяются на регулируемые и нерегулируемые:

  • регулируемые насосы поддерживают постоянное давление за счет изменения производительной части насоса;
  • постоянное давление в нерегулируемых насосах поддерживает редукционный клапан.

Редукционный клапан представляет собой пневматический или гидравлический дроссель, действующий автоматически и контролирующий уровень давления масла.

Распределитель ГУР

Распределитель гидроусилителя устанавливается на рулевом валу или на элементах рулевого привода. Его назначение – направление потоков рабочей жидкости в соответствующую полость гидроцилиндра или обратно в бачок.

Главными элементами распределителя являются торсион, поворотный золотник и вал распределителя. Торсион представляет собой тонкий пружинистый металлический стержень, который закручивается под действием крутящего момента. Золотник и вал распределителя представляют собой две цилиндрические детали с каналами для жидкости, вставленные друг в друга. Золотник связан с шестерней рулевого механизма, а вал распределителя с карданным валом рулевой колонки, то есть с рулем. Торсион одним концом закреплен на валу распределителя, другой его конец установлен в поворотный золотник.

Распределитель может быть осевым, при котором золотник перемещается поступательно, и роторным – здесь золотник вращается.

Гидроцилиндр и соединительные шланги

Гидроцилиндр встроен в рейку и состоит из поршня и штока, перемещающего рейку под действием давления жидкости.

Схема циркуляции жидкости в гидроусилителе

Соединительные шланги высокого давления обеспечивают циркуляцию масла между распределителем, гидроцилиндром и насосом. Масло из бачка в насос и из распределителя обратно в бачок поступает по шлангам низкого давления.

Принцип работы гидроусилителя руля

Рассмотрим несколько режимов работы гидроусилителя при повороте колес в любую сторону:

  1. Автомобиль стоит неподвижно на месте, колеса установлены прямо. В данный момент гидроусилитель не работает и жидкость просто перекачивается насосом по системе (из бачка в распределитель и обратно).
  2. Водитель начинает вращать рулевое колесо. Крутящий момент от рулевого колеса передается на вал распределителя и далее на торсион, который начинает закручиваться. Поворотный золотник в этот момент не вращается, поскольку ему мешает это сделать сила трения, препятствующая повороту колес. Перемещаясь относительно золотника, вал распределителя открывает канал для поступления жидкости в одну из полостей гидроцилиндра (в зависимости от того, куда повернут руль). Таким образом, вся жидкость под давлением направляется в гидроцилиндр. Жидкость из второй полости гидроцилиндра поступает в сливную магистраль и далее в бачок. Жидкость давит на поршень со штоком, за счет чего перемещается рулевая рейка и поворачиваются колеса.
  3. Водитель прекратил вращение рулевого колеса, но продолжает удерживает его в повернутом положении. Рулевая рейка, перемещаясь, вращает поворотный золотник и выравнивает его относительно вала распределителя. В этот момент распределитель устанавливается в нейтральное положение и жидкость вновь просто циркулирует по системе, не совершая никакой работы, так же как и при прямолинейном положении колес.
  4. Водитель «выкрутил» руль в крайнее положение и продолжает его удерживать. Данный режим является наиболее тяжелым для гидроусилителя, поскольку распределитель не может вернуться в нейтральное положение, и вся циркуляции жидкости происходит внутри насоса, что сопровождается повышенным шумом его работы. Но стоит отпустить руль, и система придет в норму.
Читать еще:  Фольксваген поло 2015 фото

Схема работы гидроусилителя

ГУР устроен таким образом, что при его отказе рулевое управление будет продолжать работу и возможность управлять автомобилем сохранится.

Периодичность замены жидкости в ГУР

Теоретически рабочей жидкостью можно пользоваться в течение всего срока эксплуатации автомобиля, но рекомендуется периодически менять масло.

Сроки замены зависят от интенсивности эксплуатации транспортного средства. При среднегодовом пробеге 10-20 тысяч км, достаточно менять масло раз в два-три года. Если машина эксплуатируется чаще, то и смену жидкости нужно делать чаще.

В результате эксплуатации гидроусилителя повышается температура его элементов. За счет этого греется и масло, что приводит к ухудшению его физических свойств. Если при контроле состояния жидкости замечены посторонние частицы или запах горелого масла — значит, настало время для замены.

Объем жидкости при полной замене не превысит полутора литров. Для жидкости замеряют два уровня: холодный и горячий. Холодный уровень – это точка, при которой температура масла находится в пределах от нуля до тридцати градусов. Горячий уровень – точка, когда температура жидкости варьируется от пятидесяти до восьмидесяти градусов.

Преимущества и недостатки гидроусилителя рулевого управления

О преимуществах гидроусилителя уже было все сказано Кратко подытожим, что он дает:

  • облегчение управления автомобилем, снижение утомляемости водителя;
  • смягчение ударов, передаваемых на рулевое колесо от неровностей дороги;
  • лучшая управляемость и маневренность автомобиля, а значит и повышенная безопасность на дороге.

К недостаткам ГУР можно отнести следующие:

  • постоянно работающий насос отбирает часть мощности двигателя;
  • необходимость периодического обслуживания системы.

Заключение

Гидроусилитель рулевого управления значительно облегчает управление автомобилем, особенно если речь идет о грузовом транспортном средстве. Поэтому для бесперебойной работы системы необходим постоянный контроль и уход за ее компонентами.

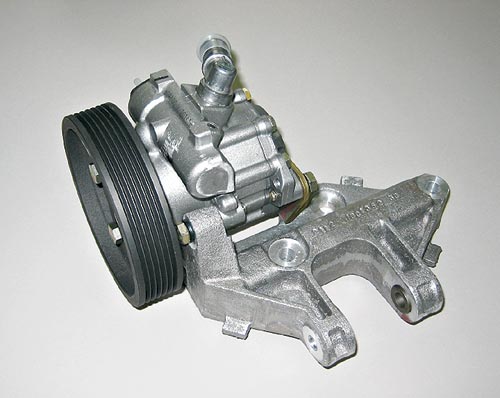

Насос гидроусилителя руля

Насос гидроусилителя руля предназначен для нагнетания масла в рулевой механизм и обеспечение циркуляции жидкости в системе. Вал и лопасти насоса в процессе вращения создают центробежную силу, вследствие которой рабочая жидкость попадает под высоким давлением в нагнетательную полость и далее в систему гидроусилителя руля. Насос ГУР монтируется на двигателе и приводится в действие с помощью ременной передачи.

Как правило, замена насоса гидроусилителя руля производится в комплексе с заменой масла, хомутов и шлангов. В этой статье рассмотрим, как выполнить эту процедуру своими руками на примере автомобиля ВАЗ-2110.

Подготовка к замене насоса гидроусилителя

Для работы следует подготовить следующие инструменты и материалы:

домкрат и упоры под колёса;

пассатижи и торцевой ключ на 10;

пластиковую ёмкость 1,5 л;

ветошь и шланг для слива жидкости;

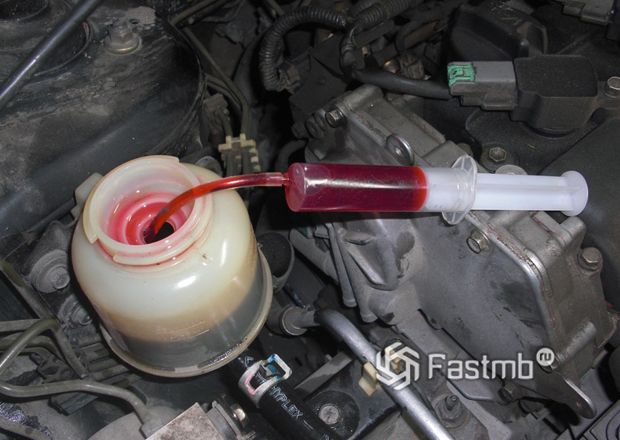

грушу или шприц;

новую жидкость, шланги, хомуты, насос для ГУР;

Если принято решение не производить замену насоса, а просто сменить манжету и подшипник, то понадобятся эти запасные детали.

Слив масла из ГУР

С помощью домкрата поднимаем переднюю часть автомобиля, предварительно установив упоры под задние колёса. Затем открываем капот и откачиваем масло из бачка ГУР. Проще всего это сделать с помощью груши или шприца. Для удобства используйте удлинительный шланг для шприца. После того как масло полностью откачано из бачка, необходимо повернуть несколько раз руль до упора поочерёдно влево и вправо, чтобы в бачке появилась новая порция жидкости. Вновь её откачиваем. Опять повторяем аналогичную процедуру с вращением руля и откачиваем масло.

Когда жидкость полностью удалена из системы, с помощью пассатижей ослабляем хомут крепления шланга, который идёт со стороны салона к бачку. Снимаем шланг и вставляем его в ёмкость для слива жидкости. Поворачиваем руль поочерёдно влево и вправо до упора, чтобы слить остатки масла.

Замена шлангов гидроусилителя

Одновременно с заменой насоса или жидкости ГУР рекомендуется хорошо проверить состояние шлангов и патрубков. При необходимости замените их новыми. Смену шлангов необходимо производить только после полной откачки масла.

Для замены шлангов или патрубков сначала следует открутить хомуты. Установка новых шлангов вызывает некоторые неудобства, так как расположение гидроусилителя не совсем удобное для выполнения таких операций. Новые шланги и патрубки следует хорошо зафиксировать хомутами. Однако не стоит сильно усердствовать, чтобы их не повредить.

Снимем насос ГУР

к правило, в автомобилях серии ВАЗ-2110 устанавливаются насосы ГУР версии ZF. Этими устройствами также комплектуются гидроусилители некоторых моделей Фольксваген, Ауди А6 и так далее. Насосы обычно не подлежат ремонту и при необходимости заменяются новыми. Однако в некоторых случаях можно попытаться восстановить их работоспособность своими руками, например, заменить изношенный подшипник или манжету. Всё зависит от характера неисправности.

Последовательность снятия насоса ГУР:

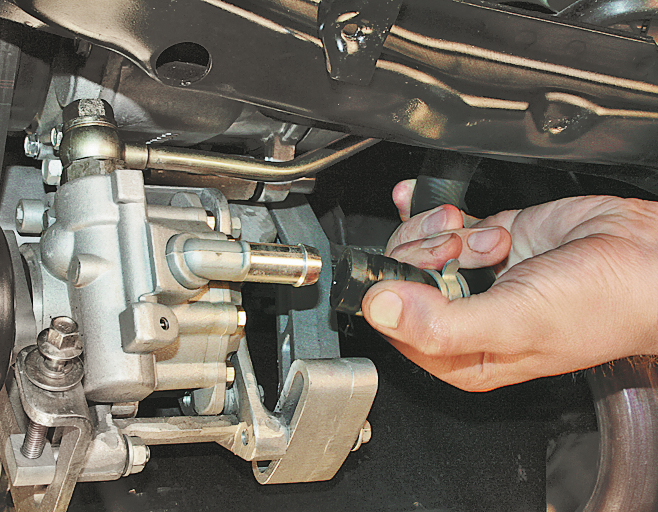

Ослабляем хомут и снимаем возвратный шланг. При этом необходимо соблюдать осторожность, чтобы не пролить масло.

Со штуцерного болта очень аккуратно демонтируем датчик, который предназначен для замера давления жидкости в системе ГУР.

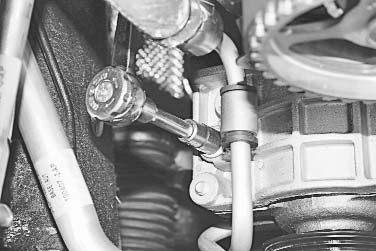

Снимаем штуцерный болт и отсоединяем нагнетательный трубопровод.

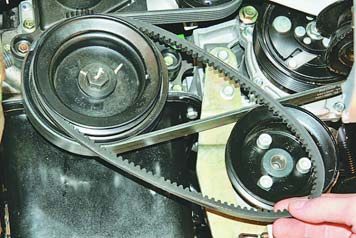

Снимаем ремень привода ГУР.

После этого приступаем к демонтажу непосредственного насоса.

Сначала ослабляем один болт крепления.

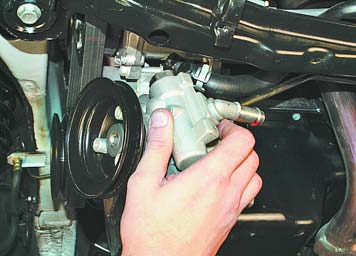

Затем выкручиваем второй болт и снимаем насос ГУР полностью в сборе.

Ставим новый насос в обратном порядке.

Заливаем жидкость в ГУР

После того как выполнили замену насоса гидроусилителя руля, необходимо залить новую жидкость в систему:

Сначала заливаем в бачок масло до отметки «max».

Затем садимся в салон и поворачиваем рулевое колесо несколько раз до упора в обе стороны, чтобы жидкость заполнила систему.

Вслед за этим доливаем масло в бочок и опять вращаем руль.

Доливаем жидкость, заводим двигатель и через несколько секунд глушим.

Вращаем руль несколько раз до упора в обе стороны.

Опять доливаем масло в бачок.

Не менее 10 раз прокручиваем руль до упора в каждую сторону при выключенном двигателе, чтобы хорошо прокачать систему.

Запускаем двигатель и снова вращаем руль в обе стороны по 10 раз.

Контролируем уровень масла в бачке и при необходимости доливаем жидкость.

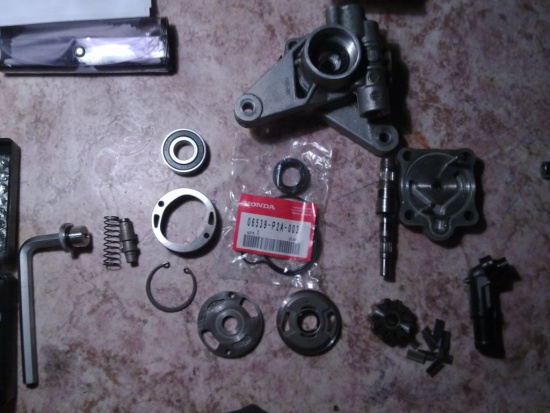

Ремонт насоса ГУР своими руками

После снятия и очистки насоса от грязи осматриваем его на предмет выработки поверхности внутренних стенок корпуса, напоминающих ступеньки. Если обнаружится выработка, то её можно снять с помощью дрели со специальной насадкой.

Одной из причин выхода из строя гидроусилителя руля может быть износ подшипника или манжеты, которую необходимо также периодически менять. Замену изношенного подшипника можно выполнить различными способами. Новую запчасть можно закрепить в корпусе насоса с помощью загибания кромок или сделать выточку. Во втором случае придётся воспользоваться услугами токаря или самому сделать на токарном станке выточку на внешней поверхности корпуса. После этого следует просверлить отверстия, и нарезать резьбу. Подшипник крепим на корпусе с помощью болтов, предварительно их заточив. После закручивания болтов необходимо отпилить выступающие части.

Помните, что после замены подшипника возможен шум в работе насоса. Через некоторое время, после притирки деталей, гул должен исчезнуть.

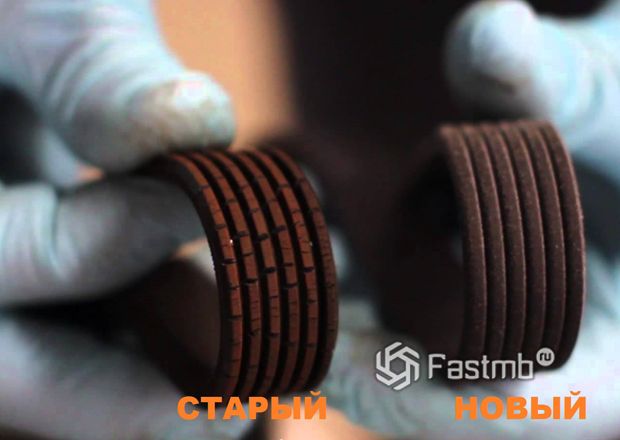

Особенности замены ремня насоса ГУР и генератора

Особенность замены ремня ГУР заключается в том, что его вращение реализовано вокруг опоры двигателя, которая расположена с левой стороны. Поэтому придётся сначала немного приподнять мотор, чтобы снять ремень. Также имеются нюансы и в натяжении ремня привода генератора с ГУР. Так как угол обхвата ремнём шкива очень мал, стандартного натяжения вниз и вверх на 1 см будет недостаточно, и ремень всё время будет проскальзывать. Следовательно, натяжение нужно сделать больше. Однако не нужно слишком усердствовать, чтобы не перетянуть.

Если ремень после запуска двигателя начинает «выть», следует немного ослабить его натяжение.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
