Шрусовый кардан своими руками

Шрусовые карданы: чем отличаются и стоит ли ставить

Обычным способом передачи крутящего момента между узлами автомобиля являются шарнирные карданы. В классическом карданном валу имеются два уха, которые расположены перпендикулярно относительно друг друга. В этих ушах имеются посадочные места под игольчатые подшипники, в которые вставляется крестовина.

С помощью такого соединения делается возможным передача вращения между валами, размещёнными под некоторым углом. И тут приходится столкнуться с неприятной особенностью шарнирной передачи – ведомый вал вращается не синхронно с ведущим. Когда углы между валами увеличиваются, несинхронность так же возрастает, из-за чего возникает вибрация и потеря крутящего момента. Предельный угол отклонения шарнирного кардана – 30-36 градусов, по достижению которого он может заклинить или сломаться.

По этой причине, для переднеприводных автомобилей такое соединение не подходит – кроме того, что происходит смещение моста относительно коробки передач, так ещё и меняются углы при повороте колёс. Все это заставляет работать шарнир при критических углах постоянно. Единственным решением этой проблемы является использование другого типа передачи вращения. Таким соединением является шарнир равных угловых скоростей (ШРУС).

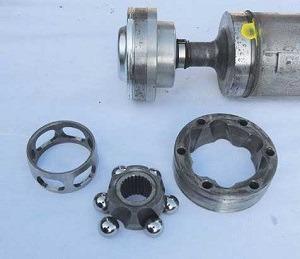

В таком шарнире применяется абсолютно другая схема соединения, основными элементами которой являются:

  1. Разную численность шариков;
  2. Два кольца (наружное и внутреннее) с канавками, по которым двигаются шарики;
  3. Сепаратор для ограничения их движения.

Этот ШРУС самый распространённый, существуют и другие варианты конструкции шарнира.

Самый большой угол, не критической работы шарнира равных угловых скоростей, доходит до 70 градусов, при этом нет ограничения в угле поворота основ. Получается что, по своим возможностям ШРУС значительно превосходит шарнирные передачи.

Спаренный карданный шарнир так же является ШРУСОм только немного другой конфигурации. Карданный вал зачастую сокращённо называют шарниром. А если в данном агрегате заменить карданные шарниры на ШРУСы и оставить все оставшиеся детали на своём месте, у нас выйдет не карданный вал, а шрусовый кардан.

Борьба технологий

В импортных автомобилях такое решение появилось достаточно давно, хотя и не стало до сегодняшнего времени полностью заменой карданным валам. В отечественном автомобилестроении ШРУСовые карданы нашли своё применение не так давно. Дело в том, что сделать ШРУСвое соединение намного сложнее, поэтому его производство требует больших затрат, что увеличивает его стоимость. Помимо этого требуется специальная смазка, идеального качества. Не допускается попадание грязи, воды внутрь шарнирного соединения, что требует пыльник с хорошей герметизацией. За пыльниками шарнира необходимо постоянно следить и при обнаружении выхода его из строя следует тут же заменить. Если вовремя не поменять пыльник, придётся менять весь узел в сборе. Появляются ещё сомнения в выносливости ШРУСа, выдержать нагрузки грузовиков и полноценных внедорожников он не способен, однако прогресс и технологии не стоят на месте, и возможно их потенциал расширится.

Как сделать правильный выбор

Из вышеизложенного понятно, что даже автомобили с задним приводом подходят для установки ШРУСовой передачи, но почему не так часто встречаются такие решения? И вообще, что на самом деле лучше из этих двух вариантов? Если эксплуатировать заднеприводный автомобиль в городских условиях, у него небольшое отклонение от общей оси, потому платить лишние деньги за ШРУСовое соединение не имеет смысла. В ситуации с внедорожниками, ШРУСовое соединение сильно ослабляет своё соединение при больших углах наклона. Так же при больших углах есть риск порвать пыльник, в то же время, как и обычный кардан на крестовине даёт возможность доехать до ближайшего СТО.

Так что, если разобраться в вопросе, то ШРУСовая передача необходима только для тех автомобилей, которые сталкиваются с постоянным колебанием между карданным валом и двигателем автомобиля.

Читать еще:  Статистика продаж автомобилей в европе

При установке карданных валов со ШРУссовой передачей на скорости заметно ощущается уменьшение шума.

Инструкция по изготовлению кардана для автомодели.

Всем доброе время суток!
Сегодня я расскажу как сделать кардан для автомодели

Для начала изготовления кардана,берём трубку нужного нам диаметра

Затем на сверлильном станке сверлим её.Я брал сверло диаметром на 1,5 мм
(Если делаете кардан больше,то и сверло берите большего диаметра)

Далее в тисках надфилем выпиливаем «ушки»

Выпиливаем квадратик
(Квадратик не зря взят из латуни,так как можно не боятся,что кардан заржавеет)

Соединяем все части кардана воедино

После примерки вставляем штифты и запаиваем их,чтоб они не выпали
Кардан работает под углом до 45 градусов и не бьёт.

Инструкцию предоставила: автомодельная лаборатория «Колёса истории»
Всем спасибо за внимание!

Самое простое это чашка и кулак

13 мм
Такой кардан не везде купишь,да и с такими размерами цена будет не меньше 100 рублей
у меня только на амфибию уходит 6 карданов. а делаем сейчас 10 моделей для соревнований (Все их выложим сюда позже). Путём несложных арифмечических вычеслений,получаем,что (6*10*100) только 6,000 рублей уходит на карданы. А для нас это не копейки
Так что считаю ваш «велосипед» тут не уместен

«Так что считаю ваш «велосипед» тут не уместен» — может еще напишете что я колесо придумал?!
Ну да, Россия! что-ж тут.
Все озлобленные!

Давай дальше минуси!

Там ответить не смог,напишу тут.
«Дима Заикин, Оренбург ,
В принципе если есть токарный и сверлильный станок, с тисками, и хорошо заточеные руки и инструмент, то биения будут но, на десятку. Просто всё должно быть размечено хорошо. А если на токарном станке выточить заготовки для трубок а центральную часть выпилить надфилем в тисках под штангенциркуль и разметить всё точно по осям, сверлить тоже в тисках, жать в призмах цилиндрические части и сверлить, биения можно вообще избежать или оно будет но совсем мальнькое.«

В основном так и делаем)
Инструкцию делал давно и предназначалась она для начинающих автомоделистов
Если бы им расписывал точно так же как написали вы,то бы у них опистились руки из за недостатка нужных инструментов и умения
На следующей недели начну точить карданы на амфибию Ford GPA,можно будет сделать подробную инструкцию
Только будет ли смысл её делать если опытные моделисты и так это знают

Стоит ли устанавливать на Ниву Шевроле карданный вал на ШРУСах и как это сделать своими руками?

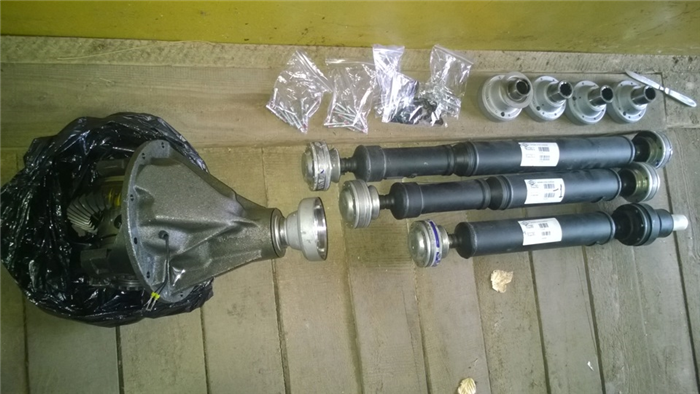

Кроме классических карданных валов, части которых соединены крестовинами, на Ниву Шевроле могут устанавливаться задний и промежуточные карданы с ШРУСами.

Эти узлы стоят немного дороже, но отличаются лучшими эксплуатационными качествами.

Устройство

Карданный вал с шарнирами равных угловых скоростей имеет одно, но очень серьезное отличие от узла классической конструкции. Крутящий момент между частями кардана передается при помощи ШРУСОв, а не крестовин.

Эти детали состоят из следующих частей:

  • корпус (обойма);
  • сепаратор;
  • шарики;
  • резиновый пыльник (чехол).

Такая конструкция отличается большей надежностью при условии сохранения целостности защитного пыльника.

Преимущества и недостатки ШРУСового кардана

Шарики в обойме обеспечивают равномерное вращение вала независимо от угла изгиба. Также шарики в обойме отличаются большей прочностью, чем крестовины. Это обеспечивает карданам со ШРУСами такие преимущества:

  • Тихая работа без вибрации и гула на высоких скоростях.
  • Большой (почти неограниченный) ресурс работы при правильной эксплуатации.
  • Отсутствие необходимости смазки или другого обслуживания.

Однако состояние шарнира зависит от целостности защитного чехла. В случае повреждения резины в подшипник попадает грязь и вода, которые выводят детали из строя.

Ниву с карданами на ШРУСах лучше эксплуатировать на трассах или в условиях умеренного бездорожья. Иначе ветки, камни и даже грязь могут порвать пыльник. Поэтому после преодоления сложных участков необходимо проверить состояние защитных чехлов. Они подлежат немедленной замене при обнаружении трещин или разрывов

Выбор

В магазинах представлен широкий выбор запчастей российского и зарубежного производства. Многие владельцы Нивы Шевроле предпочитают ставить карданы отечественного производства, которые отличаются низкой ценой при схожем качестве.

При этом стоит обратить внимание на запчасти известных брендов:

  • Завод «Серп и Молот» – саратовское предприятие, выпускающее детали трансмиссии и подвески для грузовиков, спецтехники и легковых автомобилей.
  • ЗАО «Кардан» – российская компания, специализирующаяся на выпуске карданных валов. Головной офис и производственные мощности предприятия находятся в Сызрани.
Читать еще:  Телевизоры с dvb t2 тюнером что это

Как снять и заменить?

Для выполнения работ необходимо обеспечить доступ к машине снизу. Для этого ее нужно поставить на эстакаду или смотровую яму. Для замены понадобятся:

  • Стандартный комплект ключей.
  • Монтировка или специальная лопатка.
  • Бревно, доска и домкрат или другая опора, на которую можно опереть раздатку.
  • Новый кардан.

Порядок выполнения работ:

  • Установить машину на яму.
  • Зафиксировать противооткатными башмаками.
  • Включить нейтральную скорость.
  • Снять авто с ручного тормоза.
  • Подставить упор под раздаточную коробку.
  • Открутить гайки крепления кронштейна раздатки.
  • Опустить вниз раздаточную коробку, сняв ее со шпилек.
  • Последовательно открутить гайки, крепящие кардан к фланцу. Для этого необходимо проворачивать карданный вал так, чтобы обеспечить доступ к креплению.
  • Снять ШРУС, отжав лопаткой.
  • Открутить гайки, крепящие кардан к фланцу раздатки.

Важно: чтобы карданный вал не упал, его нужно подвязать веревкой к днищу авто или придерживать рукой.

Для установки новой или восстановленной детали нужно проделать операции, приведенные выше, в обратном порядке.

Полезное видео

Полная видео-инструкция по замене карданного вала на ШРУСах Шнивы в видео ниже:

Неудачная замена шрусов на крестовины, или

Chevrolet Niva 2018

  • Здравствуйте, дорогие товарищи. ))))

    думал сегодня буду делиться радостью по поводу устранению вибраций, но. вышло так, что придется каяться и посыпать голову пеплом.

    в 11.00 по уфимскому времени в припрыжку побежал в свой уже почти родной автосервис менять шрусовые карданы на приехавшие крестовинные тирсановские.

    самолично прошприцевал крестовины на них, заботливо протер тряпочкой перед установкой лишнюю смазку. мастер лихо их установил, и прыгнув с ним вместе в машину мы рванули на трассу радоваться обновленной шниве на супертурецких тирсанах. я ликовал, когда выезжал из сервиса. стуки и люфты при переключениях исчезли. ход стал плавнее. но. это только на малых скоростях. когда выехали на асфальт и я попытался разогнать шнивку, то на 40 кмч появились жуткие низкочастоные вибрации. которые, в принципе, пропали при дальнейшем наборе скорости (точнее не пропали, а перестали чувствоваться. пропасть они не могут). развернулись, снова на подъемник. стали искать причину, и она как бы была на поверхности: фланцы переднего и заднего моста относительно соответствующих фланцев задраны вверх (см рисунок во вложении). об их параллельности не может идти даже и речи. в плане эксперимента вместо переднего кардана вкрячили обратно шрусовый. и сново прокатились. ситуация стала лучше. карданных вибраций стало меньше. но они все равно остались. ибо не остаться они просто не могли. (см предыдущее дополнение «не много теории карданной передачи). поразмыслив я вернул назад и задний шрусовый кардан. как-то так. большой и толстый привет идиотам-проектирвщикам, которых надо вывести в чистое поле, поставить лицом к стенке и пустить пулю в лоб. да-да-да. именно так. большего эти неучи не заслуживают. это ж надо блин было так учудить. ну, тут можно долго брызгать слюнями, но это ничего не изменит.

    в общем итог первой половины дня — это потраченные впустую около 3тыр, на работы по замене шрусовых карданов на тирсаны, работы на обратной замене. покупку смазки, болтов, ещё какой-то ерунды.

    выводы: никому нельзя верить. вообще никому. перелопатил кучу форумов. с отзывами на тему: как стало зашибись, когда я поставил белкард/тирсан все ваще так супер и клево. вибраций никаких. это ж на каких раздолбанных ведрах ездили авторы, если заменив свои развалившиеся заводские карданы на новые усиленные они стали в один голос вопить «урааааа! заработало. » это либо откровенная глупость, либо откровенное вранье. либо на нивах, которые шли с карданами все-таки фланцы мостов и раздатки более параллельны. все. тут ставится жирная точка в дебатах и обсуждениях. физику не обмануть. все остальное или глупость или намеренное вранье. ТЧК.

    таки образом мы имеем либо вибрацию от херовых штусовых карданов типа СиМ, либо имеем вибрацию от фирменных тирсанов, которая раздолбает очень быстро крестовины. я выбрал первый вариант. так что для лечения вибраций в моем случае остается только подбирать более качественные шрусовые приводные валы. либо вносить изменения в конструкцию что бы обеспечить правильные условия для установки крестовинных карданов. Спаси, Господи горе конструкторов, сделавших такой ляп. карма у них заплевана так, что нет на ней живого места.

    Читать еще:  Чем отмыть пленку со стекла

    на этом про замену карданов все. )))

    вечером с женой решили прокатиться по окресностям. нужно было пополнить запасы продуктов. а на обратном пути она попросила завернуть в соседний поселок. ей давно было интересно как там живет народ. прокатились по улочкам, и решили глянуть яндекс карты. и о, да! мы находились на дороге, которая пямехонько выходила на берег речки. яндекс её показал, как хорошую грунтовую и по началу она такой и была. ))))))))))))) сперва отсыпанная гравием. потом укатанная. потом свернула в лес и началось. вот тут бы нам задуматься и повернуть. но это же НИВА, блин! и до речки рукой подать мазафака ))))))))). жалею, что не сделали фото, но если б мне показали эти фото и сказали, что там проехали шнива я бы не поверил. да и щас, хоть и сам был за рулем чото не верю до конца. колея, заполненная жижей, деревья, которые так близко росли к колее, что складывали зеркала. несколько раз бумкался передним мостом. но ни разу не бауксанул. это было первое в моей жизни настоящее бездорожье. и такое, что если б сел на пузо, то за трактором чухать пришлось бы километров 7-8 по жуткому говнищу. но шнивка вывезла. я не сразу сообразил, что есть пониженная. первая-вторая пониженная очень выручают на бездоре. ещё через какое-то время до меня дошло, что есть ещё и блокировка диференциала. ))))) блокировка с пониженной это песня. )))) когда проехали сложный участок и выехали на уверенную грунтовку жена призналась, что не верила, что машина пройдет. до речки мы все таки добрались. покормили оголодавших местных комаров, поглазели на чайками, которые ловили мальков. поняли, что ехать туда было особо и незачем ))))) обратный путь дался легче. нашли менее убитую дорогу. через минут 40 были дома. Говно месили с закрытыми окнами и включенной кондейкой. мотор выдержал. не перегрелся. когда собирались обратно, из той же ж@пы выехал квароцикл. по моему, он расстроился увидев, что его «суперводвиг по преодолению бездора» повторила стоковая шнива. ))) а я похихикал. ))))

    такие вот приключения и впечатления. эта случайная поездка расставила все точки над i. а они следующие:

    1. инженеров проектировщиков GM- автоваз все-таки лучше пристрелить. или снабдить из достаточным количеством контрацептивов, что бы они не смогли размножаться.

    2. стихия нивы — грубый проселок и легкое бездорожье.

    3. . инженеров проектировщиков лучше для верности расстрелять 2 раза. так. на всякий случай.

    ловил себя на мысли, что митцубан не проехал бы там, где мы проползли на шевике из-за геометрической проходимости. да и я бы не сунулся туда на нем. ))) я ж не убивец. )))))

    честно говоря, после неудачной замены карданов я жутко расстроился. но случайная вечерняя поездка реабилитировала шевик. как ни крути это машина со своими сильными и слабыми сторонами. альтернатив ей нет. ну нет новых честных полноприводных автомобилей с блокировкой и понижайкой в такой цене. такие вод дела.

    не смотря на все сложности текущей и будущей эксплуатации, мне этот автомобиль очень нравится(не за идеальность. я вообще не могу описать истоки своего нежного отношения к шниве. они иррациональны). я отношусь к ней как к живому существу. она честно старается делать, все что умеет и не виновата в том, что его спроектировали таким количеством косяков. так что, закончу это дополнение строчками из детского стишка: все равно его не брошу. потому, что он хороший.

    Спасибо огромное персоналу Автодвора. Всем всего самого наилучшего. До скорого. Думаю, это самое «скоро» не за горами )))))
