Смарт коннект для фаркопа

Что такое и зачем нужен блок согласования для фаркопа

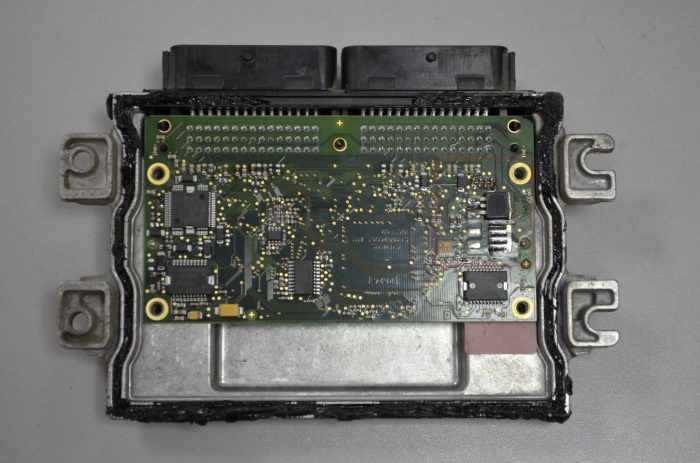

У автомобилей, выпущенных до 2000 года, обычно не возникает проблем с подключением прицепа. Достаточно установить фаркоп, подключить электрооборудование через розетку и можно ехать. На современных же автомобилях используются электронные блоки управления (ЭБУ), которые управляют электропитанием. Подключение дополнительных потребителей напрямую вызовет ошибку. Поэтому для безопасного соединения применяют блок согласования или смарт-коннект.

Что представляет собой Смарт-коннект

Современные автомобили оснащены различными электронными системами для большего комфорта и удобства. Чтобы согласовать все эти системы потребовалось бы огромное количество проводов. Для решения данной проблемы автопроизводители используют CAN-BUS или CAN-шину. Сигналы протекают только по двум проводам, распределяясь через интерфейсы шины. Таким образом они распределяются к разным потребителям, в том числе к габаритным огням, стоп-сигналам, сигналам поворота и так далее.

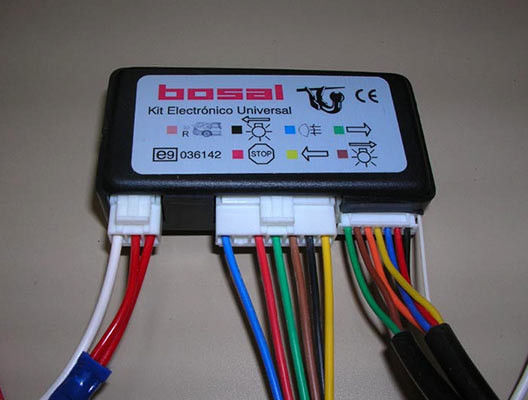

Блок согласования

Если при такой системе подключить электрооборудование фаркопа, то сразу произойдет изменение сопротивления в электросети. Система бортовой диагностики OBD-II укажет на ошибку и соответствующую цепь. Другие световые приборы также могут работать неправильно.

Чтобы этого не происходило, устанавливается Smart Connect. Для подключения используется отдельный провод к напряжению 12В автомобиля. Устройство согласует электрические сигналы, не вызывая изменения нагрузки в электросети автомобиля. Другими словами, бортовой компьютер не видит дополнительного подключения. Сам блок представляет собой небольшую коробочку с платой, реле и контактами. Это несложное устройство, которое при желании можно даже изготовить самостоятельно.

Функции блока согласования

Функции блока согласования зависят от комплектации и заводских возможностей. В базовые функции входят следующие опции:

  • сигналы поворота на прицепе;
  • управление противотуманными огнями;
  • деактивация парктроника на время использования прицепа;
  • заряд АКБ прицепа.

В расширенных версиях могут быть такие опции:

  • проверка состояния подключения прицепа;
  • управление левым габаритным огнем;
  • управление левой противотуманной фарой;
  • противоугонная система оповещения ALARM-INFO.

Когда необходим модуль и на каких авто он устанавливается?

Смарт-коннект необходим, если на автомобиле имеются следующие электронные системы:

  • бортовой компьютер с системой CAN-BUS Data;
  • функция электронного контроля переменного напряжения;
  • мультиплексная проводка в автомобиле;
  • система определения перегоревших ламп;
  • система Check Control;
  • освещение светодиодными лампами и питание с малым напряжением.

Далее представлена таблица марок автомобилей и их модели, на которых в обязательном порядке необходимо устанавливать блок согласования при подключении прицепа:

Блок согласования фаркопа: для чего нужен, как подключить

Здравствуйте, дорогие друзья! Поскольку мы активно обсуждаем с вами фаркопы и прицепы, не поговорить про блок согласования фаркопа было бы настоящим преступлением. Этот элемент необходим для современных авто. Иначе с эксплуатацией прицепного устройства возникнет целый ряд проблем.

Но давайте обо всем говорить согласно установленному порядку. Я расскажу, для чего нужен этот блок, нужен ли он вообще и как подключить устройство. Ничего сложного в этом нет, потому вы легко справитесь с установкой своими руками.

Когда применяют БСФ

Купив себе автоприцеп и предварительно установив фаркоп (или он уже был у вас с завода), нужно их соединить между собой. Просто воспользоваться сцепным устройством мало. Прицепом нужно как-то управлять — включать габариты, тормозные лампы и пр.

Подключив проводку напрямую не получится, поскольку ваш бортовой компьютер не будет воспринимать такое подключение. Это обернется постоянными ошибками на экране.

Теперь вы понимаете, зачем нужен этот блок? Без него машина с автоприцепом взаимодействовать не смогут. Так что на авто, где стоит бортовой компьютер, понадобится купить себе Смарт Коннект или же блок согласования автомобильного фаркопа, кому как удобнее.

Читать еще:  Стоимость замены масла в коробке

Есть несколько ситуаций, когда электрика машины с автоприцепом требует обязательного наличия устройства Smart Connect:

  • Присутствует вероятность короткого замыкания. Устанавливая дополнительное электрооборудование, к которому относят габариты и поворотники прицепа, повышается нагрузка на электрическую цепь. Итогом может стать сгорание предохранителей и крайне нежелательное замыкание;
  • Автомобиль часто эксплуатируется без прицепного транспортного средства (прицепа). Так можно вызвать повреждения проводки и выход из строя предохранителей;
  • При наличии в истории авто неполадок с электросетью предохранитель сгорит сразу. Это может повлечь за собой поломку габаритов, тормозных и аварийных сигнальных ламп;
  • Подключая прицеп с иной распиновкой к машине, сгорят предохранители, и свет полностью пропадет.

Тут не играет большой роли то, какой у вас автомобиль. Это может быть Рено Дастер, Шевроле Круз, Форд Куга 2013 года или Киа Спортэйдж 3 поколения. Все эти авто, а также Рено Каптур, Ниссан Террано, Фольксваген Тигуан, Прадо 2011 150 кузова, и даже отечественная Веста оснащены бортовыми компьютерами.

Следовательно, без блока согласования схема будет работать с ошибками, и провоцировать разные неприятности.

Что дает установка блока

Установив БСФ, вы получите:

  • слаженную работу электронного блока управления машины и автоприцепа;
  • возможность осуществлять контроль над поворотниками прицепа;
  • управление противотуманками прицепного ТС;
  • возможность отключения парктроника при подключении прицепа;
  • устойчивость электрики машины к скачкам напряжения;
  • полноценную защиту от короткого замыкания.

Остается только убедиться, что для подключения прицепного устройства на машину вам действительно нужен блок согласования. Для этого просто пройдитесь по нескольким пунктам.

Вам понадобится Смарт-Коннект, если:

  • Вы провели внешний осмотр машины и обнаружили на ней светодиоды в задней оптике. Это в 90% случаев говорит о том, что БСФ вам придется покупать;
  • Вы почитали инструкцию к автомобилю. Там могут встречаться такие понятия как SFL или Cunbus, к примеру. Это тоже указывает на необходимость наличия блока;

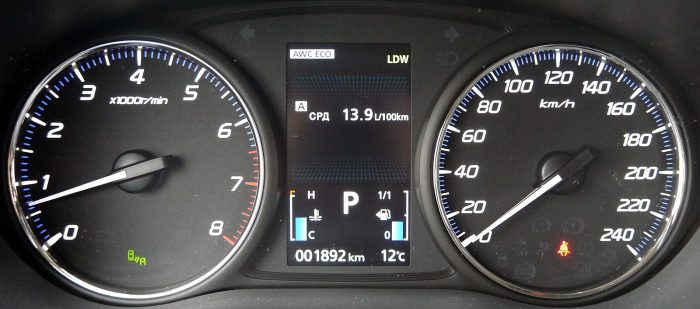

  • Вы обратили внимание на приборную панель и дисплей вашего БК. Если там присутствуют данные о приборах внешнего освещения и текущем уровне разных рабочих автожидкостей, то тогда СБФ нужен;
  • Вы позвонили своему официальному дилеру и проконсультировались по этому вопросу. Грамотное решение, позволяющие получить точный и грамотный ответ. Конечно, если консультант имеет соответствующий уровень осведомленности.

А теперь поговорим о с вами о том, как же работает данное устройство.

Принцип работы

Электрику автофаркопа и БСФ нужно подключать обязательно параллельно, используя обжимные качественные клипсы. Учтите, что подключение осуществляется непосредственно к согласовательному блоку, а не через розетку вашего автомобильного фаркопа.

Подключается БСФ к аккумуляторной батарее или питающей проводке. При этом принцип его работы будет заключаться в следующем:

  • смарт-коннект принимает от системы бортового компьютера соответствующую информацию;
  • согласовательный блок передает равномерную и дозированную нагрузку на необходимые потребители, то есть световое оборудование прицепа.

Тут нужно дополнить одним важным моментом. Нельзя брать универсальный БСФ, если в машине присутствует так называемый режим буксировки автоприцепа.

Здесь для подключения тягово-сцепного устройства к прицепному ТС (соединение фаркопа и прицепа, проще говоря) потребуется оригинальный блок. В противном случае автомобиль не сможет с помощью своего ЭБУ осуществлять управление и контроль над электрооборудованием прицепа.

Из востребованных моделей блоков пользователи отмечают следующие:

Их цена приемлемая, то есть серьезных затрат на эксплуатацию автоприцепа не потребуется. Зная артикул товара, без проблем закажете с доставкой через Интернет. Способ покупки уже выбирайте сами. Главное, чтобы БСФ подходил вашей модели автомобиля.

Комплектация

БСФ имеет встроенную систему защиты, с помощью которой удается обезопасить электросеть от перенапряжений и коротких замыканий.

При установке блока ваш бортовой компьютер будет функционировать в обычном режиме. То есть он не начнет сообщать о новых подключенных устройствах или выдавать какие-то ошибки.

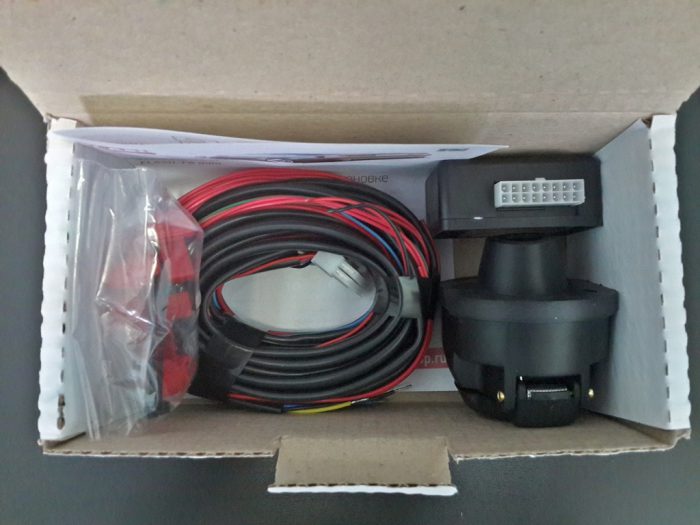

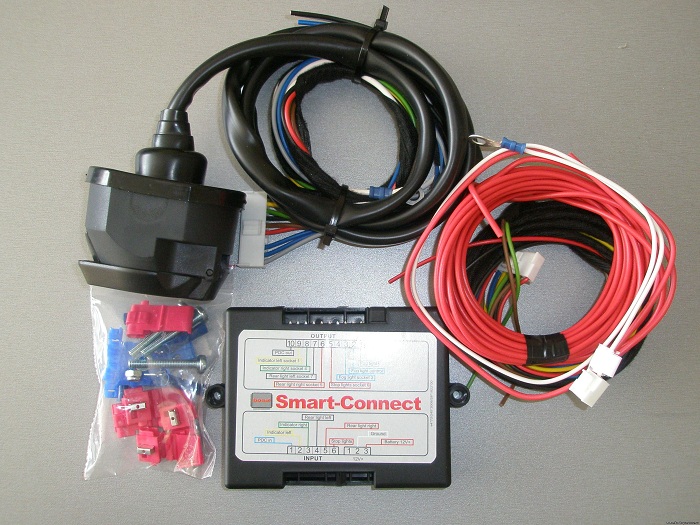

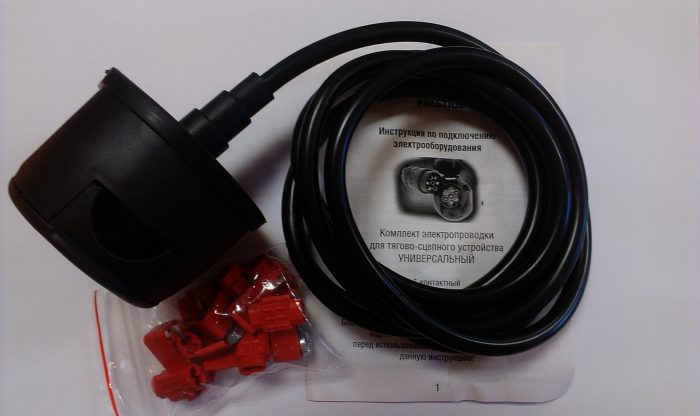

Выбирая себе устройство Смарт Коннект, обратите внимание на его комплектацию. Она может быть:

Особой и острой потребности в расширенной комплектации нет, да и стоит она дороже. Лично я устанавливал более функциональную модель. За это вы получите, помимо основных функций, защиту от угона и контроль над всей электроцепью прицепного транспортного средства.

Подключение

Для подключения можете воспользоваться видео инструкциями и следовать представленным ниже рекомендациям.

Читать еще:  Сколько сейчас госпошлина за водительское удостоверение

  • Подключение БСФ осуществляется к аккумулятору автомобиля;
  • К смарт-коннекту подключают обязательно датчик давления масла, стартер, автомобильный топливный клапан и непосредственно сам бортовой компьютер вашей машины;
  • Снимают загрузочные панели, готовят набор проводки, проверяют работу ходовых огней, стоп-сигнала прицепа;

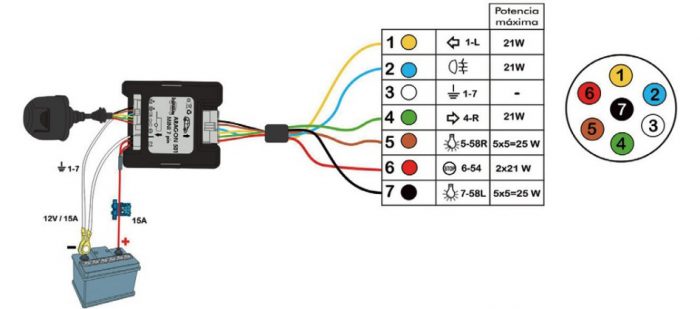

  • Монтируется смарт-коннект согласно схеме, представленной производителем. Примерно она выглядеть будет так, как показано на изображении.

Устанавливать БСФ самостоятельно или доверить монтаж профессионалам, решать вам. Совет лично от меня. Если у вас нет опыта или навыков работы с проводкой автомобиля, либо просто некогда этим заниматься, обратитесь к специалистам. Они могут провести весь комплекс работ, начиная от выбора фаркопа и прицепа, заканчивая подбором подходящего блока и соединения всех этих устройств в единую схему.

Спасибо вам за внимание! Обязательно подписывайтесь, оставляйте свои комментарии и подключайте друзей к обсуждению этой темы!

Что такое блок согласования Смарт Коннект и для чего он нужен

Возможности обычного легкового автотранспорта не всегда могут удовлетворить человека. Особенно это касается объема пространства, предназначенного для перевозки различных грузов. Конечно, можно немного улучшить ситуацию, установив наружный багажник на личный транспорт, но даже этот вариант иногда совершенно не готов полностью удовлетворить автовладельца. Например, даже он не способен помочь в перевозке крупной лодки или водного мотоцикла. К счастью, в комплектацию большинства моделей легкового транспорта входит фаркоп, или реализована технология быстрой установки такой конструкции.

Фаркоп необходим для подсоединения к машине прицепа, который, естественно, позволяет сразу решить проблему с количеством груза, который может перевезти авто за один раз. К сожалению, но не многие люди знают, что для прицепа необходимо наличие не только фаркопа, но и специального устройства, которое называется блок согласования.

Для чего нужен блок согласования для прицепа?

Современные транспортные средства совсем не похожи на те механизмы, которые использовали наши отцы и деды несколько раньше. Если раньше фаркоп не требовал установки блока согласования, то сегодня игнорирование этого устройства может привести к серьезным проблемам.

Все дело в том, что раньше автомобили использовали минимум электронной начинки или не применяли ее вообще. Сегодня ситуация изменилась кардинально – даже бюджетные версии транспортных средств не могут функционировать без подключения электроники. Естественно, что этот компонент имеет свои ограничения. А подсоединение дополнительных устройств приводит к возникновению конфликта или перегрузке. Итог – многие системы или полностью авто перестает функционировать.

Все автомобильные прицепы должны иметь определенные набор элементов, которые питаются от электроники машины. Прежде всего, это модуль подключения светотехники прицепа. Без присутствия блока согласования для фаркопа, электронная система многих автосредств может перестать работать или показывать различные ошибки, поэтому покупка блока согласования – такой же важный шаг, как и выбор самого прицепа.

К счастью, блок согласования для фаркопа, сегодня купить можно достаточно просто – нужен один поход в специализированный магазин, чтобы подобрать требуемую модель за приемлемую цену.

Какой вариант выбрать?

Современные блоки согласования для фаркопа (Смарт Коннект) характеризуются наличием определенных функций. Естественно, что чем больше возможностей Smart-Connect (блок согласования для прицепа) предоставляет своему владельцу, тем выше его цена.

Стандартный вариант блока согласования для фаркопа автомобиля позволяет:

  • Подсоединять и контролировать системы поворота для прицепа.
  • Выполнять зарядку аккумуляторных батарей этой конструкции.
  • Использовать противотуманную оптику для прицепа.
  • Стандартная схема блока согласования дает возможность отключать парктроник авто.

Тем не менее, многие люди готовы платить более существенную цену, лишь бы их Smart-Connect (блок согласования для фаркопа) давал еще больше потенциала:

  • Наличие функции «Alarm Info» у продвинутого Смарт Коннекта.
  • Такая схема блока согласования позволяет управлять левыми габаритными огнями и аналогичной противотуманкой.
  • Наличие функции «Park Sensor» в продвинутых возможностях Smart-Connect для прицепа.
  • Реализована особенность получения профессиональной диагностики для модуля подключения светотехники прицепа.

Конечно, не стоит сразу бежать в магазин и приобретать первый попавшейся Смарт Коннект для прицепа. Прежде всего, необходимо понять – нужен ли этот элемент вашему автомобилю. И если нужен, то какой именно?

Smart-Connect для модуля подключения светотехники прицепа необходим в таких случаях:

  1. Если средство передвижения оснащено мультиплексной проводкой.
  2. Если в транспортном средстве присутствуют системы электрического контроля переменного напряжения, обнаружения поломок, освещения пониженного напряжения, контроля перегоревших лампочек.
  3. Если присутствует светодиодная оптика.
Читать еще:  Фото тюнинг хендай ай икс 35

Для определения последней характеристики даже не требуется открывать руководство пользователя – достаточно посмотреть на свое авто, чтобы понять, необходим ли Смарт Коннект для прицепа или нет? Большинство современных моделей автотранспорта могут похвастаться наличием таких систем, поэтому, как не прискорбно, придется идти и покупать Smart-Connect.

Как это работает?

Схема блока согласования подразумевает, что Смарт Коннект будет установлен между автомобильной розеткой и всей электронной системой подсоединенного изделия. Подсоединение напрямую может привести к конфликтной ситуации, вызвать ошибку, а значит, привести к сбою электронной начинки любимого железного друга.

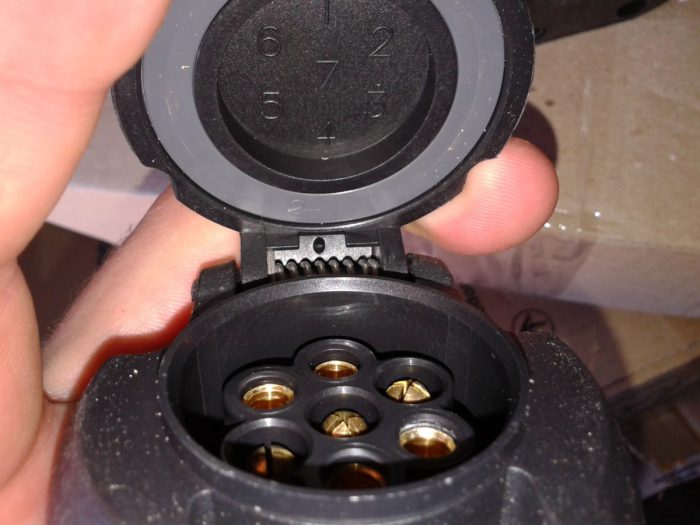

Кстати, современная автомобильная розетка имеет огромный набор разъемов, отвечающих за работу большого числа элементов. Это: поворотники, противотуманные фары, стоп-сигналы, задний ход, элементы заземления, оборудование, отвечающее за подсветку номеров, и многое другое. Поэтому не удивительно, что без специального дополнительного устройства, электроника современной машины может просто не выдержать дополнительных подключений.

Официальный сайт производителя фаркопов ORIS и BOSAL

Смарт-коннекты

Наиболее простой вариант подключения электрооборудования прицепа к электросети автомобиля — это включить лампы прицепа параллельно с соответствующими задними фонарями автомобиля. Раньше такой подход использовался повсеместно, да и сейчас это все еще возможно на некоторых автомобилях.

Однако в большинстве современных автомобилей их электроника умеет определять неисправности в цепи ламп — будь то перегорание лампы, обрыв, короткое замыкание или другие варианты, которые приводят к изменению потребляемого тока и/или мощности. В таком случае при попытке «запараллелить» лампы прицепа с задними фонарями компьютер автомобиля будет выдавать ошибку.

Самый простой способ решения проблемы — использование специального устройства, называемого модулем согласования, или адаптером, или смарт-коннектом. Данное устройство так же подключается к задним фонарям, но при этом практически не потребляет тока и, таким образом, не влияет на работу компьютера автомобиля. Оно использует напряжение на лампах лишь как управляющий сигнал, мощность же для включения ламп прицепа берется от отдельного провода, который подключается в плюсу питания автомобиля.

В зависимости от модели, смарт-коннект может выполнять и другие функции: следить за состоянием ламп прицепа и информировать водителя об их неисправности, подменять одни лампы другими в случае неисправности (например, при перегорании лампы поворота выполнять сигнализацию поворота соответствующей лампой стоп-сигнала), выключать парктроник автомобиля при подключении прицепа и тому подобное.

Хотя установить устройство, как правило, не сложно, мы все же настоятельно рекомендуем, что бы универсальные наборы электрики устанавливались только опытными специалистами.

Для согласования электрической сети прицепа с электрикой автомобиля мы предлагаем модули согласования (смарт-коннекты) BOSAL/ORIS типов 024-698В, 024-698L, и 024-818.

Данные устройства построены на современной элементной базе и не содержат механических элементов (например, реле), что существенно повышает надежность и срок службы устройства.

Немаловажным преимуществом является то, что данные смарт-коннекты производится в России, что дает возможность предложить лучшую цену по сравнению с импортными устройствами.

В моделях 024-698B и 024-818 реализованы следующие возможности:
Рабочий диапазон напряжения питания 9-30В
Распознавание сигналов управления однонитевыми лампами автомобиля (Стоп/Габарит) как постоянным током, так и ШИМ (широтно-импульсная модуляция);
Автоматическое определение подключения прицепа и управление питанием парктроника с автоматическим отключением при подключенном прицепе ;
Определение неисправности в цепи ламп прицепа (обрыв, короткое замыкание) и ее звуковая индикация;

Адаптер 024-698L отличается от 024-698B упрощенным функционалом (см. таблицу ниже) и, соответственно, более низкой ценой.

Адаптеры обеспечивает следующие виды защиты:
Защита от переполюсовки питания;
Защита от повышенного напряжения питания (до 41В);
Защита от короткого замыкания в нагрузке;
Защита от перегрева с отключением при достижении пороговой температуры;

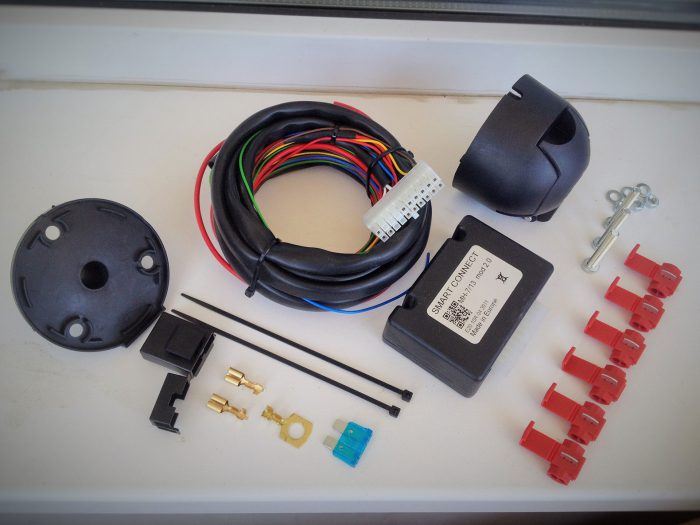

Адаптер комплектуется всеми необходимыми аксессуарами для быстрой и надежной установки.

024-698 (L и B)

Отличительная особенность смарт-коннекта 024-818 в том, что вся электроника размещена в розетке фаркопа.

Такое техническое решение позволяет существенно упростить и ускорить установку смарт-коннекта и снизить его стоимость, т.к. для подключения требуется меньше проводов.

Новый смарт-коннект имеет номер 024-818 и укомплектован необходимыми аксессуарами для крепления и подключения.

024-818 024-818

Ниже в таблице приведены сравнительные характеристики предлагаемых смарт-коннектов
