Снятие панели ваз 2112 европанель

Содержание

Снятие и замена торпеды (передней панели) на ВАЗ 2110, 2111, 2112

Сейчас мы покажем как снять торпеду и произвести её замену на ВАЗ 2110, 2111, 2112. Эта работа осуществляется своими руками без использования специальных инструментов. Нужны лишь крестовая отвертка, ключи с головкой на 10″ и время на проведение работ.

Основные причины замены передней панели:

  • Внешний вид — вы хотите заменить старую, поцарапанную или испорченную панель на новую.
  • Шумоизоляция — для этого придется снять торпеду чтобы провести работы по шумо, звуко, вибро изоляции салона.
  • Проблема при работе воздуховодов.

Рекомендуем разбирать комплектующие с напарником, а также помечать или запоминать подключения проводов.

Прежде всего нужно отсоединить минусовую клемму от аккумулятора, далее снимаем облицовочный кожух вала рулевого управления, снимаем руль и выключатель зажигания. После этого приступаем к разборке торпеды.

Итак, ниже приведена инструкция по снятию и замене передней панели на ВАЗах 2110, 2111, 2112 на фото.

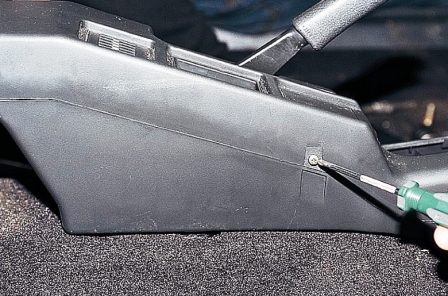

Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.

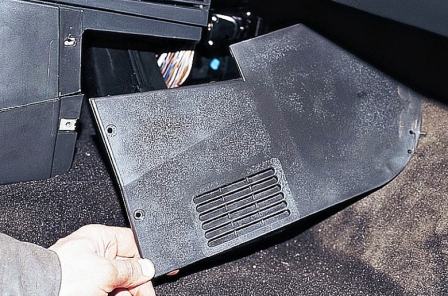

Далее снимаем крышки с обеих сторон.

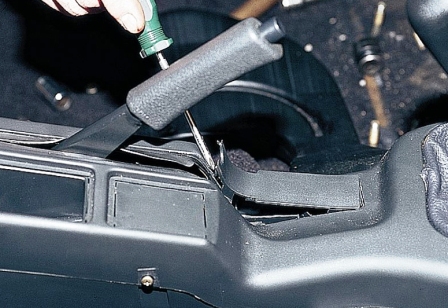

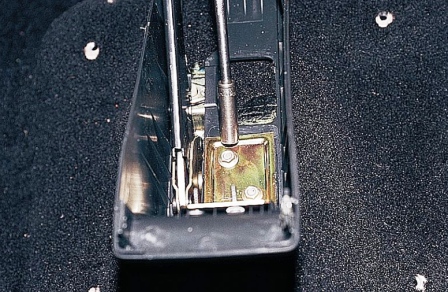

Снимаем заглушку возле ручника.

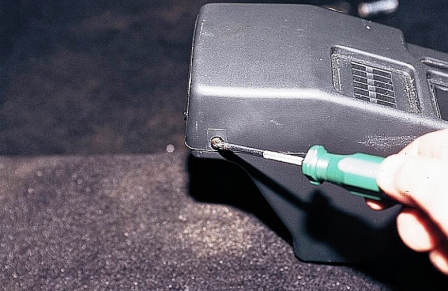

Откручиваем шурупы слева и справа центрального тоннеля.

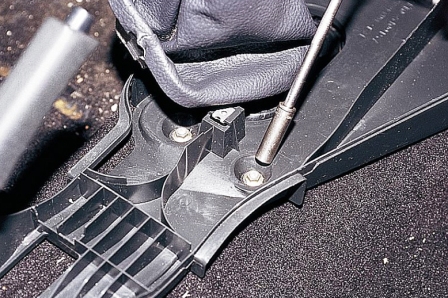

Откручиваем саморезы сзади центрального тоннеля.

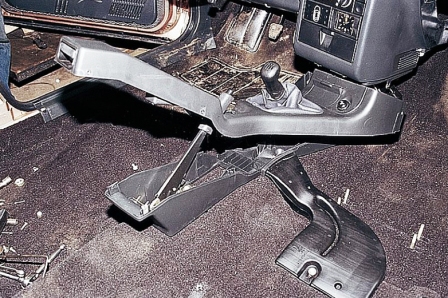

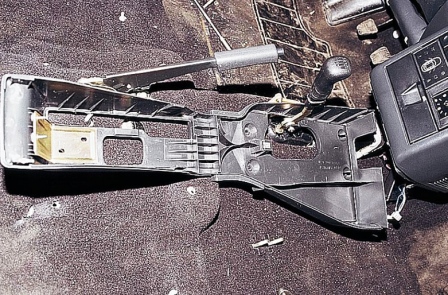

Снятие пластика центрального тоннеля.

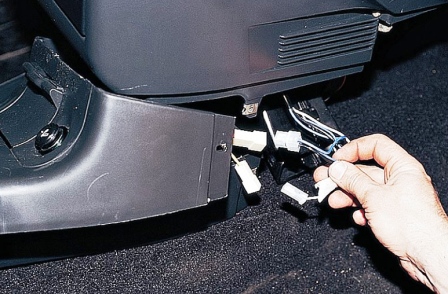

Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.

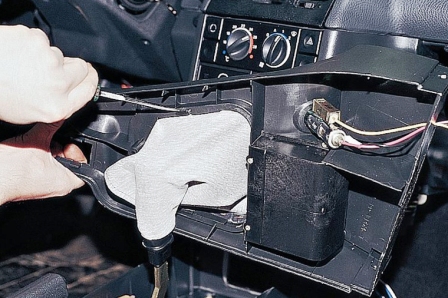

Снимаем чехол ручки кпп.

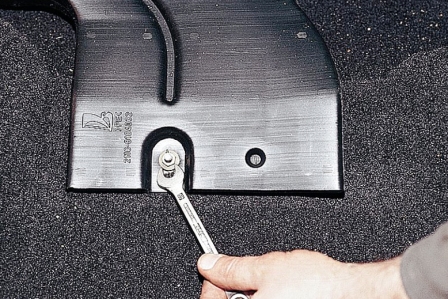

Гаечным ключом откручиваем воздуховод обогрева салона.

Откручиваем крепления центральной панели спереди.

Откручиваем крепления центральной панели сзади.

Окончательно снимаем панель.

Свинчиваем саморезы бардачка.

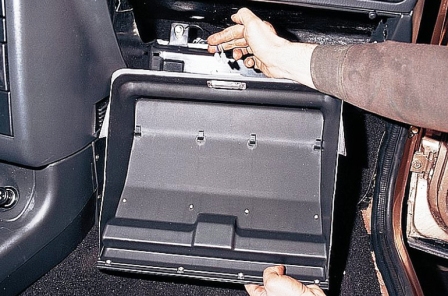

Осуществляем снятие бардачка.

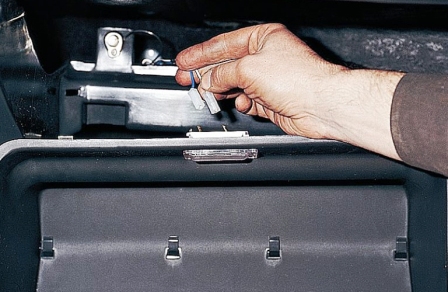

Отсоединяем провода подсветки бардачка.

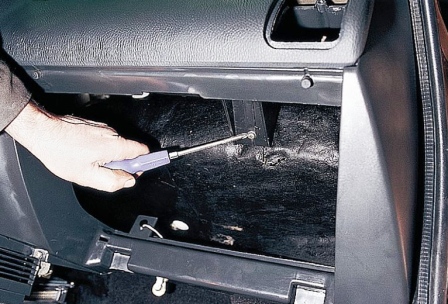

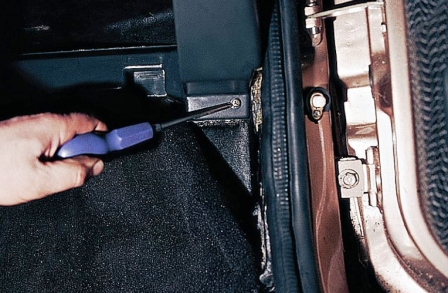

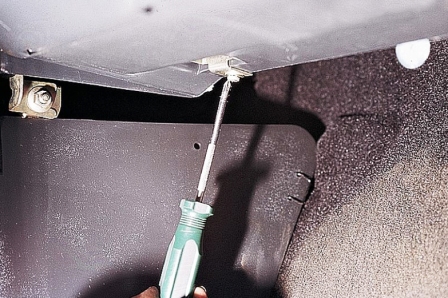

Откручиваем шурупы внутри пространства на месте бардачка.

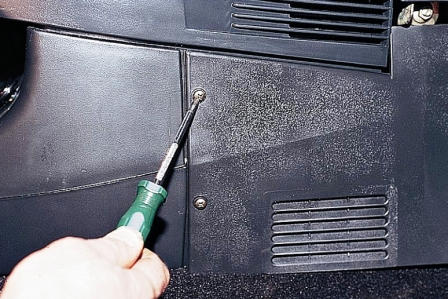

Откручиваем оставшиеся саморезы по сторонам торпеды.

Откручиваем болты торпеды следующим образом как на фото.

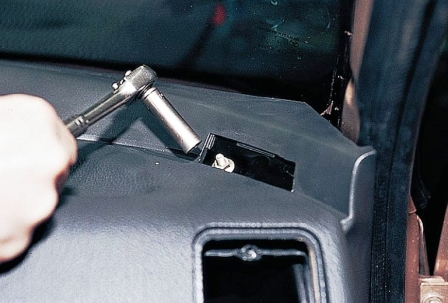

Откручиваем гайку на торпеде под воздуховодом.

Спускаем торпеду со шпилек.

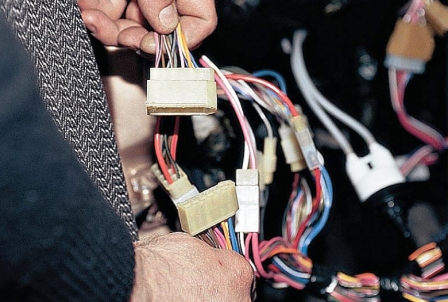

Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

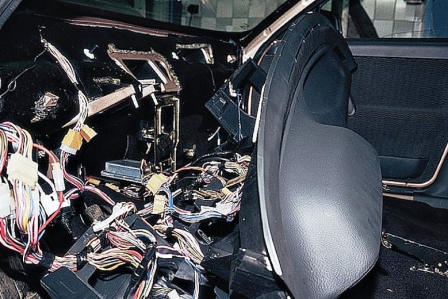

Так выглядит снятая и отключенная торпеда.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

Снятие и установка торпеды на Ваз 2110 своими руками

Необходимость снятия и замены торпедо на автомобиле ВАЗ 2110 может возникнуть при ремонте устройств и деталей, расположенных под ее поверхности. В частности, именно со снятием торпедо проводится ревизия воздухозаборников автомобиля. Иногда они могут засоряться и не обеспечивать нормальной работы систем отопления или кондиционирования. Процесс снятия и замены торпедо на ВАЗ 2110 не является особенно простым. Для его проведения вам нужно будет запастись терпением и освоить навыки виртуозной работы с инструментами.

В сегодняшней статье мы расскажем вам как снять заменить установить доработать и улучшить торпедо на Ваз 2110 своими руками. Плюс ко всему этому мы дадим вам фотоотчет о проделанной работе и покажем интересное тематическое видео.

Что следует учитывать при замене торпеды на Ваз 2110

Замена торпеды на Ваз 2110 не только предаст некий шарм автомобилю, но может довольно сильно повысить удобство езды не только для пассажира, но и для водителя. Ведь можно с торпедой заменить и приборную панель. При замене ее стоит учитывать следующие пункты:

  • Что именно владелец автомобиля хочет достичь заменой. Это может быть увеличение места в салоне перед передним сидением.
  • Просто придать, так сказать, дорогой вид автомобилю.
  • Организовать место для установки дополнительных приборов — магнитол, экранов и так далее.

В любом случае можно получить максимально полезный эффект от такой затеи.

Первое что нужно учитывать при подборе торпеды на Ваз 2110, ее размеры и форму салона автомобиля.

Стоит также учитывать и категорию людей, пассажиров, которые будут находится в автомобиле. Это позволит иногда повысить степень безопасности средства передвижения.

Читать еще:  Схема проводки ваз 2106 скачать

После того как определен вид торпеды, стоит подумать над тем, какие дополнительные функции она должна выполнять. Это может быть установка дополнительного оборудования, места под мобильные телефоны, место под систему автозвука — динамики, или магнитолу.

Следующий этап выбор покрытия. Его лучше всего добрать максимально универсальным и стараться установить торпеды с такими покрытиями:

  • Пластик. Торпеда выполнена полностью из пластика без лишних вставок.
  • Пластик с деревянными, или кожаными вставками.

Это два самых популярных вида торпед для Ваз 2110, которые наиболее практичны в использовании и максимально будут подходить практически к любому типу салона.

Как снять торпедо на Ваз 2110 своими руками – пошаговая инструкция + фотоотчет

Для того, чтобы снять торпеду на Ваз 2110 необходимо выполнить следующий порядок действий:

  1. Отвинчиваем 2 самореза справа и 2 слева на центральном тоннеле.
  2. Далее снимаем крышки с обеих сторон.
  3. Снимаем заглушку возле ручника.
  4. Откручиваем шурупы слева и справа центрального тоннеля.
  5. Откручиваем саморезы сзади центрального тоннеля.
  6. Снятие пластика центрального тоннеля.
  7. Разъединение проводов прикуривателя. Пометьте чтобы не запутаться при подключении на сборке.
  8. Снимаем чехол ручки кпп.
  9. Гаечным ключом откручиваем воздуховод обогрева салона.

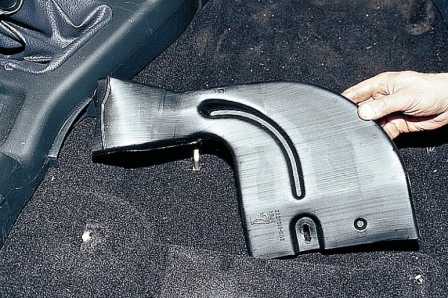

  10. Снятие воздуховода.
  11. Откручиваем крепления центральной панели спереди.
  12. Откручиваем крепления центральной панели сзади.
  13. Окончательно снимаем панель.
  14. Свинчиваем саморезы бардачка.
  15. Осуществляем снятие бардачка.
  16. Отсоединяем провода подсветки бардачка.
  17. Откручиваем шурупы внутри пространства на месте бардачка.
  18. Откручиваем оставшиеся саморезы по сторонам торпеды.
  19. Откручиваем болты торпеды следующим образом как на фото.
  20. Снятие воздуховода.
  21. Откручиваем гайку на торпеде под воздуховодом.
  22. Спускаем торпеду со шпилек.
  23. Отсоединяем провода от передней панели, помечаем чтобы не запутаться при сборке.

Как вы заметили, если действовать по нашей инструкции, то процесс упрощается в разы. Вам по силам осуществить снятие торпеды ВАЗ 2110, 2111, 2112 своими руками, но лучше это делать с помощником.

Видео: Снятие торпедо на Ваз 2110 своими руками

Установка торпеды на Ваз 2110 – пошаговая инструкция

Для того, чтобы установить панель приборов Ваз 2110 (торпеду) необходимо выполнить следующие действия:

  1. Устанавливайте панель приборов таким образом, чтобы направляющие пальцы вошли в отверстия на панели приборов.
  2. Одновременно выведите ручку регулировки положения рулевой колонки в отверстие на панели приборов.
  3. С помощью отвертки выведите резьбовые шпильки в отверстия с обеих сторон панели.
  4. Установите воздуховод обогрева ног таким образом, чтобы воздуховод вошел в отверстие корпуса воздухораспределителя.
  5. Соедините все колодки с проводами в обратном порядке. Закрепите панель и установите обратно все узлы, которые сняли в процессе разборки. После завершения работ проверьте работу всех приборов.

Видео: Как установить торпеды на Ваз 2110 своими руками

Доработка улучшение и тюнинг торпедо на Ваз 2110

Одним из самых популярных способов доработки приборной панели на Ваз 2110 является ее шумоизоляция. Для того, чтобы ее сделать необходимо выполнить следующие действия:

  1. Снимаем приборку, как это сделать я уже вам рассказал ранее
  2. Далее пеним, но не в коем случае не наваливайте разом огромную кучу пены, она у вас и за неделю потом не высохнет.
  3. Не забываем примерить, чтобы потом не получилось, что у вас руль задевает за нее, либо просто слишком высокая поучилась.
  4. В принципе вся работа заключается в двух вещах, вы режете, пените, снова режете и так очень много раз.
  5. Дальше, мы наносим самую дешевую шпатлевку, которую смогли найти.
  6. Далее обшиваем приборную панель шумкой.
  7. Устанавливаем торпеду обратно.

Дорабатывать приборную панель Ваз 2110 можно по разному, кто то обшивает ее кожей, кто вставляет в нее ЖК монитор, в тюнинге автомобиля все зависит от вас и ваших фантазий и желаний.

QABook.ru

Как снять европанель на ВАЗ 2112 + видео

Рядовой владелец автомобиля ВАЗ 2112 редко сталкивается с необходимостью снятия панели приборов своего автомобиля. Основной причиной, из-за которой приходится демонтировать европанель, является кузовной ремонт, ремонт электрики или устройств, установленных непосредственно за панелью приборов. Так как подобраться к таким устройствам без снятия панели приборов бывает очень тяжело или даже невозможно, то в таких случаях приходится снимать всю европанель.

Снятие панели приборов также требуется при устранении скрипов и других шумов, возникающих во время езды на автомобиле, или проведении работ по установке дополнительной шумоизоляции салона. Кроме этого, даже при аккуратном обращении с автомобилем со временем панель приборов может потерять свой внешний вид и потребовать замены на новую.

В этой статье мы постараемся осветить основные этапы снятия европанели с автомобиля ВАЗ 2112. Панель приборов «Евро» можно встретить на автомобилях линейки ВАЗ 2110, ВАЗ 2111 и ВАЗ 2112. Поэтому все, что далее будет сказано о демонтаже европанели ВАЗ 2112 справедливо и для остальных моделей. Кроме этого, следует отметить, что крепления европанели идентичны креплениям обычной панели приборов, поэтому данной пошаговой инструкцией можно пользоваться и при демонтаже обычной панели.

Читать еще:  Какие свечи ставить на ваз 2107 карбюратор

Итак, при снятии европанели с автомобиля ВАЗ 2112 последовательность действий должна быть следующей:

В целях безопасности необходимо обесточить бортовую сеть автомобиля. Для этого нужно отсоединить минусовую клемму от аккумуляторной батареи.

Необходимо снять рулевое колесо. Для этого плоской отверткой следует поддеть и снять с рулевого колеса декоративную накладку с надписью «LADA». Далее с помощью крестовой отвертки (PH2) выкручиваем два шурупа, которые находятся в углублениях под снятой накладкой. После этого снимаем крышку выключателя звукового сигнала.

Теперь необходимо зафиксировать рулевое колесо. Это можно сделать двумя способами: повернуть руль до упора влево или вынуть ключ из замка зажигания и повернуть руль в любую сторону до щелчка, сопровождающего его блокировку. После этого следует выкрутить центральную гайку, удерживающую рулевое колесо. Для этого понадобится торцовый ключ с головкой на 24 (для удобства желательно использовать торцовый ключ с трещоткой).

В целях безопасности сразу снимать центральную гайку не нужно — ее следует оставить на 3-4 последних витках резьбы. После этого выставляем руль в среднее положение (передние колеса при этом должны стоять параллельно продольной оси автомобиля). Чтобы не тратить время на поиск правильного положения рулевого колеса при его установке, перед снятием руля можно нанести соосные метки на само рулевое колесо и верхнюю пластиковую крышку рулевой колонки.

Далее необходимо средними по силе ударами по задней части рулевого колеса слева — справа и сверху — снизу сбить его со шлицов вала рулевого управления. После этого можно откручивать центральную гайку окончательно и снимать рулевое колесо.

Процесс снятия рулевого колеса с автомобилей ВАЗ 2110-2112 подробно показан в следующем видео:

Теперь нужно снять боковые щитки с левой и правой стороны центральной консоли. Каждый щиток крепится в задней своей части двумя винтами, которые необходимо вывернуть с помощью крестовой отвертки (PH2).

Далее крестовой отверткой (PH2) откручиваем винты крепления бардачка, расположенные снизу под бардачком у передней стенки салона автомобиля. Сняв бардачок со своего места, необходимо отсоединить провода, идущие к плафону подсветки бардачка. После этого бардачок можно снимать окончательно.

Следующий шаг — крестовой отверткой выкручиваем саморезы крепления панели приборов. Один из саморезов расположен в нише бардачка, остальные — по краям в нижней части панели приборов.

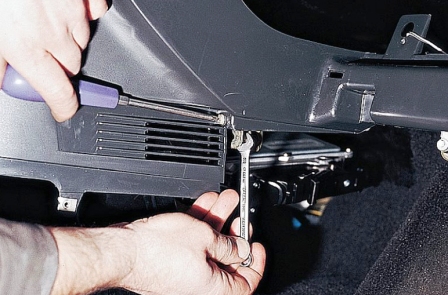

Теперь необходимо с помощью рожкового ключа на 8 и крестовой отвертки выкрутить винты крепления панели приборов в районе центральной консоли.

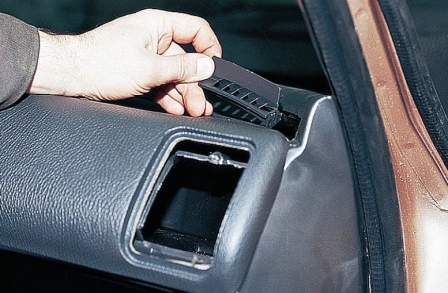

После этого снимаем защитные решетки воздуховодов, расположенных по краям панели приборов. Для этого достаточно поддеть их плоской отверткой.

Далее торцовым ключом откручиваем гайки, расположенные под снятыми решетками воздуховодов.

Снимаем панель приборов со шпилек, поднимая ее вверх и потянув на себя. После этого необходимо отсоединить все разъемы на жгутах проводов, идущих к панели приборов, предварительно пометив их для последующей сборки. Теперь панель приборов можно снимать окончательно.

Процесс снятия панели приборов с ВАЗ 2112 показан в следующем видео:

Надеемся наша инструкция будет полезна для Вас!

Евро панель на ваз 2110 снятие и установка

Замена панели приборов на ваз 2110 не простое дело, но его можно сделать самостоятельно, главное чтобы был необходимый инструмент. На сегодняшний день многие устанавливают на автомобили специальную евро панель на ваз 2110. Данная работа имеет некоторые тонкости, даже трудности, но обо всем по порядку.

Для проведения ремонтных работ под рукой должен быть набор инструментов:

  1. Отвертка крестообразная, разных размеров.
  2. Ключ с глубокой головкой на 10 мм.
  3. Вороток или трещотка.
  4. Нож.
  5. Может понадобиться фонарик.

Снятие приборной панели на ваз 2110

Перед тем как приступать к ремонтным работам следует снять все элементы, которые находятся на приборной панели.

  • То есть все, что можно снять, снимаем и только после этого можно приступать к снятию самой панели. В самом начале стоит отверткой поддеть на верхней части крепления заглушки, эта процедура делается как слева, так и справа.
  • За заглушками располагаются гайки крепления приборной панели. Такое же крепление располагается и внизу тоже по обеим сторонам.
  • Рядом с ними находится крепление диагностической колодки, его также откручивают. После этого необходимо убрать крепления по бокам каркаса.
  • И еще следует открутить внутренние крепления, их несколько, первый можно увидеть под блоком предохранителей, а второй в бардачке.
  • Но перед этим следует убрать блок предохранителей, чтобы не повредить его и проводку под ним. Все провода соединены с панелью хомутами, их перекусывают кусачками или острым ножом.
  • Вот теперь можно пробовать снимать приборную панель, провода, которые могут помешать при снятии. Установка обычной приборной панели проводится в обратной последовательности.
Читать еще:  Заменить заднее стекло ваз 2109

Комплект евро панели на ваз 2110

Все кто владеет автомобилем такой марки, меняют старую панель приборов на новую евро панель, которая появилась на автомобилях после 2006 года выпуска.

Конечно, в такой работе ничего практически менять не нужно, но стоит приобрести полный комплект и проводить замену евро панели на ваз 2110:

  1. Панель приборов с накладками.
  2. Комбинация приборов ваз 2110 евро панель.
  3. Кнопки.
  4. Передний план отопителя и его блока.
  5. Руль, новый кожух и ручки переключения.

Вот в таком составе продается евро панель, конечно, многие детали можно купить и по отдельности, но все должно подходить под этот комплект.

Установка приборной панели от Приоры на ваз 2110

Также сегодня стало модно устанавливать панель приборов от Приоры на ваз 2110. Внешность приобретает привлекательный вид, но вот по вложениям будет значительно дороже, чем евро приборная панель ваз 2110. То есть панель придется дорабатывать, и главной проблемой станут разъемы под электропроводку.

Но эту проблему решают путем:

  1. Приобретения электропроводки от Приоры в полном комплекте.
  2. Можно вручную состыковать два типа проводов.

Но тут стоит тщательно обдумать, нужно ли будет проводить дорогостоящие манипуляции. Чаще всего такую процедуру проводят на своих автомобилях молодежь.

Накладки на панель ваз 2110

Чаще всего старую приборную панель хотят поменять, так как она потеряла внешний вид. Но тут есть выход из положения не ставить новую панель, а сейчас продается на ваз 2110 накладка евро панели.

Сейчас существует несколько видов накладок на евро панели:

  1. Евро – 1, ее еще называют каприз, то есть, она идентична обычной приборной панели ваз 2110, только тут отсутствует полочка со стороны пассажира.
  2. Евро – 2, и конечно, можно найти евро – 3, но они больше подходят для современных вазовских автомобилей.

Но все же и такой вариант накладки можно установить. Если говорить, о качестве таких накладок, то они качественные и мягкие, если конечно, не приобрести подделку.

При покупке стоит обратить внимание, чтобы накладка имела полный пакет составляющих:

  • Сама накладка.
  • Кнопки приборов.
  • Щиток под приборы.
  • Конструкция имеет отличия, поэтому стоит приобрести заглушки.
  • Все кнопки и колодки.
  • Воздуховоды.
  • Крепление на щиток предохранителей.

Как установить накладку не разбирая приборную панель

Любая приборная панель на ваз 2110 состоит из нескольких частей, а вот евро панель представляет собой только накладку на верхнюю часть торпеды. И вот как раз чтобы не разбирать полностью панель приборов, можно провести замену только ее верхней части.

Замена проводится следующим образом:

  1. Снять панель приборов.
  2. Открыть бардачок, внутри него откручивают несколько саморезов.
  3. Далее необходимо вытащить ЭБУ, и за ним открутить саморезы.
  4. Ослабить щиток с предохранителями.
  5. Затем необходимо открутить еще саморезы, которые, удерживают панель сверху. И после этого можно снять старую накладку.

Установка новой накладки

Перед тем как приступать к установке, необходимо провести подготовительные работы:

  1. Сначала вымеряют размер новой накладки, и вырезают нужную деталь.
  2. Но не стоит много срезать, так как после установки могут появиться незначительные пробелы около рулевого колеса.
  3. Также рядом с воздуховодами тоже делают правильные разрезы, чтобы можно было материал подогнуть.
  4. После этого примеряют готовую деталь.
  5. Затем чтобы избежать скрипов панели следует наклеить специальный состав антискрип.
  6. Если будет наклеиваться новая евро панель накладка, то необходимо приобрести специальные кронштейны.
  7. Теперь можно приступать к установке кнопок и других элементов панели, и после этого евро панель крепиться при помощи саморезов.

Установка с разбором панели приборов

На первом этапе следует действовать по вышеописанному плану, а после делают так:

  1. Полностью собрать накладку, и сразу на нее устанавливают все приборы и кнопки.
  2. В ее основу закрепляют всю электропроводку, при помощи стяжек.
  3. Затем идет подключение всех кнопок с нужным разъемам.
  4. И после этого можно закреплять накладку на саморезы.

Конечно, такой способ, получается, отнимает гораздо больше времени, чем все остальные, но в этом случае можно провести хорошую шумоизоляцию, и чтобы в дальнейшем не появлялось неприятных скрипов. Если будет проводиться установка новой евро панели, то сразу следует заменить новые лампочки желательно светодиодные, которые помогут придать панели более современный внешний вид. Но стоит помнить, что сейчас очень трудно найти необходимый материал для замены, так как евро панель на ваз 2110 перестали выпускать уже долгое время назад, но можно найти на вторичном рынке и в прекрасном состоянии.

В заключении можно сказать, что ничего сложного в данной процедуре по замене нет, можно такой ремонт провести и своими руками.
