Смазка для крестовин карданного вала

Чем смазывать крестовины карданного вала

Карданная передача в автомобиле характеризуется специфическими нагрузками на игольчатые подшипники, установленные в шарнирах передачи. Карданный шарнир требует не только определенной смазки, но и специального инструмента. Поэтому, прежде чем смазывать крестовины карданного вала, следует приобрести необходимую смазку и инструмент.

Чем смазывать крестовины карданного вала

Современные смазочные материалы отличаются высокими эксплуатационными характеристиками и универсальностью. И если для автомобилей старых выпусков жестко регламентировалось применение строго определенных типов смазки, то в настоящее время с этим гораздо проще. Но все равно есть основные смазочные материалы, характеристики которых наиболее подходят к определенным узлам, в том числе и для смазки крестовин карданных валов.

Из смазок отечественных производителей следует отметить достаточно распространенные смазки:

Перечисленные типы разработаны специально для игольчатых подшипников и выполнены на литиевой основе с добавкой антиокислительных и противоизносных присадок, которые значительно увеличивают период смены смазки в узлах трения. В ФИОЛ дополнительно введено 5% дисульфида молибдена, повышающего механические свойства.

Смазку № 158 легко отличить по интенсивному синему цвету, который получился в результате введения в состав фталоцианина меди. Из недостатков можно отметить способность к окрашиванию рук и одежды, а также раздражение, которое может возникать на коже в результате длительного воздействия.

Альтернативные варианты

Неискушенным владельцам автомобилей порой тяжело сориентироваться в разнообразии смазочных материалов зарубежных производителей. Помочь с выбором может только совет специалистов — наши консультанты в интернет-магазине TopDetal.ru всегда готовы оказать помощь! Позвонив по телефону горячей линии 8-800-555-67-06 или написав в онлайн-чат , можно получить исчерпывающие ответы на любые вопросы, в том числе, чем смазывать крестовины карданного вала или чем промыть систему охлаждения от масла.

В ассортименте магазина имеется также большой выбор инструментов и приспособлений для любых областей применения, пресс-масленок для смазки карданных шарниров, спецключей, съемников и многого другого, что необходимо для ремонта и регулярного технического обслуживания автомобиля.

Как шприцевать крестовины карданного вала

Зачем шприцевать крестовины карданного вала и как это делать правильно.

Здравствуйте уважаемые читатели!

Сегодня в статье расскажу что такое крестовина карданного вала, зачем и как её шприцуют.

Крестовина карданного вала – это основной элемент вала, гибкое соединений раздатки с мостом возможно благодаря именно крестовине.

Когда необходимо шприцевать крестовины.

Крестовина карданного вала постоянно находится в экстримальных условиях. Поэтому необходимо регулярно производить её смазку (благодаря регулярной смазке крестовин можно продлить срок их службы на долгое время).

Смазывать крестовины рекомендуется одновременно с заменой масла в двигателе или каждые 7-14 тыс. км.

Если при начале движения слышен щелчок (хруст) и чувствуется вибрация во время движения (от 50км/ч), то обязательно необходимо провести осмотр и шприцевание крестовин.

Процедура шприцевания крестовин достаточна проста и вполне выполнима в “домашних условиях”.

Вам понадобиться:

*Яма, эстакада или подъемник.

*Специальная смазка для крестовин карданного вала (рекомендуемая производителем автомобиля или любая другая предназначенная для данных работ)

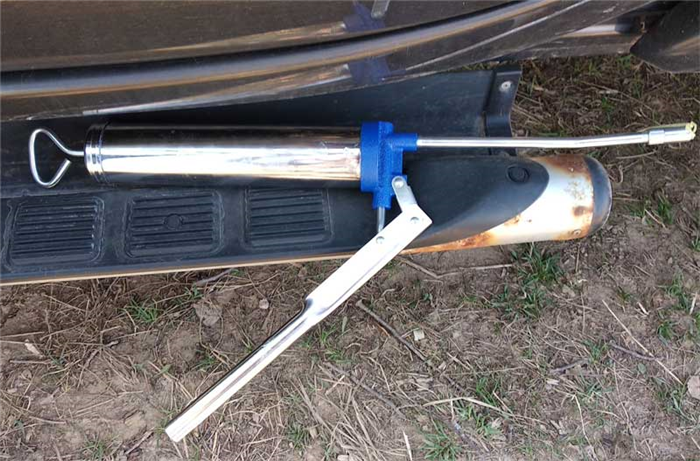

*Пневматический или рычажно-плунжерный шприц.

Как шприцевать крестовины карданного вала.

Загоняем автомобиль на яму, эстакаду или подъемник и добираемся до карданного вала.

Первым делом необходимо отмыть крестовины от грязи (например с помощью WD40), насухо протереть.

Заправляем в шприц смазку.

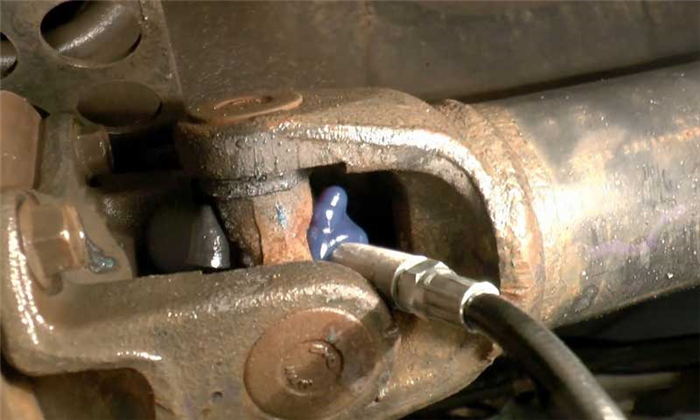

На крестовине находим тавотницу ( пресс-масленку) и с помощью шприца закачиваем смазку в крестовину.

Через сальники будет выдавливаться старая смазка, смазываем до тех пор пока не начнет выдавливаться новая (как на фотографии в начале статьи).

Необходимо проследить, что смазка выходит равномерно из под всех сальников и в случае, если смазка выходит только из под одного необходимо придавить крестовину к сальнику и подать смазку резко (с большим давлением). Если смазка все же выходит из под одного сальника необходимо немного проехаться и повторить шприцевание.

Так же необходимо закачать смазку в карданный вал, находим тавотницу и выполняем ту же процедуру, что и с крестовинами. После шприцевания необходимо вытереть излишки смазки . Спасибо за внимание, подписывайтесь на канал, удачного Вам дня!

Как правильно смазывать крестовины карданного вала

Начиная с грузовиков и внедорожников и заканчивая компактными автомобилями и седанами, система трансмиссии вашего транспортного средства помогает вам двигаться по дороге.

Также называемая карданным валом, трансмиссия отвечает за переключение вашего автомобиля с холостого хода на движение. Плохой или неисправный карданный вал может затруднить управление автомобилем. И основная причина поломок – нехватка смазывающей смеси в его соединениях.

Какой должна быть смазка для крестовин

Изготовители масел и смазок продают довольно большой ассортимент материалов, предназначенных непосредственно как для крестовин кардана, так и имеющих общие положительные характеристики для различных деталей автомобиля или другой техники. Чтобы сделать лучший выбор, обращать внимание нужно не только на стоимость смазки и производителя, но и на её основные эксплуатационные характеристики. Получить всю необходимую информацию вы можете в инструкции по эксплуатации авто или у своего механика.

Если говорить непосредственно о кардане, то подходящая смесь для него должна иметь такие свойства:

1. высокие антикоррозийные и отталкивающие воду свойства;
2. смазка должна быть предназначена для использования в широком диапазоне температуры и давления (обязательно сопротивление высокой температуре и давлению);
3. должна быть густой и липкой; так она сможет оставаться на месте даже при высокой вибрации или при интенсивном вращении деталей;
4. обязательно должна быть безопасна для здоровья человека;
5. для смазки узлов и деталей подвески и трансмиссии используются минеральные литиевые составы, поэтому смазка для крестовины должна с ними сочетаться;
6. характеристики состава должны продлевать срок службы компонентов карданного вала, повышая диапазон её замены;
7. плотность состава не должна повышаться при понижении температуры;

Одним словом, смесь должна иметь высокие механические и химические показатели, сохранять плотность и состав в разных условиях шприцевания, а также выдерживать воздействие внешних агрессивных факторов.

С какой регулярностью нужно проводить смазывание

Производители регламентируют периодичность шприцевания крестовин в инструкции по эксплуатации. Вы также можете обратиться в официальный сервисный центр, где специалисты смогут проверить состояние трансмиссии и рекомендовать вам смазку и частоту обслуживания карданного вала.

Принято считать, что жизненный цикл крестовины карданного вала составляет около 500 000 км. И это только в том случае, если вы соблюдаете требования по уходу и обслуживанию, в том числе и замена смазки. В зависимости от характера вождения, местности и условий эксплуатации смазку нужно менять каждые 10-20 тысяч километров пробега. Большинство специалистов рекомендуют делать это в сервисном центре при прохождении ТО.

Однако существует ряд признаков, при которых провести смазывание крестовин карданного вала необходимо как можно скорее. Вот основные из них:

1. Когда крестовина начинает хрустеть без видимых на то причин.
2. Крестовина сильно вибрирует, особенно при разгоне до скорости свыше 50 км/ч или при старте автомобиля с места.
3. Раздающийся из крестовины шум, свист или скрежет, а также гул иди щелчки.

Если вы обнаружили один или несколько из перечисленных признаков неисправности в своём автомобиле, обязательно обратитесь к механику или выполните смазывание крестовин кардана как можно скорее.

Что используется при смазывании

Для того, чтобы провести смазывание крестовин карданного вала, понадобится набор специальных инструментов. Оборудование и материалы для этого будут зависеть от того, каким методом вы будете пользоваться. Смазать крестовины можно демонтируя карданный вал или не делая этого.

Чтобы смазать детали карданного вала при его демонтаже, придётся приложить гораздо больше усилий. Однако при демонтаже кардана вы сможете проделать операцию более качественно, проконтролировать полное проникновение смазочных материалов и плотность наполнения пустот. Если же вы решили смазать кардан не снимая его, вы рискуете сделать это не так тщательно, поскольку проконтролировать проникновение смазки в пустоты деталей невозможно.

Процедура смазывания крестовин кардана проводится на смотровой яме или с помощью подъёмника – чаще всего сделать это можно только на территории СТО.

Итак, для смазывания крестовины карданного вала без его снятия вам понадобятся следующие инструменты и материалы:

• смазка;
• специальный шприц с ёмкостью для смазки;
• переходник для шприца – необходим в том случае, если ёмкость для смазки расположена неудобно.

Если же вы решили полноценно смазать крестовины кардана и снять его с автомобиля, помимо вышеперечисленного вам понадобятся специальные инструменты – ключи, отвёртки и т. д. С их помощью и будет проводиться демонтаж детали.

Карданный вал – важная деталь вашего автомобиля, и его демонтаж лучше поручить квалифицированному механику, который выполнит всё правильно и с соблюдением правил техники безопасности.

Производители автомобилей оборудуют карданы маслёнками, предназначенными для наполнения маслом. Обычно они располагаются непосредственно на крестовинах, но их размещение может отличаться в зависимости от марки авто. Если вы не уверены, обязательно уточните это в инструкции по эксплуатации.

Признаком того, что вы полностью наполнили подшипник маслом, будет старая смазка, которая выступит с противоположной стороны детали. Определить её несложно – она будет отличаться от новой цветом и плотностью. По окончанию работ тщательно очистите детали автомобиля от старой смазки.

Демонтаж запчасти – довольно пыльная и грязная работа. Поэтому для начала убедитесь, что у вас достаточно старой ветоши и чистящего средства для рук.

Чтобы убедиться, что старая смесь не проникнет в другие подшипники и детали вашего авто, тщательно удалите её со всех поверхностей, когда закончите смазывание крестовин.

Процедура смазывания

Рассмотрим правильную процедуру смазывания крестовин без снятия вала.

1. Очистите крестовины.
   Эти детали вала находятся в очень агрессивной среде, поэтому, скорее всего, они будут сильно загрязнены. Для тщательной очистки лучше всего использовать очиститель для двигателя или карбюратора. По окончанию процедуры протрите крестовины насухо.
2. Подготовьте материалы для смазывания.
   После очистки крестовин приготовьте смазочные материалы. Для этого открутите заглушку со шприца и пластиковую крышку с картриджа смазки. Под последней появится железный колпачок.
3. Соберите шприц.
   Поместите шприц в отверстие в картридже и открутите железный колпачок.
4. Процесс закачки смазки.
   Поместите один конец шприца в отверстие в очищенной маслёнке и начните накачивать смазку. При этом следите за тем, чтобы ручка шприца была выжата до упора. Это обеспечит полноценное проникновение смазки в него.
5. Смажьте все точки детали.
   Всего вал имеет 3 таких точки. Две из них находятся на крестовинах, а ещё одна – на шлицевом соединении.

С противоположной стороны крестовин начнёт выходить старая смазка. Продолжайте процедуру до тех пор, пока оттуда не покажется свежая. Отличить её от старой можно по цвету и плотности (новая смазка будет красной). Вот и всё!

Последствия игнорирования неисправности

Игнорировать смазывание крестовин может привести к самым плачевным последствиям, вплоть до полного выхода запчасти из строя и поломки вашего авто. При этом вы рискуете не только своей жизнью, но и жизнью пассажиров.

Если не проводить процедуру, вы рискуете столкнуться с такими последствиями:

• Вибрации автомобиля.
  Изношенные уплотнения или втулки могут вызвать вибрацию карданного вала. Если вы не будете вовремя смазывать крестовины, соединения или втулки, это может привести к дальнейшему повреждению других компонентов трансмиссии. Обратите внимание, что проблемы с шинами также могут вызывать проблемы с вибрацией, но их легко отличить друг от друга. Вибрации, вызванные проблемами баланса шин, чувствительны к скорости, а вибрации карданного вала – нет.
• Сложность при поворотах.
  Если у вас возникают проблемы при поворотах, это может быть вызвано проблемой с карданным валом. Неисправный карданный вал может помешать правильному повороту колёс, что затрудняет управление автомобилем.
• Громкий шум.
  Если вы слышите громкий звук при переключении передач автомобиля, это ещё один признак повреждения карданного вала. Вероятный виновник – изношенные крестовины.
• Автомобиль вздрагивает при ускорении.
  Если вы чувствуете дрожь при ускорении с места или на низкой скорости, возможно, виноваты ослабленный шов или плохой центральный подшипник.
• Скрипящий шум.
  Раздражающий скрип при низких скоростях может быть вызван отсутствием смазки крестовин. Процедура смазывания избавит от него.
• Щелчок или стук.
  Может указывать на изношенный или неисправный кардан. Обратитесь к своему механику.

Как видите, чтобы обеспечить своему автомобилю продолжительную и стабильную работу, помимо стандартного ТО необходимо тщательно следить за смазкой крестовин кардана. Если вы уже сталкивались с процедурой, расскажите об этом в комментариях под статьёй.

Смазка для крестовин карданного вала — чем нужно смазывать и какая смазка лучше (топ 7)

Как смазать крестовину карданного вала

Используя автомобиль, Нива Шевроле многие забывают о том, что крестовину карданного вала нужно смазывать, и делать это нужно согласно регламенту каждые 15.000 км. А если автомобиль часто эксплуатируется в такой среде как лужи, песок и т.п, то их желательно шприцевать чаще.

Большинство автовладельцев делают это, не снимая с машины, поэтому крестовина смазывается недостаточно хорошо, и что бы сделать это правильно, желательно его снять. У стандартных шприцев масленка находится в не удобном месте, и для работы может потребоваться специальный переходник, который не достаточно устойчив.

Вовремя шприцевания используя переходник смазка для крестовин карданного вала, может начать течь из стыков и если она будет течь на стыке масленки с переходником, может, создаться иллюзия того что прошприцовка крестовины сделана как следует.

Чтобы смазать, как нужно, следует шприцевать до тех пор, пока через все сальники крестовины не потечет смазывающая жидкость. Поэтому чтобы быть уверенным, что прошприцевка прошла качественно кардан необходимо снять.

Кардан имеет несколько точек, которые нужно смазывать, это:

• Пара персс-масленок, они находятся на крестовине
• Одна масленка расположенная около шлицевого соединения, вот ее можно смазывать не снимая

• 1 Какой смазкой лучше шприцевать
• 2 Как снять крестовину

Какой смазкой лучше шприцевать

Существует различные виды, например можно использовать mobil xhp 222, ниже представлена таблица и уже по ней определитесь, что вам выбрать.

Как снять крестовину

Для того чтобы произвести снятие необходимо приготовить стандартный набор ключей, затем производим следующий ряд действий:

• Загоняем транспорт на эстакаду или смотровую яму
• Берм ключ на 13 и откручиваем болты, на которых крепится кардан, делаем это одним ключом, так как болты не будут проворачиваться. В процессе проворачивания нужно старятся избегать упора гайки в раздаточную коробку и грязеотражательных кольцах, так как если оторвется шлиц или произойдет деформация, то во время езды появится металлическое позвякивание.
• Когда кардан снят, его следует прошприцевать, предварительно очистив пресс-масленкой от грязи. Шприцевать следует до того момента пока отовсюду не пойдет новая смазка.
• Что бы установить кардан на место, ставим его в вертикальное положение, и немного надавливаем, это необходимо сделать для того чтобы из шлицевого соединения вышли излишки, и внутреннее давление спало, и на че на место его поставить будет трудно.

Для того чтобы смазать подшипники крестовины достаточно снять защитный колпачок с пресс-масленки и нагнетая смазку шприцем, смазывать до тех пор пока смазка не начнет выходить из всех четырех подшипников.

Поэтому делать данную процедуру необходимо, иначе крестовина выйдет из строя, и придется покупать новую, а это довольно затратное дело.

Смазка для крестовин карданного вала

Карданная передача любого автотранспорта испытывает большие нагрузки, которые главным образом приходятся на шарнирный механизм и крестовину. По регламенту, для легковых автомобилей техническое обслуживание этого узла нужно выполнять каждые 15 тыс.

км, а если транспорт эксплуатируется по плохим дорогам, на участках с песком и лужами, то ТО следует проводить даже чаще. Смазку для крестовин карданного вала желательно наносить, сняв эту деталь с автомобиля. Закладывают ее до тех пор, пока смазочный материал не потечет из всех сальников.

Только тогда можно быть уверенным, что прошприцовка выполнена как следует.

Когда нужно менять смазку для крестовин карданного вала?

Основными симптомами того, что пришло время техобслуживания, станут:

1. 1. Шум, напоминающий хруст, при движении автомобиля. Как правило, отчетливее всего его слышно при старте.
2. 2. Тряска автомобиля на высоких скоростях. Заметить ощутимую «вибрацию» можно уже на 60 км/ч.

Игнорировать проявления проблем с карданным валом нельзя: даже небольшие неполадки в виде износа подшипников или шлицов кардана могут привести к серьезным нарушениям управляемости автомобиля и созданию аварийных ситуаций.

Чтобы избежать таких ситуаций, необходимо вовремя закладывать смазку для крестовин. Специалисты советуют при тяжелых условиях эксплуатации проводить процедуру раз в 10 тыс. км или после каждого сезона (т.п. осенью и весной).

Обратите внимание: смазывать на карданном вале у автомобиля нужно сразу две точки. Во-первых, это пара пресс-масленок, во-вторых — масленка около шлицевого соединения.

Какую смазку для крестовин использовать?

Поскольку крестовина автомобиля — одна из ключевых деталей, нуждающихся в смазывании, экономить на материалах не стоит. Надо подбирать составы, которые имеют высокие эксплуатационные характеристики и способны справиться с высокими нагрузками, которым подвергается эта деталь.

Обязательными требованиями к смазке для крестовин карданного вала являются:

1. 1. Водостойкость. Попадание влаги внутрь не исключено, и смазка должна хорошо держаться на детали, чтобы не вымываться.
2. 2. Защита от коррозии. Смазочный материал защищает детали от ржавчины.
3. 3. Работоспособность в широком диапазоне температур. Техника эксплуатируется и зимой, и летом. Кроме того, сам карданный вал подвергается высокому давлению. Смазочный материал должен выдерживать трудные условия эксплуатации.
4. 4. Хорошая адгезия к поверхности. В кардан нельзя заливать масло: оно стечет с деталей, в итоге они будут подвержены задирами и быстро выйдут из строя. Смазка для крестовин должна быть гелеобразной и иметь высокую коллоидную стабильность, чтобы даже после размягчения снова восстанавливать структурный каркас.
5. 5. Химическая стабильность. Смазка не должна вступать в реакции с щелочами, кислотами, растворителями и другими химикатами.
6. 6. Cовместимость с другими смазками. Если до или после смазки крестовины в узлы трансмиссии закладывались другие составы, то смазка кардана должна быть с ними совместима.

Смазка для крестовин УАЗа и автомобилей других марок должна быть работоспособна в температурном диапазоне от -50 до +100 °С, быть водостойкой, иметь антикоррозийные и противозадирные присадки. «МСК» предлагает купить продукцию, которая идеально подходит по всем характеристикам.

Смазка для крестовин от «МСК»: литиевые смазки с уникальными характеристиками

«МСК» выпускает литиевые смазки, которые отлично подходят для смазывания различных узлов автомобилей, спецтехники, сельскохозяйственной техники. Мы используем нефтяное масло глубокой селективной очистки, в которое добавлены антифрикционные, противопенные, антикоррозийные, противозадирные присадки.

Наша продукция отлично подходит в качестве смазки для крестовин карданного вала, поскольку имеет очень высокие характеристики. Она рекомендована даже для станов, использующихся в тяжелой промышленности.

Мы рекомендуем владельцам автопарков и СТО обратить внимание на Флоринол. Это уникальная разработка нашей компании, которая производится по запатентованному рецепту.

Наша литиевая смазка обладает следующими показателями:

• — Температурный диапазон: от -50 до +130 °С.
• — Температура каплепадения: более 250 °С.
• — Коллоидная стабильность: не более 4 % выделенного масла.
• — Предел прочности при 20 °С— не менее 604 Па, при 80 °С— не менее 593 Па.
• — Массовая доля щелочей — менее 0,098 %.
• — Пенетрация при 25°С—278 мм -1.

Если вы ищете, какая смазка для крестовин карданного вала обеспечит длительную и беспроблемную работу автомобиля, то наш Флоринол будет отличным решением. Он подходит для любых узлов, подвергающихся высоким ударным и вибрационным нагрузкам. Вы сможете быть уверены в надежности техники: Флоринол даже после нагрева до высоких температур снова станет вязким при охлаждении.

«МСК» предлагает приобрести смазочные материалы оптом по выгодным ценам: чем больше будет партия, тем существеннее скидка. Мы осуществляем доставку по всему Казахстану, а в города Западного Казахстана (Атырау, Актау, Астану, Актобе) произведем отправку в течение 1-2 дней. Свяжитесь с нашим менеджером, чтобы он рассчитал стоимость смазки и обговорил условия поставок!

Смазка для карданных крестовин

23.05.2017

Здравствуйте, дорогие друзья!

Поговорим сегодня о шарнире неравных угловых скоростей – карданном шарнире и особенностях его эксплуатации. Начнём с того, что представляет он собой крестовину с игольчатыми подшипниками и применяется в самых различных областях транспорта и промышленности в качестве узла для передачи вращения под переменным углом.

Несмотря на широкое распространение, узнаваемость его обусловлена именно автомобильным применением, ведь все представляют, как выглядит карданный вал грузовика или легкового внедорожника, а многие даже помнят заднеприводную «классику» советского автопрома.

Рис. 1 Карданный вал. Внешний вид

Напомню, что рассматривать этот узел мы будем, как обычно, с точки зрения особенностей его работы и, конечно, смазок для его обслуживания.

Рис. 2 Устройство крестовины карданного вала

2 – уплотнительное кольцо,

3 – радиально-торцовое манжетное уплотнение,

4 – игольчатые тела качения,

5 – торцовая шайба,

6 – чашечка игольчатого подшипника,

7 – стопорное кольцо

Каковы же особенности работы карданной крестовины и игольчатого подшипника в её основе?

Для этого вспомним, что игольчатый подшипник это разновидность роликового подшипника, телá качения которого представляют собой ролики очень малого диаметра относительно своей длины. Это хотя и накладывает некоторые ограничения на смазочные материалы, но в основном это обычные смазки для подшипников качения.

Малый диаметр иглообразного ролика лишь исключает использование смазок с твёрдыми трибологическими добавками, имеющими кристаллическую структуру. Дело в том, что графит или дисульфид молибдена при работе игольчатого подшипника могут вызывать подклинивание игл, приводя к повышенному износу подшипника.

Основными же особенностями работы карданной крестовины являются высокие удельные давления, обусловленные большим передаваемым крутящим моментом, а также неустойчивый эластогидродинамический режим трения. Оба эти обстоятельства предопределяют применение смазок на основе средне- и высоковязких базовых масел 150-220 сСт (при 40⁰С).

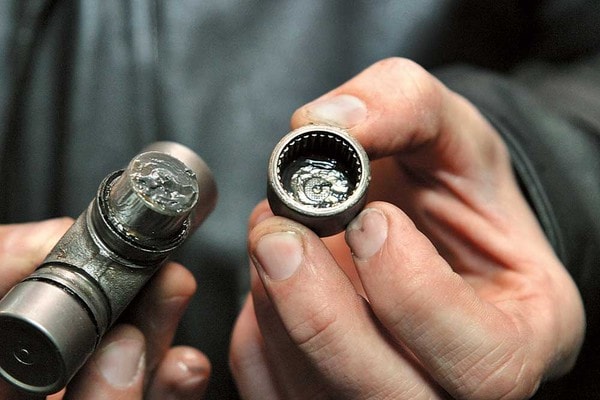

Рис. 3 Крестовина карданного валаРис. 4 Игольчатый подшипник

Наиболее известной в нашей стране смазкой для крестовин является смазка №158.

Нет необходимости представлять продукт, окруженный легендами и наделяемый несуществующими достоинствами. Что только не приписывали этой заурядной с современной точки зрения автотракторной смазке.

Единственным обоснованным преимуществом 158-й было то, что она выпускалась на базовом масле МС-20, которое считается авиационным.

Не знаю, насколько косвенная принадлежность к крылатой технике возвышала эту смазку в глазах автомехаников, но из всей «авиационности» базовое масло МС-20 сообщало ей неплохие вязкостно-температурные свойства, а кинематическая вязкость 220 сСт при 40⁰С – оптимальные вязкостно-нагрузочные свойства. Это уже позднее пластичные смазки с вязкостью базового масла 220 сСт настолько прочно утвердились в автотракторной технике, что стало трудно представить себе что-то иное.

Кстати, красивый синий цвет 158-й придаёт специальный пигмент – фталоцианин меди, который придает смазке некоторые трибологические свойства.

Увы, по нынешним меркам этой трибологии явно не достаточно и современные смазки легируются современными высокоэффективными противоизносными и противозадирными присадками.

А красивый синий цвет, ставший традиционным маркером универсальных автомобильных смазок, обеспечивается просто синим красителем. Функционального назначения он не имеет.

В качестве примера современной смазки для карданных крестовин рассмотрим популярную в России синюю автомобильную смазку Elit X EP2 от компании АРГО. Вот её характеристики:
