Смазка суппортов и направляющих

Смазки для нерабочих поверхностей

Начнем со смазок для нерабочих поверхностей тормозных колодок и рам тормозного механизма. В основном все составы на минеральной основе с бентонитовым загустителем. К таковым относятся смазки Bosсh Superfit, отечественный аналог от «ВМПАвто» SuperF, состав Permatex Ultra Disc (хотя на упаковке и написано, что это синтетическая смазка), смазки фирмы Liqui Moly — синяя 7585 и красная 7656. Сюда же можно включить и смазку Febi Bilstein 26711 на основе полиальфаолефинов с порошковым наполнителем, выдерживающая температуру до 1400 °С .

Что касается форм выпуска и фасовки, то они разнообразны. Есть небольшие пакетики для разового использования, банки и тюбики, а также баллоны со смазками в виде спреев. Последние удобнее наносить, так как, в отличие от кремообразных составов, их не нужно распределять по поверхностям руками или специальными щетками. Небольшие пакетики со смазкой стоят от 50 рублей за отечественные образцы до 130 рублей за импортные. Банка Permatex Ultra Disc (в ней есть дополнительная кисточка для нанесения состава) обойдется примерно в 1000 рублей, а тюбик Febi Bilstein — в 900.

Названные составы имеют ряд преимуществ перед литолами и графитовой смазкой: они выдерживают высокие температуры, устойчивы к вымыванию и почти не смешиваются с попадающей грязью. Важно понимать, что смазки для нерабочих поверхностей тормозных колодок не щадят резину, поэтому контакт этих составов, например, с резиновыми элементами направляющих пальцев, приведет к набуханию первых и заклиниванию вторых. Поэтому использовать смазки данного вида нужно строго по назначению.

Смазки для направляющих

К составам этого вида предъявляется довольно много требований. Прежде всего, такие смазки не должны вредить резине — в направляющих есть резиновые колпачки, а часто еще и резиновые и пластмассовые втулки. Составы этого вида должны выдерживать огромные перепады температуры, не коксоваться и не бояться влаги. Таким параметрам соответствует небольшое число смазок, в основном синтетические составы на полиалкиленгликолевой основе с литиевым наполнителем.

Тормоза не подведут: Топ-3 смазок для направляющих суппорта

Посторонние звуки со стороны передней подвески, дребезжание и снижение эффективности торможения – повод для серьезного беспокойства. Отчего возникают эти явления и как с ними бороться? Читайте далее.

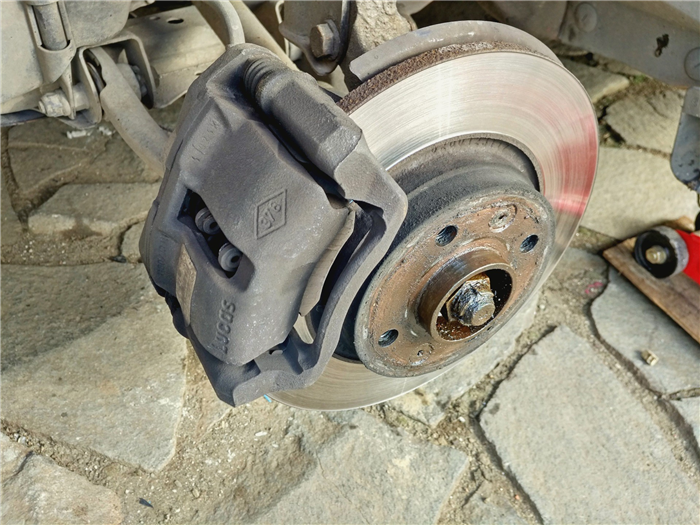

Условия работы тормозных суппортов можно назвать экстремальными. Резкие изменения давления на тормозной диск, высокая температура в зоне трения колодок, агрессивное воздействие воды и технических жидкостей – все это негативно сказывается на состоянии механизма торможения.

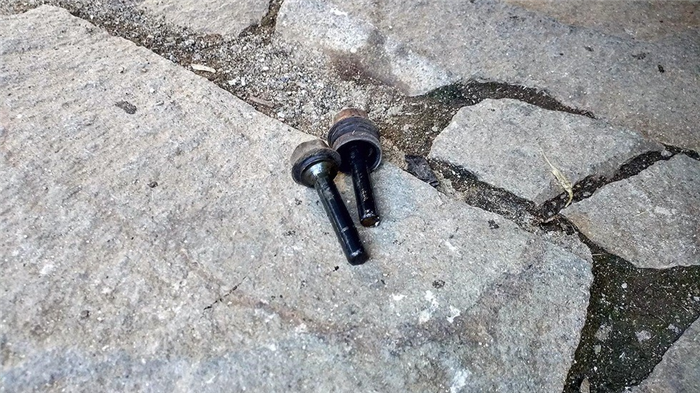

Со временем скобы и направляющие пальцы суппорта теряют плавность движения и начинают подклинивать, что небезопасно для тормозной системы.

Чаще всего это происходит из-за:

• Неравномерных нагрузок на тормозные колодки
• Несоответствия размеров колодок и их посадочных мест (особенно это касается некачественных деталей, выполненных кустарным способом)
• Износа тормозных дисков и появления на них большого количества борозд

Чтобы предотвратить заедание направляющих суппорта и обеспечить их плавное перемещение на пальцы наносят специальную смазку. Любая для этих целей не подойдет!

Качественный материал выдерживает большие нагрузки, не высыхает с течением времени, при нагреве не разжижается и не вытекает, рискуя попасть на тормозной диск или колодки.

Такие смазки как Литол-24, ШРУС-4 или Солидол абсолютно не отвечают условиям работы суппорта. Температура их каплепадения составляет всего +180 °С. Они разрушают материал пыльников, выдавливаются из зон трения, коксуются и вызывают закисание пальцев .

Для направляющих выпускаются множество специальных пластичных материалов на синтетической основе. Они неагрессивны к уплотнениям, не плавятся, не вымываются водой и тормозными жидкостями.

Приведем ТОП-3 универсальных смазок из разных категорий, которые без опасения можно использовать для направляющих суппорта. Рейтинг проставлен исключительно из моих личных предпочтений.

Современная синтетическая (ПАГ) морозо- и термостойкая смазка для направляющих пальцев тормозной скобы. Совмещает в себе все необходимые характеристики: высокие антикоррозионные свойства, устойчивость к смыванию водой, совместимость с большинством эластомеров.

Силиконовая смазка производства компании Huskey. Предназначена для всех движущихся частей суппорта, в том числе направляющих. Содержит антикоррозионные, противокислительные и противоизносные присадки, устойчива к смыванию водой и химикатами.

Цена 85-граммового тюбика «кусается», однако для разового применения можно приобрести пакетик 10 г, который стоит заметно дешевле.

Несмотря на то, что паста называется антискрипной, наносится она не на пластины и колодки, а на направляющие. Материал не выдавливается через пыльники, нейтрален к резиновым и пластиковым элементам, выдерживает нагрев до +250 °С.

Внимание! Паста имеет красный цвет! Не путайте ее с голубой Liqui Moly Bremsen-Anti-Quietsch-Paste. Bremsen предназначена только для противоскрипных пластин колодок и монтажных скоб. При использовании на направляющих велика вероятность их заклинивания!

Помимо представленных вариантов, существуют множество других подходящих материалов и оригинальных смазок для направляющих от автопроизводителя. Выбирайте то, что подходит вам больше всего!

А чем смазываете направляющие и другие детали суппорта вы? Делитесь своим опытом и задавайте вопросы в комментариях в конце статьи.

Смазка суппортов: как, чем и зачем?

Любой «лишний» звук, доносящийся со стороны передней подвески, обязательно насторожит опытного автомобилиста. Износившийся подшипник, разболтавшаяся шаровая или раскрутившееся колесо могут привести к потере управляемости и даже стать причиной ДТП. Однако из множества стуков, которые могут издавать детали ходовой части, особенно выделяется звук, издаваемый тормозными суппортами – а точнее, их скобами и направляющими. Сегодня будем с ним бороться.

Э тот неприятный и громкий дефект не понаслышке известен многим водителям, причем вызывает он совершенно разную реакцию. Чаще всего владелец предпочитает «не мешать машине работать» — ведь так проще всего, а на работе самой тормозной системы «звуковое сопровождение» особо не сказывается. Однако существует немало дотошных автомобилистов, которые борются со звуком различными способами – например, смазкой направляющих и даже их доработкой.

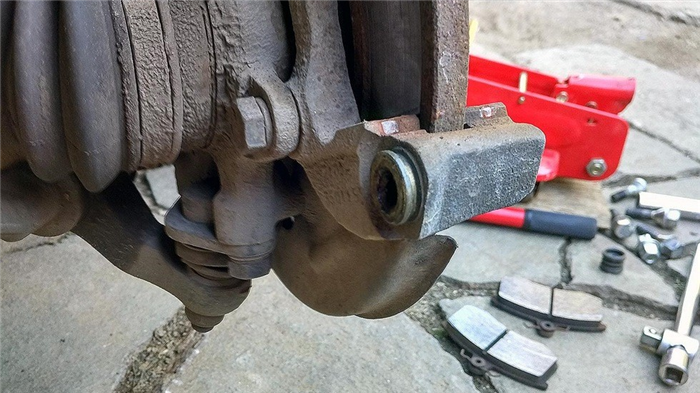

Стук возникает из-за чрезмерного зазора в паре «направляющая-скоба»

Чем смазывать

Казалось бы, что может быть проще, чем смазать направляющие суппортов? Многие владельцы так и делают – во время очередной «переборки» тормозной системы берут и смазывают пальцы тем, что под руку попадётся. Как правило, в гаражном ассортименте находится литол и его производные, а также «графитка». Более продвинутые озадачиваются поиском специализированного состава, предназначенного именно для применения в узлах тормозной системы.

А теперь – неожиданность: в большинстве случаев неправильно поступают и те, и другие! Да, направляющие пальцы суппортов действительно необходимо смазывать, но отнюдь не тем, что обычно считают подходящей смазкой, даже если её так позиционируют в автомагазине.

Производители автомобилей выпускают смазки для направляющих под собственными брендами.

Вот список оригинальных ОЕМ-смазок от некоторых автопроизводителей с указанием каталожных номеров:

• BMW 81 22 9 407 103, 83 23 0 305 690;
• FORD/Motorcraft D7AZ-19A331-A, XG-3-A;
• Volkswagen/Audi G 052 150 A2;
• LAND ROVER RTC7603, SYL500010;
• HONDA 08C30-B0224M, 08798-9027;
• MAZDA 0000-77-XG3A;
• NISSAN 999MP-AB002;
• SUZUKI 99000-25100;
• TOYOTA 08887-80609;
• CHRYSLER/Mopar J8993704;
• Volvo 1161325-4.

Существуют и смазки, которые выпускают компании производители автокомпонентов и «химии» под собственными брендами:

• ACDelco 89021537 (10-4022);
• Federal Mogul F132005;
• FTE Automotive W0109;
• Stahlgruber 223 1712, 223 1729;
• TRW Automotive PFG110.

Такие разные смазки

К сожалению, в подавляющем большинстве случаев в автомагазинах (как онлайн, так и оффлайн) обычно предложат «не то» — то есть, противоскрипную смазку, которую в направляющих применять просто нельзя!

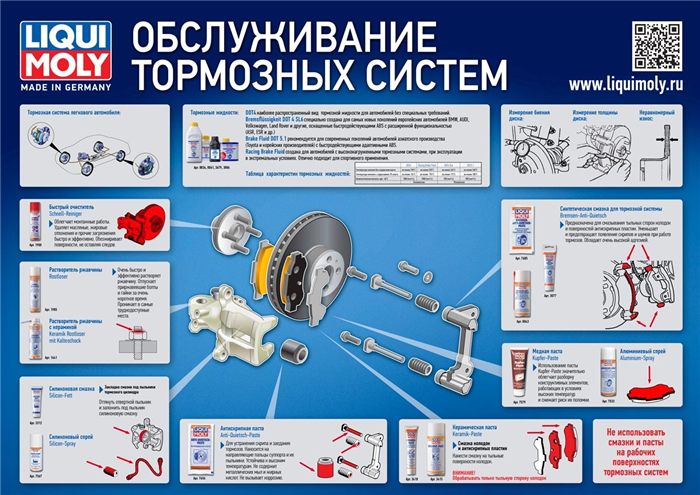

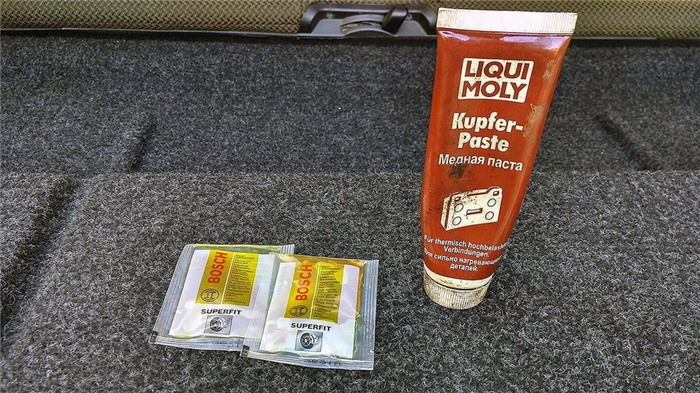

Дело в том, что медные и керамические противоскрипные пасты предназначены для нанесения на тыльную сторону колодок и ответные элементы тормозных суппортов, но для “направляек” они не годятся по нескольким причинам. Во-первых, после смазки солидолом, литолом, “графиткой” и другими смазками на основе минеральных масел резиновые пыльники пальцев практически всегда разбухают, перестают держаться на пальцах и, по сути, просто перестают выполнять свою функцию.

Во-вторых, для смазки направляющих годятся лишь специальные пластичные смазки на основе синтетических масел и загустителя. Благодаря этому смазка становится тугоплавкой и “не стекает” с направляющих после нагрева, а также не коксуется со временем от воздействия воды и высоких температур. Качественные специализированные смазки без проблем держат до +300С, но при этом неагрессивны к уплотнениям. При этом такие смазки не только не плавятся, но и не растворяются в воде, щелочах, разбавленных кислотах, тормозной жидкости, а также метаноле и этаноле.

Применение неподходящей смазки на практике может привести к обратному эффекту – то есть, смазанные направляющие пальцы закисают в суппорте, из-за чего плавающая скоба теряет свою подвижность, а колодки начинают подклинивать и перегреваться.

На тематических форумах выбору «правильной» смазки для направляющих посвящены сотни страниц, но при этом приведённые теоретические выкладки и практические отзывы нередко противоречат друг другу, что приводит к еще большей путанице.

Одной из наиболее распространённых универсальных смазок является американская Slipkote 220-R DBC, хотя её цена несколько «кусается» — за 85-граммовый тюбик просят около тысячи рублей! Смазку Slipkote также можно приобрести в «одноразовых» 10-граммовых пакетиках, которые стоят заметно дешевле.

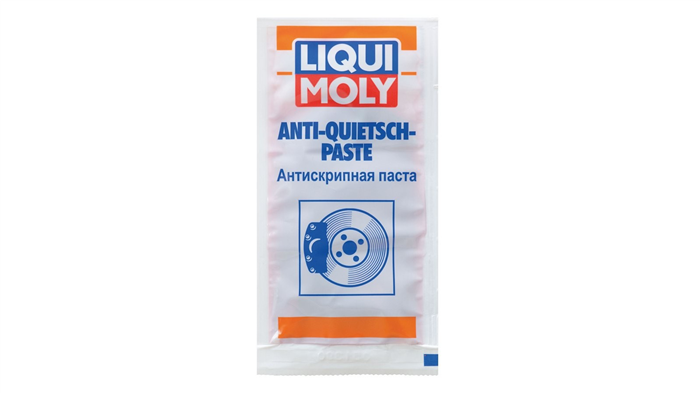

В автомагазинах нередко под видом подходящего состава для направляющих пальцев предлагают довольно распространённую смазку Liqui Moly Bremsen Anti-Quietsch-Paste (арт. 7573, 3077, 3079, 3074) серо-голубого цвета, однако сам производитель в настоящее время позиционирует её как противоскрипную пасту и не рекомендует применять для смазки направляющих и закладки в пыльники. В её составе предусмотрен керамический наполнитель, который обладает термостойкостью до 1200С, в то время как синтетическая основа может термически деградировать намного раньше.

В производственной линейке этого немецкого производителя есть подходящая паста Anti-Quietsch-Paste (арт. 7656) красного цвета, которая не воздействует на резиновые и пластиковые элементы, но при этом выдерживает нагрев до +250С.

В руководстве по ремонту автомобилей ВАЗ предписывалось использовать для смазки направляющих водостойкую смазку УНИОЛ-1, изготовленную на основе нефтяных масел. Как правило, в наше время встретить её в продаже практически невозможно, но зато вполне реально найти аналог-заменитель — кальциевую пластичную смазку ЦИАТИМ-221. Она производится по ГОСТ 9433-80 и предназначена для смазки различных подшипников качения. Существует и фторированный вариант ЦИАТИМ-221F, который благодаря применению ультрадисперсного политетрафторэтилена (PTFE) обеспечивает улучшенные противозадирные и противоизносные качества.

ЦИАТИМ-221 отличается инертностью к полимерам и резине, а также обеспечивает температурный диапазон от -60С до +150С, выдерживая при этом кратковременный нагрев до 200С, благодаря чему годится для применения на большинстве «тихоходных» автомобилей вроде переднеприводных Лад, но есть несколько «но».

Во-первых, температура каплепадения ЦИАТИМ-221 согласно ГОСТ 6793-74 составляет около 200 градусов – то есть, во многих случаях при активном использовании тормозов она может расплавиться и вытечь, поэтому она вряд ли может заменить «фирменные» смазки иностранного производства, предписанные для применения на современных иномарках.

Во-вторых, ЦИАТИМ-221 весьма недешев и обычно встречается лишь в больших ёмкостях, в то время как для смазки направляющих достаточно буквально несколько граммов. Именно поэтому производители смазок обычно продают их в небольших пакетиках – но, как Вы уже поняли, при этом важно не перепутать противоскрипную смазку для узлов тормозной системы с «тем самым» продуктом для направляющих.

Далеко не всегда смазывание направляющих решает проблему стука – как правило, при выработке в отверстиях скоб суппортов во время езды детали все равно перемещаются, что приводит к возникновению посторонних звуков.

Смазать или заменить?

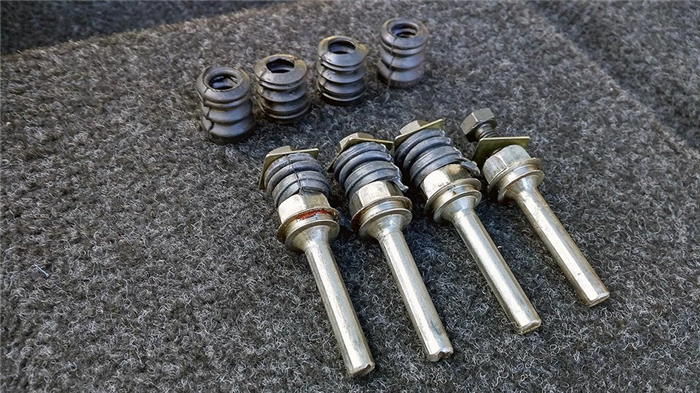

Для некоторых автомобилей можно приобрести ремкомплекты суппортов, куда входят пыльники, пальцы и крепеж. Правда, нередко направляющие изготовлены непонятно кем и из чего – то есть, из «сырого» металла, да и геометрические размеры не всегда выдержаны верно. Отдельные механики умудряются не менять пальцы, а, не мудрствуя лукаво, просто… расклепывают их молотком! После этого направляющие могут элементарно заклинить в суппорте…

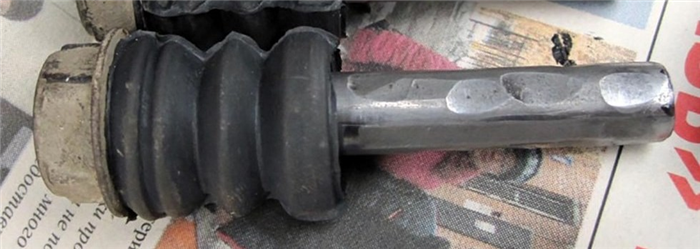

Так выглядит палец после «ремонта» с помощью молотка.

Многие владельцы автомобилей сталкивались с тем, что суппорта начинали греметь еще в гарантийный период. Обращение к официальному дилеру зачастую заканчивалось заменой узлов в сборе, поскольку не все производители выпускают отдельные детали тормозных суппортов в качестве запасных частей. В то же время для российских ВАЗов и некоторых автомобилей иностранного производства и скобы, и «ладошки», и тормозные цилиндры можно приобрести по отдельности, причем заводского изготовления!

avtoexperts.ru

При замене или простом обслуживании суппортов, рекомендуется смазывать трущиеся, подвижные детали специальными смазками, для обеспечения нормальной работы узла в целом. Суппорт один из основных компонентов в тормозной системе, почему требует к себе особого внимания. Здесь важно следить за состоянием направляющих для прижимных скоб, так называемых «пальцев», так как они самое уязвимое место. Причем важность периодического смазывания, указывается даже в «мануалах» производителей, почти для каждой модели.

Важно понимать, что если использовать не подходящие средства, то эффект может быть обратным, вплоть до заклинивания «пальцев», колодок, поршней. То же самое ждет водителей, у которых направляющие работают «на сухую». На них попадает грязь, влага, впоследствии забивая их и приводя к не правильной работе устройства, не до конца прижимается колодка, начинает клинить и тому подобное.

Какие смазки подходят?

В целом, предъявляют стандартные требования по типу воздействия смазки и её составу. Итак:

• В первую очередь это температурный режим, так как суппорт, в принципе работает в запредельных температурах, смазка должна быть соответствующая. Минимальный выдерживаемый нагрев от 160 градусов.

• Высокие эксплуатационные режимы даже при минусовых температурах.

• Важно, чтобы смазка не была агрессивной к резиновым изделиям, а также пластмассе. Так как на «пальцах» находятся пыльники. Если на них попадет агрессивный компонент, резина может разбухнуть, и просто не будет держаться на «пальце». Зачастую, к таким смазкам относят привычные — литолы, солидолы. Ничего из перечисленного не подходит, как многие бы не возражали. Их основное предназначение, убрать скрипы и скрежет.

• Стойкость к атмосферным воздействиям — снег, дождь.

До некоторых пор, ходило устойчивое представление, что классические солидолы, литолы подходят и для смазки направляющих, однако, как уже сказали, они агрессивны к резине, пластику. Поэтому выбор должен падать на специализированные смазки, на основе минеральных, синтетических масел и натуральных загустителей. Их свойства позволяют смазке не стекать с направляющих (хорошая адгезия), оставаться температуростойкой. Кроме того, «синтетика» не агрессивна к уплотнителям, устойчива к воде, кислотным жидкостям. Температурный порог, как правило, более 250 градусов.

Специалисты выделяют две группы средств, по исходному составу, которые подходят для смазки:

1. Минеральные. Это пасты, как их еще называют, в основу которых берется «минералка» с добавлением различных загустителей. Наиболее популярным загустителем считается — бентонит, который в составе имеет металлические частицы и кислоты. Основная особенность таких смазок, в принципе отсутствие температурных колебаний от 50 до 180 градусов. Наиболее известные продукты от компаний: Plastilube VR 500, Loctite LB 8106, Molykote G-3407.

2. Вторая группа паст имеет свойство универсальных, то есть одинаково подходят для «пальцев» и поршней, цилиндров. Причем совместимы с резиной, пластиком и т.д. В основе используется «синтетика», однако очищенная и с добавлением загустителей и специальных присадок. Присадки предназначены для того, чтобы повысить антикислотные, антикоррозийные, противоизносные свойства. Выделяются производители: LOCTITE LB 8021, Mannol 9896 Kupfer, SLIPKOTE 220-R и Permatex 20356, 85188 .

Среди отечественных предложений, можно вспомнить о МС-1600, ЦИАТИМ-221 (с приставкой F, предназначена и для поршней), УНИОЛ-1. Последняя рекомендуется в «мануале» к Вазам, однако найти её сложно. Хорошей популярностью на отечественном рынке пользуется универсальная Slipkote 220-R и Anti-Quietsch-Paste (обращайте внимание на маркировку, чтобы не купить антискрипную).

Кстати, по поводу отечественной ЦИАТИМ-221, если по всем остальным параметрам она подходит, то температурный режим всего до 200 градусов. Поэтому и применяют её, зачастую, на российских автомобилях Lada, некоторых бюджетных иномарках вроде Chevrolet, KIA, Hyundai. Если активно использовать тормоза, то смазка просто вытечет и все.

Всегда ли нужно смазывать направляющие?

Как бы не думали, однако на сегодняшний день, не для всех «пальцев», есть необходимость в смазке. Дело в том, что такие производители, как TEVES, LUCAS, АТЕ конструктивно предусмотрели, что движение направляющих происходит не прямо через резиновый уплотнитель, а через специальную пластмассовую втулку. В случае необходимости можно купить ремкомплект (включающий пыльник, втулку, направляющую и даже скобу, у некоторых производителей) или просто отполировать направляющую, если нет серьезных выработок.

Кстати, смазка не поможет при серьезной выработке на «пальце». Это второй случай, когда покупка смазки не оправдана для устранения стука. Тут решение только одно — покупка новых «направляющих».

Третий момент, когда при выработке на самих скобах, владельцы стараются компенсировать это смазкой. В таких случаях аналогично, смазка просто не сможет справиться, и стук все равно будет доноситься. Поэтому единственный правильный выход — это купить новые запчасти, либо попробовать восстановить, проконсультировавшись у специалистов.

Как правильно смазывать? Как часто это делается?

Первое, что запомните, предварительно осмотрите узел на предмет повреждения, возможно, появилась выработка или порвался пыльник. Не редко после длительной эксплуатации образованная выработка на направляющих или скобах и становится причиной стуков, скрипов. Тогда наиболее обдуманно заменить старые детали на новые. Сейчас достаточно ремкомплектов, причем даже для самых продвинутых брендов тормозной системы.

В смазке ничего сложного нет, главное помните о том, что здесь не действует правило, чем больше, тем лучше. Одному «пальцу» достаточно всего трех грамм, не нужно обмазывать его с «горой». Потому как излишки могут попасть на колодки, плохо дело, если на фрикционные накладки. Как понимаете, качество тормозов значительно ухудшится. Не забывайте проверить ход направляющих после сборки, так ли они подвижны, как ранее.

Что касается сроков смазывания, как часто это нужно делать, то точных и регламентных периодов нет. Те производители, которые советуют это делать, сходятся на том, что достаточно смазывать после каждой замены колодок, дисков, поршней, покупки ремкомплекта. Ну, и естественно, если услышали стуки, скрипы то не лишним будет проверить, может быть нужна смазка.

Заключение

Подытожить хотелось следующим, помните, что не для каждого автомобиля необходима смазка направляющих, уточняйте производителя, что он конкретно говорит. Возможно, там есть пластиковые втулки, для которых смысла в смазке просто нет. К примеру, на отечественные Lada, хоть и рекомендуется использовать ЦИАТИМ-221, его температурный режим не подойдет для агрессивной езды. Основные требования вынесли в статью, старайтесь следовать им.

Кроме того, обращайте внимание на состояние «пальцев», пыльников, возможно необходим ремонт и т.д. К выбору смазки подходите ответственно, учитывайте собственный стиль вождения.
