Тип трансмиссии cvt что это

Вариаторная трансмиссия CVT: коробка передач вариатор

Автоматическая коробка передач сегодня является наиболее популярным и востребованным решением. По этой причине подавляющее большинство современных авто оснащаются АКПП различного типа.

При этом важно понимать, что в рамках подбора автомобиля следует отдельное внимание уделить особенностям той или иной КПП. Как правило, на различных авто с «автоматом» могут быть установлены «классические» АКПП, роботизированные коробки типа АМТ или DSG, а также CVT.

Далее мы рассмотрим, что такое коробка передач CVT, как работает агрегат данного типа, в чем его сильные и слабые стороны по сравнению с аналогами, а также в каких случаях лучше сразу полностью отказаться от выбора CVT трансмиссии.

Устройство и принцип работы коробки передач CVT

Итак, аббревиатура CVT (от англ. Continuously Variable Transmission, что дословно означает «постоянно изменяющаяся передача»), используется для обозначения вариаторной коробки передач, которая более известна среди автолюбителей как вариатор. Разобравшись с тем, что означает CVT коробка передач, можно перейти к особенностям конструкции и принципам работы вариатора.

  • Главной особенностью такой коробки является то, что вариатор представляет собой бесступенчатую трансмиссию. Чтобы было понятно, МКПП, роботы и АКПП имеют фиксированные передачи (скорости) с разным передаточным отношением, которых может быть 4, 5, 6 и т.д.

Ведущий шкив присоединяется к коленчатому валу ДВС, в то время как ведомый посредством приводных валов соединяется с другими элементами трансмиссии для эффективной передачи крутящего момента на ведущие колеса автомобиля.

При этом в зависимости от оборотов двигателя и нагрузки диаметр шкивов (как ведущего, так и ведомого), постоянно, гибко и динамично меняется, что и позволяет «натянуть» или «ослабить» клиновидный ремень вариатора. Так изменяется передаточное отношение. Работает вся система под управлением электроники, также в устройстве вариатора активно используется гидравлика.

Параллельно не происходит разрыва потока мощности, который присутствует на других КПП в момент переключений. Передаточное отношение при движении авто изменяется постоянно. Электроника учитывает скорость движения ТС, нагрузки на двигатель, обороты, угол открытия дроссельной заслонки, положение педали газа и т.д., позволяя силовому агрегату в связке с трансмиссией всегда работать в оптимальных режимах.

CVT трансмиссия: преимущества и недостатки

Как может показаться на первый взгляд, коробка передач вариатор выгодно отличается от аналогов. Сразу отметим, хотя имеется ряд очевидных плюсов, также нужно обращать внимание и на недостатки СVT. Давайте рассмотрим сильные и слабые стороны вариатора более подробно.

  • Прежде всего, к плюсам вариатора можно отнести комфорт, экономичность и высокие показатели КПД. Общий принцип работы и отсутствие фиксированных «ступеней» позволяют реализовать плавный и эффективный, а также достаточно быстрый разгон автомобиля.

Если же говорить о минусах вариатора, тогда можно выделить следующее:

  • Начальная стоимость CVT не намного ниже «классических» гидромеханических АКПП или DSG;
  • Такая коробка не рассчитана на высокие нагрузки, то есть вариатор не ставится в паре с мощными ДВС. Как правило, CVT ставится на машины с двигателями, мощность которых не превышает 200 л.с.;
  • На вариаторе нельзя ездить агрессивно (резкий разгон с места, интенсивное торможение, рваный стиль езды). Также следует избегать продолжительного движения на высоких оборотах;
  • Вариатор требует качественного и частого обслуживания (замена фильтров и масла в вариаторе должна выполняться каждые 30 тыс. км.). Использовать нужно только оригинальную дорогостоящую трансмиссионную жидкость. Еще рекомендуется каждые 80-100 тыс. км. менять ремень вариатора;
  • Общий срок службы вариатора меньше по сравнению с АКПП или РКПП. Как правило, вариатор имеет ресурс, ограниченный отметкой около 200 тыс. км.
  • Низкая ремонтопригодность, дорогостоящий ремонт, нехватка оригинальных запчастей и квалифицированных специалистов, а также сложности с настройкой системы управления вариатором.
  • Чувствительность к малейшим сбоям в работе ЭСУД автомобиля (выход одного из датчиков может привести к сбоям в работе всей вариаторной трансмиссии).

Еще следует отметить, что часто в случае поломки вариатора решить вопрос путем приобретения контрактного агрегата б/у не получается. Дело в том, что с учетом небольшого ресурса решение приобрести недорогой контрактный вариатор с пробегом означает, что такая коробка также будет изношена и возникают нарекания на работоспособность.

Простыми словами, при продаже подержанный автомобиль с вариаторной коробкой передач заметно теряет в цене по причине относительно небольшого спроса. Если же планируется покупка такого авто, необходимо проводить комплексную диагностику, а также быть готовым к возможным сложностям и затратам через небольшой промежуток времени, если пробег подержанной машины превысил отметку в 150 тыс. км.

Еще одним минусом, который отмечают многие владельцы машин c коробкой CVT, можно считать отсутствие ощутимого переключения передач при разгоне, ровные обороты двигателя и характерный однотонный шум при разгоне.

С одной стороны, это нельзя считать недостатком, однако субъективное мнение многих водителей говорит об обратном. Более того, сами производители, прислушиваясь к отзывам потребителей, стараются учитывать этот момент, оснащая вариаторы «виртуальными» ступенями (аналог Типтроник), когда шкивы имеют фиксированные положения, тем самым имитируя переключения ступенчатой коробки.

Читать еще:  Что нужно шприцевать в газели

Что в итоге

С учетом всех перечисленных выше преимуществ и недостатков CVT становится понятно, что выбор бесступенчатой трансмиссии должен быть осознанным и обоснованным решением.

Прежде всего, потенциальному владельцу нужно учитывать, какой авто приобретается (новый или б/у), на какой срок, какой стиль вождения практикуется, а также готов ли водитель тратиться на регулярное обслуживание такого «автомата».

В случае с подержанными авто или же из расчета на длительную эксплуатацию ситуация несколько меняется, так как относительно небольшой ресурс и низкая ремонтопригодность в сочетании с дороговизной ремонта может оказаться очень серьезным недостатком.

В любом случае, если рассматривать вариаторную трансмиссию, данную коробку все же можно рекомендовать к приобретению, так как ни один другой тип автоматических КПП (даже современные преселективные DSG) не способен обеспечить такую ровную тягу и комфорт при езде, как вариатор CVT. Агрегат хорошо подойдет спокойным водителям для размеренной езды как в черте города, так и по трассе.

Эксплуатация коробки вариатор CVT: особенности езды на машине с вариатором, обслуживание вариаторной коробки. Полезные советы и рекомендации.

Как эксплуатировать автомобиль с коробкой вариатор, особенности. Буксировка машины с вариатором CVT, общие правила, советы и рекомендации.

Когда и почему нужно менять масло в вариаторе. Особенности вариатора, способы замены масла в вариаторе CVT. Как заменить масло в вариаторной коробке самому.

Вариатор CVT: принцип работы и типы вариаторов, плюсы и минусы вариаторных КПП. Коробка CVT Х Tronic Renault-Nissan, особенности вариатора данного типа.

Что такое вариатор: устройство коробки вариатора CVT, виды вариаторов, принцип работы. Плюсы и минусы вариаторной трансмиссии.

Как устроен вариатор, чем данный тип коробки отличается от механической КПП, АКПП или роботизированной трансмиссии. Преимущества и недостатки вариатора.

Коробка вариатор (CVT) – много плюсов и один недостаток

Вариатор помогает сэкономить топливо и повысить комфорт вождения. Кроме того, он проще и дешевле в производстве, чем обычные автоматические коробки передач. Однако бесступенчатые автоматические коробки передач так и не смогли завоевать рынок. Не каждого устраивает особенность работы вариатора, и — что еще хуже – иногда они ломаются.

CVT – это сокращение от английского Continuously Variable Transmission , что означает бесступенчатая коробка передач. Вариатор — во многих отношениях трансмиссия необычная. Вместо классических зубчатых колес здесь используется стальной ремень или цепь, которая движется между двумя парами конических колес, образующих шкив.

Колеса установлены парой на входных и выходных валах. Каждая коническая пара может сближаться друг с другом или расходиться, благодаря чему бесступенчато меняется радиус шкива, и достигается плавное изменение передаточного отношения. При этом крутящий момент непрерывно передается от двигателя к колесам.

При движении с постоянной скоростью мотор работает на необычно низких оборотах, что и способствует снижению расхода топлива и повышению уровня комфорта. Пользователи автомобилей с CVT подчеркивают исключительную плавность движения – без толчков и рывков при старте. Вариаторы, как правило, меньше и легче классических автоматов. Поэтому они часто применяются в небольших городских автомобилях, особенно японских марок.

Но если все так хорошо, то почему доля автомобилей с CVT так мала? Выделить главную причину довольно сложно. Но многих водителей не устраивает специфическая работа коробок этого типа. Добавляешь газ, и двигатель, громко завывая, выходит на высокие обороты без заметного ускорения. Тихо становится лишь при движении с постоянной скоростью. Автолюбителей, любящих посильней вдавить педаль газа в пол, подобное поведение легкового автомобиля раздражает. Впрочем, так ведут себя, главным образом, бесступенчатые коробки передач из 80-х и 90-х годов.

Примерно 10 лет назад на рынке стали появляться CVT с так называемыми виртуальными передачами. В таком случае каждой из передач назначено определенное взаимное положение конических колес. Выбрать необходимую передачу можно, например, с помощью подрулевых лопаток (весел).

Данное решение используется с 2005 года в автомобилях Audi, оснащенных бесступенчатой трансмиссией Multitronic. В обычном режиме коробка ведет себя, как классический вариатор, т.е. поддерживает высокие обороты при разгоне. А работу «автомата» CVT имитирует только после перехода в спортивный режим.

Конструктивные особенности

Вариаторы, условно, можно разделить на две группы: со стальным ремнем и цепью. В бесступенчатых трансмиссиях присутствует и гидротрансформатор. Он нужен, прежде всего, для старта с места. Примечательно, но Multitronic обходится без него. В этих коробках используется пакет сцеплений и двухмассовый маховик.

Коробка вариатор имеет ряд серьезных ограничений, которые инженеры пока так и не смогли обойти. Например, по конструктивным причинам, ни цепь, ни, тем более, стальной ремень не в состоянии передать высокий крутящий момент. Из-за этого область применения CVT в настоящее время ограничена максимальным крутящим моментом двигателя на уровне 350-400 Нм. Впрочем, этот порог перекрывает показатели многих современных двигателей. Тем не менее, в Audi уже начинают отказываться от использования бесступенчатых коробок « Multitronic ».

В тоже время, другие производители упорно работают над усовершенствованием конструкции вариатора. Так Subaru демонстрирует все новые модели, оснащенные бензиновыми двигателями с турбонаддувом, полным приводом и бесступенчатой коробкой CVT (например, Linear tronic для Levorg).

Долговечность

О проблемах Audi с коробками Multitronic производства Luk слышал, наверное, каждый, кто хоть немного интересуется автомобилями. В CVT старого типа (1999-2006 гг.) постоянно сбоит управляющая электроника, выходит из строя механическая часть и преждевременно изнашивается цепь. Примечательно, что цепь использовали как раз для того, чтобы передать более высокий крутящий момент, но инженеры просчитались с ее прочностью. Со временем Немцы существенно доработали свои коробки, но проблемы все еще встречаются. Не вызывают доверия и другие немецкие вариаторы, например, ZF VT 1-27 T , применявшиеся в Mini R50/R53, и Mercedes 722.7/722.8 для моделей A/ B -класса.

Читать еще:  Что делать со старой машиной

Гораздо меньше хлопот доставляют японские конструкции. Хотя, вариатор Jatco, используемый в различных моделях Nissan (например, Qashqai), тоже относится к группе риска. Общая проблема коробок CVT – это ограниченная доступность запасных частей и нежелание некоторых механиков связываться с вариаторами. Бесспорный лидер по части надежности – вариаторы Toyota (Lexus).

Бесступенчатая автоматическая коробка, несмотря на сравнительно простую конструкцию, довольно сложная и дорогая в эксплуатации. В дополнение к неисправностям электроники и ремней/цепей встречается и преждевременный износ маховика. Стоит отметить, что двухмассовый маховик используется лишь в некоторых автомобилях с CVT (Ауди).

Заключение

Самое главное, не забывать о регулярной замене масла. К сожалению, не все производители ее рекомендуют. Если в сервисе Вам скажут, что менять масло в вариаторе не надо, то просто поищите другую мастерскую.

Коробка передач CVT — что это такое?

При покупке современного автомобиля многие задаются проблемой выбора коробки передач. Если механическая и автоматическая трансмиссии используются в автопроизводстве уже долгие годы и хорошо известны всем автолюбителям, то CVT коробки появились на машинах относительно недавно и незнакомы многим автомобилистам. Так что такое коробка передач cvt: каков ее принцип работы, в чем недостатки и преимущества?

Принцип работы коробки передач CVT

Название коробки передач CVT – это ничто иное, как аббревиатура от английского словосочетания Continuously Variable Transmission, что дословно можно перевести, как непрерывно изменяющая передачи. Такой механизм еще называют вариатором или бесступенчатой трансмиссией. Основное отличие от других видов коробок заключается в отсутствии конечного числа фиксированных положений с разными передаточными числами.

Читайте также: Чем отличается вариатор от автоматической коробки и что лучше.

Строго говоря, вариатор уже давно использовался на различных технических устройствах и транспортных средствах. К ним можно отнести: бензопилы, снегоходы и некоторые станки. Вся эта техника не обладает той мощностью, которая есть у автомобиля, и вариаторы в ней не подвергаются большим нагрузкам. Для установки на современные машины нужен был совершенно иной тип механизма, который был бы способен справляться с поставленными задачами. В результате долгих поисков, инженеры решили эту задачу.

Современная бесступенчатая трансмиссия представляет собой два шкива, соединенных между собой ременной передачей. Ремень изготовлен из сверхпрочных металлических сегментов клиновидной формы, нанизанных на жгут из износостойкого металла. Ведущий шкив соединен с коленчатым валом двигателя, а ведомый через приводные валы с колесами автомобиля. Это самая простая из всех конструкций КПП. При изменении оборотов двигателя и других параметров, диаметр ведущего шкива тоже изменяется, натягивая или ослабляя клиновидный ремень, что приводит к изменению передаточного числа. Размер ведомого шкива также не постоянен, но только за счет инерции и установленных в нем пружин. Всем этим процессом руководит «умная «электроника».

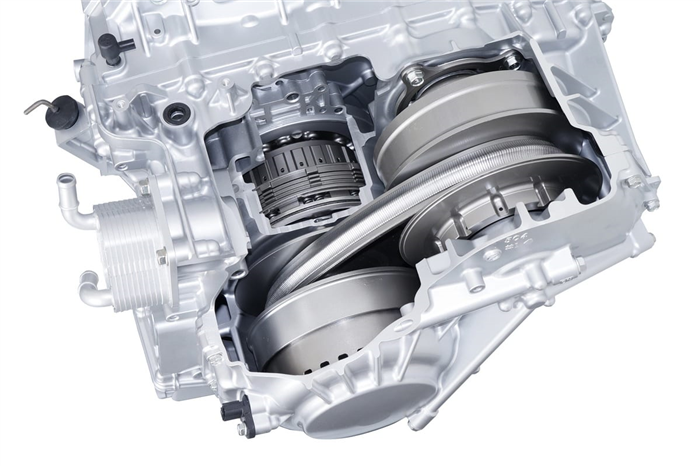

Вариатор в разрезе

Благодаря такому нехитрому устройству, трансмиссия, оборудованная вариатором, позволяет добиться абсолютной плавности хода, независимо от скорости оборотов коленчатого вала. Коробка передач CVT лишена такого понятия, как передача. Передаточное число при движении автомобиля меняется каждую секунду. При этом электроника выбирает оптимальные его параметры с большой точностью. Эти свойства коробки передач породили определенные особенности поведения автомобиля с CVT трансмиссией. Некоторые из них являются преимуществами данного вида трансмиссии, другие ее недостатками.

Основный достоинства и недостатки коробки передач CVT

Принцип бесступенчатости позволил добиться тех положительных результатов, к которым стремились инженеры, создавая вариатор для автомобиля. К ним можно отнести следующее:

  • Набор скорости автомобилем происходит очень плавно, рывки и «провалы» отсутствуют.
  • Разгон до необходимой скорости происходит значительно быстрее из-за отсутствия необходимости переключения передач.
  • Выгодное отличие от механической коробки в плавности движения с места и невозможности заглохания двигателя в пробках или на светофоре.
  • Наличие всего двух педалей для управления автомобилем.
  • Экономичность и отсутствие шума при разгоне.
  • Более динамичный разгон и плавность хода, чем у автомобиля с автоматической коробкой передач.
  • Сниженное количество выбросов в атмосферу вредных веществ.

При всех своих преимуществах, вариатор пока не пользуется большой популярностью у водителей, так как они относятся к нему с некоторой опаской. Причиной тому служат следующие недостатки:

  • Невозможность длительного движения автомобиля, оборудованного бесступенчатой трансмиссией, на максимальной мощности и на предельных оборотах.
  • Большая прихотливость агрегата. Замена фильтров и масла производится каждые 30 000 километров.
  • Использование для смазки дорогостоящей жидкости, влияющей на долговечную работу ремня.
  • Грубый, интенсивный стиль вождения, с резкими движениями и экстренными торможениями, может вывести вариатор из строя.
  • Только автомобили, оборудованные двигателями мощностью до 220 лошадиных сил, могут оснащаться коробкой передач CVT.
  • Дорогостоящий ремонт такой коробки вкупе с дефицитом разбирающихся в ней специалистов, добавляет ей минусов.
  • Сложность электронной системы управления приводит к тому, что повреждение хотя бы одного датчика дестабилизирует работу всей коробки.

Как видно из перечисленных преимуществ и недостатков, сделать выбор в пользу бесступенчатой трансмиссии можно только определившись с тем, что для нас важно в автомобиле, какой стиль вождения для нас приемлем.

Видео о CVT

Вариатор – что это такое, принцип работы, плюсы и минусы

В одной из прошлых статей мы подробно поговорили про роботизированные коробки передач с двойным сцеплением , сегодня предлагаем поближе познакомиться с таким типом трансмиссий, как вариатор. Т.к. все чаще можно встретить автомобили оснащенные бесступенчатой коробкой и понятное дело, что автолюбителей, перед покупкой автомобиля интересует вопрос надежности, ремонтопригодности и принцип работы данного вида трансмиссии. Мы постараемся подробно ответить на все интересующие вопросы исходя из нашего многолетнего опыта и информации полученной с форумов на которых владельцы обсуждали самые распространенные проблемы и делились опытом их решения.

Читать еще:  Что такое сж страхование

Что такое вариатор и принцип его работы

Прежде чем говорить о плюсах и минусах такого типа кпп, нужно понять что это такое и как он работает. Данный вид трансмиссии представляет собой бесступенчатую коробку передач с плавным изменением передаточного числа, в заданном диапазоне. Впервые CVT (Continuously Variable Transmission, что в переводе – постоянно изменяющаяся трансмиссия) на автомобилях стали устанавливать в 50-х гадах, это были легковушки марки DAF. Одной из первых моделей на которой испытали работу клиноременного вариатора стал автомобиль DAF 600.

Массово устанавливаться на автомобили CTV, стала относительно недавно. В редких случаях бесступенчатую трансмиссию можно встретить на автомобилях Chrysler, Fiat, Mini, Peugeot, Opel, Mitsubishi. Куда чаще она встречается на:

  • Nissan – Xtronic и Hyper;
  • Audi – Multitronic;
  • Subaru – Lineartronic ;
  • Mercedes-Benz – Autotronic;
  • Honda – Multimatic;
  • Ford – Ecotronic и Durashift CVT;
  • Toyota – Multidrive.

Почти все вышеуказанные кпп объединяет общий принцип работы. Главной задачей трансмиссии является плавное изменение передаточного числа («бесконечное» количество передач) это влияет в лучшую сторону на плавность разгона и позволило значительно снизить расход топлива, по сравнению со стандартным АКПП.

Стоит отметить, что первые бесступенчатые трансмиссии славились своей ненадежностью, а именно обрывом ремня.

На сегодняшний день можно выделить два основных типа :

На большинстве современных бесступенчатых трансмиссиях используется гибкий клиновидный толкающий ремень из нескольких стальных лент и связанных с ними фасонных пластин в виде «бабочки». Появление металлического клиновидного ремня позволило широко использовать вариатор на автомобилях, так как он мог передавать значительный крутящий момент. Еще один вариант замены ремня, это использование цепи ( клиноцепные ), такой метод применяется на автомобилях марки Audi и Subaru. Металлическая цепь состоит из тонких пластин соединенных осями, это позволяет обеспечивать лучшую гибкость. На таком типе CTV крутящий момент передается торцевой поверхностью цепи при ее точечном контакте с коническими дисками, в отличие от клиноременной бесступенчатой трансмиссии.. В местах контакта возникают высокие напряжения, поэтому диски изготавливают из высокопрочной стали.

  • Тороидальный

Такой вид бесступенчатой коробки передач чаще всего встречается на автомобилях марки Nissan. Его основным отличием от клиноременного, является наличие конусовидных дисков и роликов. Ведущий диск присоединен к двигателю, в то время, как ведомый к трансмиссии. Расположенные между валами ролики совершают передвижения в вертикальном направлении и вращения в горизонтальном направлении вокруг собственной оси. Передача крутящего момента осуществляется только силами трения между тороидными поверхностями дисков и роликами.

Основные проблемы с которыми могут столкнуться владельцы автомобилей с вариатором

При всем обилие достоинств, у CVT трансмиссий есть свои существенные минусы и особенности. При должной эксплуатации и своевременном обслуживании, коробки ходят по 150 000 – 200 000 км, не доставляя особых проблем своим владельцам. Если Вы являетесь первым собственником, то боятся вам нечего т.к. гарантия позволяет быть полностью уверенным, что в случае неисправности КПП будет починена. А вот покупая автомобиль на вторичном рынке нужно быть внимательным и лучше всего перед покупкой пройти диагностику.

Недостатками можно считать:

  • дорогостоящий ремонт , как и в случае с DSG мало кто может перебрать или отремонтировать изношенные детали на профессиональном уровне. Отсюда и получается, что мастера своего дела за работу берут ощутимые денежные средства.
  • замена масла каждые 30 000 – 40 000 км. Хоть производители и рекомендуют производить замену масла раз в 80 000 км, на самом деле столь большой интервал может сказаться с негативной стороны, особенно если автомобиль покупался с пробегом свыше 120 000 км.
  • данный тип кпп не любит рваный стиль езды и резких ускорений с места , поэтому если вы любитель активного передвижения, то лучше присмотреться к покупки автомобиля с иной коробкой;
  • многих пересевших с классической автоматической трансмиссии, где чувствуется переключение передач, по началу раздражает сама работа и исходящий шум , что обусловлено спецификой работы данной трансмиссии. Хотя современные вариаторы обучены имитировать переключение передач;
  • перегрев , обо этом стоит помнить при движении на высоких скоростях продолжительное время. При частом возникновении ошибки Slow Down стоит промыть радиатор, в случае если это не помогло то прибегнуть к радикальным мерам и установить дополнительный радиатор вариатора.

Какой можно сделать вывод? Вариаторы плотно вошли в нашу жизнь, некоторые японские производители автомобилей отказались от использования классических автоматических коробок переключения передач и полностью перешли на бесступенчатые трансмиссии CVT. Прогресс не стоит на месте и ежегодно ведутся работы по усовершенствованию, в результате чего, мы можем наблюдать более быстрый разгон, чем авто с АКПП, меньший расход топлива и более плавный ход. В пример можно привести автомобиль Tesla – автомобиль будущего на котором установлен электродвигатель и вариатор. Автомобильные эксперты предполагают, что через несколько лет эра классических автоматов с гидротрансформатором, канет в лету и останется два вектора развития – бесступенчатые и роботизированные трансмиссии.
