Турбина для котла своими руками

Автоматика для твердотопливного котла

Твердотопливные котлы нового образца существенно отличаются от предыдущих своих собратьев. Они имеют модернизированную систему управления, что упрощает процесс эксплуатации агрегата, дополнительные функциональные возможности, увеличенное число опций.

С эргономической точки зрения, настройка нужных параметров работы достаточно выгодная: один раз произвел действия, и нет надобности периодически регулировать.

На стоимость твердотопливного котла влияет не только наличие качественных комплектующих, но усовершенствованный вариант блока управления: чем дороже, тем современнее автоматика.

Система автоматического управления направлена на автоматизацию контроля над процессом горения в теплогенераторе такого вида.

Блок управления и вентилятор служат для реализации следующих задач:

  1. поддерживают заданную температуру теплоносителя в системе.
  2. Обеспечивают высокий показатель КПД.
  3. Способствуют повышению уровня эффективности.
  4. Работают независимо от качества топлива.

Принцип работы

Принип работы твердотопливного котла

Если в старых моделях твердотопливных агрегатов для регулирования подачи воздуха нужно было открывать или закрывать дверцу зольника вручную, а температуру отслеживать наглядно по термометру , то уже в новых котлах устанавливается автоматический регулятор тяги. Этот прибор является энергозависимым, в его функции входит и распахивание, и закрытие заслонки зольника в зависимости от температуры воды в емкости.

Учитывая неточность настройки и зависимость работы агрегата от естественной тяги в дымоходе, вместо неэффективного терморегулятора, был установлен вентилятор для подачи нужного объема воздуха в камеру сгорания. А уже работу вентилятора обеспечивает контроллер, принимающий информацию о состоянии теплоносителя с датчика.

Контроллер состоит из экрана и пульта управления, предназначен для выставления необходимой температуры теплоносителя. Модели, не имеющие такого комплекта, могут быть оснащены ею, установка вентилятора производится на монтажной пластине, но предварительно нужно отсоединить дверцу зольника.

Настройка температуры теплоносителя осуществляется независимо от внешних условий.

Для их подключения подходят как проводной, так и беспроводной способ. Благодаря полученной информации от датчиков, поддерживается выбранный температурный режим в доме. Это наиболее рациональный прием.

В современных автоматических моделях, есть и система розжига, и контроль пламени, и непрерывная подача топлива. Для розжига предусмотрен электрический элемент накаливания, включающийся после подачи пеллет шнековый контейнер в горелку.

Устойчивое пламя, зафиксированное фотодатчиком в виде импульса переданного на контроллер, является сигналом для отключения электророзжига. В процессе работы, в шнек подаются гранулы из бункера, объем которого способен обеспечить теплом помещение в течение нескольких дней, без участия человека.

Твердотопливные агрегаты с автоматической системой управления, помимо вышеперечисленных приборов, оснащаются еще и приборами безопасности, в частности, предохранительным клапаном.

Он необходим для сброса воды из котлового бака в случае ее перегрева, для стабилизации давления, а также обеспечивает надежную защиту обшивки от разрушения. Котел может комплектоваться датчиком перегрева, сигнализирующего о превышении температурного режима на начальном этапе.

Итак, котлы могут оснащаться:

  1. Датчиком контроля тяги.
  2. Датчиками уровня воды в рубашке.
  3. Вентилятором – дымососом.
  4. Регистраторами давления.
  5. Циркуляционным насосом.
  6. Датчиком расхода топлива и воды для ГВС.
  7. Датчиками уровня пеллет, либо угля в емкости.

Все эти приборы взаимосвязаны с контроллером, производящим управление и сигнализирующего об экстренных ситуациях. Самые навороченные устройства имеют функцию удаленного управления, где посредством интернета и мобильных приложений можно управлять автоматикой.

Функции, плюсы и минусы

К основным функциям автоматического блока управления относят:

  1. Дозированную подачу воздуха для горения.
  2. Контроль над производительностью теплогенератора.
  3. Косвенное регулирование тепловой мощности в зависимости от температуры теплоносителя.
  4. Непосредственное регулирование мощности относительно температуры воздуха в доме или погодных условий.
  5. Обеспечение работоспособности водогрейной установки в безопасном режиме.
  6. Автоматическая подача топлива.
  7. Розжиг и погашение топки агрегата.

Положительные моменты использования автоматики:

  1. Увеличился показатель работоспособности котла.
  2. Нет необходимости осуществлять постоянный контроль над процессом горения.
  3. Экономный расход топлива.
  4. Поддержание постоянной температуры в системе отопления.
  5. Повышается уровень безопасности при эксплуатации агрегата.
  6. Увеличивается интервал между плановыми проверками.
  7. В случае выхода из строя детали, специальными датчиками подается сигнал на блок управления, и система отопления автоматически выключается (прекращает свою работу).

Недостатки:

  1. Высокая стоимость. Наличие дополнительных опций у автоматики существенно сказывается на цене прибора.
  2. Учитывая энергозависимость блока управления, есть необходимость в приобретении бесперебойного источника питания, либо можно пользоваться механическим регулятором тяги.

Виды и критерии выбора

Автоматический блок управления выпускается и в механическом, и в электронном исполнении.

Преимущества механической системы управления:

  1. Не требует подключения к электросети.
  2. Удобство и простота при эксплуатации.
  3. Относительно электронной автоматики, ее цена в несколько раз ниже.
  4. Отличается надежностью.
  5. Нет надобности вызывать специалиста для монтажа.

Электронный тип автоматики отличается наибольшей эффективностью, но является энергозависимым прибором.

Выбирая автоматику для отопительной системы, рекомендуется ознакомиться с ее параметрами:

  1. Тепловой режим работы.
  2. Необходимая степень настройки температурного режима теплоносителя.
  3. Реальный экономический эффект.
  4. Совместимость прибора и конкретной модели котла.

Монтаж и настройка

Процесс установки автоматической системы управления включает:

  1. Подключение нагнетательного вентилятора. Как правило, турбина размещается на самой нижней дверце котла, где находится заслонка. Но есть модели агрегатов, где его устанавливают на боковой стенке, либо в специальном месте на верхней части котла, все зависит от особенностей конструкции. Здесь все просто: снимается заслонка, а на ее место ставится вентилятор, для крепления используют четыре болта. В случае отсутствия отверстий для крепления, их нужно просверлить. Для вентиляторов с заслонкой, монтаж производится таким образом, чтобы при выключенном положении заслонка была закрыта.
  2. Монтаж контроллера. Прежде всего, нужно определиться с местом, где будет устанавливаться прибор. Главное требование – он не должен нагреваться. На моделях, где отсутствует варочная плита, автоматика монтируется наверху. Если позволяет конструкция агрегата, можно установить блок на боковой стенке. Не стоит забывать о длине кабелей.
  3. Подсоединение температурного датчика. Правильно установленный датчик температуры обеспечит нормальное функционирование всего блока управления. Если на модели нет специального места для датчика (параметры отверстия: диаметр 10 мм, а глубина 60 мм), то его можно закрепить на выходной металлической трубе. В качестве крепежного материала применяется хомут, он может идти в комплекте с прибором.
  4. Подсоединение разъемов. Для этого, нужно разъем турбины соединить с разъемом блока управления. В завершение, необходимо подключить сетевой кабель прибора. Автоматика готова к выполнению своих функций.
Читать еще:  Что делает инспектор гибдд

Цена и отзывы

На стоимость автоматизированной системы влияют технические показатели и функциональные возможности прибора. Так, цена самой простой модели механического типа варьируется в пределах 1,5 тысяч рублей.

Ценовой диапазон более прогрессивных вариантов от 25 000 рублей до 100 000 рублей. Чем дороже модель, тем выше будет эргономичность отопительной системы, а расход ресурсов будет соответственно ниже. Поэтому, целесообразнее отдавать свое предпочтение более дорогим вариантам.

Отзывы:

Николай Викторович. “Блок управления от компании Криптон является одним из лучших приборов на сегодняшний день. Отличается качеством комплектующих, в комплект входит датчик, шнуры для подключения к вентилятору и насосу, хомут, переходники. Надежный прибор от польского производителя.”

Федор. “По рекомендации товарища установил автоматику ATOS, ее рабочие характеристики на высоте.”

Анатолий Юрьевич. “Автоматика Proton удивила наличием дополнительных комплектующих в упаковке (хомут для крепления датчика, подставка под блок, саморезы). Прибор отличается эффективностью, надежностью и удобством в работе. ”

Изготовление своими руками

Термостат, как автоматический прибор для регулирования работы отопительной системы, можно приобрести в торговой сети электротоваров. Сзади у этого прибора имеется теплоснимающая пластина, ее нужно будет прижать к оголенной части агрегата.

Внутри у термостата расположены три контакта: общий, нормально открытый и нормально закрытый. При вращении регулирующей ручки, можно менять положения контактов.

Так нужно установить рукоять на минимальную отметку и произвести подключение на разомкнувшиеся контакты:

  1. К общему присоединяем фазу.
  2. К разомкнутому подключаем один провод от турбины.
  3. Ко второму проводу от турбины подсоединяем прямой ноль.

Автоматизированная система управления, по праву, считается не только удобным, но и эффективным прибором. С его помощью можно существенно упростить процесс эксплуатации отопительной системы.

Как выбрать и установить дымосос для твердотопливного котла или камина

Раньше тяговые и дутьевые вентиляторы применялись только в промышленных котельных установках. Первые ставятся внутри дымоходного канала и создают разрежение, вторые – нагнетают воздух в топку. Постепенно агрегаты перекочевали в бытовую сферу – производители начали оснащать турбинами отопители с закрытой камерой сгорания. Идею подхватили домашние умельцы, ведь дымосос для котла помогает решить проблему плохой тяги в трубе дымохода. Давайте разберемся, всегда ли необходима принудительная вытяжка продуктов горения.

Конструкция и принцип действия

Вытяжной дымосос для котла заводского изготовления включает следующие элементы (устройство показано на схеме, позиции совпадают с пунктами):

  1. Металлическая жаростойкая крыльчатка с лопатками, загнутыми под 90° относительно рабочего колеса.
  2. Крепежная плита.
  3. Электродвигатель малой производительности (20…50 Вт).
  4. Разъем питающего кабеля.
  5. Пульт с органами управления и контроля.
  6. Колба и капиллярная трубка температурного датчика, соединенного с аварийным термостатом.
  7. Сетевой провод с вилкой.

Примечание. В качестве примера взят котловой дымосос DM-01 фирмы Kalvis. Конструкция других типов вентиляторов отличается формой корпуса – улитка, короб, полусферическая посадочная площадка. Набор деталей аналогичный.

Агрегат крепится к специальному коробу, расположенному на задней панели бытового ТТ-котла рядом с патрубком дымохода. Колба датчика температуры вставляется в погружную гильзу водяной рубашки, пульт размещается отдельно.

Принцип работы дымососа заключается в принудительном отводе высокотемпературных газов из жаротрубного теплообменника котла в дымоход. Алгоритм выглядит так:

  1. Топливник заполняется дровами, производится розжиг.
  2. Загрузочная дверца запирается, поддувальная – открывается. Вентилятор включается клавишей на пульте, затем настраивается производительность.
  3. Когда отопительная установка и дымовая труба прогреется, скорость крыльчатки вручную снижается до минимума. Если теплогенератору хватает естественной тяги, дымосос рекомендуется отключить.
  4. При нагреве теплоносителя до критической температуры 100 °С и более по команде датчика срабатывает аварийный термостат, отключающий вентилятор автоматически.

Схема работы котлового дымососа

Справка. На ТТ-котлах, укомплектованных автоматическим регулятором тяги, дверку зольника распахивать не нужно. Термостат посредством цепочки откроет заслонку подачи воздуха на требуемый угол.

Большая или малая производительность тягового вентилятора выставляется индивидуально в зависимости от качества твердого топлива, режима горения и степени прогрева дымохода. Главное, — избежать скапливания и просачивания дыма в помещение.

Перебарщивать с оборотами тоже нельзя – львиная доля теплоты уйдет в трубу. Перед открыванием дверцы и дозагрузкой скорость вращения лучше увеличить до максимума.

Готовый вентиляторный блок известного российского бренда Zota монтируется на дровяные отопители с задним выходом газов

Разновидности тяговых вентиляторов

Для котлов на твердом топливе и дровяных каминов продается несколько типов дымососов:

  • котловой (конструкция рассмотрена выше);
  • центробежный канальный;
  • накладной;
  • каминный / печной (он же – крышный).

Не следует относить к дымососам различные насадки, улучшающие естественную тягу, — дефлекторы, круглые ротационные элементы и вращающиеся флюгеры. Эффективность этих колпаков зависит от скорости ветра, которая меняется вместе с погодой.

Разновидности канальных дымососов, некоторые модели комплектуются датчиками температуры

Канальный вентилятор отличается собственным корпусом с двумя присоединительными фланцами или патрубками. Агрегат устанавливается вертикально либо горизонтально в разрыв дымоходного канала. Устройство и принцип действия аналогичен работе котловому дымососу.

Накладной дымосос для бытового котла снабжен полукруглой площадкой и фиксаторами–стяжками. Монтаж производится на вертикальный участок дымохода (неутепленного):

  1. По бумажному шаблону в трубе вырезается проем.
  2. Рабочее колесо тяговой машины вставляется в отверстие, площадка с электромотором прижимается к поверхности фиксаторами.
  3. Соединение уплотняется асбестовым шнуром, приклеенным к внутренней стороне монтажной площадки дымососа.

Примечание. Накладной элемент подбирается по диаметру газоходной трубы. Процесс установки демонстрируется на видео.

Электрические вытяжки для каминов насаживаются на оголовок кирпичного дымохода и крепятся распорными болтами. Кабель питания прокладывается по трубе и вводится в помещение рядом с домашней печью.

Чтобы выбрать тяговую машину, нужно ориентироваться по 3 критериям:

  • мощность теплогенератора, модели дымососов рассчитаны на производительность котлов до 20, 30, 50 и 100 кВт;
  • точка монтажа – на самом котле, трубе или оголовке;
  • для накладных моделей – диаметр неутепленного газохода.

Накладной (слева) и крышный дымосос (справа)

Когда нужен дымосос

Производители отопительной техники комплектуют свои изделия тяговыми вентиляторами из-за повышенного сопротивления теплообменника, где газы несколько раз меняют направление движения по жаровым трубам. Цель – отобрать у продуктов горения максимум теплоты и повысить КПД котельной установки.

Нюанс: работа дымососа в котле заводской комплектации согласована с процессом горения и управляется электронным блоком. При монтаже вентиляторного агрегата на «безмозглый» отопитель подобная согласованность исключена, нужно покупать блок автоматики либо регулировать обороты вручную.

Организуйте приточную вентиляцию в котельной, а уж потом размышляйте об установке дымососа

Перечислим ситуации, когда дымосос поможет улучшить работу и обслуживание твердотопливного теплогенератора:

  • проблемы с тягой – задувание ветром, воздушные пробки в газоходе, много поворотов, заужение диаметра;
  • из-за особенностей конструкции котел дымит в помещение при открывании дверцы;
  • высота дымохода недостаточна либо срез трубы попал в зону ветрового подпора за коньком крыши или другим зданием;
  • в кирпичной трубе появились трещины, откуда просачивается дым.

Важный момент. Ни один вентилятор не спасет положение, если в котельной отсутствует приток с улицы. Поначалу работающая крыльчатка создаст небольшое разрежение, но потом лопатки станут перемешивать воздух на месте. Приточная вентиляция – обязательное условие нормальной работы любого отопителя.

Читать еще:  Тахометр на мотоцикл урал

Шахтный теплогенератор В. Г. Холмова лучше эксплуатировать с тяговым вентилятором

Некоторые конструкции дровяных котлов (например, шахтного типа) склонны выбрасывать дым через открытый загрузочный люк. Аналогичная картина наблюдается в теплогенераторах с трехходовым жаротрубным теплообменником повышенного сопротивления. Решение проблемы – установка тяговой либо дутьевой машины, управляемой контроллером.

Усиление природной тяги с помощью дымососа имеет и обратную сторону. Если после прогрева трубы естественная вытяжка не восстановилась, агрегат выключать нельзя – можно угореть. Теперь представьте, что среди ночи прекратилась подача электроэнергии, вентилятор остановился. Пока цепной термостат прикроет заслонку, дым заполнит котельную.

Рекомендация. Дымосос не должен стать панацеей. Обязательно примите меры по восстановлению тяги — отремонтируйте либо переделайте газоход согласно требованиям, прописанным в инструкции котла.

Что лучше – дымосос или нагнетатель?

Когда тяговая турбина интегрирована в теплогенератор производителем, подобных вопросов не возникает. Другое дело – добавление вытяжного вентилятора к обычному котлу прямого горения. Надо понимать, что в данном случае дымосос решает только 1 задачу – создание разрежения в топке и усиление тяги. Здесь кроется ряд негативных моментов:

  1. Без электронного блока управления производительность придется регулировать вручную. Автоматическое поддержание температуры теплоносителя исключено.
  2. При подаче воздуха через открытую дверцу зольной камеры вентилятор заставит котел работать на максимуме. Настроить режим длительного сжигания будет непросто.
  3. В случае аварийной остановки крыльчатки горение топлива не прекратится, поскольку газы свободно проходят через улитку или корпус дымососа. В топку проникает воздух, вероятность перегрева повышается.
  4. Рабочее колесо и внутренние поверхности агрегата покрываются сажей, которую необходимо удалять. Скорость залипания зависит от влажности и смолистости древесины.

Замечание. Мы не упоминаем о потреблении вентилятором электроэнергии. Расход относительно невелик и не окажет существенного влияния на общую стоимость отопления.

Дутьевой вентилятор с блоком автоматики выполняет те же функции, что и дымосос

Недостатки, описанные в пунктах 1 и 2, устраняются путем коммутации дымососа с контроллером, управляющим оборотами крыльчатки и температурой водяной рубашки. Электронные блоки можно купить по цене 50—100 у. е.

Дутьевые машины всегда работают совместно с контроллером, поэтому перечисленные выше проблемы отсутствуют:

  • нагнетатель меняет производительность и выключается по команде блока управления, теплоноситель греется до заданной температуры;
  • в процессе горения дверца зольника герметично закрыта, воздух подается по отдельному каналу;
  • при отключении электроэнергии воздушный канал автоматически перекрывается гравитационной заслонкой;
  • лопасти крыльчатки не контактируют с горячим дымом и сажей.

Справка. В пиролизных котлах наддув применяется всегда, поскольку работа данного вида отопителей построена на принудительном нагнетании воздуха.

Теперь сравним стоимость тягового и дутьевого вентилятора, не учитывая цену контроллера. Дымосос для ТТ-котла до 30 кВт обойдется в 90 у. е., нагнетатель – 60—65 у. е. Разница обусловлена конструктивными особенностями вытяжного агрегата – раскаленные газы не должны перегревать электродвигатель плюс крыльчатка делается из металла (при наддуве – из пластика).

За монтажным фланцем агрегата стоит малая крыльчатка, призванная охлаждать электродвигатель

По сложности инсталляции агрегаты примерно одинаковы. Монтаж нагнетающей улитки подразумевает выпиливание проема в дверце зольника, дымососа – разборку либо вырезание трубы. Крышную вытяжку поставить проще, но придется тянуть длинный кабель.

Краткий вывод: ставьте дымосос только в случае необходимости, а лучше – исправьте ошибки, допущенные при строительстве газохода. Турбонаддув с электронным управлением добавляйте по желанию – система позволит автоматизировать и обезопасить процесс горения.

Как сделать вытяжной агрегат

Основная трудность при сборке дымососа своими руками – изготовление сбалансированной крыльчатки, остальные детали не представляют сложности для домашнего умельца, владеющего сваркой. Если лопатки рабочего колеса будут разниться по весу, обычный шум вентилятора превратится в грохот из-за вибрации.

Помимо лопастей вам понадобятся такие элементы:

  • двигатель электрический мощностью до 150 Вт, максимальные обороты вала – 1400 об/мин;
  • улитка или самодельный короб, показанный на чертеже;
  • вал с вентиляционными отверстиями либо дополнительной охлаждающей крыльчаткой;
  • шпильки с гайками М8 и остальной крепеж;
  • кабель питания.

Рядовым домовладельцам мы предлагаем наименее тернистый путь – купить заводской электромотор с рабочим колесом и охладительной крыльчаткой, сварить короб и собрать вполне работоспособный канальный дымосос для ТТ-котла. Как это правильно сделать, смотрите на видео.

Заключение

Создание искусственного разрежения с помощью дымососа нечасто практикуется в бытовых твердотопливных котлах. Техническое решение ведет к удорожанию конструкции и создает проблемы в эксплуатации. Прежде чем ставить тяговый вентилятор на дымоход, вспомните, какое топливо вы использовали ранее. Если планируется жечь влажную древесину, сельскохозяйственные отходы либо низкокачественные брикеты, забудьте о дымососе для котла, чистить крыльчатку придется еженедельно. Лучше установите нагнетатель с блоком управления.

Эффективные способы, как увеличить тягу в дымоходе

Проектирование дымохода – сложный и ответственный, от правильности выполнения которого зависит эффективность и безопасность использования отопительного прибора. Ни один теплогенератор не способен нормально функционировать без трубы, выводящую дым из помещения. Дымом называют смесь газов, содержащую остаточные продукты сгорания топлива. Появление задымления внутри отапливаемого помещения – верный признак неправильного расчета дымоходной системы, который влечет за собой опасность возникновения пожара и отравления угарным газом. Эта статья расскажет, что такое обратная тяга в дымоходе, как не допустить ее возникновение.

Способы измерения

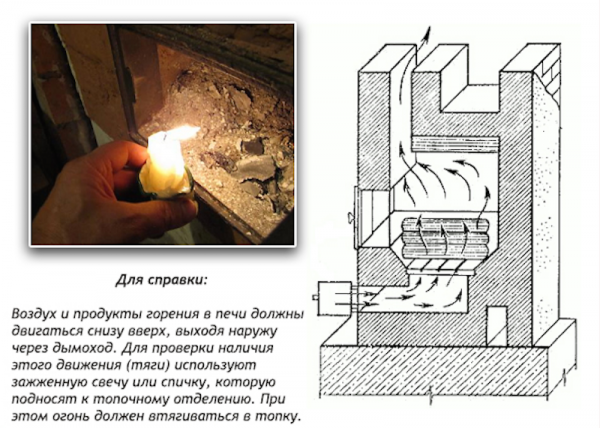

Если вы усомнились, что тяга дымоходного канала печи, камина или отопительного котла достаточная, нужно провести проверку. Самый простой способ развеять сомнения – своими руками проверить с помощью анемометра. Если прибор показывает тягу 10-20 Па, то его считают нормальным. Проблема этого метода – малая точность измерения недорогих анемометров, если тяга меньше 1Па, то они покажут, что ее нет. Более точные профессиональные приборы стоят дорого, ими пользуются печники.

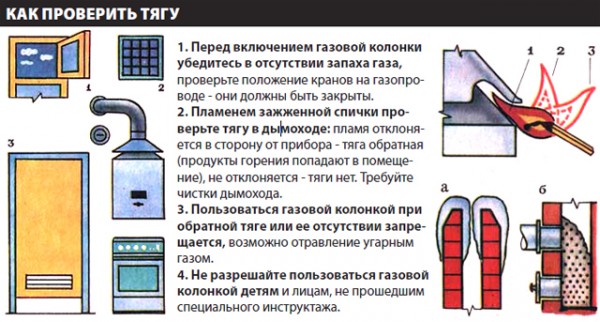

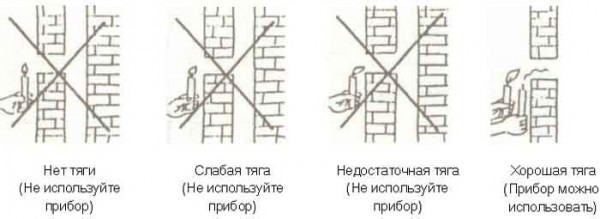

Если анемометра у вас нет, воспользуйтесь одним из народных методов определения силы тяги дымохода:

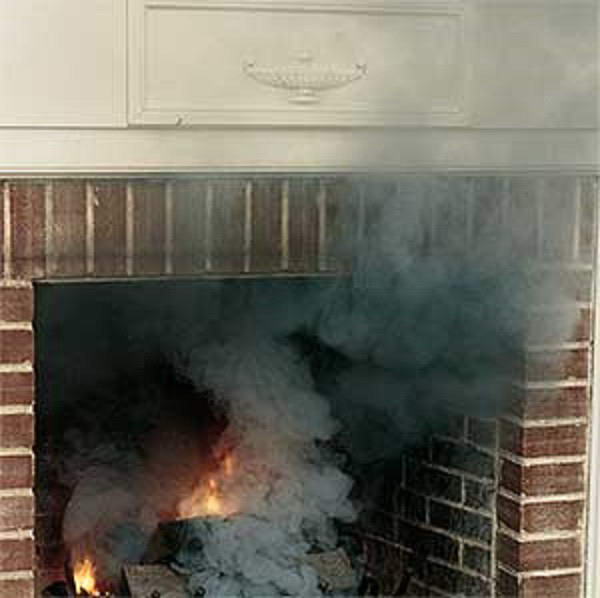

    По дыму. Самый очевидный признак того, что тяги нет – наличие даже небольшого задымления внутри помещения, большой количество дыма говорит о высоком риске возникновения пожара и отравления угарным газом.

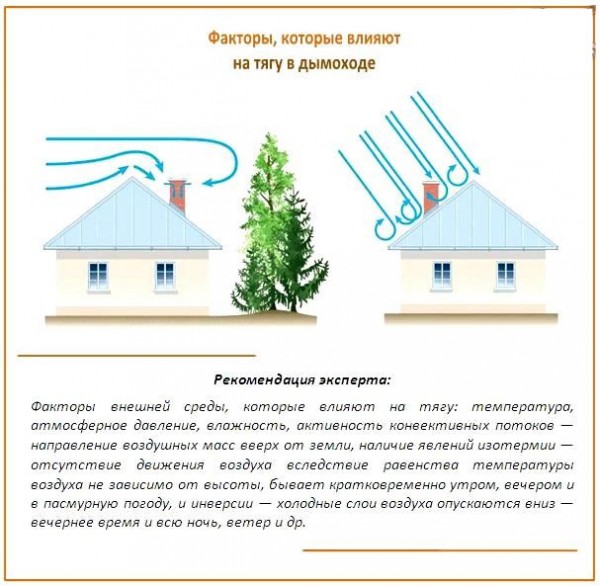

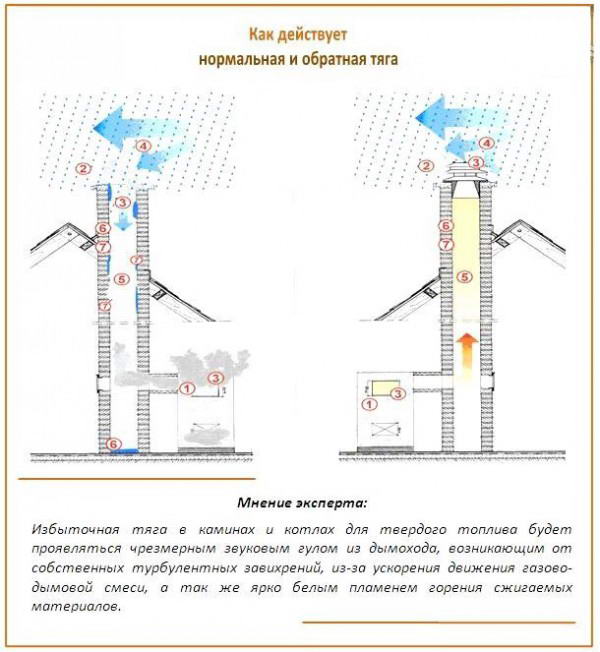

Обратите внимание! Тяга внутри дымоходного канала создается из-за разницы в давлении на улице и внутри помещения. В отапливаемой комнате температура выше, чем снаружи, поэтому давление там больше. Нагретый воздух, подпираемый снизу более холодным выдавливается в зону с более низким давлением, то есть в атмосферу. Если проводить измерения летом, когда разница температур внутри и снаружи минимальна, вы получите меньший результат, чем зимой.

Причины неисправностей

Убедившись в том, что внутри дымоходной системе нет достаточного уровня тяги, нужно определить и устранить возможную причину этого дефекта. Опытные мастера утверждают, что наиболее частыми причинами сбоев работы дымоотводящих каналов являются:

  • Ошибка при проектировании. Делать выбор трубы дымохода следует, ориентируясь на объем топки. Если диаметр меньше рассчитанного параметра, слабая не позволит дыму уходить их помещения.
  • Недостаточная длина трубы. Длинна трубы менее 5 м не обеспечивает значительной разницы между давление внутри помещения и на улице, из-за чего создается слабая тяга.
  • Неправильное расположение дымоходной тубы. Печные мастера советую прокладывать дымоход вертикально, так как узкие повороты задерживают дым внутри трубы, снижая тягу.
  • Горизонтальные участки большой протяженности. Если, прокладывая дымоход, не удается избежать горизонтально расположенных участков, то убедитесь, что их длина не более 100 см. В противном случае, ей потребуется усилитель.

Первым делом при обнаружении проблем в дымоходной системе нужно отмести самые очевидные причины недостаточной тяги. При осмотре убедитесь в герметичности соединений всех сегментов трубы, отсутствии сажевых заторов. Проверьте, что в дымоотводные каналы не попала влага, а атмосферное давление соответствует норме.

Способы усиления тяги

Если сила тяги в дымоходном канале отопительного прибора, устранить этот дефект не всегда просто. Опытные печники используют следующие методы, способы, чтобы ее увеличить:

  1. Первое, что нужно делать, если вы заподозрили недостаточную тягу в дымоходе – прочистить трубу. Для этого вызывают трубочиста или снимают сажевые отложения с внутренней поверхности дымохода своими руками при помощи металлического печного ерша.
  2. Значительного увеличения мощности дымохода можно добиться увеличением высоты дымохода над поверхностью крыши, надставив ее несколькими дополнительными сегментами. Этим же способом выводят дымоход из зоны ветрового подпора от конька или более высокого здания.

Если найти решение проблемы отсутствия тяги внутри дымоотводящего канала не удалось самостоятельно, обратитесь за консультацией к опытному печнику, который подскажет, что делать, исправит дефект наиболее рациональным способом.

Видео-инструкция

Как выбрать дымосос для твердотопливного котла – виды, различия

Дымосос относится к устройствам электромеханического типа. Он предназначается для удаления из печей и котлов продуктов сгорания топлива и представляет собой вытяжной вентилятор, монтируемый в дымовых трубах. Подобные устройства — обязательные элементы паровых и водогрейных агрегатов промышленного назначения.

Что касается дымососов для твердотопливного бытового котла, то устанавливаются они только тогда, когда это предусматривается изготовителями нагревательных приборов. Как правило, такие агрегаты функционируют благодаря наличию естественной тяги, создаваемой системой дымоотведения. Для управления силой тяги пользуются шибером. Если дымоход рассчитан правильно, задействовать устройство нет необходимости.

О монтаже дымососа для твердотопливного котла необходимо задуматься тогда, когда агрегат плохо функционирует, а в дымоходе случается опрокидывание тяги или ее силы оказывается недостаточно, чтобы удалить дым, и кроме этого продукты горения не улетучиваются в атмосферу, а проникают в внутрь дома.

Лишь в этом случае появляется потребность в усилении тяги, выборе и установке устройства. Создание в дымоходе условий для дополнительного разрежения способствует полному отводу газов. Но все равно использование дымососа полностью не решает проблему.

Все вопросы, касающиеся функционирования дымохода, следует решать в комплексе. Простым и распространенным способом, обеспечивающим дополнительную тягу в дымоотводящей конструкции, считается монтаж дефлекторов.

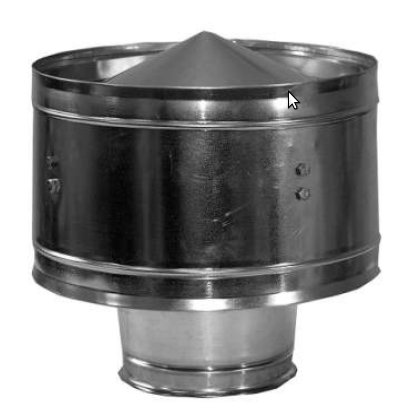

Назначение и конструкция дефлектора

Данное аэродинамическое устройство служит для отклонения потоков воздуха и усиления силы тяги в дымоходной конструкции. Это происходит благодаря разрежению, создаваемому в результате понижения давления, когда перемещающийся воздушный поток обтекает препятствия.

Другими словами, боковой ветер сталкивается с дефлектором, обходит его и обеспечивает разрежение в месте выхода из дымовой трубы, после чего в дымоходе возрастает тяга. Когда воздушный поток идет сверху, то разрежение формируется за счет воздуха, отраженного от кровли, который меняет направление передвижения на противоположное.

Монтируют дефлектор в наивысшей части трубы. Он имеет нюансы применения: в ветреную погоду устройство является хорошей защитой от опрокидывания тяги, а при безветрии оно бесполезно.

Сначала дефлекторы были изобретены для систем вентиляции, а затем их стали часто задействовать в качестве дымососа для бытового котла. Их конструкция отличается простотой. Различие между устройствами для вентиляции и агрегатами заключается в материалах для их изготовления. Дефлекторы для твердотопливных приборов делают из нержавейки и сплавов, устойчивых к коррозийным процессам и высоким температурам. Достаточно часто устанавливают термосмесительный клапан для твердотопливного котла, который позволяет котлу работать более эффективно.

В комплекте с таким котлом используют следующие варианты данного устройства:

  • круглый «Волпер»;
  • звездообразный «Шенард»;
  • многоярусное приспособление;
  • дефлектор Григоровича.

Каждый из них хорошо справляется со своим назначением, предотвращает опрокидывание тяги и усиливает ее при наличии ветра.

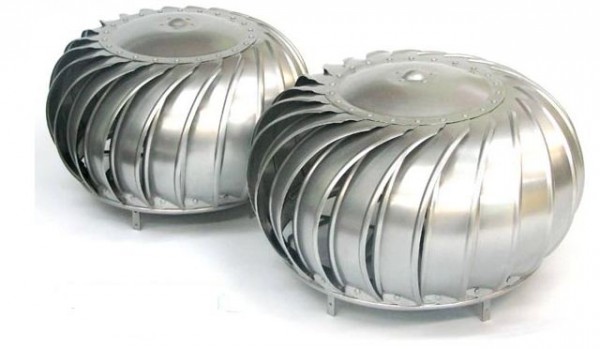

Турбовент

У него имеется еще одно название — ротационная турбина. Данное механическое устройство под напором ветра начинает вращаться в определенном направлении и образует разрежение в месте выхода из дымоотводящей трубы. Особенность турбины в том, что создаваемая ею степень разрежения прямо пропорциональна скорости ветра, причем это не зависит его направления.

В итоге при ветреной погоде сила тяги бывает слишком большой. При безветрии ротационная турбина не действует. Она состоит из шара с лопастями, монтаж которого защищает дымоход от воздействия осадков.

Флюгарка

Данное ветрозащитное устройство может устранять воздействие ветра и при этом обеспечивать в дымоходе условия для тяги. Конструкция флюгарки позволяет ей свободно вращаться под действием потоков воздуха и принимать положение, при котором исключено задувание ветра. Ее монтаж стабилизирует тягу. При использовании флюгарки надо контролировать состояние, в котором находятся подшипники вращения.

Дымосос электрический

При подборе дымососов для твердотопливных бытовых агрегатов необходимо учитывать, что они не заменяют дымовую трубу и их задействуют лишь с котлом. Устанавливают устройство исключительно на исправном дымоходе, имеющем диаметр, соответствующий мощности печки.

Когда сжигают твердое топливо, существует риск появления угарного газа и поэтому безопасности эксплуатации уделяют повышенное внимание. Дымосос задействуют в качестве вспомогательного оборудования, улучшающего процесс сжигания дров. Это означает, что без него агрегат должен качественно работать.

Данное устройство это тот же вентилятор, который способен функционировать при значительной температуре в пределах 200-250 градусов.

Вентилятор — дымосос для котла в зависимости от конструкционных особенностей бывает:

  1. С колесом вентилятора, посаженным на вал двигателя. Несмотря на то, что устройство экономично и компактно, ему требуется контроль и техобслуживание.
  2. С колесом, посаженным на вал привода. Отличается надежностью и долговечностью, но имеет большие габариты.

Оба вида дымососов энергозависимы и работают от электроэнергии. Основной характеристикой их функционирования является разрежение, которое образуется в дымовой трубе.

При выборе дымососа обращают внимание на ряд теххарактеристик:

  • разрежение в дымоходе;
  • частоту, с которой вращается колесо;
  • габаритные параметры;
  • объем отводимых дымовых газов.

Делая выбор устройства, когда предстоит установка дымососа для котла своими руками, проще будет сопоставить между собой номинальный объем выводимых дымовых газов и этот же параметр у нагревательного агрегата.

Основным условием, обеспечивающим эксплуатацию твердотопливного прибора, является исправный дымоход, способный обеспечить вывод газов и безопасное сжигание топлива.

Своими руками дымосос для твердотопливного котла можно изготовить, но для этого нужно приобрести детали заводского производства. Главное в этом устройстве — электродвигатель и вентилятор. При их покупке следует уделить внимание их правильной центровке.

Для домашнего варианта дымососа для твердотопливного котла достаточно диаметра вентилятора, равного 15 – 18 сантиметров. При работе электродвигателя с вентилятором, у которого нарушена центровка, появляется вибрация, создающая дискомфорт в виде гула.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
