УАЗ 3163: тормозная система и вакуумный усилитель тормозов

Тормозная система на внедорожнике УАЗ Патриот состоит из двух систем: рабочей и стояночной. Рабочая используется во время движения для торможение автомобиля при нажатии на педаль, посредством воздействия на все 4 колеса. Стояночная предназначена для торможения автомобиля во время стоянки, и торможение происходит за счет фиксации в неподвижном состоянии только задних колес. Рассмотрим, что же собой представляет тормозная система внедорожника UAZ 3163 в целом и для чего нужен вакуумный усилитель.

Схема и описание

Представим принципиальную схему тормозного контура УАЗ Патриот, на основании которой рассмотрим основные конструктивные элементы и определимся с их назначением.

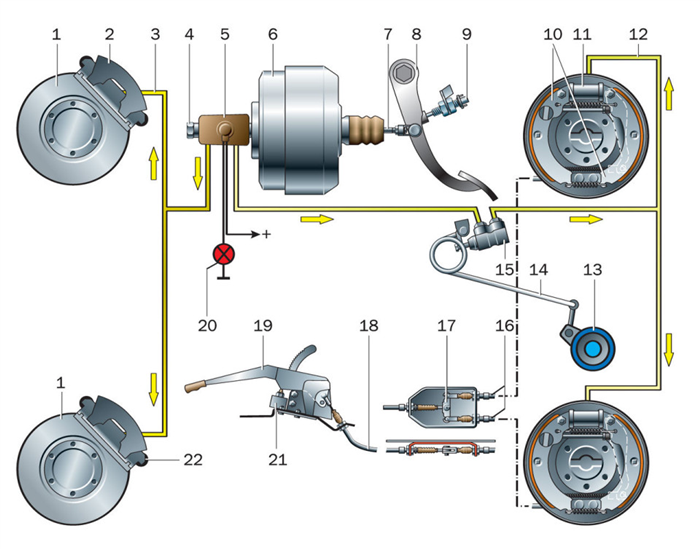

Принципиальная схема тормозного контура УАЗ 3163

На внедорожнике тормозная система является гидравлической, то есть, функционирование рабочих элементов происходит посредством увеличения давления жидкости в тормозном контуре. На схеме, под номером 1 представлен передний тормозной диск, с помощью которого осуществляется торможение колес, при воздействии на него тормозных колодок (22). Суппорт (2) служит основным элементом, в котором установлены передние колодки, а также цилиндры с поршнями. Поршни воздействуют на колодки при увеличении давления в цепи.

Под номером 9 показан контакт, который замыкается при нажатии на педаль тормоза и происходит загорание сигнала стоп. Толкатель 7 представляет собой стальное основание, которое соединяет педаль тормоза с рабочим поршнем. Рабочий привод находится в усилителе 6, посредством которого идет подача жидкости к основным узлам контура торможения. В цепи установлен пластиковый прозрачный бачок (5), который заполнен жидкостью. При падении уровня жидкости в бачке ниже нормы, срабатывает электрический контакт 20, и загорается сигнальная лампа на панели приборов УАЗ Патриот.

С главного цилиндра 4 жидкость поступает по магистралям 3 ко всем рабочим узлам (передним и задним колесам). Регулятор давления 15 предназначен для автоматического изменения величины силы. Через регулятор давления поступает подача тормозной жидкости к заднему контуру. Задний контур состоит из цилиндра 11, поршня, двух колодок 11. Установлены они в барабане, и при нажатии на педаль тормоза или при выжиме ручника, колодки к нему прижимаются.

Стояночная система представлена в виде рычага или ручника 19, при отжимании которого происходит замыкание контактов 21 и срабатывает сигнальная лампа на панели приборов. К ручнику подведен стальной трос 18, который натягивается при отжимании рычага. Под днищем автомобиля УАЗ Патриот находится уравнитель 17, к которому подведены два стальных троса 16 от задних колес. При выжимании ручника происходит натяжение основного троса, а он приводит в действие задние устройства. Тросы приводят в действие колодки, тем самым осуществляется фиксирование автомобиля в неподвижном состоянии.

Усилитель

Вакуумный усилитель представляет собой стальной корпус, расположенный под капотом. Корпус разделен на две части — вакуумную и атмосферную. Вакуумный усилитель имеет также камеру, соединяющуюся с устройством благодаря обратному клапану и впускному коллектору. Вакуумный усилитель в конструкции имеет поршень, который перемещается под воздействием толкателя. Таким образом, принцип работы данного изделия основан на формировании разницы давления в обеих камерах. Благодаря данному перепаду осуществляется воздействие на толкатель и поршень цилиндра. В результате от незначительного приложения силы, создается давление в контуре, способное осуществить остановку движущегося автомобиля.

Вакуумный усилитель со временем приходит в негодность и требуется его замена. Каталожный номер данного изделия для автомобиля UAZ Patriot — 3163-3510010. Проверить исправность изделия можно путем нажатия на педаль тормоза до упора в количестве 2-3 раз. На выжатой педали до упора необходимо запустить мотор и посмотреть, если педаль переместится вперед, то устройство работает исправно, а если нет, то требуется проверить герметичность изделия и его исправность.

Блог про Уаз

Автомобиль Уаз Патриот имеет две независимые тормозные системы : рабочую и стояночную. Рабочая тормозная система оснащена гидравлическим приводом, обеспечивающим торможение при движении автомобиля, стояночная тормозная система затормаживает автомобиль на стоянке.

Рабочая тормозная система Уаз Патриот, устройство, узлы и агрегаты.

На автомобиле Уаз Париот применена двухконтурная рабочая тормозная система с дисковыми механизмами на передних колесах и барабанными на задних. Один контур приводит тормозные механизмы передних колес, другой — тормозные задних колес. При отказе одного из контуров, рабочая тормозная система использует второй контур, обеспечивающий остановку автомобиля, хотя и с меньшей эффективностью.

Оба контура приводятся в действие от одной педали, которая крепится к кронштейну на кузове. В гидравлический привод, помимо педали тормоза, входят вакуумный усилитель, главный тормозной цилиндр, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами, трубопроводы.

Привод стояночной тормозной системы ручной механический на задний карданный вал. Гидравлическую систему тормозов объединяют в одно целое металлические трубки и шланги. Система заполнена тормозной жидкостью , которую необходимо периодически заменять.

Схема трубопроводов гидропривода тормозной системы Уаз Патриот без антиблокировочной системы ABS.

Схема трубопроводов гидропривода тормозной системы Уаз Патриот с антиблокировочной системой ABS.

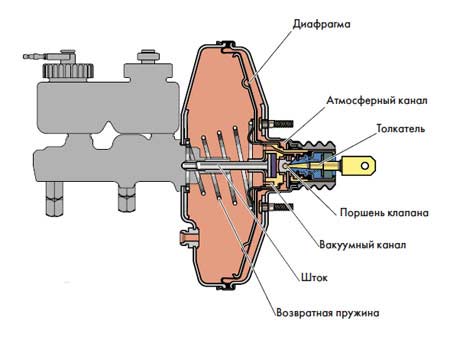

Вакуумный усилитель тормозов.

Установлен между механизмом педали тормоза и главным тормозным цилиндром. При торможении за счет разрежения во впускной трубе (ресивере) двигателя он через шток и поршень первой камеры главного тормозного цилиндра создает дополнительное усилие, пропорциональное усилию на педали.

Читать еще:  Скутер схватывает но не заводится 4т

В шланге, соединяющем вакуумный усилитель с ресивером, установлен обратный клапан. Он поддерживает разрежение в усилителе при его падении во впускной трубе и препятствует попаданию топливовоздушной смеси в вакуумный усилитель.

Главный тормозной цилиндр гидравлического привода тормозов.

Состоит из двух отдельных камер, соединенных с независимыми гидравлическими контурами. Первая камера связана с передними тормозными механизмами, вторая — с задними. Главный цилиндр снабжен бачком, внутренняя полость которого разделена перегородкой на два отсека. Каждый отсек питает одну из камер главного цилиндра.

При нажатии на педаль тормоза поршни главного цилиндра начинают перемещаться, рабочими кромками перекрывают компенсационные отверстия, камеры и бачок разобщаются и начинается вытеснение тормозной жидкости. На автомобилях Уаз Патриот, оснащенных антиблокировочной системой (ABS) тормозов, в отверстия главного тормозного цилиндра ввернуты штуцера трубок, подводящих тормозную жидкость к гидравлическому блоку ABS.

Дисковые тормозные механизмы передних колес.

Дисковые, с автоматической регулировкой зазора между тормозными колодками и диском, с плавающей скобой. Подвижная скоба образована суппортом с двухпоршневым рабочим цилиндром. Направляющая скоба колодок прикреплена болтами к поворотному кулаку передней подвески. Подвижная скоба прикреплена болтами к направляющим пальцам, которые установлены в отверстиях направляющих колодок.

Направляющие втулки смазаны консистентной смазкой и защищены резиновыми чехлами. В полости колесного цилиндра установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском, поверхность которого защищена щитом тормоза.

При торможении поршень под действием давления жидкости прижимает внутреннюю колодку к диску, в результате силы реакции суппорт перемещается на пальцах и наружная колодка тоже прижимается к диску причем усилия прижатия колодок оказываются одинаковыми. При растормаживании поршень за счет упругости уплотнительного кольца отводится от колодки, между колодками и диском образуется небольшой зазор.

Барабанные тормозные механизмы задних колес.

Барабанные, с автоматической регулировкой зазора между колодками и барабаном.

Тормозные колодки приводятся в действие одним гидравлическим рабочим цилиндром с двумя поршнями.

Регулятор давления тормозных сил в гидроприводе задних тормозов.

На автомобилях Уаз Патриот не оборудованных антиблокировочной системой тормозов ABS, устанавливается регулятор давления тормозных сил. Он автоматически корректирует давление тормозной жидкости в тормозных механизмах задних колес в зависимости от загрузки автомобиля.

При осмотрах автомобиля особое внимание надо обратить на расположение контрольной заглушки регулятора и отсутствие подтекания из под нее тормозной жидкости. В нормальном состоянии заглушка должна быть утоплена в отверстие корпуса регулятора до упора.

Выступание заглушки из отверстия и подтекание тормозной жидкости означают потерю герметичности уплотнительных манжет, и неисправность регулятора. В этом случае он подлежит ремонту или замене. При исправном регуляторе давления и правильно выполненной регулировке привода должно быть некоторое опережение блокировки передних колес относительно задних.

Стояночная тормозная система Уаз Патриот.

Стояночный тормоз приводится в действие механически, состоит из рычага, тяг с регулировочными гайками, троса и барабанного тормоза, расположенного перед задним карданным валом. Задний наконечник троса соединен с рычагом механизма стояночного тормоза. Рычаг привода стояночного тормоза, закрепленный между передними сиденьями на тоннеле пола, оборудован механизмом регулировки натяжения тросов.

Стояночная тормозная система не требует особого ухода. При текущем ремонте проверьте степень износа его деталей, убедитесь в исправности зубьев сектора и собачки. Чрезмерно изношенные детали замените. При обнаружении обрыва оболочек или проволок троса замените трос новым.

Размеры, допуски и посадки сопряженных деталей тормозных систем Уаз Патриот.

Особенности эксплуатации тормозной системы Уаз Патриот.

Свободный ход педали тормоза при не работающем двигателе должен быть примерно 8-11 мм. Слишком малый свободный ход свидетельствует о заедании рабочего цилиндра, обусловливает повышенный расход топлива и ускоренный износ тормозных колодок. Слишком большой свободный ход — признак сверхнормативных зазоров в механизме педали или нарушения герметичности гидропривода тормозной системы.

Если свободный ход уменьшается при неоднократном нажатии на педаль, то есть она становится жестче, значит в системе воздух. Если полный ход педали начинает увеличиваться, система не герметична. Если при торможении педаль тормоза начинает вибрировать, вероятнее всего, покороблены тормозные диски. К сожалению, в такой ситуации их надо только менять, причем сразу оба.

Если при торможении машину начинает тянуть в сторону, проверьте рабочие цилиндры, возможно, потребуется их ремонт или замена. Если в передней подвеске появился стук, пропадающий при торможении, проверьте затяжку болтов крепления суппорта. После замены тормозных колодок до начала движения обязательно несколько раз нажмите на педаль тормоза, поршни в рабочих цилиндрах должны встать на место.

Возможные неисправности тормозной системы Уаз Патриот, их причины.
Увеличенный рабочий ход педали тормоза.

— Утечка тормозной жидкости из рабочих тормозных цилиндров.
— Воздух в гидроприводе тормозов.
— Повреждены резиновые уплотнительные кольца в главном тормозном цилиндре.
— Повреждены резиновые шланги гидропривода тормозов.
— Повышенное биение тормозного диска, более 0,05 мм.

Недостаточная эффективность торможения.

— Замасливание накладок колодок тормозных механизмов.
— Заклинивание поршней в рабочих цилиндрах.
— Полный износ накладок тормозных колодок.
— Перегрев тормозных механизмов.
— Применение низкокачественных колодок
— Нарушение герметичности одного из контуров, сопровождается провалом педали тормоза.

Неполное растормаживание всех колес.

— Отсутствует свободный ход педали тормоза.
— Нарушена регулировка толкателя педали тормоза.
— Разбухание резиновых уплотнителей главного цилиндра вследствие попадания в жидкость бензина, минеральных масел и тому подобное.
— Заклинивание поршня главного цилиндра.

Притормаживание одного колеса при отпущенной педали.

— Излом или ослабление стяжной пружины колодок заднего тормоза.
— Заедание поршня в рабочем цилиндре в следствии загрязнения или коррозии корпуса.
— Разбухание уплотнительных колец рабочего цилиндра из-за попадания в жидкость посторонних примесей.
— Нарушение положения суппорта относительно тормозного диска при ослаблении болтов крепления к поворотному кулаку.
— Неправильная регулировка стояночной тормозной системы.

Читать еще:  Чем грозит проезд на красный сигнал светофора
Занос или увод автомобиля в сторону при торможении.

— Заклинивание поршня рабочего цилиндра.
— Закупоривание какой-либо стальной трубки вследствие вмятины или засорения.
— Загрязнение или замасливание дисков, барабанов и накладок тормозных колодок.
— Неисправны регуляторы давления.
— Нарушены углы установки колес.
— Разное давление в шинах.
— Не работает один из контуров тормозной системы, сопровождается снижением эффективности торможения.

Увеличенное усилие на педали тормоза при торможении.

— Неисправен вакуумный усилитель.
— Поврежден шланг, соединяющий вакуумный усилитель и впускную трубу двигателя (ресивер), или ослаблено его крепление.
— Разбухание резиновых уплотнителей цилиндров из-за попадания в жидкость бензина, минеральных масел и тому подобное.

Писк или вибрация тормозов.

— Ослабление стяжных пружин тормозных колодок заднего тормоза.
— Образование овальности тормозных барабанов.
— Замасливание фрикционных накладок.
— Износ накладок или инородные включения в них.
— Чрезмерное биение или неравномерный износ, ощущается по вибрации педали тормоза, тормозного диска.

Замена задних тормозных колодок УАЗ Патриот

Колодки задние для УАЗ Патриот предназначены для торможения колес заднего моста и удержания автомобиля на стоянке. От состояния накладок и тормозных барабанов зависит безопасность эксплуатации машины, поэтому необходимо регулярно обслуживать узлы и менять изношенные детали.

Устройство задних тормозных колодок

Задние тормозные колодки автомашины Patriot представляют собой металлические основания изогнутой конфигурации. На внешней поверхности приклепаны накладки из фрикционного материала, который прижимается к внутренней поверхности барабана. Для привода элементов используется гидравлический цилиндр, подключенный к тормозной системе. В конструкции тормозного механизма предусмотрены пружины, обеспечивающие отвод накладок от поверхности трения после отпускания педали тормоза.

На ранних выпусках автомобилей УАЗ Патриот для удержания машины на стоянке использовался отдельный узел барабанного типа, смонтированный на приводе заднего моста. С августа 2013 г. завод внедрил систему нового образца с тросами, проведенными к барабанным узлам заднего моста. При поднятии рычага основные колодки прижимаются качалкой к поверхности барабана, обеспечивая удержание автомобиля на наклонных участках дороги.

Когда менять колодки на УАЗ Патриот

Замена задних тормозных накладок производится только комплектом, поскольку из-за разной толщины накладок не обеспечивается равномерное торможение. Завод-производитель заявляет срок службы деталей не менее 50 тыс. км. Но при движении по бездорожью во внутренние полости тормозов попадает абразив, ускоряющий износ механизмов.

Для осмотра состояния деталей требуется поднять машину на домкрате, а затем снять задние колеса и чугунные барабаны.

Повреждения колодок, при которых детали подлежат замене:

  • при толщине фрикционного слоя менее 1,5 мм;
  • при попадании на поверхность накладки смазочных материалов;
  • при обнаружении механических повреждений фрикционного слоя;
  • при разрушении металлического основания из-за низкого качества материала или ошибок при установке.

Какие задние колодки ставить на УАЗ Патриот

Детали отличаются в зависимости от типа применяемой раздаточной коробки:

  1. На машинах с классическим редуктором, выпущенных до 2013 г., использовались детали 3151-3501090-10 (спереди) и 3151-3502091-10 (сзади), имеющие ширину рабочей поверхности 50 мм. Завод поставляет на рынок запчастей несимметричные оригинальные накладки 3160-3502105-10 и 3160-3502106-10, которые приклепывают к основанию при помощи 8 и 12 заклепок соответственно. Рекомендуется использовать оригинальные фиксаторы размером 4*9 мм, поставляемые заводом под каталожным номером 3151-3501107.
  2. С началом использования элементов трансмиссии производства «Деймос» изменилась конструкция задних тормозных механизмов. Для машин, собранных после августа 2013 г., следует использовать накладки нового типа. Детали поставляются комплектом 3163-3502082, который собран из элементов с каталожными номерами 3163-3502088 и 3163-3502089.

Аналоги задних колодок

На рынке запасных частей имеются детали, выпущенные сторонними производителями:

  1. Набор производства компании Альфа номер А250004 (только на 1 сторону). Детали подходят для машин со стояночным тормозом на заднем колесе, цена находится в пределах 500 руб.
  2. Детали для машины раннего образца выпускаются фирмой АДС. Производитель предлагает колодки стандартного типа и с усиленной конструкцией. Элементы продаются попарно, стоимость набора составляет 700 руб.
  3. Набор СЭД-ВАД, предназначенный для поздних машин (цена 400 руб.).

Процесс замены

Алгоритм замены накладок нового образца на машине 2016 г., оснащенной раздаточным редуктором «Деймос», состоит из этапов:

  1. Установить упоры под передние колеса, а затем поднять домкратом заднюю часть машины. Установить под порог страховочную опору, предотвращающую падение автомобиля на землю при поломке домкрата. Рычаг стояночного тормоза находится в опущенном состоянии.
  2. Отвернуть гайки крепления и снять колесо со ступицы.
  3. Выкрутить винты, удерживающие тормозной барабан. Поскольку элементы ржавеют, то для откручивания используется зубило или ударная отвертка.
  4. Стянуть внешний корпус тормозного механизма при помощи болтов М8, которые равномерно вкручиваются в штатные отверстия для крепления детали на ступице.
  5. Осмотреть внутреннюю часть снятого тормозного узла. Если на поверхности имеется бортик (появляется в результате выработки детали), то он стачивается на токарном станке. При износе детали свыше регламентированного предела элемент подлежит замене. При эксплуатации изношенной детали происходит чрезмерный выход поршней из гидравлического цилиндра, что приводит к выдавливанию манжеты и заклиниванию узла.
  6. Утопить поршни цилиндра, равномерно сжав тормозные колодки к центру. Рекомендуется отвернуть крышку бачка с жидкостью и откачать 10-15 мл вещества.
  7. Отвернуть опорные пальцы, расположенные в нижней части колодок. Снять пружины, соединяющие колодки между собой и с рычагом привода стояночного тормозного узла.
  8. Снять изношенные детали, а затем смонтировать на штатное место новые элементы. Перед началом установки из полости тормозного узла удаляются продукты износа колодок и грязь, осматриваются резиновые элементы тормозного цилиндра. При обнаружении разрывов или течи жидкости требуется заменить привод на деталь в сборе.
  9. Установить в верхнее положение регулировочный клин (находится в верхней части колодок). Для удержания деталей используется отверстие, выполненное в основании колодки. В канал вставляется болт размера М8 или стальной стержень подходящих диаметра и длины. Клин и дополнительная пружина обеспечивают автоматическую корректировку зазора в процессе эксплуатации автомобиля.
  10. Надеть на место пружины, а затем выполнить предварительную регулировку положения тормозных элементов. Определение позиции обеспечивает корректную работу стояночного тормоза и исключает вероятность трения фрикционных накладок о внутреннюю поверхность барабана при движении автомобиля.
  11. Установить на штатное место чугунный корпус механизма, а затем выполнить 3-4 нажатия на педаль управления тормозной системой автомобиля. Для корректировки положения накладок необходимо развести элементы ключом на 6 мм, которым проворачиваются пальцы.
Читать еще:  Что делать если не оплатил парковку сразу

При настройке стояночного привода владельцы сталкиваются с проблемой заедания тросов в оболочках. Для восстановления работоспособности под чехол заливается жидкая смазка. Затем необходимо прижать рычаг, расположенный сзади механизма, к опорному диску. При опущенном рычаге производится нажатие на педаль, клин освободится и подтянется пружиной на 1 или 2 зуба, обеспечивая корректировку зазора между накладкой и поверхностью барабана.

На машинах со стандартной раздаточной коробкой (выпуска до августа 2013 г.), используется отдельный узел для фиксации автомобиля на стоянке. Для замены колодок основного тормоза требуется вывесить колесо и снять детали, закрывающие колодки. Конструкция узлов и методика снятия не отличаются от процедуры при обслуживании автомашины с редуктором «Деймос». Затем с кромки цилиндра снимается защитный колпак и отверткой демонтируется стяжная пружина. После разведения руками колодок пружина вынимается из посадочного места.

Снять боковые крепления колодок, удерживая стержень рукой и одновременно поворачивая тарелку на 90°. Извлечь пружину и фиксирующие элементы, а затем отвернуть крепления опорных пальцев.

Поскольку резьбовые соединения расположены под днищем машины, то для облегчения процедуры на поверхности наносится жидкость типа WD40. Вынуть пальцы, что позволит снять изношенные колодки совместно с пластиной опорных элементов.

Удалить грязь и осмотреть детали механизма, поврежденные или корродированные элементы подлежат замене. Перед сборкой на внутреннюю поверхность щита наносится тонкий слой тугоплавкой смазки для тормозных узлов, снижающий силу трения колодок при работе. После установки деталей производится регулировка зазора путем вращения опорных пальцев (расположены со стороны днища на щите). При корректной настройке колесо вращается свободно, не задевая о фрикционную накладку чугунным барабаном.
