Блок абс шевроле нива

Конструкция АБС автомобиля Нива Шевроле

В вариантном исполнении на автомобиль устанавливается ABS тормозов

Антиблокировочная система тормозов является частью рабочей тормозной системы автомобиля и предназначена для автоматического регулирования степени проскальзывания колес в направлении их вращения во время торможения за счет изменения давления тормозной жидкости в рабочих тормозных цилиндрах с целью предотвращения потери управляемости и устойчивости автомобиля и повышения эффективности торможения.

АБС также выполняет функции распределения тормозных сил по осям автомобиля и распределения тормозных сил по бортам автомобиля при торможении в повороте.

АБС состоит из следующих основных узлов:

— двух датчиков скорости передних колес;

— двух датчиков скорости задних колес;

— двух роторов передних колес. Ротор переднего колеса входит в состав наружного шарнира;

— двух роторов задних колес. Ротор заднего колеса входит в состав полуоси;

Гидроагрегат конструктивно состоит из электронного блока управления и гидромодулятора, содержащего электромагнитные клапаны, возвратный насос и электродвигатель возвратного насоса.

Датчики скорости колес вырабатывают сигналы о скорости каждого колеса автомобиля, которые передаются в электронный блок управления гидроагрегата.

В основу работы колесных датчиков положен принцип электромагнитной индукции. При вращении колеса мимо датчика проходят зубцы и впадины специального ротора и наводят в обмотке датчика электрический сигнал, частота которого пропорциональна угловой скорости колеса и количеству зубцов на роторе.

Электронный блок управления производит логическую обработку сигналов о скорости колес и, в зависимости от их состояния (чрезмерное ускорение или замедление колеса), направляет управляющие команды к гидромодулятору.

Гидромодулятор по полученным командам, включая или отключая электромагнитные клапаны, снижает, повышает или удерживает постоянным давление тормозной жидкости в колесных тормозных цилиндрах, обеспечивая тем самым оптимальное регулирование тормозных сил. При снижении давления излишняя тормозная жидкость перекачивается возвратным насосом в главный тормозной цилиндр.

Принципиальная схема АБС приведена на рисунке

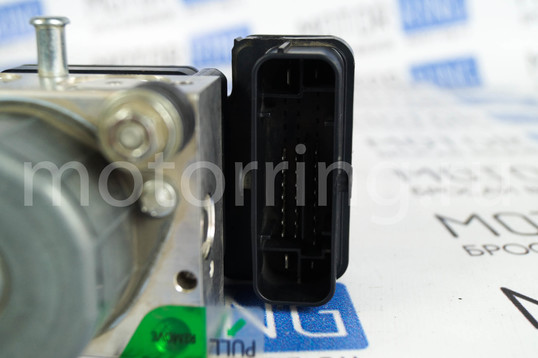

Назначение контактов разъема гидроагрегата:

1 — Клемма «+» АКБ. Напряжение питания ЭВН гидроагрегата.

3 — Выход на лампу диагностики электронного распределения тормозных сил.

4 — Входной сигнал переднего правого ДСК.

6 — Выход/вход К-линия.

8 — Входной сигнал переднего левого ДСК.

13 — «Масса». Общий провод питания ЭВН гидроагрегата.

16 — Напряжение питания переднего правого ДСК.

17 — Напряжение питания заднего правого ДСК.

18 — Входной сигнал заднего левого ДСК.

19 — Напряжение питания переднего левого ДСК.

25 — Клемма «+» АКБ. Напряжение питания ЭМК гидроагрегата.

27 — Выход на лампу диагностики антиблокировочной системы тормозов.

28 — Клеммы «15» выключателя зажигания. Напряжение питания ЭБУ ГА.

29 — Входной сигнал заднего правого ДСК.

30 — Вход от выключателя сигнала торможения.

31 — Напряжение питания заднего левого ДСК.

38 — «Масса». Общий провод питания ЭМК и ЭБУ гидроагрегата.

Диагностика АБС

Контрольная лампа антиблокировочной системы тормозов (АБС) загорается на короткое время желтым светом при включении зажигания.

Это свидетельствует о выполнении самотестирования и работоспособности лампы индикации.

— лампа не загорается при включении зажигания, загорается и не гаснет, загорается во время движения, в системе возможно наличие неисправностей.

Загорание лампы АБС, за исключением самотестирования при включении зажигания, свидетельствует о неработоспособности АБС. При этом работа гидравлического привода тормозов не нарушается, но тормоза в автомобиле будут работать так, как если бы АБС в автомобиле не было.

Контрольная лампа электронного распределения тормозных сил загорается на короткое время красным светом при включении зажигания одновременно с лампой АБС. Это свидетельствует о выполнении самотестирования системы и работоспособности лампы индикации.

— лампа не загорается при включении зажигания, загорается и не гаснет, загорается во время движения, в системе возможно наличие неисправностей.

Загорание лампы электронного распределения тормозных сил всегда происходит одновременно с контрольной лампой АБС.

Одновременное загорание лампы АБС и лампы электронного распределения тормозных сил, за исключением самотестирования при включении зажигания, свидетельствует об отказе всех функций АБС.

Для просмотра кодов неисправностей и параметров АБС используется диагностический прибор ДСТ-2, 10,12 с соответствующей прошивкой.

Перечень кодов неисправностей АБС, отображаемых диагностическим прибором:

Код — Описание кода

С0035 — Неисправность датчика скорости переднего левого колеса

С0040 — Неисправность датчика скорости переднего правого колеса

С0045 — Неисправность датчика скорости заднего левого колеса

С0050 — Неисправность датчика скорости заднего правого колеса

С0060 — Неисправность цепи впускного клапана переднего левого колеса

С0065 — Неисправность цепи выпускного клапана переднего левого колеса

С0070 — Неисправность цепи впускного клапана переднего правого колеса

С0075 — Неисправность цепи выпускного клапана переднего правого колеса

С0080 — Неисправность цепи впускного клапана заднего левого колеса

С0085 — Неисправность цепи выпускного клапана заднего левого колеса

С0090 — Неисправность цепи впускного клапана заднего правого колеса

С0095 — Неисправность цепи выпускного клапана заднего правого колеса

Читать еще:  Тест драйв шевроле спарк

С0110 — Неисправность цепи мотора помпы гидромодуля

С0121 — Неисправность цепи реле клапанов

С0161 — Неисправность цепи переключателя тормозов

С0245 — Ошибка частоты датчика скорости колеса

С0550 — Неисправность ЭБУ

С0800 — Неисправность цепи питания устройства

С0640 — Некорректно запрограммирована информация в EEPROM или дефектна ячейка EEPROM

При обнаружении кодов неисправностей С0035, С0040, С0045 и С0050 проверьте электрические цепи к соответствующему ДСК на обрыв и замыкание, проверьте напряжение питания соответствующего ДСК (U пит ДСК ≥ 0,8 U пит ЭБУ).

При обнаружении кода неисправности С0110 проверьте напряжение питания на контакте 1 колодки жгута к гидроагрегату.

При обнаружении кода неисправности С0121 проверьте напряжение питания на контакте 25 колодки жгута к гидроагрегату.

При обнаружении кода неисправности С0161 проверьте электрическую цепь к выключателю сигнала торможения на обрыв и замыкание.

На контакте 30 колодки жгута к гидроагрегату должно быть:

входное напряжение низкого уровня не более 0,3 U пит;

входное напряжение высокого уровня не менее 0,8 U пит.

При обнаружении кода неисправности С0245 проверьте надежность крепления ДСК и зазоры между ДСК и ротором.

Зазор между датчиком скорости переднего колеса и зубцами ротора переднего колеса должен быть 0,72-1,33 мм.

Зазор между датчиком скорости заднего колеса и зубцами ротора заднего колеса должен быть 0,13-1,12 мм.

При обнаружении кода неисправности С0800 проверьте напряжение питания на контакте 28 колодки жгута к гидроагрегату. Оно должно быть в пределах (10-16) В.

При обнаружении кодов неисправностей С0060, С0065, С0070, С0075, С0080, С0085, С0090, С0095, С0550, замените гидроагрегат.

Неисправность, соответствующая коду С0640, не является критической. В случае ее возникновения допускается дальнейшая эксплуатация автомобиля.

Блок предохранителей АБС

Блок предохранителей АБС находится в моторном отсеке на кронштейне рядом с аккумулятором

40А – Электродвигатель возвратного насоса гидроагрегата АБС

25 А – Электромагнитные клапаны гидроагрегата АБС

5А – Электронный блок управления гидроагрегата АБС

Чтобы поменять предохранители, отжимаем фиксатор крышки блока предохранителей АБС

Открываем крышку блока и заменяем предохранитель

Устройство антипробуксовочной системы Шеви Нивы. Возможные неисправности

Наконец-то это свершилось, отныне комплектация Шевроле Нива (Chevrolet Niva) включает в себя пакет безопасности — это фронтальные подушки безопасности и АБС. С одной стороны этим сейчас никого не удивишь, но для отечественного автомобиля, которым по сути и является Шеви Нива, это уже что-то. Ну что ж, дело теперь за двигателем. Главное чтобы это сильно не отразилось на цене, ведь и сейчас она уже не малая…

Общие сведения

Система автоматической разблокировки тормозов (ABS-система), предназначена для повышения устойчивости автомобиля в условиях резкого торможения или при движении в плохих дорожных условиях. Это обеспечивается тем, что давление в контуре тормозов регулируется в зависимости от скорости вращения колес, регистрируемой датчиками.

  1. Актюатор
  2. Передние датчики скорости
  3. Диагностический разъем (DLC1)
  4. Блок управления
  5. Контрольная лампа исправности ABS-системы
  6. Роторы датчиков скорости
  7. Задние датчики скорости
  8. Диагностический разъем (DLC1)
  9. Выключатель сигнала торможения
  10. Реле электродвигателя ABS-системы
  11. Тяговое реле соленоидного клапана

Агрегаты ABS- системы

Актюатор

В состав актюатора входят главный цилиндр, электрогидравлический насос и 4 соленоидных клапана.

Предупреждение! Системы ABS поставляются фирмами Bosch и Nippondenso. Актюатор системы фирмы Bosch имеет моноблочное исполнение и содержит встроенный процессорный блок управления и реле соленоидных клапанов, тогда как в системе Nippondenso эти компоненты смонтированы раздельно.

Электронасос предназначен для подкачки жидкости в ресиверы актюатора, через которые жидкость под давлением подается в контур тормозов.

Соленоидные клапаны управляют давлением в контуре тормозов при срабатывании системы ABS, блок клапанов содержит 4 клапана, на колесо приходится по 1 клапану.

Датчики скорости вращения колес

Датчики роторного типа, смонтированы на каждом из колес. Сигналы с датчиков поступают на блок управления.

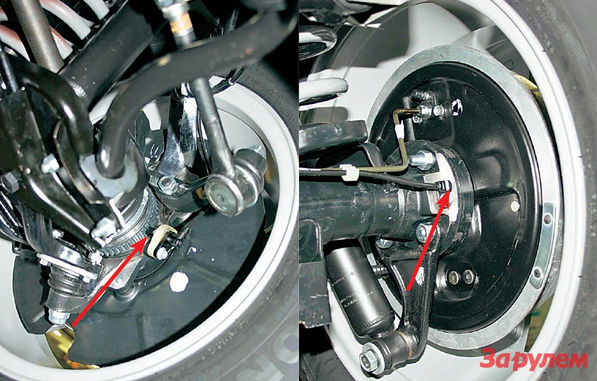

Передние датчики смонтированы на поворотном кулаке, рядом с зубчатыми кольцами роторов. Роторы конструктивно объединены с передними наружными ШРУСами полуосей.

Задние датчики смонтированы на кронштейнах задней оси, роторы конструктивно объединены с задней ступицей.

Блок управления системы ABS

Блок управления системы Nippondenso смонтирован под передней перегородкой кузова, блок управления системы Bosch смонтирован в актюаторе. На блок поступают сигналы от выключателя сигнала торможения и датчиков скорости каждого колеса. Эти сигналы являются исходными данными для регулировки давления в гидроприводе данного колеса. Блок управления также обладает функцией самодиагностики и запоминания отказов.

При отказе системы загорается контрольная лампа на панели приборов, а в память заносится код отказа, который можно считать и определить характер неисправности или неисправный узел.

Диагностические коды

Код неисправности хранится в памяти до стирания содержимого ячеек памяти, или до устранения неисправности.

При включении зажигания контрольная лампа системы ABS загорается, а после пуска двигателя гаснет. Если лампа продолжает гореть, то в системе ABS зарегистрирована неисправность.

Для доступа к кодам отказов ключ зажигания переведите в положение OFF (двигатель не работает). В системе Nippondenso достаньте перемычку выводов диагностического разъема. На системах обоих типов перемкните выводы Е1 и Тс разъема, ключ зажигания переведите в положение ON (двигатель не запущен) и считайте коды.

Цифры двузначного кода определяются по числу миганий контрольной лампы, разделенных паузой в 1,5 сек (например код 34 – 3 вспышки, пауза 1,5 сек и 4 вспышки).

Следующий код (при наличии еще одной неисправности) появляется через 2,5 сек после первого. Если система исправна, то лампа мигает с периодом 0,5 с.

Читать еще:  Замена прокладки нива шевроле

Характер отказа определите по прилагаемой таблице.

После считывания сотрите коды, для чего перемкните выводы Е1 и Тс разъема, ключ зажигания переведите в положение ON (двигатель не запущен) и нажмите на педаль не менее 8 раз в течение 5 сек. Снимите перемычку и поставьте на место крышку разъема. Сдайте автомобиль в автосервис.

Блок абс шевроле нива

Этот товар выбрали 1 покупатель

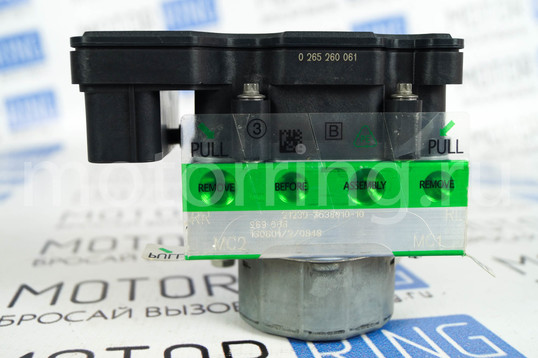

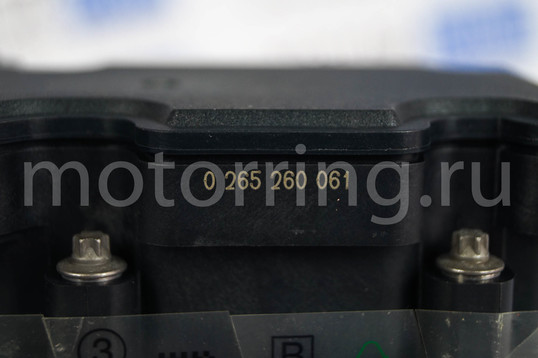

Оригинальный гидроагрегат, который поставляется на конвейер Автоваза.
Предназначен для замены вышедших из строя штатных.

Вес, кг: 1.2 Размеры, см: 12 х 11 х 7 Объем, м3: 0.00092

Варианты доставки товара

Обратите внимание!
Ниже указаны способы доставки, доступные именно для этого товара. В зависимости от способа доставки возможные варианты оплаты могут различаться.
С подробной информацией можно ознакомиться на странице «Доставка и оплата».

Посылка Почтой России

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 5 до 12 дней.

Посылка Почтой России 1 класс

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 2 до 5 дней. Дороже чем обычная доставка Почтой России, примерно, на 50%. Вес посылки до 2,5 кг

Экспресс-посылка EMS

Доступные способы оплаты:

  • Наложенный платеж (оплата при получении)
  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Отправка по всей России. Срок доставки — от 3 до 7 дней. Дороже чем обычная доставка Почтой России, примерно, на 100%.

Транспортные компании

Доступные способы оплаты:

  • С помощью карт Сбербанк, ВТБ, Почта Банк, Tinkoff
  • Яндекс.Деньги
  • QIWI
  • ROBOKASSA

Доставка возможна в любой населенный пункт, где есть представительство транспортной компании. Срок доставки — от 2 до 10 дней. Отправка габаритных посылок выгоднее, примерно, на 50% чем Почтой России.

Нива Шевроле 2012 с АБС проблемы с тормозами

21 марта 2012, 00:51 #1

Автомобиль Нива Шевроле 2012 с АВС. При нажатии на тормоз с включенной передачей и выжатым сцеплением слышен металлический звук в районе переднего моста и чувствуются толчки педали тормоза.

Nissan Teana 2.5 полный привод

21 марта 2012, 07:44 #2

Недостаточно иформации для обсуждения проблемы. на каком покрытии (мокром, сухом, покрытым льдом), при любом торможении и тп и тд? И еще одно уточнение-был ли опыт эксплуатации авто с АВС? Может обычное штатное срабатывание АВС воспринимается как проблема с тормозами.

21 марта 2012, 08:07 #3

С АВС раньше не ездил, покрытие было мокрое тормознул довольно резковато.

УАЗ Патриот
Lifan Breez

21 марта 2012, 09:25 #4

Fedor1952, 21 марта 2012, 08:07, #3

С АВС раньше не ездил, покрытие было мокрое тормознул довольно резковато.

это работат абс. у меня друг тоже никогда не ездил и когда сработала тоже запониковал что с тормазами неладное что то трещит и пидаль дергается. хруст это срабатывает трещетка которая недает заблокироватся колесам и педаль должна дергатся т. к идет срабатывание и ее немного назад откитывает

УАЗ Патриот
Lifan Breez

21 марта 2012, 09:27 #5

Как работает ABS?

Комиссией по дорожному движению ООН предписано, что антиблокировочная система тормозов должна входить в обязательное оборудование любого современного автомобиля. Такую систему сокращенно называют ABS.

Она оснащена устройствами управления с обратной связью, которые предотвращают блокировку колес во время торможения даже при сильном нажатии на педаль тормоза. Это улучшает управляемость и курсовую устойчивость автомобиля. Основные компоненты ABS – гидромодулятор (насос и соленоидные клапаны), датчики скорости вращения колес, электронный блок управления. Звучит красиво, но непонятно. Что ж, давайте разбираться.

На скользкой дороге правила дорожного движения предписывают водителю применять прерывистое или импульсное торможение. Водитель непрерывно нажимает и отпускает тормозную педаль, и шина при каждом торможении проходит через оптимальную зону сцепления с поверхностью дороги. Именно в этот момент эффективность торможения резко увеличивается. Примерно так же работает и ABS! Однако нащупать величину тормозного усилия, обеспечивающего торможение шины с максимальной эффективностью, не всегда под силу даже опытному водителю. На скользком покрытии оно постоянно меняется, причем для каждого колеса в отдельности. Вот и приходится водителю колдовать с тормозной педалью, подруливать в короткий миг отпускания тормоза, чтобы машину не развернуло. Кроме этого, для дополнительного антиблокировочного эффекта водитель включает (с перегазовкой, чтобы не заблокировать ведущие колеса) пониженную передачу.

Правильное выполнение этого комплекса действий требует определенных навыков. А вот на автомобиле, снабженном системой ABS, вы можете получить тот же результат без усилий! И при этом не придется суетливо крутить руль и «топтать» педаль, изображая прерывистое торможение. Все это за вас сделает «антиблок». Благодаря системе ABS водитель может во время экстренного торможения объезжать препятствие или смело тормозить в повороте. То есть независимо от усилия, прикладываемого к педали тормоза, сохраняется контроль над рулевым управлением. В США система ABS позволила сократить количество аварий со смертельным исходом в среднем на 15%.

Конструкторы системы автоматического управления торможением, должны были учесть множество факторов: варианты сцепления между шиной и дорогой, влияние неровного покрытия, изменение давления в главном тормозном цилиндре при воздействии водителя на педаль тормоза и изменение радиуса колеса, например, при установке запасного колеса. Как работает ABS, управляемая сложным электронным блоком, подающим команды гидравлическому насосу и клапанам?

Читать еще:  Лучшее масло для трансмиссии нивы шевроле

Объясню «на пальцах». Датчики подсчитывают обороты колес и непрерывно измеряют скорость их вращения. По сигналам этих датчиков электронный блок управления вычисляет среднюю скорость, которая близка к скорости автомобиля. Постоянно сравнивая параметры для каждого колеса и осредненную для всех колес скорость вращения, электроника определяет колесо, у которого скорость падает, что означает переход в предблокировочное состояние. Еще мгновение – и оно «пойдет на юз». Значит, в рабочем цилиндре этого колеса надо снизить давление.

Под воздействием сигналов блока управления система гидравлических клапанов и насосов поддерживает давление тормозной жидкости оптимальным в каждом цилиндре – даже при более сильном нажиме на педаль оно не увеличивается. Если все же обороты колеса, о котором идет речь, снова приближаются к точке юза, – откроется клапан, снижающий давление настолько, чтобы колесо начало убыстрять вращение. А когда оно разгонится выше оптимальной величины, включится насос и давление опять поднимется, но при этом – не превышая давления в цилиндрах других колес. Период уменьшения давления длится около 20 миллисекунд, а период нарастания давления, чередующийся с фазами постоянного давления, обычно продолжается примерно 200 миллисекунд. Такой цикл повторяется для каждого колеса, пока происходит экстренное торможение. Прекратится он только тогда, когда водитель отпустит педаль тормоза или скорость упадет до 5–7 км/ч. Включение ABS выдает себя своеобразным похрустыванием под капотом – это работает насос и клапаны антиблокировочного блока – и некоторым «биением» тормозной педали.

Системы ABS совершенствуются. Водитель узнает об этом прежде всего по уменьшению пульсации тормозной педали системы и по снижению громкости знакомого «стрекота». Исполнительные механизмы становятся тише. Первые системы были двухканальными с тремя датчиками (задний считывал обороты с пары колес заднего моста). Сегодня используются уже четырехканальные системы с четырьмя датчиками, по одному на каждое колесо, и четырьмя соленоидными клапанами. Такая система позволяет уверенно тормозить даже на покрытии типа «микст», то есть с разным коэффициентом сцепления справа и слева. Она умеет предотвращать вращение машины, снимая момент относительно вертикальной оси автомобиля.

Современные системы ABS могут быстро менять тормозные моменты для разных коэффициентов сцепления – например, когда тормозной путь автомобиля проходит через небольшие участки льда на асфальте. Блок управления ABS, клапаны и насосы с середины 90-х годов объединяют в модуль управления. Модуль управляет величиной давления в системе тормозов, руководствуясь информацией, полученной с датчиков скорости каждого колеса.

Мало того, антиблокировочную систему на многих автомобилях объединили с антипробуксовочной системой ASR или системой управления динамикой автомобиля VDC. Какое отношение торможение может иметь к разгону? Чтобы быстро и без потерь разогнаться, ни одно из ведущих колес автомобиля не должно чрезмерно буксовать. Пробуксовку можно нейтрализовать подтормаживанием одного из колес, а это отлично умеет делать система ABS!

При определенных условиях и состоянии дорожного покрытия на полноприводных автомобилях, имеющих блокировку дифференциала, часто сталкиваются с проблемой использования ABS. Эту проблему можно решить просто – отключать при необходимости ABS специальной кнопкой. А можно прибегнуть к специальным мерам определения скорости движения, более низким пороговым величинам замедления колес и уменьшению крутящего момента двигателя, то есть применить более сложную новейшую систему управления.

Как тормозить с ABS?

Мощным бескомпромиссным нажатием на тормозную педаль! При легком притормаживании система может не включиться. А от чрезмерного нажатия на тормоз хуже не будет: антиблокировочная система все равно не даст шинам пойти на «юз», и автомобиль будет тормозить стабильно, то есть не развернется вокруг собственной оси.

Более того, даже если педаль тормоза нажата «в пол», водитель может изменить направление тормозящего автомобиля, повернув руль в нужную сторону. Значит, тормозить можно и в повороте! Это, пожалуй, основное преимущество системы ABS.

Есть ли у системы недостатки? К сожалению, да! При торможении на неровностях, вызывающих колебания колес и осей, система включится очень рано и машину «понесет». То же происходит и при торможении на асфальте с рассыпанным по нему гравием. При съезде с дорожного полотна на траву (например, чтобы избежать лобового удара) быстро остановиться помешает, как это ни странно, работа системы ABS. Дело в том, что намертво заблокированные в «юз» колеса зароются в почву, нагребут перед собой валики из грунта, сильно сокращая тормозной путь. А система ABS способна сократить тормозной путь только при идеальных условиях, то есть когда шины имеют отличное сцепление с дорожным покрытием. Это означает, что при несоблюдении дистанции «антиблок» не устранит опасность наезда на тормозящий впереди автомобиль.

При торможении на льду водители жалуются, что «раздался знакомый стрекот и машину буквально понесло вперед». Это тоже вариант раннего срабатывания системы. Что делать в такой ситуации? Направлять колеса на снег, на полоску асфальта – короче, выискивать наименее скользкие места на дороге. Во всяком случае надо помнить – ABS против гололеда бессильна! Точно так же система не может помочь водителю в аварийной ситуации, например, при аквапланировании или при прохождении поворота с чрезмерно высокой скоростью.
