Как установить багажник на ниву шевроле

Содержание

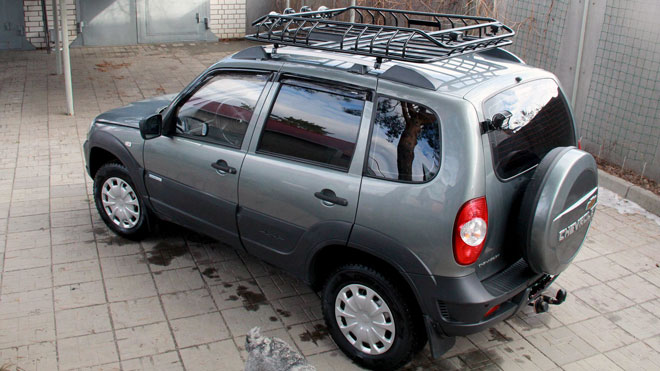

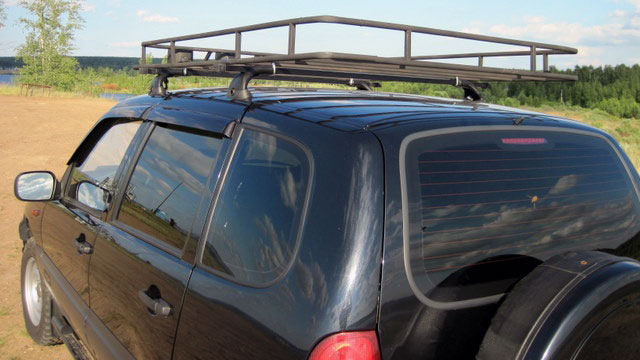

Экспедиционный багажник на Ниву Шевроле своими руками

Преимущества и недостатки экспедиционника

Существует два типа багажников, предназначенных для Нивы: закрытый бокс или экспедиционный. Последний относится к силовому типу благодаря следующим характеристикам:

  • большой вместимости (до 200 кг);

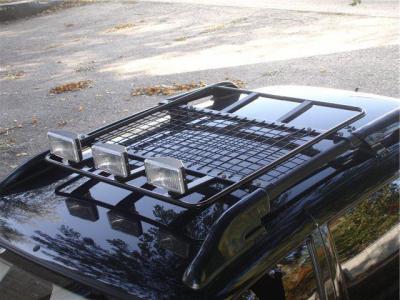

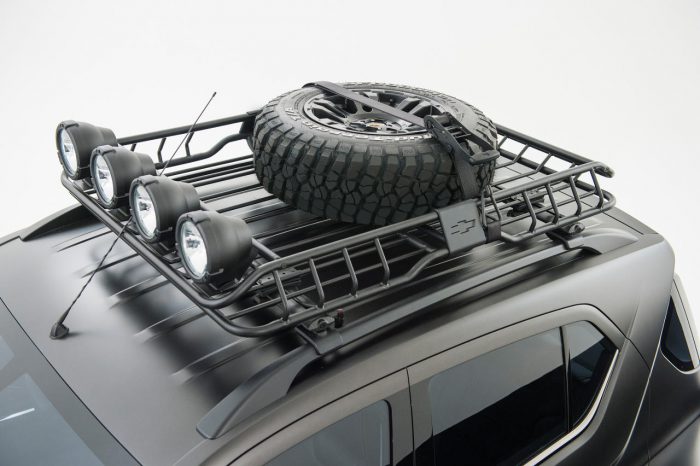

  • возможности установки дополнительных фар и прочих элементов.

Также стоит отметить внешний вид силовика, который смотрится на внедорожнике намного гармоничнее, нежели бокс, который больше подходит для легковых автомобилей.

На экспедиционник можно установить практически любой крепеж, благодаря чему можно перевозить груз любого типа.

Тем не менее, такой аксессуар обладает и рядом недостатков, а именно:

  • экспедиционный багажник ухудшает аэродинамику автомобиля;
  • груз будет находиться в открытом виде, что не очень удобно при перевозке вещей, которые не должны промокать или пачкаться;

По большому счету все эти проблемы решаемы. Например, аэродинамические характеристики багажного отделения можно улучшить за счет усовершенствованной конструкции, а сам груз накрыть полиэтиленом. Кроме этого, владельцы Нивы редко заботятся об аэродинамике, так как для поездок загород или в поход будет достаточно скорости в 90 км/ч (на этом скорости багажник не будет влиять на управляемость).

К недостаткам силовиков часто приписывают повышенные шумовые эффекты, но эти обвинения не оправданы, так как при качественной герметичной сварке и заглушке торцов такой проблемы быть не может.

А если говорить о стоимости, то силовик обойдется во столько же, сколько и бокс – порядка 15 000 рублей. Однако последний явно проигрывает экспедиционному варианту по многим параметрам. Кроме этого сделать бокс самостоятельно будет куда сложнее, чем смастерить экспедиционный багажник своими руками, чертежи которого будут представлены чуть ниже.

Итак, с чего же начать создание экспедиционника? В первую очередь необходимо определиться с материалом и произвести необходимые расчеты.

Выбираем материал, из которого будет изготовлен багажник

Выбирая основной материал для экспедиционного багажника, автолюбители часто не могут определиться между алюминием и сталью. Оба эти металла обладают своими плюсами и недостатками, поэтому перед началом изготовления силовика важно знать, что:

  • Алюминий и его сплавы обладают малым весом, что позволяет экономить топливо. Кроме этого этот материал гибок и отличается высоким сопротивлением к разрывам. Однако алюминий не выдержит сильные нагрузки, из-за чего тяжелые грузы в таком багажнике провозить не получится.
  • Вес стали куда выше алюминиевого аналога. Из преимуществ этого материала стоит отметить прочность конструкции (даже в ситуации опрокидывания машины, такой силовик сможет уберечь крышу от сильных повреждений). Кроме этого алюминиевые багажники собираются на болтах, а стальные свариваются, поэтому вам не придется переживать, что от встряски или вибрации багажник попросту развалится на части.

Еще один вариант – это использовать профильные трубы с тонкими стенками. Они будут стоить дешевле, и отличаются неплохой прочностью, а также маленьким весом. Нержавейка тоже пользуется популярность благодаря удобству в обработке, но ее вес тоже «не идеален».

Все зависит от типа грузов, которые вы планируете перевозить, поэтому перед расчетами постарайтесь определиться какой из описанных выше материалов больше вам подойдет.

Расчеты и подготовка

Создавая экспедиционный багажник на ниву своими руками, чертежи нужно изучить внимательно и сопоставить их с габаритами вашего автомобиля. Модели Нивы отличаются, поэтому не поленитесь замерить крышу и определитесь с опорами.

Чтобы создать чертеж будущего багажника необходимо уточнить следующие данные:

  • мерные параметры;
  • приблизительный вес рамы;
  • грузоподъемность багажника;
  • предположительный вес всего самодельного наружного багажного отделения.

В итоге, у вас должен получить приблизительно такой чертеж.

Также необходимо подготовить:

  • сварочный аппарат;
  • болгарку;
  • трубы диаметром 20х20 мм, с квадратным сечением;
  • крепежные элементы.

После того, как вы еще раз перепроверили все замеры, от теории можно переходить к практике.

Изготавливаем несущий каркас

Опираясь на созданный ранее чертеж, изготовьте стойки, которые необходимо сварить в форме прямоугольника. По внутреннему периметру каркаса закрепите прудки. Чтобы предотвратить прогиб при загрузке багажника рекомендуется добавить дополнительные ребра жесткости из профильного металла (2-3 штуки), которые будут расположены на равном расстоянии в получившейся свободной плоскости.

Для того чтобы еще больше усилить конструкцию нарежьте небольшие заготовки из профильной трубы. Обрезать их необходимо так, чтобы внутри образовались ячейки квадратной формы.

После этого можно переходить к следующему этапу работы – обеспечению аэродинамики и фиксации бортов багажника.

Улучшаем аэродинамические качества

Для этого необходимо приварить трапециевидную конструкцию (своего рода дугу) к передней части силовика. Размер ее основания будет равен ширине сваренного корпуса багажника, при этом рекомендуется сделать напуск по краям по 5 см. Меньшая часть готовой трапеции может быть произвольной, а угол наклона должен составить 35-40 градусов.

На местах сгиба необходимо болгаркой вырезать треугольные секторы, таким образом, чтобы до конца профиля осталась перемычка длиной 5-7 мм. После этого конструкцию необходимо нагреть и согнуть так, чтобы вышла трапеция.

Читать еще:  Новая нива шевроле отзывы владельцев

После этого полученная конструкция приваривается к платформе. Для усиления каркаса можно установить 2-3 съемные перемычки со стороны трапеции. Чтобы закрепить борта необходимо сделать отверстия, в которые будут вставлены специальные втулки нужного диаметра. Обварите их таким образом, чтобы каркас не начинал прогибаться при затяжке болтов.

Далее, изготавливаем сами борта. Для этого необходимо нарезать 8 стоек длиной порядка 6,5 см.

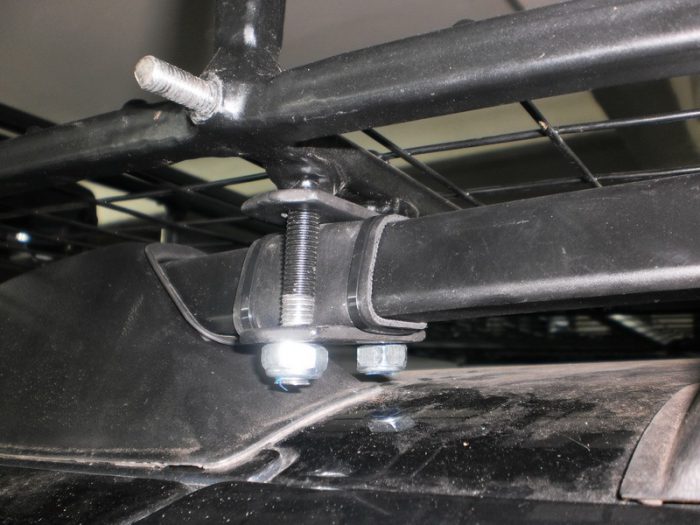

Чтобы закрепить шпильки необходимо:

  • просверлить 2 отверстия по 8 см;
  • вставить в них шпильки;
  • приварить детали;
  • срезать с нее нужное количество резьбы;
  • прикрутить шпильки в получившиеся отверстия.

Дальше необходимо сконструировать боковую верхнюю перекладину. Спереди полученную деталь загните так же, как и переднюю раму. По такому же принципу делается парный элемент. Чтобы закрепить переднюю верхнюю перекладину, приварите втулку к изгибу боковой перекладины. А вот на переднюю балку приваривается кусок шпильки. Задняя перекладина обустраиваться точно так же.

Багажник Нива Шевроле: какой выбрать и как установить своими руками

Всем привет! Вот ехал я, загрузив машину всевозможными вещами, и думал, как же проблему нехватки места решают люди на небольших кроссоверах, типа Нивы, седанах, хэтчбеках и пр. И возникла мысль рассказать немного про багажник для Нивы Шевроле. Но не внутренний, а немного иной. Про тот, который устанавливается на крышу.

Как по мне, купить такую вещь можно на любой автомобиль. Главное, чтобы конструкция крыши позволяла перевозить на ней соответствующие приспособления и переносить нагрузки. Объем обычного багажника у Нивы оставляет желать лучшего, потому дополнительный отсек для вещей сверху не повредит тому водителю, которому приходится часто перевозить разного рода вещи. Для чего именно будет использоваться верхний багажник, решать вам. Главное правильно подойти к вопросы выбора багажника.

Конструктивные особенности

Перед тем как установить на крышу своего авто багажник, осуществив своего рода тюнинг, следует разобраться в особенностях конструкции таких устройств.

В состав комплектации обычно входят:

  • трубки, они же рейлинги, выполненные из пластика или металла;
  • кронштейны, необходимые для установки девайса на крыше;
  • концовки, изготовленные из пластика, придающие скорее эстетических преимуществ, нежели практических.

В среднем конструкции выдерживают до 150 килограмм веса. Это позволит вам перевозить сумки и другие вещи. От того, какие будут размеры вашего верхнего багажника, зависят габариты груза, который туда влезет. Это логично, согласитесь?!

Chevrolet Niva относится к внедорожникам или скорее кроссоверам. Машина не самая маленькая, но и огромной вместимостью похвастаться точно не может. Потому и возникает желание установить на рейлинги дополнительный багажник.

Актуальные варианты

Выбирать себе устройство сугубо по фото — не самый оптимальный вариант. Да и собирать его своими руками советую только людям с достаточным опытом. Ведь для самостоятельной сборки требуется уметь создавать чертежи, владеть навыками сварочных работ, придерживаться миллиметровой точности.

Потому владельцы Нивы обычно выбирают уже готовые заводские варианты. Цена не так велика, зато в вашем распоряжении оказывается полноценный верхний багажник. Покупайте достойные багажники на рейлинги. В среднем за него потребуется заплатить от 2 тысяч рублей. Есть модели дешевле, но их покупка сопряжена с откровенным риском. Зачастую это дешевые низкокачественные конструкции, которые начнут ржаветь уже после первого же дождя.

Условно я бы поделил накрышные багажники на несколько типов:

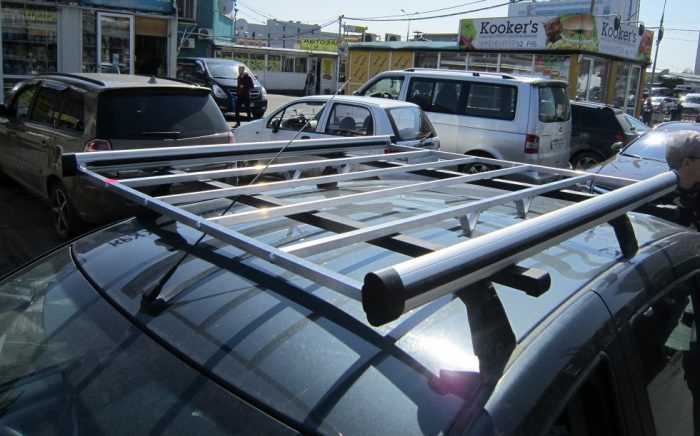

    С двумя поперечинами. Это модели типа Муравей или Атлант. Устанавливаются параллельно друг другу с двух сторон крыши автомобиля. Могут стоять по краям или по бокам, то есть вдоль или поперек движения машины. Предназначены для перевозки длинного груза, оптимально подходят для лыж, рыбалки и других подобных вещей;

Ассортимент более чем обширный. Хотя конкретно под Шевроле Ниву я бы советовал выбирать специальные модели. Они адаптированы под конструктивные особенности этого кроссовера. Основная загвоздка с покупкой универсальных багажников состоит в том, что на машине отсутствуют специальные ушки и фиксаторы. Но изготовители багажников на крышу нашли выход, создав специальные конструкции, адаптированные под Ниву.

Подумайте над тем, что вы хотите получить от устройства и как долго оно будет находиться на крыше автомобиля. Кто-то монтирует наверх дополнительное освещение, что актуально для рыбаков и охотников. Другие просто стараются выбрать оригинальную конструкцию. Но учтите, при длительном пребывании со временем краска начнет выгорать, что сделает лакокрасочное покрытие не равномерным.

Установка

В большинстве случаев установка осуществляется самостоятельно. Только экспедиционные багажники лучше монтировать с помощью друга, поскольку в 4 руки сделать это будет намного проще.

Ориентируйтесь на особенности выбранного багажника. У некоторых моделей крепление выполнено там, что приходится снимать элементы обшивки в салоне. В остальном же монтаж не сопряжен с какими-то сложными манипуляциями. Процесс выглядит примерно так.

  • На крыше Шевроле Нивы расположены специальные гнезда, куда вставляется ключ из пластика. Его проворачивается на 90 градусов. Двигаться нужно по часовой стрелке. Когда он защелкнется, цель достигнута;
  • Теперь извлекается крышка опор. Образовавшиеся прорези или отверстия предназначены для установки туда крепежных элементов;
  • Отрегулируйте положение кулачка еще до завершения монтажных работ. Иначе потом могут возникнуть сложности;
  • Далее фиксируем опоры. Устанавливайте их таким образом, чтобы подушки оказались максимально близко к середине, то есть центру крыши автомобиля;
  • Чтобы фиксация была максимально надежной, воспользуйтесь специальным Г-образным ключом. Но чрезмерную свою богатырскую силушку не прикладывайте, а то ж я не знаю, насколько сильно вы можете крутануть. Главное, чтобы все было прочно, но и не повредите металл;
  • Сверху дуги закрываются заглушками, выполненными из пластика. На некоторых моделях эти заглушки недолговечные и часто вылетают. Потому почитайте отзывы о багажниках, учтите все их слабые и сильные стороны;
  • Приступайте к фиксации крышки опоры. Сделать это не сложно;
  • Когда монтаж завершен, проверьте еще раз, все ли крепежи вы полноценно затянули.
Читать еще:  Справка от психиатра на водительские права

Установка может несколько отличаться в зависимости от выбранного багажника на крышу. Потому отталкивайтесь от заводской инструкции по монтажу. Аналогично и выполняется демонтаж, только, как вы понимаете, уже в обратной последовательности ваших действий.

Думали, на этом мы начнем с вами прощаться? Ну уж нет. Не дождетесь. Сначала я расскажу вам про еще один вариант багажника. Это как бы багажник внутри багажника, доступ в которых вы получаете, когда открываете заднюю багажную дверь.

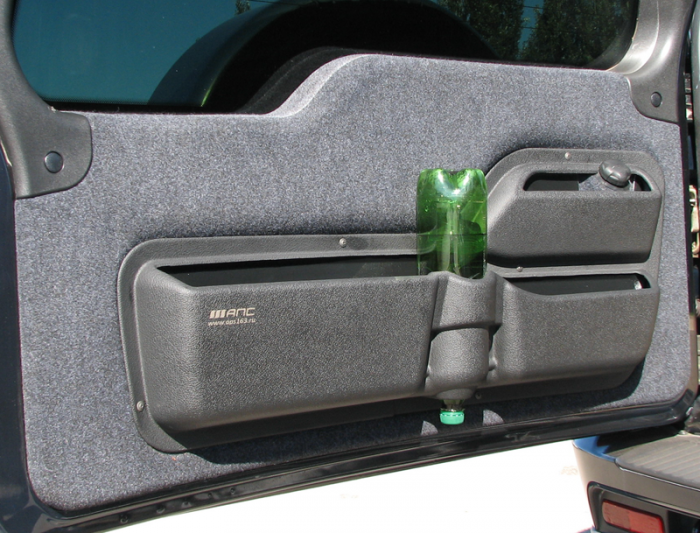

Карманы для багажников

Самым популярным решением для повышения эргономичности багажного отсека Шевроле Нивы считается органайзер АПС. Эта фирма выпускает комплектующие уже более 10 лет.

Вообще в Ниве можно разместить полный комплект, куда будут входить:

Нюансы выбора и установки багажника на крышу Шевроле Нива

Штатный багажник на Шевроле Ниве настолько мал, что при дальней поездке вмещение всех вещей может оказаться настоящей проблемой. Производитель учел этот нюанс и предоставил покупателю возможность самостоятельно установить на автомобиль багажник нужного объема. В данной статье рассмотрим возможные конструкции и варианты их установки на крышу Нивы Шевроле.

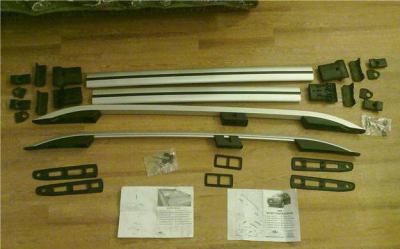

Конструкция и комплектация багажника

Комплектация багажников на Шеви Ниву достаточно однообразна. Комплект крепления включает:

  • пластмассовые или металлические рейлинги. Это трубки, располагающиеся вдоль или поперек крыши;
  • защитный скотч;
  • кронштейны для крепления труб;
  • опорные площадки;
  • пластиковые концовки на рейлинги;
  • комплект для крепления багажника на крышу дополняется болтами.

Перед тем как приступить к сборке, нужно уточнить, всех ли деталей хватает. Для разных конструкций комплектация тоже будет отличаться. В списке приведены только самые основные пункты.

Как выбрать багажник

Выбрать багажник на крышу Нива Шевроле несложно, если точно знать, что от него требуется. Условно, они делятся на открытые и боксы. И у тех, и других свои особенности эксплуатации.

Все багажники на Ниву Шевроле делятся на 3 группы:

  1. Состоящие из 2-4 дуг и креплений к ним. Это в основном конструкции российского производства, входящие в категорию бюджетных. К ним относятся Муравей и Атлант. Оба багажника, несмотря на простоту и малую стоимость, зарекомендовали себя как надежные и неприхотливые. Разница между ними в том, что рейлинги Муравья выполнены по форме дуги, в то время как Атлант состоит из прямых труб. Сами трубы сделаны из стали, алюминия или пластика, все элементы покрыты составом, предотвращающим появление коррозии на крыше Нивы.

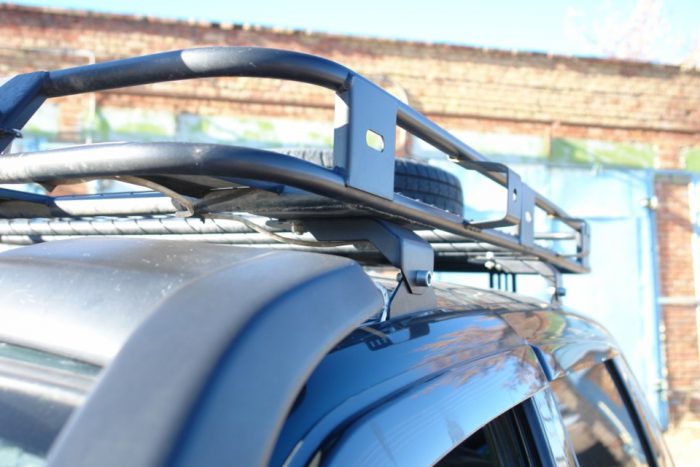

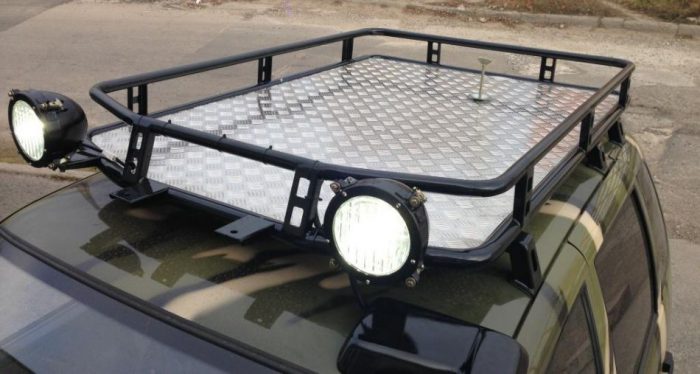

  2. Силовой экспедиционный багажник. Данная конструкция представлена стальной рамой и решетчатым дном, образующими своеобразную «корзину» на крыше автомобиля. Экспедиционный вариант является цельным, что повышает его прочность и позволяет перевозить грузы весом до 200 кг. Используется такая система не только в качестве багажника, но и как основа для крепления на крышу ламп и тросов. При выборе экспедиционной конструкции надо помнить, что она снижает аэродинамику, а при высоких нагрузках есть риск повредить крышу машины.

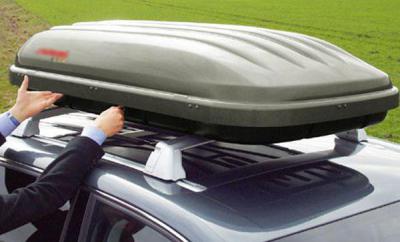

  3. С кейсом. Практически все багажники такого типа производятся зарубежными компаниями. Это вариант подходит для дальних поездок, т.к. бокс обладает достаточной вместительностью, плотно закрывается крышкой, надежно защищая имущество хозяина от погодных факторов и постороннего посягательства. Также бокс выполнен в форме лодочки, обтекаемая форма которой позволяет достичь высоких аэродинамических свойств. При сравнительно высокой стоимости грузоподъемность у кейсов маленькая – всего около 50 кг. Несмотря на это, именно боксы популярны у ценителей Шевроле Нивы.

Дополнительные багажники можно крепить не только к Ниве, но и к Орландо, Спарку, Тахо и другим моделям Шевроле. Но при этом важно правильно рассчитать габариты конструкции относительно автомобиля, они не универсальны.

Как установить

Eстановка багажника на крышу автомобиля Шевроле Нива не вызывает затруднений и легко выполняется в одиночку. Но удобнее будет осуществлять крепление в 4 руки.

  1. Проверить целостность комплекта.
  2. Предварительно собрать комплектующие кронштейнов.
  3. Места крепления кронштейнов находятся под уплотнителями двери. Для получения доступа к ним резиновые вставки нужно аккуратно отогнуть и выкрутить болтики. Всего точек крепления 4.
  4. Места крепления необходимо обезжирить и высушить, наклеить на них двусторонний скотч из комплекта. Нужен он для защиты ЛКП от механического воздействия со стороны кронштейнов.
  5. Далее следует последовательная установка кронштейнов, опор, рейлингов или решетки. Непосредственно в процессе крепления конструкции на крышу Нивы Шевроле важно не затягивать все болты в полную силу, т.к. это делает невозможной последующую регулировку с выравниванием конструкции. Максимально затягивается только комплект для крепления опор!
  6. Перед установкой кейса болты конструкции затягиваются. После этого сам бокс крепится к основе из труб.

Вывод

Иногда установка дополнительного багажника – единственный вариант перевозки большого количества вещей. Если вы понимаете, что места в машине не хватает, попробуйте установить багажник на крышу автомобиля Нива. Это не отнимет много сил, времени и денег, зато сделает путешествие более комфортным за счет отсутствия в салоне лишних вещей. Багажник не вносит изменений в конструкцию автомобиля, легко снимается и устанавливается.
Единственное неудобство, сопряженное с его применением – это возможное неравномерное выгорание крыши Нивы на солнце. Иногда после снятия рейлингов видно, что места под трубками остались темнее, чем те, которые находились на солнце. Этот дефект легко устраняется полировкой.

Как установить багажник на крышу на «Шевроле» своими руками?

Автомобили «Шевроле» – это класс внедорожников. Они считаются вместительными. Однако в некоторых случаях заднего багажника просто не хватает для всех вещей. Поэтому многие задумываются о дополнительном свободном пространстве. Очень часто владельцы «Нив» устанавливают на крышу транспортного средства багажник. Благодаря этому, можно перевозить более объемные и в тоже время тяжелые вещи. Как установить багажник на крышу на «Шевроле»?

Читать еще:  Сколько стоит поменять масло в коробке автомат

Основные составляющие багажника

Прежде чем установить багажник на крышу на «Шевроле», стоит разобраться, что должно входить в комплект, и из чего состоит это нехитрое приспособление. Конструкция достаточно проста. В нее входит нескольких основных элементов:

  1. Рейленги (трубки). Они могут быть сделаны из металла или пластика.
  2. Кронштейны. Предназначенные для фиксации конструкции на крыше.
  3. Концовки из пластика.

Конструкция способна выдержать до 150 килограмм. Это позволяет перевести прочные предметы и мебель без особых затруднений.

Какие багажники бывают?

Автомобили «Шевроле» – универсальные транспортные средства. Они позволяют перевозить достаточно объемные грузы. Однако многие не хотят портить внешний вид транспортного средства, устанавливая багажник на его крышу. Что касается дизайнерского решения, то некоторые модели конструкции обладают своими особенностями. И при желании можно подобрать именно то, что нужно. Улучшить внешний вид «Нивы» позволяет оптика, установленная перед багажником спереди.

Помимо этого, можно выбрать конструкцию, которая представляет собой пластиковый контейнер. Он полностью герметичен. Это позволяет использовать такой багажник при любой погоде. К самым распространенным моделям багажников для «Шевроле» стоит отнести следующие разновидности: «Атлант», «Муравейник», экспедиционный багажник.

Особенности багажника «Атлант»

Установка багажника – процесс, который по силам даже новичку. Однако важно не только хорошо его закрепить, но и выбрать. Большой популярностью пользуются багажники «Атлант». Среди преимуществ конструкции стоит выделить:

  • Простоту монтажа. Установить такой багажник можно в одиночку.
  • Легкая и простая конструкция.
  • Эффективное и надежное изделие, если учесть его стоимость.
  • Рейлинги изготовлены из стали. Имеют строгую форму.

Сколько же стоит такой багажник на крышу? Цена на изделие «Атлант» составляет около 2 000 рублей. Несмотря на все преимущества, конструкция имеет и некоторые недостатки:

  1. Слабо держатся поперечные заглушки.
  2. Конструкция неплотно прилегает к поверхности крыши.
  3. Крышка из пластика плохо крепится к коробке, где находится винт для регулировки.

Багажник «Муравейник»

Данный тип багажника представляет собой конструкцию, которая включает в себя не только рейлинги, но и крепления. При этом поперечные рейки покрыты защитным слоем. Размер багажника под названием «Муравейник» позволяет перевозит большие предметы, так как длина дуги составляет примерно 1,4 метра. Это бюджетная модель, которая предназначена исключительно под «Шевроле». Конструкция способна выдержать до 80 килограмм. Стоимость же багажника составляет примерно 1 500 рублей.

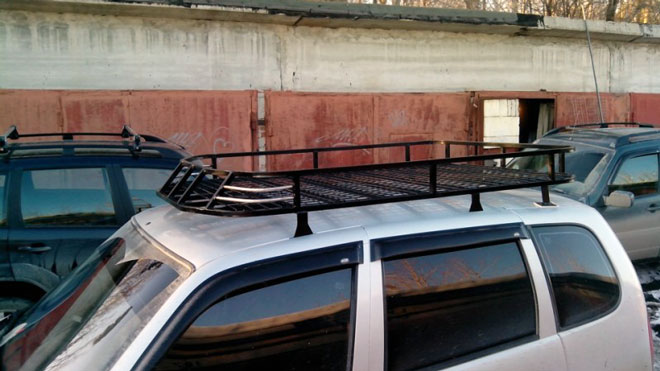

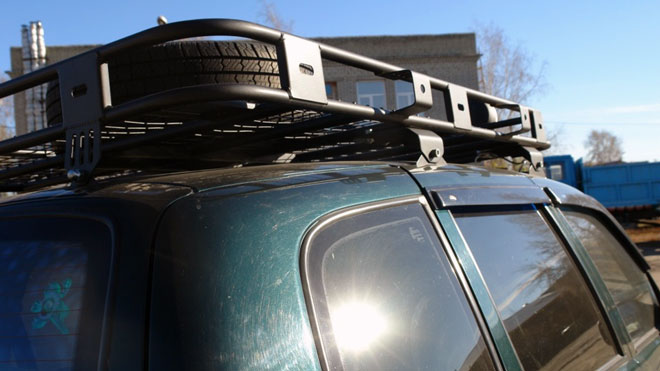

Экспедиционный багажник

Это еще одна популярная модель багажников для «Шевроле». Она предназначена не только для перевозки грузов, но и для испытаний. Изделий представляет собой стальную цельную конструкцию, оснащенную бортом в виде трубки. Благодаря этому усилению изделие может выдержать до 200 килограмм. Однако экспедиционный багажник имеет и некоторые недостатки:

  • Сниженная аэродинамика из-за массивной конструкции.
  • Вес – 30 килограмм. Установить такое изделие в одиночку невозможно.
  • При значительных нагрузках можно повредить крышу транспортного средства.

Стоит ли крепить самостоятельно?

После того как конструкция выбрана, возникает вопрос, стоит ли устанавливать ее самостоятельно. А может обратиться за помощью к специалистам? Установить багажник на крышу своими руками может практический каждый. Ведь в этом нет ничего сложного. Рейлинги крепятся на основание упоров и крепежных дуг. При необходимости конструкцию можно легко демонтировать.

Главное преимущество багажников на крыше – это простота установки. Сделать это может даже новичок-автолюбитель. После демонтажа конструкции на крыше транспортного средства не остается следов. Все благодаря изоляционному материалу, которым покрываются детали, фиксирующие багажник на транспортном средстве.

Подготовка багажника и крыши

Чтобы установить багажник на крышу своими руками, следует заранее подготовить все необходимое. И это касается не только инструментов. Детали багажника рекомендуется тщательно вымыть, а затем просушить. Грязь, пыль и мелкие частицы могут не только повлиять на прочность крепления конструкции, но и повредить лакокрасочное покрытие на крыше автомобиля.

Также перед установкой багажника стоит учесть, что его длительное пребывания на крыше может привести к возникновению дизайнерского дефекта. Ведь лакокрасочное покрытие на транспортном средстве будет выгорать неравномерно.

Что нужно учесть?

Крыша автомобилей марки «Нива Шевроле» не оснащена специальными фиксаторами и ушками, позволяющими закрепить багажник. Однако производители нашли выход. Они создали модели, предназначенные только для таких транспортных средств.

Установка багажника на «Шевроле» может быть произведена несколькими способами. Все зависит от конструкции изделия. В некоторых случаях необходимо в салоне снять обивку. Помимо этого, стоит учесть, что на рынке существуют не только оригинальные конструкции, но и обычные. В первом случае речь идет о багажниках, которые подходят под определенную марку автомобилей. Поэтому к выбору изделия стоит подойди с особым вниманием.

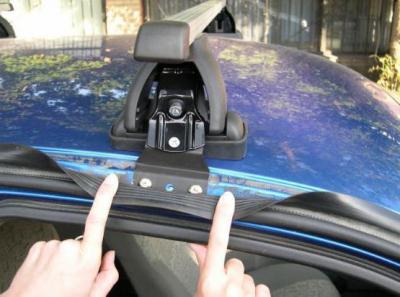

Как установить багажник?

Чтобы установить багажник на крышу на «Шевроле», необходимо проделать следующие манипуляции:

  1. В специальное гнездо, расположенное на крыше транспортного средства, следует вставить пластиковый ключ. Затем следует повернуть его по часовой стрелке на 90 градусов. Он должен защелкнуться.
  2. Теперь следует извлечь крышку опор. В полученные прорези необходимо вставить детали для крепежа.
  3. Положение кулачка стоит отрегулировать до монтажа конструкции.
  4. После этого можно зафиксировать опоры. Их следует крепить так, чтобы все подушки располагались как можно ближе к центру транспортного средства.
  5. Все крепления для надежной фиксации стоит зажать при помощи специального ключа, выполненного в виде буквы «Г».
  6. Сверху необходимо закрыть дугу заглушкой из пластика.
  7. Теперь можно закрепить на место крышку опоры.
  8. После того как багажник на крышу на «Шевроле» установлен, стоит тщательно проверить надежность всех креплений.

Процесс установки конструкции на транспортное средство достаточно прост. Однако при отсутствии опыта могут возникнуть некоторые затруднения.
