Колодки стояночного тормоза шевроле лачетти

Стояночный тормоз Chevrolet Lacetti

Стояночный тормоз или ручник в простонародье представляет собой систему блокировки колес, функциональное предназначение которой заключается в удержании автомобиля в исходном положении, независимо от типа и уровня наклона дорожного покрытия.

На Шевроле Лачетти стояночный тормоз представляется в виде механического тормозного привода, который обеспечивает блокировку колес посредством передачи усилия руки человека на тормозящий механизм.

Что делать, если ручник не держит?

Существует множество факторов, которые могут сказаться на исправности стояночного тормоза. Наиболее распространенными причинами выхода из строя ручника являются:

  • Износ задних тормозных колодок – подтверждением износу колодок считается свист и недостаточная скорость остановки во время торможения;
  • Неправильная регулировка ручника – резьба калибрующей гайки со временем может ослабевать. Для устранения неисправности достаточно закрутить гайку;
  • Клин троса в оболочке – возникает в случае отрыва или ржавления элементов троса, что и вызывает стопорение. Исправляется ситуация смазкой троса внутри оболочки или установкой новой детали;
  • Обрыв троса – случается из-за чрезмерного натяжения или температурных перепадов и требует замены комплектующих;
  • Попадания масла или других рабочих жидкостей на колодки – возможно в связи с нарушением герметичности сальников цилиндров поршней или задней полуоси. Ситуация исправляется регулярным торможением или протиркой колодок техническим спиртом.

Обратите внимание! Показателем функциональной исправности ручного тормоза является стопорение автомобиля после доводки трещотки на 3 щелка – если машина продолжает катиться, то время отправляться на СТО.

Помните, неисправный ручной тормоз снижает безопасность эксплуатации транспортного средства и может стать причиной выписки штрафа в случае остановки сотрудниками ГАИ.

Регулировка ручника: как настроить и откалибровать стояночный тормоз?

По общепринятым техническим нормам ручник должен неподвижно удерживать автомобиль на дорожном покрытии с уклоном не менее 23% без использования противооткатных упор.

Если ручник не в состоянии обездвижить транспортное средства, самое время откалибровать устройство – для регулировки стояночного тормоза необходимо:

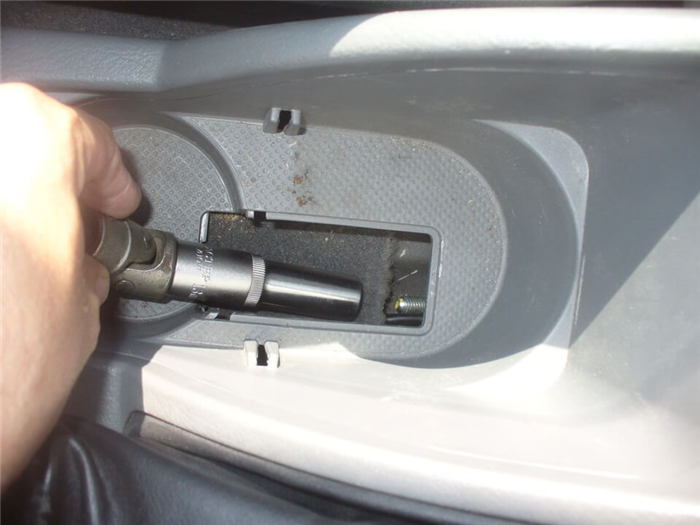

  1. Демонтировать кронштейн с держателем стакана, после чего шлицевой отверткой поддеваем пластиковую заглушку и извлекаем деталь из облицовки туннеля пола;
  2. Затем поддомкрачиваем заднюю часть автомобиля и вывешиваем задние колеса, далее приподнимаем трещотку ручника на 2-3 зубца вверх;
  3. Теперь гаечной головкой на «12» крутим регулировочную гайку по траектории часовой стрелки. Оптимальным показателем калибровки устройства является сложность проворачивания колес;
  4. Далее опускаем трещотку вниз до упора и проверяем колеса на подвижность – должно быть обеспечено свободное вращение;
  5. Затем повторяем процедуру на полностью поднятом храповом механизме: при затяжке трещотки на 7-10 щелчком задние колеса не должны вращаться.

В случае невозможности откалибровать устройство этим методом, необходимо отрегулировать зазор между тормозными колодками и цилиндрическим диском механизма торможения.

Замена колодок и тросов стояночного тормоза: ремонт своими руками

При падении эффективности функционирования ручника и отсутствием результата при регулировке устройства рекомендуется проверить ресурс колодок и силу натяжения тросов.

При раскрытии тормозного блока визуально осматриваем колодки: в случае наличия механических деформаций, сколов, а также масляных следов или отслоения накладок от поверхности колодок – детали придется менять.

Для замены колодок необходимо:

  • Перевести рычаг ручника в нижнее положение до упора;

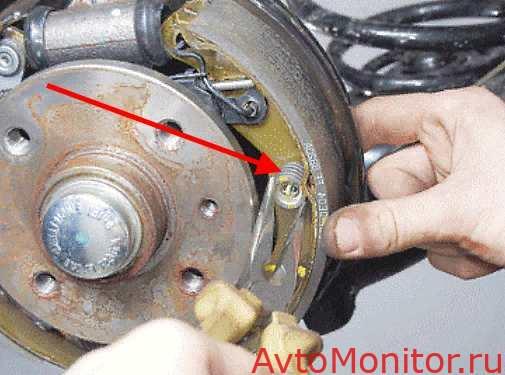

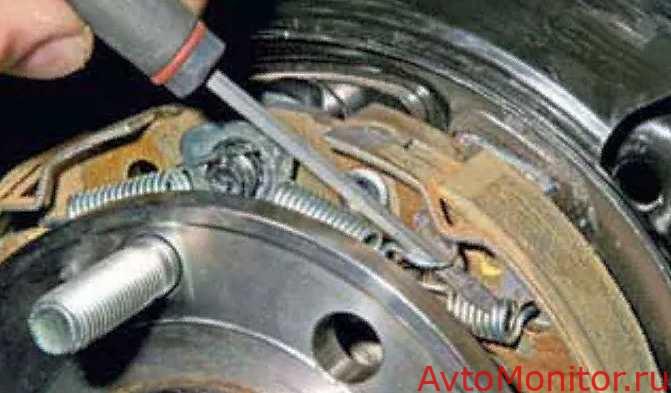

  • Затем поддеваем наконечником шлицевой отвертки стяжные пружины колодок и извлекаем деталь;

Обратите внимание! В момент демонтажа стяжные пружины могут выстрелить – не пренебрегайте средствами индивидуальной защиты во время ремонтных процедур.

  • Затем снимаем фиксирующую пластину и демонтируем нижнюю стяжную пружину;
  • Далее снимаем регулятор зазора и извлекаем тормозную чашку;
  • Теперь нужно достать опорную стойку из пазов щита, отворачиваем колодку в сторону и демонтируем тормозную планку;
  • При завершении процедуры отсоединим кончик троса и демонтируем последнюю колодку. Затем извлекаем опорную стойку и вытаскиваем переднюю колодку.
Читать еще:  Шевроле нива работа вентиляторов охлаждения

Теперь требуется установить новые комплектующие и с нулевым износом по этому алгоритму в обратном порядке, предварительно выставив технический зазор тормозного механизма. Стандартным параметром зазора является показатель в 167,6–167,8 мм – для постановки зазора необходимо ключом закрутить гайку регулятора тормозного механизма.

Замена колодок ручника на Лачетти

Наверняка вы уже знаете, что колодки ручника и колодки рабочей (основной) тормозной системы никак не взаимосвязаны между собой. Если нет, то эти и другие особенности Лачетки вы можете прочитать в этой статье.

Что понадобится для замены колодок

  • Новые колодки

Оригинальные колодки идут под каталожным номером 964 967 64, производитель GM, стоимость весьма немаленькая 2350 — 3100 рублей.

Неоригинал, которые ставят Ashika 55-0W-W04. По отзывам форумчан эти колодки подходят по всем параметрам как оригинальные колодки, однако цена на них ниже 1380 рублей. Страна производства Италия.

Также устанавливают JapanParts GFW04AF по цене 1470 рублей.

Если вы предпочитает «подергать» ручник не только для стоянки, то присмотритесь к Ferodo FSB4017. Итальянский производитель с ценой 1350 — 1450 рублей за комплект.

    Новые тросики привода ручника (на ваше усмотрение, но лучше их все-таки приобрести, только сохраните чек)

Трос ручника правый General Motors 96435119 1шт — 1 500 р/Аналог Arirang ARG131056R 500 — 700 р.
Трос ручника левый General Motors 96435117 1шт — 1 500 р / Аналог Arirang ARG131056L 500 — 700 р.

  • Также может пригодится комплект монтажный тормозных колодок ручника:
    — QUICK BRAKE 1050025 — 770 рублей
  • Набор для снятия колеса (домкрат, балонник, откаты)
  • Набор ключей и головок
  • Шлицевая и крестообразная отвертка
  • Молоток
  • WD-40
  • Тормозная жидкость DOT 4:
  • — OPEL 1942059 / 1942422 (1л)
    — GM 93745443 (0.5л) / 93165410 (1л) / 93160364 (1л)
    — Lukoil 1339420 (0.5л) / 1338295 (1л)
    — TRW PFB401(1л)

    TRW PFG 110 (Смазка для направляющих суппортов, 25г)
    Vmpauto 1905 (Смазка для направляющих суппортов, 30г МС1630)
    Vmpauto 1502 (Смазка универсальная, 50г МС1600)
    LIQUI MOLY 7585 (Антискрипная, 10г)

    Замена колодок ручника

    • Начать лучше всего с ослабления гайки регулировки ручника, которая находится в салоне под подстаканниками. Если не знаете про такую, то читайте здесь

    • Устанавливаем автомобиль на ровную площадку, включаем первую передачу и подкладываем откаты под передние колеса. Чтобы автомобиль не укатился.

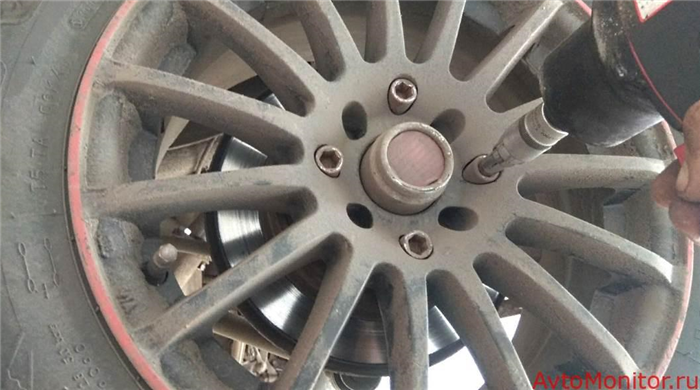

    • Ослабляем гайки крепления колес на задних колесах, а затем поднимаем одно из них с помощью домкрата. Снимаем колесо полностью. Если что про это читайте в этой статье

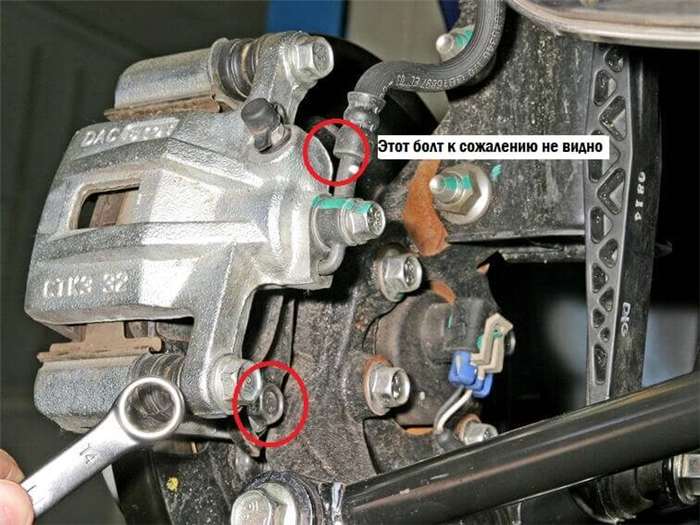

    • Теперь нам нужно снять тормозной суппорт основной тормозной системы. Для этого откручиваем 2 болта крепления суппорта с помощью головки или накидного ключа (эти типы ключей лучше подходят для таких ситуаций, чем рожковые ключи, так как они позволяют минимизировать риск срыва граней болтов и гаек).
    • После того как суппорт откручен, его нужно зафиксировать, чтобы не оборвать шланг тормозной системы. Можете его подвязать с помощью проволоки к пружине амортизатора, как многие советуют.

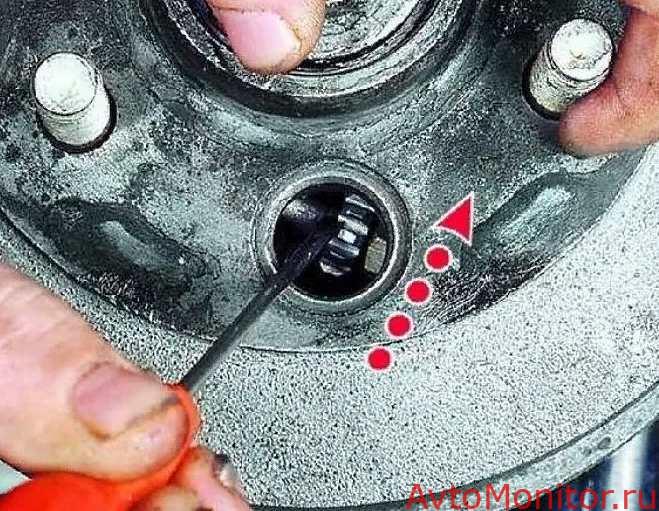

    • Теперь нужно свести колодки с помощью специального зубчатого колесика, через отверстие в тормозном диске. Для этого извлекаете резиновую заглушку из тормозного барабана и перемещаете это отверстие вниз. С помощью шлицевой отвертки вращайте зубчатое колесико вниз, хотя бы на 1 — 2 оборота.

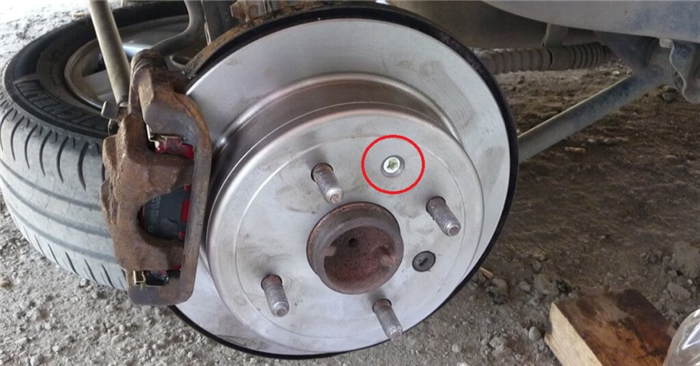

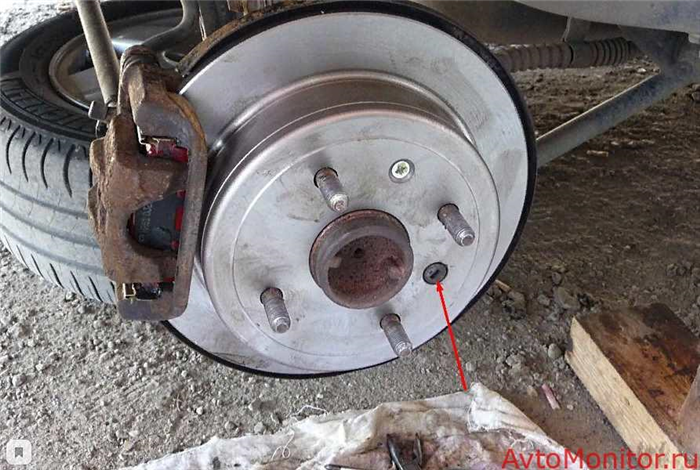

    • Отверните винт на тормозном барабане, который его фиксирует. И теперь можно снять тормозной диск.
    • Есть большая вероятность, что диск прикипел поэтому снимать его следует равномерно постукивая по нему с обратной стороны. Для этого можете использовать киянку (деревянную), либо просто через деревянную проставку, а ударять уже по ней обычным металлическим молотком.

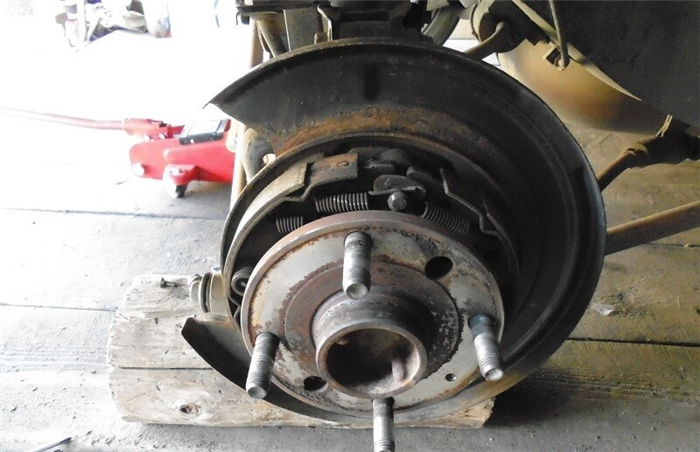

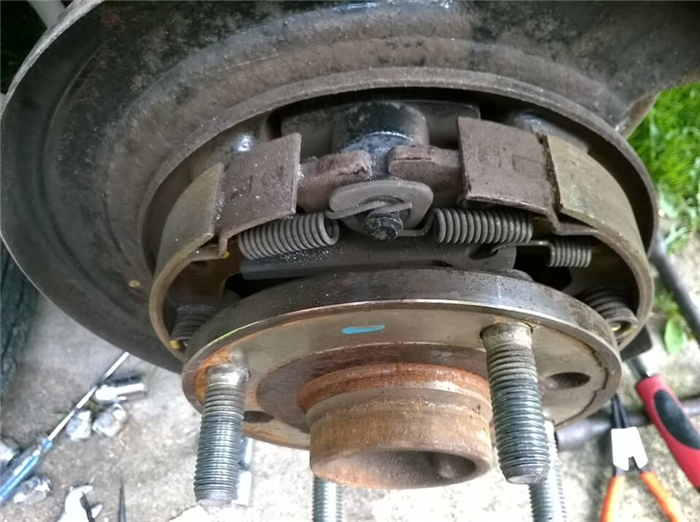

    • После того, как снят тормозной диск, нам открывается следующий вид

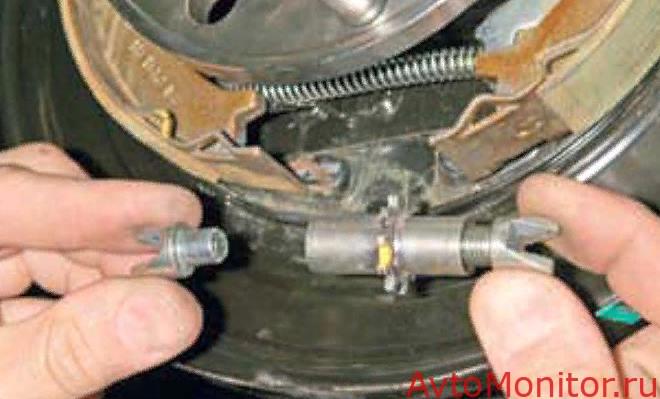

    • Снимаем нижнюю стяжную пружину и само зубчатое колесико, вместе с механизмом.

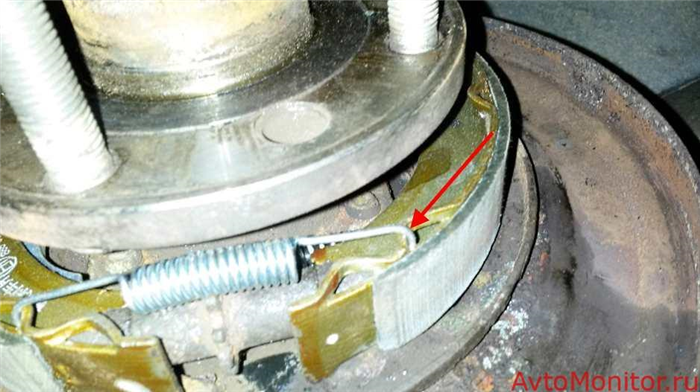

    • Снимаем верхние пружины и планку между ними.

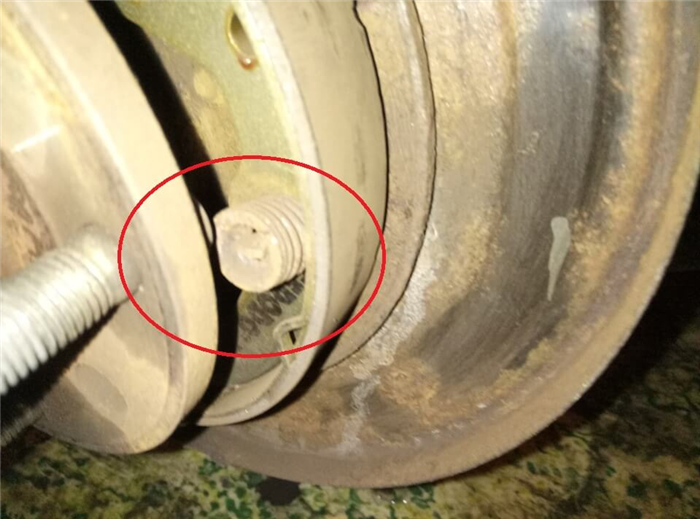

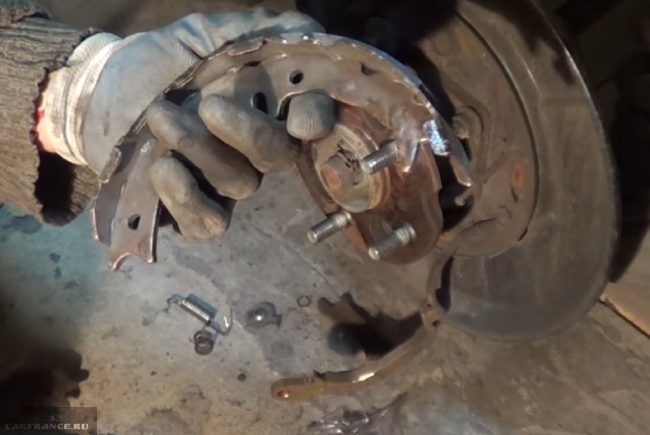

    • Теперь необходимо снять колодки. Они крепятся при помощи чашечки с пружиной, которые одеты на ось. Все что нужно это повернуть чашечку на 90 градусов относительно оси крепления, до совмещения с пазом, который расплющен. Для того, чтобы он не вращался, его можно зажать с обратной стороны. На словах это просто, а на деле нужна небольшая сноровка или помощник.

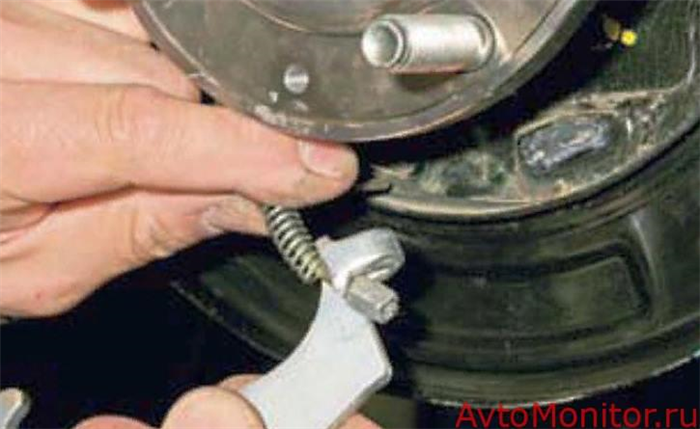

    • Остается только отсоединить трос стояночного тормоза от рычага привода колодки и все, процесс разборки закончен.
    Читать еще:  Шевроле нива троит двигатель на холостых

    На что обратить внимание при замене колодок ручника

    После того, как вы все разобрали можете осмотреть еще и сам трос привода стояночного тормоза. Проверьте целостность пыльников, наличие ржавчины, усилие перемещения троса внутри его кожуха, а также состояние уравнивающей пластины (она бывает погнута) Вообще трос лучше всего поменять, так как эта процедура довольно редкая, а состояние тех мест больше всего подвержено коррозии. К тому же если он заклинит в кожухе и оборвется, то придется проделывать эту работу заново. Но, решать вам.

    Сборка колодок ручника

    Перед сборкой необходимо все почистить от грязи и ржавчины. Теперь нужно все собрать в обратной последовательности. Также проверьте состояние тормозных колодок основной тормозной системы. И состояние направляющих суппорта, возможно они нуждаются в замене пыльников или новой смазке.

    При сборке бывает, что тормозной диск не налазит на новые колодки. В это обычно виновата нижняя пластина, на которой находится зубчатое колесико. В этом случае необходимо немного сточить края у этой пластины с помощью болгарки или наждака или обычного напильника. Либо осмотрите внутреннюю сторону тормозного диска, есть вероятность, что там образовался буртик по краю, который мешает его установке. Его необходимо обточить

    Перед установкой колеса проверьте работу ручника. При необходимости отрегулируйте его с помощью механизма на колесе, либо из салона.

    Старайтесь найти оптимальный баланс, чтобы колесо не перегревалось, а количество щелчков ручника было в диапазоне 7 — 10 (как заявлено заводом изготовителем). На наш взгляд так сделано для того, чтобы трос ручника работал на большую длину и не закисал, а также сами насечки на зубчатом сегменте ручника довольно мелкие.

    Теперь остается провести такую же процедуру и для другого колеса.

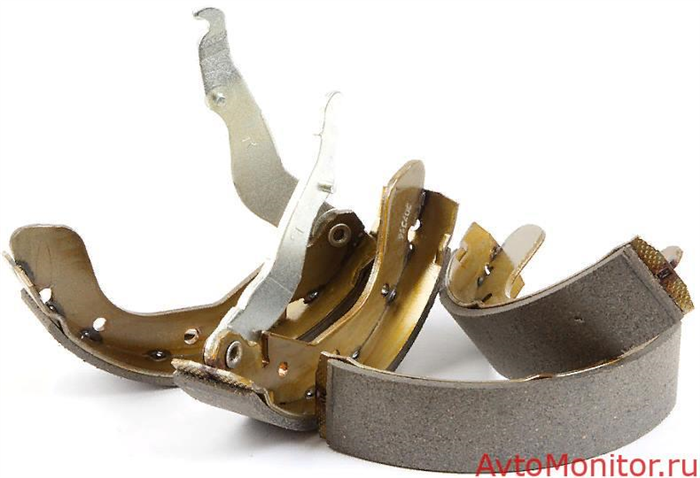

    Колодки ручного тормоза Шевроле Лачетти

    Согласно инструкции по эксплуатации, конструкция и размеры тормозного механизма и колодок ручника на Шевроле Лачетти с разными типами кузова (хетчбэк, седан, универсал) и моторами одинакова.

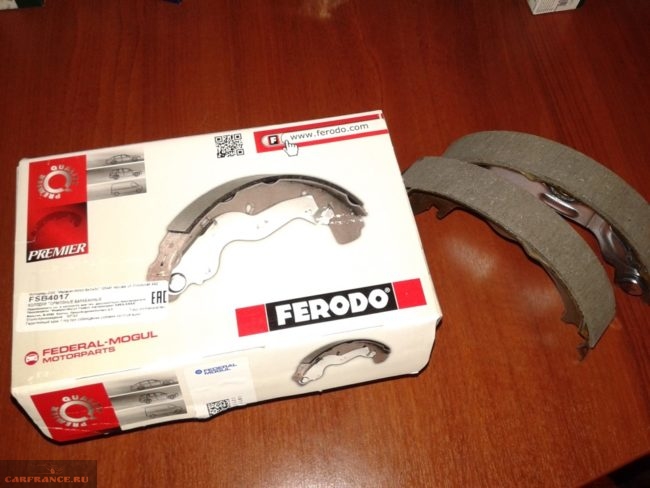

    Процесс подбора этого расходника сводится к выбору между дорогими оригиналами и дешевыми аналогами. Эта статья подробно расскажет о процедуре замены и о том, продукцию каких производителей можно установить на Chevrolet Lacetti.

    Артикулы колодок ручного тормоза

    Тормозная система Шевроле Лачетти устроена так, что стояночный тормоз не участвует в активном торможении. Его задача – удержать автомобиль на подъеме. Из-за такого использования колодки на ручнике изнашиваются медленно.

    Сторонние производители выпускают расходники, по качеству сравнимые с оригиналом или немного хуже. Поэтому при возникновении вопроса: «Какие же колодки выбрать на Лачетти?» – единственным ориентиром при выборе между оригиналом и аналогом при одинаковом качестве для автолюбителя служит цена.

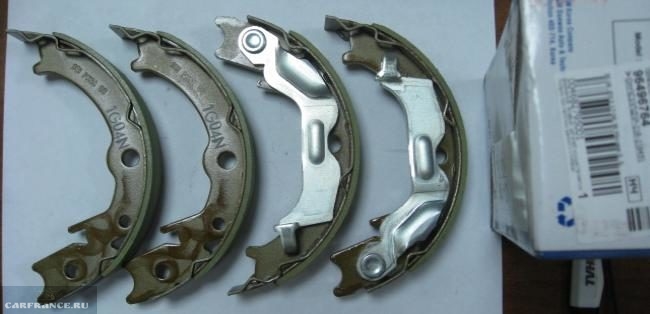

    Оригинальные колодки

    Выпускаются компанией General Motors, артикул – 96496764.

    Аналоги

    Их выпускает несколько фирм. Названия, артикулы и цены приведены в таблице ниже.

    Самостоятельная замена

    Для замены колодок ручного тормоза потребуются следующие инструменты:

    • домкрат;
    • балонный ключ;
    • головки на 12, 13, 14 мм;
    • отвертки: крестовая, шлицевая;
    • щипцы-круглогубцы;
    • напильник;
    • щётка по металлу;
    • высокотемпературная смазка;
    • ремкомплект ручного тормоза;
    • деревянный брусок;
    • отрезок проволоки длиной 40–50 см;
    • WD-40 или аналог.

    Порядок действий следующий:

    1. Обездвижить машину: заехать на ровную площадку, включить первую передачу, подставить под передние колёса противооткатные башмаки.

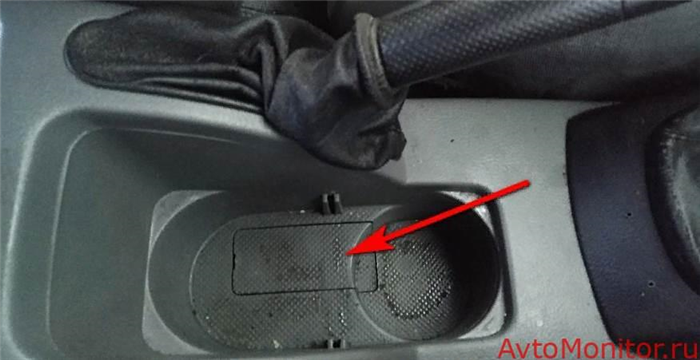

    2. В салоне между передними сиденьями под подстаканниками снять прямоугольную заглушку и ослабить трос ручного тормоза, не до конца открутив гайку головкой на 13.
    3. Ослабить гайки на заднем колесе.
    4. Поднять машину на домкрате, снять гайки и колесо.
    5. Шлицевой отверткой вдавить поршень в тормозной цилиндр.
    6. Открутить 2 болта, фиксирующих суппорт основной тормозной системы, головками на 12 и 14.
    7. Снять суппорт и привязать его к пружине проволокой.
    8. Выкрутить крестовой отверткой винт на тормозном барабане.
    9. Вынуть резиновую заглушку из окошка для регулятора колодок.

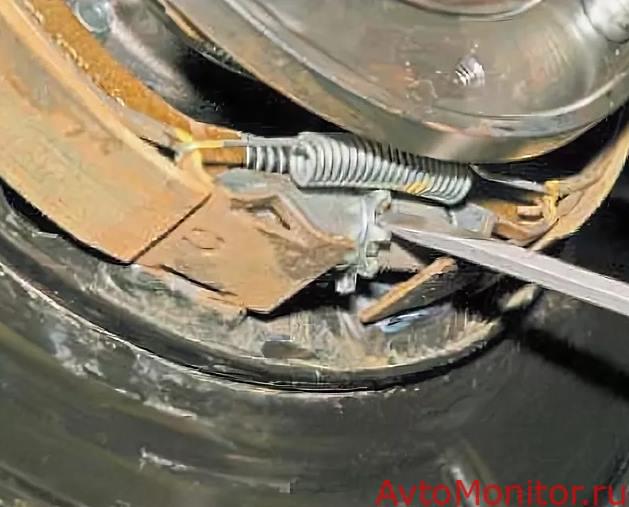

    10. Шлицевой отверткой уменьшить развод колодок, вращая шестерню на регуляторе вниз.
    11. Сбрызнуть место стыка барабана и ступицы WD-40. Подождать 10 минут.
    12. Снять барабан. Если не получается, то постучать по его поверхности молотком через деревянную проставку.
    13. Снять пружины: прижимные (повернуть на 90 градусов), 3 верхние и 1 нижнюю с помощью круглогубцев.
    14. Отсоединить трос ручного тормоза, оттянув пружину, и вынуть его.
    15. Осмотреть внутреннюю поверхность барабана, тормозной щит.
    16. Выровнять рабочую поверхность барабана напильником.
    17. Очистить тормозной щит от грязи, ржавчины и нанести смазку на выступы. Очистить регулятор и смазать резьбу.
    18. Установить правую колодку рычагом вниз и надеть на нее наконечник троса. Зафиксировать прижимной пружиной.
    19. Вставить распорку и регулятор, прижать второй колодкой. Последнюю закрепить пружиной.
    20. Попробовать надеть барабан. Если не получается, то подточить напильником места, в которые упираются распорка и регулятор.
    21. Установить треугольную шайбу на вал в верней части тормозного щита и новые пружины из ремонтного комплекта.
    22. Надеть барабан и отрегулировать зазор регулятором. При вращении не должно быть скрипов, трения или заеданий.
    23. Установить суппорт, смазав резьбу болтов крепления смазкой. Это предотвратит прикипание и облегчит разбор в будущем.
    24. Надеть колесо на шпильки, зафиксировать гайками, опустить машину.
    25. Повторить все действия со вторым тормозным механизмом.
    26. Отрегулировать ход рычага стояночного тормоза с помощью гайки в салоне. Инструкция по эксплуатации сообщает, что оптимальное значение – от 7 до 10 щелчков.
    27. Закрыть лючок в салоне.
    Читать еще:  Шевроле камаро 1958 года фото

    Процедура замены, в целом, простая и не требует для выполнения специального инструмента и глубоких знаний о ремонте автомобиля.

    Видео замены

    Тонировка будущего! Каркасные шторки TROKOT — приватность вашего автомобиля с защитой от солнца и штрафов.
    — Шторки TROKOT в 10 раз лучше тонировки!
    — Более 55 000 автомобилистов России выбрали именно эти шторки!
    — Ставятся за 10 секунд, снимаются за 3 секунды!

    Меняем колодки ручника на Шевроле Лачетти своими руками

    Стояночный тормоз на Лачетти необходимо периодически тестировать, а в случае неисправностей или износа механизма или колодок потребуется ремонт или же замена. Замена тормозных колодок ручного тормоза на Шевроле Лачетти вполне может проводиться своими руками, однако при этом нужно придерживаться определённых правил. О них сегодня и пойдёт речь.

    Когда нужно менять колодки ручника на Шевроле Лачетти

    Уделять внимание тормозным колодкам ручника стоит тогда, когда регулировка натяжения троса и подводка колодок не приносят результатов. В этих случаях автомобиль не будет фиксироваться на уклоне, особенно остро это чувствуется на уклонах вперёд.

    Симптомы просты — рычаг ручного тормоза полностью затянут, колодки подведены максимально, трос натянут, но никакого результата это не приносит.

    Следовательно, колодки нужно менять.

    Замену колодок проводим в случае замасливания их накладок, наличии на них сколов или в случае отслоения накладок от основания колодок.

    В тех случаях, когда мы разбираем тормозной диск по каким-либо причинам и имеем визуальный контакт с колодками, определить необходимость замены ещё проще. Толщина фрикционной накладки должна быть не менее 3–4 мм . В противном случае им светит замена. Чётких сроков, когда нужно менять колодки ручника на Лачетти, разумеется, не существует, поскольку каждый водитель использует стояночный тормоз с разной частотой и разной нагрузкой.

    Какие колодки лучше поставить

    В продаже есть несколько видов колодок ручника для Лачетти и каждый может выбрать хоть оригинальную запчасть, хоть недорогой неоригинал. Выбор колодок зависит не только от финансовых возможностей, но и от стиля вождения. Если владелец предпочитает агрессивную спортивную езду, тогда лучше выбирать более дорогие модели. К примеру, Ferodo с артикулом FSB4017 .

    Если же дрифтом заниматься никто не намерен, вполне подойдут ABS с каталожным номером 9220 .

    Их цена может отличаться в полтора раза от оригинала и составляет примерно 2–2,2 тысячи рублей.

    Меняем колодки ручника своими руками

    Для замены колодок не понадобится особый специальный инструмент, хотя, повозиться придётся. Ещё желательно запастись любой аэрозольной проникающей смазкой, поскольку будет необходимо снимать суппорта основного тормоза и весь тормозной диск, внутри которого и установлены наши колодки. Но также понадобится консистентная высокотемпературная смазка для обработки шарнирных узлов новых колодок. Технология замены выглядит следующим образом:

      Устанавливаем автомобиль на ровную площадку, включаем первую передачу и подкладываем под передние колёса противооткатные башмаки.
