Замена микромоторедуктора печки ваз 2110

Содержание

Проверка на исправность и замена моторедуктора заслонки отопителя ВАЗ 2110

Описание

Открытие и закрытие заслонки осуществляется моторедуктором заслонки отопителя ВАЗ 2110 благодаря сигналам системы управления печкой, вследствие чего воздух, поступающий в салон, охлаждается или нагревается. Зависимо от года выпуска ВАЗ 2110, конфигурация моторедуктора может значительно отличаться.

Обнаружение и причины неисправности

Основным показателем поломки моторедуктора является невозможность регулирования температуры воздуха отопителя автомобиля. Проверить работоспособность микромоторедуктора можно путем подачи электроэнергии от аккумулятора на его двигатель при среднем положении. Таким же образом можно проверить и работоспособность контроллера, поломка которого также ведет к невозможности регулирования температуры.

Причинами поломки моторедуктора могут быть следующие дефекты:

  • нарушение целостности электроцепи, то есть к двигателю не поступает подаваемое напряжение, моторедуктор не может функционировать правильно;
  • дефект в автономном блоке управления отопителя, вследствие чего редуктор не подает воздух нужной температуры.

Выявить причины неисправностей печки ВАЗ 2110 поможет следующий материал: https://vazweb.ru/desyatka/otoplenie/neispravnosti-pechki.html

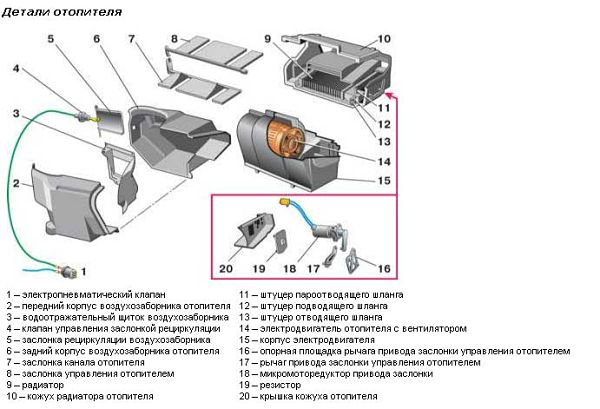

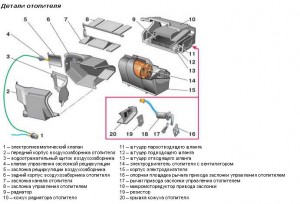

Схема отопителя ВАЗ 2110

Замена микромоторедуктора

Если необходима замена микромоторедуктора на ВАЗ 2110, нужно провести ряд несложных операций. Потребуется снять жабо, а также ВУТ и педальный узел. Затем демонтировать старый моторедуктор печки вместе с пластиковым элементом и установить новый микромоторедуктор вместо сектора заслонки, где имеется точно такой же квадрат. Замена редуктора обычно проходит без особых трудностей.

Прежде чем приступать к замене ММР стоит изучить устройство системы отопления, которое подробно рассмотрено здесь: https://vazweb.ru/desyatka/otoplenie/sistema-otopleniya.html

Установка заслонки микроредуктора осуществляется с помощником. Нужно сначала подключить контакты на новый моторчик. Проворачивание против часовой стрелки заслонки отопителя означает подачу холодного воздуха, поэтому нужно включить зажигание и перевести датчик системы управления отопителя (САУО) в положение напротив синей точки.

Можно также сделать наоборот и проверить микромоторедуктор, то есть повернуть заслонку по часовой стрелке до упора, а датчик установить напротив красной точки. Микромоторедуктор печки провернется больше необходимого, и чтобы установка прошла нормально, можно воспользоваться специальной смазкой для квадрата.

Поставить моторчик необходимо так, чтобы дырки для саморезов совпадали. Затем помощник прокручивает регулятор температуры и в то же время надавливает на моторчик в направлении внутрь. Совпадение квадратов означает, что замена прошла успешно и редуктор должен обеспечивать приток воздуха желаемой температуры.

Если же квадрат зашел не на всю длину заслонки, ничего страшного, микромоторедуктор может зайти только на треть, на функционировании это никак не отразится. Затем прикручиваются саморезы и еще несколько раз прокрутить редуктор – от синей отметки до красной и в обратном направлении. Это делается для того, чтобы система печки запомнила рабочий диапазон и в дальнейшем моторедуктор работал исправно.

В результате при повороте заслонки отопителя моторедуктора на ВАЗ 2110 она сразу занимает необходимое положение, а при режиме «А» регулировка происходит автоматически.

Тонкости и нюансы ремонта печной заслонки представлены в следующей статье: https://vazweb.ru/desyatka/otoplenie/remont-zaslonki-pechki.html

Установка моторедуктора

Для того чтобы установить моторедуктор на ВАЗ 2110, необходимы инструменты: крестообразная отвертка и гаечный ключ на 10 рожкового типа. Замена и установка такой детали, как редуктор, не требует особых знаний и умений, даже новичок сможет справиться с такой задачей.

Для получения доступа к такой детали, как микромоторедуктор, сначала необходимо вынуть стеклоочистители из предохранителя. Для этого отвинтить контактную гайку, а затем освободить жабо и откроется доступ к саморезам. Отвинтить две гайки по бокам жабо и вынуть резиновый уплотнитель из отсека электродвигателя редуктора печки.

Сначала отсоединяется трубопровод жабо заслонки отопителя на ВАЗ 2110, затем откручиваются саморезы, удерживающие термические радиаторы редуктора. Мотор находится в левом отсеке редуктора заслонки отопителя на ВАЗ 2110, рядом с тормозным усилителем. Нужно открутить два болта в верхней части.

Затем снимается винт внизу и выполняется демонтаж электрического мотора. Сборка заслонки производится в строго обратной последовательности после того, как установлен моторедуктор.

Проверка работоспособности

Для того, чтобы проверить редуктор, нужно установить на левой ручке позицию на синей точке и подождать 10-15 секунд, запустить мотор. Отсоединить контроллер от разъема Х1 и протестировать сопротивление в контактах Х1.4 и Х1.1. Моторедуктор должен иметь напряжение 800-1200Ом для контроллеров 1303.3854, 1313.3854, 1333.3854 и 3600-5000Ом для контроллера 1323.3854.

Читать еще:  Поставить дисковые тормоза на ваз 2110

После этого протестировать микромоторедуктор в позиции на красной точке. Редуктор должен иметь сопротивление 3200-5000Ом для контроллеров 1303.3854, 1313.3854, 1333.3854 и 1200-1600Ом для контроллера 1323.3854.

В случае, если микромоторедуктор не имеет сопротивления или оно не меняется, это может свидетельствовать о дефекте датчика положения вала. По отдельности его приобрести невозможно, поэтому возникнет необходимость менять полностью редуктор в такой ситуации.

Замена моторедуктора печки на ВАЗ 2110: правила установки

Как известно, система отопления в любом автомобиле играет огромную роль. Модель отечественного автопроизводства ВАЗ 2110 исключением не является. При выходе из строя хотя бы одного элемента, функциональность всей системы может быть нарушена.

Сегодня мы поговорим про моторедуктор печки. Он отвечает за закрытие и открытие заслонки вашего отопителя в машине. Открытие и закрытие определяется по сигналам от системы управления отопителям. Так воздух внутри салона может охлаждаться или нагреваться по мере необходимости.

У моторедукторов для ВАЗ 2110 есть одна важная особенность. В зависимости от года выпуска, конфигурация этого элемента существенно отличается. Потому важно заранее определить, какой именно моторедуктор стоит на вашем авто, прежде чем совершать покупку и замену.

Причины поломки

Если моторедуктор вышел из строя, тогда вы не сможете регулировать температуру внутри салона своего авто путем управления системой отопления.

Чтобы проверить работу элемента, можно подать от аккумулятора электроэнергию непосредственно на двигатель редуктора при среднем положении. Аналогичным путем выполняется проверка функциональности контроллера. Если он ломается, тогда регулировать температуру также становится невозможным.

Выход из строя моторедуктора (МР) может быть связан с такими причинами:

  • Нарушилась целостность электрической цепи. Это означает, что на двигатель не подается напряжение, а потому моторедуктор не способен работать должным образом;
  • Возник дефект в автономном блоке управления печкой. Из-за этого редуктор не обеспечивает подачу воздуха требуемой водителем температуры.

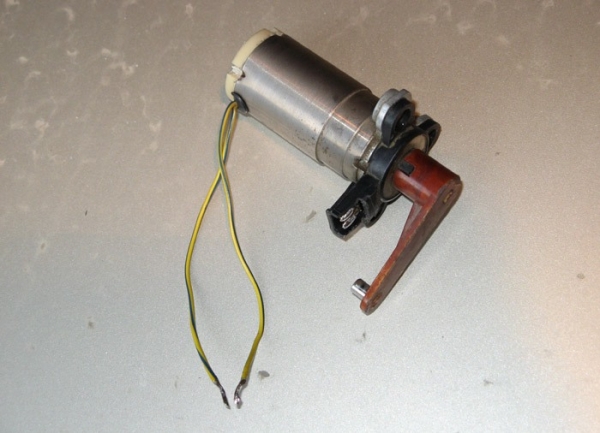

Старый образец

Замена микромоторедуктора

Для выполнения замены элемента вам потребуется выполнить несколько не особо сложных мероприятий. Потому вовсе не обязательно обращаться на станции технического обслуживания и платить за их услуги большие деньги.

  1. Первым делом снимите жабо.
  2. Далее демонтируется вакуумный усилитель тормозов.
  3. После этого нужно еще снять педальный узел.
  4. Теперь приступаем к демонтажу старого микроредуктора вместе с пластиковым компонентом.
  5. На место сектора заслонки следует установить новый микромоторедуктор. Там вы увидите аналогичный квадрат.

Расположение устройства

Практика показывает, что для замены микроредуктора не требуются особые навыки, много времени и чрезмерные усилия. Однако аккуратность соблюдать никогда не забывайте.

А вот для того, чтобы установить заслонку вашего микромоторедуктора, потребуется пригласить помощника.

  1. Сначала подключаются контакты на новый микроредуктор, то есть моторчик.
  2. Проворачивая против часовой стрелки заслонку, вы тем самым включаете подачу холодного воздуха.
  3. Включите зажигание и поверните датчик системы управления печкой (САУО) в положение непосредственно напротив синей точки регулятора.
  4. Либо можно сделать наоборот, то есть проверить микро моторедуктор, установив датчик напротив красной точки, а заслонку повернуть до упора по направлению часовой стрелки.
  5. Микроредуктор проворачивается несколько больше требуемого, потому для правильной установки рекомендуется использовать специальный смазочный материал для квадрата.
  6. Установите моторчик таким образом, чтобы отверстия для саморезов совпадали.
  7. Вот теперь нужна помощь вашего товарища, поскольку его задачей будет прокручивать регулятор температуры и одновременно с этим надавливать на моторчик внутрь.
  8. Если квадратны совпадут, можно считать замену микромоторедуктора успешной. Теперь воздух должен поступать необходимой вам температуры внутрь салона.
  9. Не переживайте, если квадрат заходит не на всю длину используемой заслонки. Это нормальное явление, когда моторедуктор заходить примерно на треть. Такая установка никак не повлияет на работоспособность системы.
  10. Теперь остается вернуть саморезы на место и несколько раз покрутить микроредуктор — от синей метки к красной, и в обратной последовательности.
  11. Эти манипуляции позволят печке запомнить, какой рабочий диапазон имеет новый редуктор. Потому с его работоспособностью в будущем проблем не возникнет.

Если все сделать аккуратно и в соответствии с инструкцией, при поворотах заслонки микромоторедуктора вашей печки не будет вставать в требуемое положение. Включив устройство в режиме со значком «А», контроль и регулировка будут осуществляться в автоматическом режиме — с погрешностью не более 2 градусов.

Установка

Для установки моторедуктора вам потребуется определенный набор инструментов, в которых входят:

  • Рожковый ключ на 10 миллиметров;
  • Крестовая отвертка;
  • Гаечные ключи.

Не переживайте, если в вопросах самостоятельного ремонта автомобиля вы новичок. В замене моторедуктора нет ничего сложного.

  1. Извлеките стеклоочистители из предохранителя, чтобы получить доступ к устройству. Для этого нужно демонтировать контактную гайку, после чего освободить жабо.
  2. Перед вами откроется доступ к саморезам.
  3. По бокам жабо откручиваются две гайки, а затем извлекается из отсека электромотора редуктора резиновый уплотнитель.

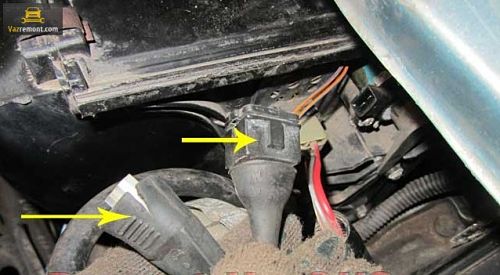

  4. Отключите трубопровод жабо заслонки путем его отсоединения.
  5. Демонтируйте саморезы, которые держат терморадиаторы редуктора.

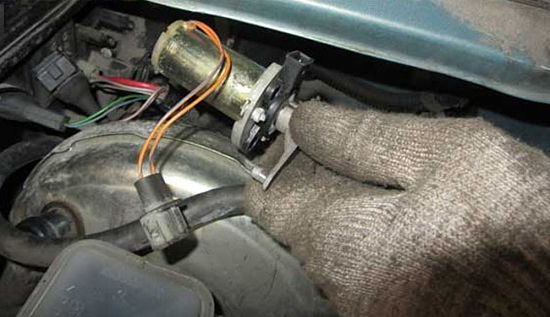

  6. Моторчик располагается слева в отеке редуктора заслонки, прямо возле тормозного усилителя.
  7. Далее нужно открутить нижний крепежный винт и снять электромоторчик.
  8. Выполнять сборку заслонки следует строго в обратной последовательности. Причем делать это только после того, как была произведена установка моторедуктора.
Читать еще:  Сколько весит корпус ваз 2106

Проверка функциональности

Проверка элемента заключается в проведении следующих мероприятий:

  • Первым делом установите левую ручку на позицию синей точки;
  • Подождите около 15 секунд;
  • Запустите двигатель;
  • Отключите контролер от разъема Х1 и измерьте сопротивления на двух контактах — Х1.4 и Х1.1.

В зависимости от типа контроллера, показатели должны быть соответствующими.

Как отремонтировать, выявить неисправность и заменить моторедуктор печки ВАЗ-2110

Моторедуктор заслонки отопителя ВАЗ-2110 – один из ненадежных элементов автомобиля. Ниже разберем конструкцию моторедуктора, его основные неисправности, процедуру ремонта и замены.

Назначение и конструкция моторедуктора

Моторедуктор печки ВАЗ 2110 (или сервопривод) служит для автоматизированного управления заслонкой отопителя салона. Заслонка отопителя регулирует температуру подаваемого в салон автомобиля воздуха. Это нововведение компании АвтоВАЗ пришло на смену устаревшей тросовой системе, применявшейся для управления заслонкой печки в классических моделях.

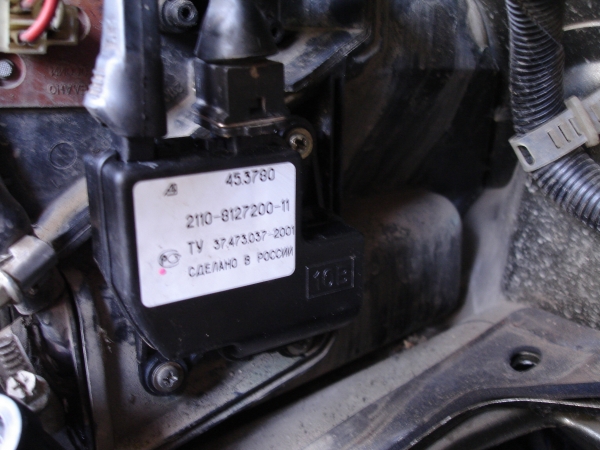

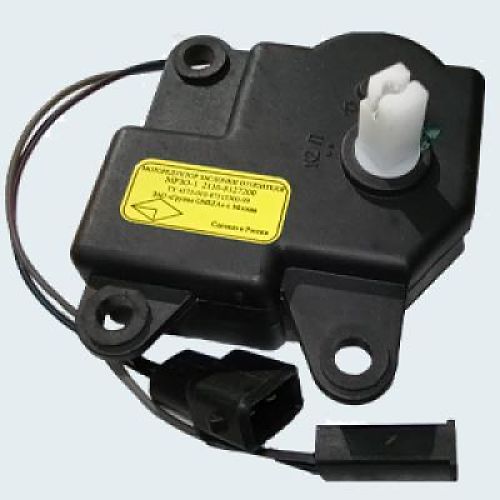

Мотор редуктор ВАЗ-2110 выпускается в двух вариантах: нового и старого образца. Моторчик старого образца – металлический, с тягой для соединения с приводом заслонки. Моторедуктор нового образца – пластиковый, с хвостовиком вала, соединяющимся непосредственно с механизмом заслонки.

Устройство моторедуктора простое. Моторчик, уложенный в пластиковый или металлический корпус, с номинальным напряжением 12 вольт, вращает систему из зубчатых пластиковых шестерен. Цель этой системы – понизить частоту вращения выходного вала и увеличить на нем крутящий момент. Выходной вал воздействует на тягу или на привод заслонки.

Управляется привод отопителя от электронного блока управления, который расположен на торпеде под рукоятками регулирования отопителя. Реверс мотора осуществляется за счет изменения полярности подаваемого напряжения. Обратную связь с блоком управления обеспечивает датчик положения.

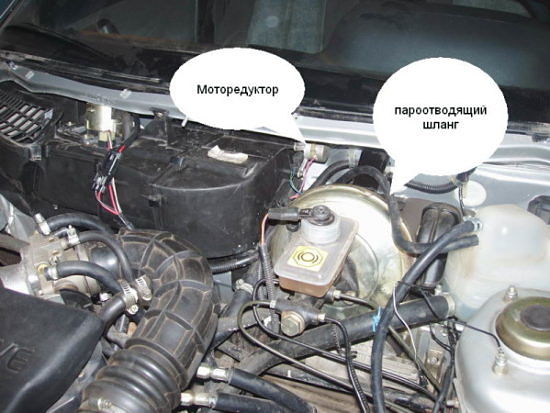

Моторедуктор печки ВАЗ-2110 находится с левой по ходу движения стороны подкапотного пространства под верхней пластиковой защитой. Крепится к корпусу печки тремя винтами.

Неисправности и их причины, первичная диагностика

Неисправностей, из-за которых не работает моторедуктор печки ВАЗ-2110 или некорректно реагирует на изменение положения рукоятки, несколько.

  1. Если ЭБУ отправляет некорректный сигнал или не подает питание на сервопривод вообще – заслонка не будет нормально работать. Эта неисправность проявляется в полном отказе привода заслонки (из дефлекторов всегда дует горячий или холодный воздух) или ее частичной работоспособности (при включении некоторых режимов ничего не меняется или заслонка становится в крайнее положение).
  2. Потеря контакта. Окисление или обрыв проводки закономерно выведет из строя микромоторедуктор привода печки.
  3. Поломка электроники переключателя. Переключатель – это простейший набор поочередно замыкаемых контактов при повороте рукоятки. Его неисправность проявляется в «выпадении» одного или нескольких режимов.
  4. Перегорание моторчика. Редкая неисправность. Наблюдается в сырую погоду при нарушении герметичности корпуса или после скачка напряжения в бортовой сети.
  5. Заклинивание редуктора. Пластиковые шестерни иногда из-за перекоса или попадания инородных тел между зубьями заклинивают.
  6. Разрушение привода. У сервоприводов старого образца обламывается тяга, у новых моторчиков сворачиваются грани приводного вала. Эта поломка предусматривает только замену микромоторедуктора печки ВАЗ-2110.

Как проверить моторедуктор печки ВАЗ-2110?

Самый простой способ диагностики – прислушаться к работе привода. Для этого включите зажигание и поверните рукоятку регулятора температуры в одно из крайних положений. Затем резко, одним движением, включите другую крайнюю позицию переключателя. Прислушайтесь к центральному дефлектору на торпеде. Моторчик издает характерное жужжание.

Можно и визуально проконтролировать работу заслонки. Она видна в центральном воздуховоде, если подсветить фонариком. Поворачивайте переключатель и следите за заслонкой.

Однако эти способы диагностики отвечают только на один вопрос: работает ли в целом механизм управления заслонкой. Причина может заключаться не только в микромоторедукторе. Для более детальной диагностики потребуется демонтаж моторчика.

Снятие моторедуктора отопителя ВАЗ-2110

Для доступа к микромоторедуктору отопителя ВАЗ-2110, независимо от года выпуска авто, потребуется произвести несколько несложных операций.

  1. Снимаем дворники. Крепятся они на двух гайках. Поднимаем защитные колпачки и откручиваем крепежные гайки ключом на 14.
  2. Демонтируем верхнюю защиту моторного отсека — жабо. Для этого откручиваем саморезы крестовой отверткой, часть которых скрыта под круглыми пластиковыми заглушками.
  3. Снимаем шумоизоляцию моторного щита. Крепится она на винтах. Чтобы ее демонтировать, потребуется отсоединить патрубки подвода охлаждающей жидкости.
  4. Отсоединяем трапецию дворников, которая крепится на двух гайках к кузову.

Можно демонтировать вакуумный усилитель тормозов, однако эта операция необязательна. Но тогда при откручивании винтов моторедуктора потребуется короткая отвертка или трещотка с насадкой-отверткой.

С левой стороны по ходу движения авто, возле перегородки моторного щита над вакуумным усилителем и расположен микроредуктор управления заслонкой отопителя ВАЗ-2110. К нему подведены две фишки. Более массивная фишка – это питание. Она подает напряжение на обмотки электромотора. Фишка поменьше – контрольная, считывает положение вала и отправляет эту информацию на блок управления. Отсоединяем эти фишки. Фишка питания может иметь металлическую фиксирующую скобу. Не забываем поднять ее плоской отверткой.

Моторчик, независимо от конструкции, крепится к корпусу печки на трех винтах. Выкручиваем винты и извлекаем моторчик.

Диагностика, ремонт и замена

Проверить моторедуктор можно сразу после демонтажа. Нужно подать напряжение 12 вольт на контакты питающего разъема. Проще всего это напряжение взять с аккумулятора. Накидываем два провода на АКБ и подсоединяем к контактам разъема. Вал моторедуктора должен начать поворачиваться. При изменении полярности движения вала должно реверсироваться.

Читать еще:  Магазин запчастей для ваз 2107

Если этого не происходит, разбираем моторедуктор. Если же сервопривод срабатывает, то проблема в блоке управления или проводке.

Самостоятельно можно разобрать только микромоторедуктор нового образца. Пластиковый корпус держится на фиксаторах и без проблем разделяется на две половины при небольшом усилии.

После разборки пробуем вращать червяк вала электродвигателя пальцами. Если он вращается легко, значит, механическая часть исправна. Осмотрите зубья шестеренок. Углубления в верхней крышке под валы шестерен должны быть целыми, без сколов и эллипсоидной выработки.

Пробуем подать напряжение на моторчик напрямую, мимо фишки. В некоторых случаях обрыв наблюдается именно на этом участке. Если и после подачи напряжения напрямую ничего не происходит – ремонт моторедуктора печки ВАЗ-2110 на этом можно прекращать. Неисправен мотор. Потребуется установка нового моторчика или полная замена моторедуктора, что обычно и делается из-за отсутствия в продаже подходящих электродвигателей.

Видео: Не греет печка на ВАЗ 2110? Замена моторедуктора заслонки отопителя

Замена моторедуктора печки ваз 2110 нового образца, как и старого, проводится в обратной демонтажу последовательности.

Единственная рекомендация на этапе установки – проверить работоспособность новой детали. Известны случаи, когда даже новые запчасти имели дефекты. А если приобрели б/у сервопривод, проверка нужна обязательно.

Схема проверки та же, что и на этапе диагностики: просто подаем напряжение на обмотки моторедуктора и меняем полярность. Моторчик крутится, шток поворачивается – устанавливаем моторедуктор на свое место.

Меняем моторедуктор заслонки отопителя ВАЗ 2110 на новый своими руками

Если в вашем ВАЗ 2110 печка перестала греть салон, то причиной может быть поврежденный моторедуктор. При переключении рукоятки отопителя неисправный мотор не передвигает заслонку, отсюда и холод в машине. Чтобы проверить, как работает моторедуктор заслонки отопителя автомобиля ВАЗ 2110, необходимо достать его. В этом материале подробно описан процесс демонтажа мотора отопителя и его последующая замена. Также читатель узнает, зачем нужен этот элемент в ВАЗ 2110 и какие неисправности у него бывают.

Заранее стоит проверить наличие следующих инструментов:

  • Магнитная рукоятка.
  • Крестообразная отвертка – подойдет инструмент со стандартной длиной.
  • Ключ-головка на 10’ с трещоткой.
  • Щетка для очистки деталей.
  • Набор ключей.
  • Короткая крестовая отвертка.

Назначение моторедуктора и его расположение

Чтобы замена моторедуктора печки в автомобиле ВАЗ 2110 прошла успешно, нужно знать основную информацию об агрегате. Он обеспечивает закрытие и открытие заслонки отопителя, процесс выполняется при помощи сигналов блока.

Конфигурация моторедуктора может существенно отличаться на ВАЗ 2110 разного года выпуска.

В зависимости от режима, выставленного на рукоятке, в салон попадает теплый или охлажденный воздух. Агрегат находится под капотом со стороны руля , он установлен рядом с усилителем тормозов, поэтому найти его не составит труда.

Неисправности и причины

Если при помощи рукоятки не удается контролировать температуру в салоне, то в первую очередь проверяют моторедуктор отопителя ВАЗ 2110. Проверка работоспособности осуществляется при помощи подачи напряжения от АКБ на агрегат при среднем положении рукоятки. Отсюда можно отталкиваться, нужна замена или нет.

Причин выхода из строя этого устройства может быть несколько:

  • Была нарушена целостность электрической цепи, силовая установка не получает подаваемое напряжение от АКБ, как результат, моторедуктор отопителя не может нормально работать.
  • Неисправность в автономном блоке, который управляет отопителем, редуктор не может обеспечивать нормальную температуру печки.

Замена моторедуктора печки «десятки» требует минимального количества инструментов и времени, но работа пройдет еще быстрее, если в ней будут принимать участие два человека.

Замена

Начинается подготовительный процесс со снятия рычагов дворников.

    Необходимо открутить гайку крепления каждого рычага, как это показано ниже;

Установка нового элемента и сборка отопителя проводится в обратной последовательности. Замена завершена, осталось проверить работоспособность заслонки после ремонта.

Проверка нового устройства

Чтобы проверить работоспособность нового электродвигателя заслонки, следует установить позицию печки на синей точке на левой ручке. Подождав около 20 секунд, нужно запустить двигатель. Проверку нельзя провести без мультиметра. Необходимо замерить сопротивление между Х1.1 и X1.4. Если новый электродвигатель заслонки функционирует правильно, то напряжение будет составлять 800-1200 Ом (контроллеры 1333.3854, 1303.3854, 1313.3854), 3600-5000 Ом (модели 1323.3854).

Теперь необходимо проверить работу заслонки на красной отметке. В первом случае сопротивление должно быть на уровне 3200-5000 Ом, а во втором – на уровне 1200-1600. В некоторых случаях отсутствие нужного показателя говорит о неисправной работе датчика. Из-за конструкционных особенностей этот элемент в отдельности поменять нельзя, как результат, требуется замена всего моторедуктора.

Заключение

На работу этого компонента влияет в первую очередь срок эксплуатации автомобиля. Когда деталь выходит из строя, ее нужно просто заменить на новую, так как ее цена достаточно низкая и нет смысла пытаться восстановить старую. Ниже видеоинструкция по замене.
