Рулевая рейка ваз 2110 на ваз 2109

Восстановление или замена рулевого механизма ВАЗ-2109, ВАЗ-2110

За возможность совершать маневры и менять направление движения у автомобиля отвечает рулевой механизм.

Тип и особенности конструкции рулевого механизма

Типов, применяемых рулевых механизмов несколько, наибольшее же распространение у легковых автомобилей получил механизм типа «шестерня-рейка».

Именно такой тип рулевого механизма применяется на отечественных автомобилях ВАЗ-2109, ВАЗ-2110.

Работа такого устройства сводится к преобразованию вращательного движения шестерни, которая связана с рулевой колонкой, в продольное движение зубчатой рейки.

Вращаясь, шестерня перемещает рейку, а та посредством тяг заставляет проворачиваться вокруг оси поворотные кулаки, связанные с передними колесами.

Особенностью данной конструкции является плотное взаимодействие зубцов шестерни с рейкой. Появление больших люфтов в этой паре приводит к осложнению управления автомобиля, что сказывается на безопасности движения.

Поэтому при появлении признаков неисправности данного механизма, производится комплекс восстановительных мероприятий, по сути, производится замена рейки рулевой ВАЗ-2110, или более ранней модели – ВАЗ-2109.

Хотя не всегда требуется замена рейки, иногда достаточно использовать ремкомплекты, позволяющие снизить или убрать люфт.

Конструкция и принцип работы

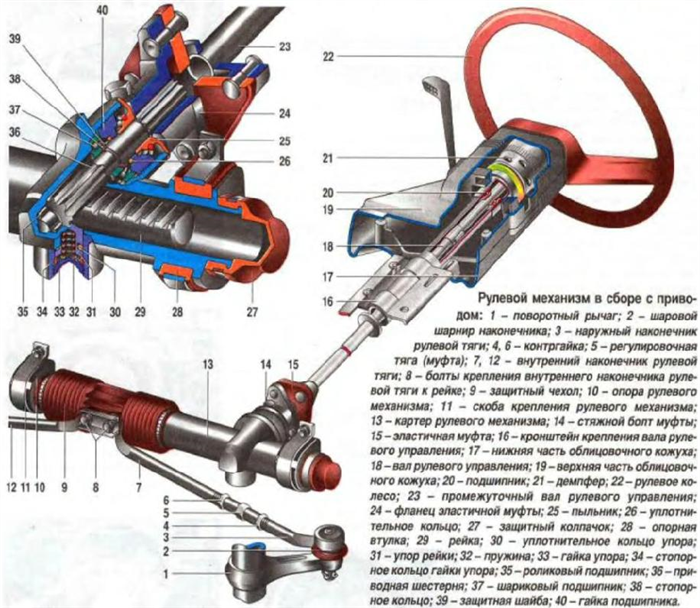

Чтобы было понятнее, следует вначале рассмотреть конструкцию и принцип действия рулевого механизма автомобилей ВАЗ.

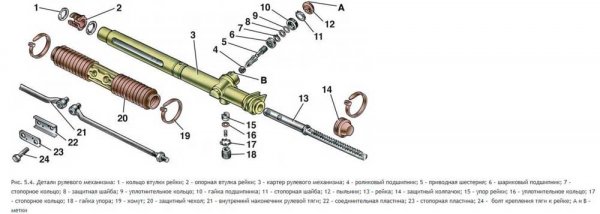

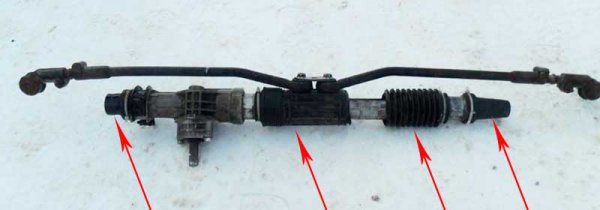

Итак, весь рулевой механизм располагается в картере. Этот картер закреплен при помощи скоб к задней стенке моторного отсека. Для крепления картера на его концах одеты съемные упоры. Внутри же его установлена рейка с зубчатым сектором.

С правой стороны картера имеется специальный отлив, внутрь которого помещен вал с зубьями, то есть один край вала выполняет роль шестерни.

Своими зубьями вал входит в зацепление с зубчатым сектором рейки. Чтобы обеспечить должное зацепление в картер помещен подпружиненный упор, который поджимает рейку к шестерне.

На другом конце вала с зубьями сделаны шлицы, посредством которых он соединяется с валом рулевой колонки.

С левой стороны в картере имеется продолговатая прорезь. Через эту прорезь можно увидеть саму рейку.

С этой же стороны в рейке имеется два отверстия с резьбой для крепления рулевых тяг.

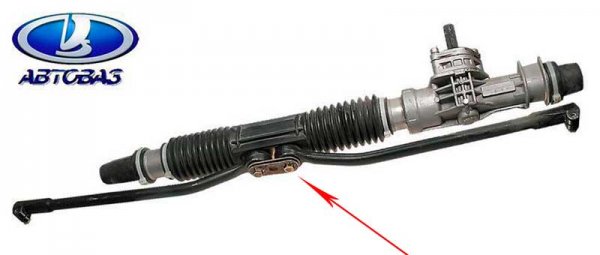

Посредством соединительной пластины и двух болтов к рейке крепятся рулевые тяги.

Чтобы снизить передачу колебаний от колес на рулевой механизм и далее на руль – в рулевые тяги со стороны их крепления к рейке установлены сайлентблоки.

Поскольку данный механизм «боится» пыли и грязи, ведь в результате ее попадания внутрь возможен износ зубчатого сектора и зубьев шестерни, прорезь картера закрыта резиновым пыльником, в котором проделаны отверстия под болты крепления.

Соединение зубчатого сектора с шестерней производится только с одной стороны, где путем упора исключается поперечный люфт рейки, а поскольку длина ее большая, то с другой стороны для предотвращения этого люфта используются пластиковые втулки.

Чтобы понять, как все работает, рассмотрим ситуацию с поворотом вправо.

Водитель начинает вращать руль, это вращательное движение полностью передается на вал шестерни механизма.

Шестерня начинает вращаться по часовой стрелке, а поскольку имеется зубчатое соединение ее с рейкой, то она заставляет смещаться рейку влево.

Рейка смещаясь, тянет рулевые тяги, поскольку она с ними соединена болтами.

Рулевые тяги, перемещаясь влево вместе с рейкой, посредством поворотных кулаков обеспечивают поворот колес.

Неисправности, их признаки

Неисправностей, которые могут возникнуть с самим механизмом не так уж и много. Однако они могут возникнуть не только с ним, но и остальными элементами рулевого управления – тягами, шаровыми опорами, рулевой колонкой.

Поэтому при их появлении следует проверять все элементы.

• Увеличение свободного хода руля может указывать на износ зубчатого сектора из-за попадания пыли и грязи внутрь механизма, а также увеличение зазора между рейкой и ее упором. В таком случае уменьшается зацепление рейки с шестерней. Также такая неисправность может указывать на износ сайлентблоков рулевых тяг или послабление крепления шаровых опор в поворотном кулаке;

Читать еще:  Как поставить противотуманки на ваз 2109

• Стуки и шум со стороны рулевого управления при движении может указывать на появление зазора между упором и рейкой, износ пластиковой втулки рейки. Стук также может появиться из-за сильного износа сайлентблоков тяг, шаровых опор, или в случае послабления крепления вала шестерни к валу рулевой колонки;

• Тугое вращение руля обычно указывает на повреждение втулки рейки, повреждение подшипника вала шестерни. Но виной также могут быть шаровые опоры, подшипники стойки подвески.

Перед началом ремонтных работ сначала следует определить, какой из элементов неисправен.

Если рулевые тяги, шаровые опоры и рулевая колонка подозрений не вызывают, то следует искать причину в самом механизме. Но для этого он должен быть извлечен с автомобиля.

Инструменты и материалы

Перечень необходимого инструмента во многом зависит от того, будет производиться замена рулевого механизма или будет выполняться его ремонт.

Так, для замены потребуется всего лишь головка на 13 с воротком и рожковый ключ того же размера, а также ключ на 22 и отвертка.

А вот при восстановительных работах инструментов понадобится значительно больше:

  • Набор рожковых и шестигранных ключей, набор головок;
  • Молоток;
  • Съемник;
  • Тиски слесарные;
  • Домкрат;
  • Узкое зубило (до 7 мм);
  • WD-40;
  • Ветоши;
  • Смазка для подшипников (Феол или др.)

Помимо инструментов понадобятся также и ремкомплект для рулевого механизма.

Эти ремкомплекты разделяются на малый и большой, хотя разница между ними незначительная.

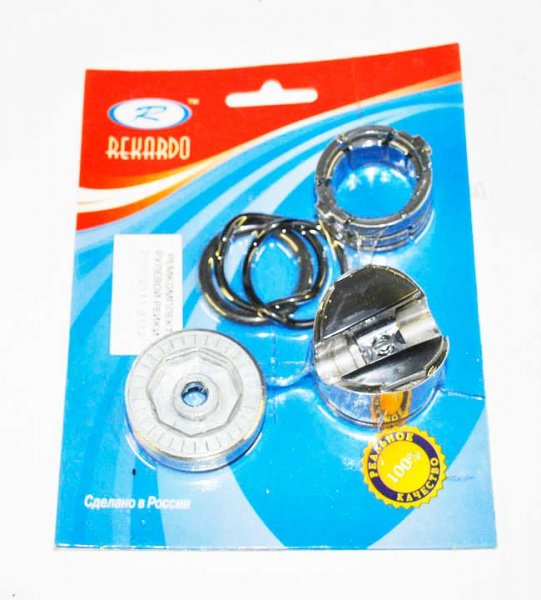

В состав малого ремкомплекта входят:

  1. Все резиновые уплотнители;
  2. Пружина и заглушка упора рейки;
  3. Пластиковая втулка рейки;
  4. Стопорное кольцо вала шестерни.

Большой же ремкомплект включает также наличие вала с зубьями шестерни и саму рейку.

Одного ремкомплекта для восстановления работоспособности механизма будет недостаточно, понадобятся также сайлентблоки рулевых тяг, пыльник механизма и хомуты для него.

В независимости от того механизм будет меняется или будет подвергаться ремонту, для начала его нужно снять с автомобиля.

На каком авто будет производиться снятие – ВАЗ-2109 или ВАЗ-2110, особой разницы нет.

Демонтаж рулевой рейки ВАЗ 2109, 2110

Автомобиль должен быть обездвижен – для этого он ставится на ручник и под колеса кладутся упоры.

Далее передок автомобиля выдомкрачивается с обеих сторон и снимаются передние колеса.

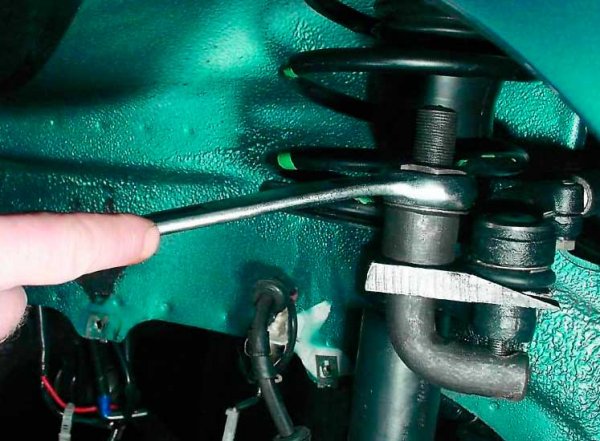

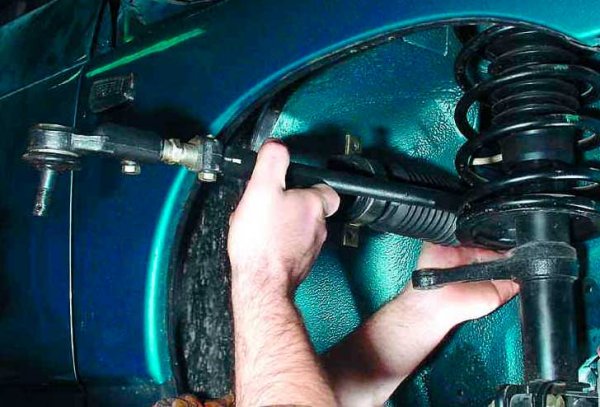

Затем отворачиваются болты крепления шаровых опор механизма к поворотным кулакам. Далее опоры нужно вытянуть из посадочных мест, для этого используется съемник.

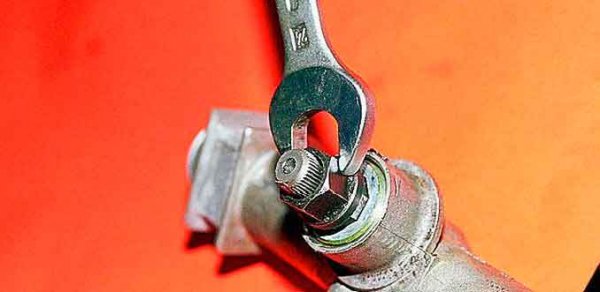

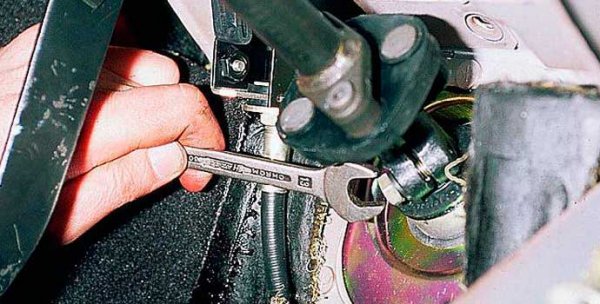

Следующим этапом будет откручивание болта крепления рулевой колонки к валу шестерни механизма. Располагается он в салоне возле пола, в месте вхождения вала колонки в пол. Болт выкручивается полностью и извлекается.

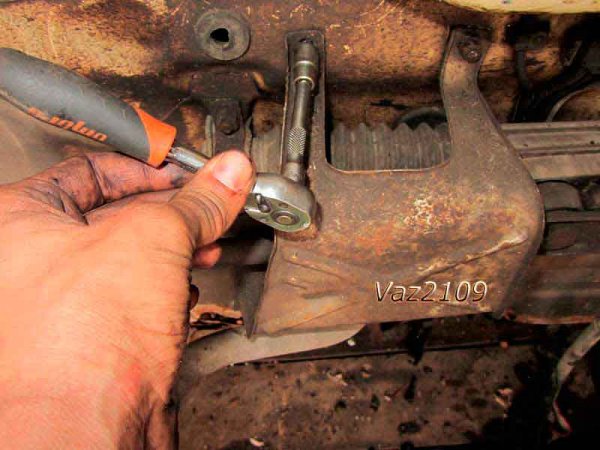

Затем нужно открутить болты скоб, которыми механизм крепится к задней стенке. Скобы тоже снимаются. После этого нужно потянуть механизм вниз и на двигатель, чтобы снять вал шестерни с посадочного места в валу колонки.

Разъединив механизм с рулевой колонкой, можно извлечь его через технологическое отверстие в подкрылках, через которые выходят рулевые тяги.

После извлечения рулевого механизма, он зажимается в тисках, затем откручиваются болты крепления рулевых тяг, и они снимаются.

Если производится замена рулевого механизма, то берется новый механизм, к нему присоединяются рулевые тяги и он устанавливается на место.

Разборка рулевой рейки

Если же решено произвести ремонт, то дальнейшая последовательность действий такова:

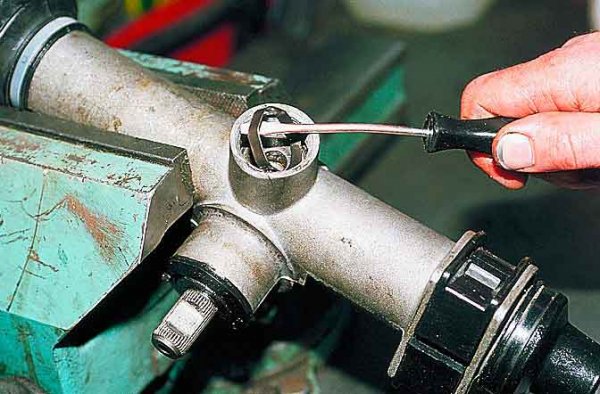

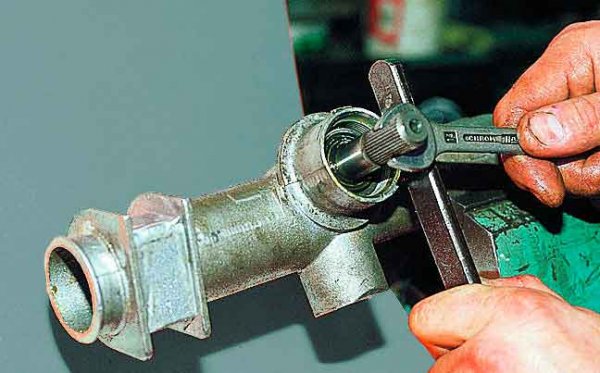

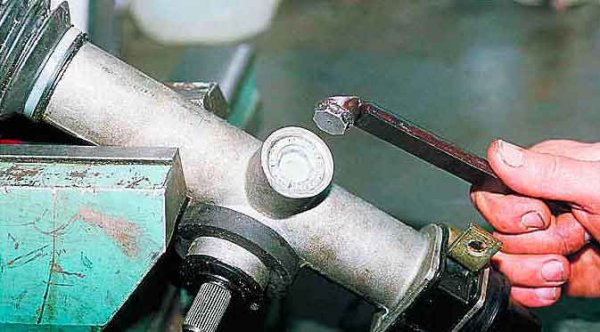

  • Шестигранным ключом выкручивается заглушка упора рейки и извлекается пружина, находящаяся под ней.

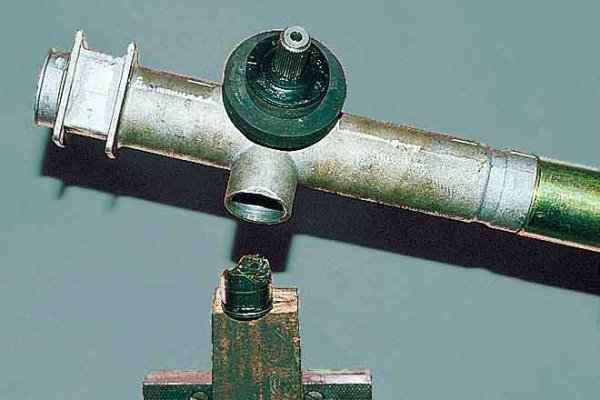

  • Далее ударом по корпусу через деревянную проставку выбивается сам упор.

  • С левой стороны механизма с него снимается опора крепления и удаляется заглушка.

  • Срезаются пластиковые хомуты пыльника, и он снимается с картера.

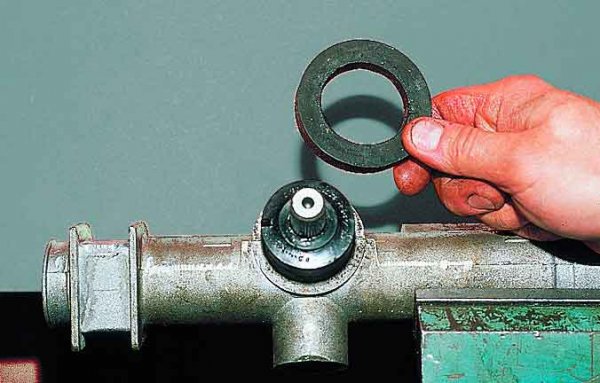

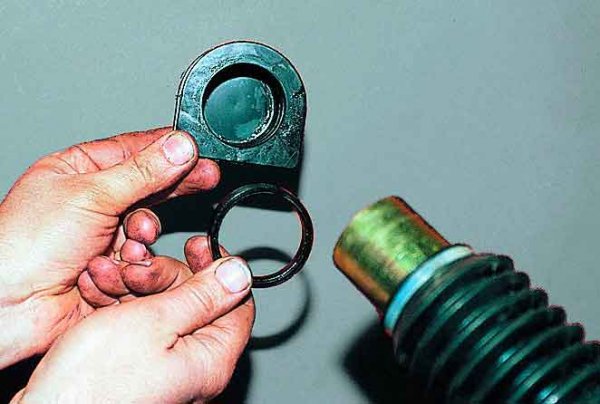

  • Извлекаются пыльник и уплотняющее кольцо вала шестерни.

  • Затем снимается стопорное кольцо вала и выкручивается гайка крепления подшипника вала.

  • Далее ключом на 14 выворачивается вал с шестерней и подшипником.

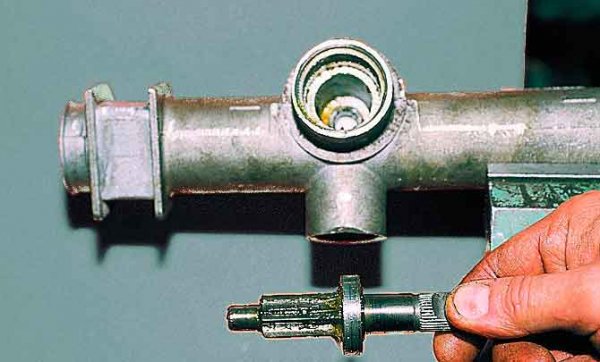

  • После извлечения шестерни из картера вынимается сама рейка. Далее уже извлекается с картера пластиковая втулка рейки.

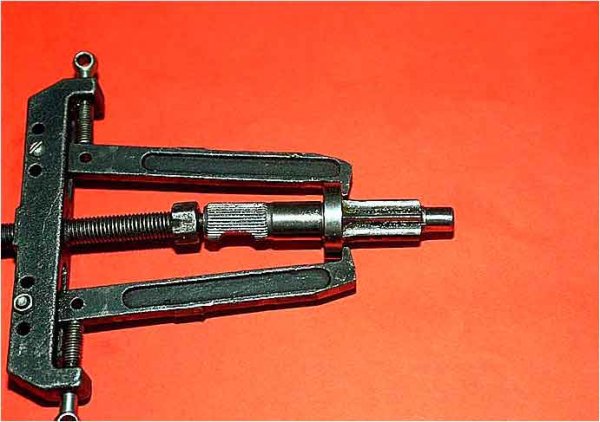

  • Чтобы снять подшипник с вала шестерни, нужно снять стопорное кольцо, а после стянуть с вала подшипник при помощи съемника.

  • Сборка механизма производится в обратной последовательности, но с использованием ремкомплекта. Меняются подшипники, используются новые подшипники, втулки, уплотнители и стопорные кольца.

Особенность снятия рулевой рейки на ВАЗ-2109 (карбюратор)

При замене рулевого механизма на ВАЗ-2109 владельцам можно поступить несколько проще.

Не обязательно снимать полностью рулевые тяги с авто вместе с механизмом.

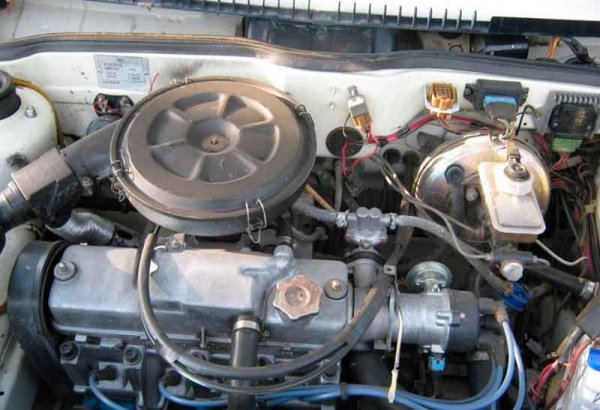

Перед началом демонтажа достаточно снять с авто корпус воздушного фильтра на карбюраторе.

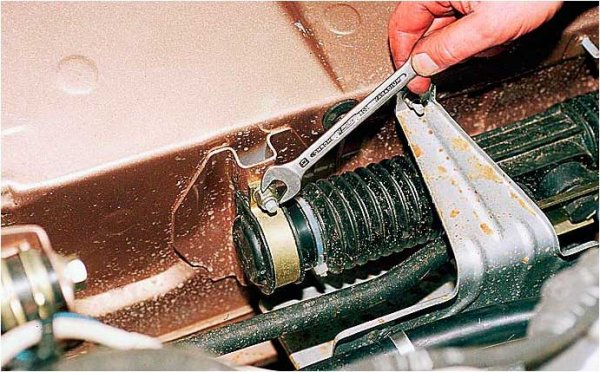

Это обеспечит доступ к болтам крепления тяг к рейке.

Выкрутив их, тяги отсоединяются от рейки, а далее выкручиваются болты крепления механизма и вала шестерни, снимаются скобы и механизм извлекается, без надобности выдомкрачивания и снятия тяг с поворотных кулаков.

Читать еще:  Топливная система ваз 21214 инжектор

Советы по выбору механизма, ремкомплекта

Длительная эксплуатация механизма после восстановления или ремонта зависит не только от правильности проведения работ, а и от качества изготовления механизма или ремкомплекта.

Если приобрести дешевую продукцию, то вполне вероятно, что в ближайшее время проблемы с механизмом возникнут снова, выполненные ремонтные работы будут просто безрезультатно потраченным временем и деньгами.

Поэтому к выбору механизма или ремкомплекта следует подходить ответственно.

Большинство автолюбителей советуют при замене рулевого механизма приобретать либо механизм, сделанный заводом-изготовителем, либо механизм производства СС 20 – фирмы, занимающейся выпуском комплектующих отечественных авто.

А вот механизм производства Фенокс автолюбители не жалуют, очень часто попадаются бракованные или быстро выходят из строя.

Но, приобретая новый механизм, следует поинтересоваться сертификатом качества, посмотреть, имеются ли упаковке отметки отдела контроля качества.

Подозрительные рулевые механизмы, без каких-либо отметок, пусть и стоящий дешевле брать не стоит, как правило они сразу же начинают стучать.

То же и касается комплектов для восстановления, зачастую дешевым ремкомплектом восстановить работоспособность механизма можно разве что ненадолго.

Устанавливаем ГУР, часть 2: Рейка

В предыдущей статье мы начали установку гидроусилителя руля на ВАЗ 2109 с установки насоса ГУР. Продолжаем наше мероприятие, и в данной статье мы рассмотрим установку рейки от ВАЗ 2110 с гидроусилителем.

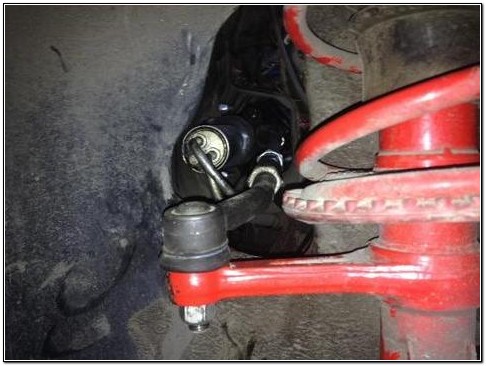

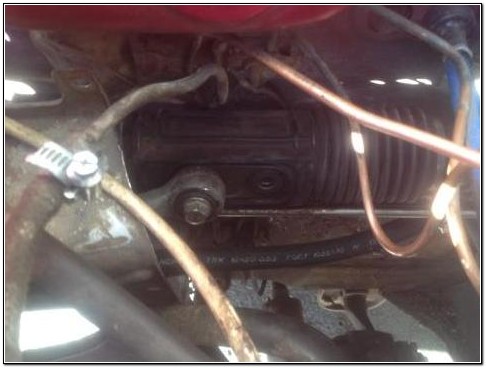

Вначале нам нужно снять старую рейку: откручиваем рулевые наконечники, болт соединяющий рейку с рулевым валом, и 4 болта крепления самой рейки.

Рулевые тяги на новой гидрорейке отличаются от родных «девятошных»: разница в размерах и диаметре сайлент-блоков:

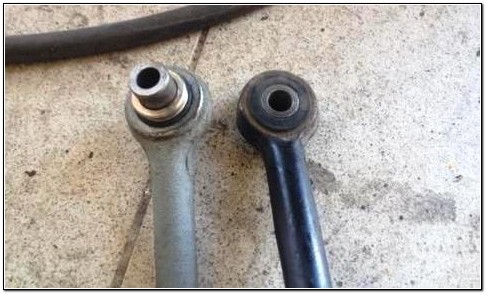

Слева: тяга ВАЗ 2109, справа — от ВАЗ 2110

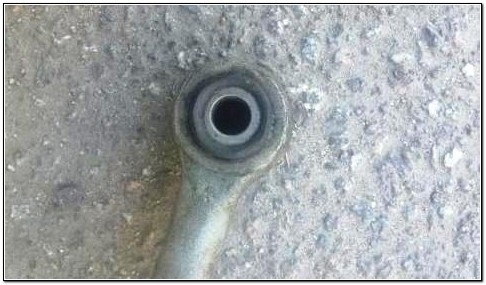

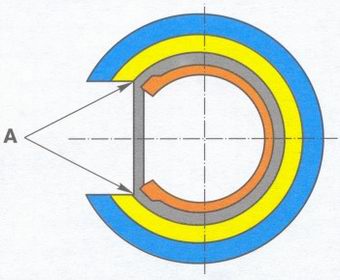

Можно либо спилить выпирающую втулку на тягах от ВАЗ 2109, либо обточить втулки от «десятки» и запрессовать их «девятошные» тяги. Результат по второму способу виден на фото:

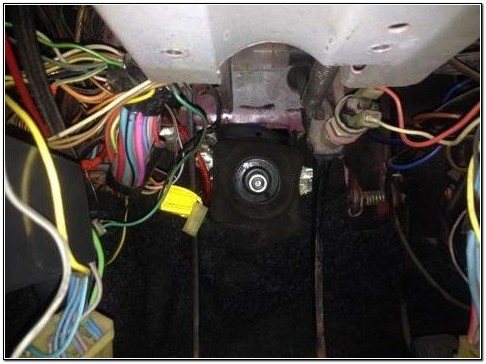

Далее переходим к самой рейке. Отверстие в моторном щите от старой рейки небольшое, и гидравлическая рейка от ВАЗ 2110 туда не войдет:

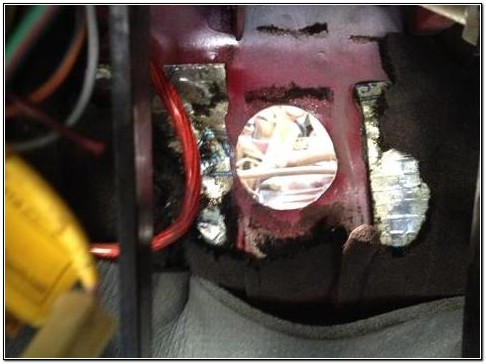

Придется его расширять, т.е. пилить. Результаты видны на фото ниже:

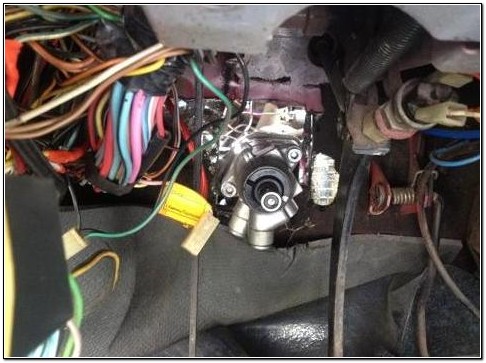

Главное здесь не переборщить, иначе останется щель. Пропилите вверх где-то на сантиметр и затем подгоняйте по месту.

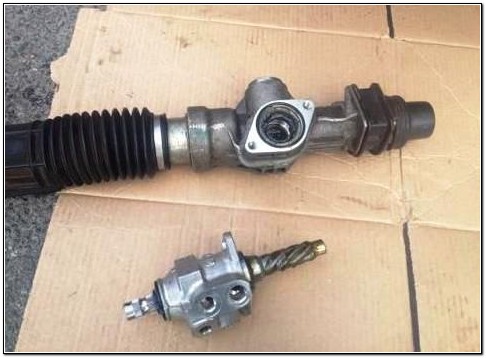

Окно для рейки подготовили, теперь займемся самой рейкой. Нужно открутить все трубки. Чтобы не сорвать шлицы лучше перед снятием аккуратно обстучать каждый болт.

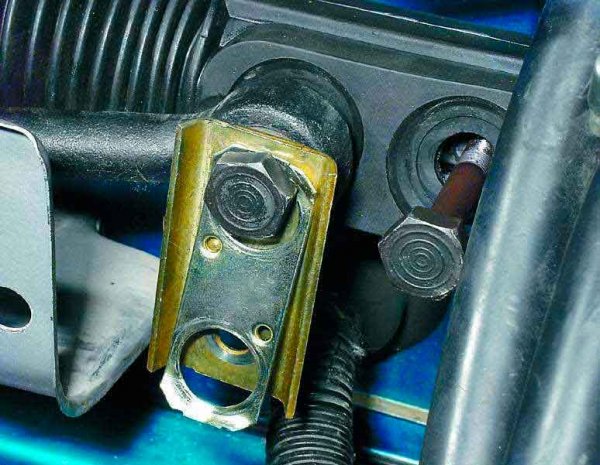

Затем снимаем этот механизм, открутив 2 болта:

Теперь у нас остается сама рейка, которая после снятия всего обвеса нормально входит на свое посадочное место через окно у правого колеса.

Теперь остается собрать рейку обратно, присоединив механизм вращения и трубки. Тесновато конечно, но возможно:

Теперь рулевой вал. Его придется укорачивать.

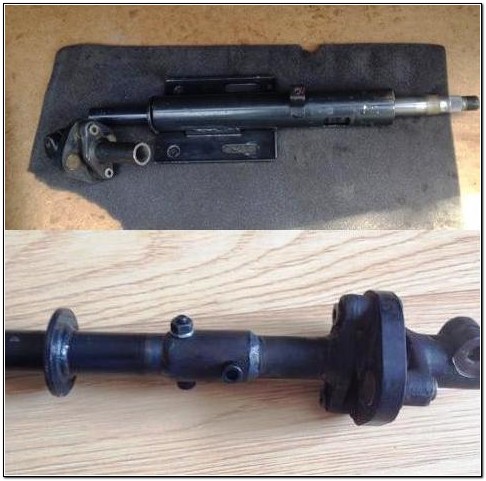

Можно у токаря выточить подходящих размеров втулку, и приварить в месте разреза:

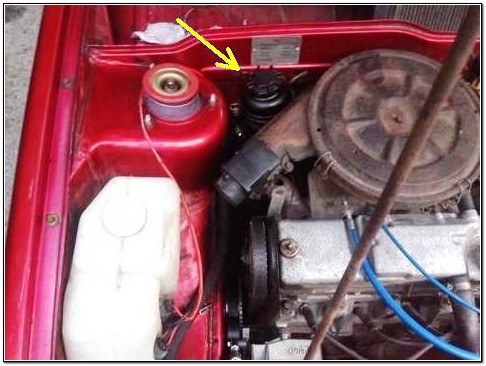

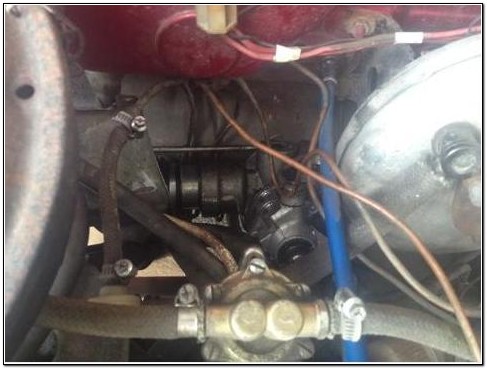

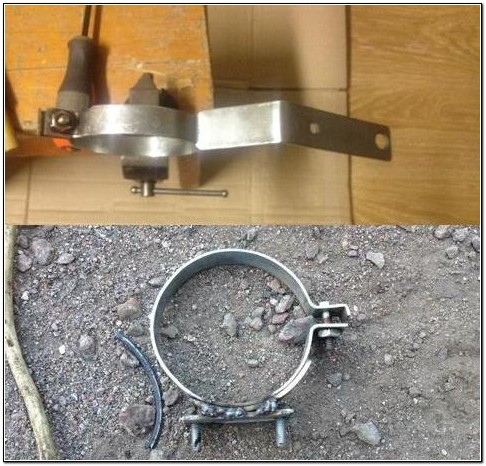

Теперь можно подключать трубки, установить бачок и прокачать систему. Крепление бачка можно сделать, немного доработав стандартное:

Когда все готово, можно ехать на тест-драйв.

Результат доработки впечатляет: руль крутится очень легко, при разгоне-торможении его никуда не тянет, на кочках из рук не вырывает. Ну и конечно, короткая рулевая рейка (2,8 оборота на рейке от «десятки» и 3,8 на штатной) – руль становится очень чутким и острым.

Основные отличия рулевой рейки на ВАЗ-2110 старого и нового образца

Долго, тяжело и мучительно. Так обычно модернизируются ВАЗовские автомобили. Это прекрасно видно на примере нашей десятки. ВАЗ-2110 получила рулевое управление, двигатель и подвеску от первого переднеприводного тольяттинского автомобиля ВАЗ-2108 и в течение почти 20 лет подряд принимала незначительные изменения в конструкции. В итоге мы имеем несколько вариантов одного двигателя, одной подвески, одного рулевого управления. С ним как раз и будем разбираться сегодня.

Особенности рулевой рейки ВАЗ-2110

Изначально на новое десятое семейство была установлена восьмерочная рулевая рейка без каких-либо изменений.

  • Её каталожный номер 2108-3400009-20 .

Оригинальная рулевая рейка ВАЗ-2108.

Кстати, все модификации реек, которые мы рассмотрим ниже, могут быть взаимозаменяемы. За исключением реек, разработанным под гидроусилитель. Восьмерочная рейка была разработана ещё в конце 70-х годов прошлого века, она имеет прямозубую зубчатую передачу шестерня-рейка, а полный поворот руля составляет 3,7 оборота.

Модернизация рейки

Несколькими годами позже рейку для ВАЗ-2110 усовершенствовали. Это выразилось в усилении картера рулевого механизма и применении восьмерочной пары шестерня-зубчатая рейка («рашпиль», как её ласково называют механики).

Каталожный номер рулевого — 2110-3400009-20 .

Эти две рейки могут быть взаимозаменяемыми без замены каких-либо дополнительных элементов рулевого управления. Снял — поставил.

Рейка ВАЗ-2110 нового образца

Рейка без ГУР нового образца несколько отличается от старой восьмерочной и старой десяточной:

  • усиленный корпус (аналогичный 2110-3400009-20 );

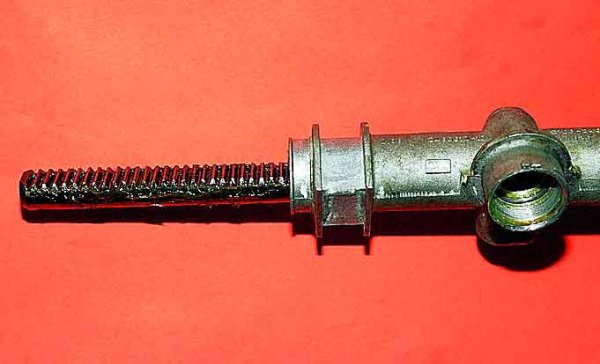

  • косозубая зубчатая рейка с переменным шагом (каталожный номер 2110-3401068 ) и косозубая приводная шестерня;
  • промежуточный рулевой вал должен быть короче старого.
Читать еще:  Клапана для ваз 2110 8 клапанов

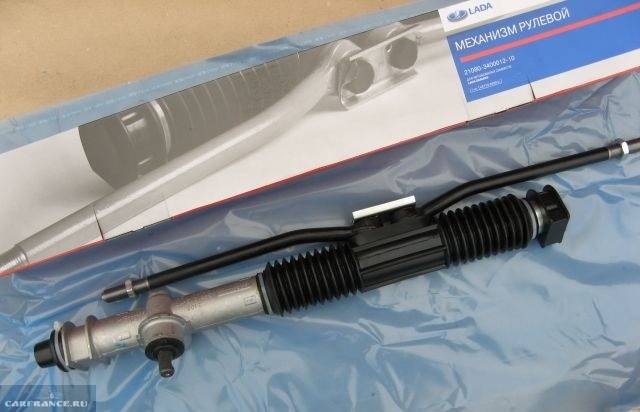

Рейка нового образца без ГУР.

Параметры

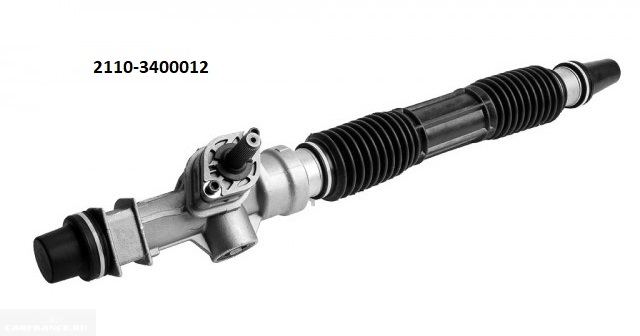

  • Каталожный номер новой рейки — 2110-3400012 .
  • Полный ход рейки составляет 4,2 оборота .
  • Для автомобилей, оборудованных гидроусилителем рулевого механизма, предполагается установка рейки с каталожным номером 2110-3400010-30 .
  • Количество оборотов до полного поворота колес — 2,7 .

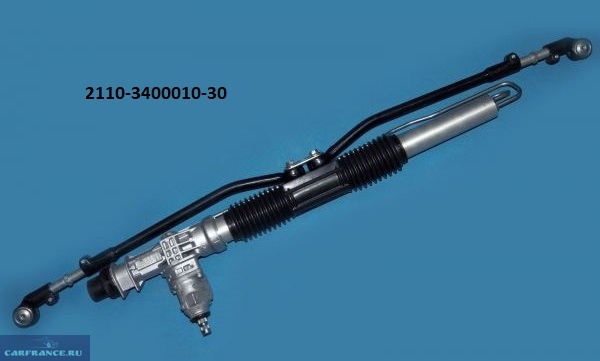

Рейка под ГУР в сборе с тягами.

Новая рейка без проблем устанавливается взамен старой , однако, стоит учесть, что промежуточный вал у рулевого механизма старой конструкции был длиннее, поэтому рейку менять нужно с новым валом и, желательно, с новыми тягами.

Укороченные рейки

Кроме косозубой рейки, с выходом с конвейера Калины, стали появляться в продаже и на сервисах так называемые укороченные рейки.

Полный поворот колес с которыми составляет 3,1 оборота . Это даёт более острое чувство руля, управление более точное и чуть информативнее. Такая рейка имеет и небольшой минус — усилие на руле несколько возрастает.

  • Каталожный номер короткой рейки для ВАЗ-2110 — 11183-3400010-10 (11183-3400010-12) , номер самой зубчатой рейки — 11183-3401068-00 (11183-3401068-01) .

Ремонт рулевой рейки ВАЗ

Рулевая рейка, доставляет немало хлопот владельцам переднеприводных ВАЗов, часто увеличенные люфты в ней, является источником постоянных стуков и плохой управляемости автомобиля. Типичными неисправностями рулевой рейки без гидроусилителя, на автомобилях ВАЗ (2108, 2109, 21099, 2110, 2111, 2112,2113,2114,2115, Калина, Приора), являются:

  • стук при движении (в основном с правой стороны);
  • увеличенный люфт рулевого колеса (как следствие, виляние автомобиля на скорости, невозможность выставить «развал – схождение», увод автомобиля в сторону);
  • «закусывание» рулевого вала (трудности с управлением, вероятность заклинивания руля на ходу);
  • износ внутренних частей рейки и так далее;

Существует несколько вариантов исправления проблемы с рулевой рейки:

  1. регулировка;
  2. замена ремонтного комплекта;
  3. замена целиком всего узла;

Регулировка позволяет устранить люфты, и на некоторое время восстановить работоспособность рейки. При сильном износе внутренних валов, регулировка не может убрать люфты («тугой руль»), и необходимо поменять рем комплект. Целиком, рулевую рейку, обычно меняют при деформации или нарушении целостности корпуса.

Снятие рулевой рейки

Для того чтобы извлечь рейку, необходимо:

  • поднять перед и снять колеса;
  • открутить и снять рулевые наконечники;
  • отсоединить рулевой вал в салоне;
  • открутить крепление рулевой рейки и вывести ее в сторону;

Разборка

Для разборки рулевой, понадобятся «спец ключи» (они же используются для регулировки).

Начинать необходимо со следующего:

  • снять рулевые тяги (предварительно пометив или запомнив сторону);
  • снять резиновый пыльник и резиновый наконечник;
  • открутить регулировочную и упорную втулки и вытащить валы;
  • извлечь пластиковую втулку, изнутри корпуса;
  • очистить валы, детали и корпус от смазки и грязи;

Ремонт

После разбора и очистки, необходимо произвести «дефектовку» деталей, и определить степень замены:

– визуально осматривается корпус. На предмет сколов, трещин и так далее;

– осмотр валов на заусенцы, износ, царапины и тому подобное;

После того как определятся дефектные детали, можно начинать сборку:

– запрессовывается новая пластиковая втулка;

– запрессовываются новые подшипники;

– вставляются и собираются валы;

– обильно смазываются подходящей смазкой (литол, фиол, униол)

– производится предварительная регулировка (регулировочная втулка затягивается до упора, затем ослабляется до того момента, как вал можно будет провернуть рукой);

– одеть и закрепить резиновый пыльник (желательно использовать новый);

– установить рулевые тяги с наконечниками, не затягивая их;

Ремонт рулевой рейки ВАЗ 2108, 2109 (Видео):

Установка

При установке рулевой рейки, необходимо помнить о таких условиях:

  1. когда устанавливается рулевая колонка, рулевое колесо должно быть по центру, и иметь равное количество оборотов в одну и в другую сторону (допускается небольшие отклонения, они будут исправлены на стенде «развал – схождения»);
  2. прикрутить рейку к кузову;
  3. вставить и затянуть рулевые наконечники;
  4. надеть колеса и опустить автомобиль;
  5. стабилизировать подвеску и затянуть рулевые тяги на сайлентблоков;

Проверка и регулировка

После установки, рейку, необходимо окончательно отрегулировать. Не должно быть вертикального люфта, в рулевой рейке, при проверке рулевых тяг. Люфт на рулевом колесе, должен быть в пределах нормы (прим. 15 град). Руль должен вращаться легко, без закусываний, с равным количеством витков в обои стороны. При движении и повороте, рулевое колесо должно само возвратится в исходное положение, без помощи водителя.

Следующая регулировка должна быть на первых 500 – 800 км пробега, после ремонта.

Еще, после ремонта, необходимо проверить и отрегулировать углы установки колес. P.S Если у вас не получилось самостоятельно отремонтировать рулевую рейку, то обратитесь за помощью к профессиональному автосервису.
