Тяги рулевой рейки ваз 2110

ВАЗ-2110. Рулевая рейка ВАЗ-2110: регулировка, ремонт, замена своими руками

Система управления автомобилем отвечает за направление его движения, а также в значительной мере за безопасность водителя и пассажиров. Одним из важнейших элементов этой системы является рулевая рейка. Ее роль заключается в передаче усилия от рулевого колеса на тяги, которые, в свою очередь, заставляют поворачивать управляемые колеса в ту или иную сторону.

За исключением последних версий в автомобилях ВАЗ-2110 рулевая рейка не оборудована усилителем, однако это совсем не значит, что ее механическая конструкция будет служить вечно. Как и любой другой подвижный механизм, она иногда выходит из строя. О том, что представляет собой рулевая рейка ВАЗ-2110 и какие проблемы с ней случаются, мы поговорим в этой статье. Кроме этого мы разберемся с тем, как ее самостоятельно отремонтировать или заменить.

Конструкция и роль рулевой рейки в системе управления

Рулевая рейка ВАЗ-2110 представляет собой стальной бланк, одна сторона которого имеет зубья, входящие в зацепление с зубьями приводной шестерни. Последняя приводится в движение рулевым колесом через вал и его кардан. В автомобилях ВАЗ-2110 рулевая рейка располагается в колонке, которая закреплена на перегородке между моторным отсеком и салоном.

Ее верхняя часть имеет крепление для двух тяг, которые посредством наконечников и их пальцев соединяются со стойками амортизаторов.

При повороте рулевого колеса вращается его вал и передает усилие через кардан на приводную шестерню. Она, вращаясь, перемещает рейку вместе с тягами в нужную сторону. Вот таким нехитрым образом управляется автомобиль.

Естественно, что для обеспечения нормальной работы рейки в конструкцию рулевого механизма входит еще ряд деталей:

  • корпус (картер) колонки;
  • защитный кожух (гофра) с хомутами;
  • два подшипника шестерни привода (шариковый и игольчатый);
  • опорная втулка (фторопластовая);
  • упор;
  • упорная гайка;
  • пыльники, заглушки, шайбы и др.

Признаки поломки механизма рулевой рейки

В автомобилях ВАЗ-2110 рулевая рейка, требующая ремонта или замены, может подавать следующие признаки:

  • хруст (стук) в районе расположения колонки при повороте руля на месте или вначале движения;
  • тугой руль (заклинивание или «закусывание»);
  • стук, вибрация рулевого вала во время движения по неровной дороге;
  • большой люфт рулевого колеса;
  • неровная траектория движения передних колес (виляние).

Основные причины неисправностей рулевой рейки

Причинами выхода из строя или нарушения в работе рейки могут быть:

  • израсходованный ресурс;
  • износ деталей рулевого механизма вследствие постоянной езды по бездорожью;
  • ускорения и рывки вначале движения при вывернутом рулевом колесе;
  • повреждения подвески и рулевого механизма из-за попадания колеса в глубокую яму и др.

Как устранить люфт?

Выявив признаки неисправности, не отчаивайтесь, возможно, все обойдется мелким ремонтом, тем более что сама рейка очень редко выходит из строя. Для начала разберемся, есть ли у руля люфт и как подтянуть рулевую рейку на ВАЗ-2110, чтобы от него избавиться. Первым делом открываем капот, находим месторасположение колонки. Демонтируем элементы двигателя, которые мешают свободному доступу к ней (воздушный фильтр, воздуховод). Взявшись двумя руками за рулевые тяги, попробуйте подвинуть рейку влево-вправо. Если при этом обнаружится люфт, избавляемся от него путем регулирования упорной гайки.

Регулировка рулевой рейки ВАЗ-2110 – процесс достаточно простой, но для этого потребуется специальный ключ на 17 с восьмигранной головкой. Без этого инструмента работу можно не начинать. Если же ключ под рукой, отправляйтесь под машину и снимите защиту двигателя. После этого переместитесь под переднюю часть машины и найдите месторасположение колонки. Снимите пластиковую заглушку упорной гайки. Дальше регулировка рулевой рейки ВАЗ-2110 осуществляется путем закручивания этой гайки внутрь корпуса колонки. Проверните ее на 10-15 градусов, после чего проверьте величину люфта. Если есть необходимость, повторите процедуру. Важно не перетянуть упорную гайку, иначе рулевой вал будет вращаться туго.

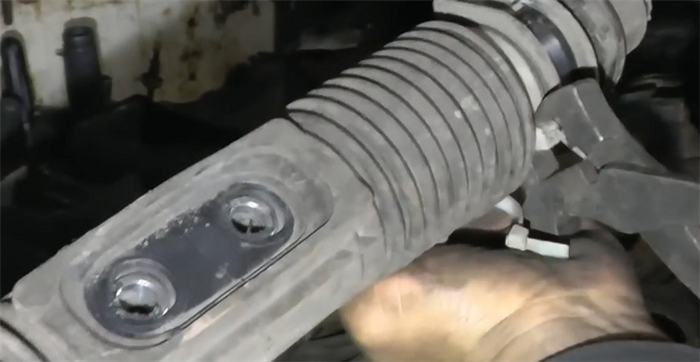

Кроме этого, проверьте надежность крепления тяг. При необходимости подтяните болты их крепления.

Демонтаж рулевой колонки

Если после регулировки проблема с рейкой не исчезла, придется ее разбирать и ремонтировать. Но для этого ее нужно снять. Существует два метода демонтажа: с рулевыми тягами и без них. Последний способ предпочтительней, так как требует гораздо меньше времени. Перед тем как снять рулевую рейку на ВАЗ-2110, переднюю часть машины нужно поддомкратить с обеих сторон. Это необходимо для того, чтобы разгрузить тяги.

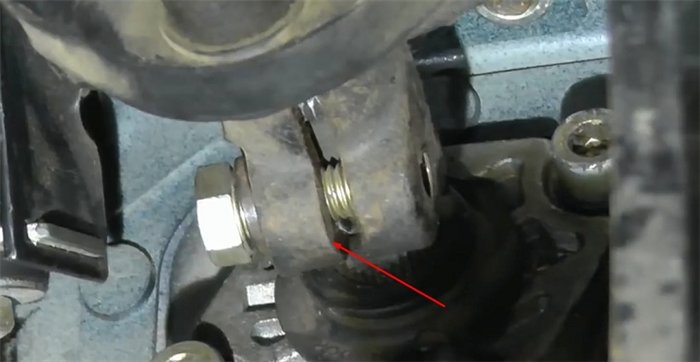

В салоне, в районе блока педалей, нужно открутить болт кардана рулевого вала. После этого переходим в моторный отсек и откручиваем 2 болта крепления тяг, предварительно отогнув стопорную пластину. Затем нужно открутить 4 болта фиксации рулевой колонки к кузову автомобиля. Когда это будет сделано, снимаем колонку и извлекаем ее через проем левой колесной арки.

Что представляет собой ремонт рулевой рейки ВАЗ-2110 своими руками?

Заблаговременно позаботьтесь об инструменте. Здесь понадобится два спецключа: восьмигранник на 17 и восьмигранник на 24, а также съемники для подшипников. Стоит обозначить, что ремонт рулевой рейки ВАЗ-2110 подразумевает замену деталей, наиболее подверженных износу. Это подшипники и пыльник приводной шестерни, упор, стопорные кольца, опорная втулка, уплотнители. Все эти элементы можно приобрести в комплекте. В продаже есть три вида ремкомплектов:

  • минимальный, включающий опорную втулку, пыльник стопорные кольца и уплотнители;
  • стандартный, в который кроме перечисленных деталей входят подшипники;
  • полный, в составе которого предусмотрена и новая рейка.

Покупать ремкомплект рекомендуется лишь после того, как вы снимете колонку, выпишите ее маркировку (разные версии ВАЗ-2110 могут иметь различную комплектацию) и разберете ее, определив запчасти, подлежащие замене.

Разбираем рулевую колонку

Разбирать узел управления начинаем с того, что снимаем защитный кожух, разрезав пластиковые хомуты. После этого спецключом на 17 отворачиваем упорную гайку, достаем стопорное кольцо, пружину и выбиваем упор рейки. Далее снимаем пыльник и уплотнитель шестерни привода, извлекаем стопорную шайбу, после чего спецключом на 24 отворачиваем гайку, фиксирующую шариковый подшипник. Извлекаем шестерню. Теперь, когда рейку ничего не держит в корпусе, извлекаем ее через правую сторону корпуса. Извлекаем из посадочного места игольчатый подшипник приводной шестерни. Для этого потребуется специальный съемник. Проверьте подшипники приводной шестерни на наличие люфта. Если он присутствует, подшипники придется заменить.

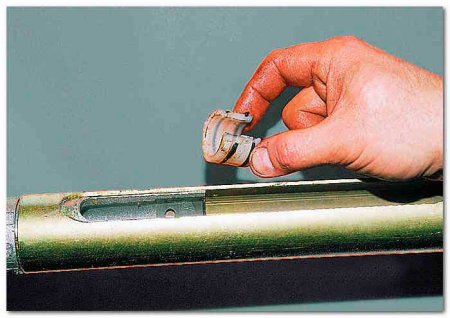

Обязательной замене подлежит и опорная втулка. Она имеет цилиндрическую форму и расположена внутри корпуса рулевого управления. Снимается втулка путем поддевания отверткой.

Порядок сборочных работ

Ремонт рулевой рейки ВАЗ-2110 начинаем с установки игольчатого подшипника приводной шестерни. Посадочное место предварительно обильно смазывается специальной смазкой типа «Фиол-1». После этого напрессовываем новый шариковый подшипник на вал шестерни привода. Далее устанавливаем опорную втулку из ремкомплекта внутрь корпуса узла управления. Теперь заполняем смазкой внутреннюю полость колонки и вставляем в нее рулевую рейку.

Монтируем приводную шестерню и фиксируем ее стопорным кольцом и гайкой. Надеваем на ее вал новый пыльник.

Устанавливаем на место упор с уплотнителем, закрепляем его стопором и упорной гайкой. Вот, в принципе, и все. Теперь нужно отрегулировать узел управления и надеть на него защитный кожух.

Настройка механизма управления

В автомобилях ВАЗ-2110 рулевая рейка регулируется путем прижимания к ней упора. Это происходит при закручивании упорной гайки. Заменив износившиеся детали и собрав колонку, нужно закрутить эту гайку до упора, а после отвернуть примерно на 30 градусов. Это, конечно, грубая регулировка, но самая правильная. Дальнейшая настройка производится тем же путем при установленной рулевой колонке на автомобиль.

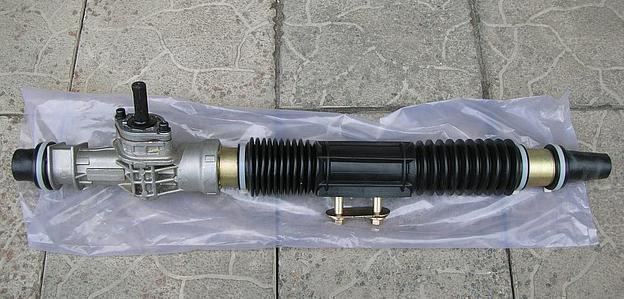

Замена рулевой рейки ВАЗ-2110

Редко, но случается, что заменой расходников дело не обходится. Рулевая рейка хоть и выполнена из стали, но все же подвержена износу. Чаще всего причиной этому становится халатность автовладельцев, не следящих за состоянием рулевого механизма. Кроме этого, рейка может пострадать и вследствие дорожно-транспортного происшествия. Но и здесь отчаиваться не стоит. Замена рулевой рейки ВАЗ-2110 производится по описанной выше схеме. Единственное, что потребуется – это приобрести полный ремкомплект, который стоит в среднем около 1500 рублей.

Полезные советы

Напоследок приведем несколько полезных советов, которые позволят продлить жизнь рулевой рейке и другим элементам, входящим в узел управления:

  1. Не реже одного раза в квартал проверяйте состояние рулевого управления на СТО или самостоятельно.
  2. Обращайте внимание на состояние защитного кожуха рулевой колонки.
  3. Пытайтесь ограничить езду по неровной поверхности, особенно на высокой скорости.
  4. Не испытывайте прочность рулевой рейки и всего механизма, трогаясь с места с вывернутым до упора в сторону рулем.
  5. При выявлении люфта или других признаков неисправности рулевой рейки осуществляйте ее ремонт или замену.

Самостоятельный ремонт рулевой рейки ВАЗ 2110

Сегодня мы поговорим про то, как самостоятельно отремонтировать рулевую рейку на автомобиле ВАЗ 2110.

Читать еще:  Разборка кпп ваз 21213 5 ступка

Во время проезда различных крупных и мелких неровностей автомобилист может услышать странные звук в области передней подвески автомобиля.

Этот звук имеет свойство постоянно прогрессировать и со временем становится более навязчивым.

Многие водители, которые не имеют достаточного опыта самостоятельно диагностировать неисправность, очень часто обращаются на станцию техобслуживания.

Там они и получают крайне неутешительный вердикт о том, что рулевая рейка требует ремонта или же необходима полная замена данного важного узла.

Стоит отметить довольно высокую стоимость ремонтно-восстановительных работ рейки специалистами на СТО.

Замена этого механизма на новый представляется еще более затратной процедурой, так как новая рулевая рейка ВАЗ 2110 стоит немало.

Настоятельно рекомендуем Вам не отчаиваться преждевременно.

Приведенный ниже материал поможет разобраться в том, как самостоятельно диагностировать потенциальные неисправности данного узла и провести качественный ремонт рулевой рейки ВАЗ 2110 своими руками.

Диагностируем неисправность

Как и любой другой механизм, рулевая рейка рано или поздно выходит из строя.

Подобный механизм присутствует в любых автомобилях, как оборудованных электро и гидроусилителем, так и без него.

Глуховатые звуки и удары могут ощущаться при езде по неровностям, а еще могут передаваться на руль.

Неисправность проявляется похожим образом и тогда, когда машина стоит на месте и осуществляется поворот рулевого колеса.

При повороте руля еще может наблюдаться значительно возросшее усилие.

Эти главные симптомы говорят о том, что необходим ремонт рулевой рейки и не важно, на какой марке автомобиля они появились ВАЗ 2110 или другой модели.

Для определения состояния данного узла осуществляем следующее.

Возьмитесь за рулевой вал в том месте, где он стыкуется с рейкой.

Рывками покачайте его вверх и вниз. Если стук проявится, то это свидетельство того, что будет либо необходим ремонт корпуса рулевой рейки, либо возможной причиной стука может быть отсутствие смазки в так называемом игольчатом подшипнике.

Проведите смазку подшипника или замените данную деталь.

Следующим шагом будет необходимость проверить втулку на люфт и само соприкосновение рейки с рулевой шестерней.

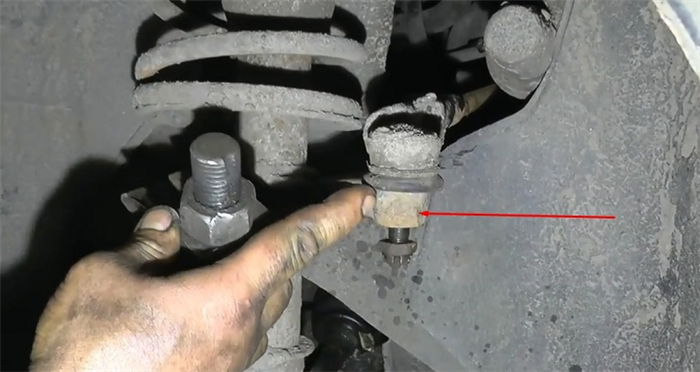

Для этого возьмитесь за стык рулевых тяг в подкапотном пространстве и пробуйте осуществить шевеление рулевого вала.

Так может проявиться недостаточная затяжка узлов, что не является большой проблемой.

Если же стуки определенно слышны из рейки, тогда неисправен именно этот механизм и рулевую рейку придется ремонтировать или менять на новую.

Теперь Вы должны принять решение о том, по какому пути двигаться дальше.

Само собой, покупка новой рейки будет самым лучшим вариантом, но и самым дорогим.

Ремонт рейки у мастеров позволяет обойтись хоть и меньшей, но все еще внушительной суммой.

Также нет никаких гарантий того, сколько рейка прослужит после восстановления.

Наиболее выгодным экономически решением однозначно станет самостоятельный ремонт.

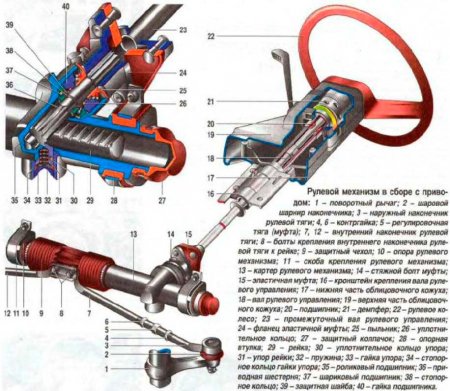

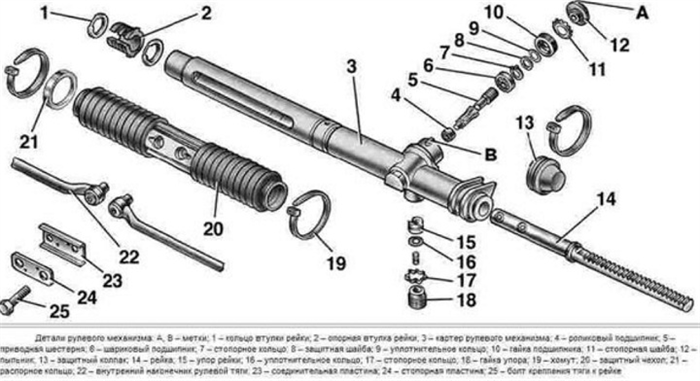

Устройство рулевой рейки ВАЗ 2110

Для того, чтобы осуществить ремонт рейки самостоятельно, Вам будет необходимо изучить конструкцию данного узла.

1 — хомуты; 2 — защитный чехол; 3 — пластина внутренняя; 4 — рулевая тяга; 5 — пластина наружная; 6 — болт для крепления тяги; 7 — пластина стопорная; 8 — колпак защитный; 9 — труба картера; 10 — уплотнительные кольца; 11 — опорная втулка; 12 — скоба крепления опоры тяг; 13 — опора тяг; 14 — рейка; 15 — гайка крепления трубы картера; 16 — стопорное кольцо; 17 — уплотнительное кольцо; 18 — крышка картера; 19 — пыльник шестерни; 20 — шайба; 21 — болт крепления крышки; 22 — сепаратор с роликами; 23 — шестерня рулевого механизма; 24 — стопорная шайба; 25 — опорная пластина; 26 — корпус пластины; 27 — нижний подшипник шестерни; 28 — картер; 29 — защитный колпак левый; 30 — вкладыш упора рейки; 31 — упор; 32 — уплотнительное кольцо; 33 — пружина; 34 — уплотнительное кольцо; 35 — гайка упора; 36 -заглушка.

Подбор ремкомплекта

Перед началом ремонтно-восстановительных работ следует определиться с выбором ремонтного комплекта.

  • Минимальный комплект. Такой набор включает в себя необходимый список крепежных и уплотнительных элементов: шайбы, подшипники, гайки и втулки из фторопласта.

  • Базовый набор имеет дополнительно к минимальному комплекту подшипники и валы, но его стоимость может быть в два раза выше первого варианта.

Процесс снятия рейки

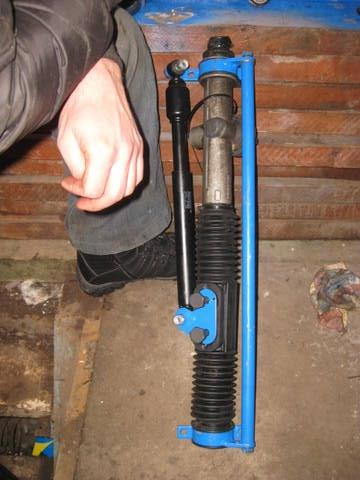

Приступить к ремонту можно только после снятия данного механизма.

Демонтаж можно осуществить как путем снятия рейки с тягами, так и без них.

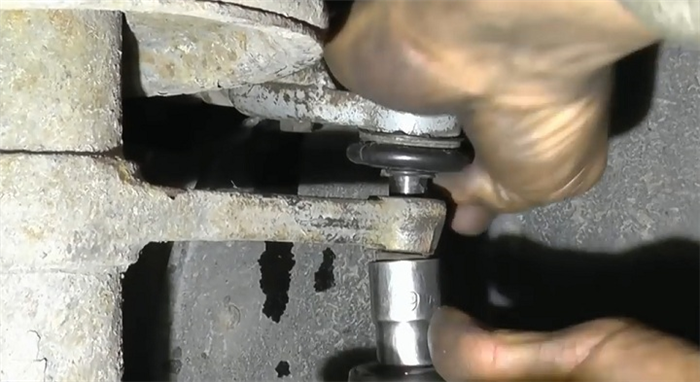

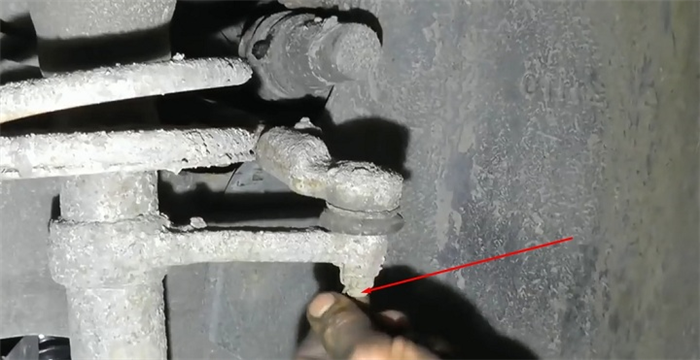

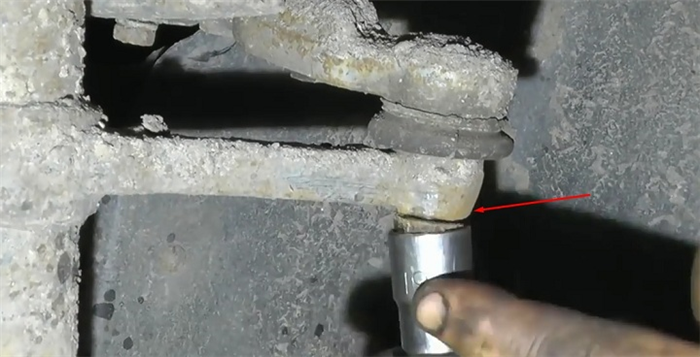

Для первого варианта будет нужно выпрессовывать пальцы наружных наконечников тяг.

Второй способ потребует отсоединения внутренних наконечников.

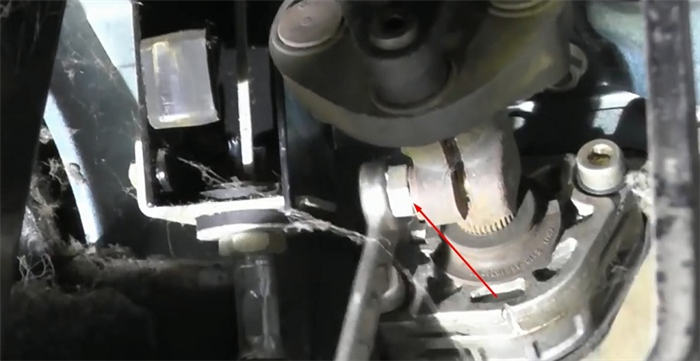

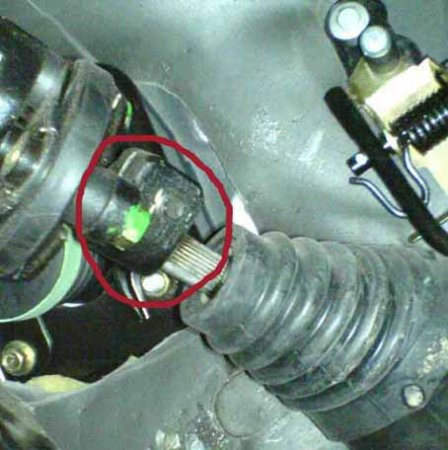

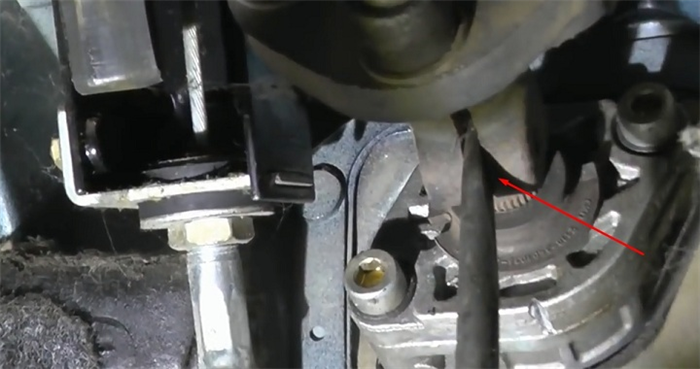

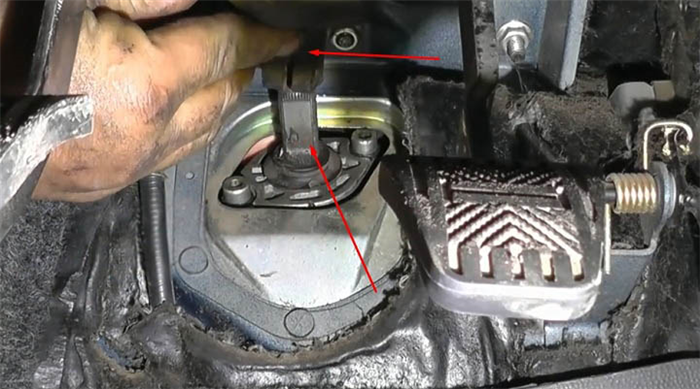

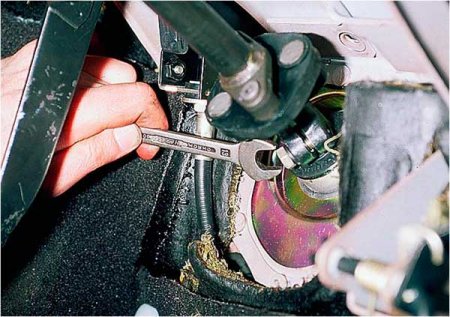

  • отверните рожковым ключем на 13 в салоне болт эластичной муфты;

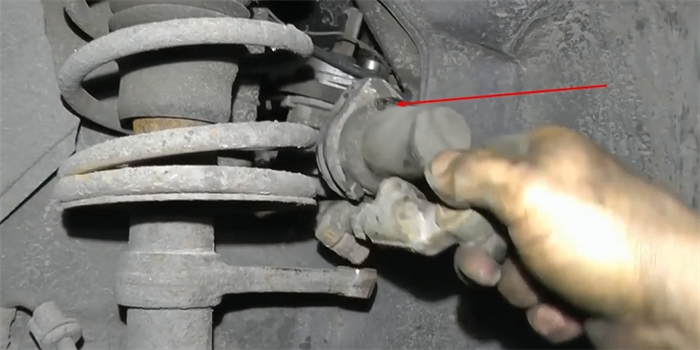

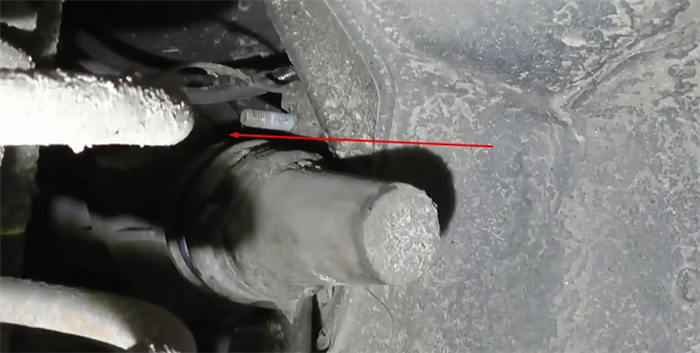

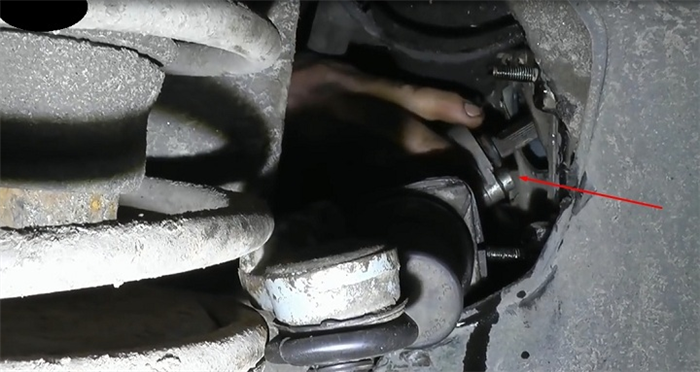

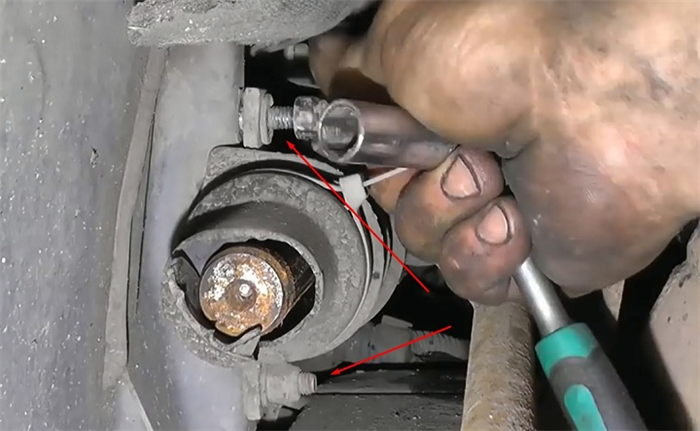

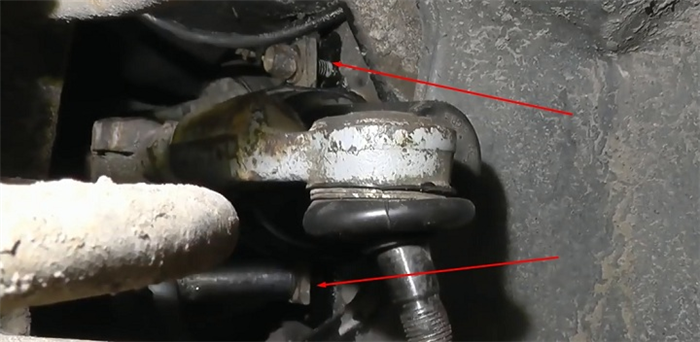

  • берем ключ на 13 и в подкапотном пространстве с обеих сторон ослабляем гайки крепления скоб рулевой рейки;

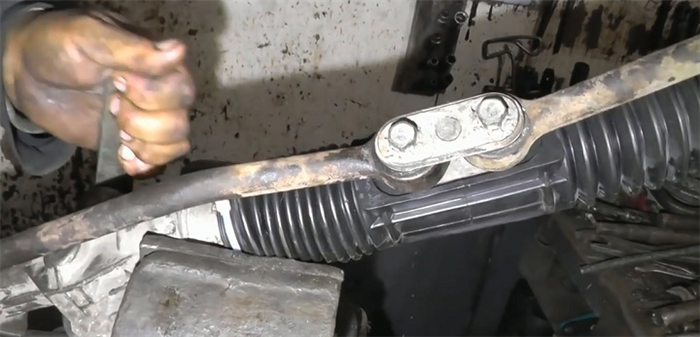

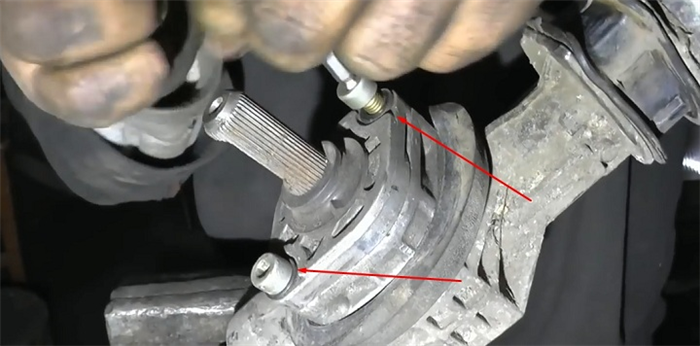

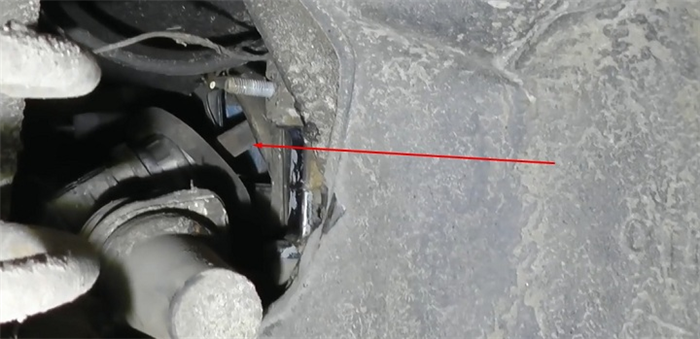

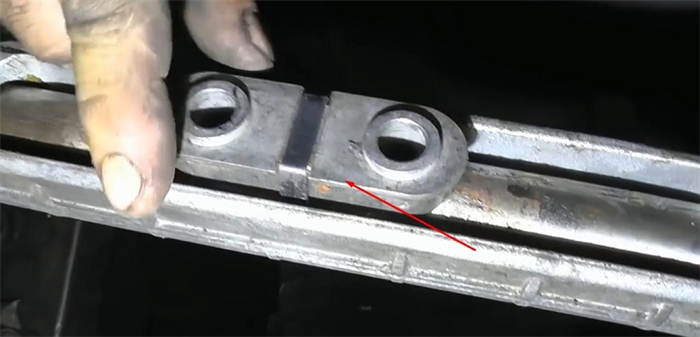

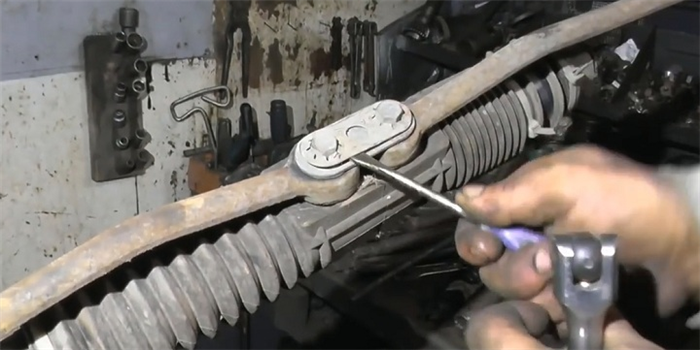

  • отогнув края специальной пластины, которая предотвращает само раскручивание болтов, откручиваем последние от кузова;

  • чтобы без проблем снять рулевую рейку, расклиньте крепление промежуточного вала;

  • осуществите вывод шлицевого конца шестерни из отверстия, сдвинув рулевую рейку вперед и снимите последнюю;

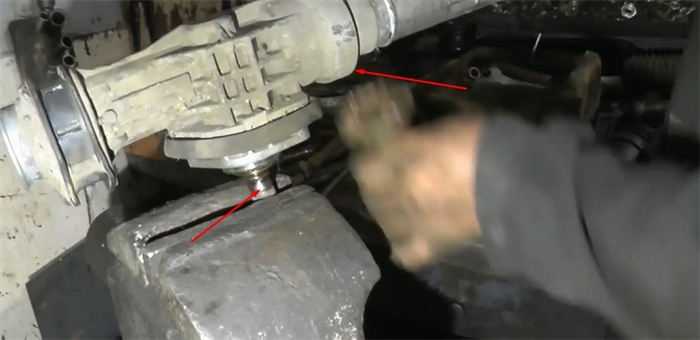

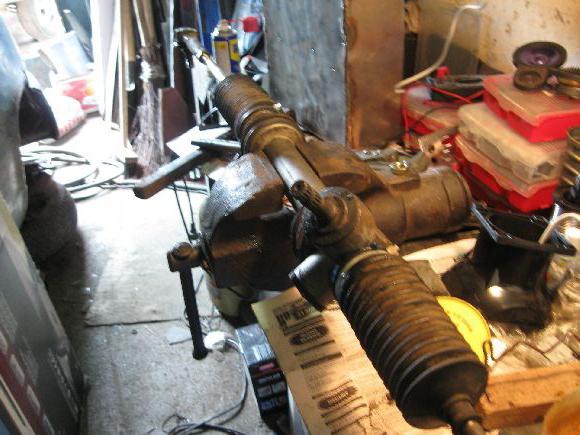

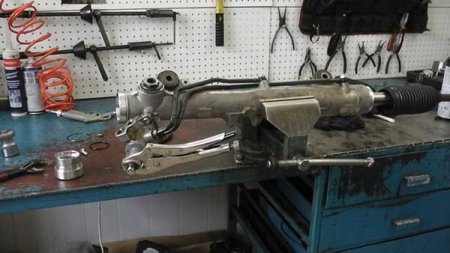

  • картер рулевого механизма следует зажать в тиски с мягкими губками, примерно так;

  • извлеките распорное кольцо и опору с правой стороны картера рулевой рейки;

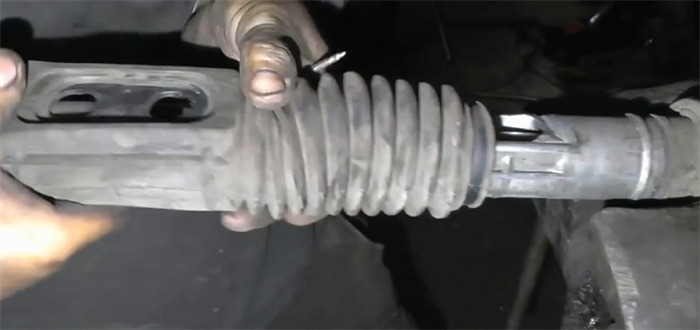

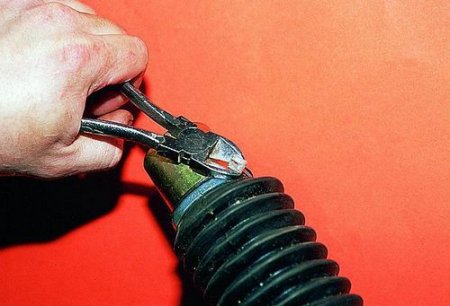

  • обнаруживаем на защитном чехле хомуты и смело их срезаем, так как они одноразовые;

  • следует извлечь из опоры защитный чехол;
  • на левой стороне нужно извлечь опору и защитный колпачок;

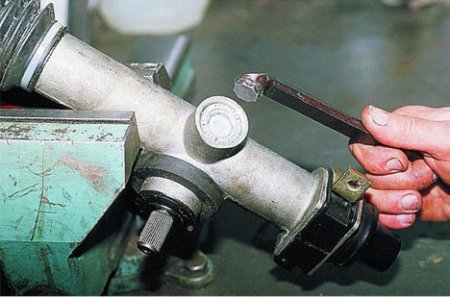

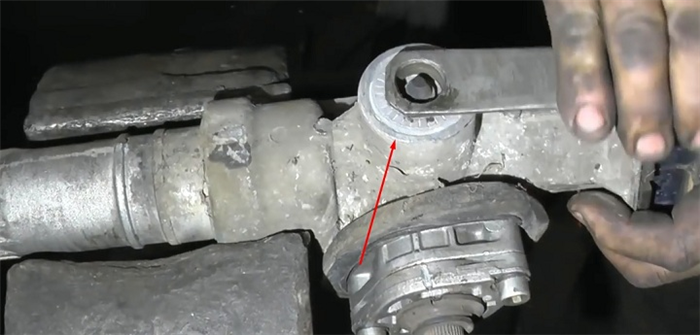

  • гайка упора рейки потребует для отвинчивания специальный инструмент в виде восьмигранной головки на 17.

Осуществляем ремонт

Помните о том, что данный узел представляет собой довольно «нежный» и хрупкий механизм.

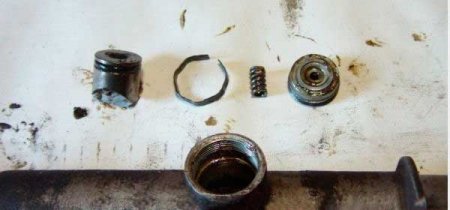

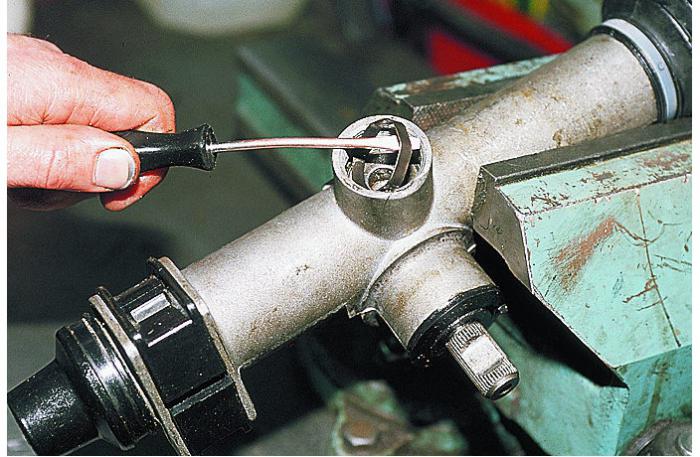

  • под восьмиугольной гайкой упора находится пружина, которую необходимо извлечь;

  • далее снимается стопорное кольцо, которое находится под указанной пружиной;

  • легкими ударами по деревянной проставке выстукиваем упор рейки из картера (обратите внимание, что в проточке упора имеется уплотнительное резиновое кольцо);

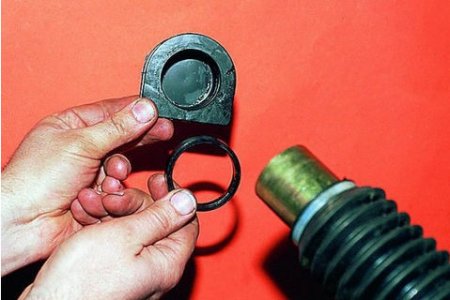

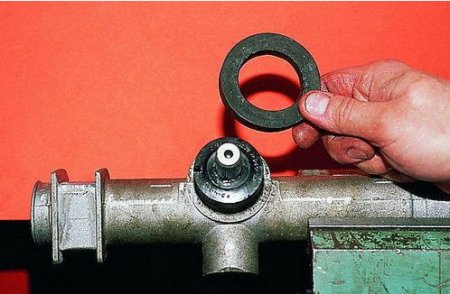

  • далее нужно извлечь уплотнитель переднего щитка;

  • под уплотнителем имеется пыльник, который также извлекается (можно использовать отвертку, которая имеет широкое и тонкое лезвие);

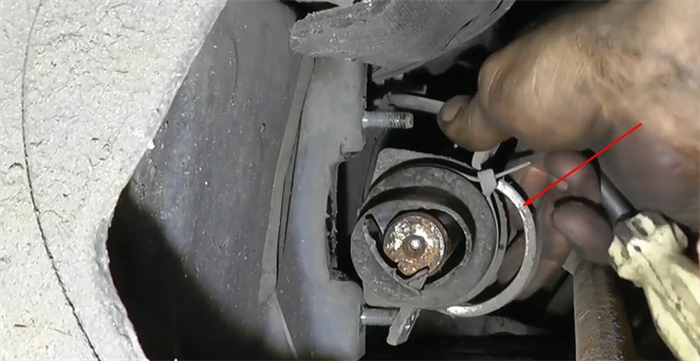

  • за пыльником расположено стопорное кольцо, которое также извлекается;

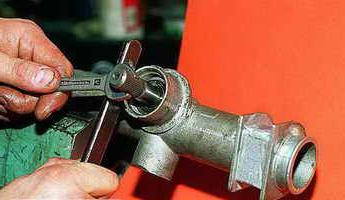

  • восьмигранной головкой на 24 отворачиваем гайку крепления подшипника шестерни и извлекаем гайку с вала;

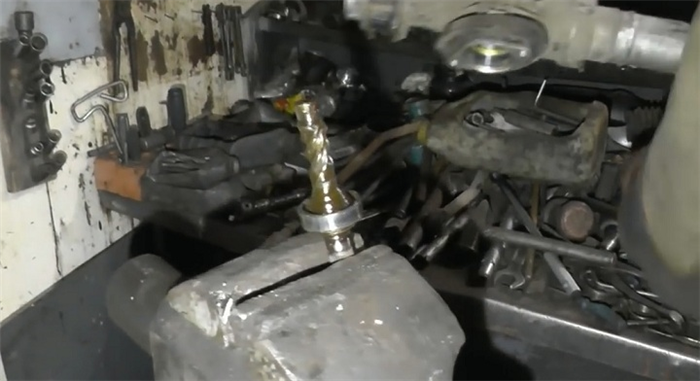

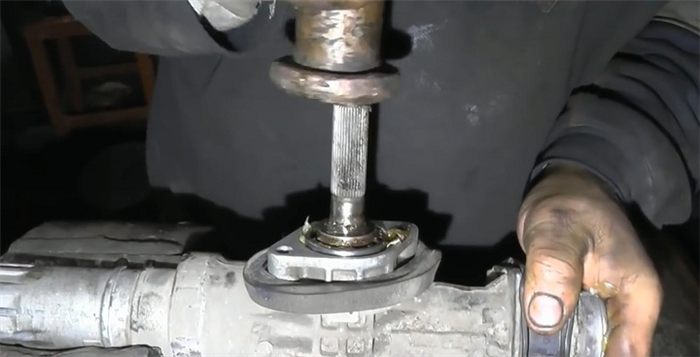

  • выпресовываем вал с шестерню вместе с подшипником при помощи ключа на 14, который опираем на монтажную лопатку, вал можно зажать в тесках;

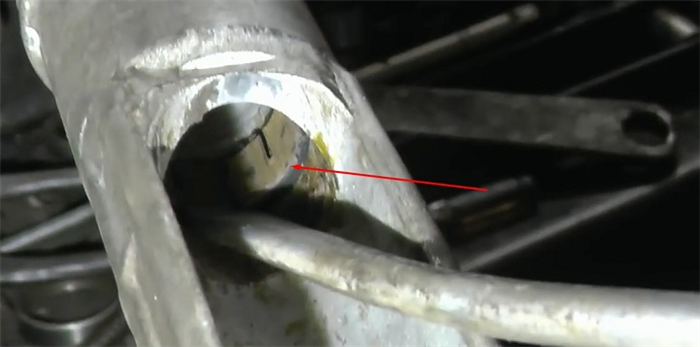

  • осуществляем вывод из отверстий картера выступов опорной втулки при помощи отвертки;

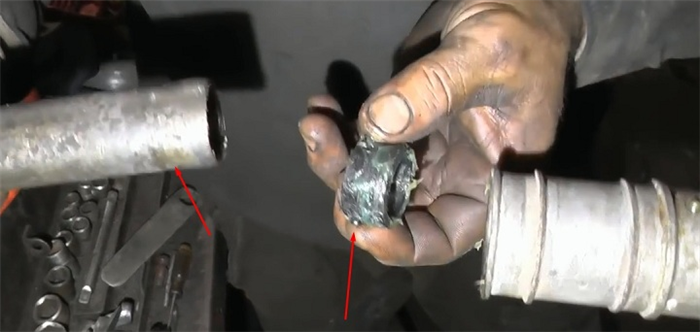

  • •далее производим снятие втулки.

  • устанавливаем новую втулку, пред этим не забудьте смазать место под втулкой;

  • теперь нужно разрезать резиновые кольца по контуру втулки и удалить срезанные части специальным ножом;

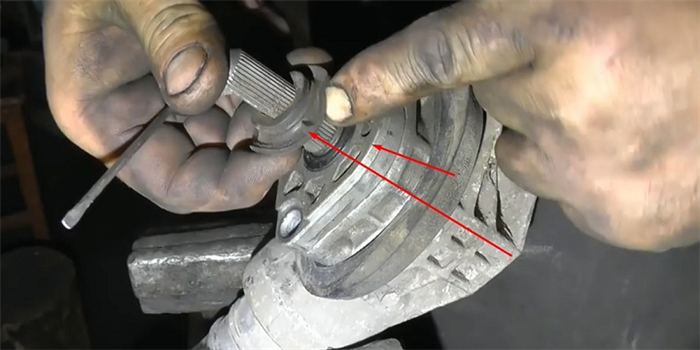

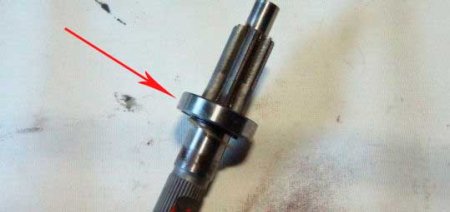

  • следующим шагом становится извлечение стопорного кольца с вала шестерни;
  • затем нужно выпрессовывать специальным съемником шариковый подшипник для его замены на новый;

  • чтобы выпрессовать игольчатый подшипник, используем другой съемник, если его нет, придется разрубать подшипник стамеской;

  • промываем полость картера;

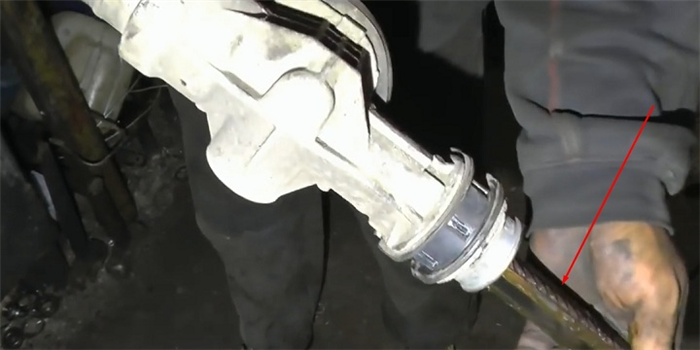

  • устанавливаем рейку;

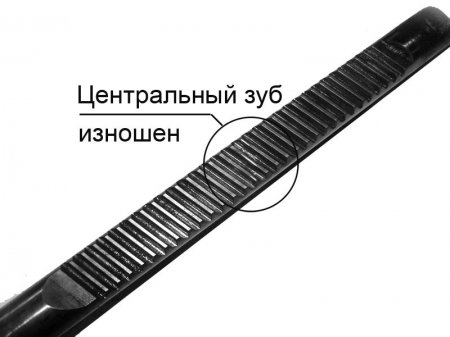

  • но перед этим проверяем ее на целостность зубьев;

  • производим установку нового игольчатого подшипника (применяем для этого холодную сварку;
  • производим обратную сборку;
  • защитный чехол рекомендуется устанавливать новый и закрепить его хомутами (цена чехла невысокая);
  • производим регулировку зазора рейки (важно закручивать гайку до самого упора, обминая резьбу, а затем ослабить ее, проворачивая ключ в обратную сторону на 30 градусов;

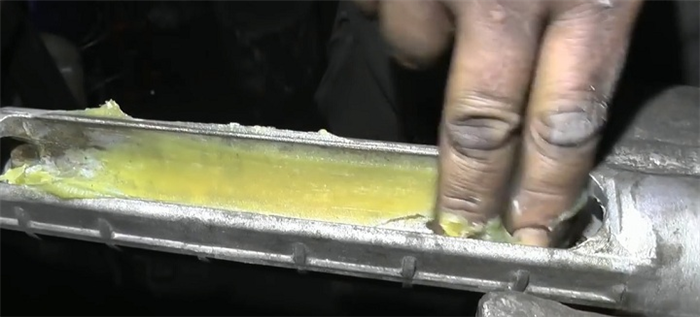

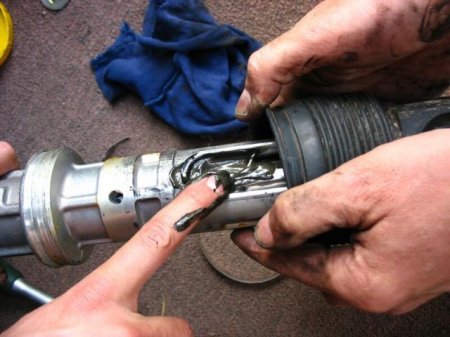

  • не забудьте про смазку, которой необходимо набить рулевую рейку.

Вот и весь процесс, который подразумевает под собой ремонт рулевой рейки автомобиля ВАЗ 2110.

Данная инструкция поможет вам сэкономить значительные денежные средства и позволит новичкам ознакомиться с основными деталями и вариантами крепежей данного механизма.

А опытным автолюбителям поможет избежать многих распространенных ошибок.

Рулевая рейка Ваз 2110 ремонт и регулировка своими руками

Рулевая рейка Ваз 2110 одна из важней частей ходовой части автомобиля. Она соединяет колеса и руль через специальный механизм в единое целое. От ее исправности зависит управляемость автомобиля, жизнь людей и безопасность движения. Поэтому важно поддерживать работоспособность данного узла, и уметь быстро диагностировать неполадки, учитывая то, что неисправности рейки легко спутать с другими поломками. Упростить их выявление поможет знание устройства механизма и признаков неисправностей.

В сегодняшней статье мы с вами поговорим о основных неисправностях рулевой рейки Ваз 2110 и способах их самостоятельного ремонта.

Основные неисправности рулевой рейки Ваз 2110

В современных автомобилях ВАЗ 2110 поломки рулевой рейки и гидроусилителя руля – весьма частое явление. Причины могут быть следующие:

  • Частая езда по неровным дорогам, попадание автомобиля в ямы на большой скорости, активный (небережливый) стиль езды.
    В такой ситуации рулевая рейка и ГУР быстро выйдут из строя, появится надоедливый стук, ухудшится управляемость. Итог – выход узла из строя;
  • резкие ускорения в момент, когда руль находится в крайне правом или левом положении. Такая практика вождения негативно сказывается на продолжительности жизни рулевой рейки;
  • регулярные заезды на бордюры – это большая нагрузка для столь важного механизма.
Читать еще:  Где находится номер двигателя на ваз 21074

Любителям такой «езды с препятствиями» очень скоро придется тратить деньги на ремонт рулевой рейки.

Основные причины мы выделили. Но как определить неисправность рулевой рейки на практике? По каким симптомам? Вот с этим вопросом мы и разберемся подробнее.

Стучит рулевая рейка Ваз 2110 – из – за чего и как это исправить

Стук в рулевой рейке Ваз 2110 довольно наиболее распространенная неисправность. Откуда он происходит? Давайте искать первопричину. Да, рулевая рейка – система более простая, нежели устаревшая червячная разновидность. Как уже отмечалось выше, она даже на российских машинах «ходит» 80-100 тыс. км, не доставляя автомобилистам проблем. Но преждевременный стук, увы, иногда возникает. Причины бывают такими:

  1. На ВАЗах к примеру, часто стук в рулевой рейке спровоцирован недостаточно хорошо закрученными крепежными болтами. Нет, затянуты они были добросовестно, это наши удивительные дороги, создавая вибрации, со временем раскрутили их. Стук здесь устранить несложно – надо просто затянуть все крепежи.
  2. На машине ВАЗ-2110 и всем авто в семействе десятого ряда нередко изнашивается опорная втулка на одной из сторон рейки. Поскольку изготавливают опорные втулки здесь из пластмассы, быстрый износ их не становится чудом при поездках по нашим идеальным, так сказать, автодорогам. Неровности способствуют возникновению свободного хода этого элемента, отчего износ происходит ускоренными темпами.
  3. Куда серьезнее ситуация, когда разрываются чехлы, защищающие рулевую рейку. Тогда пыли и грязи открыт доступ на ее зубчатые поверхности, что уже без лишнего драматизма похоже на катастрофу. Долго рейка без защиты не проработает, поэтому и появляется злополучный стук.
  4. Коррозия детали – вообще фатальная проблема, потому что рулевую рейку придется однозначно менять. Это дорого, но не дороже финансов и, главное, жизни со здоровьем.
  5. Редко, но имеет место заводской брак. Тут рейка чаще всего стучит уже на новом автомобиле. Благо, если транспорт числится на гарантии – тогда замены некачественного узла можно добиться за счет «заведения» изготовившего машину. Повреждение на заводе, плохое качество изготовления – наиболее частые случаи производственного брака.
  6. Материал рейки. Как правило, он мягкий и рассчитан для езды по качественным дорогам. При езде же по нашим ямам и в следствии постоянной вибрации постепенно слой за слоем, микрон за микроном происходит снятие металла с поверхности рейки, а это приводит к преждевременному износу опорной втулки. В данному случае проблему можно решить двумя способами. Или купить новую рейку или заказать изготовление аналогичной из более прочного металла. Обычно люди, которые этим занимаются порекомендуют вам нужный материал.

Видео: Почему стучит рулевая рейка на автомобиле

Что делать если сильно бьет рулевая рейка Ваз 2110

Если на вашем автомобиле Ваз 2110 сильно бьет рулевая рейка – то проблема кроется в сильном износе наконечникнов. Выполнять данный ремонт своими руками я не рекомендую, так как для этого нужны специальные инструменты и определенные навыки. Вот развал-схождения — без проблем, на нашем сайте уже есть инструкция.

Когда стук рулевой рейки издается со стороны соединения с рулевой тягой, данный дефект можно устранить в гаражных условиях.

Порядок действий:

  1. Снимаем резиновый гофрированный пыльник и удаляем смазку.
  2. Производим замену втулки, если она имеет повреждения.
  3. Очищаем пружину от различной грязи, сделать это можно «солярой» или спец. жидкостью.
  4. Устанавливаем новый резиновый пыльник.
  5. Затем подтягиваем болт, который регулирует движение втулки.

Видео: Как устранить стук в рулевой рейки Ваз 2110

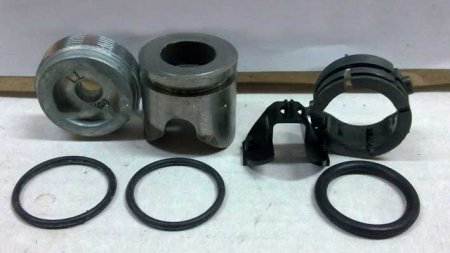

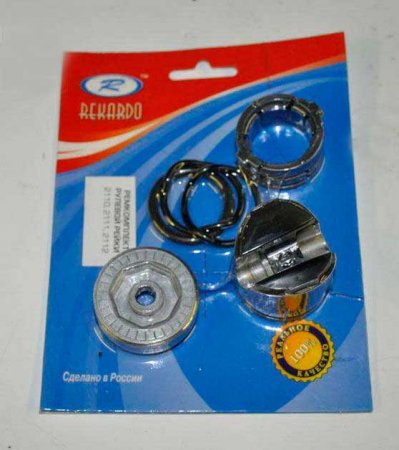

Ремкомплект рулевой рейки Ваз 2110 – из чего состоит

В ремкомплект рулевой рейки Ваз 2110 входят следующие детали:

  1. Упор рулевой рейки – 1шт.
  2. Упорная гайка картера рулевого механизма – 1шт.
  3. Уплотнительное кольцо рулевой рейки – 1шт.
  4. Втулка рулевой рейки – 1шт.
  5. Стопорное кольцо – 1шт.
  6. Вкладыш упора – 1шт.
  7. Уплотнительное кольцо втулки рулевой рейки – 1шт.

Ремонт рулевой рейки Ваз 2110 своими руками

Желательно выполнять процесс ремонта рулевого механизма с помощником, поскольку одному будет несколько затруднительно выполнить разборку и сборку рулевой рейки. Перед началом работ нужно сделать покупку оборудования для ремонта рулевых реек, состоящего из ремкомплекта рулевой рейки, гофры, подшипника на вал шестерни и плюс – небольшой тюбик смазки Литол.

Необходимый инструмент для ремонта рулевых реек: специальный восьмигранный ключ на 17, инструменты для операций с подшипниками, включающие специальные щипцы, обеспечивающие монтаж стопорного кольца, и съемник подшипника.

Кроме этого, потребуется стандартный набор гаечных ключей. Всю процедуру ремонта рулевой рейки своими руками, вам будет намного удобнее выполнять с использованием смотровой ямы или эстакады.

Как подтянуть рулевую рейку на Ваз 2110 своими руками

Для того чтобы подтянуть рулевую рейку на Ваз 2110 необходимо выполнить следующий порядок действии

  1. Отверните внутри салона гайки, снимите крепежные болты нижнего карданного шарнира к валу шестерни рулевой рейки. Для этого потребуется головка на 13. Болт может проворачиваться, потому придерживайте его рожковым ключом.
  2. В самом моторном отсеке снимите гайку верхнего крепления пыльника рейки.
  3. Внизу автомобиля снимите еще две гайки, которые крепят пыльник рейки.
  4. Демонтируйте пыльник.
  5. Поднимите передок автомобиля, снимите передние колеса.

Если вы собираетесь снимать рулевую, но не демонтировать тяги, следуйте такой инструкции:

  • Снимите с крепление тяги стопорную пластину, поддев ее отверткой. Затем выкрутите два болта, которые крепят тяги и рейку;
  • Головкой на 13 демонтируйте гайки со скоб рулевого механизма, соединяющие со щитком передка;
  • Сдвиньте рейку немного вперед, чтобы вывести от отверстия щитка вал-шестерню;
  • Снимите вместе с тягами рейку.

Если хотите выполнить снятие с рулевыми тягами, от поворотного рычага амортизаторных стоек открутите наконечник тяг. Для этого придется выполнить такую работу:

  • Снимите шплинт при помощи пассатижей;
  • Накидным ключом на 19 открутите гайку крепления шарового пальца, но не до конца;
  • Головкой на 17 ослабьте крепеж натяжного болта наконечника тяги;
  • Теперь выпрессуйте шаровой палец. Для этого нужно вставить монтажную лопатку между поворотным рычагом и наконечником. Отжимайте наконечник от рычага, а по торцу поворотного рычага нанесите несколько ударов молотком;
  • Полностью открутите гайку шарового пальца;
  • Из отверстия рычага выведите шаровый палец;
  • Отверткой разожмите паз наконечника рулевой тяги;
  • Демонтируйте наконечник, придерживая ключом на 27 резьбовую регулировочную втулку. Посчитайте количество оборотов, чтобы во время обратной сборки закрутить на аналогичное число оборотов;
  • На рулевой тяге постарайтесь сохранить положение резьбовой втулки. Так угол схождения колес сохранится максимально правильным.

Видео: Как подтянуть рулевую рейку на Ваз 2110 в гаражных условиях

Как и чем смазать рулевую рейку на Ваз 2110 при ее скрипе

Скрип рулевой рейки Ваз 2110 при поворотах может означать о износе следующих деталей:

  • Резинки и уплотнительные кольца
  • Износ и неисправность шаровых опор

В любом случае смазывать вам ничего не надо – для устранения скрипа необходима полная замена вышедшей из строя детали

Какая рулевая рейка стоит на Ваз 2110 – взаимозаменяемость деталей

Чтобы восстановить работоспособность рулевой рейки, как правило, ее ремонтируют, но иногда приходится заменить рейку в сборе. А Вы знаете, какие рулевые рейки использовались на ВАЗ десятого семейства, и какие рейки можно установить вместо старой?

На “десятку” завод изготовитель ставил рулевые рейки старого образца (от ВАЗ 2108) и нового образца с индексом 2110. Все рейки указанные в таблице ниже взаимозаменяемы, чтобы не было сложностей с установкой рекомендуется покупать рейку вместе с тягами. Рулевые рейки с ГУР меняются только на аналогичные.

Кстати, не обязательно менять рулевой механизм в сборе, можно попробовать его

Как заменить рулевую рейку Ваз 2110 пошаговая инструкция + фотоотчет

Для того, чтобы самостоятельно заменить рулевую рейку Ваз 2110 необходимо выполнить следующий порядок действии:

  1. Прежде чем приступить к работе, выкрутите колёса таким образом, чтобы они в перёд были направлены, затем вывесите переднюю часть и снимите оба передних колеса с автомобиля, но перед этим хорошенько обезопасьте свой автомобиль от того, чтобы он на землю не свалился, а для этого на ручной тормоз его поставить будет нужно, подложить на всякий случай противокатные упоры под задние колёса и самое главное, площадка на которой производить работу собираетесь должна быть ровной и обязательно асфальтом, на случай если автомобиль всё же свалится, подложите заранее под него колёса (Чтобы он на них упал).
  2. Переходим в салон, находясь там, Вам придётся при помощи двух ключей (Одним болт нужно держать от проворачивания) отвернуть гайку болта, которая стяжной хомут сжимает, при помощи которого карданный вал держится на шлицах рулевой рейки, после того как гайка будет выкручена, а болт извлечён (см. маленькое фото) вставьте в прорезь (Где болт находился, указана синей стрелкой) мощную отвёртку и с её помощью, разожмите стяжной хомут, чтобы карданный вал смог слезть легко со шлицёв рулевой рейки.
  3. Теперь с обоих сторон, вытащите рулевые наконечники из отверстий в которые они входят, объясним вкратце как вытащить наконечник на примере правой стороны, в общём берутся пассатижи и ими вытаскивается шпонка (Это такая металлическая проволочка), как только она будет вытащена, отверните гайку и при помощи съёмника выпрессуйте наконечник из отверстия и всё, если Вам нужны картинки и Вы понятия не имеете что такое рулевой наконечник, то в этом случае прочтите статью: «Замена рулевых наконечников», в ней всё подробно сказано.
  4. Когда оба рулевых наконечника будут вынуты из отверстий, приступайте к выворачиванию болтов которые сами тяги крепят (На этих тягах и расположены рулевые наконечники), они в центральной части прямо прикручены к рулевой рейки (Чтобы вывернуть болты, поддёньте отвёрткой стопорную пластину, она не даёт болтам самопроизвольно выкрутиться) по одному болту выворачивая, снимайте полностью тяги с автомобиля (Вытаскивать их нужно через арки колёс) и как Вы уже заметили на маленьком фото, снимая тягу, человек ещё соединительную пластину придерживает, данную пластину не потеряйте, при выворачивании последнего болта, эту пластину всегда второй рукой придерживайте.
  5. И в завершение, отверните по две с каждой стороны гайки которые крепят рулевую рейку к щитку, снимите металлические хомуты и через арку, снимите полностью рейку с автомобиля, более подробно со всем этим Вы можете ознакомиться, просмотрев фотографии ниже:

Перед покупкой рейки, Вы кой что должны знать, во-первых перед тем как купить новую рейку, посмотрите маркировку на старой и по ней покупайте, рейки вообще по сути взаимозаменяемые, но всё же чтобы проблем не было покупайте всё по индексу и кстати, если у Вас установлен ГУР, то именно с ГУР новую рейку и берите!

Замена рулевой рейки ВАЗ 2110

Водитель с помощью механизма рулевого управления задает направление движения автомобиля. Основную работу в рулевом механизме выполняет рулевая рейка. Она перенаправляет усилие от поворота руля водителем через рулевые тяги и наконечники к поворотным кулакам. Рулевая рейка ВАЗ 2110 не выделяется особой надежностью и ходит порядка 40-60 тысяч километров пробега.

В этой статье поэтапно разберем процесс замены рулевой рейки ВАЗ 2110, а также расскажем о признаках поломки, ремонте и выборе новой рейки.

Признаки поломки

  • Стук при езде по плохому дорожному покрытию, при этом вибрация ощущается на рулевом колесе;
  • Большой люфт рулевого колеса. Люфт говорит о том, что ослаб крепеж или о чрезмерном износе соединения “шестерня-рейка”;
  • Подклинивание руля в крайних положениях.

Выбор запчасти

Каталожный номер рулевой рейки Lada 2110-3400012. Заменители: PILENGA SR-P 1142, TRIALLI CR110, FENOX SR16003O7.

Рекомендуем к покупке оригинальную рейку по соотношению цена/качество.

Инструменты и материалы для работы:

  • Торцевая головка на пятнадцать, девятнадцать, двадцать четыре;
  • Вороток силовой;
  • Два домкрата;
  • Вороток с трещоткой;
  • Ключ для колесных болтов;
  • Противооткатные упоры;
  • Накидной ключ на десять, тринадцать;
  • Пассатижи;
  • Кусачки;
  • Удлинитель;
  • Молоток;
  • Шестигранник на пять;
  • Съемник пальцев рулевых наконечников;
  • Ключ для регулировки рулевой рейки;
  • Металлическая щетка;
  • Резиновый молоток;
  • Монтажный рычаг;
  • Крестовая отвертка;
  • Смазка ФИОЛ;
  • Шлицевая отвертка;
  • Проникающая смазка.

Снятие рулевой рейки ВАЗ 2110

  1. Поставьте автомобиль на яму и установите противооткатные упоры под задние колеса.
  2. Ослабьте колесные болты передних колес, поддомкратьте и снимите их. Рекомендуем поставить упоры под пороги для страховки.
  3. С помощью пассатижей извлеките стопорный шплинт гайки крепления рулевого наконечника.

  • Очистите гайку крепления наконечника металлической щеткой и нанесите проникающую смазку.
  • С помощью силового воротка и головки на девятнадцать открутите гайку крепления пальца наконечника.

    Извлеките палец наконечника из сошки с помощью съемника или ударьте молотком, где отмечено на фото ниже и он выскочит.

  • Произведете аналогичную процедуру на другой стороне.
  • Поставьте руль в положение прямо и заблокируйте его. Далее из салона открутите стяжной болт рулевого вала. Болт удобно откручивать накидным ключом на тринадцать.

    Расклиньте рулевой вал для того чтобы вал рулевой рейки легче вышел. Сделать это можно слегка забив шлицевую отвертку в разрез.

    Открутите два болта крепления рулевой рейки к кузову. Болты под головку на тринадцать.

    С помощью шлицевой отвертки снимите крепящий хомут.

  • Произведете аналогичную работу с другой стороны.
  • С помощью монтажного рычага отодвиньте рейку в сторону. Во время этой процедуры вал рейки должен выйти из рулевого вала.

  • С левой стороны не спеша выведите рулевую рейку из места посадки.
  • Установка рулевой рейки ВАЗ 2110

    1. С левой стороны заведите рулевую рейку в посадочное место.

    Попросите помощника из ямы поджимать рейку в салон, а сами из салона оденьте рулевой вал на шлицы. Для удобства шлицы можно немного смазать.

    Установите скобы и закрутите четыре крепящих гайки.

    Наживите и закрутите стяжной болт крепления рулевого вала к валу рейки.

    Закрутите с обеих сторон крепящие гайки наконечников и зашплинтуйте.

  • Установите колеса и закрутите крепящие болты.
  • Если так получилось, что не выставили руль прямо или во время работы провернули рулевой вал, то нужно переставить руль на шлицах. Для перестановки руля для начала снимите минусовую клемму АКБ.

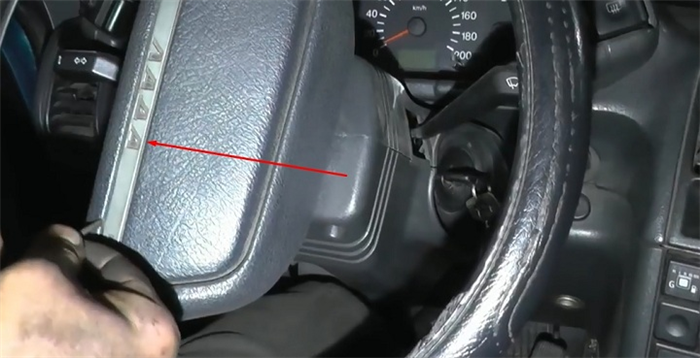

  • Шлицевой отверткой снимите декоративную накладку на руле.

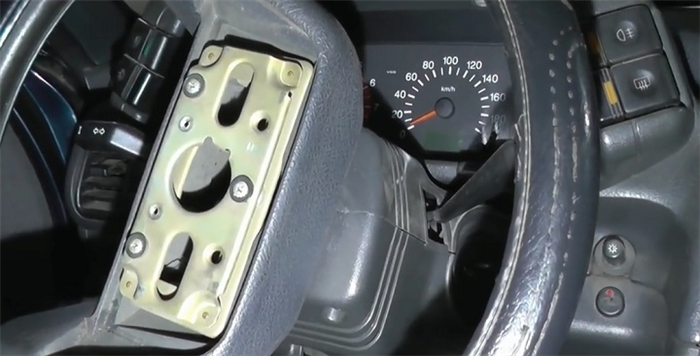

  • За накладкой открутите два винта под крестовую отвертку.
  • Снимите кнопку сигнала.

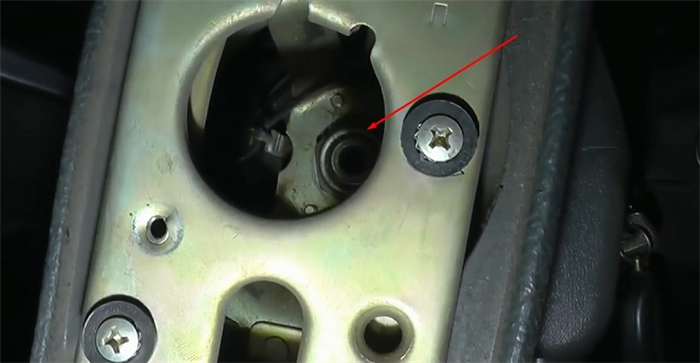

    Открутите гайку крепления руля с помощью головки на двадцать четыре.

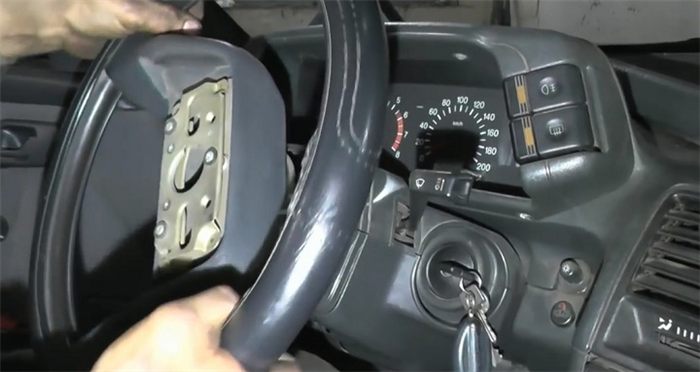

    Раскачивающими движениями снимите руль со шлицов.

  • Установите руль в правильном положении и произведите обратную сборку.
  • Наглядно процесс замены рулевой рейки ВАЗ 2110 в этом видео:

    Ремонт рулевой рейки

    1. Для удобства зажмите рейку в тиски.
    2. Шлицевой отверткой подковырните и снимите стопорную пластину тяг.

  • Открутите два болта крепления рулевых тяг и снимите. Болты под головку на пятнадцать.
  • С помощью кусачек перекусите хомуты крепления пыльника и боковых заглушек.

    Снимите боковые заглушки и пыльник.

    Специальным ключом открутите регулировочный болт рейки.

    Извлеките пружинку и резиновое уплотнительное кольцо.

    Вытащите поджимной ролик, стукнув рейку об деревянный пенек или что-то подобное. После несильного удара ролик выпадет.

    Открутите два болта крышки вала рейки. Болты шестигранник на пять.

    Снимите пыльник вала, крышку и игольчатый подшипник.

    Извлеките вал рейки из корпуса. Зажмите вал через тряпку в тиски и ударами вверх по корпусу рейки, он выйдет из места посадки. Бить нужно резиновым молотком.

    Вытяните из рейки “рашпиль” через левую сторону.

    В корпусе рейки выбейте втулку с помощью надставки. Чаще всего стук рейки кроется в износе этой втулки.

    Очистите корпус рейки и смажьте его. Также смажьте посадочное место под новую втулку. Смазку используйте “Фиол”.

    С помощью куска трубки подходящего диаметра запресуйте втулку в посадочное место. Бить молотком по трубе не нужно, посадите от руки. Втулку перед установкой нужно смазать.

    Оцените состояние “рашпиля” затем очистите старую смазку и нанесите новую. При необходимости замените его.

    Установите “рашпиль” в корпус и проведите через втулку.

    Вставьте вал, совместите шестерни и с помощью медного молотка забейте на место.

    Далее нет смысла подробно описывать сборку, но рекомендуем обратить внимание на следующие моменты:

    • Не забудьте использовать новые уплотнительные кольца из ремкомплекта и пыльник.
    • Перед установкой смажьте поджимной ролик и игольчатый подшипник.
    • Проверьте состояние сайлентблоков на рулевых тягах.

    Наглядно процесс ремонта рулевой рейки ВАЗ 2110 в этом видео:

    Регулировка рейки ВАЗ 2110

    Стоит отметить, что регулировку рейки лучше проводить в тисках, чтобы ее можно было проверить в работе. Для регулировки затяните регулировочную гайку, до момента пока рейка начнет “закусывать”. Далее отпустите гайку на 1/8 оборота и регулировка завершена. Рейка должна ходить плавно и без “закусываний”.

    Резюмируем

    Как видно из вышесказанного процедура по замене рейки не сложная и под силу начинающему автолюбителю. Также при определенных условиях можно произвести ремонт своей рейки и сэкономить деньги.

    Если по каким-то причинам появилась неуверенность в своих силах, то замену рейки можно произвести на СТО. Цена замены рейки ВАЗ 2110 колеблется от 1500 до 2000 рублей.

    голоса
    Рейтинг статьи
  • Ссылка на основную публикацию
    Статьи c упоминанием слов:
