Труба вместо катализатора ваз 2107

Содержание

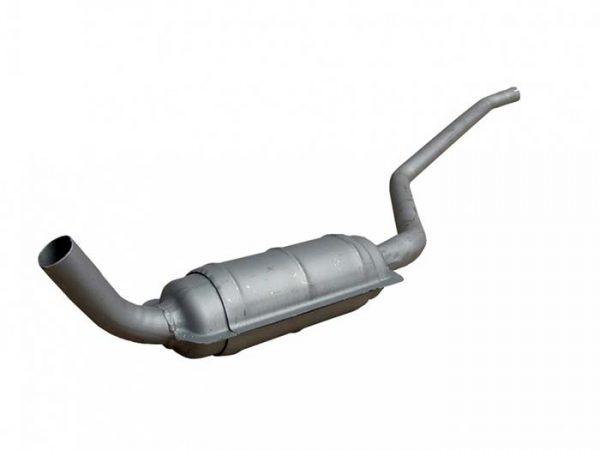

Вставка замены катализатора ВАЗ 2107 (1ДК)

Вставка замены катализатора ВАЗ 2107 (1ДК)

Вставка замены катализатора ВАЗ 2107 (1ДК)

Оплата на карту VISA «Сбербанк»

Самый удобный и выгодный для Вас способ оплаты. Оплату можно произвести через систему «Сбербанк онлайн», через платежный терминал (банкомат Сбербанка), при условии, что у Вас имеется карта этого банка. Если вы не являетесь клиентом этого банка и у вас нет карты, то Вы можете в любом отделении банка через операциониста пополнить баланс, у Вас примут наличную оплату и пополнят баланс.
Комиссия от 0 до 1 %

Наложенный платеж (оплата при получении)

Оплата заказа будет производиться в почтовом отделении при получении товара. За услуги наложенного платежа Почта России берет дополнительную
комиссию — примерно 4% от стоимости заказа (посылки) при получении.

Ниже описана комиссия почты от суммы «Наложенного платежа» Вашей посылки, т.е. почта помимо стоимости доставки с Вас возьмет еще комиссию за услугу «наложенный платеж».

Комиссия почты за услугу наложенный платеж:

· до 1 000 руб. включительно — 80 руб. + 5% от суммы

· свыше 1 000 до 5 000 руб. включительно — 90 руб. + 4%

· свыше 5 000 руб. до 20 000 руб. включительно -190 руб. + 2%

· свыше 20 000 руб. до 500 000 руб. включительно — 290 руб. + 1,5%

Внимание! Предварительная оплата доставки 100% (через оплату «Сбербанк»). Это входит в наши условия «Наложенного платежа».

Дополнительную информацию уточняйте у менеджера.

Яндекс.Деньги. Этот способ оплаты подразумевает выставление счета в системе Яндекс.Деньги. Вы сможете заплатить из своего кошелька Яндекс.Деньги. ВНИМАНИЕ! Есть ограничения по сумме платежа: анонимный кошелек 15 000 рублей, именной кошелек 60 000 рублей, идентифицированный кошелек 250 000 рублей. После оплаты Вы получите электронный кассовый чек.

QIWI Wallet. Этот способ оплаты подразумевает выставление счета в системе QIWI. Вы сможете заплатить из своего кошелька QIWI. ВНИМАНИЕ! Есть ограничения по сумме платежа: 250 000 руб. После оплаты Вы получите электронный кассовый чек.

Внимание! Независимо от того, какой способ доставки Вы выбрали, проверяйте целостность товара и упаковки при получении груза (посылки).

Доставка Почта России (оплата Сбербанк)

100% Предоплата ЗАКАЗА+ДОСТАВКИ. Стоимость доставки озвучит менеджер при подтверждении заказа.

· Срок доставки: 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,

· Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).

100% предоплата доставки заранее исключает комиссии взимаемые почтой за наложенный платеж.

Доставка Почта России (1 КЛАСС)

100% Предоплата ЗАКАЗА+ДОСТАВКИ. Стоимость доставки озвучит менеджер при подтверждении заказа.

Почта России (оплата при получении)

Оплата заказа будет производиться наличными при получении в почтовом отделении. ПРЕДОПЛАТА ДОСТАВКИ ПРОИЗВОДИТЬСЯ 100%. Стоимость доставки озвучит менеджер при подтверждении заказа.

· Срок доставки: 5-21 дней в зависимости от удаленности Вашего населенного пункта от г. Тольятти,

· Стоимость доставки от 250 руб. в зависимости от веса, дальности и объявленной ценности посылки (заказа).

Устройство и замена катализатора

Многих интересует вопрос что из себя представляет катализатор ВАЗ 2107 и в чем состоит его функция. Особенную актуальность этот вопрос приобретает, когда специалисты автосервиса сообщают о неисправности данной детали и необходимости ее замены. Катализатор – недешевая деталь, поэтому чтобы принять решение о том, стоит ли тратить на него деньги, следует разобраться с его устройством, назначением и принципом работы

Что такое автомобильный катализатор?

Катализатор ВАЗ 2107 (инжектор) является составной частью системы выпуска отработанных газов. Он предназначен для уменьшения выброса вредных веществ, содержащихся в автомобильном выхлопе. Прежде всего, это «угарный газ» (СО), а также СН, NO и NO2. Эти компоненты вредны для здоровья людей и входят в состав городского смога. То есть, катализатор – устройство, уменьшающее загрязнение атмосферы выхлопными газами автомобиля.

Читать еще:  Проверка бензонасоса ваз 2109

Деталь включает в себя элементы из благородных металлов, вступающих во взаимодействие с вредными веществами и способствующих «дожиганию» их. Благодаря этому содержание выхлопа соответствует экологическим нормам. Именно благородные металлы являются причиной относительно высокой стоимости катализатора.

Катализаторы применяются на всех современных автомобилях с ДВС, независимо от вида топлива, и устанавливаются в выхлопную систему после выпускного коллектора или глушителя.

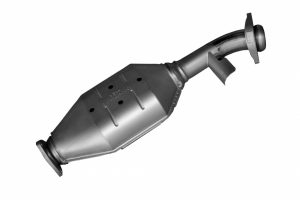

Конструкция катализатора ВАЗ 2107

Катализатор состоит из трех основных элементов:

Блок носитель – основной элемент катализатора, являющийся основанием для каталитического нейтрализатора вредных примесей. Материалом блока служит жаропрочная керамика, устойчивая к воздействию пламени. По своей структуре он напоминает улей с сотами, которые существенно увеличивают площадь соприкосновения поверхности катализатора с отработанными газами.

Корпус катализатора выполнен из нержавейки, а поверхность блока каталитического нейтрализатора покрыта тонким слоем платины, палладия и родия, которые, воздействую на вещества, содержащиеся в выхлопных газах, способствуют их окислению.

Когда следует менять катализатор ВАЗ 2107? Причин для замены три:

  1. Сильная деформация или прогорание.
  2. Повышенный шум от катализатора при работающем двигателе.
  3. Забиты соты катализатора.

С первым пунктом все ясно, второй носит, скорее, предупреждающий характер – если катализатор начал шуметь, готовьтесь к его скорому выходу из строя.

Третий пункт достоин подробного рассмотрения. Сотовая структура катализатора легко забивается продуктами горения. Особенно быстро процесс происходит, когда топливо содержит дополнительные присадки или в камеру сгорание попадает моторное масло. У забитых сот уменьшается сечение, они становятся препятствием для выхода выхлопных газов. Именно этот эффект подразумевается, когда говорят, что катализатор «душит» двигатель. Первоначально это проявляется в потери мощности и увеличении расхода топлива. Когда соты забиваются сильнее, возможны перебои в работе двигателя и, особенно, проблемы с его заводкой. В таком случае необходимо незамедлительно менять катализатор.

Замена катализатора на ВАЗ 2107 (инжектор)

Что необходимо для замены? Смотровая яма или подъемник, комплект накидных ключей и стандартный новый катализатор для данной модели авто. Стоимость катализатора зависит от фирмы-изготовителя и может отличаться вдвое.

Замена катализатора не требует высокой квалификации и проводится буквально в три действия:

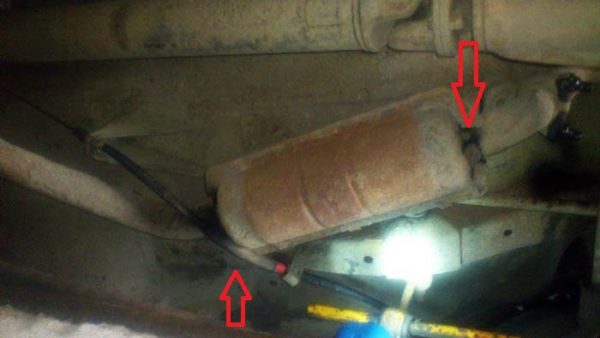

  1. Накидным ключом отверните гайки крепления катализатора к резонатору. При откручивании необходимо вторым ключом удерживать болт, предотвращая вращение. Всего необходимо открутить две гайки с двух болтов.
  2. Выкрутите болты, крепящие катализатор ВАЗ 2107 к приемной трубе выхлопной системы.
  3. Снимите катализатор.

Для установки нового катализатора необходимо проделать операции в обратной последовательности.

Важно! Основная причина выхода из строй каталитического нейтрализатора – некачественное топливо. Чтобы продлить срок службы катализатора (да и самого двигателя) необходимо заправлять автомобиль на проверенных заправочных станциях, торгующих качественным сертифицированным топливом.

Ремонт и замена резонатора на ВАЗ 2107: выполняем своими руками

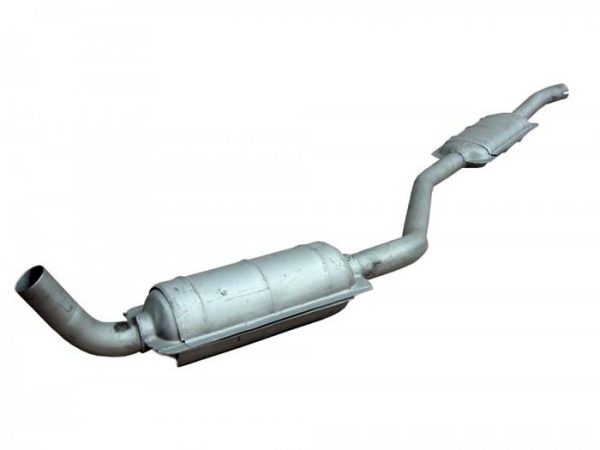

Выхлопная система классических моделей ВАЗ состоит из трёх элементов. Средний элемент обычно называют резонатором. Любая его неисправность сопровождается рёвом, доносящимся из-под днища машины. Отремонтировать и заменить резонатор своими руками довольно просто. Особую актуальность при этом приобретает выбор новой детали — производитель устанавливал на ВАЗ 2107 несколько видов резонаторов в зависимости от типа двигателя и системы питания.

Устройство и назначение резонатора ВАЗ 2107

Резонатор представляет собой металлический бачок цилиндрической формы, предназначенный для предварительного снижения звука выхлопа. Спереди и сзади к нему герметично приварены соединительные патрубки диаметром 40 мм. Передний патрубок оснащён ответным фланцем под катализатор или приёмную трубу, а в заднем предусмотрены две продольные прорези для стыковки с секцией глушителя.

Резонаторные трубы для карбюраторных моделей ВАЗ 2106—2107 оснащаются одним либо двумя бачками. Первый тип устанавливался на автомобили с рабочим объёмом двигателя до 1,3 литра, второй — на модификации с более мощными моторами 1,5—1,6 л.

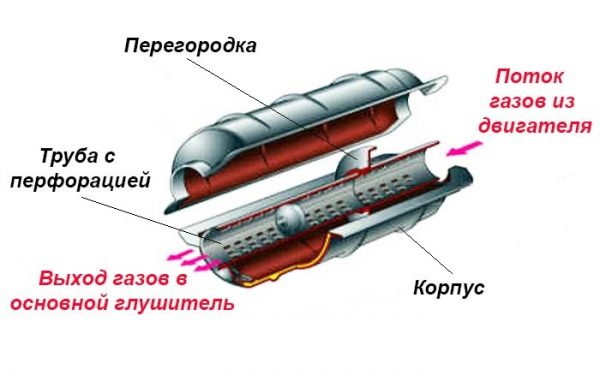

Резонатор состоит из:

  • наглухо запаянного цилиндрического корпуса, к которому приварены соединительные патрубки;
  • внутренней трубы с большим количеством отверстий (перфорацией) для проходящих выхлопных газов;
  • поперечной перегородки, разделяющей корпус на две внутренних камеры.

Принцип действия резонатора основан на явлении звукового резонанса. Попадая вместе с отработанными газами внутрь корпуса, звуковые волны проникают сквозь перфорацию в трубе и многократно отражаются от внешних стенок бачка. Происходит взаимное гашение колебаний, и амплитуда волн уменьшается. В результате значительно понижается громкость звука выхлопа.

Резонатор ВАЗ 2107 выполняет следующие функции:

  • предварительно снижает уровень звука выхлопа;
  • в отличие от основного глушителя практически не создаёт сопротивления выхлопному потоку;
  • способствует охлаждению раскалённого газа;
  • принимая на себя часть нагрузки, продлевает срок службы основного глушителя.

Расположение резонатора ВАЗ 2107

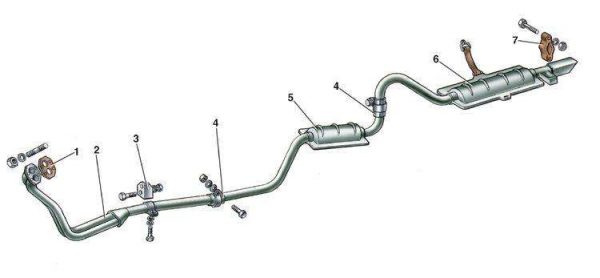

Выхлопная система карбюраторных ВАЗ 2107 состоит из трёх секций:

  • двойная приёмная труба, присоединённая к фланцу выпускного коллектора;
  • резонатор;
  • основной глушитель.

Аналогичная система устанавливалась и на первые семёрки с инжектором, соответствующие нормам Евро 0. Позже появились инжекторные модификации ВАЗ 2107, произведённые в соответствии с требованиями Евро 2 и Евро 3, в которых выхлопной тракт дополнился четвёртой секцией — каталитическим нейтрализатором, расположенным между приёмной и резонаторной трубой.

Читать еще:  Глушитель на ваз приора хэтчбек

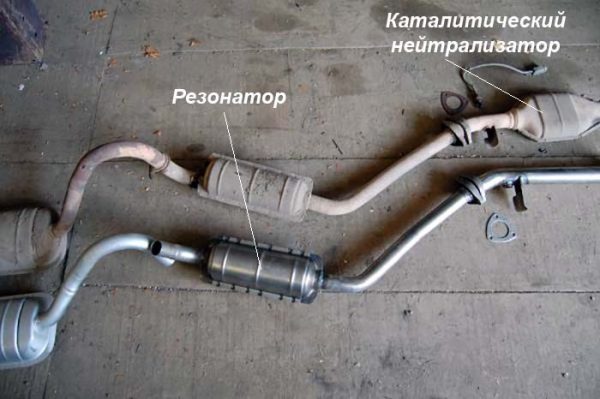

Резонатор, соединённый передней частью с приёмной трубой или катализатором, начинается под коробкой передач и заканчивается перед балкой заднего моста. Бачок резонатора находится справа (по ходу движения) от карданного вала. Соединительный патрубок, выходящий из корпуса, загнут кверху и состыкован с трубой основного глушителя, огибающей задний мост. Вся конструкция держится на фланце выпускного коллектора двигателя, металлическом кронштейне и резиновых подвесах, прикреплённых к днищу машины.

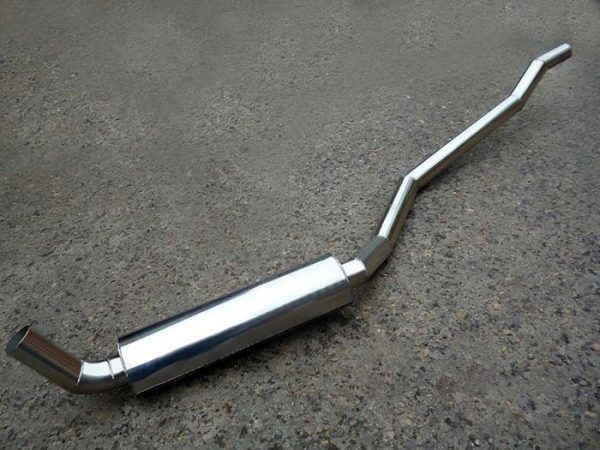

Выбор резонатора для ВАЗ 2107

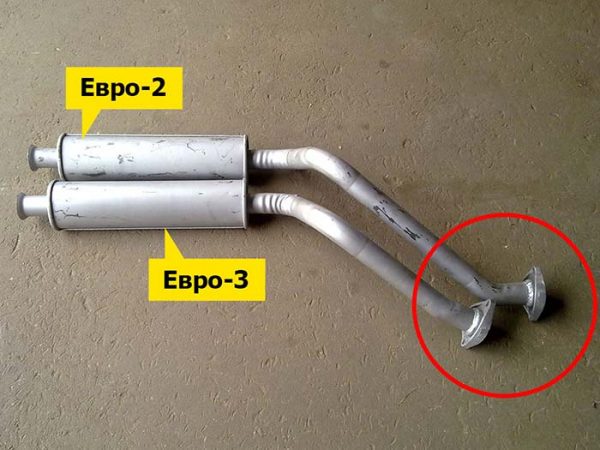

На ВАЗ 2107 устанавливают четыре вида резонаторов:

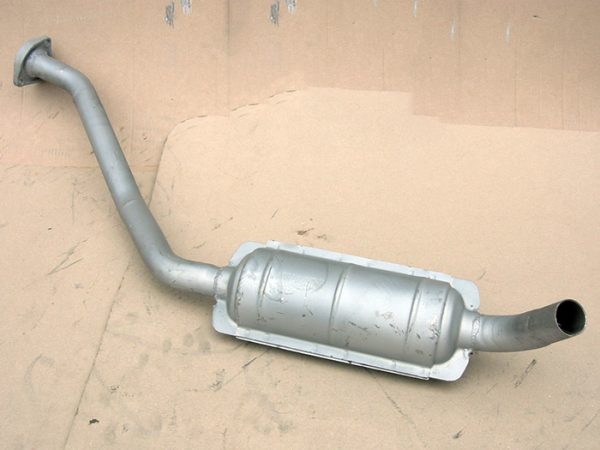

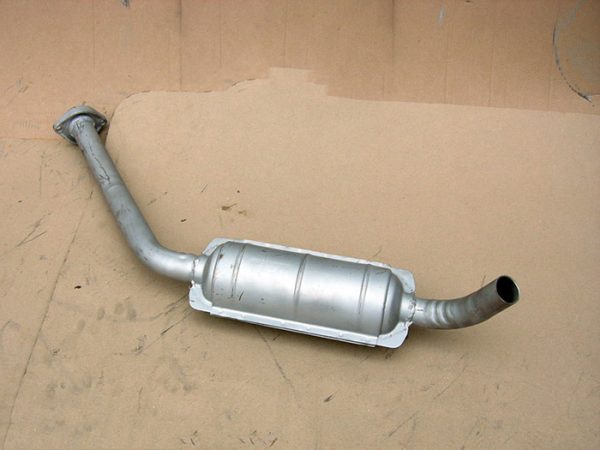

    Длинная секция с одним бачком. Устанавливается на все классические карбюраторные ВАЗ 2101—2107 с объёмом двигателя не более 1,3 л. Каталожный номер — 2101–1202005.

Резонаторы последних двух типов укорочены из-за добавления дополнительного элемента — каталитического нейтрализатора. Детали под Евро 2 и 3 различаются длиной (запчасть под Евро 3 короче) и количеством крепёжных болтов на фланце. Второй бачок отсутствует — его функции выполняет катализатор.

Выбор резонатора зависит от конкретной модификации ВАЗ 2107. При покупке нужно иметь в виду следующие рекомендации:

  1. На карбюраторную версию с двигателем 1,3 л можно без проблем поставить длинную секцию с одним (ВАЗ 2101—07) или двумя (ВАЗ 2106—07) бачками. Во втором случае звук работающего мотора станет тише, но мощность упадёт примерно на 3—5 л. с. Укороченные резонаторы не подойдут.
  2. Оба длинных резонатора подходят для карбюраторных и инжекторных ВАЗ 2107, соответствующих Евро 0. При установке детали с одним бачком шум выхлопа усилится, а мощность двигателя незначительно возрастёт. Короткие трубы устанавливать нельзя.

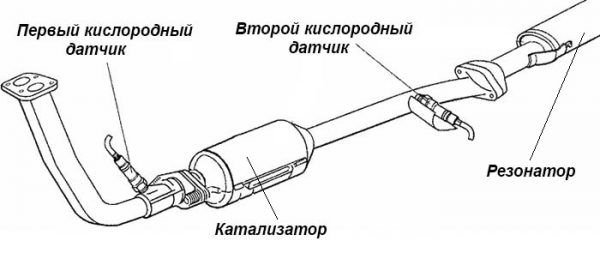

  3. Выпускная система под Евро 2 оснащается не только катализатором, но и кислородным датчиком (лямбда-зондом), вмонтированным в приёмную трубу. Для таких автомобилей подойдёт родной укороченный резонатор с фланцем на два болта или любая длинная секция. Однако такой резонатор не подойдёт для ВАЗ 2107 Евро — он стыкуется с другим катализатором и отличается по длине.
  4. Выхлопная система ВАЗ 2107, произведённых в соответствии с нормами Euro 3, имеет два кислородных датчика. На ВАЗ 21074 можно устанавливать родной короткий резонатор или длинный, но с некоторыми доработками.

Однажды довелось модернизировать двигатель 1,3 л путём увеличения рабочего объёма до 1,7 л за счёт замены коленчатого вала и расточки цилиндров под размер 82 мм. После чего пришлось заменить и «родной» резонатор с одним бочонком, поскольку с приростом мощности мотора выхлопная труба начала сильнее реветь, особенно на оборотах свыше 2500 об/мин.

Ставить на «семёрку» резонатор от других марок авто и переднеприводных моделей ВАЗ бессмысленно. Придётся сильно нагревать и перегибать трубу, сделанную из тугоплавкой стали. Альтернативный вариант — сварить резонаторный бачок своими руками на базе прогоревшего элемента.

Установка длинных секций на ВАЗ 2101—07, соответствующие нормам Евро 2 и 3, целесообразна в тех случаях, когда необходимо выбросить вышедший из строя катализатор. Последний стоит довольно дорого, и далеко не каждый автовладелец готов сделать полноценную замену. При этом после монтажа длинной резонаторной трубы придётся вместо второго лямбда-зонда установить обманку или перепрограммировать (перепрошить) управляющий двигателем контроллер.

Видео: выбор резонатора для ВАЗ 2107

Производители резонаторов для ВАЗ 2107

На постсоветском пространства можно приобрести резонаторы многих производителей. Наибольшим спросом пользуются устройства производства:

  • ОАО «АвтоВАЗагрегат» (производитель оригинальных деталей);
  • ОАО «Тольяттинский завод технологического оснащения»;
  • ООО «Ижорский глушитель»;
  • TRANSMASTER UNIVERSAL (производитель выхлопных систем из обычной и нержавеющей стали).

Больших различий между изделиями этих брендов нет. Эксплуатационный ресурс резонаторов из тугоплавкой стали примерно одинаков и составляет 20—30 тыс. км пробега. Срок службы изделий из нержавейки примерно вдвое больше, но и цена в полтора раза выше цены аналогов из чёрного металла.

Неисправности и ремонт резонатора

К неисправностям резонатора относят:

  • биение трубы о выступающие части кузова и другие элементы;
  • прогорание торцевой части бачка в месте сварки корпуса и трубы;
  • прогар корпуса или внутреннего перфорированного канала;
  • выход отработанных газов через стыки крепления.

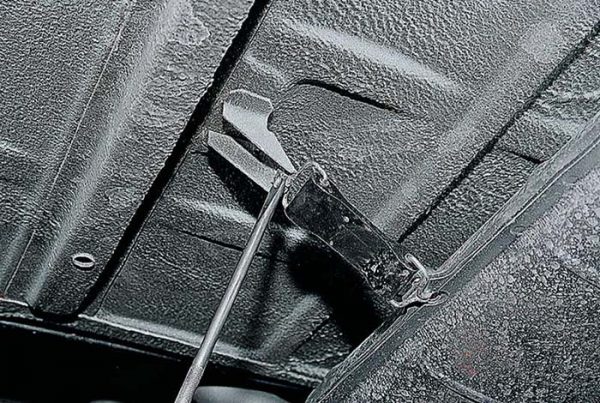

Надоедливый стук, доносящийся из-под днища авто, обычно является следствием биения болтающейся выхлопной трубы о кузов и другие узлы. Причиной этого являются резиновые крепления, которые со временем изнашиваются и растягиваются и при движении не могут обеспечить жёсткую фиксацию выпускного тракта. Проблема решается заменой этих креплений.

Обычно подвесы выхлопного тракта служат гораздо меньше, нежели сама труба. Проверяйте состояние резинок с интервалом 10 тыс. км, при обнаружении трещин сразу ставьте новые подвесные крепления.

Другие неполадки устраняются следующими способами:

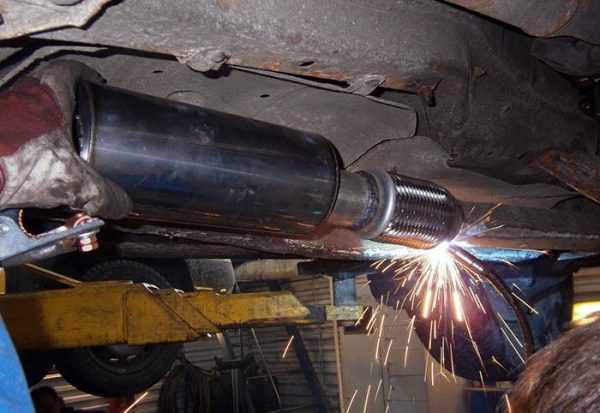

  1. Прогар боковой части резонатора можно заварить. Для этого снимать трубу необязательно. Опытный сварщик сделает работу на месте, закрыв кузов листом асбеста.
  2. Если наблюдается выход отработанных газов через стыки выхлопной системы, следует сильнее затянуть крепёжный хомут или фланец. Также можно ослабить крепление, плотнее подогнать детали друг к другу и заново затянуть хомут.
  3. При прогорании корпуса или внутреннего канала обычно резонатор меняют на новый. Если свищ небольшой, можно попробовать его заварить, не снимая с автомобиля.

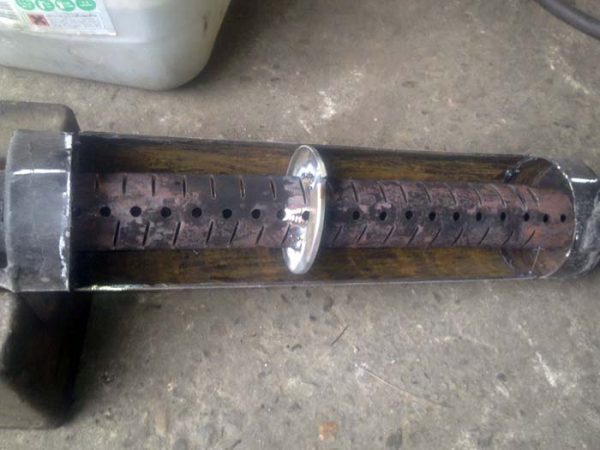

Автолюбители, имеющие опыт сварочных работ, могут изготовить бачок резонатора своими руками. Для этого следует:

  1. Демонтировать резонатор с автомобиля.
  2. Аккуратно разрезать корпус болгаркой.
  3. Снять все размеры (диаметр канала и отверстий, габариты корпуса).
  4. Изготовить по снятым размерам новый бачок.
  5. Приварить к новому бачку старые трубы.
  6. Установить новый резонатор на автомобиль.

Видео: неисправности выхлопной системы классических моделей ВАЗ

Замена резонатора ВАЗ 2107

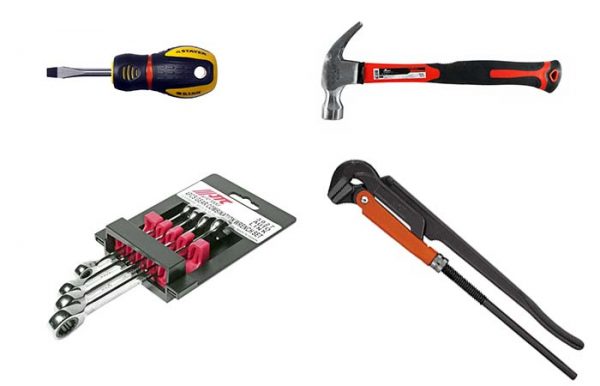

Замена резонатора ВАЗ 2107 проводится на смотровой яме, эстакаде или подъёмнике. Для выполнения работ потребуется:

  • два ключа на 13;
  • мощная плоская отвёртка;
  • молоток и деревянная наставка;
  • пассатижи;
  • ключ трубный (газовый);
  • аэрозольная смазка WD-40 или аналог;
  • перчатки тканевые.

Теоретически разборка выпускной системы не представляет большой сложности. Однако в реальности обычно возникает проблема разъединения секций, так как стыки соединений крепко прихватываются за счёт нагрева и образования внутреннего нагара.

Резонатор крепится в четырёх точках: на двух стыках (с приёмной трубой и глушителем) и на двух резиновых подвесах, зацепленных непосредственно за бачок. Его демонтаж производится в таком порядке:

  1. Загоните автомобиль на смотровую яму (эстакаду), поставьте на стояночный тормоз и подстрахуйте противооткатными башмаками.

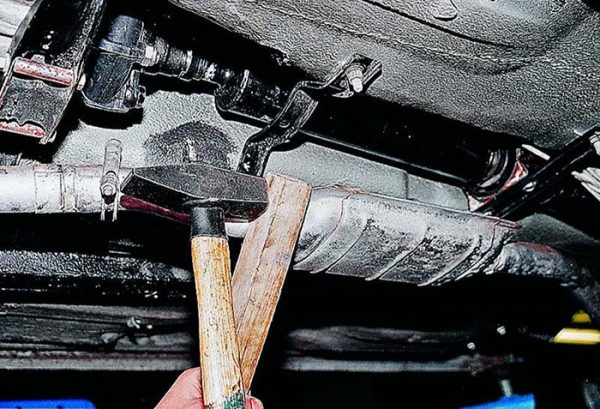

  2. На стыки резонаторной секции обильно нанесите аэрозольную смазку и подождите 15—20 минут.

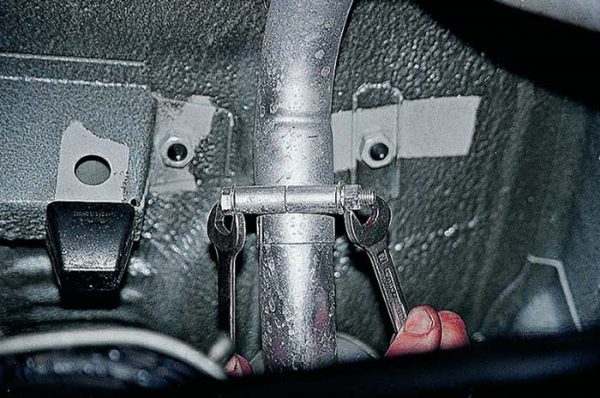

  3. Ключами на 13 ослабьте задний и передний крепёжные хомуты. Аккуратно сбейте оправки с утолщённой части стыка на трубу.

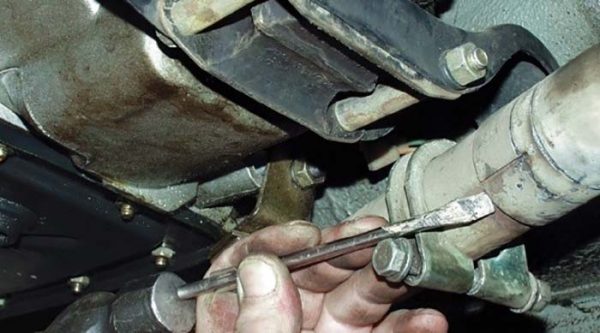

При снятии резонаторов типа Евро 2 и 3 вместо переднего хомута нужно открутить болты посадочного фланца.

Если отсоединить патрубки указанным образом не удаётся, попробуйте разогнуть конец внешней трубы с прорезями, загоняя под него плоскую отвёртку. Когда щель расширится, снова обработайте стык аэрозольной смазкой. При необходимости можно снять задний подвес основного глушителя и попросить помощника проворачивать этот элемент, пока вы удерживаете трубным ключом резонатор.

Новый резонатор устанавливается в обратной последовательности. Перед монтажом рекомендуется тщательно осмотреть главный глушитель и приёмную секцию. При обнаружении на них прогаров следует выполнить соответствующие работы.

В процессе сборки необходимо проследить, чтобы труба не провисала и в то же время не касалась кузова. В первом случае резонатор может повредиться на неровной дороге, а во втором он при движении будет биться о кузов, вызывая глухой стук в салоне авто. По окончании работ необходимо завести двигатель и, спустившись в смотровую яму, убедиться, что стыки соединений не пропускают выхлопные газы.

Видео: замена резонатора ВАЗ 2107

Резонатор ВАЗ 2107 работает в тяжёлых условиях — температура проходящих через секцию газов составляет порядка 600 °С. Если не отслеживать состояние резиновых креплений, труба разболтается и начнёт пропускать газы. При появлении свища в корпусе бачок следует сразу заварить, иначе повреждение быстро увеличится. Заменить резонатор ВАЗ 2107 довольно просто. Для этого потребуется лишь минимальный набор слесарных инструментов и пошаговое выполнение инструкций профессионалов.

Замена катализатора на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107

Добро пожаловать!
Сегодня мы будем заменять катализатор, на инжекторных автомобилях ВАЗ 2104, ВАЗ 2105, ВАЗ 2107.

Сколько будет стоить замена катализатора на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?
1) Новый стандартный катализатор, вам обойдется около 3600-7000 руб.

Когда нужно менять катализатор на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?
Катализатор подлежит замене, при
1) Деформации, или же сильном прогорании.
2) А так же его нужно заменить, если он забился, или же стал работать громче.

Что нужно для замены катализатора на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?
1) Гаечные ключи.
2) Смотровая канава.

Как заменить катализатор на ВАЗ 2104, ВАЗ 2105, ВАЗ 2107?

Снятие:
1) Для начала удерживая одним ключом болт от проворачивания, другим ключом отверните гайку, которая крепит катализатор к резонатору.

Примечание!
Ту же самую операцию проделайте и со вторым болтом!

2) Затем отверните оба болта, которые крепят катализатор к приемной трубе.

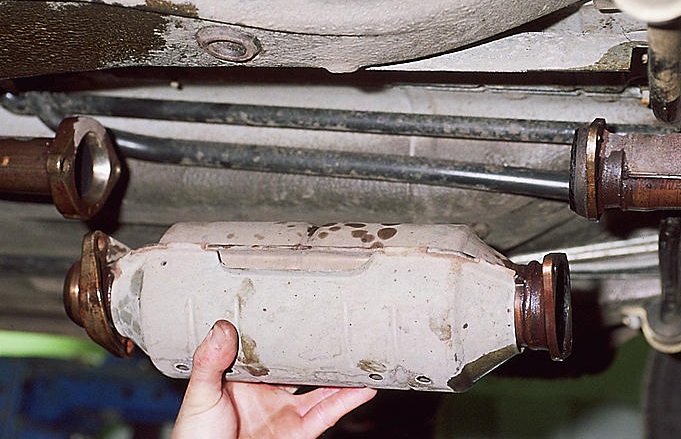

3) И после чего снимите катализатор, с автомобиля.

Установка:
1) Установите новый катализатор, в обратном порядке снятию.

Важно!
1) Самая распространенная причина выхода из строя катализатора, это некачественное топливо, поэтому если вы хотите что бы ваш катализатор прожил долгую жизнь, заправляйте автомобиль только на проверенных АЗС!

Для новичков!
Вопрос: Из чего состоит катализатор с металлическим носителем?
Ответ: Корпус катализатора, состоит из нержавеющей стали «цифра 1».
А внутри катализатора, находится сам металлический носитель, поверхность которого состоит из тонкого слоя драгоценных металлов, таких как платина, палладий, а так же родий. «цифра 2».
