Самодельная полка ваз 2109

Акустическая полка

Сегодня все больше людей начинают увлекаться автозвуком и превращать свои автомобили в музыкальные шкатулки. Акустика, усилители, кроссоверы, провода, питание — все это создает качественный звук. Однако, для качественного звука важны не только компоненты, но и способы их установки и минимальные шумы в автомобиле. Всего этого можно добиться различными способами, у каждого мастера они свои. Мы же рассмотрим создание так называемой акустической полки.

Установка акустической полки в автомобиле, как правило, преследует две цели:

  • — Уменьшение шумов, которые так свойственны стандартным полкам практически всех автомобилей
  • — Создание прочной основы для установки акустики

Изготовить акустическую полку не так трудно, как кажется на первый взгляд. Мы рассмотрим изготовление акустической полки для автомобиля ВАЗ 2109 и его модификаций (ВАЗ 2108, ВАЗ 2113, ВАЗ 2114). Так как у меня ВАЗ 2109, то я буду писать про него. Так привычнее.

Необходимые материалы и инструменты

  1. Фанера. Толщиной не меньше 10-12 мм, рекомендую 18-20мм. Лист размером 1.5м x 1.5м. Стоит около 500 рублей.
  2. Карпет или любой другой материал для обтяжки. Потребуется 100 см на 150 см.
  3. Клей для карпета. Можно 88-й, можно аэрозольный.
  4. Степлер и скобы для него. Чтобы закрепить по краям ткань, которой будем обтягивать.
  5. Два навеса, для крепления открывающейся части.
  6. 10 саморезов для ребра жесткости (41мм), 8 саморезов для крепления навесов (32мм).
  7. Морилка.
  8. Малярный скотч.
  9. Отвертки, электролобзик, ножницы, нож канцелярский.
  10. Инструмент для разметки: карандаш или ручка, линейка или уголок.

Изготовление акустической полки ВАЗ 2109

Для того чтобы приступить к изготовлению нашего продукта, необходимо каким-либо способом получить шаблон и перенести его на фанеру. Допустим шаблон мы получили и успешно перенесли его на фанеру. Теперь выпиливаем все, что необходимо.

Далее необходимо прикрутить реброжесткости снизу полки. Прикручиваем саморезами прямо через полку. После того, как сделали ребро жесткости обрабатываем нашу акустическую полку для девятки морилкой. Даем просохнуть и устанавливаем навесы. После того как установлены навесы не спешите прикручивать открывающуюся часть. Это мы сделаем после оклейки.

В завершении изготовления акустической полки для ВАЗ 2109 нам необходимо придать ее внешнему виду немного красоты. Это мы сделаем с помощью заранее купленного карпета. Чтобы обтянуть карпетом необходимо всего лишь немного терпения и аккуратности. Карпет очень хорошо тянется и работать с ним одно удовольствие. Не забывайте, что по краям необходимо оставить запас карпета. Клей наносим по возможности не сразу на всю полку, а полосками. Так и клей лучше сохнет и запороть работу труднее.

Завершая процесс оклейки мы проклеиваем края снизу полки и фиксируем их степлером. При необходимости пользуемся малярным скотчем, хотя в лишних местах клей хорошо оттирается тряпочкой.

После того как все обтянули, вырезаем кусочки карпета в том месте где находятся навесы и соединяем наши детали вместе. После этого надо дать карпету просохнуть хотя бы день, для лучшей фиксации.

Поздравляем! Акустическая полка ВАЗ 2109 готова к использованию!

Изготовление акустической полки на ВАЗ 2109 своими руками

Как уже говорилось ранее, оптимальным по цене-качеству вариантом звуковой системы на ВАЗ 2109 будет установка 4-х динамиков, по два спереди, и два сзади. С передними местами проблем не возникает, так как имеются штатные места для 13-дюймовых динамиков в передней панели. Кому мало 13 дюймов, могут изготовить подиумы в передние двери, и установить динамики уже 16-го диаметра. Задние же штатные места под динамики в пластиковых вставках по бокам от задней полки никуда не годятся – они слишком малы для воспроизведения более-менее ощутимого баса, а штатная полка слишком хлипкая, чтобы выдержать наиболее подходящие для расположения в ней динамики-овалы 6х9 дюймов.

Поэтому в этой статье рассмотрим, как можно изготовить хорошую заднюю акустическую полку для размещения на ней двух динамиков размера 6х9. Материал пригодится владельцам ВАЗ 2109, 2108, 2114, 2113.

Из материалов нам понадобится:

  • Лист фанеры толщиной 18 мм
  • Кусок карпета размерами примерно 1 м х 1,5 м
  • Аэрозольный клей для карпета
  • Морилка по дереву
  • Скобы для мебельного степлера, размер 8 мм
  • Две петли для откидывающейся части полки
  • Малярный скотч
  • Саморезы
  • Электролобзик
  • Рубанок
  • Шуруповёрт (или дрель)
  • Мебельный степлер
  • Нож канцелярский
  • Ножницы
  • Линейка
  • Карандаш

Впрочем, этот список можно сократить, но времени затратите больше на выполнение определенных операций вручную, без помощи инструмента.

Шаблон полки можно выкроить самостоятельно, с учетом ваших предпочтений. Для этого нужно взять кусок плотного картона, и путем измерений и подгонки изготовить макет будущей акустической полки. Например, контуры будущей полки можно обрисовать, сняв штатную полку с пластиковыми боковинами (крайне рекомендуется изготавливать полноразмерную полку, от стекла до стекла) и разложив это дело на листе картона.

Читать еще:  Схема зарядки аккумулятора ваз 2110

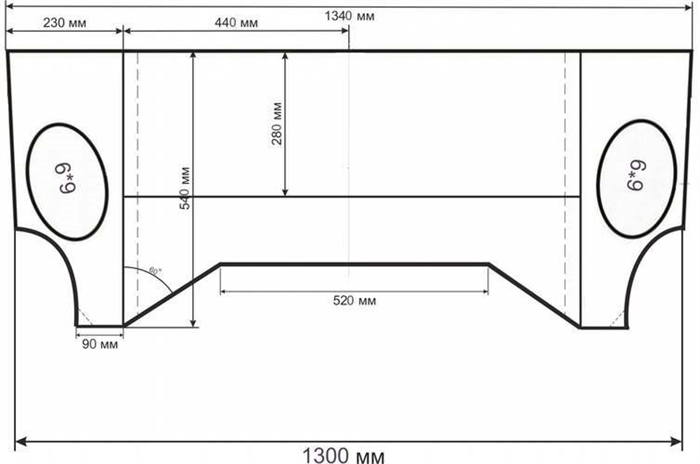

Для ленивых могу предложить вот такой готовый шаблон задней акустической полки на ВАЗ 2109 (скачать), большая благодарность его создателю. Его нужно просто распечатать на листах формата А4 на обычном принтере и разложить в определенном порядке, разберетесь.

Также стоит учитывать тот факт, что на наших автомобилях возможен некий разброс размеров при сборке автомобилей. Поэтому если вы пользуетесь готовым шаблоном, по месту полку подгонять все равно придется.

Далее сам процесс изготовления.

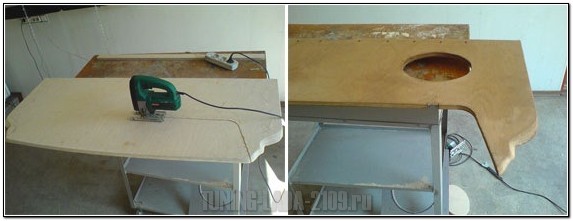

Кладем на верстак фанерный лист, наносим на него контуры будущей полки по шаблону. Не забываем про отверстия под динамики, а также обработку краев под обводы задних стоек и резинку заднего стекла.
Затем вырезаем откидывающуюся часть полки, крепим ребро жесткости и покрываем все детали морилкой. После высыхания морилки можно прикрутить петли.

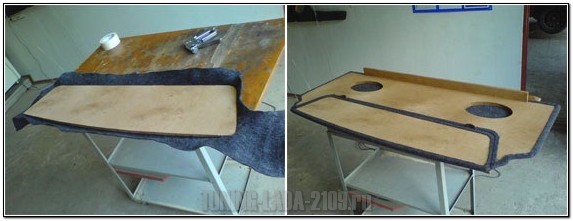

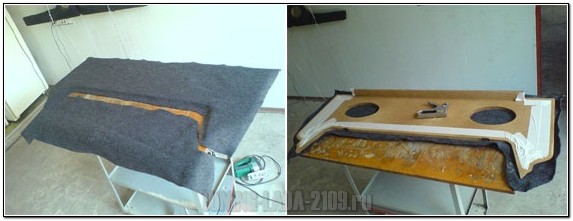

Теперь расстилаем карпет на будущей полке, и отмеряем, оставляя припуск по 4 сантиметра с краев. Вырезаем, наносим клей и равномерно аккуратно приклеиваем карпет к дереву полки. Отдельные места требуют тщательной проклейки.

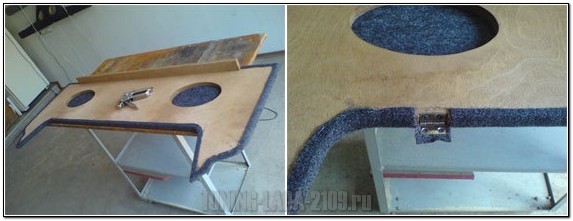

С торцов полку также необходимо проклеить карпетом, остаток заворачивается на нижнюю грань. Чтобы все не измазать клеем, пользуемся малярным скотчем.

Далее пробиваем край карпета по периметру полки строительными скобами при помощи степлера. Можно оставить припуск карпета над петлями для крышки, и их будет не видно снаружи. Теперь лишний не приклеившийся карпет обрезаем канцелярским ножом.

Далее затягиваем в карпет откидную часть полки, по тому же принципу как и саму полку. Отмечаем места, где буду крепиться навесы к откидной части.

Остается только прикрутить откидную часть, и все, наша полка готова, можно ее устанавливать на автомобиль.

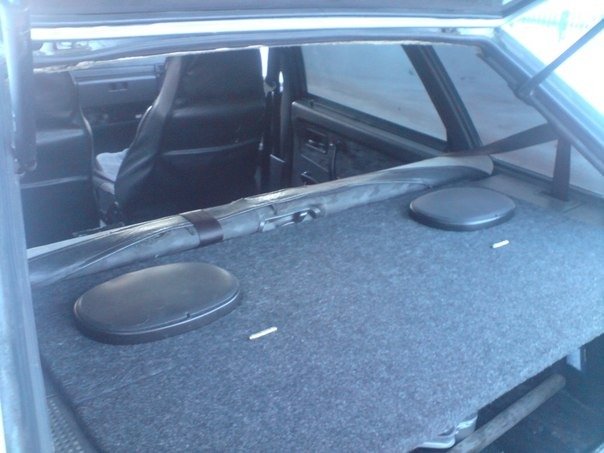

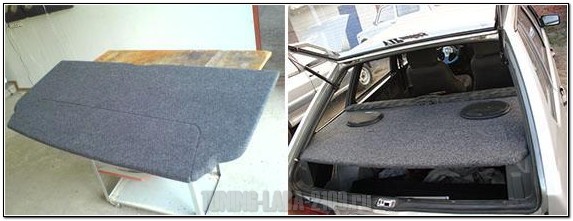

Вот так она выглядит внешне:

Пластиковые боковины, там где расположены отверстия под штатные динамики убирать не нужно, наша полка кладется на них сверху и прикручивается снизу при помощи саморезов.

Усилить басовитость и качество звучания задних динамиков можно установкой усилителя мощности, который можно разместить на этой же полке между динамиками, она выдержит.

Как сделать полку багажника на ВАЗ 2109

Сегодня редко можно встретить автолюбителя, который довольствуется стандартной комплектацией своего автомобиля. Современные водители все чаще занимаются стайлингом (от английского слова «styling» — стиль), т.е. изменяют салон автомобиля и его внешний вид для того, чтобы выделяться из общего потока транспортных средств. При этом владельцы отечественных автомобилей не отстают от владельцев иномарок, а иногда и превосходят их в дизайнерских задумках, воплощенных в реальность. В данной статье мы приведем пример, как сделать полку багажника на ВАЗ 2109 своими руками с наименьшими затратами из простых и доступных материалов.

Режем по шаблону

Инструменты, которые понадобятся в работе:

  • декоративные ручки для мебели;
  • фанера;
  • картон;
  • материал для обивки;
  • клеящая смесь (универсальный клей);
  • две петли для мебели.

Пошаговая инструкция по самостоятельному производству ВАЗ 2109

Готова заготовка

В первую очередь следует определить точки, в которых будут закреплены декоративные ручки будущей конструкции, после чего просверлить в выбранных местах дырки, необходимые для монтажа зажимов и установки ручек.

Вырезаем подвижную часть

Далее можно переходить к изготовлению шаблона полки. Важно учитывать, что у конструкции будет подвижная часть, которую необходимо отметить на картонном шаблоне с помощью разрезов. При этом настоятельно рекомендуется убедиться, что в случае поднятия подвижной части конструкции она не соприкасается с арками багажника автомобиля.

После того как на картонном листе сделаны все необходимые разметки, его следует приложить к фанере и вырезать будущую полку строго по размеру шаблона. Данный этап работы требует особого сосредоточения, потому что только в случае аккуратной вырезки полка сможет поместиться в разъемы багажника.

Держится на защелках

На следующем этапе из фанеры вырезается подъемная часть конструкции, после чего ее нужно соединить с неподвижной частью полки при помощи петель. В горизонтальном положении подъемную часть будут удерживать щеколды, установленные на кромках полки.

После монтажа полки можно приступать к проверке ее работоспособности. Следует убедиться, что полка надежно сидит в разъеме багажника, и только после этого приступать к ее шлифовке при помощи наждачной бумаги мелкой зернистости.

Обеспечивается хороший доступ в багажник

Обивка полки осуществляется заранее приготовленным материалом, размеры которого вымеряются по готовой полке с небольшими допусками. Принцип нанесения обивки прост, и делится на несколько этапов:

  1. Вначале на полку наносится слой универсального клея ПВА. Через некоторое время, когда первый слой немного подсохнет, надо нанести клей еще раз.
  2. Затем к верхней части полки аккуратно прикладывается обивочный материал. При этом материал нельзя растягивать, т.к. после высыхания ткань уменьшится в размерах, и на полке могут образоваться зазоры, не покрытые тканью.
  3. Нижнюю часть кромки следует обивать по принципу обивки верхнего края, однако при желании вместо клея для фиксации ткани можно пользоваться двухсторонним скотчем.
  4. После того как обитая полка окончательно просохнет, ее можно устанавливать на место. При этом еще раз следует убедиться, что полка сидит прочно на своем посадочном месте. Любые дефекты, которые были выявлены в процессе финального осмотра, необходимо обязательно устранить.
Читать еще:  Замена цепи грм ваз 21213

Дополнительная информация

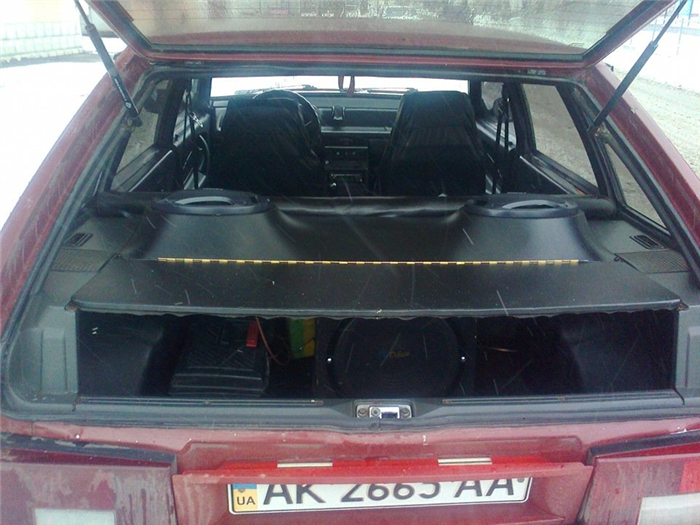

Крышка поднимается вместе с багажником

При желании крышка полки может соединяться с дверцей багажника при помощи пружины или резинки. В этом случае подъемная часть полки будет подниматься вместе с дверцей багажника.

В заключении необходимо обратить внимание на финансовую составляющую вопроса. Самостоятельное изготовление полки багажника на ВАЗ 2109 обойдется владельцу транспортного средства гораздо дешевле, чем стоимость услуг специалистов станции технического обслуживания.

Видео

Пример самодельной полки багажника можно увидеть здесь:

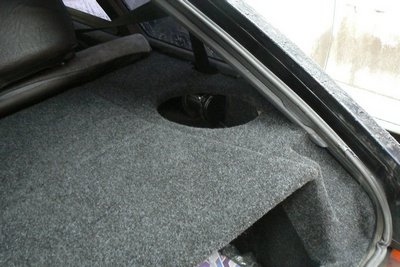

Акустическая полка Ваз 2109 и ее изготовление

Акустическая полка в багажник

Акустическая полка Ваз 2109 может быть спокойно и легко изготовлена своими силами. Об этом и пойдет речь в нашей статье.
Акустическая полка на Ваз 2109 устанавливается по ряду причин, главной из которых является создание четкого и чистого звука акустической системы.

Преимущества акустической полки

Ваз 2109 акустическая полка

Сегодня в специализированных магазинах можно приобрести акустическую полку. Стоимость ее не такая уж и высокая, хотя все же рекомендуется делать ее самостоятельно.
В любом случае, будь полка купленной либо сделанной своими руками, она даст преимуществ:

  • Акустическая полка создает улучшенное звучание АС.
  • Благодаря полке значительно уменьшается дребезжание и устраняются другие ненужные звуки.
  • Такая полка отлично гармонирует с интерьером салона автомобиля, такого как Ваз 2109.
  • После установки полки на место штатной задней панели, появляется уникальная возможность использования всего полезного объема багажника для проигрывания музыки. Другими словами, в данном случае багажное отделение играет как бы роль своеобразной акустической коробки.
  • Акустическая полка защищает от внешних посягательств. Поэтому такая установка и называется скрытой.
    Если бы каждый видел, что у вас в машине стоят дорогие динамики, то вероятность кражи повышалась бы в несколько раз.
  • Полка позволяет устанавливать динамики любых размеров. Если же изготовить полку самостоятельно, то это даст еще больше возможностей.

Полка акустическая Ваз 2109

Примечание. Чтобы скрыть бюджетные виды динамиков или из-за иной причины, панели оклеивают специальными материалами, не придающими искажений звука. Кроме того, при выборе или изготовлении полок особое внимание уделяется вариантам разного направления звука. На полках имеется возможность построения, так называемых, сцен. Звук в этом случае может идти под различными углами в разные стороны: на заднее стекло, в салон или багажник.

Из чего можно изготовить полку

Чертеж полки из МДФ

Обычный материал для акустической полки – это МДФ или многослойная фанера. Обязательно поверхность этих материалов оклеивают при помощи карпета или другого акустического материала, чтобы обеспечить соответствие с общим дизайном салона.
Что касается площади под установку динамиков, то они должны быть изготовлены настолько прочно, чтобы полностью устранить дребезжание и вибрацию.

Делаем полку своими руками

Полка акустическая на Ваз 2109

Итак, если мы решили сделать полку своими руками, то вперед. Готовая акустическая полка стоит в магазине около 1000 рублей.
Зачем же лишние траты, если все можно изготовить и самому, потратив некоторую часть своего времени и получив невыразимое словами наслаждение от процесса. Самодельная полка имеет преимуществ перед купленной и это не заметить просто невозможно.

Начало

Чтобы изготовить полку на Ваз 2109, нужно будет подготовиться.

Материалы

  • Фанера или МДФ.
  • Макрофлекс.
  • Клей (хватит и одной банки).
  • Несколько метров карпета.
  • Шурупы саморезы.
  • Пена монтажная.
  • Бумага для зашкуривания.
  • Стандартная задняя полка, сделанная из пластика.
  • Гвозди маленького размера (мебельные).
  • Простой карандаш.
  • Рулетка или простая линейка.
  • Отвертка.
  • Дрель со сверлами.
  • Кисточка.
  • Строительный степлер.

Инструменты

Примечание. Как и было сказано выше, в качестве макета используется готовая штатная полка Ваз 2109. Поэтому ее нужно будет снять. Простая отвертка, немного терпения и времени – полка демонтирована.

  • Ставим эту самую полку, очищенную от грязи и пыли, на ровный стол.
  • Сверху укладываем лист ДСП.
  • Берем карандаш и аккуратно обводим края, предназначенные для ремней безопасности.
  • Рисуем карандашом овалы под динамики.
Читать еще:  Не выключается вентилятор ваз 2114 инжектор

Как наметить акустическую полку

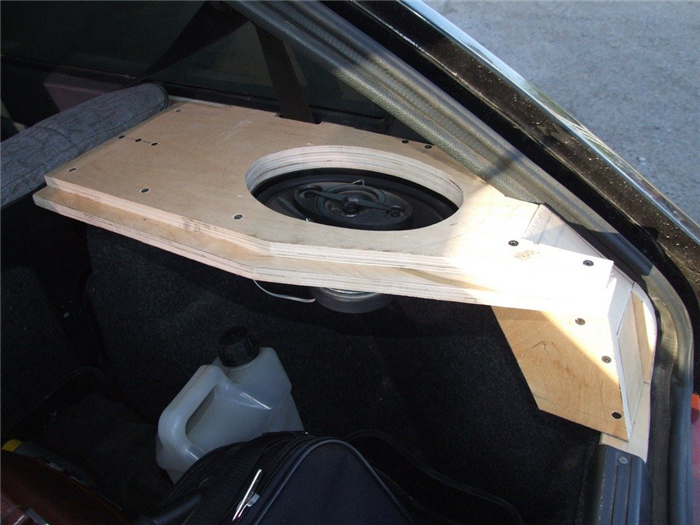

Основной этап работ

Акустическая полка самому на Ваз 2109

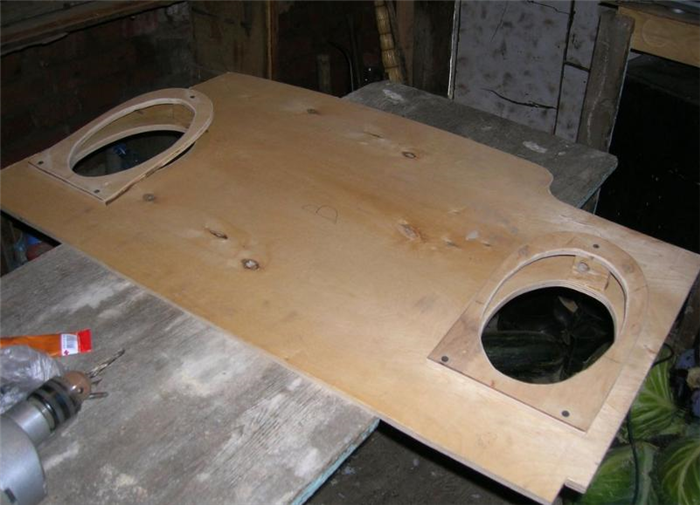

Подразумевается изготовление акустических подиумов, сооружение короба для ремней безопасности, оклейка и многое другое.

Подиумы

  • Основу подиумов изготавливаем также из ДСП.
  • Работаем электролобзиком.
  • Чтобы придать конструкции дополнительную жесткость, нужны подставки из бруска, имеющего размеры 20х40 мм. Брусков должно быть несколько штук и они вставляются между овалами при помощи шурупов.

Примечание. Подиумы, как и было сказано выше, делаем на отдельном куске ДСП.

  • Подиумы ставим на стандартную полку и карандашом обводим.
  • Отмечаем карандашом также места круглых отверстий, предназначенных для поступления воздуха из багажника.

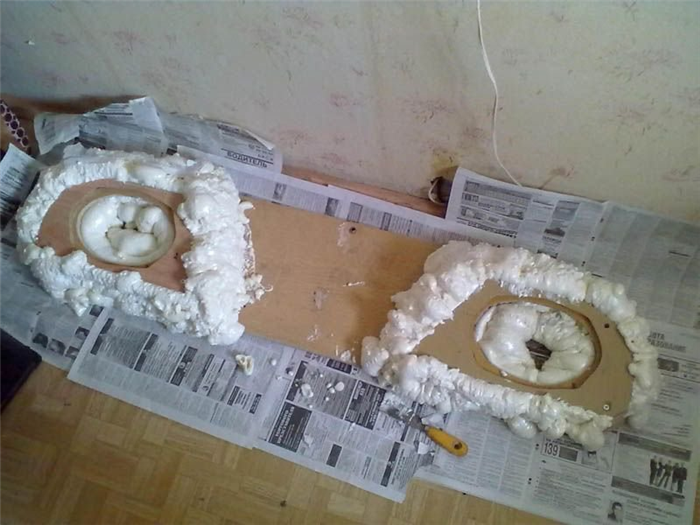

  • Между брусками подиума появляются пустоты, которые необходимо залить герметиком. Что касается отверстий внутри самого изделия, то они закрываются картоном. Это позволит пене не вываливаться в процессе высыхания.
  • Заливаем монтажную пену.

Полка своими руками

  • Ждем пока пена полностью высохнет.
  • Берем острый нож и аккуратно срезаем лишнее.
  • Обрабатываем поверхности наждачной бумагой.
  • Теперь пропитываем кусок капрона эпоксидным клеем и обматываем им всю конструкцию. Делается это для усиления и прочности.

Как сделать акустическую полку на Ваз 2109

Делаем короб для ремней

Примечание. При изготовлении короба надо учитывать следующий момент: ремни должны заходить в короб сбоку.

  • Карандашом обводим места.
  • Вырезаем лобзиком.

Оклейка карпетом

  • Оклейку можно осуществить с помощью бельевых прищепок.

Примечание. После этих операций короба собираются и прикручиваются шурупами.

Заключительный этап работы

  • Заключительный этап подразумевает установку изготовленной полки на место. В качестве фиксаторов можно применить болты, крепящиеся к металлической части нашей «девятки». Гайки обязательно крепятся со стороны багажника.

Перетяжка полки

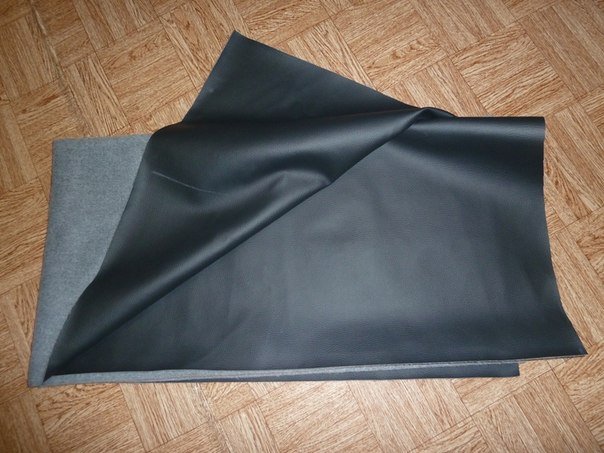

Материал для перетяжки

Перетяжка акустической полки на Ваз 2109 может стать самой проблемной частью работы. Именно поэтому ей мы уделили отдельную главу нашей публикации.
Сделать салон своей «девятки» уютнее и привлекательнее мечтает каждый владелец Ваз 2109. Акустическая полка – это не только элемент, который служит для практической цели, но и отдельная составляющая всего интерьера. По этой причине ей нужно суметь придать красивый и соответствующий общему дизайну стиль.
В качестве материала чаще всего используется карпет. С другой стороны, если сам салон обтянут кожей или заменителем, а может и алькантарой, оклеить полку таким же материалом будет, как нельзя кстати.

Перетяжка карпетом

Перетяжка полки карпетом

Особое внимание специалисты рекомендуют обратить работе с карпетом.
Необходимо учитывать следующие моменты:

  • Данный материал не склеивается между собой. Иными словами, два куска этого материала будет невозможно склеить друг с другом.
  • Карпет способен приобретать любые формы, если на него побрызгать немного водой, а затем после придания формы высушить феном.
  • Карпет лучше всего клеить к ДСП или фанере аэрозольным составом.
  • Карпет будет прочно держаться, если слой клея будет тонким, равномерно уложенным на поверхность.
  • Наносим на полку клей (можно использовать не только аэрозольный состав, но и армянский клей Наирит, который тоже очень хорошо держит).

Примечание. Наирит держит прочно, но высыхает долго. Рекомендуется сразу не укладывать карпет, а подождать пока клей немного высохнет и усилятся его схватывающие функции.

  • Теперь можно класть карпет и разглаживать материал от центра к краям. Делается это для того, чтобы неровности, если они появятся, убрать в края.

Совет. Рекомендуется работать в перчатках. Это придаст удобства в работе и руки останутся чистыми. Кроме того, если нет навыка такой работы, то рекомендуется перетягивать полку по частям: сначала одну половину, затем следующую.

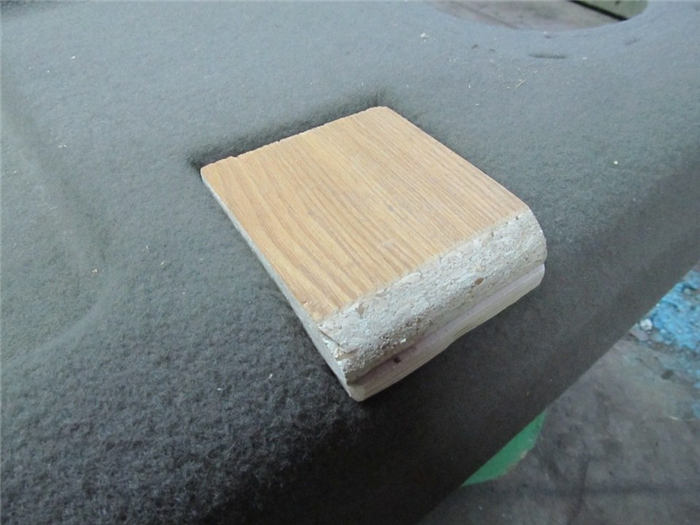

  • Оставляем сохнуть на определенное время (обычно, сутки). Чтобы в процессе сушки материал вдруг не отклеился в некоторых местах, сверху ставится какой-нибудь груз. Это может быть мешочек с песком или просто кирпичи.

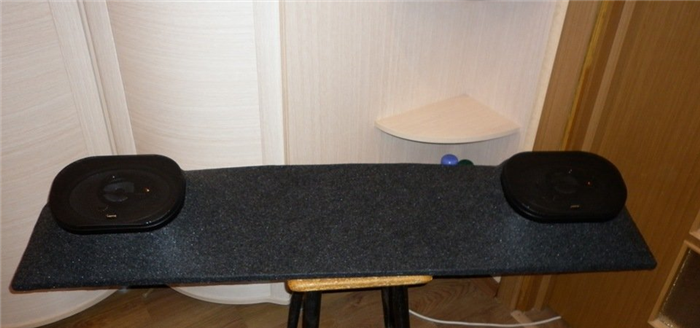

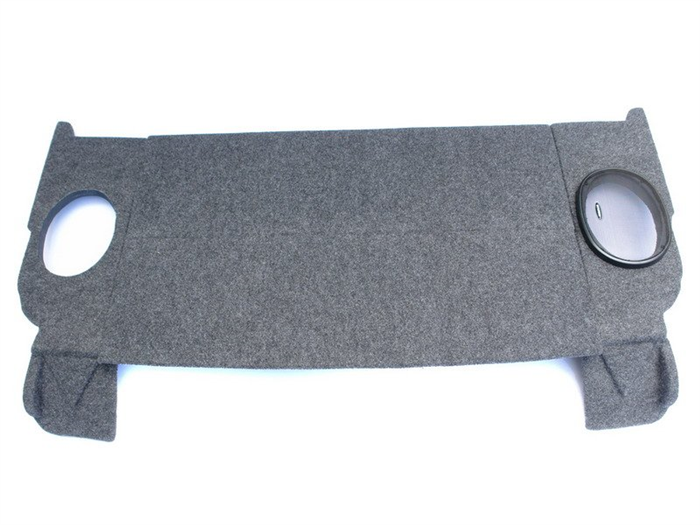

Готовая задняя акустическая полка

На этом все. Если инструкция сложная и возникают сомнения, то лучше доверить работу специалистам. С другой стороны, всему можно научиться и своими руками, поэтому рискнуть стоит.
В процессе работ крайне рекомендуется посмотреть видео и изучить фото – материалы. Таким образом, цена на покупку и установку акустической полки в Ваз 2109 будет значительно снижена, ведь потратиться надо будет только на расходные материалы.
