Проверка генератора ваз 2121

Контрольные проверки генератора

Проверка генератора на автомобиле

Если при работе двигателя горит контрольная лампа заряда аккумуляторной батареи, то ориентировочно определить исправность генератора можно следующим образом:

  • слегка вытянув рукоятку управления воздушной заслонкой карбюратора, доведите частоту’ вращения коленчатого вала на холостом ходу до 1000-1500 мин -1 ;
  • на короткое время отсоедините провод ст клеммы «минус» аккумуляторной батареи. Если двигатель заглохнет, то это укажет на то, что генератор неисправен и все потребители питаются от аккумуляторной батареи.

Проверка генератора на стенде

Проверка на стенде позволяет определить исправность генератора и соответствие его характеристик номинальным. У проверяемого генератора должен быть снят защитный кожух 6 (рис. 7-4), щетки должны быть хорошо притерты к контактным кольцам коллектора, а сами кольца чистыми.

Установите генератор на стенд и выполните соединения, как указано на рис. 7-6. Включите электродвигатель стенда, реостатом 4 установите напряжение на выходе генератора 14 В и доведите частоту вращения ротора до 5000 мин -1 . Дайте генератору поработать на этом режиме не менее 2 мин, а затем замерьте силу тока отдачи. У исправного генератора она должна быть не менее 44 А.

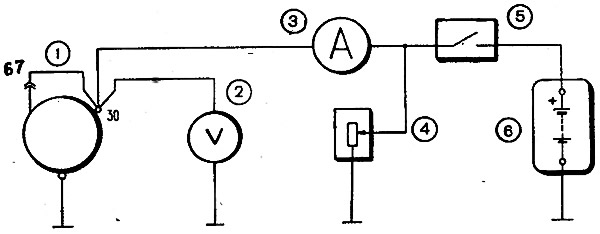

Рис. 7-6. Схема соединений генератора на стенде для проверки: 1 — генератор, 2 — вольтметр; 3 — амперметр; 4 — реостат; 5 — выключатель; 6 — аккумуляторная батарея

Если замеренная величина отдаваемого тока меньше, то это говорит о неисправностях в обмотках статора и ротора, о повреждении вентилей или износе контактных колец и щеток. В этом случае необходима тщательная проверка обмоток и вентилей, чтобы определить место неисправности.

При подозрении на неисправность вентилей выпрямительного блока генератора, проверьте силу тока отдачи на прогретом генераторе. Такая проверка позволяет лучше выявить неисправность вентилей по резкому снижению тока отдачи при повышении температуры генератора Для прогрева дайте генератору поработать не менее 15 мин при частоте вращения ротора 5000 мин -1 и напряжении 14 В на выходе генератора. Затем замерьте силу тока отдачи. На прогретом генераторе она должна быть не менее 42 А.

Проверка генератора электронным осциллографом

Осциллограф позволяет по форме кривой выпрямленного напряжения точно и быстро проверить исправность генератора и определить характер повреждения.

Для проверки вращайте ротор генератора с частотой 1500-2000 мин -1 , питая обмотку возбуждения от аккумуляторной батареи, но от зажима «30» батарею отключите.

При исправных вентилях и обмотке статора кривая выпрямленного напряжения имеет пилообразную форму с равномерными зубцами (рис. 7-7). Если имеете* обрыв в обмотке статора либо обрыв или короткое замыкание в вентилях выпрямителя — форма криво; резко меняется: нарушается равномерность зубцов появляются глубокие впадины (рис. 7-7, II и III).

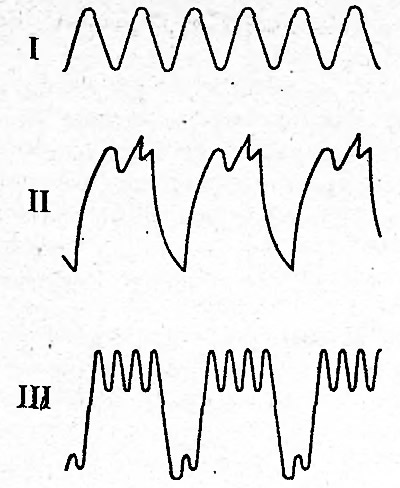

Рис. 7-7. Форма кривой выпрямленного напряжения генератора: I — генератор исправен; II — вентиль пробит; III — обрыв в цепи вентиля

Проверка обмотки возбуждения ротора

Исправность обмотки и надежность прилегания щеток к контактным кольцам можно проверить на стенде, не разбирая генератор, измерив сопротивление между штекером «67» и «массой» генератора.

Если обмотка не имеет короткозамкнутых витков и щетки хорошо притерты к контактным кольцам, то сопротивление должно быть 4,4 +0,3 -0,2 Ом при температуре 20°С. При этом надо следить за надежностью контакта между кольцами ротора и присоединенными к ним проводниками.

Проверка статора

Статор проверяется отдельно, после разборки генератора. Выводы его обмотки должны быть отсоединены от вентилей выпрямителя.

В первую очередь проверьте омметром или с помощью контрольной лампы и аккумуляторной батареи, нет ли обрывов в обмотке статора и не замыкаются ли ее витки на «массу».

Изоляция проводов обмотки должны быть без следов перегрева, который происходит при коротком замыкании в вентилях выпрямителя. Статор с такой поврежденной обмоткой замените.

Наконец, необходимо проверить специальным дефектоскопом, нет ли в обмотке статора короткозамкнутых витков.

Проверка вентилей выпрямителя

Исправный вентиль пропускает ток только в одном направлении. Неисправный — может вообще не пропускать ток (обрыв цепи) или пропускать ток в обоих направлениях (короткое замыкание).

В случае повреждения одного из вентилей выпрямителя, необходимо заменять целиком выпрямительный блок.

Короткое замыкание вентилей выпрямителя можно проверить не снимая генератор с автомобиля, предварительно отсоединив провода от аккумуляторной батареи и генератора. Проверить можно омметром, или с помощью лампы (25-40 Вт) и аккумуляторной батареи, как показано на рис. 7-8.

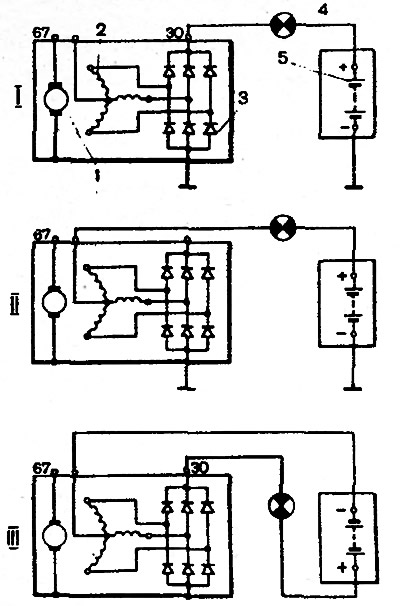

Рис. 7-8. Схемы проверки вентилей выпрямителя: I — проверка одновременно «положительный» и «отрицательных» вентилей; II — проверка «отрицательных» вентилей; III — проверка «положительных» вентилей; 1 — ротор генератора; 2 — обмотка статора; 3 — вентили выпрямителя; 4 — контрольная лампа; 5 — аккумуляторная батарея

Примечание. С целью упрощения крепления деталей выпрямителя три вентиля имеют на корпусе «плюс» выпрямленного напряжения. Это вентили «положительные» и они запрессованы в одну пластину выпрямительного блока. Другие три вентиля «отрицательные» имеют на корпусе «минус» выпрямленного напряжения и запрессованы в другую пластину выпрямительного блока.

Сначала проверьте, нет ли замыкания одновременно в «положительных» и «отрицательных» вентилях. Для этого «плюс» батареи через лампу подсоедините к зажиму «30» генератора, а «минус» — к корпусу генератора (рис. 7-8, I). Если лампа горит, то и «отрицательные» и «положительные» вентили имеют короткое замыкание.

Короткое замыкание «отрицательных» вентилей можно проверить, соединив «плюс» батареи через лампу со штекером нулевого провода обмотки статора, а «минус» — с корпусом генератора (рис. 77-8, II)

Горение лампы означает короткое замыкание в одном или нескольких «отрицательных» вентилях.

Следует помнить, что в этом случае горение лампы может быть следствием замыкания витков обмотки статора на корпус генератора. Однако такая неисправность встречается реже, чем короткое замыкание вентилей.

Для проверки короткого замыкания в «положительных» вентилях, «плюс» батареи через лампу соедините с зажимом «30» генератора, а «минус» — со штекером вывода нулевой точки обмотки статора (рис. 7-8, III). Горение лампы укажет на короткое замыкание одного или нескольких «положительных» вентилей.

Обрыв в вентилях без разборки генератора можно обнаружить только косвенно при проверке генератора на стенде, по значительному снижению (на 20-30%) величины отдаваемого тока по сравнению с номинальным. Если обмотки генератора исправны, а в вентилях нет короткого замыкания, то причиной уменьшения отдаваемого тока является обрыв в вентилях.

Читать еще:  Плохо заводится ваз 21099 инжектор причины

Проверка генератора ваз 2121

На двигателе ВАЗ-21213 устанавливается генератор типа 371.3701, на двигателе ВАЗ-21214 – типа 9412.3701

Эти генераторы конструктивно схожи и представляют собой синхронные электрические машины переменного тока с электромагнитным возбуждением, с встроенным выпрямителем на кремниевых диодах и электронным регулятором напряжения.

Техническая характеристика генераторов 371.3701 и 9412.3701

Тип генератора 371.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин — 1 ) — 55 А

Напряжение — 13,6–14,6 В

Направление вращения (со стороны привода) правое

Тип генератора 9412.3701

Максимальный отдаваемый ток (при 13 В и 6000 мин — 1 ) — 80 А

Напряжение — 13,2–14,7 В

Направление вращения (со стороны привода) правое

Ротор генератора приводится во вращение от шкива коленчатого вала двигателя клиновым ремнем.

Статор и крышки генератора стянуты четырьмя болтами.

Вал ротора вращается в подшипниках, установленных в крышках.

Смазка, заложенная в подшипники на заводе, рассчитана на весь срок службы генератора.

Задний подшипник генератора 9412.3701 напрессован на вал ротора и поджимается задней крышкой через пластмассовую втулку, передний подшипник запрессован и завальцован в передней крышке и заменяется только вместе с ней.

Его внутренняя обойма вместе с упорным кольцом и шайбой зажата гайкой между шкивом и ступенькой на валу ротора.

Передний подшипник генератора 371.3701 стянут четырьмя винтами между внутренней и наружной пластинами и может заменяться отдельно от передней крышки.

Задняя часть генератора 9412.3701 закрыта пластмассовым кожухом на защелках.

На задней крышке генератора 371.3701 установлен кожух с резиновым воздухозаборником, позволяющим забирать воздух для охлаждения генератора из верхней части подкапотного пространства, что уменьшает вероятность попадания воды в генератор при проезде глубоких луж и бродов.

На двигателе 21214 такая опасность меньше, так как вместо механического вентилятора системы охлаждения (который неизбежно разбрызгивает воду), там установлены электровентиляторы, к тому же они находятся впереди радиатора.

В статоре генератора расположена трехфазная обмотка, выполненная по схеме «звезда» (выводы фазных обмоток имеют общую точку).

Вторые концы фазных обмоток соединены с выпрямительным мостом, состоящим из шести кремниевых диодов (вентилей) – трех «положительных» и трех «отрицательных».

Вентили запрессованы в две подковообразные алюминиевые пластины-держатели в соответствии с полярностью (положительные и отрицательные – на разных пластинах); на одной из пластин также находятся три дополнительных диода, через которые питается обмотка возбуждения генератора после пуска двигателя. Пластины объединены в выпрямительный блок, закрепленный на задней крышке генератора (под пластмассовым кожухом генератора 9412.3701).

Обмотка возбуждения расположена на роторе генератора, ее выводы припаяны к двум медным контактным кольцам на валу ротора.

Питание к обмотке возбуждения подводится через две угольные щетки.

Контактные кольца генератора 9412.3701 уменьшенного диаметра – это снижает окружную скорость вращения и уменьшает износ щеток.

Щеткодержатель конструктивно объединен с регулятором напряжения и закреплен на задней крышке генератора.

Регулятор напряжения – неразборный, при выходе из строя его заменяют.

До 1996 г. у генератора 371.3701 щеткодержатель и регулятор напряжения представляли собой отдельные узлы (управляющее напряжение от клеммы «30» генератора подавалось на вывод «Б» регулятора напряжения).

Теперь напряжение подается только к выводу «В» (вывод «Б» отсутствует). По своим характеристикам новый и старый регуляторы напряжения одинаковы и в сборе со щеткодержателем взаимозаменяемы.

Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ+-20%, расположенный на выпрямительном блоке генератора 9412.3701 и задней крышке генератора 371.3701.

При включении зажигания напряжение к обмотке возбуждения генератора (вывод «D» генератора 9412.3701 и «В» генератора 371.3701) подводится через контрольную лампу в комбинации приборов (лампа при этом горит) и подсоединенные параллельно ей резисторы.

После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет). Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

«Минус» аккумуляторной батареи всегда должен подключаться к «массе» автомобиля, а «плюс» – к выводу «В+» генератора 9412.3701 (выводу «30» – генератора 371.3701).

Обратное включение приведет к пробою вентилей генератора. При работе генератора не рекомендуется отсоединять аккумуляторную батарею (особенно на двигателях, оснащенных системой впрыска).

Возникающие при этом броски напряжения в бортовой сети могут повредить электронные компоненты схемы.

Вентили генератора (и другие устройства в бортовой сети автомобиля при подключенном генераторе) следует проверять под напряжением не выше 14 В, более высокое напряжение (например, при проверке мегомметром) может вызвать повреждение вентилей.

При необходимости проверки изоляции обмоток высоким напряжением генератор следует снять, а выводы обмоток – отсоединить от выпрямительного блока и регулятора напряжения.

Диагностика неисправностей генератора ВАЗ 21213, 21214 (Нива)

Контрольная лампа разряда аккумуляторной батареи загорается при работающем двигателе

Плохо натянут или оборван ремень насоса охлаждающей жидкости

Подтяните или замените ремень

Поврежден регулятор напряжения. Для проверки используйте два источника постоянного тока напряжением 12 и 15 В (см. Электрооборудование) или замените регулятор заведомо исправным

Замените неисправный регулятор

Неисправна цепь «комбинация приборов – вывод «61» генератора»

Проверьте провод «КБ» от комбинации приборов до вывода «61» генератора. Зачистите окислившиеся контакты, обожмите клеммы

Зависли или изношены щетки, окислены контактные кольца ротора, нет контакта между выводами щеток и регулятором напряжения (генератор выдает положенное напряжение только на высоких оборотах при небольшом токе отдачи). Обмотка возбуждения ротора не повреждена – сопротивление между контактными кольцами около 4 Ом (замеряется после отсоединения регулятора)

Зачистите контактные кольца стеклянной шкуркой, проверьте отсутствие биения. Устраните зависание щеток, при их износе замените регулятор напряжения

Отпайка выводов обмотки возбуждения от контактных колец, замыкание или обрыв в обмотке (генератор выдает положенное напряжение только на высоких оборотах при небольшом токе отдачи). Сопротивление между контактными кольцами менее 3 Ом или бесконечность (замеряется после отсоединения регулятора)

Замените ротор генератора или генератор в сборе

Обрыв или короткое замыкание в обмотке статора, замыкание ее на «массу» (при замыкании генератор воет)

Проверьте омметром обмотку. Замените статор или генератор в сборе

Повреждение основных вентилей выпрямительного блока

Замените выпрямительный блок

Повреждение дополнительных вентилей выпрямительного блока (питающих обмотку возбуждения), при этом генератор выдает положенное напряжение только на высоких оборотах при небольшом токе отдачи. Вентили проверяются омметром после разборки генератора

Замените выпрямительный блок

Контрольная лампа разряда аккумуляторной батареи не загорается, но аккумуляторная батарея заряжается плохо (с трудом прокручивает двигатель при пуске). Напряжение в бортовой сети ниже 13,6 В

Читать еще:  Ремонт фары ваз 2107 своими руками

Плохо натянут ремень насоса охлаждающей жидкости

Подтяните или замените ремень

Включено слишком много мощных потребителей электроэнергии, особенно при низких оборотах двигателя. Короткое замыкание в потребителях (обычно это обмотки электродвигателей)

Ограничьте использование мощных потребителей на холостом ходу, не подключайте дополнительные потребители сверх допустимой мощности генератора, проверьте обмотки электродвигателей на отсутствие короткого замыкания

Ослабло крепление или окислены наконечники проводов на выводе «плюс» генератора или аккумуляторной батареи

Зачистите клеммы и наконечники, подтяните соединения

Контрольная лампа разряда аккумуляторной батареи мигает при работе двигателя. Аккумуляторная батарея перезаряжается (быстро понижается уровень электролита). Напряжение в бортовой сети автомобиля выше 14,7 В (часто перегорают лампы)

Неисправен регулятор напряжения

Плохой контакт между «массой» автомобиля и «массой» регулятора напряжения

Зачистите окисленные поверхности, подтяните крепления

Контрольная лампа разряда аккумуляторной батареи не загорается при включении зажигания

Перегорел предохранитель № 2

Замените предохранитель, устраните причину его перегорания (проверьте защищаемые цепи омметром)

Обрыв в цепи питания комбинации приборов

Проверьте работу выключателя зажигания, реле зажигания, провод «Г» от выключателя зажигания до реле зажигания, провод «ГЧ» от реле зажигания до блока предохранителей, провод «О» от блока предохранителей до комбинации приборов и провод «Ч», соединяющий последнюю с «массой». Зачистите контактные поверхности, обожмите клеммы. Замените неисправное реле, выключатель зажигания (или его контактную часть)

Повреждены подшипники генератора (визг, вой), износ посадочного места в крышке генератора. (Шум остается при отключении проводов от генератора, но исчезает, если снять ремень)

Замените подшипники или генератор в сборе

Ротор задевает за статор

Проверьте биение вала ротора, износ подшипников и посадочных мест. Замените дефектные детали или генератор в сборе

Ослабло крепление шкива генератора

Подтяните гайку крепления

Короткое замыкание в обмотке статора, замыкание ее на «массу» (генератор воет). Шум исчезает, если отключить провода от генератора

Замените статор или генератор в сборе

Короткое замыкание в одном из основных вентилей. Шум исчезает, если отключить провода от генератора

Замените выпрямительный блок

Слегка зачистите контактные кольца стеклянной шкуркой, протрите тряпочкой, смоченной в бензине, проверьте отсутствие биения.

Как проверить генератор своими силами: проверка генератора не снимая с машины, реле-регулятора, диодного моста

Что представляет собой генератор

Генератор – устройство переменного тока, у которого в процессе работы возникает электромагнитное возбуждение. Конструкция генератора имеет встроенный выпрямительный блок, оборудованные диодами, выполненными из кремния, а также электронным регулятором напряжения.

Таким образом, агрегат из механической энергии создает электрическую и подпитывает аккумулятор автомобиля, а также обеспечивает энергией его устройства и системы. Схема соединений генератора на Нива-2121, 21213, 21214 представлена на рисунке.

Как проверить генератор авто? 5 способов проверки мультиметром

Существуют аппаратные и визуальные способы, как проверить генератор машины. Однако владелец должен знать устройство и предназначение этого электроприбора, чтобы осуществить диагностику правильно. Данное руководство поможет избежать поездки в СТО и сэкономить эксплуатационный бюджет.

Рис. 1 Проверка генератора авто

При подозрении в нарушении работы генератора владелец авто первым делом стремится выявить поломку самостоятельно. Существует несколько способов проверки, которые предполагают измерение как на снятом, так и на недемонтированном устройстве. Проверка в обоих случаях будет достоверной. Помимо того, что нужно знать, как проверить генератор, необходимо выяснить причины, по которым он может выйти из строя.

Генератор автомобиля служит для питания бортовой сети, электрооборудования и зарядки аккумуляторной батареи во время работы силового агрегата. Это механизм, который вырабатывает переменный ток, преобразуя механическую энергию вращения ротора (обмотка «плюс») в статоре (неподвижная часть обмотки «минус») в электрическую. Крутящий момент подаётся от коленчатого вала на шкив привода.

Все неисправности генератора бывают двух видов: механическая поломка узлов, сбои в электрике. В любом случае установить причину нарушения можно проверкой напряжения на разных участках и элементах несколькими способами.

Таблица типичных неисправностей генератора

Устройство автомобильного генератора ссылка 1Обозначения клемм генератора, схемы ссылка 2Как проверить ДМРВ своими руками ссылка3

О том как проверить автомобильный генератор своими руками

Генератор играет в автомобиле очень важную роль, для двигателя он — вроде мини электростанции, которая снабжает всю бортовую сеть автомобиля, включая аккумулятор (АКБ). Неисправность генератора приведет к неминуемой полной разрядке АКБ, после чего двигатель вашего автомобиле просто перестанет работать, равно как и вся бортовая сеть.

В итоге вам придется «прикуривать» свой автомобиль или искать новый источник энергии. Очень важно вовремя обнаружить неисправность генератора, для того чтобы не допустить вышеописанного сценария. Для того чтобы произвести диагностику генератора нужно обладать определенными навыками и инструментом.

В этой статье я расскажу вас о том, как проверить генератор в домашних условиях при помощи мультиметра.

  • Для начала о мерах предосторожности и правилах безопасности во время проверки
  • Нужно быть предельно осторожным и понимать то, что делаешь, для того чтобы нечаянно не повредить генератор или его детали (реле регулятор, диоды выпрямительного моста).
  • Запрещено:

Проверять работоспособность генератора путем проверки его «на искру», то есть методом короткого замыкания.Соединять клемму «30» (иногда обозначаться как «В ») с клеммой 67 («D ») или «массой».Допускать работу генератора при выключенных потребителях, например при отключении его от аккумуляторной батареи.

  1. Проверять вентили генератора напряжением выше 12 В.
  2. Можно и нужно:

Проверять исправность генератора при помощи вольтметра или амперметра.Во время сварочных работ на кузове автомобиля необходимо отключать провода от генератора и АКБ.Во время замены проводки в системе генератора провода должны иметь такое же сечение и длину как и «родные» провода.

Перед тем как проверить генератор убедитесь в правильном натяжении ремня генератора, а также исправности всех соединений и клемм. Нормальной считается натяжка ремня, при которой нажимая большим пальцем на середину ремня, он прогнется не больше чем на 10-15 мм.

Проверка генератора автомобиля своими руками

Чтобы проверить регулятор напряжения вам потребуется вольтметр со шкалой от 0 до 15 В. Прежде чем приступать к проверке дайте мотору поработать на средних оборотах при включенных фарах примерно 15 минут.

Не лишним будет также проверить регулируемое напряжение, для этого подключите вольтметр непосредственно к клеммам АКБ. Правда, результаты такой проверки нельзя считать на 100% правильными, потому что есть вероятность проблем с проводкой. Если вы уверены в исправности проводки, тогда результатам можно доверять.

Мотор должен работать на высоких оборотах, которые приближены к максимальным, фары и другие потребители электроэнергии автомобиля должны быть включенными. Размер напряжения должен совпадать с параметрами вашего автомобиля.

Проверка диодного моста относится к комплексу проверок генератора. Для того чтобы проверить диодный мост подключите вольтметр или мультиметр к зажиму «30» («В ») генератора, а также к «массе», и включите прибор в режим измерения переменного тока. Переменный ток на диодном мосту не должен превышать 0,5 В, если у вас вышло больше — скорее всего диоды неисправны.

Читать еще:  Лонжерон на ваз 21099

Пробои на «массу»

Проверка пробивания на «массу» не будет лишней в случае если «гена компостирует мозги». Для этого необходимо отключить аккумуляторную батарею и провод генератора, который идет к клемме «30» («В »).

После этого подключите прибор между клеммой «30» («В ») и отключенным проводом генератора.

Смотрим на показания — если на приборе ток разряда превышает 0,5 мА, скорее всего есть пробой диодов или изоляции обмоток генератора.

Сила тока отдачи

Сила тока отдачи генератора проверяется при помощи специального зонда («примочка» дополнение к мультиметру в виде зажима или клещей), которым провод охватывают, измеряя тем самым силу тока, идущего по проводу.

В конце измерений вам необходимо подсчитать сумму показаний. Далее, включите все потребители (которые вы включали поочередно) одновременно и произведите замер показаний мультиметра. Величина не должна быть меньше суммы показаний отдельно измеренных показателей, допустимое расхождение — 5 А.

Проверка тока возбуждения генератора выполняется посредством запуска двигателя и последующей его работы на высоких оборотах. После чего измерительный зонд помещается вокруг провода, ведущего к клемме 67 («D »). Исправный генератор должен показать величину тока возбуждения — равную 3-7 А.

Чтобы проверить обмотки возбуждения потребуется снятие регулятора напряжения, а также щеткодержателя. Если будет необходимость произведите зачистку контактных колец и проверьте обмотку на предмет отсутствия обрывов и замыканий на «массу».

Проверять необходимо омметром, его щупы прикладываются к контактным кольцам, после чего снимаются показания. Сопротивление должно быть в пределах от 5 до 10 Ом. После подключите один электрод прибора к любому из контактных колец, а другой к статору генератора.

На дисплее должна показываться бесконечно высокое сопротивление, в противном случае — обмотка возбуждения где-то замыкает на «массу».

Характеристики штатного генератора

Основные характеристики генератора, установленного заводом-производителем в Нива 21214, 21213, 2121, будут рассмотрены на примере генератора типа 9412.3701:

  • ток – 80А;
  • напряжение – 13,2 В,
  • вращение – правое.

Стоимость штатных моделей электрогенераторов составляет 5-7 тыс. рублей. При возникновении поломки агрегата возможна замена его составных частей либо полная замена на оригинал или аналоги. Цена наиболее распространенных представлена в таблице.

Из таблицы видно, что в процессе замены генератора на Ниве можно отдать предпочтение более дешевому универсальному аналогу.

Неисправности генератора

В процессе эксплуатации любого автомобиля нередко возникают какие-либо неприятные ситуации в виде выхода из строя того или иного элемента. Нива не является исключением, и чаще всего страдает генератор.

Если кажется, что генератор неисправен, рекомендуется проверить его работоспособность с помощью мультиметра. Для этого потребуется запустить двигатель и проверить напряжение на клеммах аккумулятора. Стандартное значение, которое должен показывать мультиметр, составляет 13,6 В.

Если показатели во время замера выше, значит, в конструкции произошел обрыв или замыкание обмоток. То же самое можно сказать и про случай, когда напряжение ниже указанного числа. Данную процедуру проводят вне зависимости от двигателя: инжектор или карбюратор.

Также, если поломка вызвана другой причиной, можно выполнить замену самого генератора. Обычно за проведением замены обращаются в специальные СТО, но при необходимости работы можно выполнить и своими руками.

Замена генератора

Чтобы провести ремонт или замену генератора, автовладельцу придется снимать агрегат с автомобиля полностью или обращаться за работой к профессионалам. Если все же хочется осуществить замену самостоятельно, то для начала потребуется подготовить все необходимые инструменты:

Процедура представляет собой следующую последовательность действий:

  • Для начала потребуется поставить машину место, предназначенное для проведения осмотра и ремонта. Также автомобиль потребуется зафиксировать с помощью специальных противооткатных упоров. Наконец, чтобы работы проводились безопасно, следует отключить аккумулятор, отсоединив от него клеммы.
  • После этого нужно снять защиту двигателя. Она крепится на нескольких болтах, и их необходимо открутить, чтобы добраться до самого нижнего болта крепления генератора.
  • После этого с помощью молотка потребуется выбить болт крепления. Стучать рекомендуется аккуратно, чтобы не повредить резьбу и чтобы болт не вылез в обратную сторону. Молоток необходим, так как ключ и любой другой инструмент с болтом просто не справятся.
  • Далее нужно вынуть болт, болтая генератор из стороны в сторону. Болтать необходимо в любом случае, так как это облегчает изъятие штока.
  • Четвертый шаг подразумевает отсоединение проводки. Для этого от агрегата отсоединяются провода питания, подключенные к корпусу. При этом вначале можно разъединить штекер с проводами.
  • Также к генератору крепятся провода, затянутые гайкой или кронштейном. Гайки в этом случае необходимо открутить с помощью ключа, а потом вытянуть ослабленные провода.
  • Наконец, после отключения проводов можно приступить к отворачиванию верхнего крепежного элемента с натяжителем ремня. Для этого тоже понадобится ключ, а также небольшой удлинитель.
  • Отсоединение крепления позволит демонтировать ремень и генератор. Тогда можно приступать к очистке освободившегося пространства с помощью щетки и установке нового агрегата.

Сборка конструкции производится в обратном порядке, на всю процедуру уйдет порядка двух часов, если имеются все необходимые инструменты.

Дополнительно стоит отметить, когда все будет собрано, потребуется отрегулировать положение генератора с помощью натяжителя. Для этого необходимо открутить гайку натяжителя и натянуть или ослабить ремень, при этом наблюдая за зарядом аккумулятора.

Если показатель придет в норму, значит, выбранного натяжения достаточно. Перетягивать конструкцию не нужно, так как может выйти из строя подшипник генератора. Если же натяжение недостаточно, то генератор будет работать с перебоями, и это тоже может привести к поломке.

Нюансы

При замене генератора на Нива 21213, 2121, 21214 возникает ряд тонкостей, и один из них – это расположение генераторного агрегата. Он находится в нижней части моторного отсека.

Собственно, поэтому и возникают проблемы с эксплуатацией конструкции: во время езды на генератор попадают различные загрязнения, а также капает охладительная жидкость. Если не хочется постоянно менять генераторный блок, то рекомендуется перенести его наверх.

Чтобы в процессе эксплуатации автомобиля не возникало никаких проблем, важно следить за состоянием машины. И в первую очередь рекомендуется регулярно проводить осмотр генератора.

Так, при моргании лампочки «АКБ» на приборной панели, при возникновении подозрительных шумов или скрипящих звуков уже следует насторожиться и задуматься о том, что генератор работает неправильно.

Своевременный осмотр поможет избежать неприятных ситуаций в виде поломок составляющих элементов генератора, и как следствие, выхода из строя целых электрических систем.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
