Ваз замена передней подвески

Содержание

Передняя подвеска и её текущий ремонт у ВАЗ 2107

Именно передняя подвеска чаще всего «принимает удары судьбы» на себя, являясь самой нагруженным узлом ходовой части автомобиля. Именно поэтому уход и своевременная проверка основных её узлов, их ремонт и замена будет залогом успешного вождения ВАЗ 2107.

Вся передняя подвеска «классики» более надёжна, чем последующие переднеприводные модификации ВАЗ, так как машина с приводом на задние колёса имеет меньшее число деталей в подвеске спереди, её устройство более «экономично».

Конструкция передней подвески имеет важные составные части, без которых плавный ход автомобиля невозможен.

Опишем устройство передней подвески на автомобиле ВАЗ 2107:

  • подвеска двухрычажная, существуют верхний и нижний рычаги, которые существуют независимо; верхний – закреплён через стойку брызговика длинным болтом, нижний – закреплён болтами к поперечине подвески, которая, в свою очередь, соединена с передними лонжеронами.
  • сайлент – блоки, или резинометаллические шарниры тихого хода. Они нужны, чтобы рычаги поворачивались. При износе требуется замена.
  • шаровые шарниры, или просто «шаровые» — к ним через систему поворотного кулака с цапфой в конечном итоге устанавливается ступица колеса.
  • устройство амортизации включает в себя пружину, установленную в чашках, и амортизатор гидравлического типа, установленный внутри пружины.
  • завершает перечень основных устройств штанга (стабилизатор) поперечной устойчивости.

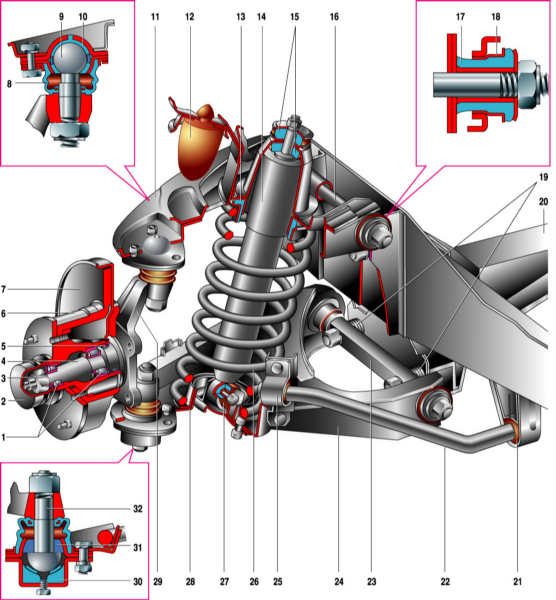

Устройство и наиболее важные детали подвески ВАЗ 2107:

5 — цапфа кулака; 9 — шаровой палец верхней опоры; 10 — поворотный кулак; 13, 36 — верхний и нижний рычаги; 17 — опорный стакан; 18 — подушки крепления амортизатора; 21 — верхняя опорная чашка пружины; 22 — ось верхнего рычага; 29 — кронштейн крепления поперечины к лонжерону; 30 — поперечина передней подвески; 33 — штанга стабилизатора; 34 — лонжерон кузова; 37 — болты крепления оси нижнего рычага; 40 — амортизатор;

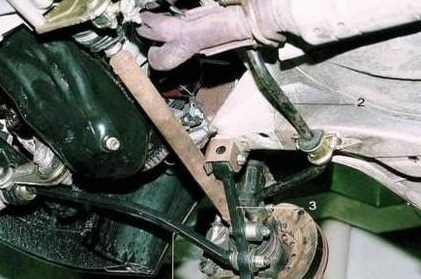

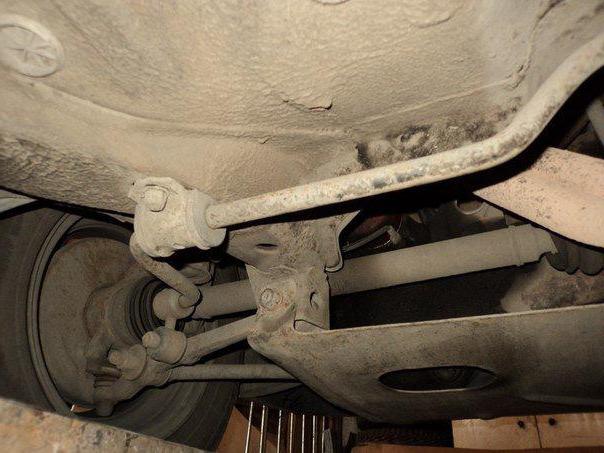

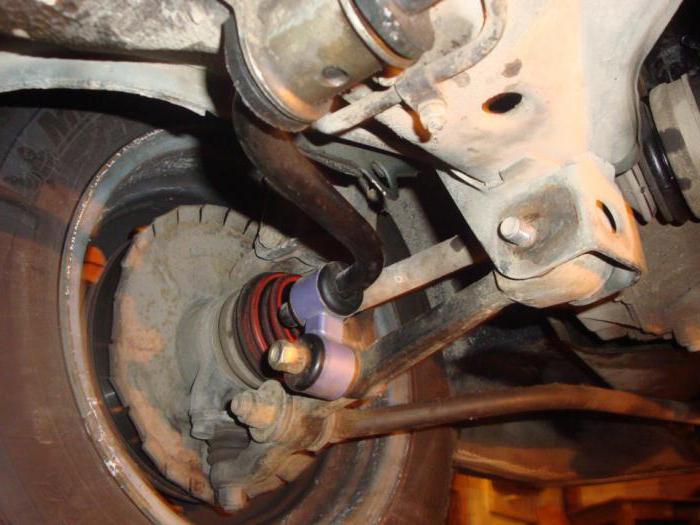

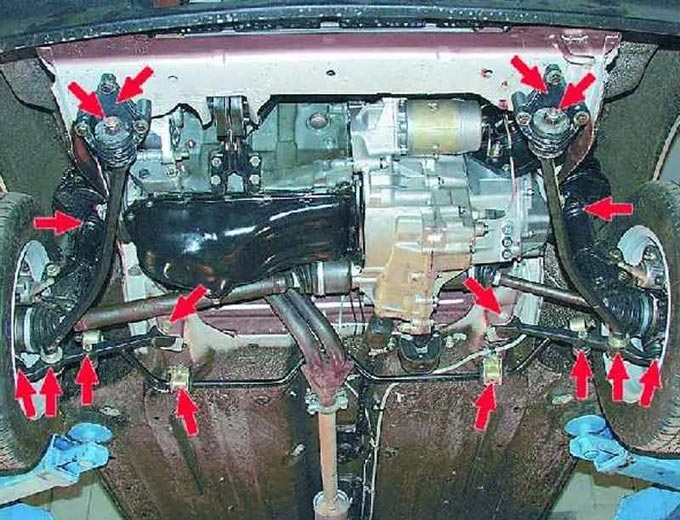

Так выглядит подвеска снизу. Все конструктивные элементы хорошо заметны (рычаги, пружина, амортизатор, штанга устойчивости, шаровые и др.).

Какие неисправности могут быть у подвески?

  • Усыхание и простой износ от времени резиновых частей, пыльников, вкладышей, уплотнителей, приход в негодность шаровых опор, износ подушек штанги устойчивости;
  • «Усталость» металла, при котором возможна поломка пружин и амортизаторов.

Передней подвеске, в отличие от двигателя, повезло больше, так как легче провести ремонт в условиях домашнего гаража, да и конструктивная схема подвески открытая. Для этого нужна эстакада или обычная смотровая яма.

Что можно определить при осмотре подвески?

  • Состояние износа, раскрошенности, сухости всех деталей из резины;
  • Определяется, насколько сух амортизатор и нет ли подтекания масла из него, а так же оценить его работу. Схема проверки проста: нужно резко нажать на поверхность крыла автомобиля и снять нагрузку, то есть «резко отпустить». Исправный амортизатор возвращает крыло вверх за один проход, без дополнительного колебания.
  • Целостность всех витков пружин с правой и левой стороны;
  • Определяется зазор в шаровых опорах.

Замена шаровых опор

Схема работы (как и все прочие) начинаются с очистки деталей от присохшей грязи. Нужно взять за правило очищать все элементы внизу машины, перед началом диагностики и ремонта. Удобнее всего это делать вначале струей воды из сопла переносной автомойки, а затем высушить сжатым воздухом.

Для замены шаровых опор вначале снимаем колеса ВАЗ 2107.

Домкрата для нагрузки нижней части подвески упирают в нижний рычаг, имитируя «нагрузку» на подвеску.

  • Выворачивают гайку пальца шаровой (например, верхней).
  • Специальным выпрессовывателем разъединяют поворотный кулак и палец опоры;
  • Выворачивают шаровую опору и извлекают её в защитном чехле.
  • Ставится новая опора, и сборка происходит в обратном порядке.

Так же происходит замена нижней опоры. После этого поддомкрачивают автомобиль с другой стороны и производят замену шаровых на другой стороне подвески.

После этого необходимо провести регулировку развала-схождения колёс, это надо проделать на станции техобслуживания на специальном стенде.

Напомним, что сайлент-блок – это соединительный элемент в подвеске ВАЗ 2107, да и любой другой «классики», имеющий упругий вкладыш из полиуретана или резины для того, чтобы смягчать толчки подвески и колебания. Эти детали воспринимают на себя большие ударные нагрузки.

На рисунке показана схема крепления сайлент-блока нижнего рычага.

Из – за этого сайлент-блоки способны к износу, в результате чего расстраивается развал – схождение. Менять сайлент – блоки желательно через каждые 50-100 тысяч км. Пробега.

Читать еще:  Заклинило дверь ваз 21099

Замена амортизаторов

Амортизатор – неразборная парная деталь. То есть, если вышел из строя один из них, то меняются оба.

Для того, чтобы заменить амортизатор, нужно провести следующие шаги:

  • Отворачиваем гайку крепления на штоке;
  • Снимаем шайбы вместе с верхней подушкой, сделанной из резины;
  • Отворачиваем кронштейн, с помощью которого амортизатор соединён с нижним рычагом;
  • Сквозь прорезь в корпусе рычага можно вынуть сломанный амортизатор;
  • Снимается кронштейн с амортизатора и в обратном порядке устанавливается новый амортизатор.

Замена поломанной пружины

Для замены пружины (которая также не подлежит ремонту) нужно снять амортизатор, отсоединить её от штанги поперечной устойчивости. После этого нужно ослабить винты нижнего рычага, после этого он поддомкрачивается, далее с помощью специального съёмника извлекаем палец шаровой.

Теперь можно медленно отпускать домкрат, вследствие этого пружина ослабляется и легко извлекается из чашки.

Внимание! Новую пружину можно поставить в опорную чашу, только предварительно стянув её специальной стяжкой.

После этого точно так же поджимают нижний рычаг, тогда его шаровая опора вошла в поворотный кулак. Затем можно освободить пружину от стяжки . Показана схема сжатия пружины с помощью стяжки.

В заключение нужно сказать, что следить за исправностью подвески вполне по силам и начинающему автомобилисту, главное, чтобы в его распоряжении была эстакада или яма.

Передняя и задняя подвеска ВАЗ 2106: неисправности, ремонт и модернизация

На подвеску автомобиля возлагаются высокие нагрузки, которые отрабатываются и поглощаются её элементами. С учётом качества дорожного покрытия, ремонтом системы амортизации ВАЗ 2106 иногда приходится заниматься. В особенности внимание подвеске нужно уделять в весенний период, поскольку после зимы появляется много выбоин, а с неисправной системой ездить не очень комфортно, да и небезопасно.

Подвеска ВАЗ 2106

Любой автомобиль, в том числе и ВАЗ 2106, оснащается подвеской, посредством которой обеспечивается крепление колёс, комфорт и безопасность передвижения. Такая конструкция устанавливается в передней и задней части автомобиля и состоит из ряда элементов. Суть её работы заключается в уменьшении силы удара при наезде на препятствие, которая передаётся на кузов, увеличивая плавность хода. Но помимо смягчения удара ещё требуется погасить колебания, создаваемые упругими элементами. Кроме этого, подвеска передаёт усилие от колёс на кузов транспортного средства и противодействует кренам, которые возникают на поворотах. Для проведения ремонта передней и задней системы амортизации нужно более детально рассмотреть её конструктивные особенности, а также узнать, как выявить и устранить неисправности.

Передняя подвеска

На передке ВАЗовской «шестёрки» стоит более сложная конструкция подвески, поскольку спереди колёса являются управляемыми и именно на эту часть машины приходятся большие нагрузки. Подвеска передней части автомобиля является независимой двухрычажной с винтовыми цилиндрическими пружинами, гидравлическими амортизаторами и стабилизатором поперечной устойчивости.

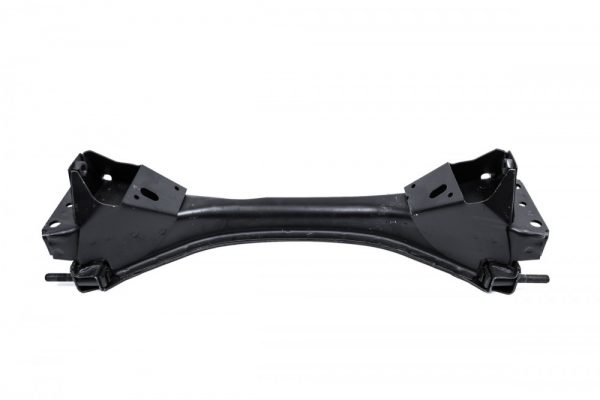

Поперечина

Передняя балка является силовым элементом объёмной конструкции. Материалом изготовления изделия является сталь. Расположена поперечина в подкапотном пространстве снизу. На неё через подушки фиксируется силовой агрегат, а также нижние рычаги системы амортизации.

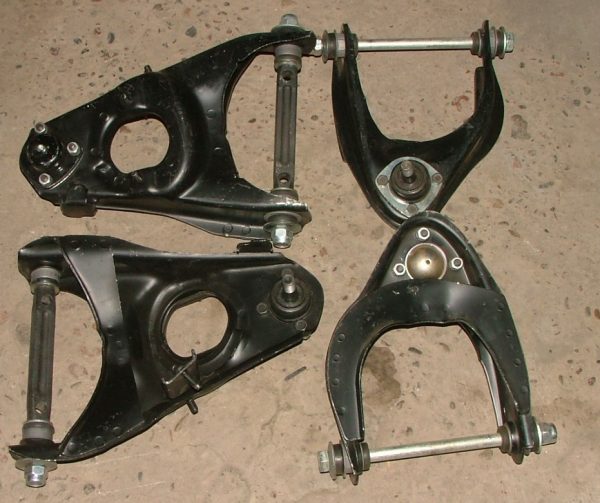

Рычаги

Подвеска передка состоит из четырёх рычагов — двух верхних и двух нижних. Нижние элементы фиксируются к поперечине с помощью оси. Между балкой и осью расположены шайбы и регулировочные прокладки, которые изменяют развал и угол наклона оси поворота переднего колеса. Ось верхнего рычага представляет собой болт, который проходит через стойку брызговика. В отверстиях рычагов установлены резинометаллические изделия — сайлентблоки, посредством которых рассматриваемые элементы подвески могут двигаться. При помощи шаровых шарниров к рычагам монтируется поворотный кулак (цапфа). На нём при помощи роликоподшипников конического типа фиксируется ступица колеса с диском тормозной системы. На цапфе ступица поджимается гайкой, причём справа крепёж имеет левую резьбу, а слева правую.

Амортизаторы

Посредством амортизаторов обеспечивается плавный ход автомобиля, т. е. исключается подпрыгивание на неровностях. Спереди и сзади устанавливаются практически одинаковые по конструкции демпферные устройства. Разница заключается в размерах, способах монтажа и наличии у переднего амортизатора буфера. Передние демпферы монтируются нижней частью к нижнему рычагу, а сверху крепятся на опорном стакане.

Передняя подвеска на ВАЗ-2114: ремонт, замена

Подвеска является тем самым узлом, который связывает кузов автомобиля с дорогой. Все удары и колебания воспринимает именно она. Поэтому к ходовой части предъявляются высокие требования. Схема подвески может быть разной – от балки до многорычажки. Сегодня мы уделим внимание передней подвеске ВАЗа-2114. Устройство ее и ремонт – далее в нашей статье.

Что входит в конструкцию?

Передняя подвеска на ВАЗ-2114 состоит из следующих элементов:

Подробно о каждом элементе, а также о технологии его замены мы расскажем ниже.

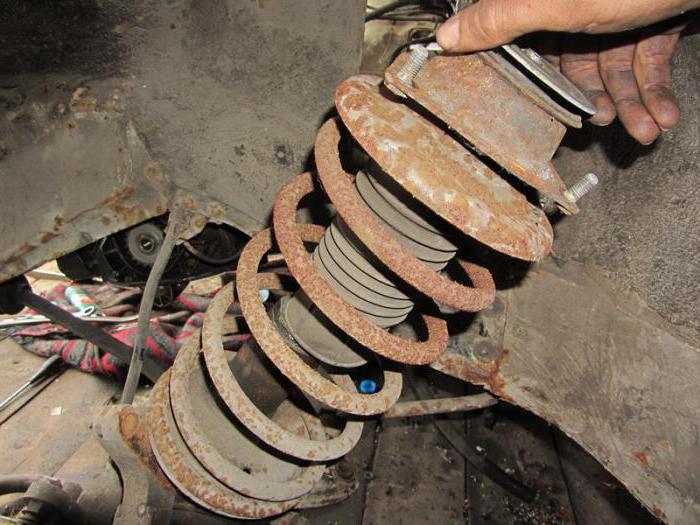

Стойка

Это один из основных элементов передней подвески ВАЗа-2114. Стойка объединяет в себе пружину и гидравлический амортизатор. Благодаря этой детали подвеска обеспечивает поглощение и амортизацию неровностей на дороге. Чтобы элемент мог вращаться (с таким же углом, как передние колеса), вверху предусмотрен опорный подшипник. Сама стойка закреплена на чашках кузова в подкапотном пространстве. В отличие от задней, на нее возлагается 80 процентов всех нагрузок. Ведь впереди сосредоточены все важные узлы и агрегаты – двигатель, коробка и навесное оборудование.

Как заменить?

Обычно стойки меняют попарно и целиком. Для этого поддомкрачивают переднюю часть автомобиля и снимают колеса. Далее освобождают стойку от крепления с рулевым наконечником. После откручиваются две гайки, что крепят амортизатор к рычагам подвески. Болты извлекаются руками с обратной стороны. Если они приржавели, можно воспользоваться молотком, приложив деревянный брусок. Дальше нужно открыть капот и ослабить верхнее крепление стойки, которая в чашке.

Читать еще:  Размеры первичного вала ваз 2106

Стабилизатор

Этот элемент передней подвески ВАЗа-2114 призван уменьшить крены автомобиля при прохождении им поворотов. Деталь не имеет сложного устройства и состоит из гибкой балки, а также пары силиконовых сайлентблоков. Элемент имеет небольшой ход, благодаря которому и обеспечивается устойчивость автомобиля на дороге. Крепится к передним лонжеронам центральной частью. Боковые части соединены с рычагом подвески на «костяшках». Стабилизатор отличается высоким ресурсом – более 100 тысяч километров. Обычно выходят из строя именно сайлентблоки. Но для их замены нужно снять стабилизатор полностью. Ниже мы расскажем, как это сделать.

Ремонт стабилизатора передней подвески ВАЗа-2114

Если ваш автомобиль потерял былую маневренность, и в передней части появились странные звуки, осмотрите состояние стабилизатора. Возможно, в нем износились сайлентблоки. Как заменить их? Для этого нужно:

  • приподнять переднюю часть автомобиля;
  • демонтировать болты крепления стоек с правого и левого колеса;
  • снять гайки фиксации кронштейнов;
  • извлечь стабилизатор в сборе.

Старые сайлентблоки можно достать руками. Перед установкой новых следует тщательно очистить место от грязи. Как отмечают отзывы, полиуретановые сайлентблоки имеют больший ресурс, нежели силиконовые. А по стоимости они практически одинаковые. Поэтому при покупке сайлентблоков стоит отдавать предпочтение именно полиуретановым элементам.

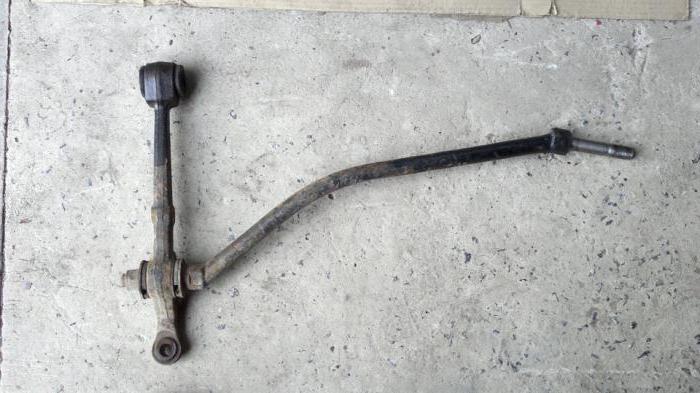

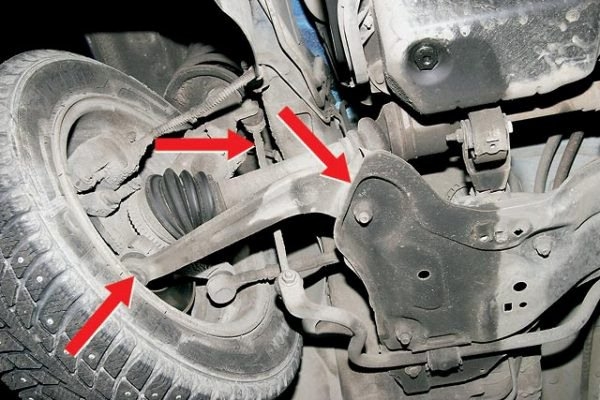

Рычаги

Спереди на ВАЗе-2114 используется независимая подвеска на рычагах. Данные элементы обеспечивают передачу и поглощение ударов, что возникают при наезде автомобиля на неровность. Рычаги передней подвески ВАЗа-2114 сделаны из высокопрочной стали ХК-60, поэтому легко переносят высокие нагрузки. Элемент крепится одной частью к шаровой опоре, а другой – к кузову на кронштейне. Конкретного ресурса рычаги не имеют. Некоторые не меняют их десятилетиями. Поэтому нужно ориентироваться, исходя из признаков. Основной симптом – это расслоение резины на металлической втулке.

Как заменить рычаг?

Для этого поднимают переднюю часть автомобиля (поочередно с каждых сторон домкратом). Далее откручивают гайку крепления шаровой опоры и при помощи съемника вынимают из рычага палец шарового шарнира. Далее выкручивают гайку крепления растяжки. От рычага отсоединяют стойку стабилизатора. Далее откручивают гайку, что крепит рычаг подвески к кузову. Если она закисла, используйте «жидкий ключ». На следующем этапе можно смело извлекать рычаг из растяжки наружу. Новая деталь устанавливается в обратной последовательности.

Шаровая опора

Это еще один немаловажный элемент в конструкции подвески. Шаровая опора является балансиром, на который оказывается вся нагрузка и тяжесть передней части кузова. Поэтому деталь изнашивается гораздо чаще, чем амортизационная стойка и рычаги. Стоит отметить, что шаровая является не только точкой опоры всей подвески, но и поворотным механизмом. Благодаря нему обеспечивается управление передних колес посредством рейки, тяг и кулака.

  • шарнир равных угловых скоростей;
  • поворотный кулак;
  • рычаги;
  • стойка и ее элементы крепления.

Другими словами, машине потребуется полная замена передней подвески. ВАЗ-2114 встанет на дорогой и продолжительный ремонт. Поэтому при первых же признаках эту деталь нужно менять.

Симптомы неисправности шаровой

В первую очередь проблема начинается с разорванного пыльника. Из-за этого внутрь попадает грязь, вода и песок. Тем самым они вымывают смазку из шарового механизма. В итоге элемент начинает работать «на сухую», начинаются коррозионные процессы. На практике это выливается в громкие стуки и скрипы подвески. Далее колеса начнут самопроизвольно менять свою траекторию движения. Также будет неравномерный износ протектора шин. С поворотом рулевого колеса стуки усиливаются. Если вовремя заметить проблему, можно исключить аварийные последствия.

Как меняется шаровая?

Для этого вам нужно сорвать болты крепления переднего колеса и вывесить часть автомобиля на домкрате. Далее откручивается гайка крепления шарового элемента. Выпрессовывается палец опоры из рычага. Аналогично предыдущему случаю это делается при помощи съемника. При отсутствии такового гайку выкручиваем не до конца. Отжимаем монтировкой рычаг и наносим легкие удары молотком вдоль оси рычага. В качестве буфера используйте деревянный брусок. На следующем этапе нужно открутить два болта, что крепят шаровую к поворотному кулаку.

Моменты затяжки

При установке шаровой следует придерживаться момента затяжки. Так, гайка крепления опоры к рычагу закручивается с усилием в 80-96 Нм. А та, что идет на поворотный кулак, затягивается с усилием в 50-62 Нм. Данная операция производится динамометрическим ключом. Он может быть цифровым или аналоговым (последний более надежен).

В заключение

Ходовая часть – это целый комплект элементов и механизмов. Она объединяет в себе не только сайлентблоки передней подвески ВАЗ-2114, но и ряд других немаловажных элементов. В ходе данной статьи мы рассмотрели устройство каждого из них, а также методы замены и ремонта.

Ремонт передней подвески ВАЗ 2110 своими руками

Каждый автомобилист понимает, насколько большую роль играет передняя подвеска ВАЗ 2110. Но этот узел может иметь определенные проблемы, характерные неисправности, знать и устранять которые способен практически каждый, кто обладает более-менее небольшим опытом ремонта машин. Потому сегодня мы поговорим именно о передней подвеске «десятки».

Предназначение

На передней подвеске крепятся колеса, узел обеспечивает амортизацию «передка» автомобиля, отвечает за устойчивость во время движения, регулировку колес, развал, схождение.

Читать еще:  Датчик уровня охлаждающей жидкости ваз 2109

Устройство передней подвески ВАЗ 2110 достаточно сложное, но разобраться в нем может любой из вас. Здесь главное вооружиться руководством по эксплуатации, а также понять суть основных углов.

Основные узлы передней подвески

Главным элементом передней подвески считается гидравлическая телескопическая стойка , которая просто-таки незаменима в вопросе амортизации, обеспечении комфортабельной езды на автомобиля. Машину не будет особо трясти, прохождение каждой ямы не превратит вашу поездку в кошмар.

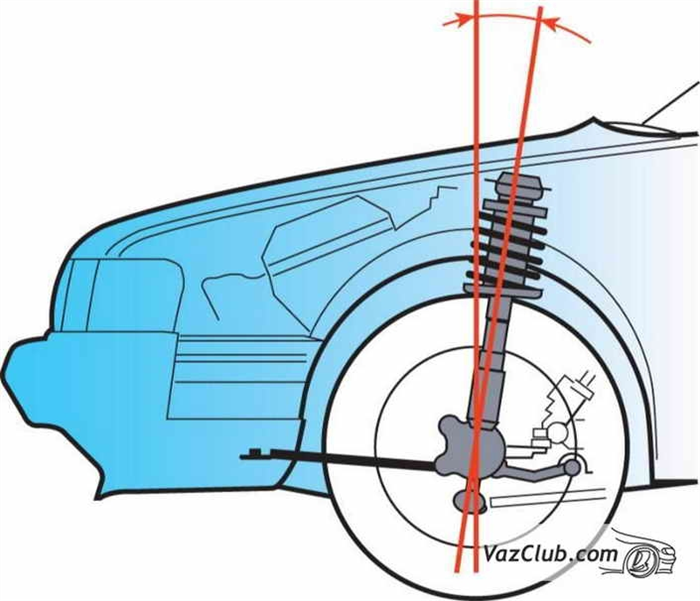

Чтобы менять развал колес, в передней подвески имеется стойка. Если быть точнее, за этот процесс отвечает поворотный кулак и верхний болт, который имеет эксцентриковую шайбу и пояс.

На стойку монтируют:

  • Специальные пружины;
  • Буфер для ограничения хода сжатия. На ВАЗ 2110 этот элемент изготовлен из полиуретана;
  • Верхнюю опору. Она крепится к стойке, к которой, в свою очередь, закреплен брызговик. Учтите, гайки для фиксации используются только самоконтрящиеся. Потому при ремонте обычные гайки не подойдут;
  • Подшипник для обеспечения поворота стойки вместе с колесами;
  • Амортизаторы с пружиной и плунжером.

Кстати, поперечина передней подвески ВАЗ 2110 является штангой, с которой соединяются нижние рычаги. По центру она крепится к кузову по средства резиновой подушки.

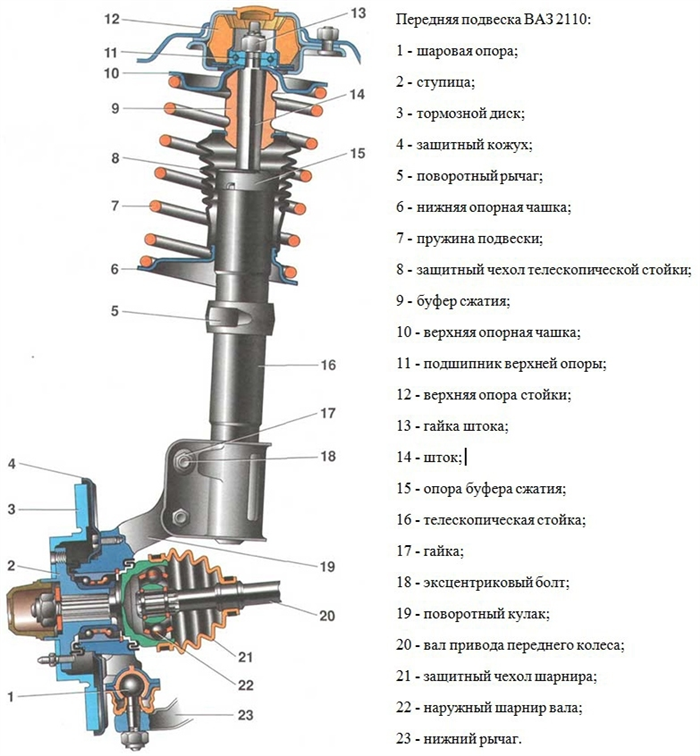

Это краткая схема передней подвески ВАЗ 2110, поближе познакомиться с которой вам поможет ваше руководство по эксплуатации. Многие автомобилисты недооценивают значение этой литературы, которую прилагает производитель к каждому своему авто. Но на самом деле там подробно и во всех красках изложена необходимая, полезная и важная информация про каждый узел, агрегат и систему машины. Включая переднюю подвеску, разумеется.

Характерные неисправности

Для передней подвески характерны определенные поломки, которые определяются двумя явлениями:

Их следует рассматривать отдельно, поскольку причины появления разные.

Стуки

Если вы начали слышать стуки, которые идут от передней подвески, это может быть вызвано несколькими причинами:

  • Стойка имеет определенные неисправности;
  • Стяжки на поперечине, подушки износились или ослабло крепление болтов;
  • Крепление к кузову оказалось недостаточно прочным;
  • Пружины вышли из строя;
  • Шарниры износились;
  • Резиновая часть подвески нарушила свою целостность. Стук при этом должен быть четким, как удар металла по металлу;
  • Регулировка колес имеет нарушенный баланс.

Если вы слышите не стук, а шум, тогда причины проблем передней подвески могут заключаться в следующем:

  • Болты, отвечающие за крепление штанги стабилизатора поперечной устойчивости к кузову, ослабли;
  • В опоре стойки разрушились резиновые компоненты;
  • Износились резиновые подушки стяжки или штанга;
  • Пружина подвески сломалась или нарушила свою геометрию;
  • Колеса разбалансировались;
  • Разрушился буфер хода сжатия.

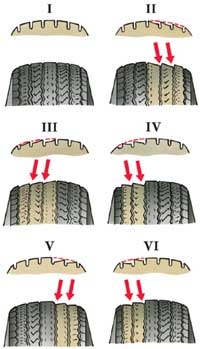

Повышенный износ резины

Если вы не поклонник быстрых разгонов, резких торможений или не перегружаете автомобиль, тогда причины повышенного износа могут быть:

  • Углы установки колес выбраны неправильно;
  • Шарниры износились;
  • Нарушен баланс колес.

Почему машину ведет в сторону

Иногда водители замечают, как при движении по прямой автомобиль начинает уводить в сторону. Есть несколько причин подобного явления:

  • У каждой пружины имеется свой определенный показатель степени сжатия. Если она теряет упругость, элемент обязательно подлежит замене;
  • В шинах может быть разное давление. Проверьте это первым делом;
  • На одной из опор стоек разрушился резиновый компонент. При такой ситуации может появиться характерный стук. Исправить ситуацию можно простой заменой элемента;
  • Колеса установлены под неправильным углом. Частая причина износа резины. Такую проблему лучше доверять специалистом, поскольку выполнить ремонт передней подвески на ВАЗ 2110 своими руками при подобной неисправности сложно.

Проверка

  1. Специалисты рекомендуют обращать особое внимание на защитные чехлы шарниров, следить за их состоянием, а также проверять переднюю подвеску на предмет механических повреждений.
  2. Убедитесь, что ни рычаг передней подвески ВАЗ 2110, ни любой другой элемент не имеет трещин или других видимых повреждений. Уделите внимание проверке местам соединений элементов.
  3. Если компоненты деформировались, угол колес вероятнее всего нарушится, и отрегулировать их уже не удастся.
  4. Проверьте шаровые опоры, шарниры, верхние опоры стек, подушки. Если на резиновых элементах имеются разрывы, они подлежат обязательной замене.
  5. Замерьте расстояние между нижним рычагом и тормозным диском. Так можно проверить состояние шарнира подвески. Если расстояние составляет более 0,8 миллиметра, шарнир обязательно меняется на новый.
  6. Если буфер имеет следы разрушения, его следует сразу заменить.
  7. Пружину меняют при условии, что она вышла из строя или просела.
  8. Шаровые шарниры заменяют при их износе или деформации. Другие шарниры подлежат замене, если износились они или стойки штанги стабилизатора.
  9. Все резиновые элементы меняются при условиях деформации или разрушения.
  10. Если крепеж верхней опоры стойки к кузову ослаб, просто постарайтесь подтянуть крепление. Серьезного вмешательства не потребуется, вероятнее всего.

Разобраться в устройстве передней подвески, а также на слух или визуально определить ее неисправности достаточно просто, несмотря на кажущуюся сложность устройства узла. Но к вопросу следует подходить внимательно, периодически проводить проверку состояния подвески, даже если на ее неисправность не указывают никакие шумы, стуки или поведение машины на дороге.

Для любого автомобиля лучше организовать профилактику, нежели потом втридорога платить за полноценный ремонт. Как и болезнь, проблемы с передней подвеской ВАЗ 2110 лучше не допустить на их подступах. Это дешевле, проще и правильнее со стороны автовладельца.
