Маркировка дисков нива шевроле

Маркировка дисков нива шевроле

В этом разделе к моменту написания этого справочника существовало два материала по дискам для Нивы, но статья Диски для Нивы (автор maxxx2000) явно устарела, а в статье Поиск дисков для Нивы (автор Leona) нет довольно многих дисков и отсутствуют некоторые их параметры. В связи с этим был создан данный «Справочник по дискам для Нивы». При создании справочника использовалась статья Leon’ы с ее любезного разрешения, за что ей большое спасибо.

В справочник не вошли диски, которые сняты с производства, но еще имеющиеся в продаже. Например, диск Привал-2, который по сообщению администрации K&K снят с производства.

В справочнике указана модель Форсаж фирмы МЕГАЛЮМ, которая по данным от фирмы только готовится к производству, причем через месяц будет 15″, а потом 16″.

Чтобы было понятно о том, какие параметры необходимо учитывать при выборе диска, необходимо разобраться в маркировке диска.

Пример маркировки колесного диска: 5Jx13 ET=29 PCD=4×98 DIA=58,6.

ET=29 – вылет. Может быть меньше стандартного на 10 мм и зависит от ширины обода. Чем меньше величина вылета, тем шире колесная база.

13 – размер (диаметр) обода колеса в дюймах. Может быть различным для одного и того же автомобиля и зависит от размера монтируемой шины.

DIA=58,6 – диаметр ступичного отверстия в мм.

PCD=4х98 – количество и диаметр расположения (в мм) крепежных отверстий. Должны полностью соответствовать стандартным.

5J – ширина полки диска в дюймах, места, на которое одевается покрышка (в данном случае 5). Может быть различным для одного и того же автомобиля и зависит от размера монтируемой шины. J – указывает на наличие одного буртика.

Для Нивы в заводской комплектации используется штампованный диск 5Jx16H2 с ET=58, DIA=98, PCD=5×139,7. Поэтому в справочнике отсутствуют DIA и PCD, так как они одинаковы для всех дисков.

Все диски, предназначенные для монтажа бескамерных шин, имеют так называемые хампы. Хампы – это кольцевые выступы вдоль закраин колесного диска. Основное назначение хампов — надежная фиксация борта покрышки в поворотах, чтобы не допустить разгерметизации колеса. В обозначениях дисков, имеющих один хамп вдоль внешней стороны, присутствует одна буква H. Но многие модели дисков оснащены хампом и вдоль внутреннего края диска, и тогда в маркировке диска имеется индекс Н2. Например – 5Jx16H2. Два хампа повышают надежность фиксации покрышки на колесе. На фото представлен диск с одним хампом:

Если 5-10 лет назад использование дисков на 15” на Ниве ВАЗом никак не комментировалось, то сейчас для 21214-20 (а стало быть, и для всех остальных) разрешено использование дисков от Шевроле-Нивы. Допускаемые размеры: 6.0Jх15, ЕТ=48 для штампованных и 6.5Jх15, ЕТ=40 для литых дисков.

Всё о дисках на Шеви Ниву и почему не стоит ставить колеса от Волги?

От состояния колесных дисков зависит безопасность, комфорт и срок службы резины.

Ширина и внешний диаметр этих деталей определяют типоразмер шин и поведение машины на дороге.

Поэтому владельцам Нивы Шевроле будет полезно знать какие диски подходят для этой модели авто.

Размер

Параметры колесных дисков определяются следующими показателями:

  • Ширина (J).
  • Внешний диаметр (R).
  • Разболтовка — количество отверстий под болты и радиус, на котором расположены их центры (PCD).
  • Вылет — расстояние от привалочной плоскости, соприкасающейся со ступицей, до оси (ET).
  • Диаметр отверстия по центру (DIA).

Справка: Нивы Шевроле в штатной комплектации отличаются не только объемом двигателя. На машинах могут стоять колесные колеса с радиусом 15” и 16”.

Учитывая размер колесных арок, допускается установка семнадцатидюймовых дисков с покрышками, внешний радиус которых не превышает 31”.

Читать еще:  Установка сигнализации шевроле круз

Увеличение размера обода меняет характеристики машины:

  • Улучшается курсовая устойчивость и управляемость.
  • Уменьшается тормозной путь.
  • Растет проходимость на бездорожье.

Однако с ростом радиуса увеличивается вероятность повреждения шины и обода. Машина становится «жестче» и растет уровень вибрации.

Колеса Нивы Шевроле крепятся пятью болтами, расположение которых зависит от вылета:

Диаметр центровочного отверстия равен 98,5 мм, а ширина обода колеблется между 6-6,5 дюймов.

Виды дисков

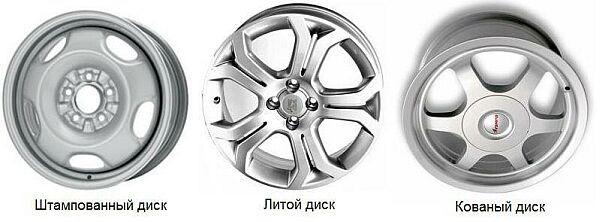

По материалу и способу изготовления деталей, колеса делятся на три основные разновидности:

  • Штампованные. Самые простые и дешевые изделия, которые делают методом штамповки из стального проката. Они недорого стоят и, в случае деформации обода, легко восстанавливаются. Однако штамповка слишком тяжелая, что сказывается на управляемости машины и ресурсе деталей подвески. Также штампованные изделия легко гнутся и быстро ржавеют. Цена — от 1500 рублей.
  • Литые. Колеса из алюминиевых и других легких сплавов минимум на 20% легче стальных. Они привлекательно выглядят, обладают высокой прочностью и не ржавеют. Зато легкосплавные диски значительно дороже штампованных и отличаются повышенной хрупкостью. В отличие от стальных, они могут треснуть или лопнуть от сильного удара. Цена — от 3000 рублей.
  • Кованные. Разница с лиьем заключается в том что, эти колеса проходят дополнительную механическую и термическую обработку. После которой получаются более легкие и прочные изделия. Стойкость к коррозии у кованых дисков выше, чем у литых. Зато они — самые дорогие. Цена — от 3900 рублей.

Колеса от «Волги» на Niva Chevrolet

Одинаковая разболтовка не означает, что волговские диски можно свободно устанавливать на внедорожники.

Проблема тут в разной величине вылета. У Нивы это 48 мм, а у Волги — 0.

При установке колес, вылет которых сильно отличается от номинального, растет нагрузка на ступичные подшипники.

Поэтому на Ниву Шевроле нужно ставить колеса, предусмотренные производителем. Иначе придется гораздо чаще менять подшипники ступиц.

Как продлить срок службы дисков

Время, которое будут служить новые колеса, зависит от нескольких факторов:

  • Чистота. Грязь и, в особенности, агрессивные вещества, которые используются для борьбы с гололедом, разрушают защитное покрытие и способствуют коррозии. Поэтому загрязненные колеса нужно безотлагательно чистить и мыть.
  • Своевременный ремонт. Дефекты лакокрасочного покрытия, вмятины и трещины металла нужно устранять сразу после их появления. Иначе проблема разрастается в геометрической прогрессии.
  • Правильный шиномонтаж. Нередко диски деформируются или царапаются в результате действий недобросовестных или неопытных работников «шиномонтажки». Поэтому, при возможности, нужно пользоваться услугами проверенных мастеров.
  • Стиль вождения. Главная опасность для колес — дорожные выбоины, в которые машина «влетает» на большой скорости. Поэтому чем аккуратнее водитель и спокойнее стиль вождения, тем дольше прослужат диски.

Важно: нежелательно пользоваться «браслетами» — цепями противоскольжения. Они наносят вред лакокрасочному покрытию и царапают металл.

Интересное видео об автомобильных дисках:

Рекомендованный размер шин и дисков Chevrolet (LADA) Niva

Размер колес – это один из главных факторов, который существенно влияет на поведение автомобиля на дороге. Каждый завод-изготовитель указывает допускаемые типоразмеры шин и колес, этот список состоит из нескольких вариантов. А вы знаете, какие еще подходят шины и диски на Chevrolet (LADA) Niva кроме тех, что указал производитель?

Заводские шины и диски Шеви Нива

Допускаемые типоразмеры шин, колес и давление воздуха в шинах:

* Маркировка шин нанесена на её боковине и расшифровывается
(например, для шины 205/70R15 95 Q) следующим образом:
205 – ширина профиля шины в мм;
70 – отношение высоты шины к её ширине, выраженное в %;
R – радиальное расположение нитей корда;
15 – посадочный диаметр шины в дюймах;
95 – индекс несущей способности шины;
Q – категория скорости; Q – до 160 км/ч; S – до 180 км/ч; Т – до 190 км/ч;
Н – до 210 км/ч; V – до 240 км/ч;
Допускается применение зимних шин (M+S) вышеуказанных размерностей.
Не допускается применять шины, предназначенные для коммерческого транспорта. В маркировке таких шин указываются буквы “C” или “LT” после обозначения посадочного диаметра шины (напр. 215/65 R16С)
Расшифровка индексов допустимой грузоподъёмности приводится в специальной литературе.
** DIA – диаметр посадочного отверстия
*** PCD – диаметр, на котором располагаются крепежные отверстия
**** ЕТ – расстояние от привалочной плоскости диска до середины обода

Читать еще:  Замена масла в коробке шевроле авео

ПРО СОВМЕСТИМОСТЬ ШИН И ДИСКОВ

Если вы решили заменить штатные диски и шины на Chevrolet (LADA) Niva, то опирайтесь на полный диаметр колеса. Как это сделать, на примере 205/70 R15:

  • Диск с диаметром 15″ равен 15*25,4 (1 дюйм=2,54см)=381 мм.
  • Высота профиля шины рассчитывается так: 205*70/100=143,5 мм.
  • Складываем диаметр диска и две высоты профиля шины: 381 + 143,5 * 2 = 668 мм.

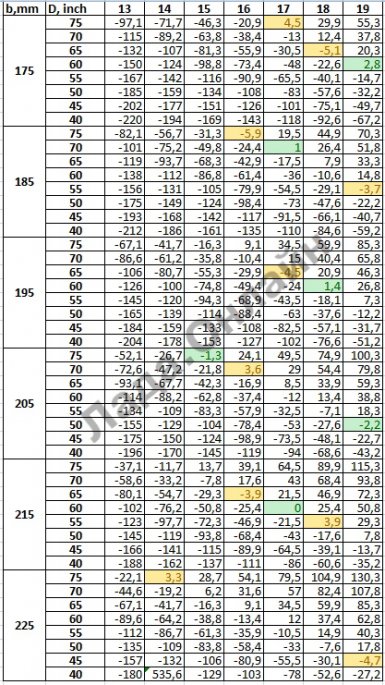

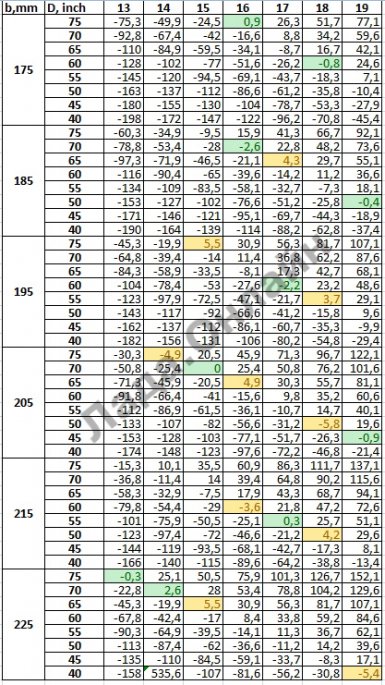

Чтобы не выполнять подобных расчетов мы выкладываем таблицу совместимости шин и дисков для Шевроле Нива (левая для 205/70R15, правая для 215/60R17):

Зеленым цветом указано минимальное отклонение диаметра колеса (до 3 мм); Оранжевым отмечено отклонение диаметра от 3 до 6 мм.

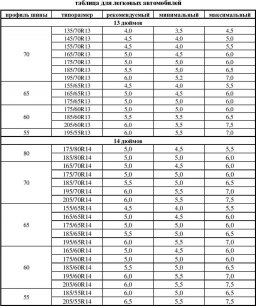

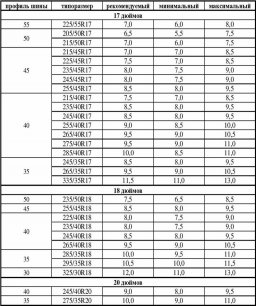

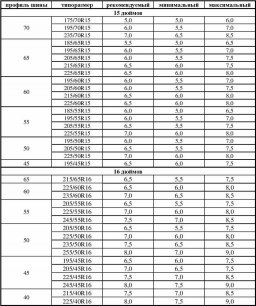

Определяем ширину обода можно по таблице:

При установке шин или дисков, которые отличаются по параметрам от рекомендованных заводом, вы можете:

  • получить отказ в гарантийном ремонте ходовой части;
  • быть остановлены инспектором ДПС, который вправе составить протокол о несоответствии автомобиля требованиям Технического регламента;
  • не пройти технической осмотр.

Внимание! Установка колес большего размера может привести к проблемам калибровки ABS и ESP (системы могут работать некорректно).

Диски Niva Chevrolet

Правильный выбор диска и покрышки на колесо своего автомобиля – один из факторов безопасного движения автотранспортного средства. Каждый автомобиль имеет ряд размерностей, которые заложены разработчиками в модель авто, как штатные. Автопроизводитель настоятельно рекомендует придерживаться этих параметров, чтобы не навредить автомобилю.

Какие диски ставились на различные кузова и комплектации автомобиля

От того, какие размерности дисков и автошин установлены на автомобиле, зависит комфортность езды, состояние ходовой части и дальнейшая эксплуатация автотранспорта.

Для обеспечения правильной работы вышеуказанных критериев, производители автотранспортных средств в инструкции по эксплуатации автомобиля рекомендуемые параметры деталей, узлов и агрегатов, установленных на авто. Это же относится и к Нива Шевроле.

АвтоВАЗ рекомендует следующие размерности дисков и автошин с соответствующим давлением воздуха.

Совет. Не рекомендуется устанавливать на Ниву Шевроле лагкосплавные диски слишком больших размеров, это может послужить причиной нарушения в работе ходовой части автомобиля.

Индекс скорости является важным параметром при подборе резины. В зависимости от скорости, при которой передвигается автомобиль, выбирают колеса с определенным индексом:

  • Q – до 160 км/ч;
  • S – не более 180 км/ч;
  • T – до 190 км/ч.

Что касается грузоподъемности авто, то перед монтажом колес, необходимо проверить маркировку на покрышке. Она соответствует 85, 88, 92. Минимальная грузоподъемность авто – 515 кг, соответствует индексу 88.

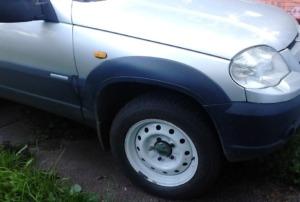

Размерность штатных дисков

Особенность отечественных моделей автомашин, в том числе и Нива Шевроле, является отсутствие индивидуальных дисков для определенного года выпуска автомашины.

Общепринятые размеры диска на Niva Chevrolet:

  • ширина диска 8 дюймов;
  • диаметр обода 15 дюймов;
  • вылет ЕТ40 – расстояние между плоскостью крепежа и симметрии.

Несоблюдение данных параметров может привести к:

  • быстрому износу механических деталей и узлов ходовой части автомобиля;
  • чрезмерная нагрузка на колесные арки авто и их поломка, например, применение дисков с размерностью, более чем R16 и высоким профилем резины, негативно скажется на состоянии подкрылок. Его поверхность сотрется. В интернет можно увидеть большое количество фото, посвященных этой теме.
Читать еще:  Датчик лямбда зонд шевроле лачетти

Совет. Перед покупкой нового колеса лучше проконсультироваться у опытного специалиста.

Еще одним важным параметром является разболтовка или сверловка диска. Обозначается она латинскими буквами PCD. Для Нива Шевроле она установлена заводом-изготовителем размерностью 5х139,7. Цифра 5 означает, что диск к ступице фиксируется пятью болтами, которые расположены на окружности, а расстояние между соседними крепежными болтами соответствует 139,7мм.

Центральное отверстие (DIA) колесного диска равняется 98,5мм. Поэтому при выборе колеса необходимо обратить особое внимание на этот параметр, поскольку расхождение от стандартного даже в 1мм обязательно скажется на качестве крепления диска на ступице. Через некоторое время из-за неплотной посадки ступица попросту сточится.

И последний не менее важный параметр – вылет ЕТ, который не должен превышать значение 40. В противном случае, это приведет к выходу из строя внутреннего подшипника. Наиболее приемлемый вылет для Нива Шевроле – ЕТ35.

Параметры штатных гаек

Особенностью колесных гаек является их особая резьба, которая отличается от стандартных. Для Niva Chevrolet предусмотрены гайки М12х1,25мм. За счет небольшого расхождения со стандартным шагом (1,75) появляется эффект самозатягивания при вращении колеса.

Поэтому, более крупный шаг резьбы не подойдет. Заводские оригинальные гайки выполнены по специальной методике. При накручивании на шпильки они выходят на другой стороне, а внутренняя полость имеет вид конуса. Именно применение конусных гаек позволило добиться определенного результата:

  • происходит центрирование отверстия;
  • колесный диск плотно прилегает к ступице.

Гайки на автомобиле Нива бывают:

  • Открытые – со сквозным отверстием.
  • Закрытые – исключают возможность прохождения шпилек через внутреннюю полость гайки.

Для Нива Шевроле используются крепежи закрытого типа. Затягиваются они обычным баллонным ключом на 19. Стандартные изделия покрыты хромированным напылением и выполнены из стали с углеродными компонентами.

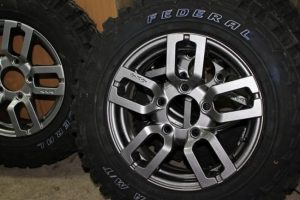

Какие диски можно поставить

Заводом-изготовителем рекомендуется установка дисков стандарта R16. Разрешается монтировать на автомобиль диски меньшего размера R15. На этот размер подобрать резину проще, есть из чего выбрать по сравнению с 16-ти дюймовыми дисками.

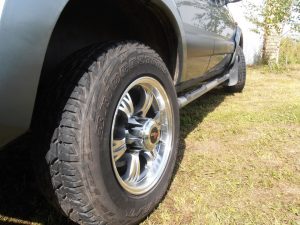

Глубина арки кузова Нивы Шевроле дает возможность водителю поставить на авто литые 17-ти дюймовые колеса. Правильная установка более широких колес позволит:

  • улучшить курсовую устойчивость и управление автотранспортным средством;
  • уменьшить тормозной путь в случае непредвиденного торможения;
  • увеличить проходимость машины в условиях бездорожья.

Стоит отметить и негативные стороны такой замены:

  • повышается вероятность нарушения целостности диска при повреждении покрышки, например, от бокового удара;
  • снижается плавность хода, движение на ней становится жестче, увеличивается вибрация.

Максимально и минимально возможные параметры нештатных дисков

Некоторые автовладельцы стремятся установить на автомобиль красивые диски большего размера, чем те, которые ставит завод-изготовитель. Кузов Нывы Шевроле позволяет это сделать благодаря конструкции колесных арок авто. Размерами колеса, которые не предусматривают доработки кузова, считаются 215/75 с минимальным вылетом 35.

Если водителем установлена покрышка с профилем свыше 215мм, то арки придется немного подрезать, а вылет ЕТ должен превышать 58мм. Самая оптимальная размерность вылета – 40-45. Поэтому, планируя установку новых дисков и автошин, необходимо внимательно изучить данный вопрос. Для этого в помощь автолюбителю предлагаются специальные сайты, где на видео и фото можно подробно увидеть всю процедуру от выбора колеса, до его замены.

Правильно подобранные диски и резина – залог стабильного поведения транспортного средства на дороге.
