Приборная панель шевроле ланос с тахометром

Шевроле ланос панель приборов

У шевроле ланос панель приборов не самая «навороченная», но достаточно информативная. На ней есть все самое необходимое. Сегодня мы поговорим о том, что значат все эти лампочки и циферблаты.

Панель приборов шевроле ланос описание

Панель приборов шевроле ланос

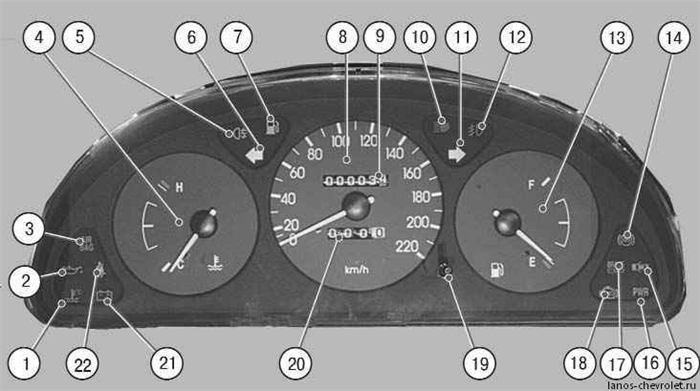

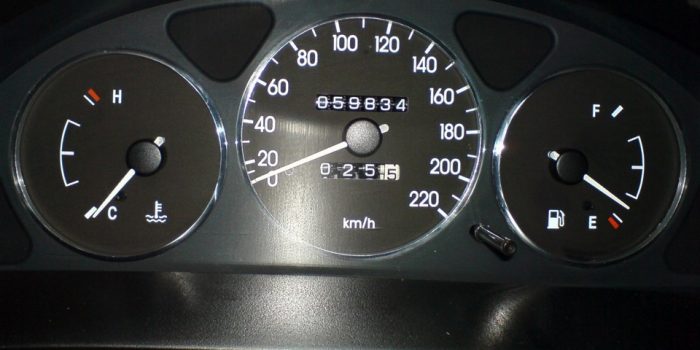

Расположение всех приборов показано на рисунку выше. Далее поговорим о том, что значит каждый прибор.

1. Лампочка, сигнализирующая о перегреве двигателя. В случае, если двигатель перегреется, индикатор будет светиться красным цветом. Если вдруг данная лампочка загорелась, нужно остановиться и дать двигателю остыть, а также устранить причину перегрева и, по возможности, устранить ее.

2. Лампа давления масла. Если давление масла в системе упадет, данная лампочка начнет гореть красным цветом, и вам нужно будет остановиться дабы долить масла.

3. Лампочка подушки безопасности. Если подушка не исправна, то при пуске двигателя данная лампочка начнет гореть красным цветом. Рекомендуем немедленно обращаться в сервисный центр для устранения проблемы, так как подушка может не только не сработать в аварийной ситуации, но и выстрелить просто так, во время движения, что спровоцирует аварийную ситуацию.

4. Покажчик температуры охлаждающей жидкости. Если стрелка приблизиться к красной зоне — это сигнал того, что скоро загориться лампочка, свидетельствующая о перегреве двигателя.

5. Лампочка, свидетельствующая о работе задних противотуманок. Горит желтым цветом.

6. Лампочка левого поворотного сигнала. При включении левого поворота, светиться зеленым цветом.

7. Лампа низкого уровня топлива. Данная лампочка загорается желтым цветом, когда в топливном баке остается менее чем 7,5 литров топлива.

8. Спидометр. Данный прибор показывает скорость движения автомобиля. Каждое деление шкалы соответствует 10 километрам.

9. Счетчик пробега. Показывает сколько автомобиль проехал за все время его эксплуатации.

10. Лампочка дальнего света. Загорается синим когда водитель включает дальний свет.

11. Лампочка правого поворота. Загорается зеленым и мигает когда включается правый поворот.

12. Лампочка противотуманок. Светится зеленым цветом если включены противотуманные фары.

13. Указатель уровня топлива в баке. Рекомендуем всегда держать уровень бензина на уровне, выше красного. Дело в том, что если ездить на резервном литраже бензина, есть высокая вероятность того, что бензонасос скоро выйдет из строя.

14. Лампочка, уведомляющая о неисправности антиблокировочной тормозной системы. В случае поломки светиться желтым цветом.

15. Лампочка, свидетельствующая о не закрытых дверях или багажнике. Так вы точно не забудете плотно закрыть двери крышку багажника.

16. Сигнализатор режима Kick Down. Работает только на автомобилях, оснащенных автоматической коробкой передач.

17. Лампочка тормозной системы. Если тормозной жидкости останется слишком мало, она загориться красным цветом.

18. Лампочка управления двигателем. Она должна загораться при включении зажигания, а затем плавно тухнуть. Если лампочка тухнет, или загорается ни с того ни с сего во время движения, это значит что с двигателем что-то не так.

19. Кнопка суточного пробега. При нажатии сбрасывает пробег, намотанный за определенное количество времени.

20. Счетчик суточного пробега. На самом деле он может считать больше суток, а сбросить его можно в любой нужный момент. Отличная штука для замера расстояния и расхода топлива.

21. Лампочка аккумулятора. Если аккумулятор разрядиться, она загориться красным цветом.

22. Лампа ремней безопасности. Если водитель или пассажир не пристегнулись, лампочка будет гореть красным цветом.

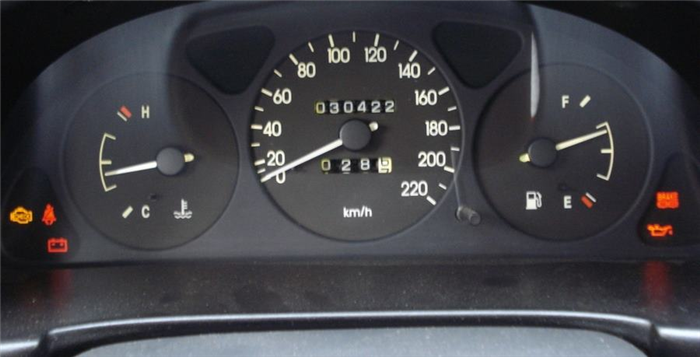

В автомобиле шевроле ланос лампочки панели приборов все обозначены характерными рисунками, так что спутать их очень сложно. Панель действительно простая и понятная, даже без данной инструкции разобраться в ней можно без проблем.

Установка панели приборов с тахометром на Ланос

  • Салон

» Установка панели приборов с тахометром на Ланос

Автомобили марки Ланос с завода комплектовались приборными панелями, которые имеют один, но очень большой недостаток. Этот недостаток известен всем владельцам Ланосов, и заключается он в отсутствии тахометра на приборке. Тахометр отображает скорость вращения коленчатого вала, которая определяется при помощи датчика коленвала. Отсутствие тахометра на Ланосе — это однозначно большой минус. Его можно устранить путем установки приборной панели с тахометром на Lanos.

Приборка на Ланос с тахометром — описание

Что такое приборная панель на автомобиле, знает каждый водитель. Отсутствие тахометра на приборки вызывает массу неудобств, поэтому водители стремятся к тому, чтобы заменить эту деталь на устройство с тахометром. Для этого не нужно ничего придумывать. Для автомобилей Ланос, Сенс и Шанс, специально выпускаются приборки с тахометром. Такие панели устанавливались с завода на Ланосы последних лет выпуска. Схема комбинации приборов представлена ниже.

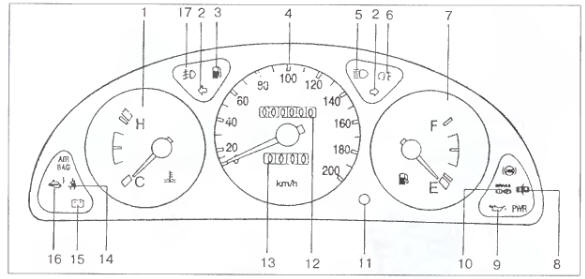

  1. Указатель температуры ОЖ двигателя
  2. Лампы поворотов и аварийной сигнализации
  3. Контрольная лампа уровня топлива в баке
  4. Спидометр
  5. Лампа работы дальнего света фар
  6. Лампа работы задних противотуманок
  7. Стрелочный указатель топлива в баке
  8. Лампа закрытия дверей
  9. Контрольная лампа давления масла в двигателе
  10. Лампа аварийного уровня тормозной жидкости
  11. Кнопка сброса дневного пробега
  12. Одометр или указатель общего пробега
  13. Указатель пробега за поездку
  14. Лампа не пристегнутого ремня
  15. Лампа заряда АКБ
  16. Лампа неисправности ДВС Check Engine
  17. Лампа работы передних противотуманок

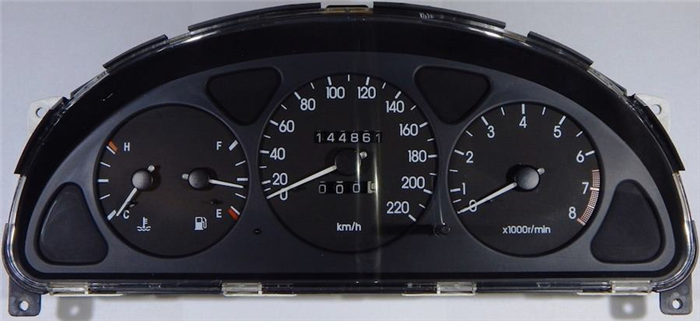

Чем отличается приборная панель с тахометром и без него. Внешне размеры и конструкция этих устройств одинаковая. Отличия заключаются в расположении некоторых элементов. На приборной панели без тахометра присутствуют следующие стрелочные указатели:

  • Температурный указатель — показывает температуру прогрева двигателя, а если точнее, то температуру охлаждающей жидкости. Данные на стрелочный указатель поступают от специального датчика температуры на стрелку
  • Спидометр — устройство, указывающее скорость передвижения автомобиля. Максимальная скорость движения автомобиля Ланос составляет 220 км/час. Это ограничение имеется на спидометре. В конструкции спидометра находится одометр, осуществляющий подсчет километража, пройденного автомобилем
  • Уровень наполненности бензобака — позволяет водителю контролировать запас топлива. Сигнал о количестве топлива в баке поступает от специального датчика, расположенного внутри бензобака
Читать еще:  Чери тигго т11 2 литра отзывы владельцев

Эти элементы расположены в таком порядке, как в описании. Приборка также оснащена световыми индикаторами, которые являются дополнительными устройствами, отвечающие за работоспособность некоторых систем автомобиля. Это такие индикаторы, как давление масла в системе, включение ручного тормоза, Check Engine и другие. Теперь рассмотрим приборку с тахометром для Ланоса, и выясним, чем она отличается.

  1. Указатель температуры и наполненности бака — эти устройства расположены в левой части. С одной стороны находится указатель температуры, а с другой — указатель уровня топлива
  2. Спидометр — расположен в центральной части, и имеет аналогичную конструкцию со спидометром на приборке без тахометра
  3. Тахометр — находится справа. На панели без тахометра на этом месте располагается указатель уровня топлива в баке

Световая индикация на обеих приборках одинаковая. Если вы задаетесь целью установить новую приборку на Ланос, то сделать это можно самостоятельно. Для начала выясним, зачем нужно производить замену приборки на Ланосе без тахометра на устройство с тахометром.

Зачем ставить на Ланос прибор с тахометром — назначение устройства

Тахометр является хотя не самым главным указателем, но одним из основных. Если на машине отсутствует этот указатель, то это вызывает неудобства управления автомобилем. Для чего нужен тахометр, и как влияет его отсутствие на управление транспортным средством, рассмотрим подробно.

  1. Тахометр показывает, когда можно начинать движение автомобиля. При запуске двигателя на протяжении 1 минуты он будет работать на повышенных оборотах более 1000 об/мин. Этот режим называется прогревом двигателя. Как только частота вращения вала снизится, можно трогаться на автомобиле. Причем не только летом, но и зимой. Многие могут удивиться, но на автомобилях с инжектором можно осуществлять движение сразу после снижения количества оборотов, не дожидаясь поднятия стрелки до отметки 40 градусов. О том, что обороты упали, можно определить на слух, но точнее будет это сделать при помощи тахометра
  2. Облегчает выбор правильной передачи — по тахометру водитель ориентируется когда пора переходить на повышенную передачу. Делать это рекомендуется. Когда стрелка достигнет 2,5-3 тысяч оборотов в минуту
  3. Для контроля работы двигателя на газу. Если автомобиль оснащен дополнительной газовой установкой, то водитель должен знать о том, что обороты двигателя на газу не должны превышать 3,5-4 тысяч оборотов. При таких показаниях следует перейти на бензин. Это связано с повышенным октановым числом газа, в результате чего топливо не успевает догорать, тем самым оказывая негативное влияние на седла клапанов. Как только стрелка на тахометре превышает отметку в 3500 оборотов, следует переключиться на бензин. Это уместно для тех случаев, когда на автомобиле стоит ГБО 2 поколения, где отсутствует электроника. На ГБО 4 поколения переключение осуществляется в автоматическом режиме

Тахометр на автомобиле также применяется для проведения различных диагностических процедур. Посредством которых удается выявить неисправности. О необходимости установки приборки на Ланос задумывается большинство автовладельцев. Если вы один из них, то пришло время выяснить, как поставить на Ланос приборную панель с тахометром, и что для этого понадобится.

Схема распиновки приборки Ланос без тахометра

Если осуществляется замена приборной панели, то полезно будет иметь в наличии схему распиновки или подключения. Ниже представлена схема для приборки Ланос без тахометра. Зная о том, за что отвечает каждый вывод, можно отыскать любую неисправность в устройстве. Схема распиновки приборной панели без тахометра на Ланос и Сенс представлена ниже.

Какую приборку купить на Ланос и сколько она стоит

Трудностей с поиском приборки на Ланос не возникает. Устройства продаются в любом автомагазине или на рынке. Заказать приборку можно в интернете, и после того, как она придет, можно сразу же приступать за работу. Перед тем как покупать, надо отметить некоторые особенности. Приборки на Ланос с тахометром имеют некоторые отличия:

  • С цифровым одометром — в окружности спидометра находится дисплей, на котором указывается общая величина пробега со сбрасываемым значением. Такая приборка отличается более современным дизайном, поэтому многие выбирают именно такой тип указательного оборудования. Главный недостаток в том, что докрутка пробега выполняется с применением программного обеспечения
  • С аналоговым или механическим одометром — в конструкции спидометра находится два окошка, по которым происходит отчет километража. В одном окошке считается общий не сбрасываемый пробег, а во втором сбрасываемый для расчета расстояния. Догонка пробега осуществляется путем замены спидометра с одометром
Читать еще:  Audi vs bmw vs mercedes

Отличаются рассматриваемые приборки по цене, но сразу надо сказать, что эта разница не большая. Стоимость приборной панели с тахометром на Ланос, на которой установлен механический одометр, составляет 3,5-4 тысячи рублей. Аналогичное устройство с цифровым одометром стоит на 500-1000 рублей дороже. Какой приборке отдать предпочтение, нужно решить самостоятельно. Далее рассмотрим, как на Ланос установить приборную панель с тахометром. Ниже на видео показано, чем отличаются приборки на Ланос корейского и польского производства.

Инструкция по установке приборки с тахометром на Ланос

Сразу надо отметить, что при установке приборной панельки на Ланос никакие дополнительные действия проделывать не понадобится. Сигнал на тахометр подается от ЭБУ по проводу. Этот провод с завода заложен в конструкции всех автомобилей марки Ланос. Другая ситуация у автомобилей марки Сенс и Шанс. Провод, по которому осуществляется передача сигнала от ЭБУ на тахометр на Сенсах и Шансах отсутствует. Он не заложен с завода, поэтому в случае необходимости установки приборки с тахометром на эти модели авто, понадобится дополнительно проложить провод. Как это делается, вы найдете в отдельном материале на сайте.

Если панель приборов с тахометром на Ланос уже имеется в наличии (новая или б/у), то можно приступать к ее установке. Процедура установки состоит из следующих этапов:

  1. Демонтаж старой приборки. Как снять панель приборов на Ланосе, подробно описано в этом материале
  2. Подключение новой приборки и проверка ее работоспособности. Здесь же осуществляется докрутка родного пробега
  3. Установка устройства в порядке обратном демонтажу штатной панели

Замену приборки начнем рассматривать с того момента, когда штатная уже была демонтирована. После этого берется панель приборов с тахометром на Ланос, и проверяем необходимость докрутки пробега. Если нужно оставить родной пробег, тогда следует заменить спидометр вместе с одометром. Для этого разбираются приборки, и переставляются спидометры.

Дальнейшие действия уместны для случаев, когда на польский ДЭУ Ланос устанавливается приборка корейского производства.

  1. Поменять местами лампы индикации Check Engine и давление масла
  2. Поменять местами лампу индикации работы передних и задних противотуманок
  3. Уровень топлива — понадобится доработка указателя наполненности бака. Если на польский Ланос ставить приборку корейского производства без доработки, то указатель будет показывать с большой погрешностью. Если бак будет полный, то на указателе стрелка покажет ¾ наполненности бака
  4. Припаять сопротивление. Если после подключения приборки не работает тахометр на Ланосе, значит необходимо добавить резистор. Для этого понадобится взять резистор номиналом от 4,7 до 10 кОм, и припаять его между контактами 22 и 25 панели. Контакт 22 отвечает за сигнал от ЭБУ, а 25 — это плюс. Припаиваемый резистор является подтягивающим,

Чтобы не пришлось проделывать все эти манипуляции, рекомендуется купить приборную панель на Ланос с тахометром соответствующего производителя — Корея или Польша. Подключаем фишки питания, и проверяем работоспособность приборки. Ниже на видео показано, как снять штатную панель и установить новую приборку с тахометром на Ланос.

Если все указатели и подсветка работают исправно, то необходимо собрать демонтированные элементы в порядке обратном снятию. Процедура замены не трудная, как видно из материала. Чтобы не возникали трудности, рекомендуется на ДЭУ Ланос ставить польскую приборку, а на Шевроле Ланос – корейскую.

В завершении стоит отметить, что управлять Ланосом с панелью на которой имеется тахометр не просто удобно, но еще и безопасно. Чем больше информации водитель знает о работе двигателя, тем правильнее осуществляется эксплуатация автомобиля.

Шевроле ланос панель приборов

У шевроле ланос панель приборов не самая «навороченная», но достаточно информативная. На ней есть все самое необходимое. Сегодня мы поговорим о том, что значат все эти лампочки и циферблаты.

Панель приборов шевроле ланос описание

Панель приборов шевроле ланос

Расположение всех приборов показано на рисунку выше. Далее поговорим о том, что значит каждый прибор.

1. Лампочка, сигнализирующая о перегреве двигателя. В случае, если двигатель перегреется, индикатор будет светиться красным цветом. Если вдруг данная лампочка загорелась, нужно остановиться и дать двигателю остыть, а также устранить причину перегрева и, по возможности, устранить ее.

2. Лампа давления масла. Если давление масла в системе упадет, данная лампочка начнет гореть красным цветом, и вам нужно будет остановиться дабы долить масла.

3. Лампочка подушки безопасности. Если подушка не исправна, то при пуске двигателя данная лампочка начнет гореть красным цветом. Рекомендуем немедленно обращаться в сервисный центр для устранения проблемы, так как подушка может не только не сработать в аварийной ситуации, но и выстрелить просто так, во время движения, что спровоцирует аварийную ситуацию.

Читать еще:  Увеличился расход топлива на шевроле нива причина

4. Покажчик температуры охлаждающей жидкости. Если стрелка приблизиться к красной зоне — это сигнал того, что скоро загориться лампочка, свидетельствующая о перегреве двигателя.

5. Лампочка, свидетельствующая о работе задних противотуманок. Горит желтым цветом.

6. Лампочка левого поворотного сигнала. При включении левого поворота, светиться зеленым цветом.

7. Лампа низкого уровня топлива. Данная лампочка загорается желтым цветом, когда в топливном баке остается менее чем 7,5 литров топлива.

8. Спидометр. Данный прибор показывает скорость движения автомобиля. Каждое деление шкалы соответствует 10 километрам.

9. Счетчик пробега. Показывает сколько автомобиль проехал за все время его эксплуатации.

10. Лампочка дальнего света. Загорается синим когда водитель включает дальний свет.

11. Лампочка правого поворота. Загорается зеленым и мигает когда включается правый поворот.

12. Лампочка противотуманок. Светится зеленым цветом если включены противотуманные фары.

13. Указатель уровня топлива в баке. Рекомендуем всегда держать уровень бензина на уровне, выше красного. Дело в том, что если ездить на резервном литраже бензина, есть высокая вероятность того, что бензонасос скоро выйдет из строя.

14. Лампочка, уведомляющая о неисправности антиблокировочной тормозной системы. В случае поломки светиться желтым цветом.

15. Лампочка, свидетельствующая о не закрытых дверях или багажнике. Так вы точно не забудете плотно закрыть двери крышку багажника.

16. Сигнализатор режима Kick Down. Работает только на автомобилях, оснащенных автоматической коробкой передач.

17. Лампочка тормозной системы. Если тормозной жидкости останется слишком мало, она загориться красным цветом.

18. Лампочка управления двигателем. Она должна загораться при включении зажигания, а затем плавно тухнуть. Если лампочка тухнет, или загорается ни с того ни с сего во время движения, это значит что с двигателем что-то не так.

19. Кнопка суточного пробега. При нажатии сбрасывает пробег, намотанный за определенное количество времени.

20. Счетчик суточного пробега. На самом деле он может считать больше суток, а сбросить его можно в любой нужный момент. Отличная штука для замера расстояния и расхода топлива.

21. Лампочка аккумулятора. Если аккумулятор разрядиться, она загориться красным цветом.

22. Лампа ремней безопасности. Если водитель или пассажир не пристегнулись, лампочка будет гореть красным цветом.

В автомобиле шевроле ланос лампочки панели приборов все обозначены характерными рисунками, так что спутать их очень сложно. Панель действительно простая и понятная, даже без данной инструкции разобраться в ней можно без проблем.

Chevrolet Lanos Manual

Снятие и разборка комбинации приборов Шевроле Ланос

Работу проводим при замене комбинации приборов, приборов, контрольных ламп или ламп подсветки комбинации.

Комбинация приборов: 1 — контрольные лампы; 2 — лампы подсветки приборов; 3 — саморезы крепления тахометра; 4 — саморезы крепления спидометра; 5 — саморезы крепления указателей температуры охлаждающей жидкости и уровня топлива.

Отсоединяем клемму провода от «минусового» вывода аккумуляторной батареи.
Снимаем кожухи рулевой колонки (см. Снятие подрулевых переключателей, барабанного устройства спирального кабеля и соединителя переключателей).

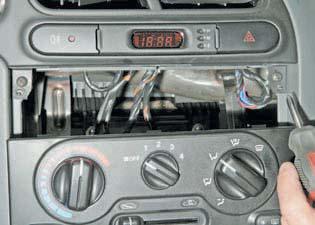

Отворачиваем саморезы крепления блока управления отоплением, вентиляцией и кондиционированием воздуха и опускаем блок, не отсоединяя от него тяги и колодки проводов (см. Снятие блока управления отоплением, вентиляцией и кондиционированием воздуха).
Через отверстие, в котором установлен блок управления отоплением, вентиляцией и кондиционированием воздуха…

…крестообразной отверткой отворачиваем два самореза крепления накладки панели приборов.

Поддеваем отверткой переключатель регулятора направления пучков света фар…

…и вынимаем переключатель из панели приборов.

Нажав на фиксатор колодки, отсоединяем колодку проводов от переключателя.

Крестообразной отверткой отворачиваем два самореза крепления накладки панели приборов.

Крестообразной отверткой отворачиваем два самореза крепления накладки панели приборов.

Снимаем накладку панели приборов…

…и отсоединяем колодки проводов от выключателя лампы противотуманного света в заднем фонаре, часов и выключателя аварийной сигнализации.

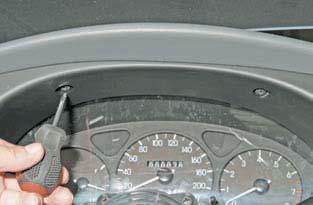

Крестообразной отверткой отворачиваем четыре самореза крепления комбинации приборов.

Выводим комбинацию из панели приборов…

…и нажав на фиксатор колодки, отсоединяем от комбинации колодку проводов указателей температуры охлаждающей жидкости и уровня топлива.

Аналогично отсоединяем от комбинации колодку проводов спидометра…

…и колодку проводов тахометра.

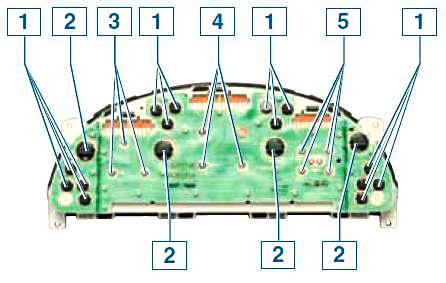

Для замены лампы подсветки или контрольной лампы поворачиваем патрон лампы против часовой стрелки…

…и вынимаем патрон с лампой из гнезда в монтажной плате комбинации приборов.

Снимаем с лампы подсветки светофильтр зеленого цвета.

Вынимаем лампу из патрона.
Устанавливаем новые лампы в обратной последовательности.
На лампы подсветки приборов надеваем светофильтры.
Для снятия приборов…

…пальцем по очереди отжимаем четыре прозрачных фиксатора стекла снизу комбинации…

…и три фиксатора сверху комбинации…

…и снимаем стекло.

Аналогично отжимаем три фиксатора накладки сверху комбинации…

…и четыре фиксатора снизу комбинации…

…и снимаем накладку комбинации приборов.

Крестообразной отверткой отворачиваем три самореза крепления спидометра.

Вынимаем спидометр из корпуса комбинации приборов.
При необходимости аналогично, отвернув саморезы крепления, снимаем остальные приборы.
Собираем и устанавливаем комбинацию приборов в обратной последовательности.
