Ветродуй

Больше скорость — лучше охлаждение, но это верно лишь отчасти. По мере разгона, при прочих равных условиях, мощность двигателя и количество теплоты, «сбрасываемой» в систему охлаждения, растут почти по кубу скорости, а напор ветра — только по квадрату. Случается, при оптимальных 90–100 км/ч охлаждения хватает даже с грязным радиатором, а при максимальной скорости электровентилятор уже не выключается. До перегрева один шаг — лучше сбросить газ. Конечно, есть режимы движения и потяжелей — тоже связанные с отдачей большой мощности, но при малых скоростях, когда встречный поток слаб или его нет (при попутном ветре). Двигаясь на первой передаче в глубоком песке, на крутом подъеме горной дороги, буксируя по грязи другой автомобиль, без принудительного обдува радиатора не обойдешься! Его отказ — как приговор двигателю.

Есть два типа приводов вентилятора — механический (обычно клиноременной передачей) и электрический. У первого обороты крыльчатки и двигателя жестко связаны. При низких оборотах и большой нагрузке это опасно: обдув слаб. На других режимах вентилятор, постоянно вращаясь, неоправданно расходует мощность двигателя и топливо, а после пуска в мороз замедляет прогрев мотора. Более «сознателен» привод с вискомуфтой — он отслеживает температуру охлаждающей жидкости в радиаторе. Такую систему получил «УАЗ-Патриот».

Электровентилятор экономичней: работает, лишь когда это необходимо, причем его мощность в несколько раз меньше мощности механического вентилятора, раскрученного до максимальных оборотов. Но при малых оборотах двигателя и высокой нагрузке механический «ветродуй» уступает электрическому, последний эффективнее. При больших нагрузках и оборотах двигателя электровентилятор обычно уступает механическому — на высоких оборотах у последнего больше расход воздуха. Выбор типа — дело конструктора. Сегодня на легковых авто преобладают электровентиляторы.

В механическом вентиляторе вроде бы отказать нечему. Разве что лопасти кое-кто ухитрялся обламывать или от недосмотра рвался ремень. Последний чем только не заменяли в дороге! Да и как иначе, если на некоторых машинах он же приводит и помпу системы охлаждения. А поломки электровентилятора отличаются большим разнообразием.

Часто он не работает из-за отказа температурного датчика, о капризах которого (особенно на карбюраторных автомобилях, с датчиком в радиаторе) мы не раз говорили. Причины? Это, например, обгорание контактов датчика в дорожных пробках, когда он, многократно включаясь и отключаясь, приходит в негодность. Стабильней работает датчик в головке блока, как сделано на большинстве впрысковых автомобилей. Есть, впрочем, и исключения вроде инжекторных автомобилей ГАЗ с традиционным датчиком в радиаторе.

Некоторые умельцы, не доверяя датчику, ставят дополнительный выключатель, чтобы аварийно включить вентилятор, если потребуется. Наше отношение к идее неоднозначное. Как узнать, что пора его включить? Не дай бог, если датчик температуры и вправду врет или вы забывчивы. На взгляд автора, штатная система более привлекательна — есть резон поддерживать ее в исправном состоянии, а не городить огород.

Заметим, вентилятор системы охлаждения может подложить и такую свинью, которой никак не ждешь! Замечательный урок нам преподала «Шевроле-Нива», у которой аж два электровентилятора — прекрасные пластмассовые крыльчатки с бандажами по наружному диаметру, вращающиеся для пущей эффективности в пластмассовых кольцах-кожухах! Все «по науке» — самой передовой, не учли только пустякового обстоятельства: пластмасса не выдерживает температуры воздуха, выходящего из радиатора. Видать, ее подбирали, заботясь лишь о невысокой цене! Однажды, хорошенько нагревшись, крыльчатки потеряли жесткость, кольца-бандажи стали задевать кожухи и в точках контакта плавиться. Водитель этого не заметил. А на другой день вентиляторы оказались заклинены — накануне после выключения мотора они приварились к кожухам. Хороша история? Как тут не вспомнить «добрые старые» кожухи из металла!

Давно известная схема включения электровентилятора (карбюраторные ВАЗ-2104, 2105…2107, «Ока», «Ода» и пр.). Электровентилятор 1 запускается по команде реле 3, управляемого сигналом датчика температуры 2, обычно расположенного в радиаторе. Безопасность системы возложена на предохранитель 4. Температурный порог включения вентилятора — около 100°С или чуть ниже. Соответствующие цифры есть на корпусе датчика — например, для «Жигулей» 87–92°С.

Управление вентилятором, типичное для многих впрысковых автомобилей. Электровентилятор 1 включается через реле 3 по сигналу датчика температуры 2. Последний расположен в двигателе. По достижении температуры срабатывания контакт 85 реле через контакт 68 контроллера 5 замыкается на «массу». Порог включения вентилятора на этих машинах может быть выше 100°С. Например, на ВАЗ-2110 — около 104°С. Решение принимает контроллер ЭСУД, анализируя сигнал датчика температуры.

Когда пластиковые «украшения» на российских автомобилях коробятся даже под лучами утренней луны — это полбеды. Но часто пластмассы неподходящего качества применяют и в ответственных узлах — а это уже беда. Вот пример: конструкцию «повело» — крыльчатки стали задевать за неподвижные кольца корпуса, в этих местах пластмасса разогревалась до оплавления, а после остановки мотора крыльчатки приварились к корпусу. Кстати, наверху между ними — тот самый добавочный резистор, но много ли толку от умной системы, если ее изготовили бракоделы?

Так выглядят щеточные узлы электромоторов («Шевроле-Нива»). Четыре щетки способствуют получению достаточно высокой мощности мотора и повышенной частоты вращения крыльчатки. При этом конструкция весьма компактная. Не в пример пластмассовым кожухам, электромотор сделан на совесть. Отказ маловероятен, что подтверждается опытом владельцев.

Ротор электродвигателя вентилятора. Обратите внимание на коллектор. Темные следы на ламелях оставил слишком большой ток при попытках включить «сварившийся» вентилятор. К счастью, обошлось без более тяжелых последствий — оба электромотора даже сохранили работоспособность и после замены оплавленных деталей вентиляторов вновь нам служат.

Добавочный резистор. Серьезное изделие, об отказах нам пока неизвестно. В то же время вряд ли кто-нибудь станет перематывать такой резистор: поврежденный лучше заменить. Помимо «Шевроле-Нивы», рассчитан на применение в «Калине», иногда встречается на впрысковой «Ниве» ВАЗ-21214.

Оригинальная схема управления вентилятором «Лады-Калина». Питание на электромотор вентилятора 1 поступает либо через реле 3 и дополнительный резистор 2 (малая скорость вращения), либо через реле 4 (большая скорость вращения). Соответствующие контакты контроллера — 29 и 68. Алгоритм работы системы определяет контроллер ЭСУД в зависимости от показаний датчика температуры 5. Для нашего автопрома это в сущности новинка. На иномарках же такая схема известна много лет. Действительно, ведь не обязательно сразу включать вентилятор на всю мощь, нередко достаточно его работы вполсилы.

Читать еще: Где находится блок иммобилайзера нива шевроле

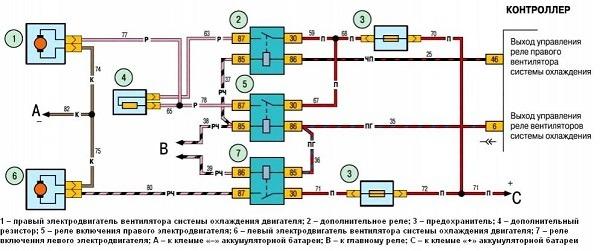

Двумя вентиляторами на «Шевроле-Ниве» распоряжается контроллер ЭСУД. Ориентируясь на сигнал датчика температуры 9, контроллер 10 определяет самый выгодный режим охлаждения. Сначала включается, например, правый вентилятор на малый ход (через добавочный резистор 3), затем на полный ход, а при необходимости контроллер включит и левый вентилятор 2. Моторы мощные, да и предохранители 7 и 8 впечатляющие — на ток до 90 А.

Как работают вентиляторы охлаждения Нива Шевроле и через какие предохранители и реле подключаются?

Вентиляторы системы охлаждения Нива Шевроле служат для принудительного обдува радиатора. Они повышают интенсивность теплоотвода во время движения на низкой скорости и являются единственным способом охладить антифриз в пробке или «тянучке».

Устройство и принцип работы

Конструкторы Нивы Шевроле применили в системе охлаждения сдвоенный вентиляторный блок. Это немного усложнило схему подключения, зато резко повысило эффективность обдува радиатора. Вентиляторы приводятся в действие 12-вольтовыми синхронными электродвигателями постоянного тока с индуктором на основе постоянных магнитов. Электромоторы имеют закрытую неразборную конструкцию и не нуждаются в обслуживании.

Мощность каждого электродвигателя — 110 Вт. Вентиляторный блок в сборе потребляет 18 ампер.

Вентиляторы по очереди включаются с помощью электромагнитного реле, которым управляет бортовой компьютер. Когда охлаждающая жидкость нагревается свыше 99 градусов, запускается электровентилятор, расположенный ближе к воздухозаборнику двигателя. Температура включения второй крыльчатки составляет 101 градус. Схема подключения вентиляторов изображена ниже.

Система питания вентиляторов включает три реле и резистор, который при необходимости обеспечивает пониженную скорость вращения первого мотора. Питание подается от аккумулятора через предохранители, которые спасают проводку и АКБ в случае короткого замыкания. Управляющие сигналы поступают с 29 и 68 вывода контроллера двигателя.

Вентиляторы автоматически выключаются когда антифриз охлаждается до 95 градусов.

Последовательное включение и выключение двигателей снижает нагрузку на бортовую электросеть. В большинстве случаев нормализовать температуру удается только за счет первого вентилятора. Это особенно полезно при движении в ночное время, когда лампы фар и габаритных огней сильно нагружают генератор.

Возможность принудительного включения вентиляторов может оказаться полезной при движении по бездорожью или в условиях городских «пробок». Однако конструкторы Шевроле Нива не снабдили машину этой функцией. Ее можно реализовать самостоятельно или на СТО. Необходимо подключить дублирующие реле параллельно контактам включения и запитать их от кнопки, установленной в салоне авто.

Полезное видео об установке и подключении кнопки принудительного включения вентиляторов на Шниве:

Важно: принудительное включение увеличивает надежность системы охлаждения. В случае сбоев работы датчиков, реле или бортового компьютера водитель может вручную включить обдув радиатора.

Полезно оборудовать Шевроле Ниву и выключателем, который принудительно отключает электродвигатели вентиляторов. Это позволит уберечь их лопасти при форсировании водных преград вброд.

Предохранители

Электрические схемы автомобилей Нива Шевроле, выпущенных до и после 2009 года отличаются. В обоих случаях предохранители с плавкими вставками на 50 ампер, защищающие цепи питания электровентиляторов, находятся в дополнительном блоке. Он находится за вещевым ящиком с пассажирской стороны салона. На рисунке показано где находятся предохранители вентиляторов.

При превышении допустимого тока вставка плавится и цепь размыкается. Поэтому предохранители — первое, что надо проверить, если не работает электровентилятор охлаждения. Работоспособность детали можно оценить визуально или с помощью омметра (мультиметра). Для этого придется предварительно извлечь предохранитель из гнезда.

Реле включения вентиляторов

В дополнительном блоке установлены не только предохранители. Там же расположены три электромагнитных реле, управляющих работой электродвигателей системы охлаждения. Их цепи управления запитаны от замка зажигания и выходов бортового контроллера, а силовой ток поступает от АКБ через предохранители.

Срабатывает реле следующим образом:

На управляющие выводы подается напряжение.
Ток проходит через катушку индуктивности, в результате чего появляется электромагнитное поле.
Стальные контакты притягиваются и замыкаются.
Ток, проходящий через реле, приводит в действие электродвигатель.

Как только управляющее напряжение исчезает, контакты размыкаются под воздействием пружины и вентилятор останавливается.

Проверить работоспособность реле можно тремя способами:

Замена реле на заведомо рабочее и протестировать работу системы.
На заглушенном двигателе при включенном зажигании отключить разъем датчика температуры. Должен быть слышен щелчок срабатывания реле.
Демонтировать и прозвонить выходные контакты мультиметром, подавая напряжение выводы индукционной катушки.

Датчик включения

Блок управления получает информацию о температуре антифриза с термодатчика. Он представляет собой резистор, сопротивление которого меняется с изменением при нагреве и охлаждении: от 1,3-1,8 кОм при 30℃ до 155-196 Ом при 90℃. Проверить его работоспособность можно при помощи омметра и термометра. Для этого необходимо снять деталь, погрузить в воду и измерить сопротивление при разной температуре.

Датчик расположен на головке двигателя в районе выпускной магистрали системы охлаждения. Открутить его можно торцовым или накидным ключом.

Рекомендуем посмотреть видео, в котором показано, где расположен и как проверить датчик:

Возможные неисправности и их причины

1.Не срабатывают оба вентилятора. Возможен выход из строя электродвигателей, сбой работы датчика температуры или обрыв проводов питания, идущих от АКБ или замка зажигания.

2. Не работает второй вентилятор. Причины: неисправность датчика, отказ предохранителя или электромагнитного реле. Также возможен обрыв провода питания.

3. Не включается левый вентилятор. Причины: неисправность силового резистора или термодатчика, перегорел предохранитель или реле. Также возможен обрыв провода питания.

4. Включаются только два вентилятора одновременно. Такое происходит при обрыве дополнительного резистора в цепи первого электромотора.

5. Вентилятор не выключается. Обычно вентилятор постоянно работает при поломке реле или неисправности датчика температуры охлаждающей жидкости.

Ремонт вентиляторов, датчика, реле, предохранителей и дополнительного резистора не предусмотрен. При поломке этих деталей их следует заменить новыми.

Замена вентиляторов

Если электродвигатели вентиляторов не запускаются при подключении проводов от АКБ непосредственно к клеммам питания, необходимо заменить устройства.

Для этого понадобится набор гаечных ключей размером от 10 до 17 мм и крестовая отвертка.

Перед началом работ нужно загнать машину на смотровую канаву или подъемник и обесточить бортовую сеть, сняв минусовую клемму аккумулятора.

Читать еще: Замена лампочек в салоне шевроле круз

Демонтаж вентиляторов выполняется следующим образом:

Снять защиту картера и грязезащитный кожух.
Открутить саморезы и снять толстую пластину в форме паука и пару жестяных крышек, которые находятся спереди под днищем авто.
Открутить крепление поперечины рамки радиатора.
Ослабить натяжение и снять ремень гидроусилителя руля и помпы.
Выкрутить 4 болта, удерживающих насос ГУР.

Полезное видео, в котором показано как снять и поменять вентиляторы:

Важно: чтобы добраться до болта, закрытого масляным фильтром, необходимо отодвинуть усилитель от кронштейна.

Задвинуть насос назад, вывесив на шлангах.
Демонтировать ремень привода кондиционера.
Открутить болт, удерживающий зубчатый шкив ГРМ.
Снять шкив и ремень.
Открутить четыре гайки по углам корпуса электровентиляторов и два болта, фиксирующих его посередине.
Снять вентиляторный блок со шпилек и вытащить вниз.

Совет: датчик положения коленвала затрудняет демонтаж вентиляторов. Потому их нужно вытаскивать постепенно. Сначала опускается левая сторона, потом блок смещается влево, приподнимая правый край, чтобы кожух стал вертикально.

Этот способ наверняка подходит для рестайлинговых моделей Нива Шевроле. На машинах постарше придется снимать решетку радиатора и бампер, откручивать крепления и отводить вперед радиаторы кондиционера и охлаждения. После этого доступ к электровентиляторам будет открыт.

Во время демонтажа следует внимательно запоминать порядок действия. Сборка производится в обратной последовательности.

Важно: срок службы моторов вентиляторов примерно одинаковый. Поэтому даже если отказал один из них, менять надо оба. Иначе вскоре придется снова заниматься ремонтом машины.

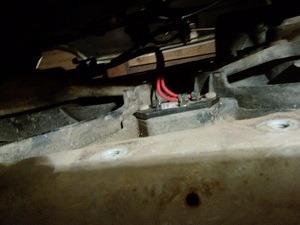

Снятие и замена резистора вентилятора

Перед началом работ необходимо заехать на смотровую яму и снять клемму с аккумулятора. Для ремонта понадобятся гаечные ключи 10-13, отвертка и новый резистор. Деталь установлена в балке снизу под радиатором. Порядок снятия следующий:

Открутить болты крепления и снять защиту картера вместе с грязезащитным кожухом.
Демонтировать защитную планку резистора и выкрутить деталь.
