Замена амортизаторов шевроле лачетти

Содержание

Описание задних и передних стоек на Chevrolet Lacetti

Передние и задние амортизаторы на автомобиле Chevrolet Lacetti представлены в классическом виде: масляного типа с верхним креплением пружин. В зависимости от технических характеристик и комплектации, модель оснащается газомасляными стойками. Амортизаторы газового типа по умолчанию, не устанавливаются. Только в рамках индивидуального заказа, так званый апгрейд собственником технического средства.

Средний ресурс эксплуатации штатных стоек превышает 60 000 км, после чего требуется профилактика с последующей заменой механизмов. Владельцы отдают предпочтение следующим маркам: Сакс, Каяба, Профит, Монро. Данных относительно других модификаций, не имеется. С целью экономии денежных средств владельцы продолжают устанавливать оригинальные передние (задние) амортизаторы, несмотря на их незначительный фактический пробег. Что касается страны – изготовителя, то здесь мнения большинства сошлись на Корее и Японии, все остальные производители занимают второстепенные места.

Признаки неисправности стойки

  • характерный крен машины на одну сторону;
  • металлический корпус элемента подвески покрыт гидравлическим маслом;
  • в процессе управления отчетливо слышно шипение;
  • трудности в управлении машиной на средних и высоких скоростных режимах;
  • езда сопровождается скрипом, металлическим звуком, ударами, толчками.

Характерны как единичные признаки, так и несколько в совокупности.

Цена, оригиналы, аналоги, артикулы

Замена задних и передних стоек на Шевроле Лачетти

Алгоритм замены передних стоек амортизаторов идентичен и подобен многим транспортным средствам, в том числе и Шевроле Лачетти. Различия могут быть только по габаритам, толщине, способу фиксации к кузовным элементам.

Подготовительный этап: набор инструментария, новые расходные материалы, втулки, пыльники, гидравлический домкрат, чтобы снять колесо.

Перед началом работ проводим комплексную диагностику с целью изучения общего технического состояния автомобиля, расчета времени, количества запчастей, идентификации поломки. Нередко из-за отсутствия осмотра, замене подлежит другая деталь. Например, вместо новой стойки устанавливают рулевую рейку, стабилизаторы, шаровые опоры.

Мотористы с многолетним опытом рекомендуют устанавливать новые опорные подшипники вместе со стойками. Ресурс эксплуатации последних приблизительно равный. В случае игнорирования рекомендаций скорый повторный ремонт неизбежен.

Последовательность действий

  • гидравлическим домкратом вывешиваем колесо, подлежащее демонтажу. Отвинчиваем крепежные болты специальным баллонным ключом. При необходимости обрабатываем отверстия специальной жидкостью против ржавчины;
  • откручиваем крепление передней стойки к поворотному кулаку, косточку стабилизатора;
  • выбиваем палец из шарнира и проушины стойки. Откручиваем гайку, отводим в сторону крепление тормозного шланга, датчика АБС. Чтобы не повредить гайки, выкручиваем болты;

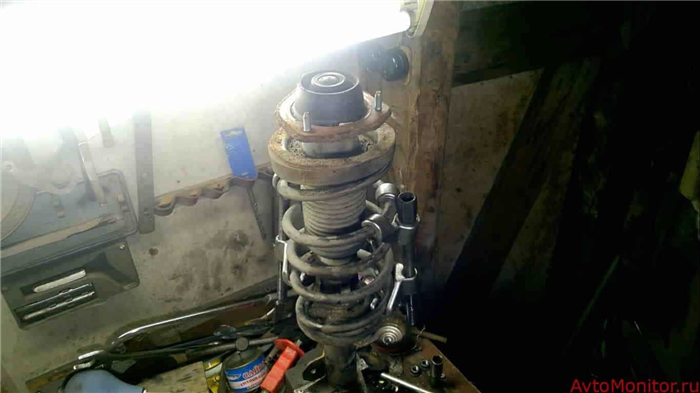

  • съемником сжимаем пружину на несколько витков. Этого достаточно, чтобы ослабить крепежи в верхней части;
  • работы в нижней части окончены, переходим в моторный отсек, к так званым стаканам. Специальным ключом отвинчиваем треугольное крепление (гайки на «17»);

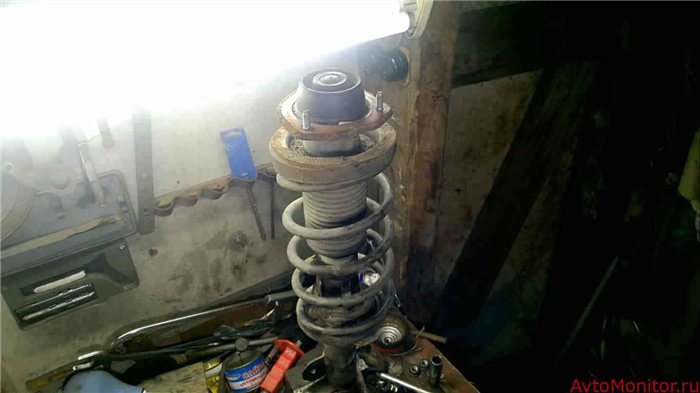

  • извлекаем стойку из стакана, завершаем полный разбор, снимаем пружину, опорный подшипник;
  • перед установкой новых расходных материалов проводим профилактику посадочного места, осматриваем резиновые пыльники, втулки. При наличии признаков износа заменяем новыми из числа запаса;
  • в прежний корпус опоры устанавливаем новый подшипник, предварительно демонтировав старый;
  • собираем конструкцию в обратной последовательности.

Во избежание образования ржавчины, коррозии обрабатываем болты солидолом (аналогами). Процедуру повторяем со вторым колесом. Рекомендованная замена двух передних (задних) стоек. При условии надлежащей эксплуатации, последующая замена не ранее 65 – 80 тыс. км. пробега.

Установка задних стоек амортизаторов

  • с внутренней стороны колеса выводим тормозной шланг от защелки;
  • в салоне машины снимаем пластиковую обшивку, обеспечиваем себе доступ к крепежным соединениям. Опора отвинчивается трещоткой (три гайки);
  • под днищем выкручиваем гайки тяг стабилизаторов в верхней и нижней части. Они стоят перпендикулярно по отношению друг к другу;
  • извлекаем стойку из-под днища машины в сборе;
  • проводим профилактику, заменяем изношенный резиновый отбойник, втулку, уплотнитель, пыльник. При наличии дефектов удаляем поврежденные расходные материалы.

В ходе установки осматриваем тормозные контуры, возможно, некоторые детали требуют обновления. Группу риска составляют: тормозные колодки, магистрали подачи – обратки жидкости, цилиндры.

Ресурс эксплуатации задних пружин дольше передних, так как они реже подвергаются деформации, ударам, нежели передние. Водитель не всегда имеет возможность своевременно среагировать на изменения в дорожной обстановке. Именно поэтому стоит заменять элементы передней подвески в два раза чаще задних.

Описание пружин на Шевроле Лачетти

Штатные параметры: вес 2.6 кг, толщина 1.3 см, внешний диаметр 15.4 см, длина 34.5 см. С целью повышения технических характеристик, так званого апгрейда, некоторые автомобилисты ставят проставки, пружины с нестандартными габаритами. Они жестче, выше, имеют толще виток спирали. Несмотря на это, улучшения не всегда полезны, так как наносят вред передней (задней) подвеске технического средства. Ресурс эксплуатации последних существенно сокращается.

Мотористы СТО настоятельно рекомендуют использовать только штатные пружины с заводскими каталожными артикулами. При использовании кастомизированных расходных материалов нередки случаи утраты (аннулирования) гарантии на этапе сервисного обслуживания.

Средний ресурс использования пружин составляет 120 – 150 тыс. км. пробега. Соблюдение требований производителя по эксплуатации увеличит ресурс на 50 – 70 тыс. км.

Амортизаторы для Chevrolet Lacetti

Подвеска автомобиля – промежуточное звено между колесом и кузовом. Ее элементы поглощают удары от наезда на кочку, позволяют колесу двигаться вверх-вниз и не дают кузову раскачиваться.

За вторую и третью функцию отвечают амортизаторы. На Шевроле Лачетти они гидравлические газонаполненные. Эта статья расскажет о том, какие амортизационные стойки устанавливаются на седаны, универсалы и хетчбэки и о том, как самостоятельно определить их исправность и заменить.

Признаки и поиск неисправности стойки амортизатора

Неисправные детали подвески выдают скрипы и глухие стуки при езде по неровной дороге. Чтобы определить исправность узла, нужно:

  1. Проехать 10–15 километров.
  2. Остановиться на ровной площадке.
  3. Раскачать переднюю и заднюю часть автомобиля, с силой давя на капот и крышку багажника. Если кузов качается больше 1 раза вверх и 1 раза вниз после прекращения раскачки, то стойки неисправны.
  4. Раскачать автомобиль, с силой давя на крыло или заднюю опору крыши со стороны каждого крыла, чтобы понять, какая деталь вышла из строя.
Читать еще:  Силовые бампера на ниву шевроле

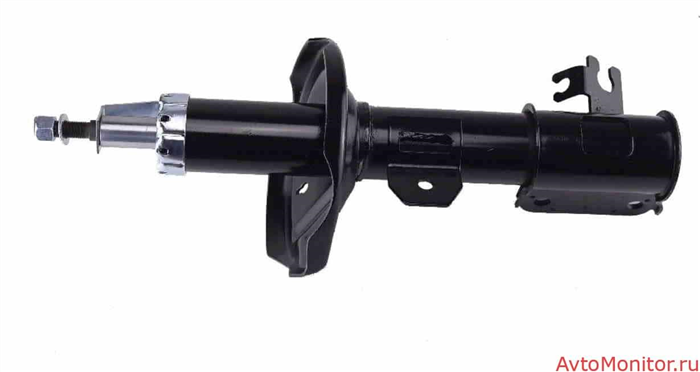

Передние стойки амортизатора

Деталь состоит из штока и корпуса, в котором скрыт гидравлический механизм. К корпусу приварены 3 крепления:

  • для поворотного кулака;
  • для стойки стабилизатора;
  • нижняя опора цилиндрической винтовой пружины.

Передняя стойка амортизатора на Шевроле Лачетти вместе с остальными элементами подвески образуют следующую конструкцию. Витая цилиндрическая пружина упирается нижним концом в резиновую прокладку, вставленную в нижнюю опору на корпусе. Верхний конец упирается в верхнюю опору через центрирующую втулку и резиновую прокладку. Между втулкой и опорой установлен опорный подшипник. Он позволяет стойке поворачиваться вокруг оси при вращении руля.

На шток надет пенополиуретановый буфер – ограничитель хода. При сжатии пружины он упирается в корпус амортизатора и центрирующую втулку. Это не позволяет колесу соприкасаться с кузовом.

Верхняя резинометаллическая опора амортизатора фиксируется гайкой и вставляется в чашку брызговика кузова. Она позволяет стойке отклоняться от вертикальной оси влево и вправо. Шток амортизатора крепится к кузову с помощью упорной шайбы и гайки.

Снизу крепится поворотный кулак и шаровая опора. Последняя приклепана к поперечному рычагу, соединенному с подрамником через сайлентблоки.

Каталожные номера (артикулы) запчастей

В зависимости от типа кузова на Шевроле Лачетти устанавливаются 2 модификации амортизатора. Чтобы купить правильную деталь, нужно знать каталожный номер.

Оригинальные

Оригинальные запчасти производятся компанией General Motors под номерами:

Артикулы остальных запчастей, надетых на передний амортизатор:

нижняя прокладка пружины:

пружина:

  • 96415732: седаны и хетчбэки с двигателями 1.4 и 1.6 литра;
  • 96407751: cеданы и хетчбэки c двигателями 1.8 литра и МКПП;
  • 96415733: cеданы и хетчбэки c двигателями 1.8 литра и АКПП;
  • 96561767: универсалы с моторами T18SED / F18D3 и МКПП;
  • 96561768: универсалы с моторами T18SED / F18D3 и АКПП.
  • буфер-ограничитель: 96549925;
  • центрирующая втулка: 96300082;
  • опорный подшипник: 94535236;
  • верхняя опора пружины: 96498781;
  • верхняя прокладка: 94580660;
  • верхняя опора амортизатора: 96549921.

Аналоги

Левая сторона, кузов хетчбэк и седан:
Правая сторона, кузов хетчбэк и седан:
Левая сторона, кузов универсал:
Правая сторона, кузов универсал:

Самостоятельная замена

Процедура замены передних амортизаторов на седане, хетчбэке и универсале одинакова. Инструкция по ремонту и эксплуатации рекомендует менять амортизационные стойки парами.

Требуемые инструменты

Для процедуры потребуются:

  • домкрат;
  • подставка;
  • противооткатные упоры;
  • ключи: балонный, Z-образный 17 мм, накидные: 15, 17 (2 шт.), 18 мм;
  • головка 9 мм;
  • молоток;
  • металлический стержень диаметром 5–7 мм;
  • шлицевая отвертка;
  • стяжка для пружины – 2;
  • молоток;
  • тиски.

Процесс замены

Требуемое время: 40 минут.

Порядок действий следующий:

  1. Поставить машину на ровную площадку, заблокировать задние колеса стояночным тормозом и подложить под них противооткатные упоры.
  2. Ослабить гайки на колесе.
  3. Открыть капот. Отверткой поддеть заглушку на чашке брызговика кузова над колесом

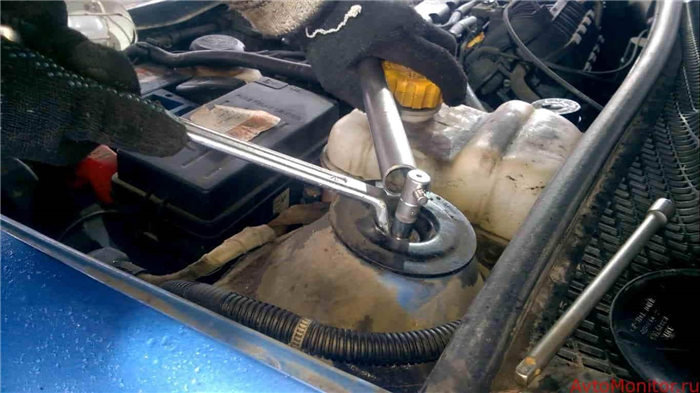

  4. Ослабить Z-образным ключом «на 17» гайку на штоке амортизатора, удерживая последний от проворачивания головкой «на 9».
  5. Поднять автомобиль на домкрате. Установить подставку и убрать домкрат.
  6. Снять колесо.
  7. Открутить гайку, фиксирующую палец стойки стабилизатора, ключом «на 18», удерживая палец ключом «на 15». Отвести деталь в сторону.
  8. Сдвинуть стопорную скобу, крепящую тормозной шланг к стойке, отверткой и вынуть. Вытащить муфту шланга из кронштейна.

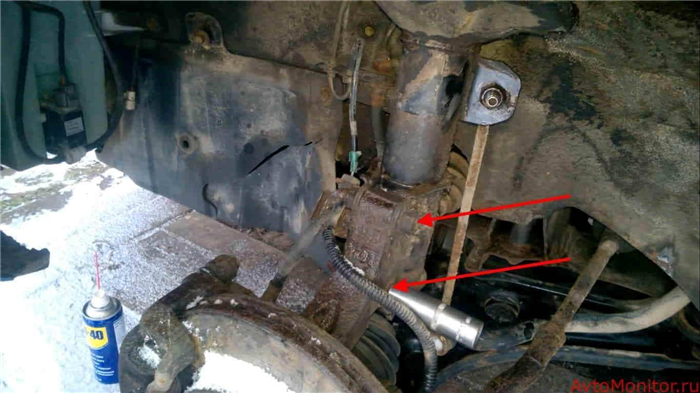

  9. Открутить ключами «на 17» 2 болта, крепящих поворотный кулак. Выбить их с помощью молотка и металлического стержня.
  10. Вывести поворотный кулак из кронштейна.
  11. Открутить гайку на штоке амортизатора.
  12. Снять деталь и упорную шайбу с чашки брызговика кузова.

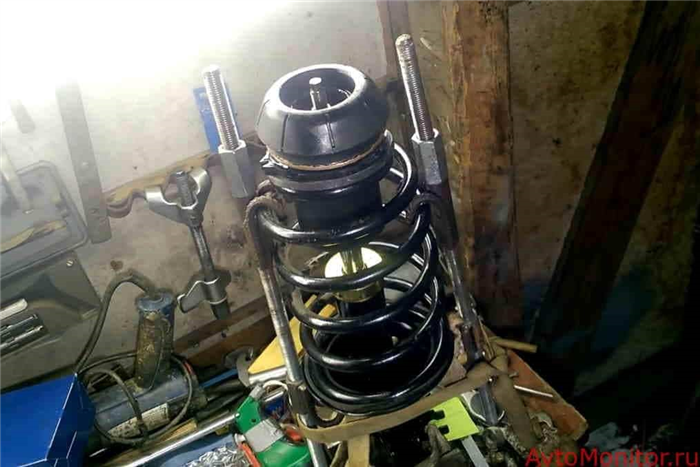

  13. Сжать пружины стяжками, поворачивая их попеременно на пол-оборота. Между крюками стяжек должно быть не менее 4 витков пружины.
  14. Зафиксировать деталь в тисках за нижнюю часть.

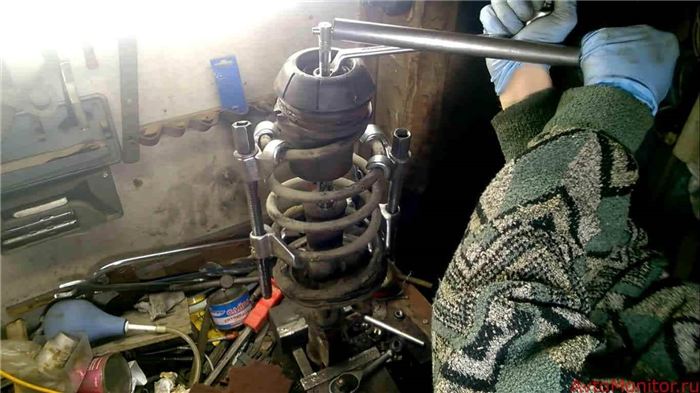

  15. Открутить гайку крепления верхней опоры амортизатора Z-образным ключом «на 17», удерживая шток головкой «на 9».

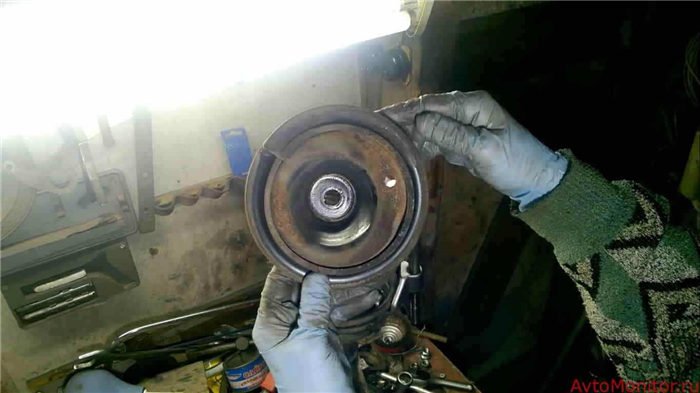

  16. Снять опору, опорный подшипник, центрирующую втулку, ограничительный буфер, пружину (не снимая стяжек), резиновую прокладку нижней опоры.
  17. Осмотреть стойку. На корпусе не должно быть подтеков. На штоке – коррозии, царапин, выработки. Вытянуть и вдавить шток. Ход должен быть плавным, без рывков и заеданий.
  18. Установить на новую деталь прокладку в нижнюю опору пружины. Выступ на прокладке вставить в выемку на опоре.
  19. Совместить нижний конец пружины с выемкой.
  20. Установить ограничитель хода.
  21. Надеть на шток центрирующую втулку. Прорезь на ней должна быть напротив верхнего конца пружины.
  22. Установить подшипник и опору амортизатора, зафиксировав гайкой.
  23. Установить остальные детали в обратном порядке.
  24. Повторить действия с другой стороны автомобиля.

Рекомендуется после процедуры обратиться на СТО для проверки углов установки колёс (развал-схождение).

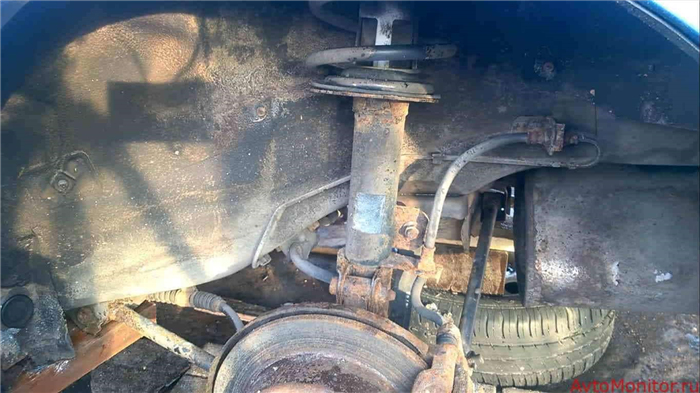

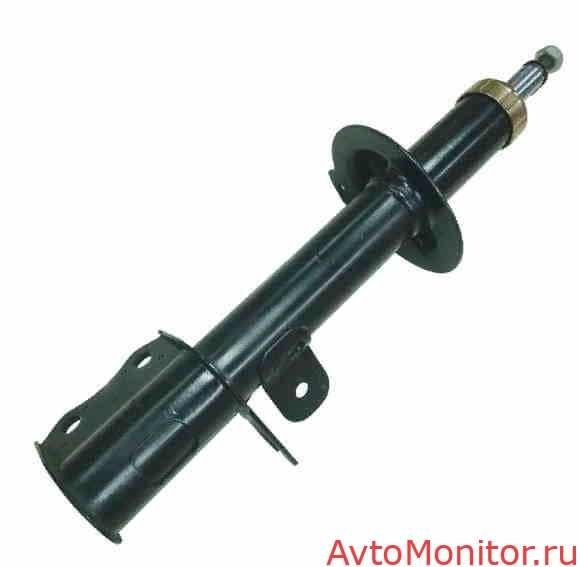

Задние стойки амортизатора

На нее надета цилиндрическая винтовая пружина, ограничительный буфер и резинометаллическая опора заднего амортизатора. Последняя крепится к кузову с помощью 3 болтов. К корпусу приварено 2 кронштейна: для кулака задней подвески и стойки стабилизатора.

Компоненты задней подвески работают так же, как и компоненты передней подвески.

Каталожные номера (артикулы) запчастей

На разные типы кузова устанавливаются детали с разными характеристиками и каталожными номерами.

Оригинальные

В каталогах запчастей General Motors задние амортизационные стойки отмечены номерами:

  • для хетчбэков и седанов: 96407821 – левая сторона, 96407822 – правая;
  • для универсалов: 96408640 – левая сторона, 96408641 – правая.

Артикулы остальных запчастей, надетых на задний амортизатор, приведены в таблице ниже.

Аналоги

Задний, левая сторона, кузов хетчбэк и седан:
Задний, правая сторона, кузов хетчбэк и седан:
Задний, левая сторона, кузов универсал:
Задний, правая сторона, кузов универсал:

Самостоятельная замена

Из-за особенностей кузова замена задних амортизаторов для хетчбэка/универсала и седана незначительно отличается. Инструкция по ремонту и эксплуатации рекомендует менять амортизационные стойки парами.

Требуемые инструменты

  • домкрат;
  • подставка;
  • противооткатные упоры;
  • ключи: балонный, 14 (2 шт.), 17 (2 шт.), Z-образный 17 мм;
  • головка: 9, 12, 17 мм;
  • молоток;
  • металлический стержень диаметром 5–7 мм;
  • шлицевая отвертка;
  • стяжка для пружины – 2;
  • молоток;
  • тиски;
  • пассатижи;
  • монтажная лопатка.

Процесс замены

Порядок действий следующий:

  1. Заехать на ровную площадку, включить первую передачу / перевести селектор в положение «Р». Ослабить гайки на заднем колесе и подложить упоры под передние.
  2. Для машин в кузове хетчбэк / универсал. Вынуть обивку пола багажника. С помощью отвертки вытащить пластиковые держатели из центральной и боковых панелей обивки.
  3. Для машин в кузове седан. Откинуть заднее сиденье вперед. Отверткой поддеть центральную накладку около пластиковых держателей и снять её. Просунуть отвертку под боковую панель с ремонтируемой стороны и отжать ее. Вытащить шумоизоляционную вставку.

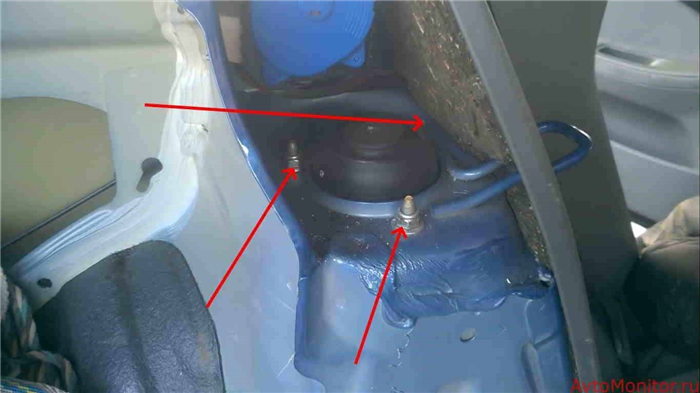

  4. Ослабить 3 гайки, крепящих опору амортизатора к кузову.
  5. Поднять машину на домкрате. Установить подставку и опустить автомобиль. Снять колесо.

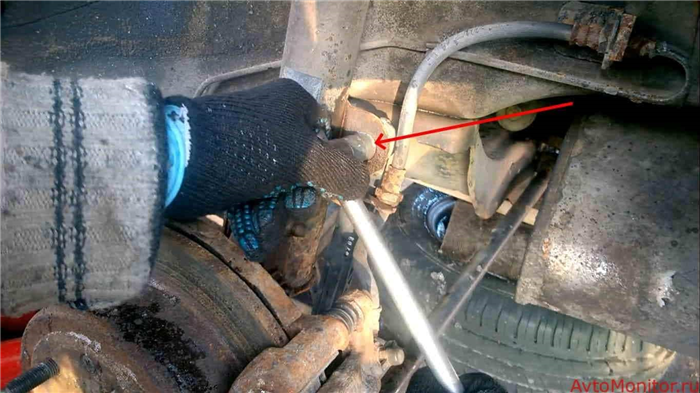

  6. Открутить гайку, фиксирующую палец шаровой опоры стойки стабилизатора.
  7. Надавить на штангу стабилизатора с помощью монтажной лопатки и вытащить палец стойки стабилизатора из кронштейна.
  8. Вытащить пассатижами скобу, фиксирующую тормозной шланг на корпусе амортизатора. Вытащить шланг.

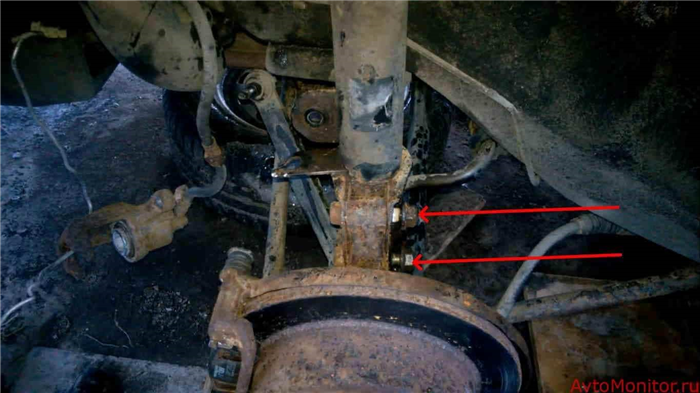

  9. Открутить 2 ключами «на 17» болты, крепящих кулак задней подвески к амортизатору. Выбить их с помощью молотка и металлического стержня.
  10. Открутить до конца 3 гайки в салоне автомобиля. Снять стойку.
  11. Закрепить снятую деталь в тисках.
  12. Снять пластиковую заглушку над штоком амортизационной стойки.
  13. Стянуть пружины стяжками.
  14. Открутить гайку с штока Z-образным ключом, удерживая его головкой «на 9».
  15. Снять верхнюю опору, тарелку, резиновую прокладку, пружину, пыльник, буфер хода сжатия, защитный пластиковый колпак, нижнюю резиновую прокладку.
  16. Осмотреть стойку. На корпусе не должно быть подтеков. На штоке – коррозии, царапин, выработки. Вытянуть и вдавить шток. Ход должен быть без рывков и заеданий.
  17. Установить на новую деталь резиновую прокладку нижней опоры. Выступы на ней должны совпасть с выпуклостями на опоре.
  18. Надеть на шток буфер и пыльник. Пружину установить так, чтобы нижний конец совпал с рисунком прокладки.
  19. Надеть на пружину верхнюю прокладку. Конец витка должен войти в паз на прокладке.
  20. Совместить отверстия на верхней опоре пружины и прокладки. Надеть верхнюю опору амортизатора на шток. Прямоугольная метка на ей должна находиться над верхней опорой пружины.
  21. Собрать остальные детали в обратном порядке.
Читать еще:  Силиконовые патрубки нива шевроле

После замены рекомендуется обратиться на СТО для проверки углов установки колес.

В заключении

Подводя итог, можно сказать, что процедура замены передних или задних амортизационных стоек несложная, но для нее нужны специфичные приспособления – тиски, Z-образный накидной ключ и стяжки для пружин.

Тонировка будущего! Каркасные шторки TROKOT — приватность вашего автомобиля с защитой от солнца и штрафов.
— Шторки TROKOT в 10 раз лучше тонировки!
— Более 55 000 автомобилистов России выбрали именно эти шторки!
— Ставятся за 10 секунд, снимаются за 3 секунды!

Замена амортизаторов Chevrolet Lacetti

Снятие и установку амортизационных стоек на Лачетти можно сделать своими силами при наличии инструмента и помощника. В целом, ремонт не сложный, но о некоторых тонкостях нужно знать, чтобы не делать работу дважды.

Номера запчастей для замены задним амортизаторов Шевроле Лачетти

Передний левый GM 96407819, KYB 339030, Boge 32-Q60-A

Передний правый GM 96407820, KYB 339029, Boge 32-Q61-A

Задний левый GM 96407821, KYB 333420, Monroe R26321, Mando EX96407821

Задний правый GM 96407822, KYB 333419, Monroe G7288, Mando EX96407822

Отбойник переднего амортизатора 96549925, Febest CHD-LAC, Boge 89-187-0 (2шт. в комплекте), 900187 (2шт. в комплекте)

Отбойник заднего амортизатора

Пыльник переднего амортизатора

Пыльник заднего амортизатора седан 96561749 универсал 96407216

Комплект передних отбойника и пыльника (на обе стойки) KYB 910063, Monroe PK282.

Защитный комплект заднего амортизатора (отбойники и пыльники на обе стойки) KYB 910065, Sachs 900177

Подшипник опоры переднего амортизатора 94535236, INA 713 0010 00, Ruville 865316, Febi, 01874, Boge 87-035-L, SNR M253.02

Опора заднего амортизатора седан, хэтчбек 96457360, Car-Dex Корея CM-D601

Резинка пружины переднего амортизатора нижняя

Резинка пружины заднего амортизатора седан, хэтчбэк нижняя 96561747 верхняя 96561748, универсал нижняя 96408290 верхняя 96457423.

Гайка штока заднего амортизатора GM 94515419

В случае износа нужно установить новые отбойники и пыльники, резинки пружин. Если из амортизатора вытекает масло, оно попадает на отбойник и нижнюю резинку пружины. После такого воздействия старый отбойник не плотно сидит на штоке. В этом случае его лучше заменить, так как между штоком и отбойником может скапливаться грязь. Резинка пружины под воздействием масла может настолько удлиняться при воздействии масла, что не помещается на чашке. Как её не пристраивай, она все равно топорщится.

Вместе с установкой новых передних амортизаторов имеет смысл поставить новые подшипники. Они настолько дешевы, что следует это сделать в качестве профилактики. Разумеется, если порваны или начали трескаться опоры, их тоже нужно заменить.

Инструмент

Для работы понадобятся: две стяжки пружин, шестигранная головка на 9, накидной изогнутый ключ или специальная глубокая головка под ключ на 17, рожковые, накидные ключи или головки на 14 и 19.

Замена передних амортизаторов Лачетти

Для работы потребуется пресс или стяжки пружин.

Передний пыльник пластмассовый и неубиваемый. А отбойник может выйти из строя.

Цена работы автосервисе Турбо — 500 руб. за одну стойку.

Гайки KYB, идущие в комплекте с артикулами 339030 339029, скорее всего не понадобятся. Их высота больше, чем у оригинальных и не позволяет зафиксировать пластиковую крышку на штоке. Придется установить старую гайку.

Замена задних амортизаторов Лачетти

Работа на задней подвеске с одной стороны проще — не надо стягивать пружину, а с другой стороны сложнее — нужно снимать обивку салона. Чтобы получить доступ к верхнему креплению заднего амортизатора на модели седан нужно откинуть заднее сиденье аккуратно, слегка поддев плоской отверткой и покручивая, вытащить шесть пистонов, которые крепят декоративный пластик, демонтировать центральную часть и отогнуть боковую. Доступ к гайкам достаточен для откручивания и закручивания гаек опоры. При определенной сноровке и наличии инструмента можно подтянуть и гайку штока без сенятия стойки.

В хэтчбеке доступ осуществляется через багажник. Понадобится снять большее количество пластиковых деталей. Для удобства работы можно демонтировать и катушку ремня безопасности заднего сиденья.

Задние пружины сжимаются легко. Стяжки не потребуются.

Внимание! При установке амортизаторов KYB может возникнуть проблема с гайкой штока. Её конструкция отличается от оригинальной отсутствием внутренней проточки. Из-за этого конструктивного отличия казалось бы полностью затянутая гайка не фиксирует опору. При езде амортизатор стучит на любых кочках. Стук можно обнаружить и при раскачивании задка.

Необходимо установить старую оригинальную гайку или купить новую.

Стоимость замены в автосервисе Турбо — 500 руб. за одну стойку.

Развал и схождение после замены деталей подвески, включая амортизационные стойки, на Шевроле Лачетти делать не нужно.

Автосервис 3 years ago Обновлено: 15 февраля 2020

Замена переднего амортизатора Шевроле Лачетти

Правильная работа амортизаторов Шевроле Лачетти, обеспечивает не только комфортное, но и безопасное передвижение по дорогам автомобиля.

Функция амортизаторов — глушить колебания автомобильного кузова, для этого внутри они имеют поршень, ходящий вверх-вниз по вязкой жидкости.

Как правило, срок эксплуатации амортизаторов Шевроле Лачетти большой, но так как ужасное дорожное покрытие являются нормой в нашей стране, движение по такому полотну серьёзно отражается на сроке службы амортизаторных узлов. В свою очередь, неисправная подвеска влияет на быстрый износ элементов рулевого управления.

Читать еще:  Реле топливного насоса шевроле круз

В сегодняшней статье мы с вами поговорим о том, что является причиной выхода из строя передних и задних амортизаторов на Шевроле Лачетти и как провести их снятие и замену своими руками.

Основные причины выхода из строя амортизаторов Шевроле Лачетти

Выход из строя амортизаторов, как правило, напрямую связан с их повышенным износом.

  • подтеки масла, появившиеся из-за разрушения сальников и уплотнений,
  • коррозия элементов,
  • треснувшие или деформированные крепежные втулки

Все эти внешние признаки «умершего» амортизатора говорят о том, что заложенный запас прочности иссяк.

Рекомендуемый срок для амортизаторов Шевроле Лачетти составляет порядка 80 тыс. км.

Хотя могут быть и другие причины преждевременной кончины амортизаторов — известно множество примеров, когда амортизатор не проходил и половины вышеуказанного пробега.

  • Первая причина — поддельная или банально некачественная деталь. И не надо удивляться, если купленная за копейки запчасть не продержалась и полгода: изготовление качественного автокомпонента требует немалых производственных затрат, в число которых входят обязательные заводские испытания, дорогостоящее оборудование, требующее постоянных проверок и модернизаций, и, наконец, использование качественных материалов, из которых амортизатор, собственно, и производят.
  • Другая, не менее вероятная причина — повышенные нагрузки при эксплуатации, характер которых может быть совершенно различным. Превышение максимальной нагрузки перевозимого груза, быстрая езда по ухабистым дорогам, обилие агрессивных реагентов на дорогах — все это, как несложно догадаться, никак не способствует долголетию подвески автомобиля.

Видео: Покупка амортизаторов Шевроле Лачетти

Шевроле Лачетти – как диагностировать неисправность амортизаторов

Диагностировать неисправность амортизаторов Шевроле Лачетти можно тремя способами

  1. Визуально. Самые простые способы выявить неисправный амортизатор — просто на него взглянуть. Если заметны уже известные симптомы (подтеки масла, деформация элементов, коррозия и т. д.), то думать здесь нечего — узел подлежит срочной замене. Причем делать это лучше комплексно и менять все амортизаторы сразу: если при изрядном пробеге потек один амортизатор, другие себя долго ждать не заставят. Другое дело, если амортизатор поврежден в результате какой-либо аварии и при небольшом пробеге автомобиля: здесь можно попробовать поискать деталь, аналогичную той, что установлена на другой, не поврежденной стороне автомобиля. Но и в этом случае лучше менять как минимум два элемента: амортизаторы на одной оси должны иметь строго одинаковые характеристики. Абразивный износ штока, который возникает при установке старого защитного комплекта (отбойника) на новый амортизатор. Дальнейшая эксплуатация приводит к быстрому износу сальника и вытеканию масла наружу.
  2. Эмпирически. Здесь придется прислушаться ко всем органам чувств, а, главным образом, к вестибулярному аппарату: вышеотмеченные последствия затягивания с ремонтом ходовой могут сыграть с вами злую шутку в самый неподходящий момент. В работе подвески появились посторонние скрипы и шумы? Увеличились крены? Ваш автомобиль раскачивает на волнах покрытия больше, чем прежде? При малейшем подозрении на неисправность — срочно направляйтесь в сервис, где точно проверят работу подвески…
  3. Экспериментально. Максимально точно оценить состояние ходовой вашего автомобиля сможет только грамотный специалист квалифицированного техцентра. Причем лучше, если сервис будет оборудован специальным вибростендом: данное устройство для диагностики может с высокой точностью определить, исправна подвеска автомобиля или нет. Но здесь есть нюансы: после теста вы получите вердикт исправности подвески в целом, а не конкретно амортизаторов. На результаты диагностики автомобиля здесь косвенно влияют множество факторов: состояние пружин, сайлентблоков, стабилизаторов и т. д. Поэтому вибротест лучше всего проводить комплексно с полной классической диагностикой ходовой на подъемнике, чтобы потом за один раз произвести замену всех изношенных деталей.

Шевроле Лачетти снятие и замена амортизаторов пошаговая инструкция

Далее я дам вам инструкцию, в которой мы с вами будем снимать и разбирать амортизаторную стойку, когда необходима замена ее верхней опоры, подшипника, пружины, буфера хода сжатия или снизилась эффективность работы телескопической стойки.

Если неисправна телескопическая стойка или пружина, следует заменить обе стойки или пружины для того, чтобы характеристики амортизаторных стоек с обеих сторон автомобиля были одинаковыми.

  1. В подкапотном пространстве снимаем крышку верхнего крепления стойки.
  2. Удерживая шток амортизатора головкой «на 9», z-образным ключом «на 17» ослабляем затяжку гайки верхнего крепления стойки. Вывешиваем и снимаем колесо. Надежно фиксируем автомобиль на подставке заводского изготовления. Отсоединяем шаровой шарнир стойки стабилизатора поперечной устойчивости от кронштейна на корпусе амортизаторной стойки.
  3. Снимаем скобу крепления муфты шланга тормозного механизма переднего колеса к кронштейну на корпусе амортизаторной стойки и выводим муфту из отверстия кронштейна .
  4. Выводим резиновую втулку жгута проводов датчика скорости вращения колеса из отверстия кронштейна на корпусе амортизаторной стойки.
  5. Снятие амортизаторной стойки и ее разборка Шевроле Лачетти
  6. Головкой «на 17» отворачиваем гайку болта крепления корпуса стойки к поворотному кулаку, удерживая болт от проворачивания накидным ключом того же размера.
  7. Аналогично отворачиваем гайку другого болта.
  8. Снятие амортизаторной стойки и ее разборка Шевроле Лачетти
  9. С помощью бородка выбиваем болты
  10. Выводим поворотный кулак из кронштейна корпуса стойки.
  1. Полностью отворачиваем гайку верхнего крепления стойки к кузову и снимаем стойку.
  2. Снимаем с чашки брызговика упорную шайбу. Для разборки стойки зажимаем ее за кронштейн в тиски.
  3. Устанавливаем на пружину две стяжки диаметрально противоположно друг другу так, чтобы они стягивали не менее четырех витков пружины.
  4. Равномерно вращая винты стяжек, сжимаем пружину до тех пор, пока ее нижний и верхний витки не перестанут давить на опорные чашки.
  5. Z-образным ключом «на 17» отворачиваем гайку крепления верхней опоры стойки, удерживая шток амортизатора от проворачивания головкой «на 9».
  1. Снимаем верхнюю опору стойки упорный подшипник и центрирующую втулку в сборе с верхней опорной чашкой пружины.
  2. Надавив отверткой на два фиксатора снимаем верхнюю опорную чашку пружины
  3. Снимаем с центрирующей втулки верхнюю резиновую прокладку.
  4. Снимаем со штока амортизатора буфер хода сжатия.
  5. Снимаем пружину со стяжками и нижнюю резиновую прокладку.
  6. Проверяем состояние телескопической стойки, полностью выдвигая и утапливая шток. Если при перемещении штока ощущаются провалы, заедания или рывки, то стойку необходимо заменить. Не допускается также значительное подтекание жидкости и повреждение слоя хромового покрытия штока.
  7. Заменяем поврежденные и изношенные детали новыми и собираем и устанавливаем амортизаторную стойку в обратной последовательности.
  8. При установке пружины на стойку ориентируем опорную чашку, прокладку и нижний виток пружины, как показано на фото.
  9. При установке центрирующей втулки ориентируем ее так, чтобы конец верхнего витка пружины располагался напротив выступа с прорезью на верхней опорной чашке пружины.
  10. Гайки крепления верхней опоры амортизаторной стойки и стойки к кузову, а также гайки болтов крепления стойки к поворотному кулаку затягиваем предписанными моментами
Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
