Замена задних сайлентблоков нива шевроле

Меняем сайлентблоки на Нива Шевроле своими руками: какие лучше, советы и артикулы

Нива Шевроле получила от своей старшей родственницы переднюю подвеску практически в полном комплекте, а раз так, то конструкции без малого 40 лет. Особых требований к элементам подвески потенциального внедорожника никто не предъявляет, главное — надёжность. За этих четыре десятка лет подвеска, действительно, показала себя вполне неплохо, если не считать качество расходников, шаровых опор и сайлентблоков. Замена сайлентблоков Нива Шевроле своими руками стоит сегодня у нас на повестке дня.

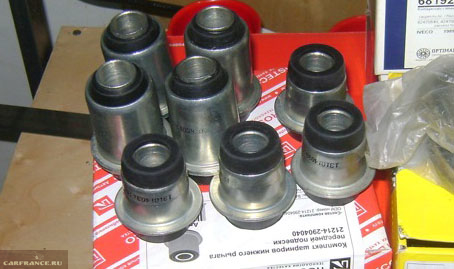

Старые и новые сайлентблоки для Нива Шевроле

Верхний рычаг и сайлентблоки.

Резинометаллические шарнирные втулки (сайлентблоки) на всех Нивах до 2008 года имели отличную от современной конструкцию, причём конструкция и размеры изменились только для нижних передних.

Верхние остались взаимозаменяемыми с нижними сайлентблоками классических ВАЗов.

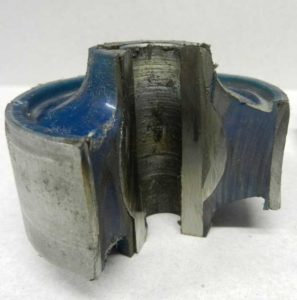

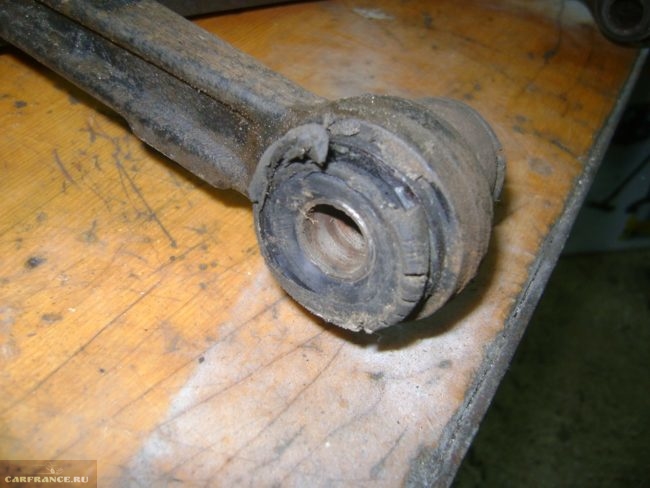

Разбитые сайлентблоки старой конструкции

Ресурс сайлентблоков старой конструкции составлял от двух до трёх лет, в зависимости от интенсивности эксплуатации и климатических условий.

После 2008 года

После 2008 года нижние сайлентблоки получили другую конструкцию, что позволило увеличить их ресурс почти вдвое, но проблемы с качеством деталей разных производителей остались прежними.

На новых деталях диаметр внутренней втулки вырос на 2 мм, а внешний диаметр на 7 мм, что не могло не сказаться на ресурсе. Старые втулки неплохо получались у балаковского завода «Тадем» и димитровградские сайлентблоки, их паковали в фирменные ВАЗовские упаковки. У остальных производителей качество плавает.

Новые втулки на конвейер поставляет завод « Анвис Групп ». И о новых артикулах: верхние сайлентблоки, взаимозаменяемые со старыми, получили номер 2101-2904040 , новые нижние, усиленные — 2121 2904040 .

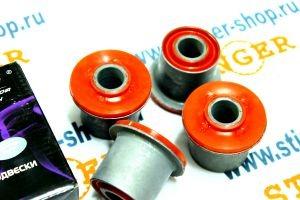

Чем лучше полиуретановые сайлентблоки?

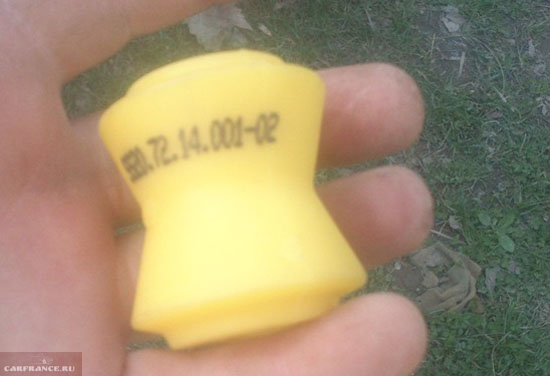

Не так давно стали популярны полиуретановые втулки, демпферы и сайлентблоки. Вещь хорошая и полезная, но не стоит воспринимать полиуретан безоговорочно восторженно и дело вот в чём.

Полиуретан отлично отрабатывает, как демпферный материал на сжатие.

Классический обычный сайлентблок

К примеру, амортизаторные втулки из него получаются довольно долговечными. Но сайлентблок в основном работает на скручивание, а артикуляция подвески внедорожника подразумевает большие углы поворота рычагов. И с этим лучше справляются резиновые детали, на бездорожье они отрабатывают мягче и дольше.

А чем они хуже?

К тому же полиуретан боится высокой температуры, а на верхних рычагах с правой стороны условия как раз такие, что могут привести сайлентблоки из полиуретана в негодность за тысячу километров.

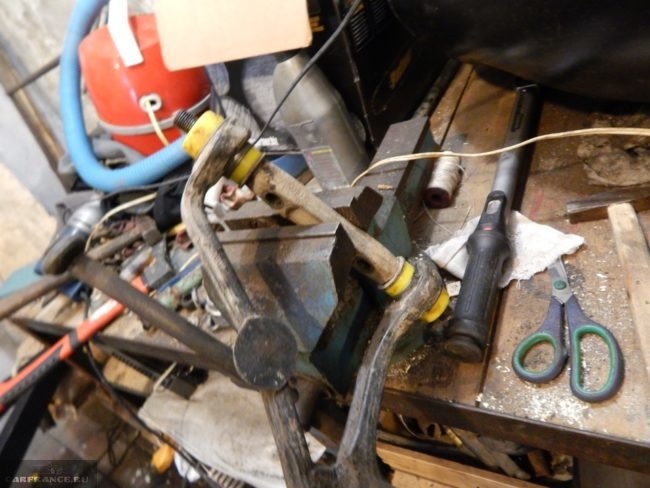

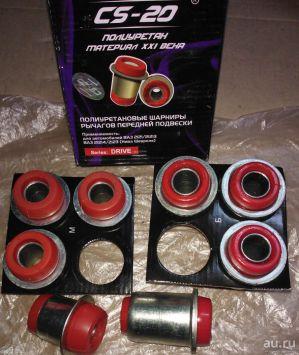

Полиуретановые сайлентблоки в верхнем рычаге

Делаем вывод: для города, асфальтовых дорог, возможно, установка полиуретана имеет смысл. Если же Нива Шевроле используется в основном на бездорожье, нужно однозначно отдавать предпочтение резиновым деталям.

Меняем сайлентблоки на Шевроле Нива своими руками

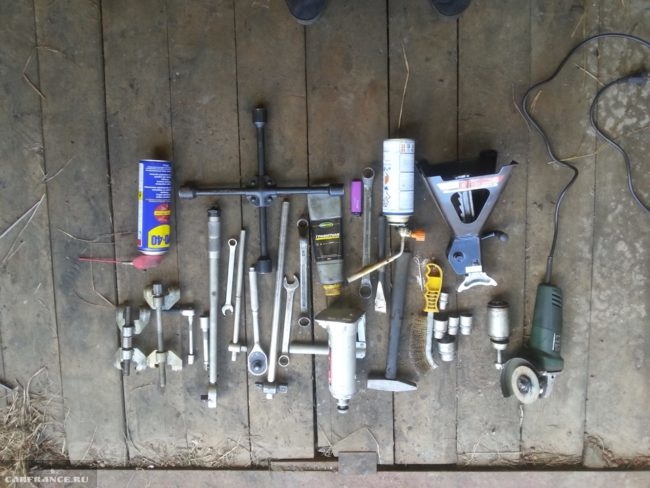

С выбором сайлентблоков разобрались, теперь по процедуре замены. Работа хлопотная и длительная, но выполнив её своими руками, мы сэкономим как минимум 4–5 тысяч рублей. Именно такая цена замены сайлентблоков у специалистов.

Скорее всего Вам понадобится болгарка.

Если выполнить все правильно и соблюдать рекомендации, можно справиться и самому.

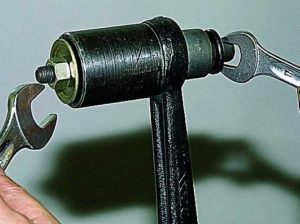

Для выпрессовки и запрессовки сайлентблоков желательно иметь специальный съёмник.

Стоит он недорого и в арсенале каждого нивовода такая штука должна быть. На СТО втулки меняют с помощью пресса, а некоторые умудряются обойтись кувалдой и трубой подходящего диаметра. Тем не менее для замены нижних сайлентблоков пригодится ещё две стяжки для пружин и дополнительный домкрат.

Точный алгоритм верхний рычаг

Процесс работы проходит следующим образом:

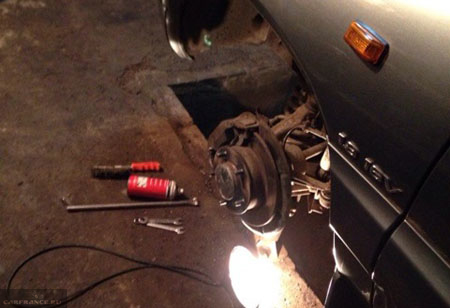

  1. Устанавливаем автомобиль на смотровую яму или на эстакаду, так будет удобнее добираться до деталей подвески. Включаем первую передачу, устанавливаем упоры под задние колёса.
  2. Срываем гайки крепления колеса, вывешиваем передок на домкрате.

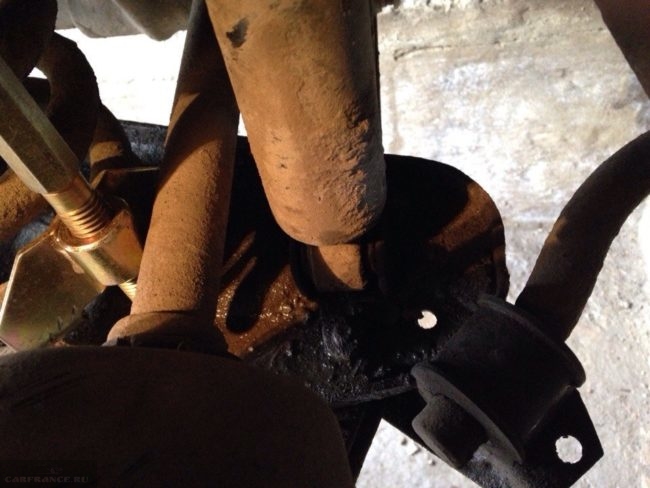

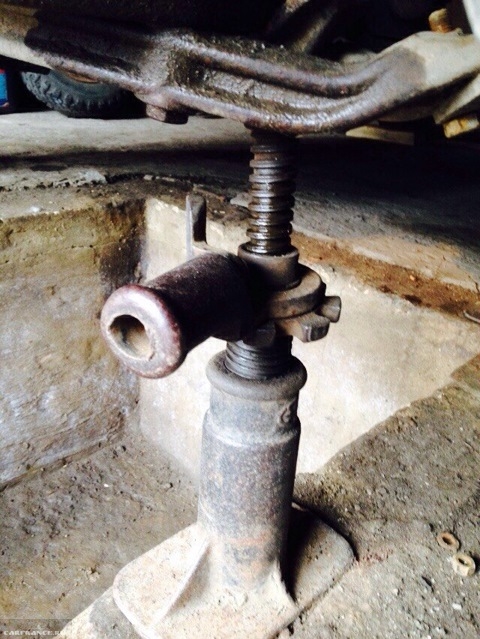

Используем домкрат как рычаг

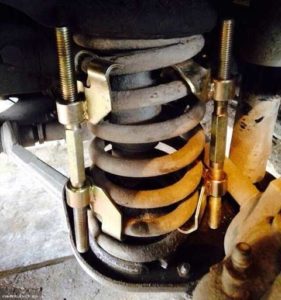

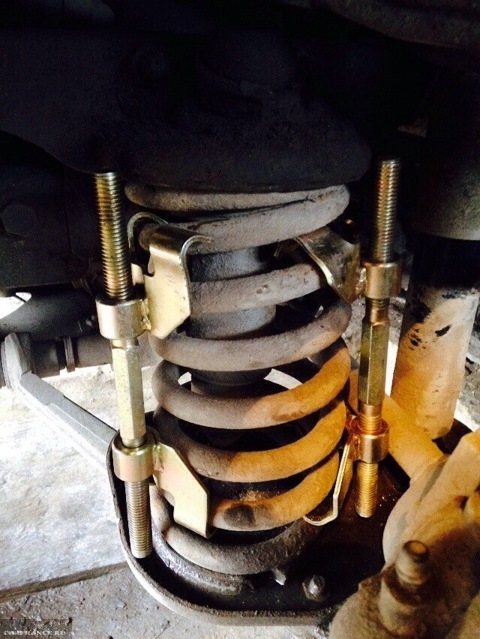

Используем стяжки для пружин.

Тут может пригодится болгарка.

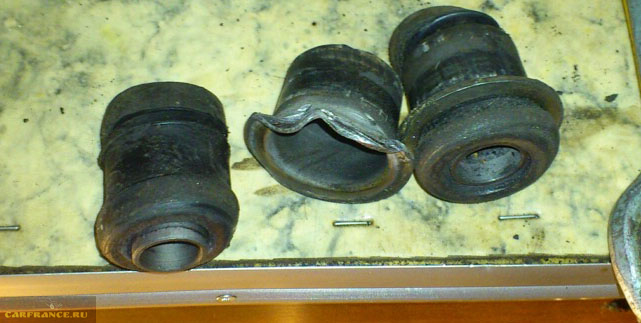

Старый сайлентблок. Готовься к бою!

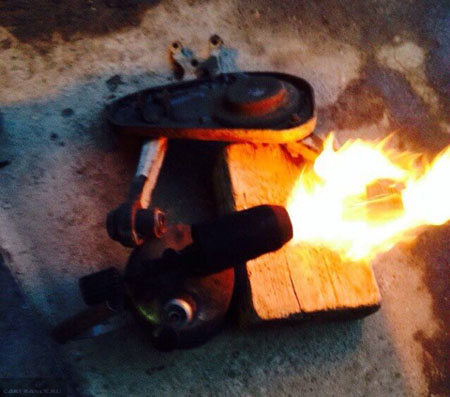

Если сайлентблок не выпрессовывается, то можно его выжечь. Стандартное решение.

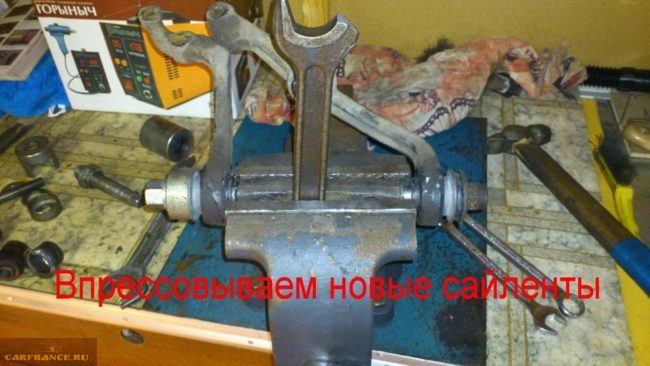

Запрессовываем новые сайлентблоки.

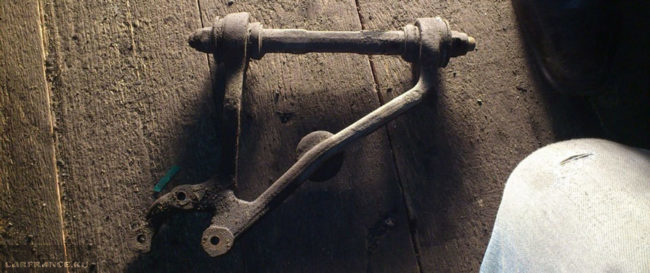

Снятие верхнего рычага

Верхний рычаг снимается ещё проще — нужно открутить два болта крепления оси и три болта крепления рычага к шаровой опоре.

При этом, если нижний рычаг ещё не собран, нужно подвязать переднюю ступицу с суппортом к кузову, чтобы не повредить тормозной шланг.

Верхние сайлентблоки запрессовываются аналогично нижним

Верхние сайлентблоки выпрессовываются и запрессовываются по такой же технологии, как и нижние, крайне желательно применение съёмника, чтобы не искать приключений на свои сайлентблоки.

Видео о замене сайлентблоков в передней подвеске Шевроле Нива

Важное замечание

И ещё одно важное замечание: после сборки подвески окончательная затяжка сайлентблоков должна проводиться только на стоящей на земле машине. Это аксиома и игнорированию не подлежит.

В противном случае сайлентблоки протянут не более тысячи километров. Кроме того, существует номинальное усилие затяжки гайки нижней оси. Для Нива Шевроле оно составляет 100–170 Н . Это достаточно большое усилие и без длинного рычага правильно зажать гайку не получится. Удачной всем замены и по возможности ровных дорог!

Замена задних сайлентблоков lada 2123 (ваз 2123)

Содержание статьи:

1. Реактивные тяги в Шевроле Ниве

2. Замена реактивных тяг Шевроле Нивы (ВАЗ 2123)

1. Реактивные тяги в Шевроле Ниве

В этот раз пойдет разговор про реактивные тяги. Когда мои родные реактивные тяги стали подходить к закономерному концу, я озадачился выбором новых реактивных тяг взамен. Т.к. неоднократно встречал в сети и картинки и рассказы о погнутых реактивных тягах, да и у самого одна тяга была гнутая, то целился я на такие, чтобы поставил и не переживал, что их погнешь или поломаешь где-то на дальняке. Так сложилось, что мой выбор пал на не дешевые и разрекламированные тяги Штурм от кооператива UpgradeGarage (производство ZST Зоркого Сокола). Использование двутавра усиливает тяги и в то же время дает некоторую степень свободы к кручению — приведенные картинки у них на сайте это наглядно демонстрируют.

При сравнении новые тяги конечно выглядят и на ощупь весьма мощные:

наглядное сравнение со стоком

В тягах используются сайленблоки от ВАЗ 2109, которые больше родных нивовских по размеру и теоретически, должны дольше жить и давать несколько больше свободы. Резинки, как выяснилось потому у производителя — балаково (БРТ):

Начитавшись, что болты коротких тяг и гнет и иногда и обламывает, решил устранить свободу болта и посадить его на уголок:

быстро и неправильно)

т.к. и сайленты шире родных + толщина уголка — понадобились более длинные болты для крепления коротких тяг:

болты для коротких тяг

Поставил все это хозяйство на 6000 км. И по приезду обнаружил вот что — резинки на ВСЕХ тягах были подраздолбаны, а на некоторых разбиты

На коротких тягах резинки были особенно разбиты и если бы не ограничивающий уголок, тяги бы выскочили с сайлентблоков:

а этому совсем поплохело

Как это и было у Spiridonich и ему пришлось в полевых условиях снимать тягу и сажать сайлентблок на место:

однажды, на далеком далеком полуострове…

На мой вопрос к производителю «почему так происходит?» мне был дан ответ, что сайлентблоки ставятся стандартные БТР/Балаково и потому все претензии к ним, а не к тягам (что в некоторой степени закономерно собственно)). На мой вопрос «как сделать так, чтобы не повторилось?» мне была дана рекомендация поставить полиуретановые сайлентблоки. Т.к. надежность самих тяг меня вполне устраивала (надежность узлов у меня в приоритете), я решил попробовать полиуретан, а там думал, что эксплуатация покажет, что к чему и что делать дальше.

При снятии сайлентов и покупке тоже не дешевых полиуретановых сайлентблоков (polyurethan.ru) была выявлена следующая картина — как видим, то ли сайлентблоки стояли такого качества, то ли это их так раздавило от нагрузок, но явно видна разница на 1-1,5-2 мм:

разница, бьющая в невооруженный глаз

В общем, запрессовал я эту недешевую красоту напосмотреть:

с надеждой на лучшее

Следующим откровением для меня стало… оторванные сколхоженные мною уголки крепления коротких тяг:

Для меня до сих пор загадка, как я мог СОБСТВЕННОРУЧНО В ЗДРАВОМ УМЕ И РАССУДКЕ (как мне казалось)) СМОТРЯ НА ЭТО СВОИМИ ГЛАЗАМИ ВЗЯТЬ И ПРИВАРИТЬ УГОЛКИ ИЗ 3 ММ СТАЛИ К МЕТАЛЛУ ДНИЩА В 0,8 ММ?! У меня еще мелькала мысль об усилителях, но видимо бешеная гонка со временем в подготовке к поездке и усталость критически сказались на способности разумно мыслить.

В общем по итогу работы в два раза больше, беру болгарку и вперед, зачищаем:

Далее вырезаю усилитель из 2мм стали и аккуратненько привариваю к гораздо большей площади + завязываю на лонжерон + на усилитель сажаю уголки:

колхоз версии 2.0

Так же теперь приходится снимать бак и проваривать изнутри для надежности:

вид из салона под баком

Обрабатываю снаружи и внутри мастикой со всяким антикорром:

В итоге через год эксплуатации и в т.ч. пройденное Приэльбрусье 2015 (4000 км) состояние сайленблоков из полиуретана на данный момент выглядит так:

А проблемный узел теперь выглядит так:

долго и правильно

Далее, в сети так же сотни свидетельств о погнутых тягах панарах. Покупать и ставить регулируемую не стал — так же полно свидетельств, как ее гнет и обламывает именно по узлу регулировки. Потому пошел простым колхозным путем — сначала разрезал, выпрямил и заварил свою панару, потом взял, и обварил ее уголком для усиления:

Места крепления панары так же усилил:

колхоз в процессе

В итоге после двух лет эксплуатации и Кольского + Приэльбрусья узел и сайленты на панаре выглядят так:

А это внешний вид тяг на машине:

брутальные тяги брутальной машине

Есть мнение, что такие тяги несколько жестковаты, по сравнению с тягами из круглой трубы, которая лучше работает на кручение. Частичным свидетельством этого, я думаю и является в т.ч. разбитые за такой короткий срок стандартные сайлентблоки из резины. Но пока на полиуретанах меня все устраивает, тем более, что разбитый сайлентблок, на мой взгляд, заменить гораздо легче, чем заменить (возить) согнутую тягу или варить в полевых условиях оторванное ухо тяги. А-образник не стал ставить в принципе, т.к. это значительное снижение надежности, хоть и при увеличении артикуляции.

2. Замена втулок реактивных тяг в Шевроле Ниве (ВАЗ 2123)

Пробег перевалил за 60000 и на кочках стал слышен стук в задней подвеске. На ТО5 приговорили к замене весь комплект тяг из-за порванных резинок, но я решил сэкономить. Вместо покупки нового комплекта тяг за 1500 рублей взял комплект резиновых втулок за 300. Поскольку я по грязи езжу не часто — мне такой вариант приемлем, иначе лучше взять более дорогой комплект усиленных тяг. В продаже бывают комплекты резинок для копейки и для нивы. В копеечном комплекте есть и большие резинки в длинные тяги и малые резинки в «косточки» и панару, в нивском комплекте они все большие. Подойдёт любой комплект, с завода ставится копеечный, я себе купил нивский.

За раз, более одной реактивной тяги лучше не снимать! У меня все гайки открутились без особых проблем с WD-40, но они могут и сильно закисать.

Для начала нужно сделать «пулю», для чего был найден вот такой болт:

заготовка для пули

И обточен на наждаке:

Потребуются комплект новых резинок, мыльная вода, тиски, торцевые головки в качестве оправок. Так же у братишки взял съёмник для них, но он почему-то не подошёл, использовал только его оправку.

Материалы и инструменты

Пулей выгоняем металлическую втулку

Выпрессовываем металлическую втулку

Старую резинку выковыриваем напильником. Смазываем мыльной водой внутренности кольца тяги и новую резинку. После этого она запрессуется без особых сложностей:

Запрессовываем новую резинку. Полусферу слева использовать не обязательно

Металлическую втулку очищаем от грязи (я использовал наждак, стараясь не снимать металл), обмыливаем, надеваем на неё пулю и запрессовываем:

Запрессовываем металлическую втулку

Когда пуля упрётся в тиски — подставляем под неё торцевую головку и загоняем до конца. Аналогично меняем ещё 9 резинок

Как видите, ничего сложного, но всё же есть один момент: при снятии тяги панара её правый болт упрётся в чашку пружины. Чтобы его вынуть нужно или нагрузить правый задний угол машины или поддомкратить правый кронштейн панары:

вынимаем правый болт на панаре

При установке на место панары удобнее начать с правой стороны. Болты лучше ставить так, как их поставили на заводе (гайкой назад) — это даст возможность выбить их молотком если закиснут в будущем.

После замены резинок подвеска работает отлично, ничего не бренчит

Сайлентблоки Шевроле Нива. Устройство и назначение. Замена.

Несмотря на то, что некоторые работы по ремонту подвески автомобиля выполняются по регламенту, не исключены и внеплановые вмешательства. В каждом автосервисе имеется прайс-лист, где указана стоимость той или иной услуги без учета стоимости запчастей. Среди всего перечня значится замена сайлентблоков. Не каждый автовладелец знает, что это за узел и для чего он служит. Между тем, работа эта дорогостоящая, поэтому большинство автомобилистов предпочитают проводить подобные манипуляции самостоятельно. Если, к примеру, заменить сайлентблоки Нивы Шевроле самостоятельно, то на ремонте передней подвески удастся сэкономить несколько тысяч рублей.

Устройство и назначение сайлентблока

При движении автомобиля по дороге, а особенно при движении его по неровностям, подвеска принимает на себя огромные нагрузки. При этом некоторые узлы подвески должны оставаться подвижными. Речь идет о рычагах, причем не важно, многорычажная ли подвеска или система MacPherson.

Когда рычаг вращается относительно точки опоры, мы говорим о шарнирном соединении. Но рычаг подвески автомобиля испытывает на себе осевые, радиальные и угловые нагрузки. При этом все колебания необходимо гасить, а не передавать на кузов. В таких случаях роль шарнира выполняет сайлентблок. Принцип устройства всех сайлентблоков одинаковый. Различаются они лишь формой или размером. Он представлен двумя концентрическими втулками, между которыми находится резиновая(полеуритановая) вставка. Резина относительно втулок неподвижно закреплена, и вибрировать она может только за счет собственной упругости.

Таким образом, сайлентблок дает возможность не просто шарнирного, а упругого соединения рычага и оси. Они бывают нескольких видов. Некоторые из них не имеют внешней обоймы. Резиновое изделие запрессовывается в проушину рычага (под рычагом мы здесь понимаем любое вращающееся тело), но принцип его работы при этом не изменяется.

Диагностика неисправностей сайлентблоков

Точно указать ресурс сайлентблоков невозможно, ведь все зависит от качества резиновой вставки и условий эксплуатации автомобиля. Но каждый понимает, что рано или поздно придется выполнить их замену. Существует несколько способов самостоятельной диагностики. Все эти способы можно реализовать комплексно, чтобы вынести точный вердикт относительно ремонта.

Прежде всего, хотелось бы отметить, что неисправный сайлентблок служит причиной снижения управляемости автомобиля на трассе, а также вызывает посторонние шумы или стуки в подвеске.

Любой водитель сразу же почувствует изменения в худшую сторону. Но подобные симптомы проявляются и при неисправности шаровых опор, так что придется действовать методом исключения.

  • Для удобства следует вывесить колесо. Придавая ему переменные усилия в верхней и нижней точках, нужно покачивать ступицу в вертикальной плоскости. Наличие люфта очень легко определяется. Важно убедиться, что источником этого люфта служит именно сайлентблок, а не шаровая опора.
  • Необходимо визуально осмотреть весь узел крепления рычага. На резинках допускаются мелкие трещины, но крупных разрывов быть не должно. Разрыв ободка резины, которая видна из-под втулки, — это еще не повод для беспокойства, но признак скорого выхода из строя сайлентблока.
  • Ось вращения рычага и ось сайлентблока должны совпадать. Если они находятся под углом друг к другу, то это говорит о том, что резина начала разрушаться, и под нагрузкой внутренняя втулка относительно внешней сместилась.

Некоторые мастера советуют монтажкой распереть рычаг и покачать его. Но сделать это на нагруженной подвеске проблематично, поэтому приведенных способов диагностики вполне достаточно.

Как заменить сайлентблоки Нивы Шевроле

Самостоятельная замена является достаточно трудоемким занятием. Даже если в описании все так просто, то в реалии придется потратить свое время. Сложность заключается в том, что зачастую трудно извлечь болты крепления рычага. К тому же запрессовка и выпрессовка сайлентблоков должна проводиться с помощью специальных устройств. В остальном алгоритм можно представить в виде пошаговой инструкции.

Вывешивается одна сторона автомобиля на домкрате, а колесо снимается.

Вторым домкратом сжимается пружина. Для этого необходимо подставить домкрат под нижнюю чашку и начинать поднимать автомобиль.

Устанавливаются пружинные стяжки.

Нижний рычаг опускается, и крепление стабилизатора снимается.

Откручивается нижняя шаровая опора. Если гайка не поддаётся сразу, используйте WD-шку.

Снимается пружина, и откручивается гайка нижнего рычага.

Снимается болт рычага (необходимо запомнить количество шайб и как они стояли).

Выпрессовываются старые и запрессовываются новые сайлентблоки. Для этого можно использовать пресс или специальное приспособление.

Место, куда будет запрессована внешняя втулка, обрабатывается наждачной бумагой и смазывается литолом.

Устанавливается нижний рычаг.

Снятие верхнего рычага является продолжением всех работ, поэтому пружина не устанавливается. Откручивается верхняя шаровая опора. Предварительно очистите резьбы щеткой по металлу и обработайте WD-шкой.

При этом ступицу следует подвязать проволокой, иначе повредится тормозной шланг.

Откручивается гайки верхнего рычага.

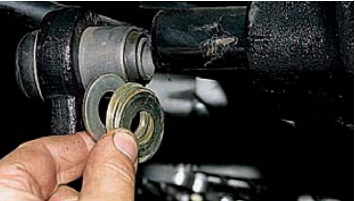

Снимается рычаг. Обратите внимание на регулировочные шайбы. Ни в коем случае не убирайте их.

Выпрессовываются и запрессовываются сайлентблоки.

После запрессовки сайлентблоков выполняется сборка подвески

После сборки необходимо посетить автомастерскую для выполнения работ по развал-схождению. Иначе придется часто менять резину.

Рекомендации

Для того, чтобы извлечь закисший болт, его приходится нагревать газовой горелкой. Так как он сидит одновременно в обеих втулках, то его распиливают пополам болгаркой. Сайлентблоки перед выпрессовкой часто приходится выжигать. При этом внутренняя втулка освободится, а внешнюю втулку можно пропилить ножовкой по металлу. Несмотря на сложности, при желании каждый сможет справиться с этой работой.

Сайлентблоки Нива Шевроле: какие выбрать и как поменять верхние шарниры передних рычагов своими руками?

Чтобы заменить сайлентблоки на «Нива Шевроле» достаточно элементарных слесарных навыков и стандартного набора инструментов. Вы узнаете как поменять шарниры своими руками, прочитав данную статью.

Назначение и конструкция

Резинометаллические шарниры (сайлентблоки) применяются для соединения деталей подвески автомобиля (рычагов, осей, реактивных тяг задней подвески). Они гасят колебания и ударные нагрузки, возникающие во время езды.

Детали изготавливаются в виде пары втулок с эластичной вставкой между ними.

В магазинах имеются сайлентблоки передних рычагов на Шеви Ниву двух типов. Первый характерен для моделей, выпущенных до 2008 года. Далее конструкция верхних резинометаллических шарниров не изменилась, а у нижних передних выросли внутренний и внешний диаметры на 2 и 7 мм соответственно. Это позволило вдвое увеличить ресурс деталей.

Важно: верхние сайлентблоки нового и старого образца на «Шниву» взаимозаменяемы с нижними от «классики». При покупке нужно обращать внимание на диаметр нижних «нивовских» шарниров.

Какие лучше выбрать?

Увеличенные нижние шарниры не подходят к рычагам и осям передней подвески автомобилей, выпущенных до 2008 года. Поэтому выбирать можно лишь тип вставки — классическая (резина) или новая (полиуретан).

Преимущества и недостатки полиуретановых сайлентблоков

Применение полиуретановых шарниров имеет следующие положительные моменты:

  • полиуретан медленнее стирается;
  • материал не рассыхается при нагреве;
  • полимер не теряет свои свойства под воздействием моторного масла и другой агрессивной химии.

Однако полиуретановые сайлентблоки на «Шевроле Нива» имеют заметные недостатки:

  • нагрузки на скручивание, возникающие в узле, быстро разрушают материал (чтобы это не происходило, в шарнирах нового образца применяется более толстый слой полиуретана);
  • полиуретановые сайлентблоки стоят значительно дороже резиновых (до 5 раз);
  • низкая морозоустойчивость — при морозе ниже -20 градусов материал становится твердым и часто рвется при скручивании.

Поэтому невозможно однозначно сказать какие шарниры лучше подойдут вашему авто. Все зависит от условий эксплуатации и конструкции крепления нижних передних рычагов.

Mitsubishi MB633820 на «Шниву»

Верхние сайлентблоки Mitsubishi заслуженно считаются одними из лучших полиуретановых шарниров.

Производитель с мировым именем сумел учесть физические особенности полимера и представил на рынок морозостойкие детали, поэтому MB633820 — лучший сайлентблок для тех, кто не жалеет средств на комфорт и безопасность передвижения.

Диагностика неисправности

Чтобы проверить состояние сайлентблоков реактивных тяг и передних рычагов, необходимо:

  • поддомкратить автомобиль либо вывесить на подъемнике;
  • произвести визуальный осмотр (вставка не должна иметь трещин и разрывов);
  • покачать рычаги, чтобы убедиться в отсутствии люфта.

Замена

Для выполнения работ вам понадобится гараж с ямой, а также стандартный набор инструментов.

Необходимые инструменты и материалы

Прежде всего, нужно запастись новыми сайлентблоками. Также рекомендуется купить болты и гайки крепления рычагов, чтобы не использовать старые.

Из материалов и инструмента понадобится:

  • средство WD-40;
  • воротки на ½” и 1/4″;
  • рожковые ключи и головки с 13 по 24;
  • крепкий вороток и труба, чтобы увеличить момент кручения;
  • домкрат бутылочного типа;
  • съемник;
  • зубило;
  • молоток.

Порядок проведения замены

Работа выполняется последовательно для правых и левых передних рычагов в следующем порядке:

1. Поднять авто на домкрате и снять колесо.
2. Установить опору под нижний рычаг;
3. Поднять нижний рычаг домкратом или немного опустить автомобиль, чтобы нагрузить подвеску;

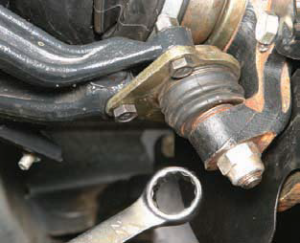

4. Отвернуть гайки болтов, которыми шаровый шарнир крепится к верхнему рычагу (3шт)

5. Отвернуть гайки болтов, которыми ось верхнего рычага крепится к кронштейну поперечины передней подвески

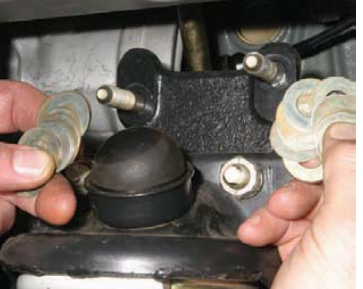

6. Снять рычаг, и обязательно нужно обратить внимание на регулировочные шайбы, установленные на болтах крепления оси, запомнить их расположение и количество;

7. Отвернуть гайки крепления оси верхнего рычага;

8. Далее снять с оси гайки и шайбы;

9. Выпрессовать старые сайлентблоки из проушин рычага с помощью специального съемника;

10. Запрессовать новые сайлент-блоки

Сборка узла выполняется в последовательности, обратной разборке.

Важно! Окончательно затягивать сайлентблоки нужно после того, как авто будет снято с домкрата.

Видео: замена сайлентблоков верхних рычагов на Ниве

Ниже приведено видео с подробной инструкцией по снятию и монтажу резинометаллических шарниров:
