Замена задней полуоси нива шевроле

Особенности замены подшипника полуоси Нивы Шевроле своими руками

Владельцы популярного вседорожника Нива Шевроле часто используют автомобиль по своему прямому назначению – преодолевают бездорожье, грязь, броды, снег. В результате такой активной эксплуатации быстро выходят из строя детали подвески, трансмиссии, сальники и подшипники.

Слабое место конструкции — подшипник задней полуоси, который может потребовать замены на Шевроле Нива уже через 30-40 тыс. км. Несмотря на рекомендацию завода по замене всей полуоси в сборе, большинство автолюбителей предпочитают менять отдельно сальник и опорный шарикоподшипник. Несложная операция обходится в разы дешевле, чем покупка и установка всего узла в сборе. Разберем порядок действий по замене задней полуоси на автомобилях семейства Нива.

Когда и почему выходит из строя подшипник полуоси на Нива Шевроле

Свою историю Chevrolet Niva ведет от обычной Нивы или ВАЗ 2121, которая встала на конвейер более 40 лет назад. В свою очередь этот вазовский внедорожник разработан на узлах и агрегатах ВАЗ 2106 и имеет много общих с ним конструктивных решений — как удачных, так и сомнительных. Слабым местом стали шарикоподшипники задней полуоси.

Подшипник размещен внутри чулка заднего моста ближе к ступице и запрессован с натягом на полуось. Второй конец полуоси свободно входит в дифференциал заднего редуктора и ничем там не фиксируется. Со стороны колеса полуось крепится пластиной с 4 болтами. Поэтому при езде по бездорожью или установки колес большего диаметра на сам подшипник действуют как осевые, так и радиальные силы. Этой нагрузки достаточно, чтобы быстро прикончить относительно слабый однорядный подшипник. Если на жигулях эта проблема стоит не так остро, то на более массивном автомобиле поломка встречается гораздо чаще.

Основные причины выхода из строя:

  • неаккуратная езда на бездорожье, особенно в сочетании с резкими ударами;
  • преодоление бродов и попадание влаги внутрь моста;
  • износ сальника и попадание масла из заднего редуктора;
  • смещение запорного кольца из-за его неправильной установки или брака;
  • радиальное биение полуоси (обычно возникает из-за деформации самого вала);
  • повреждение посадочных площадок на полуоси или внутри чулка моста;
  • установка колес большего диаметра и вылета, чем рекомендуемые заводом.

Важно! Допустимый заводом осевой люфт полуоси не должен превышать 0,7 мм. Радиальный люфт не допускается и выступает основанием для замены подшипника.

Выявляем неисправность на ВАЗ 2123

Как говорят гаражные мастера – “Стук всегда вылезет наружу”. Дожидаться этого не стоит, иначе придется вызывать эвакуатор или ремонтировать узел в полевых условиях. На самом деле диагностировать неисправность легко самостоятельно. Первый признак разрушения подшипника – это повышенный шум, неприятные металлические звуки со стороны ступицы, повышенный нагрев металла в месте его установки.

Внимание! Кроме подшипников на полуосях в заднем мосту автомобиля ВАЗ2121 и Нива Шевроле, есть также подшипники в дифференциале и редукторе. Шум может исходить от них или от изношенной главной пары.

Точно определить источник шума помогут следующие действия:

  • вывешиваем заднее колесо, подняв на домкрате автомобиль;
  • начинаем прокручивать руками колесо (КПП в положении нейтраль) — посторонний шум при этом недопустим, вращение должно быть легким без закусывания;
  • потяните колесо на себя, люфт в осевом направлении более 1 мм говорит об износе обоймы подшипника и скорой его поломке;
  • течь масла из-под резинки сальника полуоси также служит основанием для снятия и разборки узла с последующей дефектовкой.

Не стоит затягивать с ремонтом, если появился хотя бы один из этих признаков. Экономия в этом случае сомнительная, а разрушившийся в движении подшипник может вылиться в дорогостоящий ремонт с заменой всей полуоси в сборе.

Пошаговая инструкция по замене подшипника полуоси

Перед тем как приступить к снятию и замене неисправного узла необходимо подготовить инструмент и приобрести новый подшипник, сальник, стопорную шайбу. Старые придется разрезать или сбивать молотком, поэтому повторно использовать их не получится.

Сам шарикоподшипник однорядный, относится к распространенной 500 серии. Его серийный номер 180508 у отечественных или 62208-2RS у иностранных производителей. Артикул завода изготовителя – 2121-2403080. Импортные аналоги есть у SKF, FAG, NSK и других, а стоимость не превышает 900-1000 рублей за штуку.

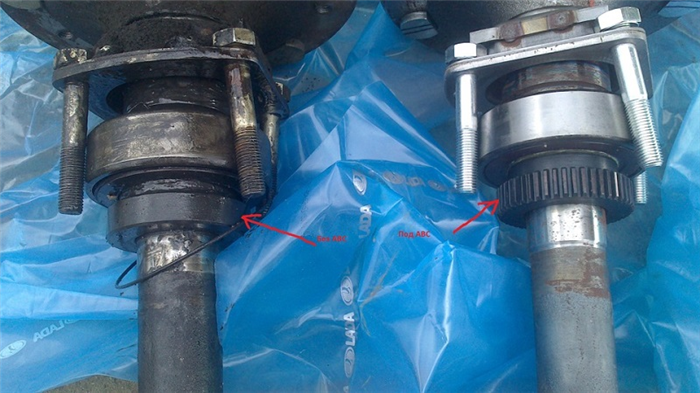

Важно! Подшипник для автомобилей Нива с ABS и без нее одинаковый, отличия заключаются в запорных кольцах (гладкая поверхность без АБС, со шлицами для комплектации с АБС). Также подходит деталь от простой Нивы ВАЗ 2121 и её модификаций.

Необходимый инструмент для ремонта своими руками

Замена подшипника полуоси Нива Шевроле не всегда проходит гладко, поэтому заранее стоит позаботиться о наличии специального инструмента.

Нам понадобятся:

  • набор ключей и отверток;
  • болгарка;
  • обратный молоток или инерционный съемник;
  • слесарный инструмент – молоток, зубило, напильник;
  • газовая горелка или паяльная лампа;
  • труба диаметром 40 мм и около метра длиной, толщина стенки 3-4 мм;
  • смазка типа литол24 или аналоги.

Разборка узла и демонтаж шарикоподшипника

Автомобиль устанавливаем на ровную площадку или вывешиваем на подъемнике. Обязательно ставят противооткатные упоры, а поднятую сторону машины дополнительно опирают на надежное основание, например, несколько толстых брусков или специальную треногу. Усилия при демонтаже прикладываются большие, и есть риск уронить автомобиль с неустойчивой опоры.

Порядок действий по снятию задней полуоси:

  1. Снимаем колесо с неисправной стороны.
  2. Откручиваем болты крепления тормозного барабана. Если барабан не снимается руками эти болты можно использовать в качестве съемника, вкрутив в специальные отверстия. Или аккуратно выбиваем молотком через деревянную прокладку.

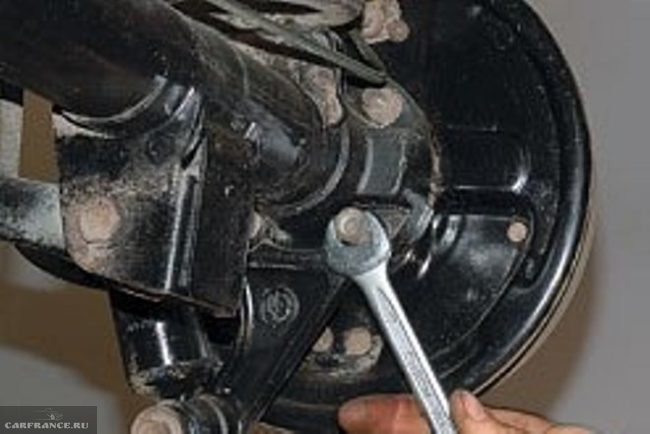

  3. Ступицу удерживает 4 болта крепления на 17, подобраться к которым можно с обратной стороны защитного кожуха тормозного механизма. На этом этапе можно визуально оценить величину осевого зазора в подшипнике.
  4. Открутив болты, приподнимаем задний мост так, чтобы масло из редуктора не вытекло через чулок.
  5. Выдергиваем полуось ударным съемником или обратным молотком. Можно использовать запаску в качестве инерционного съемника. Для этого накидываем диск и слегка наживляем гайки. Энергичными рывками на себя стаскиваем полуось с места.
  6. Достаем полуось вместе с резиновым уплотнителем. Тормозные колодки подвешиваем за проволоку к элементам подвески.
Читать еще:  Замена масла в заднем мосту нива шевроле

Осматриваем полуось на наличие механических повреждений, не погнута ли она и состояние шлицевых соединений, тогда лучше заменить полуось на новую. В остальных случаях просто заменяют подшипник и сальник.

Замена подшипника на снятом валу

Конструкция стопорного кольца не позволяет просто так снять его. Он устанавливается с термонатягом, поэтому повторное использование и разбор без нарушения целостности невозможен:

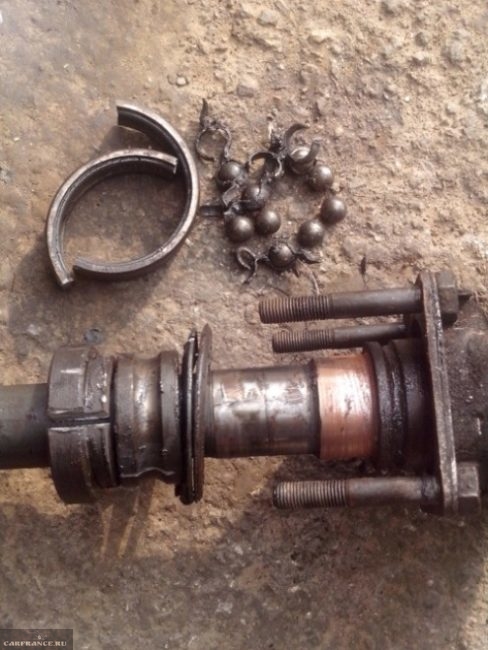

  1. Болгаркой разрезаем старую шайбу, можно вместе с обоймой подшипника. Лучше всего надрезать кольцо, а окончательно удалить при помощи зубила и молотка. Так минимален риск повреждения полуоси.
  2. Очищаем посадочное место от остатков смазки, ржавчины и грязи.

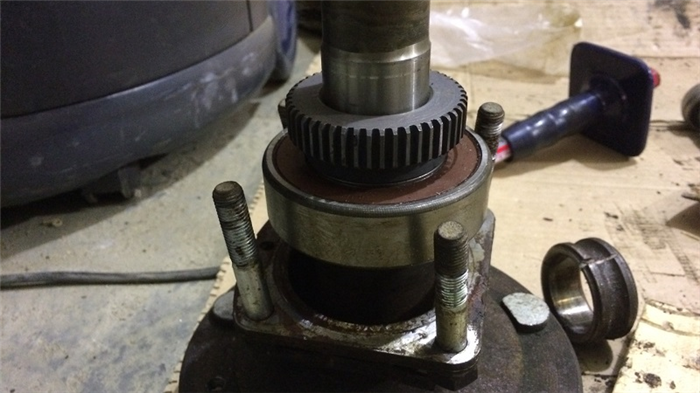

  3. Полуось устанавливаем вертикально на ровную поверхность. Шарикоподшипник запрессовываем легкими постукиваниями до его соприкосновения с буртиком. Вращение внутренней обоймы относительно оси не допускается.
  4. Теперь устанавливаем стопорную шайбу на место. В холодном состоянии она не должна садиться на полуось. Для придания ей пластичности нам потребуется любая горелка или печь. Нагревать нужно до 250 градусов или цвета побежалости (темно-красный). Быстро берем нагретое кольцо плоскогубцами, помещаем на место и энергичными ударами молотка добиваемся совмещением с обоймой подшипника.
  5. Даем деталям остыть, проверяем легкость вращения.
  6. Устанавливаем сальник на место. Собираем полуось на место в обратной последовательности. Проверяем уровень масла в редукторе.

Совет! На заводе не всегда закладывают смазку в подшипник, поэтому перед запрессовкой проверьте наличие смазки или заложите новую (Литол, другая пластичная смазка).

Итоги

Заменять подшипник задней полуоси Шевроле Нива по силам автовладельцам с минимальными навыками авторемонта. Эти операции не потребуют специальных инструментов, замену можно производить на подходящей ровной площадке около гаража. Таким образом вы не только сэкономите на услугах сервиса, но и будете уверенным в качестве произведенных работ. Рекомендуется замену подшипника совмещать с прочим работами по обслуживанию заднего моста: ремонт тормозов, подвески, замена текущих сальников.

Как заменить подшипник полуоси Нива Шевроле у заднего моста (2123, 2121, 2131)

У Нивы Шевроле 4×4 за передачу крутящего момента от редуктора к колесам отвечает полуось, которая так же воспринимает радиальную и осевую нагрузку. Подшипник полуоси Нива Шевроле в этой конструкции является опорой, поэтому нагрузки в большей степени передаются именно на него — это служит причиной частых поломок.

Замена подшипника полуоси Нива Шевроле, операция, которая не рекомендуется заводом изготовителем. В официальном руководстве указано, что в случае поломки составляющих деталей оси, требуется заменить узел целиком.

Так как стоимость узла в сборе на много превышает стоимость подшипника, сальника и опорного кольца, владельцам целесообразнее менять шарикоподшипник отдельно.

В данном материале подробно изложена пошаговая инструкция по замене подшипника задней полуоси на Нива Шевроле (ВАЗ 2123) своими руками, а именно:

  • Как сделать диагностику и проверку;
  • Как правильно вынуть ось из моста и демонтировать старые детали;
  • Как установить новый шарикоподшипник на ось;
  • Как выбрать шарикоподшипник по производителю (с абс / без абс), цене, номеру, маркировке, артикулу и размерам;
  • Дополнительные рекомендации по выполнению ремонта с полезными видео (например, замена сальника).

Признаки неисправности и износа подшипника задней полуоси Нива Шевроле

Как было сказано в начале статьи, на подшипнике полуоси заднего моста Нива Шевроле сосредоточены нагрузки радиального и осевого типа.

Так как сам шарикоподшипник радиальный, это означает, что осевые нагрузки должны быть минимальны или отсутствовать, но они появляются в случае возникновения люфта внутренней обоймы по посадочной поверхности. Так же люфт появляется внутри самого подшипника, когда изнашивается дорожка качения, шарики, сепаратор.

Другие причины поломки:

  1. Износ и протечка сальника;
  2. Попадание грязи и влаги;
  3. Биение вала;
  4. Перемещение запорной (стопорной) планшайбы по шейке вала, в результате чего появляется люфт у подшипника;
  5. Дисбаланс вала.

Меняем подшипник полуоси на Нива Шевроле: номер подшипника и артикулы

Полуоси в заднем мосту Нива Шевроле испытывают очень серьёзные нагрузки. Порядочно достаётся и сальникам, и, естественно, подшипникам, о которых сегодня и пойдёт речь. Если идёт разговор об их замене, завод изготовитель скромно советует менять их вместе с полуосями. Стоит это недешево, поэтому сегодня будем пробовать делать замену подшипника полуоси на Нива Шевроле, рассмотрим артикулы и производителей, послушаем советы специалистов.

Когда меняют подшипники на полуосях Нивы Шевроле

Поскольку наш автомобиль эксплуатируется зачастую в очень сложных условиях, нагрузки на подшипники очень высоки. Кроме нагрузок, подшипник может подвергаться атаке влаги, когда сальник полуоси выходит из строя. Тогда же из картера заднего моста может начать течь масло. В результате подшипник плохо смазывается, а консистентная смазка вымывается со временем.

Читать еще:  Развал схождение на шевроле лачетти

Прохрусты от заднего колеса свидетельствуют о выходе из строя ступичного подшипника.

Самым ярким симптомом выхода подшипника из строя будет повышенный шум на любых скоростях. В более тяжёлых случаях может наблюдаться как радиальный, так и осевой люфты.

Завод допускает осевой зазор полуоси не более 0,7 мм , но чаще всего полуось скажет о разрушении подшипника сильным шумом и треском.

При первых симптомах неисправности подшипника нужно приступать к замене.

Номера и артикулы

К счастью, подшипник полуоси — не самая дефицитная деталь. Он один из самых востребованных из 500-й серии однорядных подшипников и выпускается огромным количеством заводов на территории СНГ, а также во многих странах Европы. Его промышленный индекс — 180508 , индекс его зарубежных аналогов — 62208-2RS . Автозаводской артикул — 2121-2403080 .

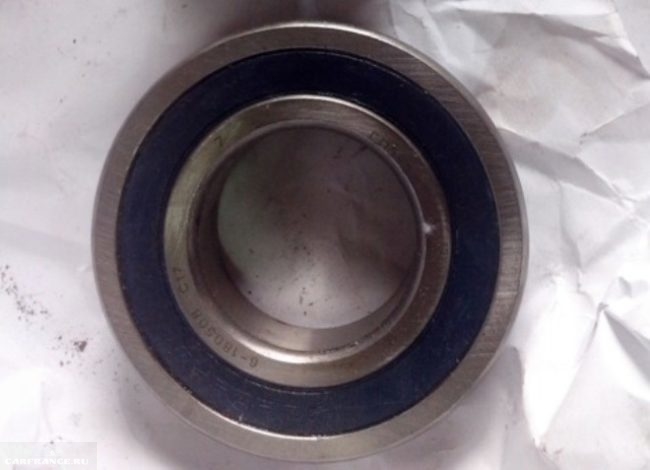

Подшипник полуоси — 180508.

Технические параметры подшипника такие:

  • диаметр внутренней обоймы — 40 мм;
  • диаметр наружной обоймы — 80 мм;
  • ширина обоймы — 23 мм;
  • масса — 440г;
  • подшипник имеет 9 шариков диаметров 12,7 мм;
  • номинальная частота вращения — 5600 об/мин.

Лучшие импортные производители — NSK (62208DD), FAG, SKF, SNR. Средняя цена подшипника отечественного производства — 200-250 рублей . Дешевле покупать не стоит, поскольку это будет некачественный Китай или откровенный неликвид. Импортные аналоги могут стоить до 800–1000 рублей . Собственно, по этим параметрам легко подобрать подходящий подшипник для полуоси Шнивы.

Снимаем полуось, подбираем инструмент, расходники и приспособления

В первую очередь стоит обратить внимание, что во время замены подшипника нужно устанавливать не только его, но и новые сальники полуоси, новые стопорные кольца. Для автомобилей с ABS и без неё стопорные кольца отличаются — на машинах без антиблокировочной системы стопорное кольцо полуоси имеет гладкую поверхность, а в машинах с ABS — стопор со шлицами. Перепутать их невозможно. Собираем инструмент и приспособления:

  1. Болгарка.
  2. Стандартный набор инструментов и отвёрток.
  3. Инерционный съёмник полуоси.

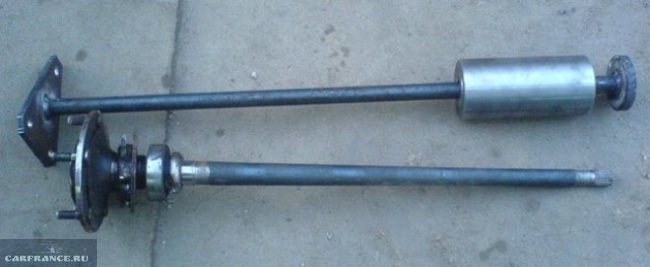

Инерционный съемник полуоси.

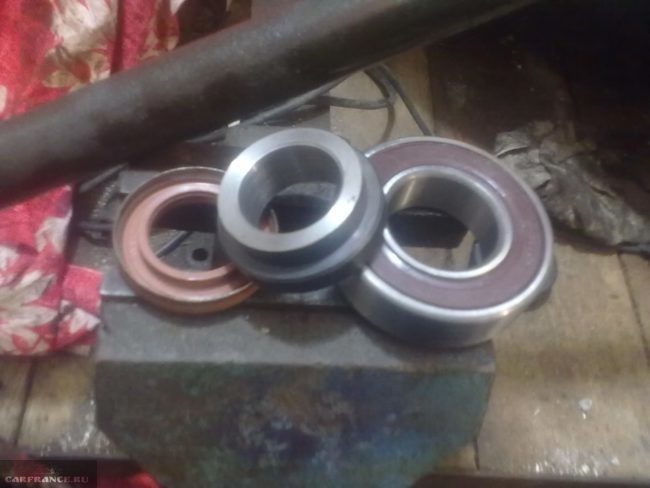

Новый комплект — сальник, стопорное кольцо и подшипник.

Инструмент подобран, теперь можно снимать полуось. Делается это в такой последовательности:

  1. Устанавливаем машину на ровную поверхность, под передние колеса устанавливаем противооткатные упоры.
  2. Срываем крепление колеса, поддомкрачиваем автомобиль, устанавливаем под задний мост подставку.
  3. Снимаем колесо и откручиваем винты крепления тормозного барабана.

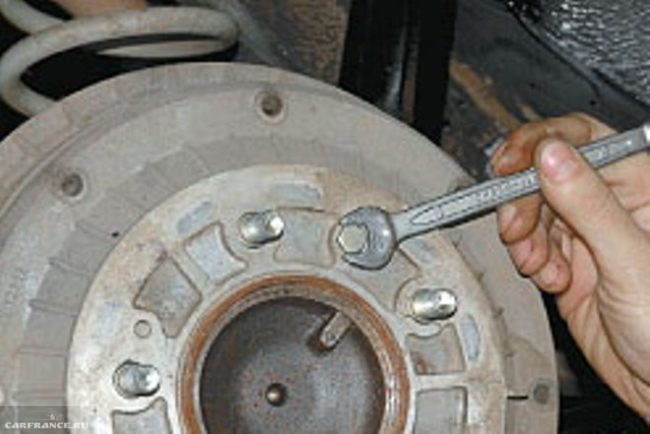

Выворачиваем болты крепления тормозного барабана к полуоси.

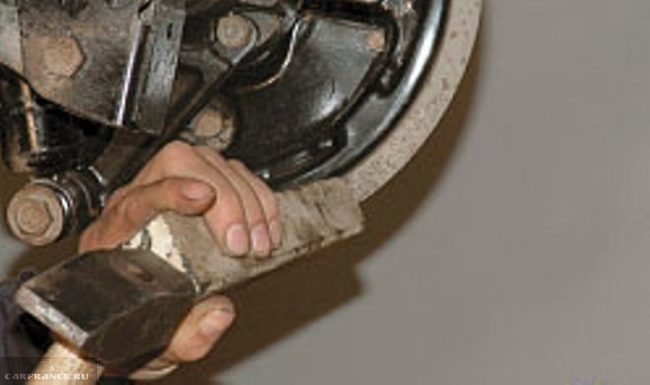

Сбиваем тормозной барабан, используя деревянный брусок.

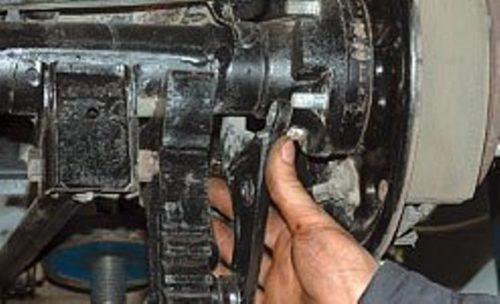

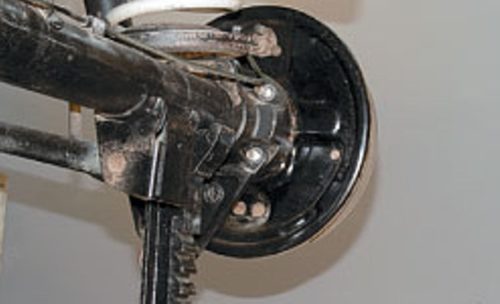

Отворачиваем четыре гайки болтов пластины крепления подшипника полуоси.

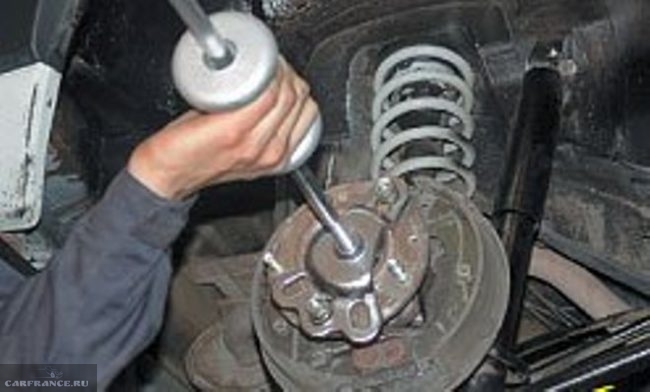

Снимаем полуось при помощи инерционного съемника.

Доставая полуось, нужно стараться не повредить сальник, если менять его нет желания или необходимости. После этого весь тормозной механизм подвешивается на пружину с помощью проволоки.

Меняем подшипник полуоси Шевроле Нива

Полуось демонтирована, теперь стоит осмотреть её внимательно. Если она требует правки или на её поверхности есть трещины и механические повреждения, она подлежит замене. Также внимательно осматривается шлицевая часть полуоси. При любых повреждениях полуось придётся заменить. Если с полуосью все в порядке, меняем подшипник и стопорное кольцо:

    Подшипник и стопорное кольцо запрессованы на полуось с термонатягом, поэтому для их удаления придётся применять болгарку и зубило. Зажимаем полуось в тиски.

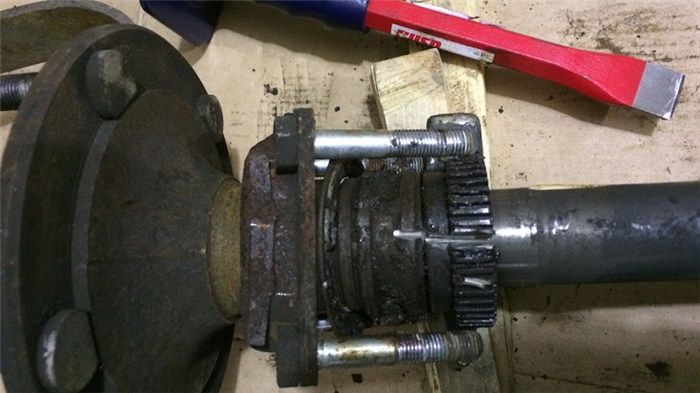

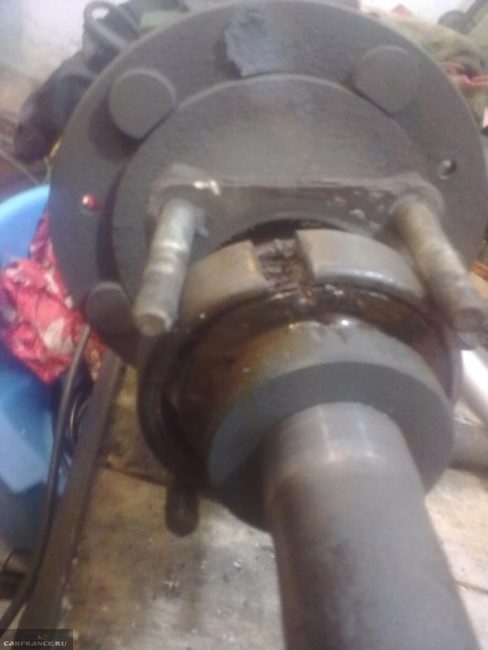

Зажимаем полуось в тисках и пилим старый подшипник болгаркой.

labavto.com

Нива Шевроле – четырехприводный автомобиль. Вращающийся момент от редуктора к колесным парам передается через полуось. Функцию опоры в узле выполняет подшипник, поэтому на него приходится значительная нагрузка. Завод-производитель не рекомендует менять только подшипник при его износе, а производить замену полуоси в сборе. Стоимость узла превышает стоимость одной детали в несколько раз. Поэтому выгоднее заменить только подшипник. Замену можно выполнить своими руками, имея обычный инструментарий и пользуясь пошаговой инструкцией.

Диагностика и признаки неисправности подшипника

Перед тем как решать проблемы с шароподшипником полуоси, следует ознакомиться с конструкцией моста и полуоси.

Полуось заднего моста внедорожника испытывает осевую и редукторную нагрузки. Ее шароподшипник является радиальным, поэтому на него в основном приходятся нагрузки радиального типа. Осевые должны либо отсутствовать, либо быть минимальными. Но они увеличиваются при появлении люфта в шароподшипнике при износе его элементов, а также когда возникает люфт внутри обоймы по посадочной поверхности.

Существует ряд других неисправностей:

  • бьет вал;
  • попадание влаги и грязи;
  • течет масло из картера заднего моста;
  • протеска сальника по причине износа;
  • сползание запорного кольца по шейке вала, подшипник начинает болтаться;
  • возникновение дисбаланса вала.

Диагностика проводится согласно инструкции:

  1. С помощью домкрата поднимают авто и вывешивают колесо.
  2. При раскручивании колесо должно вращаться легко, бесшумно, без заеданий.
  3. Взяв колесо с обеих сторон руками, нужно подвигать его в разные стороны. При наличии люфта более 1-2 мм, необходимо снять полуось, чтобы проверить работоспособность шароподшипника. Производитель разрешает осевой зазор полуоси не более 0,7 мм.

Основной признак проблем с подшипником полуоси – повышенный шум со стороны колеса во время движения, а также появление вибрации на небольших скоростях, скрежета и стука. Как только появились признаки неисправности подшипника, необходимо срочно принимать меры: менять полуось или только подшипник. В нашем случае интересен второй вариант.

Закупаем материалы и готовим инструменты

Для проведения замены необходимо купить новую деталь. Шароподшипник полуоси внедорожника Шевроле Нива – популярная деталь и выпускается в большом количестве как заводами СНГ, так и стран Европы, поэтому проблем с его покупкой не должно возникнуть. Заводской артикул изделия – 2121-2403080, по ГОСТу – 6-180508АК2УС9, импортные изделия имеют индекс 62208-2RS.

Шароподшипник имеет следующие технические характеристики:

  • частота вращения — 5600 оборотов в минуту;
  • обойма: диаметр внутри – 40 мм, с внешний – 80 мм, ширина – 23 мм;
  • масса – 440 г;
  • шарики: количество – 9 шт, диаметр – 12,7 мм.

Зарубежные аналоги качественнее, но дороже. Если экономить, то лучше покупать изделия отечественных производителей. Самые дешевые подшипники китайские, но они совсем ненадежные.

Следует помнить, что при замене нужно также менять сальники и стопорные шайбы. При покупке запорных колец нужно обращать внимание для какой Нива Шевроле они предназначены: с АБС или без. Они имеют внешние отличия. С системой блокировки у колец поверхность имеет шлицы, без АБС она гладкая. При покупке на это нужно обратить внимание.

Лучше приобретать детали для замены в виде ремкомплекта.

Из инструментов для проведения процедуры понадобятся:

  • набор отверток;
  • комплект ключей;
  • плоскогубцы;
  • зубило;
  • болгарка;
  • домкрат;
  • приспособление для разогрева (газовая грелка, паяльная лампа на бензине);
  • специальный съемник полуоси;

  • зубило;
  • труба с диаметром от 40 до 45 мм, длиннее полуоси.

Снятие полуоси с заднего моста

Для удобства проведения работ внедорожник нужно установить на ровную площадку, подставить под переднюю пару колес подпорки, чтобы машина не покатилась. Во время снятия полуоси необходимо прикладывать значительные усилия, поэтому авто нужно надежно зафиксировать.

Первым делом необходимо демонтировать полуось. Для этого выполняем следующие действия:

  • Приподнимаем с помощью домкрата машину и ставим задний мост на опору.
  • Демонтируем заднее колесо с неисправной стороны.
  • Выкручиваем крепеж тормозного барабана.

  • Демонтируем его, сбивая с помощью молотка и деревянного бруска, который используем в качестве проставки, чтобы не повредить барабан.

  • На этом этапе проверяем люфт подшипникового узла, сдвигая полуось в осевом направлении.
  • Выкручиваем 4 крепежные гайки пластины, благодаря которой крепится шароподшипник полуоси.

  • Используя подставку, приподнимаем задний мост, чтобы избежать вытекания трансмиссионного масла из редуктора.
  • После этих действий освобождается кронштейн, фиксирующий амортизатор. Демонтируем кронштейн с болтов.

  • Воспользовавшись инерционным съемником, сдергиваем полуось с моста.

  • При отсутствии съемника надеваем колесо на полуось. Затем слегка прикручиваем гайки, оставляя расстояние между колесом и демонтируемой деталью. Дергая колесо на себя, пробуем выдернуть полуось из моста. Можно взять колесо потяжелее от другого транспортного средства, например, УАЗа.

Вынимать полуось следует аккуратно, чтобы не испортить сальник, если не планируется его замена. В заключение весь тормозной узел подвешиваем на пружину, закрепив его проволокой. После изъятия вала проверяем уплотнитель. Если он поврежден, то, когда мост будет находиться в горизонтальном положении, начнет течь масло, что недопустимо. Поэтому изношенную или испорченный уплотнитель нужно заменить. Осматриваем внимательно ось. Если она имеет трещины или другие механические дефекты, ставим вместо поврежденной детали новую. Если полуось исправна, меняем стопорное кольцо и шароподшипник.

Пошаговая инструкция по замене шароподшипника и запорного кольца

Для дальнейших работ помещаем полуось в тиски.

Так как детали запрессованы методом термонатяга, для их выпрессовки нужно приложить немало усилий. Сначала можно воспользоваться зубилом и молотком. Попытка может оказаться неудачной, если детали прикипели. Нагреваем элементы и снова пытаемся их сбить с помощью зубила.

Другой способ удаления деталей – воспользоваться болгаркой с малым диском. Можно распилить внешнюю обойму подшипника, затем раскалываем с помощью молотка и зубила запорное кольцо и внутреннюю обойму.

Выпрессовывать детали следует аккуратно, чтобы не повредить посадочное место на валу. Подпиливаем сепаратор и также удаляем его вместе с остальными деталями.

Перед установкой нужно очистить вал от загрязнений и ржавщины, проверить уплотнитель и смазать его небольшим количеством литола. Дальнейшие действия по установке новых деталей проводятся по следующему алгоритму:

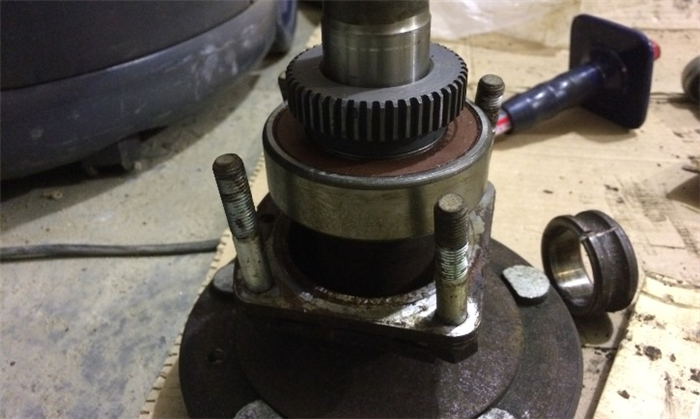

  • Работы производим на твердой поверхности. Устанавливаем новый подшипник на вал, сверху надеваем подходящую проставку для запрессовки, можно использовать старый подшипник.
  • Запрессовку шароподшипника выполняем с помощью трубы, которую приготовили, надев ее сверху. Ударяя молотком по торцу трубы забиваем деталь. Во время запрессовки недопустимо, чтобы вращалась внутренняя обойма. Периодически проверяем, чтобы не было перекосов.
  • Запрессовываем подшипник пока его торец не сравняется с бортиком.

  • Прогреваем около 10 минут запорное кольцо приготовленным нагревательным прибором. Деталь должна приобрести красный цвет, что соответствует температуре 200-250 градусов.

  • Плоскогубцами берем кольцо и надеваем на вал, подправляя его трубой. Забиваем до упора. Проверяем вращение шароподшипника, оно должно быть легким, без заеданий.
  • Когда полуось остынет, делаем замену сальника в тормозном узле.

Проведя все замены, устанавливаем обратно все элементы на их посадочные места.

Поменяв шароподшипник и запорное кольцо своими руками можно сэкономить на замене полуоси. Зная конструкцию узла и имея опыт авторемонтных работ на Нива Шевроле, выполнить замену несложно, хотя и придется потратить время и силы.
