Стеклоподъёмник для ВАЗ 2107

Стеклоподъёмники на ВАЗ 2107, как и на других автомобилях, являются необходимым элементом комфорта и управлением климата в салоне. Штатные стеклоподъёмники на передних и задних дверях в народе не слишком лестно именуются «костылями». Их пластиковые ручки при не слишком бережной эксплуатации автомобиля склонны обламываться, за ручку можно зацепиться краем одежды, и тогда может потребоваться замена деталей. Для тюнинга салона давно используются электростеклоподъёмники, пусть даже передних дверей. Их установка весьма желанна. В то время как пассажир ищет ручку, водитель с гордостью показывает на кнопку. О схеме подключения электростеклоподъёмников обязательно расскажем в следующих статьях.

Устройство стеклоподъёмника несложно, но имеются различия в устройстве механизма на передних и задних дверях. Спереди принципиальная схема его такова:

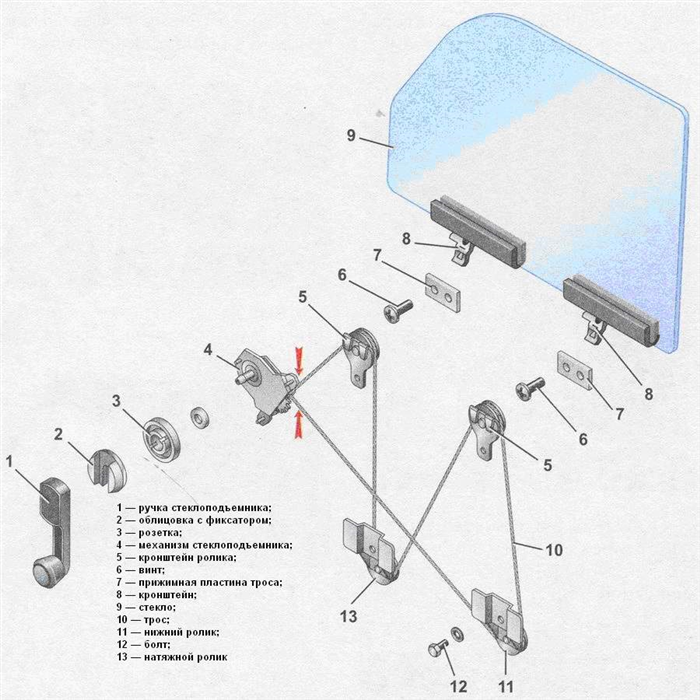

Схема может быть разделена на:

• внутренние части, к которым относятся ручка 1, облицовка и фиксатор 2, розетка 3;
• механизм стеклоподъёмника, к которому относятся сам звёздчатый механизм намотки 4, кронштейны 5, нижние ролики 11, натяжной ролик 13, болт 12;
• трос 10 – единственный гибкий элемент конструкции;
• механизм крепежа стекла – винты 6, прижимные пластинки 7.

Необходимо отметить, что в отличие от более старых моделей «классики», переднее стекло на ВАЗ 2107 представляет собой не четырёхугольник в виде параллелепипеда, а пятиугольник, так как на «семёрке» не предусмотрена отдельная форточка. Поэтому на «семёрке» изменена и установка, подача, и расположение троса. Дополнительно, как видно на рисунке, механизм подключения стекла на ВАЗ 2107 имеет четвёртый натяжной ролик, в отличие от трёх роликов на прочей «классике». Поэтому для того, чтобы снять стеклоподъёмник, нужно знать эти отличия. В этом случае ремонт будет несложным.

Работа стеклоподъёмника отрегулирована на заводе, возможна самостоятельная установка и замена, но при этом нужно выполнить её правильно. Иначе механизм будет заедать, или при работе будут возникать призвуки, такие, как похрустывание и треск. Поэтому перед тем, как выполнять ремонт своими руками, нужно внимательно изучить устройство.

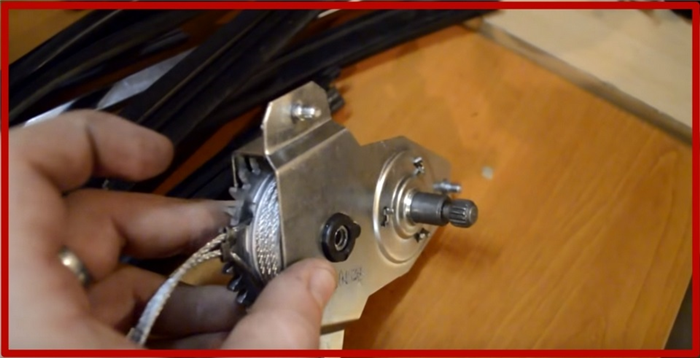

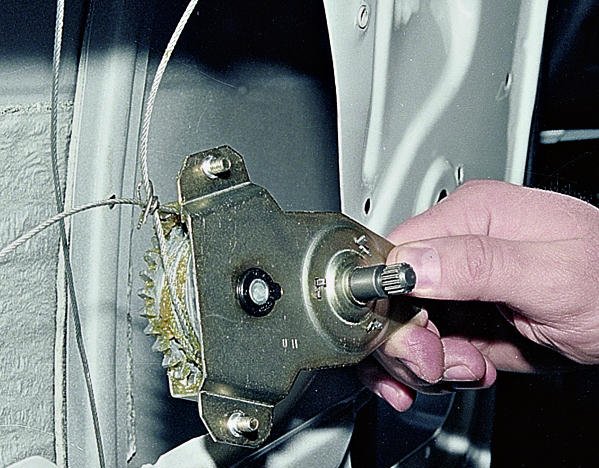

Так выглядит главная деталь – механизм стеклоподъёмника. Чтобы её снять, нужно вначале снять обшивку двери.

Схема расположения деталей механизма стеклоподъёмника задних стёкол.

Задние стёкла, в отличие от передних, опускаются не полностью, а остаётся около 5 см. Схема задних стёкол не отличается от таковой на остальных моделях «Жигулей». Этот механизм ставится не только на ВАЗ 2107 по той причине, что форма прямоугольника задних стёкол у всех моделей «классики» одинакова. В случае подключения электрического привода стеклоподъёмников на задние стёкла сохраняются эти 5 см.

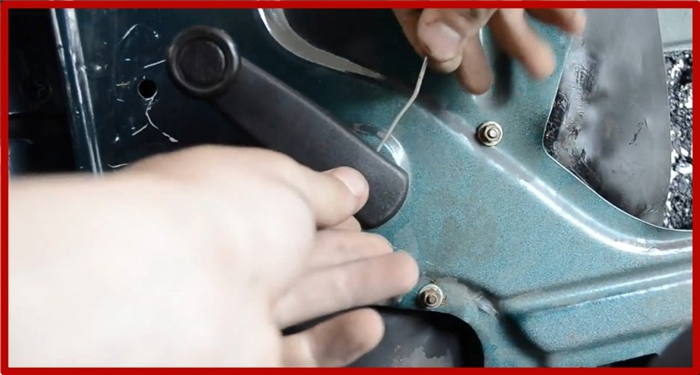

Одной из самых частых поломок является поломка ручки 1, как на передних, так и на задних стеклоподъёмниках. В случае поломки требуется её замена, так как ремонт поломанной ручки нецелесообразен.

Замена ручки происходит следующим образом: снять ручку управления стеклоподъёмником очень просто, только вначале освободите её от фиксатора из пластика, который можно просто поддеть. Для этого отвёрткой с плоским шлицем отодвигается наружное кольцо от внутреннего. После этого вынимается фиксатор, который также называется стопорным кольцом. После этого ручка легко снимается и можно установить другую. Как это делается, показано на видео:

Как видно, для того, чтобы просто поменять ручку, совсем необязательно обращаться в автосервис. Такой простой ремонт может каждый провести сам, достаточно иметь отвёртку.

Самостоятельно устанавливаем электрические стеклоподъёмники на ВАЗ 2107

Люди ценят комфорт. И автолюбители в этом плане не исключение. Сегодня уже никто не хочет крутить ручки механических стеклоподъёмников. Да и сами стеклоподъёмники с ручками в современной машине являются пережитком прошлого. Но водителям ВАЗ 2107 повезло меньше: они по-прежнему крутят ручки. Конечно, это можно исправить, установив в машину электрические стеклоподъёмники. О том, как это сделать своими силами, мы и поговорим сегодня.

Об устройстве стеклоподъёмников ВАЗ 2107

ВАЗ 2107 начали выпускать в 80-х годах прошлого века, а следовательно, стеклоподъёмники в этой машине были только ручные, реечного типа. Главным недостатком реечной конструкции является её недолговечность. Причина проста: отечественные автомобилестроители в целях экономии ставили в эти стеклоподъёмники пластиковые шестерни, которые выходили из строя очень быстро.

К началу 90-х годов конструкторы ВАЗ 2107 осознали свою ошибку и начали оснащать машину тросиковыми стеклоподъёмниками, которые были надёжнее реечных (хотя и ненамного). Подъём стекла в этих устройствах осуществлялся с помощью троса, прикреплённого к крутящему механизму. Главное достоинство тросиковых стеклоподъёмников заключалось в их высокой ремонтопригодности. В реечных подъёмниках замена сломанной пластиковой шестерни была настоящей проблемой, так как найти эту деталь в продаже было чрезвычайно трудно. А вот деталей для тросиковых стеклоподъёмников в автомагазинах всегда было много.

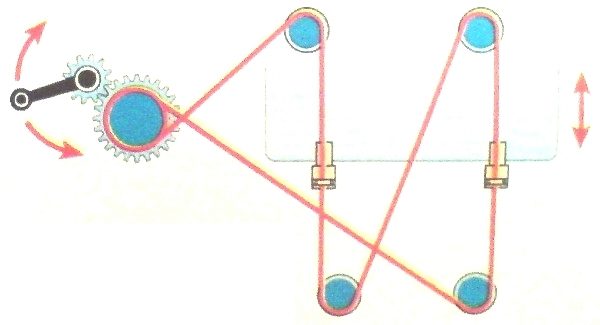

Принцип работы как реечных, так и тросиковых стеклоподъёмников примерно одинаков: на подъёмном механизме, приводимом в действие вращением ручки, специальными фиксаторами закрепляется стекло. Вращая ручку, водитель либо перемещает шестерню по вертикальной зубчатой рейке (в случае с реечным стеклоподъёмником), либо натягивает трос, что и приводит к выдвиганию стекла из двери.

Электрические стеклоподъёмники (ЭСП) — следующий шаг.

Наибольшей популярностью у автолюбителей пользуются шарнирно-рычажные ЭСП, которые имеют ряд плюсов:

• у ЭСП демократичная цена;
• ЭСП легко устанавливать;
• у ЭСП, как правило, отличная комплектация: водителю не придётся искать кнопки активации и провода к ним — всё уже есть;
• ЭСП надёжные, работают быстро и почти не шумят;

Установка ЭСП «Гранат» на ВАЗ 2107

Прежде чем приступить к работе, приготовим всё необходимое.

1. Инструменты и материалы

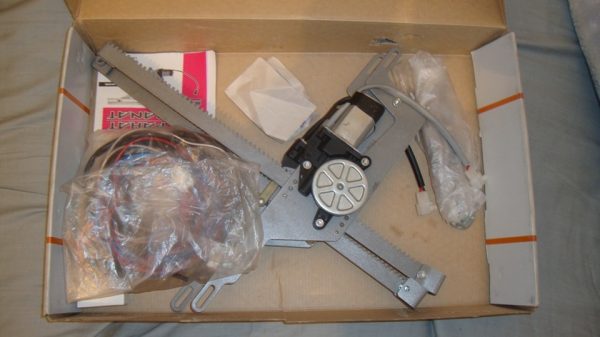

2. Комплект ЭСП «Гранат» для ВАЗ 2107.
3. Отвёртка с плоским жалом.
4. Штангенциркуль.
5. Линейка.
6. Маркер.
7. Комплект рожковых ключей.
8. Набор торцовых головок.
9. Электродрель с набором свёрл.
10. Смазка ШРУС-4.
11. Смазка силиконовая.

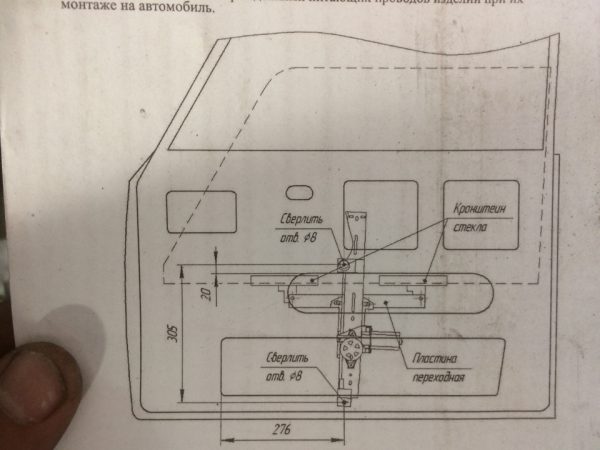

Последовательность действий при установке ЭСП

• открывается капот автомобиля, с аккумулятора снимаются обе клеммы;
• теперь открывается передняя дверь, с которой необходимо снять ручку штатного тросикового стеклоподъёмника. Под ручкой находится стопорная шайба. Её края аккуратно раздвигаются плоской отвёрткой, а ручка при этом тянется на себя;

Видео по теме: установка ЭСП на ВАЗ 2107

Важные моменты

• последовательность установки ЭСП «Гранат» в задние двери ВАЗ 2107 аналогична той, что изложена выше, поскольку задние двери отличаются от передних лишь расположением ручки стеклоподъёмника: она смещена на 4 см влево. Соответственно, высверливаемые крепёжные отверстия будут смещены на такое же расстояние. Кроме того, если автовладелец желает установить ЭСП на все 4 двери, ему придётся купить не один, а два комплекта ЭСП «Гранат» (поскольку 1 комплект рассчитан только на 2 двери);
• устанавливаемый в дверь ЭСП должен быть, во-первых, полностью собран, а во-вторых, сам механизм ЭСП должен находиться в крайнем нижнем положении, на самом конце вертикальной рейки. В противном случае ЭСП просто не пройдёт в технологическое отверстие двери;
• разгибая отвёрткой стопорную шайбу на ручке стеклоподъёмника, не стоит прилагать больших усилий: это хрупкая деталь, которая легко ломается;
• это правило относится и к заглушкам на обшивке двери: они тоже легко ломаются при извлечении. А найти сегодня в продаже новые дверные заглушки на ВАЗ 2107 почти невозможно;
• проверяя работу ЭСП, особое внимание следует обращать на плавность движения стекла и на звук, который оно издаёт. Если движущееся стекло пронзительно скрипит, значит, необходимо ослабить крепёжные болты на вертикальной рейке. Если скрип не исчез, болты на рейке необходимо выкрутить, подложить под них пару шайб высотой 2 мм и вкрутить болты на место. Если проблема не ушла и после этого, следует нанести силиконовую смазку на уплотнитель, из которого выдвигается стекло. Причём смазывать рекомендуется только внутреннюю половину уплотнителя (ту, что находится в салоне);

Установка электрических стеклоподъёмников — задача, которая вполне по силам среднестатистическому автолюбителю, при условии, что он ещё не забыл школьный курс физики и представляет себе, что такое электросхема. Тогда с установкой и подключением ЭСП проблем возникнуть не должно, тем более что каждый комплект снабжается весьма подробной инструкцией по монтажу. Ну а если с физикой в школе были проблемы, выход один: обратиться к специалистам в сервисный центр. Но в этом случае автолюбителю придётся изрядно раскошелиться.

Стеклоподъемники на ВАЗ 2107 — конструкция, ремонт и замена

На автомобилях ВАЗ 2107 с завода ставятся стеклоподъемники механического типа, которые в действие приводятся вручную при помощи ручки и специального механизма. Этот механизм должен всегда работать исправно, так как необходимость открыть окно в машине возникает во время передвижения возникает достаточно часто. Часто владельцы семерок тюнингуют свой автомобиль, осуществляя замену механических стеклоподъемников ВАЗ 2107 на электрические. В материале выясним основные виды поломок устройств механического типа, а также самостоятельные способы их устранения.

Об устройстве стеклоподъемников ВАЗ 2107

О том, что такое стеклоподъемник, знает каждый водитель. В зависимости от марки и года выпуска автомобиля, рассматриваемые устройства бывают двух типов — ручные и автоматические. Ручные имеют простую конструкцию, а автоматические приводятся в действие за счет электрического мотора. Назначение стеклоподъемников известно всем — регулировка микроклимата в салоне. Если зимой окна в машине открываются редко, то с наступлением весны, необходимость их открытия и закрытия возрастает в несколько раз.

На заводе автомобили ВАЗ 2107 комплектуются ручным типом стеклоподъемников. Это относится не только к карбюраторным, но и инжекторным семеркам. Схема работы механического привода стеклоподъемников реализована за счет таких элементов:

1. Ручка стеклоподъемника, которая приводится в действие рукой водителя или пассажиров.
2. Шестерни, одна из которых соединена с рукояткой, и является ведущей, а вторая ведомой.
3. Ведомая шестерня соединена с тросом. Посредством троса происходит поднятие и опускание стекла в машине.
4. В конструкции механизма имеются ролики, выступающие в качестве упоров и направляющих, по которым происходит перемещение тросика.
5. Тросик — тянет стекло вверх и вниз в зависимости от направления вращения ручки в салоне.

Недостаток этой системы в том, что трос, находясь под постоянными нагрузками, перетирается и рвется. Это случается, если не смазывать механизм, поэтому владельцы семерок часто задаются вопросом о переходе на электрический привод стеклоподъемников.

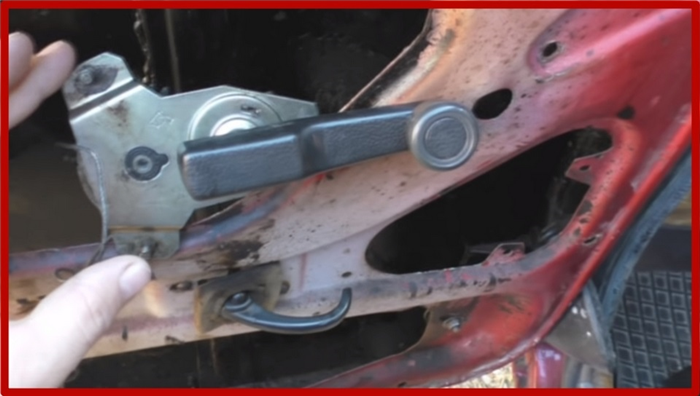

Демонтаж стеклоподъемника

Необходимость демонтажа стеклоподъемника на ВАЗ 2107 возникает в случае неисправности механизма или его замены электрический. Для демонтажа механизма или его ремонта понадобится изначально снять внутреннюю обшивку двери. Предварительно надо снять ручку стеклоподъемника ВАЗ 2107 поддев ее отверткой, открутить три болта ручки закрытия двери, и после удаления обшивки, приступать к снятию механизма.

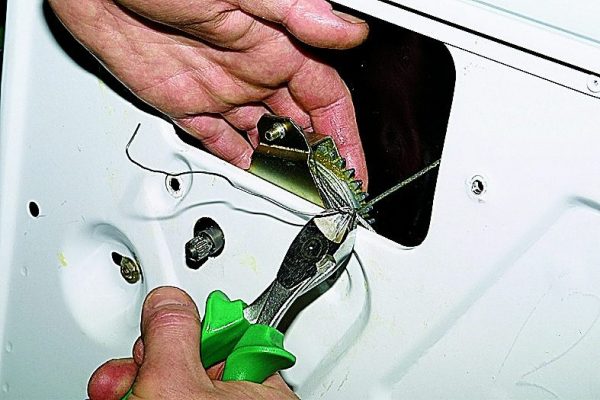

Это интересно! В начале демонтажных работ, необходимо произвести обвязку двух веток троса проволокой. Это делается с той целью, чтобы трос не ослаб, и не вылетел из пазов (направляющих), и механизм можно было установить обратно.

Снятие стеклоподъемника на семерке выполняется в следующей последовательности:

1. Первоначально следует опустить стекло на один оборот ручки.
2. Это надо для того, чтобы обеспечить доступ к фиксатору троса и опорам стекла.
3. Один винт вывинчивается полностью, а второй только ослабляется.
4. Поднять стекло вверх до упора, и используя отвертку или подобные инструменты, зафиксировать его в неподвижном состоянии, чтобы оно не упало.

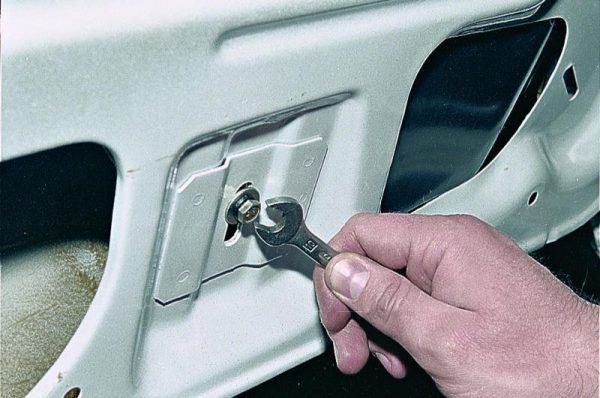

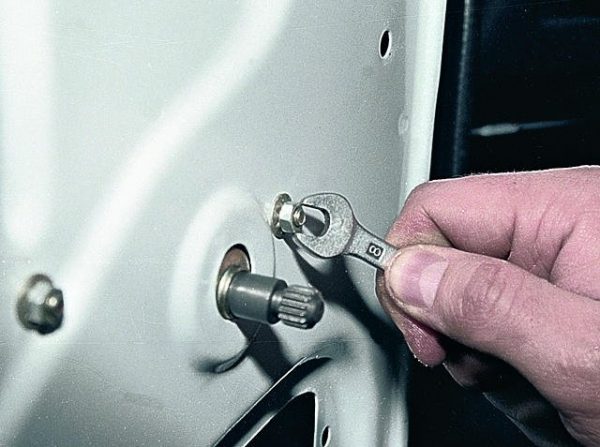

5. Ключом на «10» необходимо выкрутить гайку, которой крепится натяжной ролик. Этот ролик находится в нижней части по центру.

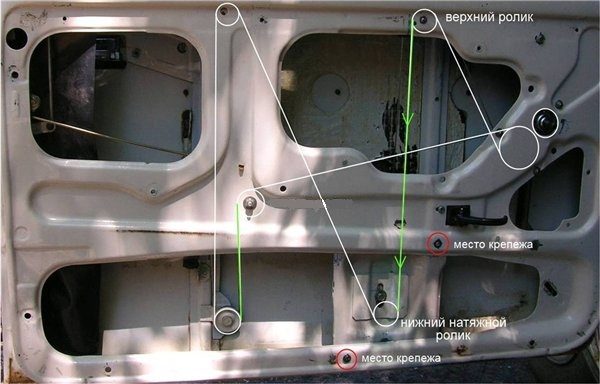

6. Трос демонтируется с трех направляющих и одного натяжного ролика.
7. Вывинчиваются три оставшиеся гайки крепления механизма.
8. Ключом также надо выкрутить две гайки, при помощи которых крепится направляющий желобок, а после он смещается в сторону.

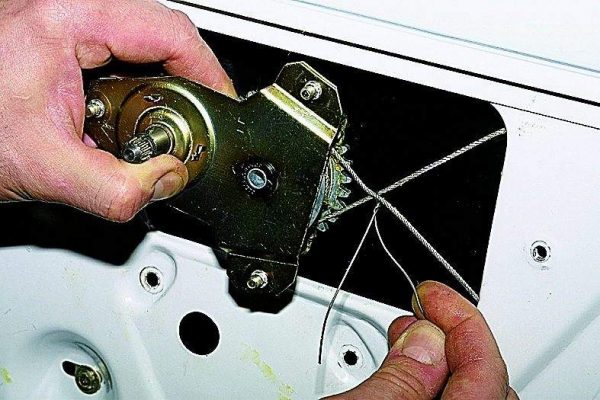

9. Теперь можно из двери вынуть механизм.

Важно соблюдать последовательность, чтобы в последствие механизм можно было вернуть на место. После его снятия необходимо произвести диагностику вращения роликов.

Неисправности и ремонт подъемника стекол семерки

Если нет никаких причин для того, чтобы вмешиваться в механизм стеклоподъемника, то лучше этого не делать, если только не планируется произвести замену. С завода механизм отрегулирован и настроен, поэтому вмешательство может повлечь за собой выход из строя тех или иных деталей. Если появляется скрип, треск и щелчки, то следует прибегнуть к проведению ремонта этого стеклоподъемника. Характер ремонта зависит от типа или признаков неисправности. Рассмотрим основные виды поломок, а также способы их самостоятельного устранения.

1. Возникновение скрипа подъемника — если начинают появляться признаки скрипа при опускании или поднятии стекла, то пора принимать меры. Это первый признак того, что механизм начинает изнашиваться, и высока вероятность того, что вскоре он выйдет из строя. Чтобы устранить признаки скрипа, следует воспользоваться смазкой, обработав ею все детали, которые вращаются. Скрип также может возникать и по причине плотного прилегания стекла к уплотнительным резинкам, внутрь которых попадает мелкий песок и пыль. Именно они могут стать причиной возникновения скрипа. Чтобы устранить скрип, достаточно очистить резинки, а затем обработать их силиконовой смазкой.
2. Заклинивание устройства говорит о необходимости проведения немедленного ремонта. Причинами таких поломок обычно выступает износ шестерней, неисправность соединения планки со стеклом, а также перекос троса, который внутри может перепутаться и заклинить. В такой ситуации можно попытаться его распутать, а в случае неудачи выполняется замена тросика стеклоподъемника ВАЗ 2107.
3. Падает и не фиксируется стекло — часто владельцы отечественных автомобилей сталкиваются с ситуацией, когда стекло не держится в поднятом состоянии. Причина такого последствия в том, что снижается сила натяжения троса посредством неисправности ролика. Чтобы исправить поломку, надо закрепить хорошо ролик.

Замена ручки проводится в редких случаях, когда она ломается, или по той причине, что она имеет неудобную конструкцию. После проведенного ремонта нужно произвести проверку работы механизма. Отсутствие скрипа, заеданий, перекосов и прочих дефектов, говорит о правильности проведения ремонтных манипуляций.

Установка нового механизма

Если диагностика стеклоподъемника показала необходимость замены устройства, то сделать это можно самостоятельно. Монтаж нового механизма выполняется с соблюдением соответствующего пошагового описания. Сначала перед покупкой и установкой нового механизма надо убедиться в наличии стяжки между тросиками. Эта стяжка исключает вероятность соскакивания троса с креплений катушки внутри самого механизма. Снимать стяжку можно только после установки устройства на свое место.

Инструкция по замене стеклоподъемников имеет следующий вид:

1. Тросик надо обработать смазывающими материалами.
2. Установить механизм на место, закрепив его тремя крепежными гайками.
3. Поставить тросик на ролики.
4. Теперь можно снимать стяжку с тросиков.
5. Произвести регулировку натяжения троса, а затем зафиксировать его в таком положении гайкой крепления нижнего ролика. Натягиваем тросик аккуратно, чтобы он не запутался.
6. Произвести проверку работоспособности механизма.

Если механизм работает исправно, то остается установить на место обшивку двери, а затем поставить обе ручки. Замена на передних и задних дверях выполняется одинаково. Если в процессе будут допущены ошибки, то о том, что установка прошла неправильно, покажет неисправная работа механизма стеклоподъемника.

Подводя итог, надо отметить, что если планируется модернизировать работу стеклоподъемников, то лучшее решение — это установить механизм с электроприводом. Поставить электрический привод поднятия стекла на семерку не трудно, и занимает это не много времени. Однако результатом будет доволен каждый владелец. Для установки автоматических стеклоподъемников на семерку, понадобится купить готовый комплект, и установить его вместо механического устройства.

По дороге с ветерком на ВАЗ 2107: устройство, ремонт и установка стеклоподъёмников

Стеклоподъёмники — неотъемлемая часть управления автомобилем. Водителю стоит быть в курсе основных неисправностей этого узла и способов их самостоятельного устранения, а также знать, что делать, если стекло заклинило, упало или возникла необходимость снятия/установки стелоподъёмника. Практический интерес также представляет выбор и самостоятельная установка электростеклоподъёмников на ВАЗ 2107.

Устройство стеклоподъёмников ВАЗ 2107

Что такое стеклоподъёмник, знает каждый автолюбитель. Функции его просты: открывать и закрывать окно, тем самым регулируя микроклимат и уровень в салоне. Стеклоподъёмники бывают двух видов: ручные (в просторечье костыли или мясорубки) и электрические, управляемые с приборной панели или отдельных кнопок.

На заводе-изготовителе на ВАЗ 2107 устанавливались ручные стеклоподъёмники, имеющие довольно простую конструкцию. Они основаны на работе механизма, к которому при помощи специальных фиксирующих устройств прикрепляется стекло. Боковые стекла опускаются и поднимаются за счёт поворотов ручки, находящейся внутри салона.

Какие бывают стеклоподъёмники на «семёрке»

За время своего существования автомобиль ВАЗ 2107 оснащался двумя видами стеклоподъёмников:

Реечными. Они считаются более надёжными. Установка такого типа стеклоподъёмников совершенно исключает перекос стекла. Работа механизма заключается в передаче силы вращения шестерёнки, взаимодействующей с рейкой линейного типа, к каретке стекла. Основным недостатком является потребность в постоянной смазке, т. к. шестерёнки механизма изготавливались из пластика, который довольно быстро изнашивается и может вывести из строя весь механизм.

Неисправности стеклоподъёмников и пути их устранения

Работа стеклоподъёмника настроена и отрегулирована заводом-изготовителем, поэтому вмешиваться в неё следует предельно внимательно и аккуратно, иначе может появиться заедание механизма, похрустывание и треск.

Из личного опыта советую до того, как приступить к выполнению самостоятельного ремонта механизма стеклоподъёмника, внимательно изучить устройство и ознакомиться с подробной инструкцией по устранению неисправностей. Даже если кажется, что многие из них вполне возможно устранить, вооружившись отвёрткой и гаечным ключом, в некоторых случаях может потребоваться полная замена стеклоподъёмника.

Скрип стеклоподъёмника

Скрип стеклоподъёмника на первый взгляд не кажется серьёзной неисправностью, но на этот сигнал следует обращать внимание, так как это первый признак того, что механизм изнашивается и скоро может сломаться. Методы борьбы с таким симптомом предельно просты, доступны каждому и не отнимают много времени:

• смазать стеклоподъёмник — для этих целей подойдут смазки любых производителей, широко представленные в автомагазинах;

Стеклоподъёмник заклинило

Основные причины того, что стеклоподъёмник ВАЗ 2107 заклинило, следующие:

• поломка сварного соединения, связывающего кронштейн троса и планку стекла, к которому оно присоединено. В таком случае нужно отсоединить трос стеклоподъёмника и приварить кронштейн;
• трос запутался или перекрутился внутри механизма стеклоподъёмника. Можно попробовать просто снять и переустановить трос. В случае неудачи придётся заменить весь механизм;

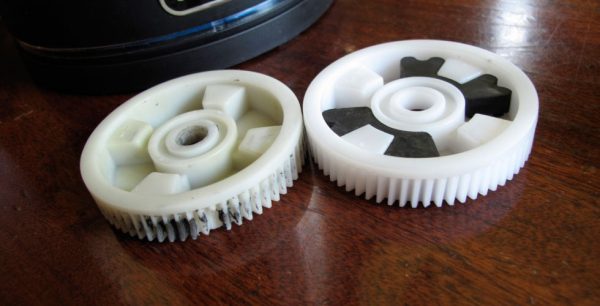

• износ шестерёнок стеклоподъёмника — свидетельствует об однозначной необходимости их замены.

Падает стекло

Бывает так, что стекло падает и не удерживается в поднятом состоянии. Причина этого может крыться в ослаблении крепления натяжного, создающего должное натяжение троса, ролика. Чтобы устранить поломку, необходимо восстановить это крепление. Другой причиной неисправности может стать то, что конец троса вылетел из крепежа. Тогда необходимо снять стеклоподъёмник и попробовать намотать трос заново.

Качественно ли вы выполнили ремонт, проверить легко: в исправном состоянии ручка стеклоподъёмника крутится свободно и без усилий, стекло поднимается легко, не застревая и без посторонних звуков.

Ремонт стеклоподъёмника ВАЗ 2107: пошаговая инструкция

Большинство поломок стеклоподъёмника в автомобиле ВАЗ 2107 устранить не составляет труда. В большинстве случаев независимо от конструкции и механизма ломаются именно зубцы вращающей шестерёнки. Чтобы приступить ремонту, сначала снимают обшивку и карту двери автомашины со всеми элементами, размещёнными на ней. Затем снимается и сам стеклоподъёмник, после чего производят необходимые работы.

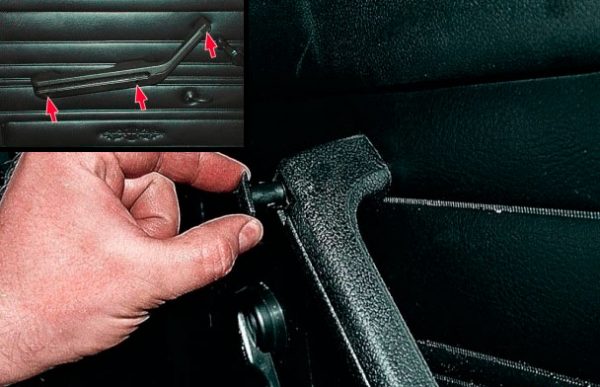

Снимаем ручку стеклоподъёмника

Одна из самых регулярных неисправностей — это поломка ручки, которая происходит и на передних, и на задних стеклоподъёмниках из-за неаккуратного использования или просто со временем.

За несколько лет владения ВАЗ 2107 мы убедились, что в случае поломки ручку лучше сразу поменять, так как ремонт её помогает ненадолго и экономически нецелесообразен. Стоимость ручки стеклоподъёмника на «семёрку» составляет в разных автомагазинах от 20 до 80 рублей, так что можно заодно заменить все четыре ручки, выбрав их внешний вид на свой вкус. Можно даже выбрать и установить красивые ручки от других автомобилей.

Заменить ручку несложно, это происходит в следующем порядке:

1. Освободить ручку от пластикового фиксатора, называемого стопорным кольцом. С этой целью отвёрткой, имеющей плоский наконечник, наружное кольцо отодвигается от внутреннего и затем снимается стопорное кольцо.
2. Снять и на её место установить новую.

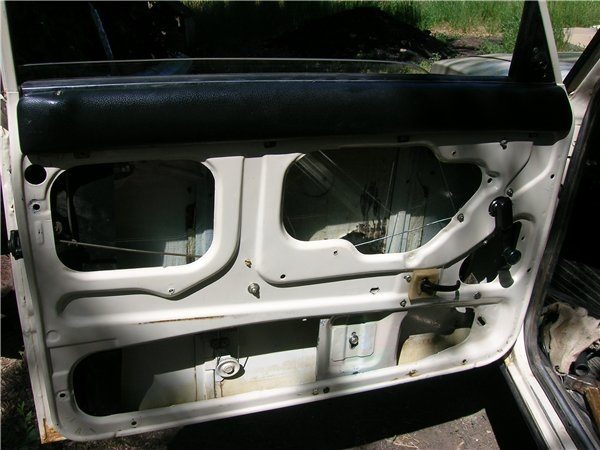

Снимаем стеклоподъёмник

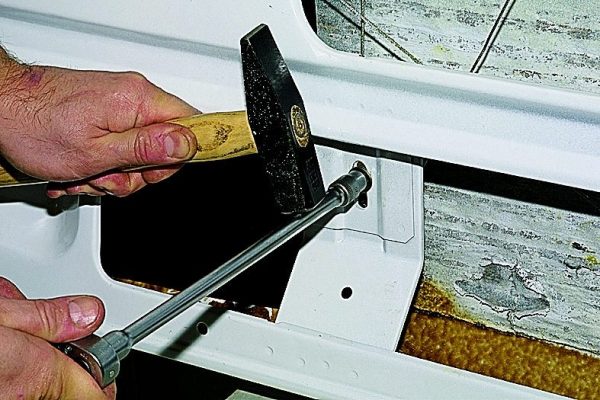

Чтобы снять стеклоподъёмник, необходимо последовательно выполнить следующие действия:

1. Опустить стекло до упора и снять ручку стеклоподъёмника.

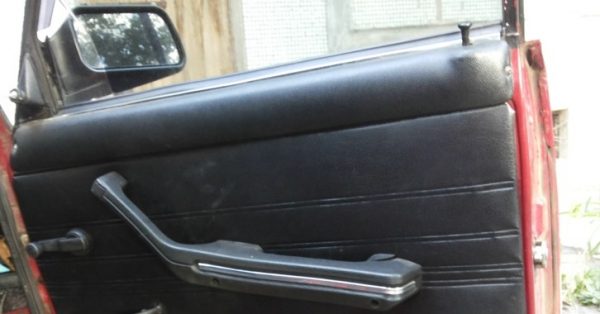

2. Открутить болты крепления дверной ручки и снять её.

Устанавливаем новый механизм

Чтобы поставить на место механический стеклоподъёмник, нужно осуществить следующие действия:

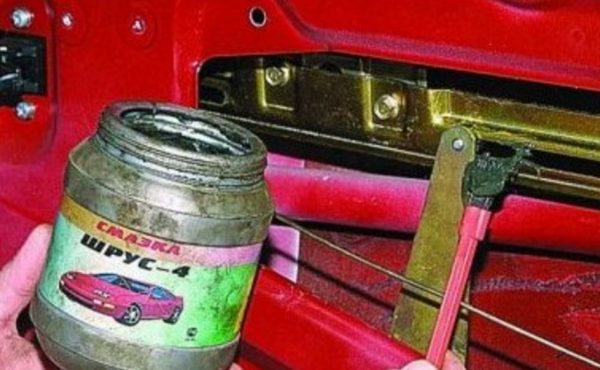

Смазать трос стеклоподъёмника.

Замена тросика

Бывает, что механизм стеклоподъёмника исправен, а трос порвался или перекрутился. Заменить его несложно, но нужно учитывать следующие особенности:

• перед установкой обязательно нужно обильно промазать трос смазкой;
• на верхний ролик механизма подаётся нижняя ветвь троса, а верхняя направляется вниз. Чтобы ветви не перепутались, рекомендуется связать их проволокой, которую после окончательного закрепления механизма стеклоподъёмника и проведения необходимых регулировочных процедур снять;
• в устройстве стеклоподъёмника ВАЗ-2107 присутствует верхний скрытый ролик. С первой попытки трос на него надеть практически невозможно. Пойдём на небольшую хитрость — на вершине троса скручиваем петлю и ведём её к тому месту, где располагается этот «невидимый» ролик. Двигаем петлю поочерёдно вверх-вниз и после нескольких неудачных попыток она зацепляется за ролик.

Замена роликов

В конструкцию троссового стеклоподъёмника ВАЗ 2107 входят четыре ролика, между которыми осуществляется перемещение троса, с закреплёнными на барабане концами. Первый ролик — натяжной, его задача — обеспечить нужное натяжение троса на протяжении всей эксплуатации, потому как в процессе работы он может растягиваться. Два верхних ролика при помощи натяжных пластин соединены с кронштейнами стекла. В результате при опускании и подъёме стекла эти ролики двигаются вместе с ним. Нижний ролик неподвижен, он закреплён на двери.

Для замены роликов необходимо открутить крепления, на которых они держатся, и установить новые детали.

Видео: замена стеклоподъёмника на ВАЗ 2107

Итак, с основными неисправностями ручных стеклоподъёмников ВАЗ 2107 можно справиться самостоятельно. Однако даже если неисправность кажется возможным устранить самостоятельно, для собственной безопасности предпочтительнее поставить новый механизм. Сейчас в большинстве случаев на «семёрки» вместо ручных устанавливают электрические стеклоподъёмники.

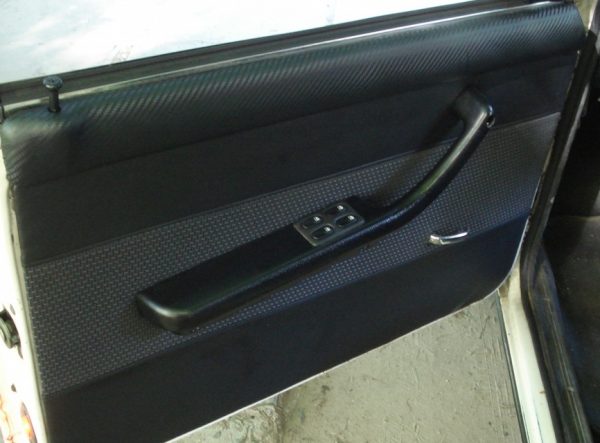

Установка электростеклоподъёмников на ВАЗ 2107

Комфорт управления стеклом с кнопки, экономия времени и усилий, повышение привлекательности салона машины без надоевших ручек — это неполный список преимуществ электрических стеклоподъёмников. Поэтому владельцы «классических» авто, в частности, ВАЗ 2107 при замене устанавливают на свою машину именно их.

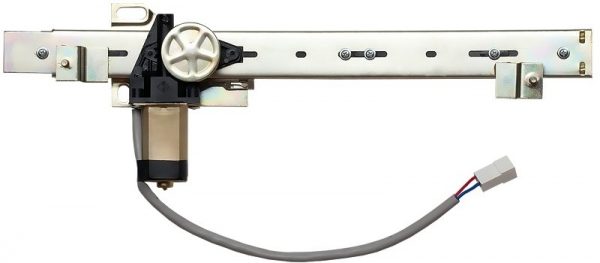

Современные электрические стеклоподъёмники ВАЗ 2107 отличаются повышенной надёжностью, возможностью самостоятельной установки и позволяют управлять стёклами дверей лёгким нажатием кнопки. Они успешно работают в тандеме с сигнализацией, обеспечивая автоматическое закрытие стёкол при постановке автомобиля на охрану.

Выбираем тип электрического стеклоподъёмника

Существует два варианта установки и подключения комплектов электрических стеклоподъёмников:

1. С сохранением заводского стандартного механизма и дополнительной установкой электромотора. Это более простой и дешёвый способ, но при этом увеличивается риск выхода из строя всей системы при перегреве мотора.
2. С монтажом отдельного комплекта оборудования. Стоимость его выше, но этот способ отличается большей надёжностью в эксплуатации.

На рынке автомобильных товаров для ВАЗ 2107 есть комплекты электрических стеклоподъёмников разных производителей, наиболее популярные из них «ГРАНАТ» и «ФОРВАРД» реечного типа. Рейка стеклоподъёмника является корпусом, в котором расположено устройство перемещения стекла — зубчатая цепная передача. Уже на рейке закреплён неподвижный электродвигатель, приводящий весь механизм в работу.

В предлагаемый продавцом комплект электрических стеклоподъёмников входят:

• инструкция по установке;
• два электростеклоподъёмника;
• жгут электропроводки;
• два переключателя;
• декоративные заглушки для отверстий, оставшихся от механических стеклоподъёмников.

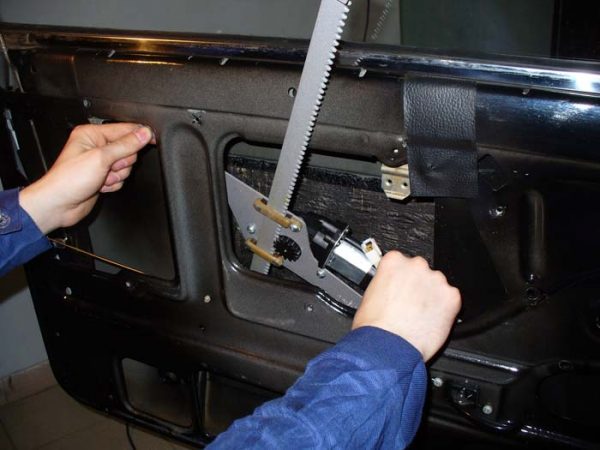

Как установить электростеклоподъёмник на ВАЗ 2107

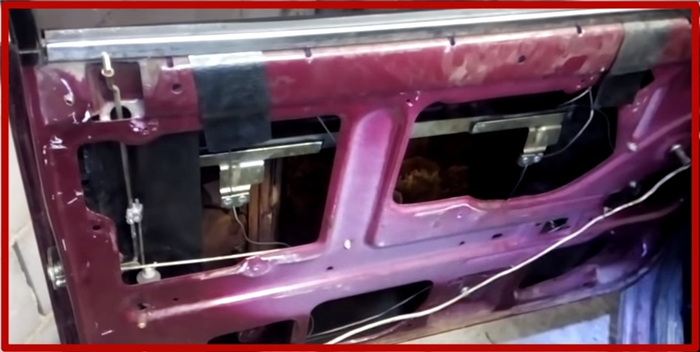

Произвести монтаж электрических стеклоподъёмников достаточно сложно, но возможно. Работы удобнее проводить в гараже или закрытом боксе.

Вам потребуется комплект стеклоподъёмников, гаечные ключи, отвёртки, пассатижи, болты и гайки разных размеров, фиксаторы для стекла, провода и предохранители. В процессе монтажа могут быть выявлены неисправности, для устранения которых потребуется покупка дополнительных запчастей. Перед установкой обязательно изучите инструкцию.

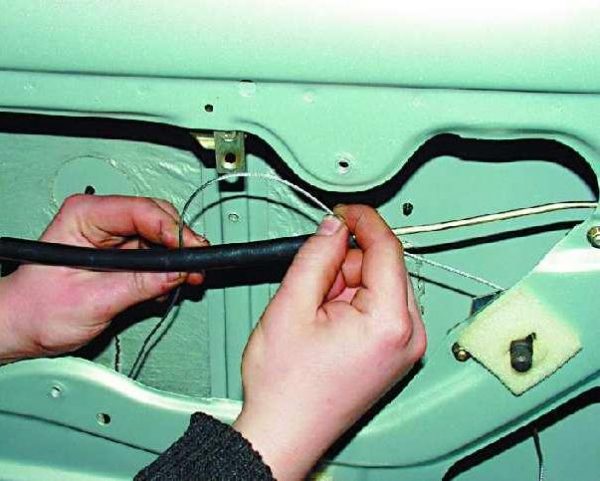

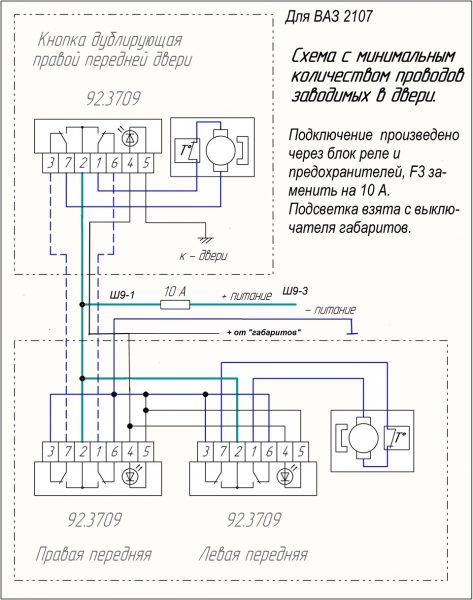

Для подключения электростеклоподъёмников нужно определить место, откуда вы возьмёте питание. В ВАЗ 2107 это удобнее всего сделать от прикуривателя. Если такой вариант не подходит, тогда электропроводку придётся вести от аккумулятора.

Важный этап после монтажа самого механизма электростеклоподъёмника — установить кнопки управления подъёмом и опусканием стекла. В автомобиле ВАЗ 2107 места для таких кнопок, естественно, не предусматривались, поэтому удобное для вас расположение вы можете выбрать самостоятельно. Учтите, что чем дальше вы расположите кнопки от двери, тем длиннее понадобятся провода. Поэтому удобнее расположить их на внутренней дверной ручке.

Порядок работ по установке электростеклоподъёмников на ВАЗ 2107 следующий:

1. Отключить клеммы аккумуляторной батареи автомобиля во избежание возможности замыкания проводки.
2. Поднять стекло вверх, закрепив его скотчем, чтобы оно не упало, когда будут сняты крепления механического стеклоподъёмника.
3. Снять заводской стеклоподъёмник.

Видео: установка электрических стеклоподъёмников на ВАЗ 2107

Итак, мы рассмотрели устройство, виды и основные неисправности стеклоподъёмников ВАЗ 2107. Заводом предусмотрена конструкция ручных стеклоподъёмников, тросовых или реечных. Наиболее частые неисправности таких стеклоподъёмников — это перекручивание или обрыв троса, износ шестерёнок, ослабление крепления натяжного ролика, что приводит к скрипам, заклиниванию, падению стекла. Исправить большинство поломок можно самостоятельно, чаще всего путём переустановки троса или замены всего механизма. Для повышения комфорта управления ВАЗ 2107 можно установить электрические стеклоподъёмники, а благодаря приведённой пошаговой инструкции сделать это можно самостоятельно.
