Как правильно подключить магнитолу на ВАЗ 2114: выясняем нюансы

Музыка является неотъемлемой частью нашей жизни, она сокращает дорогу и ожидание в машине, без нее любой путь кажется неимоверно длинным. Из окон миллионов машин звучат музыкальные предпочтения их владельцев, так зачем оставаться в стороне. Чтобы радоваться жизни в дороге и полноценно нею наслаждаться, необходимо немногое – приобрести и установить магнитолу.

Многие хозяева машин, которые купили новое авто впервые, удивляются неожиданному отсутствию аудиосистемы в машине, а даже если она есть то это не магнитола, а в лучшем случае радио.

На рынке существует множество производителей, которые предлагают разнообразные модели с огромным спектром возможностей. Со знанием того как подключить магнитолу на ВАЗ 2114 можно выбрать любую магнитолу, но с некоторыми придется помучаться, о чем и поговорим.

Как подключить магнитолу в автомобиль

Непосредственно с выбором самой магнитолы проконсультируйтесь в магазине аудиотехники. Этот прибор будет сопровождать вас все ваше время пребывания в автомобиле, поэтому вы сразу должны определиться с тем, чего вы от него ожидаете заранее.

ВАЖНО! Получать консультацию и приобретать оборудование в интернет-магазинах можно, но всегда будьте аккуратны, приобретайте автомобильные аксессуары только в проверенных магазинах и пользуйтесь системой наложенных платежей. В последнее время участились случаи мошенничества, когда под видом интересных аксессуаров доверчивым клиентам продают китайский ширпотреб.

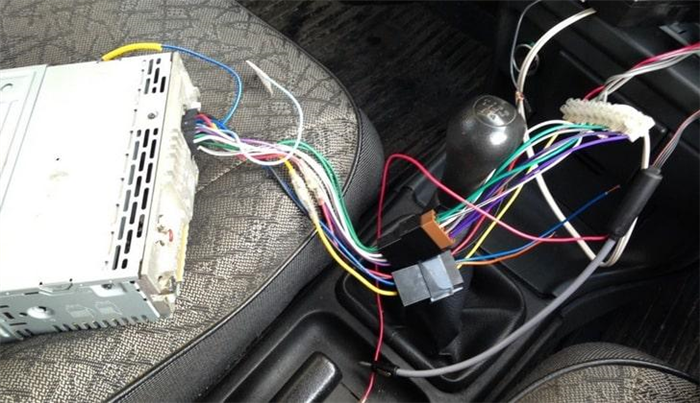

Приобретя долгожданный качественный «звук», вы обнаружите, что теперь его нужно установить. Конечно, вы можете обратиться в автосалон или найти иную мастерскую, но после покупки авто лишние пара тысяч на работу мастеров есть не у всех. Поэтому понимание того, как правильно подключить магнитолу на ВАЗ 2114 своими руками придется весьма кстати.

Для подключения вам понадобится:

  1. Выбранная магнитола.
  2. Инструменты, которые присутствуют в любом гараже.
  3. Понимание процесса подключения.
  4. Некоторое количество своего времени и желания.

Если первый и третий пункт имеются, давайте разберемся со вторым. Первое, что вам действительно необходимо сделать это убедится в наличии ниши под аудиосистему в корпусе торпеды и уточнить ее размеры. Если вы подберете будущую магнитолу под размер предустановленной производителем специальной секции в торпеде, проблем не будет вовсе, а подключение магнитолы ВАЗ 2114 займет минимум времени.

В четырнадцатой штатный звук отсутствует, есть только заранее выделенное место внизу торпеды и акустическая подготовка. Последняя представляет собой разводку аудио проводки по салону автомобиля на четыре колонки.

Правильное подключение магнитолы

Хоть консультации продавца и важны для выбора акустического оборудования, но вам необходимо знать о некоторых нюансах касательно установки магнитолы на ВАЗ 2114. Магнитолы бывают двух типов 1DIN и 2DIN.

В ВАЗ 2114 место заготовлено под 1DIN прибор, поэтому если вы захотите приобрести 2DIN, придется переделывать козырек торпеды под потребности нового устройства. 2Дин распространены в Америке, Корее, Китае и Японии, а европейские авто, как и ВАЗ 2114 в основном укомплектованы 1DIN магнитолой. Поэтому проблемы выбора одного или другого варианта не существует.

В верхнем ценовом сегменте стоит ориентироваться на: Pioneer, Kenwood, JVC, Alpine, Nakamichi, Blaupunkt. Продукция этих компаний отличается высочайшим качеством звука, но и стоит некоторых денег.

Если такое решение вам не по карману или вы хотите сэкономить, но значительно терять в качестве звука не согласны, подберите себе вариант из модельного ряда: Sony, Mystery, Prology. Если вы не обладаете музыкальным слухом и впоследствии не планируете проводить автопати, с использованием акустики своего авто, то разница окажется для вас незаметной.

ВАЖНО! Предварительное изучение штатных разъемов вашего авто и сравнение их с приглянувшейся моделью существенно сократит затраченное на установку время.

ВАЗ 2114, подключение магнитолы своими руками

Итак, существует несколько вариантов монтажа, которые зависят от вашего подхода к вопросу выбора магнитолы. Если вы пошли по пути наименьшего сопротивления: подобрали модель со стандартными разъемами и размерами, подходящими к салазкам в торпеде, то установка магнитолы на ВАЗ 2114 производится следующим образом:

  1. Находим все провода и клеммы в автомобиле.
  2. Распределяем их согласно маркировке.
  3. Читаем инструкцию и дополнительно перепроверяем электрическую схему подключения из нее.
  4. Теперь разделяем аналогичные провода и разъемы на магнитоле.
  5. Подключаем в очередности указанной в инструкции магнитолы.
  6. Устанавливаем унифицированный ISO переходник (этап является дополнительным, он нужен, если разъем разводки машины не совпал с вариантом соединения предложенным производителем магнитолы).
  7. Опускаем магнитолу в торпеду по салазкам и одеваем крышку.

Единственный этап, на котором вы можете столкнуться с проблемами — это дополнительный. Конечно, самым правильным способом будет купить необходимый переходник.

Если вы по каким-либо причинам, не можете этого сделать, существует два других варианта:

  • менее правильный, но самый быстрый метод – прямое подключение. Просто разбираете провода согласно стандарту, зачищаете их края и соединяете обычной скруткой. Вариант тем, что может в последующем дать искру, способную создать пожароопасную ситуацию. Поэтому если вы решили к нему прибегнуть постарайтесь позаботиться о надежной изоляции;
  • долгий и дорогостоящий метод – полная замена проводки. Это отдельная процедура которая состоит из полного демонтажа проводки авто и последовательного подключения с нулевого цикла. Прибегать к нему резонно только в том случае, если вам это попросту интересно – купить нормальный разъем дешевле, даже если заказать его издалека (из Китая?).
Читать еще:  Проверка бензонасоса ваз 2109

Доработка ваз и лада своими руками

Если вы искусились мультимедийными характеристиками 2DIN устройств то, чтобы ваша магнитола на ВАЗ 2114 стала «как родная» придется озадачиться доработкой.

Для этого вам необходимо обзавестись следующими расходными материалами:

  • панель на 2114 (не стоит портить штатную, она может пригодится при перепродаже авто);
  • монтажная пена;
  • автомобильные шпатлевки стартовая (стекловолоконная) и финишная;
  • эпоксидный клей (смола);
  • грунтовка и краска (материал, которым вы оклеите панель после);
  • наждачная бумага.

Из инструментов пригодятся:

  • электролобзик;
  • монтажный нож;
  • шуруповерт;
  • автомобильный шпатель;
  • кисточка.

Алгоритм установки следующий:

  1. Выбираем место на панели для будущей магнитолы (помните воздуховики можно перенести, а большинство кнопок отлично смещаются в пределах 10 см).
  2. Прикладываем салазки под магнитолу и очерчиваем место.
  3. Вырезаем его электролобзиком.
  4. Теперь из обрезков компонуем полноценный прямоугольник под крепление салазок. Подрезаем их монтажным ножом и «сажаем» на эпоксидный клей.
  5. Вставляем салазки и фиксируем их шурупами с четырех сторон (есть маленький секрет – закрепите будущую магнитолу со смещением вертикального угла, тогда солнце не будет слепить экран).
  6. Выбираем место под воздуховоды и удлиняем их, если есть необходимость, при помощи гофры.
  7. Когда салазки смонтированы, задуваем все пеной.
  8. Обрезаем пену, покрываем эпоксидной смолой.
  9. Шпатлюем старт, после финиш.
  10. Грунтуем.
  11. Красим или покрываем самоклейкой.
  12. Подключаем магнитолу аналогично вышеописанному методу.

Полезное видео

Дополнительную информацию вы сможете почерпнуть из видео ниже:

В завершение

Как вы смогли убедиться, монтаж магнитолы несложен и по большей части требует лишь вашего желания. Главное обратите внимание, что при любой, непредусмотренной конструкцией, модернизации необходимо позаботиться о изоляции электрических соединений и термоизоляции теплоносителей (гофр воздуховодов).

Торпеда четырнадцатой, как и большинства современных автомобилей создана из синтетических, легко воспламеняющихся материалов, поэтому вопрос безопасности является очень актуальным. Если же вы не уверены в своих силах, обратитесь в профессиональную мастерскую, ведь она намного дешевле сгоревшего автомобиля.

Замена замка зажигания ВАЗ 2114

Хотя замена замка зажигания ВАЗ 2114 — процедура важная и трудоёмкая, но, тем не менее любой водитель в силах провести её самостоятельно, без обращения в автосервис. Данная процедура полезна не только с точки зрения бюджета, но также может быть увлекательной для некоторых автолюбителей и представлять некоторый «спортивный» интерес. Данный узел, который является своего рода «выключателем» автомобиля, играет очень важную роль в стартовой системе автомобиля. Он принимает участие в работе самых разных электрических контуров, таких как стартер, фары, поворотники, стеклоподъёмники. Вследствие чего его выход из строя приводит к тому, что на машине становится невозможно ездить. Рассмотрим, что делать, если данная неприятность всё-таки произошла.

Почему может потребоваться замена замка зажигания

Причин возникновения данной проблемы может быть несколько, самые распространённые из них:

  1. Поломка замка, всё-таки он постоянно подвергается износу.
  2. Потерянные ключи.
  3. Повреждение при попытке угона.
  4. Неисправность разъема с проводами.

Неисправность легко определить при включении двигателя, если не слышен звук работы стартера, щелчки реле или попросту не включается электрооборудование.

Как проверить замок зажигания ВАЗ 2114

Есть несколько способов, которые позволят определить источник проблемы:

Сперва необходимо проверить реакцию машины на разные положения ключа в замке. Для начала ключ необходимо установить в положение номер один, оно же зажигание. Если модуль в порядке, должна заработать вся электрика автомобиля. Однако в случае, когда вся электрика, либо её часть не работает, можно сделать вывод о повреждении замка.

В положении номер два ключа происходит запуск двигателя, для чего включается стартер. Если при повороте ключа не слышно звуков работы стартера (вращения), а также звука щелчка реле, то поломан либо замок зажигания, либо же сам стартер. В этом случае необходимо провести диагностику для получения прочих подробностей о неполадке. В данном случае понадобится мультиметр, установленный в режим омметра. Также перед снятием, либо установкой замка нужно снять кожух рулевой колонки.

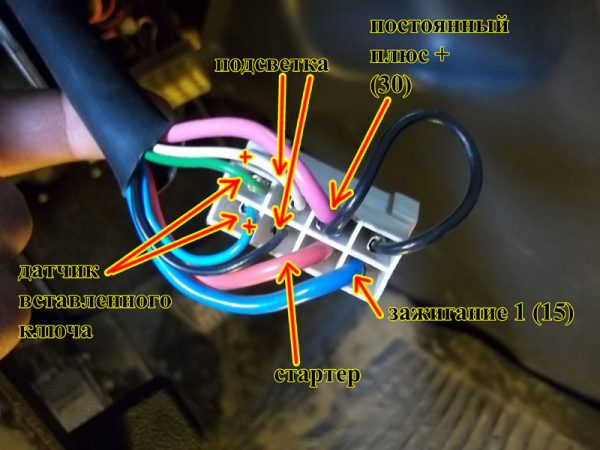

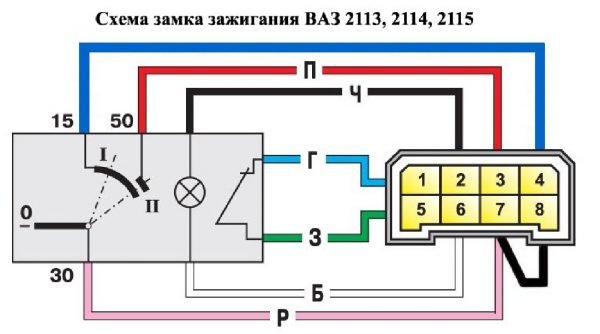

Распиновка замка зажигания ВАЗ-2114:

  1. приходит +12В для микровыключателя датчика вставленного ключа;
  2. приходит масса при открытой водительской двери;
  3. уходит +12В на стартер (контакт 50);
  4. уходит +12В после включения зажигания (контакт 15);
  5. уходит +12В при вставленном ключе на 5 контакт БСК;
  6. приходит +12В для подсветки личинки замка;
  7. приходит +12В от АКБ (контакт 30);
  8. не используется.

  1. Первое, что надо сделать, — отсоединить разъем питания замка зажигания.
  2. После этого подключить мультиметр к проводам четыре и семь, после чего проделать то же самое с проводами пятнадцать и тридцать соответственно.
  3. Развернуть ключ в замке в положение номер один. Если при проверке узел оказывается не поврежден, мультиметр должен показать нулевое значение сопротивления.
  4. Далее нужно развернуть ключ в положение номер два. Сопротивление на экране мультиметра, как и в случае, описанном выше, должно иметь нулевое значение.

При ситуации, когда после проверки замка мультиметром значение сопротивления хоть в одном из случаев не было равно нулю, его требуется заменить. В противном случае — замок исправен и на неисправность следует проверять уже другие узлы автомобиля.

Подготовка

Необходимо подготовить запчасти и другие приспособления для работы. Понадобится новый замок зажигания. Найти в интернете оригинальные детали и аналоги достаточно легко, но стоит учесть, что замок желательно приобретать «в сборе».

Читать еще:  Приборка ваз 2109 низкая панель

Номер оригинального замка зажигания ВАЗ 2114 по каталогу: 21103704010. Примерная цена: 500 рублей на б/у деталь и 1200 на новую.

В качестве замены можно использовать аналоги с номерами: 09401, 24370407. Примерная цена: 1000 рублей (новая деталь).

Кроме самого замка, потребуются следующие инструменты:

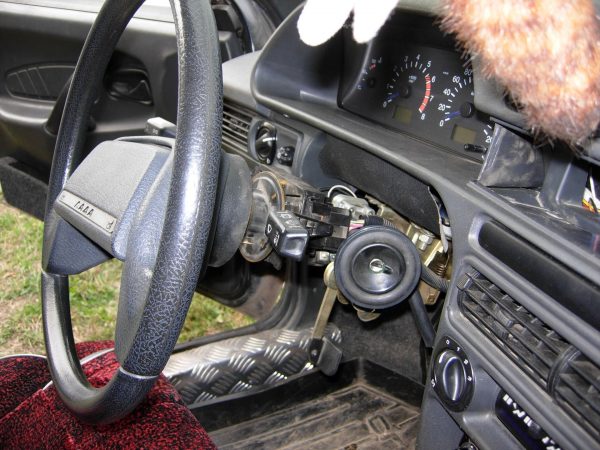

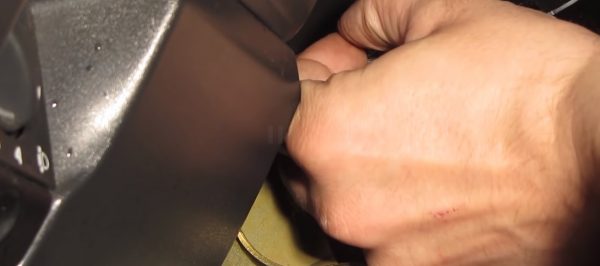

Прежде чем приступить к работе, необходимо также снять кожух рулевой колонки и подрулевые переключатели.

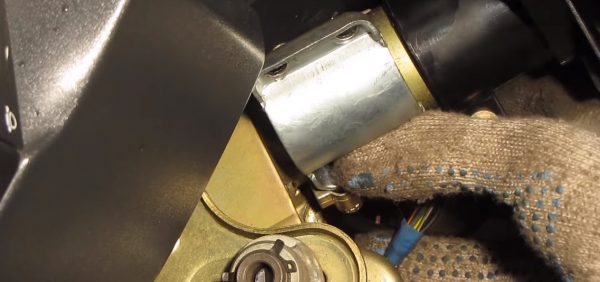

Снимаем замок зажигания

Чтобы снять замок зажигания, необходимо проделать следующие действия:

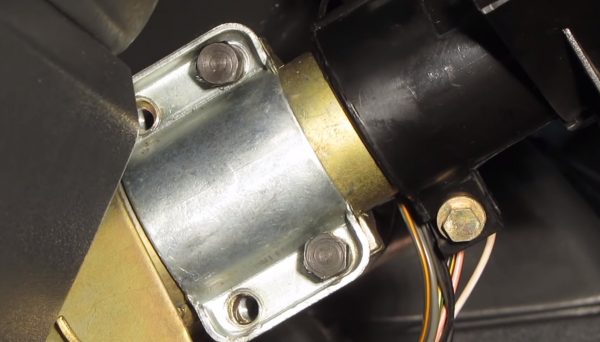

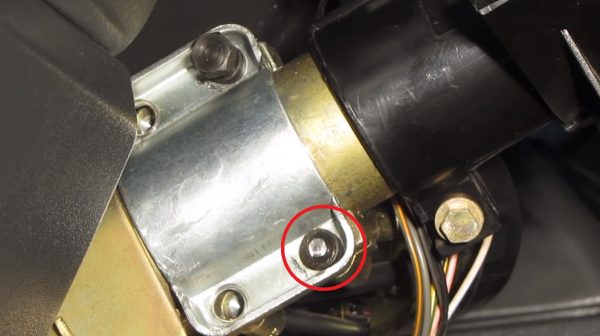

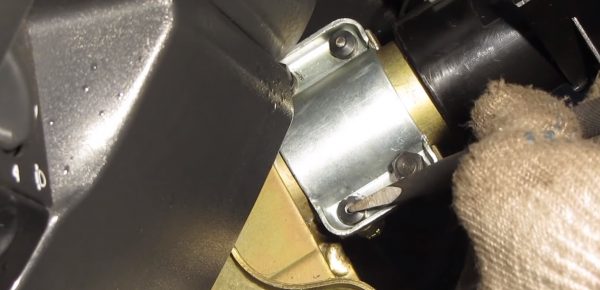

  1. Ослабить отрывные болты с помощью молотка и зубила.

  1. Теперь болты можно вынуть руками, либо пассатижами, если они недостаточно ослаблены или их не получается ослабить достаточно сильно.

  1. Снять крепёжную скобу замка зажигания с рулевой колонки.

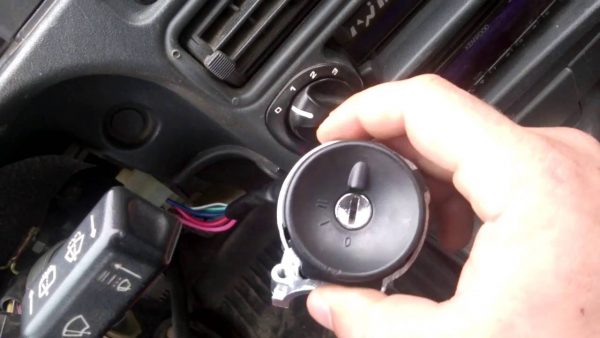

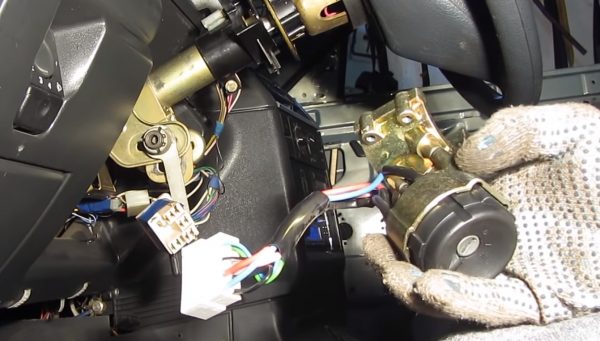

  1. Отключить разъём питания и демонтировать узел.

Видео: замена замка зажигания ВАЗ 2114

Установка и подключение нового замка

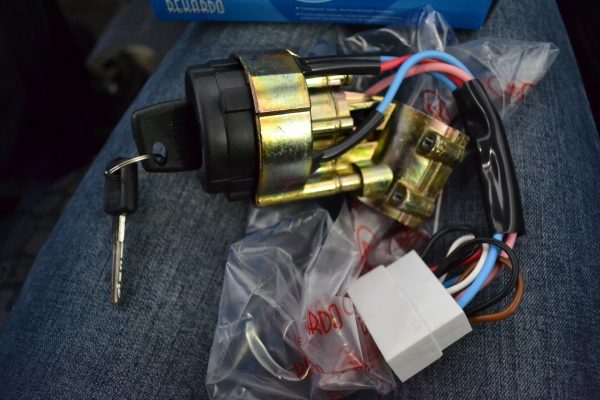

Теперь, когда старый замок зажигания снят, можно приступать к установке нового. Для того чтобы это сделать, нужно:

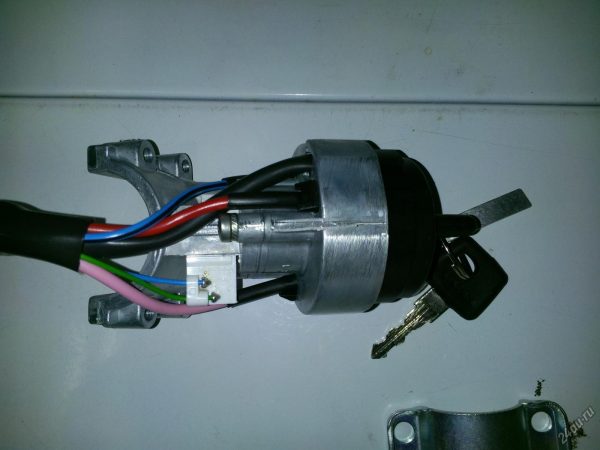

  1. Взять новый замок, вставить в него ключ и повернуть в положение номер один. Это необходимо для того, чтобы защёлка, ответственная за блокировку рулевого вала, ушла внутрь и не мешала процессу установки.

Отрывные болты — что бы замок не украли 🙂

  1. Установить замок на место и закрутить отрывные болты. Отрывать головки болтов сразу не нужно, чтобы в случае чего, не пришлось опять работать зубилом. Это можно будет сделать позже.

Не стоит сразу отрывать головки болтов

  1. Подключить электрику нового замка к ответной части автомобиля, следует быть осторожным при работе с электричеством.

Клемма замка зажигания ваз 2114

Проверка работоспособности замка и тест блокировки руля

Осталось только проверить работоспособность нового замка и блокировку руля. Начать следует с проверки блокировки, для этого необходимо достать ключ из замка зажигания и немного повернуть руль.

При отсутствии блокировки необходимо подрегулировать положение замка. Обязательно убедиться, что он вошёл в паз на рулевом валу.

Если блокировка руля работает как положено, закрутить отрывные болты до упора.

После этого следует подключить питание и попробовать завести двигатель. В случае успеха и правильной работы системы зажигания можно уже оторвать головки болтов и приступать к монтажу кожуха рулевой колонки и подрулевых переключателей обратно на место.

Важным нюансом является использование именно отрывных болтов. Многие вместо них используют обычные, ведь это упрощает последующую замену замка, при его очередной поломке. Но не стоит забывать, что отрывные болты используются в первую очередь для того, чтобы осложнить жизнь злоумышленникам при попытке угона автомобиля, так что не стоит ими пренебрегать.

Если внимательно следовать инструкциям и делать всё не спеша, то замена замка зажигания — работа несложная. Самым неприятным этапом, скорее всего, будет первое снятие замка и откручивание отрывных болтов. Также старайтесь покупать новые запчасти только в проверенных источниках, чтобы потом не оказалось, что ремонт произведён правильно, но несмотря на это — ничего не работает и автомобиль не заводится.

Как подключить магнитолу через замок зажигания

Один из вопросов, связанных с подключением автомагнитолы – это вопрос подачи питания. В устройстве имеется четыре провода, отвечающие за электропитание: провод, подающий основное питание, провод питания памяти, «масса» и заземление. Основное питание нужно вести напрямую от АКБ, используя для этого медный провод, сечением не менее 4мм². Он подключается через предохранитель.

Подключение традиционное и рекомендуемое

В инструкции к штатной магнитоле автомобилей ВАЗ, да и других марок авто тоже, описывается подключение через замок зажигания. Это вполне рабочая схема: вставил ключ в замок зажигания – музыка работает. Вынул ключ – не работает.

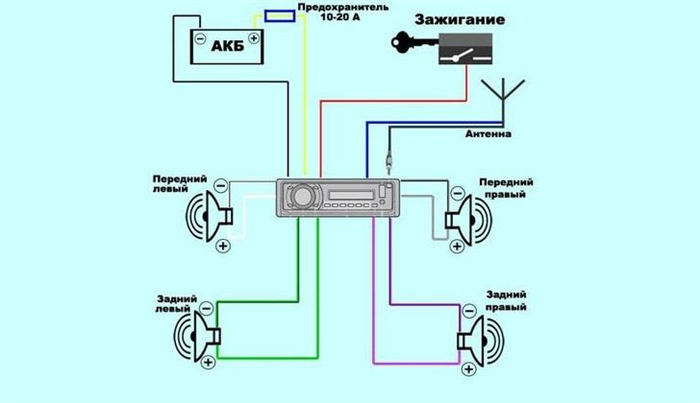

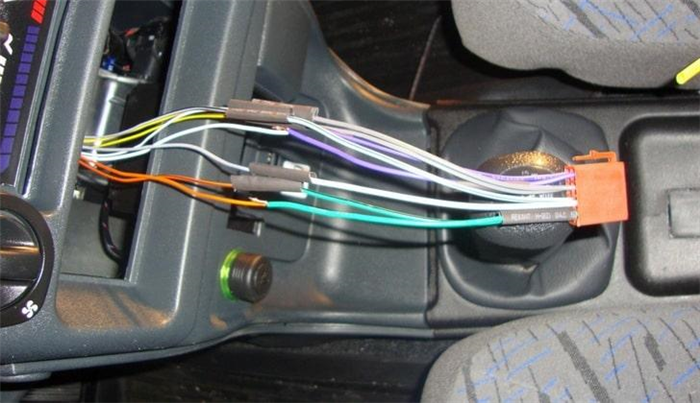

Как это реализовано, можно понять из схемы, показанной на фото: черный провод присоединён к корпусу, по желтому подается постоянное питание к магнитоле – питание памяти, чтобы не сбивались настройки, работали часы. Красный провод – силовой, он подает основное питание, проходя через замок зажигания, выведен на клемму питания магнитолы. С точки зрения производителей это самая правильная схема. С точки зрения пользователей, в таком способе есть минусы:

  1. Невозможность пользования магнитолой без включенного зажигания. И правильно, нечего в машине сидеть, пойди, займись чем-нибудь. Но ведь ситуации разные бывают, ждешь кого-нибудь, или еще что. В общем, неудобно.
  2. Необходимость оставить ключ в зажигании, оставляя пассажира в салоне;

Как можно еще подключить

Если есть проблема, обязательно найдутся способы ее решения.

  1. Подключение напрямую. Один из таких способов – подключение напрямую, в обход замка зажигания. Это наиболее распространенный вариант. Но далеко не самый удобный или правильный. Согласно предыдущему рисунку, и желтый и красный провода скручиваются вместе и идут на АКБ. Этот способ решает вышеназванную проблему – магнитола работает всегда, главное, чтобы был рабочий аккумулятор.

Но исправив одну, мы получаем другую проблему: постоянно работающая магнитола чувствительно потребляет энергию. Даже в выключенном состоянии и даже со снятой панелью. Что очень чувствительно при длительных стоянках для стареньких Лад.

  1. Симулятор зажигания. По сути, ключ зажигания – обыкновенная кнопка включения-выключения. Если в схему подключения магнитолы напрямую, в разрыв красного провода включить обыкновенную кнопку, то это даст возможность слушать музыку, когда зажигание выключено, нажав кнопку включения.

В случае оставления машины на длительной стоянке кнопочку выключают, и магнитола не потребляет энергии. Прерыватель на проводе подачи питания можно поставить и перед зажиганием. Тогда включение магнитолы можно осуществлять второй кнопкой включения аварийного сигнала: при нажатой кнопке поступает питание от постоянного плюса, при выключенной – через зажигание.

  1. Основы радиоэлектроники. Этот вариант более технологичный. Для его реализации потребуются пара диодов, рассчитанные на силу тока в 300 мА. Катоды диодов спаиваются между собой. К аноду одного присоединяем провод, на который подается питание, идущий от замка зажигания. К противоположному диоду на анод подключаем синий провод от магнитолы, тот, с маркировкой REMOTE (питание активной антенны). К спайке диодов подключаем провод, ведущий на зажигание для управления функцией АСС (питание первичных потребителей – первое положение ключа).
Читать еще:  Ваз 1111 расход топлива на 100 км

В результате получаем следующее: повернул ключ в положение АСС, включил магнитолу. Дальше она работает независимо от положения ключа и включенного зажигания. Выключается музыка штатной кнопочкой POWER. Такой ход развития событий возможен только при наличии положения АСС. Например, в «шестерке» ВАЗ этого положения для ключа нет. Зато в более современном поколении магнитол эта связка из двух диодов уже может быть в самом устройстве, а в меню есть соответствующая строка: «Режим экономии».

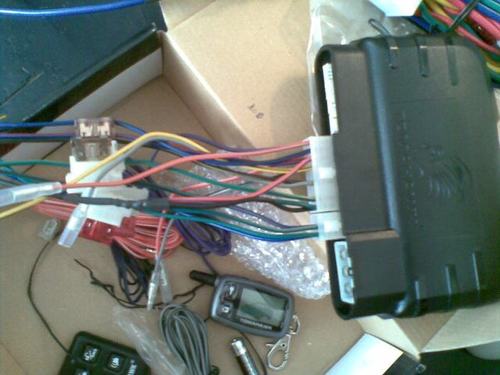

  1. Подключение магнитолы через сигнализацию. Работа системы в этом случае следующая: при постановке машины на сигнализацию магнитола отключается, при снятии с сигнализации включается. Способ уменьшает потребление энергии при выключенной магнитоле, но все равно оно есть: в схеме задействованы два реле.

Так как все схемы подключения не особо сложны и вполне доступны для самостоя5тельного воплощения, то можно выбрать один способ, попользоваться, и если не подошло – поменять на другой

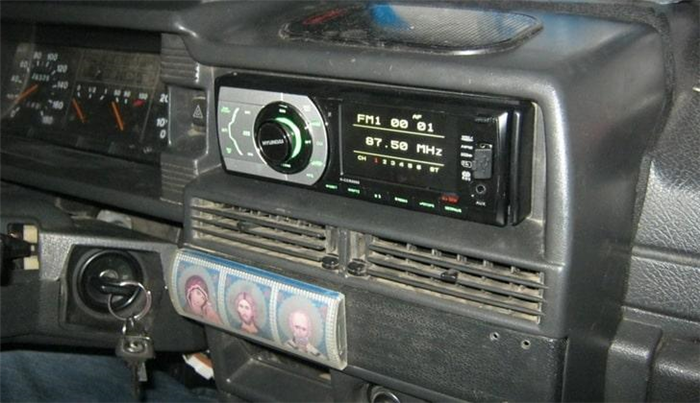

Как установить и подключить магнитолу на машинах ВАЗ-2114 (2115)

Машины ВАЗ-2114 с завода оснащались кабелями, предназначенными для подсоединения головного устройства и динамиков. Дальнейшие работы осуществлялись дилерскими центрами или владельцами. От корректности подключения магнитолы ВАЗ-2114 зависит надежность работы акустического оборудования и безопасность эксплуатации электрической системы автомобиля.

Как лучше установить

Последовательность действий при установке магнитолы на ВАЗ-2114 следующая:

  1. Снять пластиковую облицовку средней части приборной панели, расположенную под рычагами регулировки климатической установки. Предварительно необходимо отключить отрицательный выход батареи от кузова автомобиля.
  2. В кожухе имеется штатное прямоугольное отверстие, закрытое декоративной панелью. Снять защитный элемент и установить в паз монтажную обойму, поставляемую совместно с магнитолой.
  3. Аккуратно закрепить монтажный элемент отгибанием треугольных языков, расположенных по периметру детали. Установленная обойма должна плотно держаться в пластиковом кожухе и не двигаться в стороны.

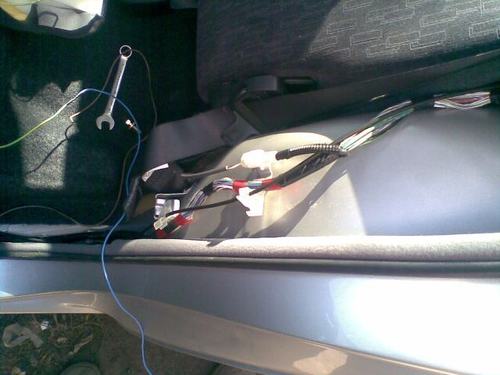

  4. После этого производится прокладка кабелей питания и коммутации с антенной и громкоговорителями.
  5. Выполнить монтаж на штатное место пластиковой консоли с установленной шахтой. После этого можно приступить к подключению головного устройства к бортовой сети автомобиля.
  6. После коммутации штекеров головное устройство фиксируется в направляющей шахте.
  7. Установить декоративную рамку. Она закроет монтажную щель по периметру корпуса магнитолы.

Установка головного устройства на седанах ВАЗ-2115 не отличается от описанной выше процедуры. Автомобили имеют идентичные панели приборов и центральные консоли. Разница может быть только в цвете изоляции штатной проводки (в зависимости от года выпуска транспортного средства).

Как подключить магнитолу

Рекомендации по подключению головного акустического устройства к бортовой сети:

  1. Перед тем как подключить магнитолу на ВАЗ-2114, необходимо найти в штекере силовые провода с красной и желтой изоляцией, которые применяются для подачи положительного питания. Дополнительный черный кабель предназначен для коммутации отрицательного сигнала питания.
  2. Подключить разъем головного устройства к отрицательному и положительному полюсам питания, используя в качестве точки коммутации штекер прикуривателя. Допускается подсоединение минусового провода к ближайшему болту «массы», приваренному к кузову.
  3. Вывести акустические кабели от громкоговорителей, установленных в передних дверях и на полке багажного отделения. Провода соединяются с соответствующими выходами на штекере магнитолы. Запрещено объединять минусовые выводы колонок в единую цепь или коммутировать выходы на кузов автомобиля.
  4. Все стыки требуется защитить при помощи изоляционной ленты или трубки, для повышения прочности соединения рекомендуется использовать клеммы или пайку.
  5. Антенна радиоприемника располагается на крыше автомобиля, возможна установка активной антенны на внутренней части лобового стекла. Провод проводится под декоративными элементами отделки салона внутрь приборной панели. Коммутация к магнитоле выполняется напрямую или через переходник.

Для повышения надежности рекомендуется подсоединение к клеммам аккумулятора.

Для коммутации используется медный кабель с сечением не менее 2,5 мм², оснащенный предохранителем номиналом 10 А и более.

Проводка прокладывается через моторный отсек (гофрированный защитный рукав). Кабель с красной изоляцией подсоединяется через переключатель питания.

Подключение и установка магнитолы на ВАЗ-2109 с «низкой» панелью приборов производится по аналогичной методике. Машины с «высокой» панелью имеют штатное гнездо для головного оборудования, размещенное выше центральных дефлекторов вентиляционной установки. Для подачи напряжения используются клеммы прикуривателя или аккумулятор, допускается включение части питания через контактную группу в замке зажигания.

Поскольку схема прямой коммутации автомагнитолы к бортовой сети машины приводит к ускоренному разряду аккумуляторной батареи, то рекомендуется использовать комбинированное подсоединение через замок зажигания. Провод желтого цвета выходит к положительной клемме прикуривателя, а красный подключается к контакту замка ACC. Для включения оборудования требуется повернуть ключ в личинке. Но ток, потребляемый акустическим оборудованием в режиме покоя, не превышает 25-30 мА, что обеспечивает сохранение уровня заряда аккумулятора.

Возможные проблемы

Владельцы часто сталкиваются с дефектами цепей питания, из-за которых не включается магнитола на ВАЗ-2114. Причиной неисправности является перегоревший предохранитель, расположенный в монтажном блоке или на корпусе головного устройства. Элемент перегорает из-за коротких замыканий или перегрузки сети, возникшей из-за повышенной громкости воспроизведения или подключения дополнительного оборудования.

Часто выходят из строя встроенные диоды подсветки дисплея, которые требуется заменить аналогичными. Попадание влаги на контакты переключателей приводит к некорректной работе кнопок управления. Проигрыватель компакт-дисков начинает работать со сбоями из-за повреждений привода лазерной считывающей головки. Часть магнитол оборудована встроенной диагностической системой, выводящей на дисплей коды ошибок. Расшифровка значения позволит определить причину неисправности.
