Двигатель ВАЗ 2110 | ВАЗ 2111 | ВАЗ 2112 – ремонт двигателя с полной разборкой

Разборка двигателя
1. Снимаем головку блока цилиндров (см. Головка блока цилиндров – снятие и установка).
2. Снимаем маслоприемник (см. Маслоприемник – снятие).
3. Снимаем масляный насос (см. Масляный насос – снятие, разборка, сборка и установка).
4. Снимаем с маховика нажимной и ведомый диски (см. Ведомый и нажимной диски сцепления – замена).
5. Снимаем с блока цилиндров датчик детонации (см. Датчик детонации (ДД) – снятие и проверка).
6. Снимаем маховик (см. Маховик – снятие, установка, замена).

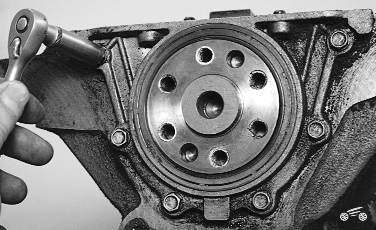

7. Торцовым ключом на 10 мм отворачиваем шесть болтов крепления держателя заднего сальника коленчатого вала.

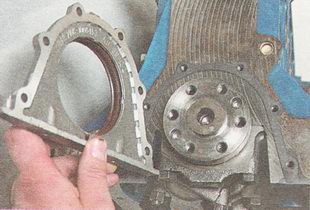

8. Снимаем держатель с сальником коленчатого вала.

ПРИМЕЧАНИЕ
Под держателем сальника коленчатого вала установлена прокладка.

9. Извлекаем из блока цилиндров четыре поршня с шатунами (см. п. 1-9 Поршневые кольца – замена).

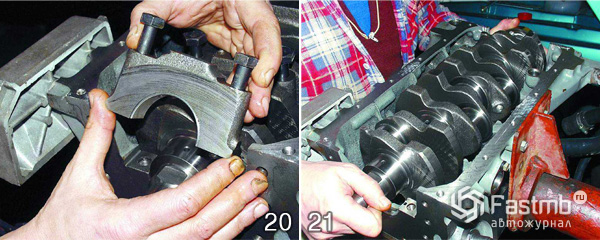

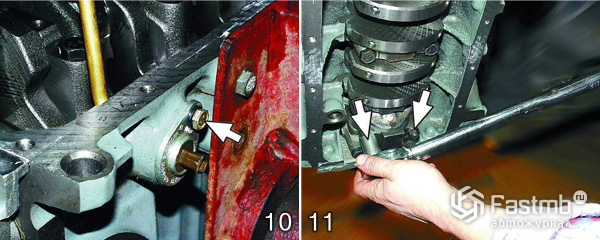

10. Торцовым ключом на 17 мм отворачиваем по два болта крепления пяти крышек коренных подшипников.

11. Снимаем крышки коренных подшипников.

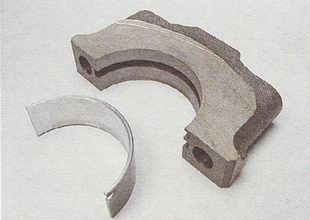

12. Вынимаем из крышек нижние вкладыши коренных подшипников.

13. Вынимаем из блока цилиндров коленчатый вал.

14. Из проточек третьей опоры вынимаем два полукольца — упорные вкладыши осевого перемещения коленчатого вала.

15. Из опор блока цилиндров вынимаем верхние вкладыши коренных подшипников.

Проверка деталей двигателя
1. Отмываем блок цилиндров от грязи и отложений специальным моющим средством, дизельным топливом или керосином, продуваем масляные каналы.

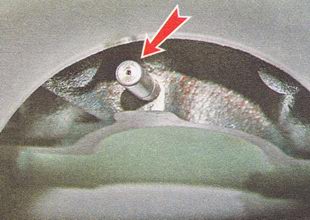

2. Тонкой медной проволокой прочищаем выходные отверстия масляных форсунок.

3. Вытираем блок цилиндров насухо и осматриваем его. Трещины и выкрашивание металла — недопустимы.
4. Нутромером измеряем внутренний диаметр цилиндров (см. п. 2 Поршень и шатун – замена).

ПРИМЕЧАНИЕ
Степень износа каждого цилиндра можно определить по разнице показаний нутромера в разных поясах. При износе более 0,15 мм блок следует подвергнуть расточке цилиндров под ремонтные размеры поршней (см. п. 1 Поршень и шатун – замена).

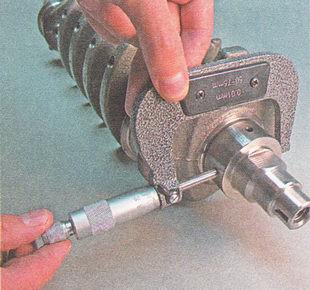

5. Микрометром измеряем коренные и шатунные шейки коленчатого вала.

Коленчатый вал подлежит замене либо шлифовке, если износ его шеек более 0,03 мм или овальность шеек более 0,03 мм, или на шейках коленвала есть задиры и риски. Предусмотрена возможность шлифовки шеек коленвала с уменьшением их диаметра на 0,25 мм; 0,5 мм; 0,75 мм и 1,00 мм.

Сборка двигателя
РЕКОМЕНДАЦИЯ
Если цилиндры двигателя были расточены, необходимо промыть блок цилиндров дизельным топливом или керосином и обдуть сжатым воздухом. После шлифовки шеек коленвала двигателя следует вынуть заглушки выходных отверстий каналов. Также необходимо промыть коленвал керосином и продуть каналы коленвала сжатым воздухом.
ПРЕДУПРЕЖДЕНИЕ

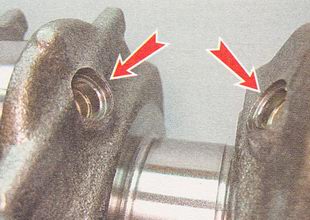

В отверстия масляных каналов коленвала устанавливаем новые заглушки.

ПРИМЕЧАНИЕ
Перед сборкой двигателя следует подобрать соответствующие кольца, пальцы и поршни (см. п. 2 Поршень и шатун – замена), а также вкладыши подшипников коленчатого вала (см. выше).

1. Обезжириваем гнезда вкладышей в опорах и крышках коренных подшипников.

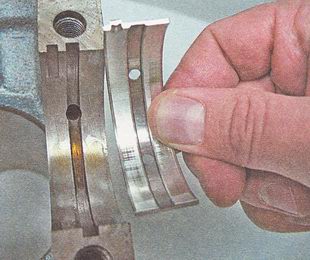

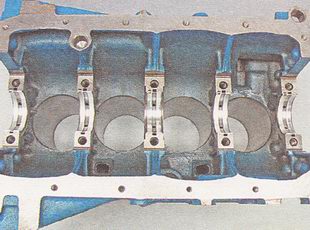

2. Укладываем в гнезда опор вкладыши с канавками.

3. В крышки коренных подшипников укладываем вкладыши без канавок.

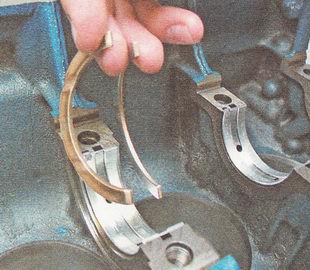

4. В проточки третьей коренной опоры устанавливаем упорные полукольца. С передней стороны — сталеалюминиевое (с внутренней стороны — белое, а с наружной — желтое), с задней — металлокерамическое (желтое с обеих сторон).

ПРИМЕЧАНИЕ

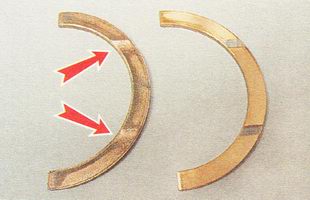

Полукольца коленвала изготавливаются номинальной и увеличенной на 0,127 мм толщины. Осевое перемещение коленчатого вала должно быть в пределах 0,06-0,26 мм.

5. Полукольца коленвала устанавливаем канавками наружу (к щекам коленчатого вала).

6. Смазываем шейки коленчатого вала и вкладыши чистым моторным маслом.
7. Укладываем коленвал в опоры блока цилиндров и устанавливаем крышки коренных подшипников.
ПРИМЕЧАНИЕ

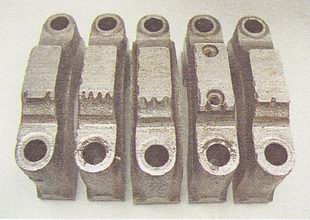

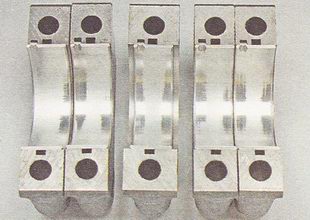

На крышках коренных подшипников рисками обозначены номера подшипников (с 1 по 5). Крышка пятого коренного подшипника обозначена двумя рисками, разнесенными к краям крышки.

При установке в блок крышки рисками должны быть обращены к той стороне блока, на которой устанавливается маслоизмерительный щуп.

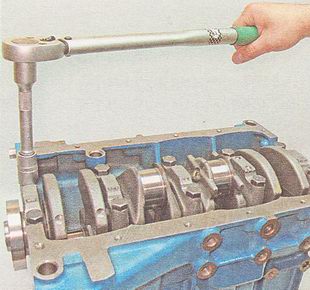

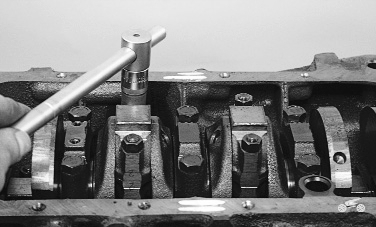

8. Затягиваем болты крепления крышек коренных подшипников динамометрическим ключом моментом 68,31-84,38 Н-м (6,97-8,61) кгс-м.

РЕКОМЕНДАЦИЯ
Затягивая крышки коренных подшипников, убеждаемся в свободном вращении коленвала. Для этого, после затягивания болтов крепления очередной крышки, проверните коленвал. Он должен вращаться усилием рук. Если коленвал вращается туго или его заклинило – возможно, перепутаны крышки подшипников или неправильно подобраны вкладыши.

9. Собираем шатунно-поршневую группу (см. Поршень и шатун – замена).
10. Устанавливаем поршни в цилиндры блока (см. Поршневые кольца – замена).

РЕКОМЕНДАЦИЯ
Затягивая шатунные крышки, так же, как сказано выше проверяйте свободное вращение коленчатого вала. Поскольку для вращения коленчатого вала вместе с поршнями потребуется больше усилий, на вал следует установить маховик, и проворачивать вал за него.

Порядок дальнейшей сборки двигателя зависит от того, в каком виде необходимо установить двигатель на автомобиль — в собранном или частично разобранном. В любом случае собирать двигатель следует в последовательности, обратной разборке.
См. также
Снятие и установка двигателя в сборе
См. также
Снятие и установка частично разобранного двигателя

полезные советы автомобилисту

Разборка и ремонт двигателя ВАЗ 2110

Видео по капремонту и сборке двигателя, машины марки ВАЗ 2112, а также подробная инструкция с фотосопровождением по разборке мотора ВАЗ 2110.

Ремонт двигателя ВАЗ 2110, как и любой другой модели машины не лёгкая работа, но всё же, выполняемая. Если Вы хоть немного разбираетесь в технике, то сумеете её выполнить. Чтобы осуществить ремонт нужно как минимум разобрать двигатель. Предлагаем Вашему вниманию подсказку, как и в какой последовательности, выполнять такую работу.

Подробная инструкция разборки и ремонта двигателя ВАЗ 2110:

2. Снимаем с двигателя сцепление.

3. Снимаем натяжной ролик, ремень привода распределительного вала и дистанционную шайбу, которая установлена под натяжным роликом.

4. Снимаем с распределительного вала зубчатый шкив.

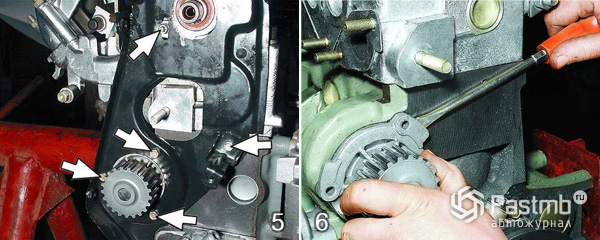

5. Осуществляем отвинчивание четырёх болтов, тремя из которых прикреплён водяной насос. Откручиваем гайку крепления на задней крышке ремня привода распределительного вала и снимаем крышку.

6. Чтобы снять водяной насос, вставляем отвёртку между блоком и фланцем корпуса насоса и таким образом сдвигаем его с посадочного места. Выполнив эти операции, снимаем водяной насос.

7. С блока цилиндров снимаем головку.

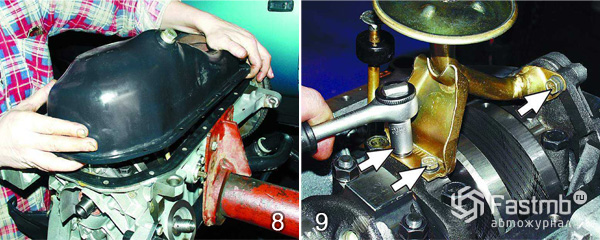

8. Отвинчиваем болты (их 16 штук) крепления масляного картера, затем вместе с прокладкой снимаем его.

9. Отвинчиваем болты (их 3) крепления маслоприёмника и снимаем его. Имейте в виду, что под головками болтов наличествуют пружинные шайбы.

10. Отвинчиваем в масляном картере болт, которым прикреплён датчик уровня масла. Не забывайте о том, что под головкой болта наличествует пружинная шайба. Вынимаем датчик из блока цилиндров, при наличии необходимости можно прокрутить коленвал так, чтобы его противовес не препятствовал выниманию датчика.

11. Затем осуществите поворот коленвала так, чтобы поршень, который снимается, попал в НМТ (нижнюю мёртвую точку). Необходимо отвинтить две гайки крепления для снятия крышки шатуна.

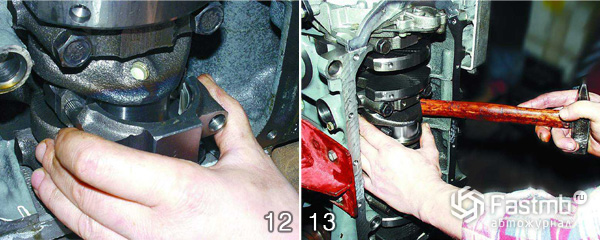

12. Теперь снимаем крышку шатуна. В случае, когда демонтаж крышки осуществить сложно, можно предварительно стронуть её лёгкими ударами молотка. Может быть, что номер цилиндра на крышке будет незаметным, в таком случае следует промаркировать крышку номером цилиндра.

13. Используя ручку молотка, проталкиваем шатун внутрь цилиндра, затем осторожно вынимаем из цилиндра поршень с шатуном. В процессе нужно следить, чтобы нижней головкой шатуна не коснуться зеркала цилиндра, поскольку таким образом можно повредить его. Остальные поршни снимаем тем же способом.

14. Если нужно снять поршень с шатуна, то маркируем его номером цилиндра, чтобы при осуществлении их установки не перепутать. На шатуне так же, должен быть номер цилиндра: если его не видно, то маркируем и шатун.

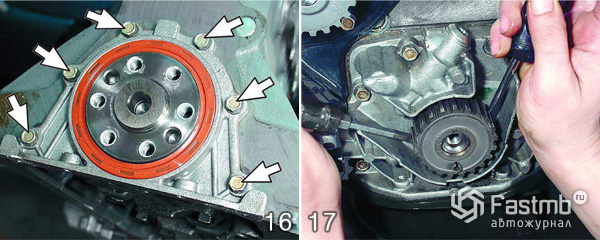

16. Отвинчиваем болты (их 6), снимаем держатель заднего сальника коленвала и прокладку. Помните, что под головками болтов наличествуют пружинные шайбы.

17. С коленчатого вала, снимаем зубчатый шкив. В случае, когда в пазу колен вала шпонка сидит не плотно, обязательно её вынимаем, чтобы не потерялась.

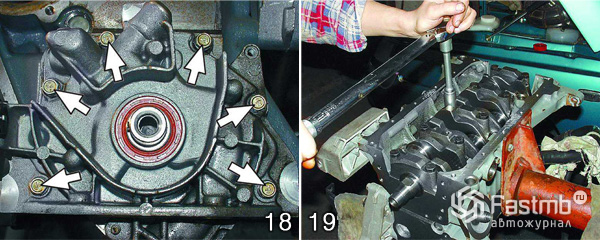

18. Отвинчиваем шесть болтов, под головками которых наличествуют пружинные шайбы, и снимаем масляный насос и прокладку.

19. Осуществляем отвинчивание болтов крепления на пяти крышках (на каждой по 2 болта) коренных подшипников.

20. Снимаем крышки.

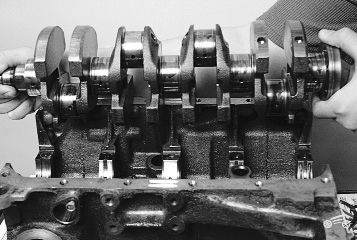

21. Снимаем коленвал автомобиля ВАЗ 2110.

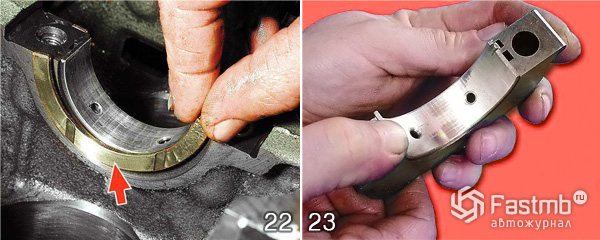

22. Осуществляем снятие на средней опоре упорных полуколец коленвала.

23. Если не планируется замена вкладышей, то по мере снятия, вынимаем их из постелей блока и из крышек коренных подшипников.

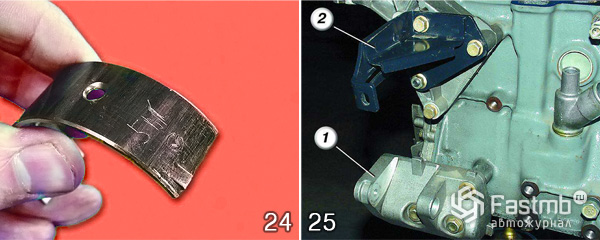

24. На нерабочей стороне маркируем вкладыши относительно постелей и крышек.

25. При наличии необходимости в снятии опор двигателя и кронштейнов генератора, отвинчиваем болты (3 штуки) их крепления и снимаем подводящую трубу водяного насоса, отвинтив её крепление.

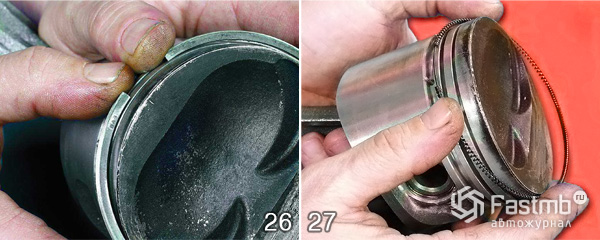

26. Снимаем поршневые кольца с использованием специального съёмника. Если нет такого приспособления, то снимаем кольца с поршня, разжав аккуратно замки колец.

27. Снимаем с поршня двигателя авто разжимную пружину маслосъёмного кольца.

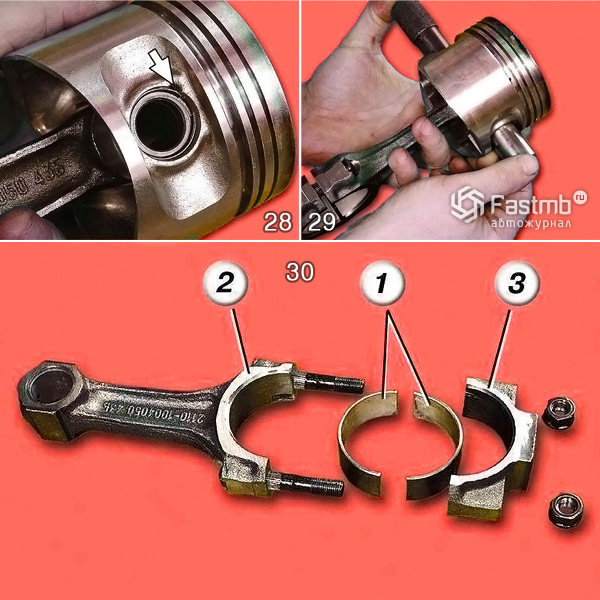

28. Стопорные кольца, которые удерживают поршневой палец, снимаем с обеих сторон поршня. В бобышках поршня с целью удобства снятия колец предусмотрены выемки.

29. Используя подходящую оправку, выталкиваем палец из поршня, затем снимаем поршень с шатуна.

30. Из шатуна и его крышки вынимаем вкладыши. В случае, когда они остались на коленвале, снимаем их с вала. Если не требуется замена вкладышей, то по мере снятия маркируем их относительно номеров крышек и шатунов.

На этом процесс разборки двигателя ВАЗ 2110 завершён. Удачного завершения ремонта.

Подробный видео урок: сборка двигателя

Видео про капремонт ДВС ВАЗ:

Видео – сборка двигателя ВАЗ 2112:

Руководство по ремонту ВАЗ 2110, 2112, 2111 (Лада 110)

Вымытый и очищенный двигатель установите на стенд для разборки или на прочную массивную подставку и слейте из картера масло (если это не сделали перед снятием силового агрегата).

Разбирайте двигатель в следующем порядке.

1. Отсоедините от двигателя коробку передач (см. «Снятие и установка коробки передач»).

2. Снимите с маховика сцепление (см. «Ремонт сцепления»).

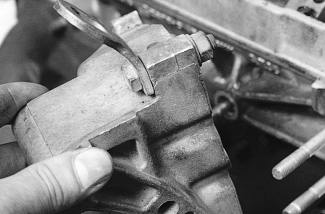

3. Снимите кронштейн 10 (см. рис. 4.23) задней подвески силового агрегата, отвернув гайки его крепления к головке блока цилиндров.

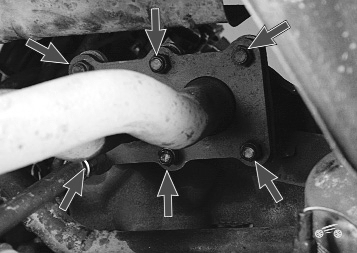

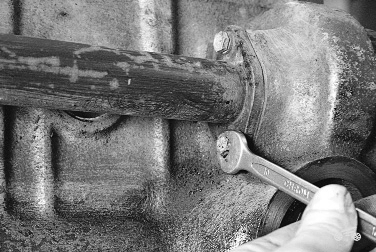

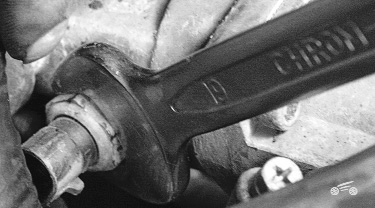

4. Отверните шесть гаек крепления приемной трубы к выпускному коллектору (если силовой агрегат снимали вместе с приемной трубой, отсоединив ее от нейтрализатора).

5. Отверните гайки крепления, снимите накладку кронштейна крепления приемной трубы…

6. …и снимите приемную трубу.

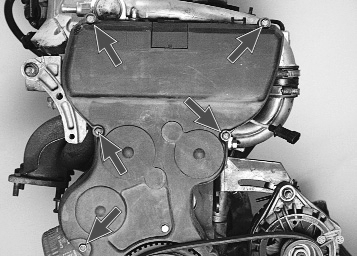

8. Снимите переднюю крышку ремня привода распределительных валов, вывернув пять болтов ее крепления.

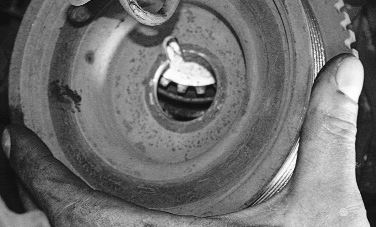

9. Снимите шкив коленчатого вала, вывернув болт его крепления.

10. Ослабьте натяжение ремня привода распределительных валов (см. «Регулировка натяжения ремня привода распределительных валов»).

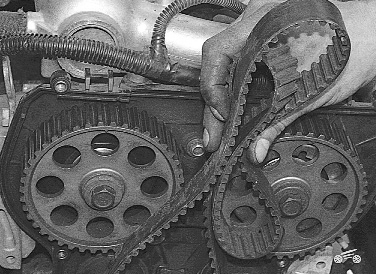

11. …и снимите ремень.

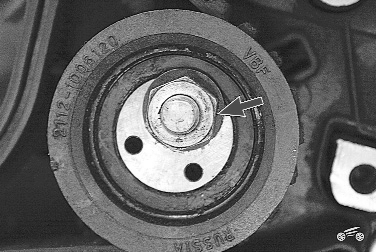

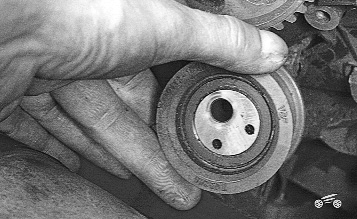

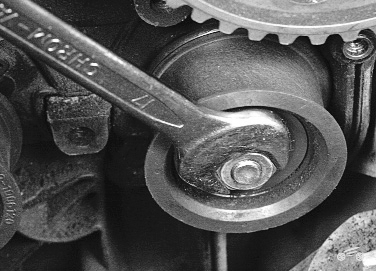

12. Отверните гайку крепления натяжного ролика…

13. …и снимите ролик.

14. Отверните гайку крепления и снимите опорный ролик.

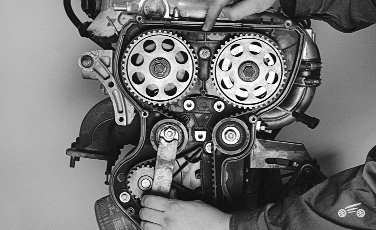

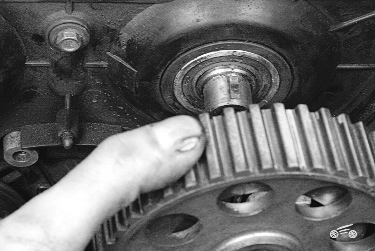

15. Придерживая шкивы распределительных валов от проворачивания, выверните болты крепления шкивов, снимите шкивы и извлеките из пазов хвостовиков валов шпонки.

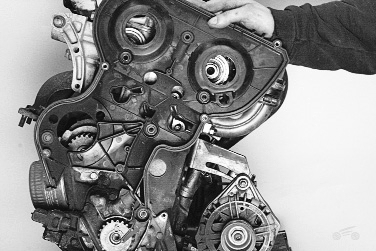

16. Выверните шесть болтов крепления задней защитной крышки ремня…

17. …и снимите крышку.

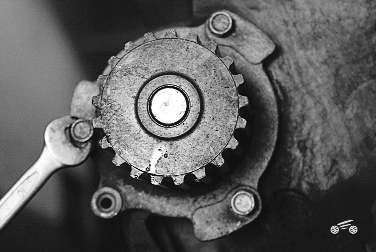

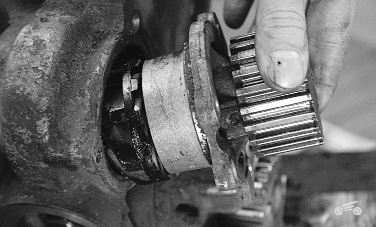

18. Выверните три болта крепления насоса охлаждающей жидкости…

19. …и снимите насос.

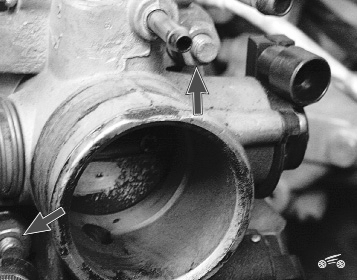

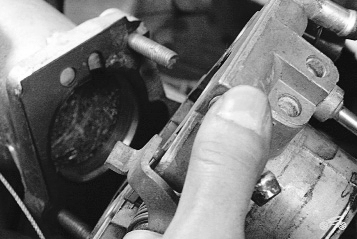

20. Отверните две гайки крепления дроссельного узла к ресиверу…

21. …снимите дроссельный узел…

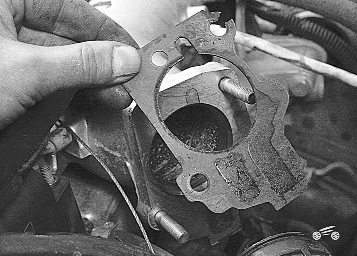

22. …и его прокладку.

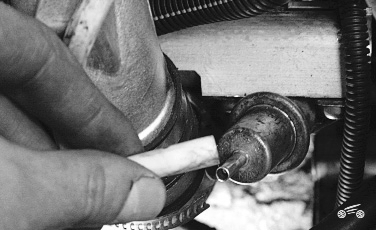

23. Отсоедините от регулятора давления топлива вакуумный шланг и снимите его.

24. Выверните болт крепления и снимите датчик положения коленчатого вала с масляного насоса.

25. Отсоедините высоковольтные провода от свечей зажигания и выньте их из держателя на ресивере.

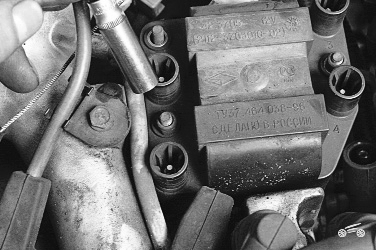

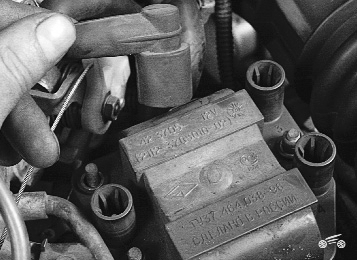

26. Отверните три гайки крепления модуля зажигания к крышке головки блока и снимите модуль.

27. Снимите держатель высоковольтных проводов, отвернув гайки его крепления.

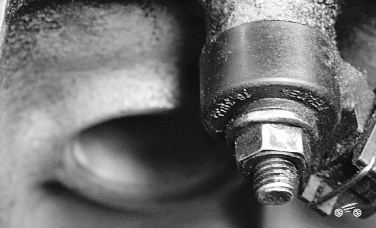

28. Отверните гайку крепления и снимите датчик детонации со шпильки блока цилиндров.

29. Выверните болт крепления и снимите датчик фазы с головки блока.

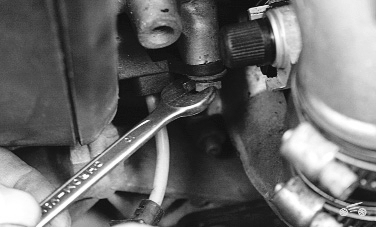

30. Выверните датчик температуры охлаждающей жидкости системы управления двигателем из выпускного патрубка рубашки охлаждения.

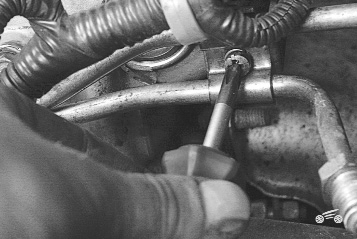

31. Снимите держатель топливных трубок, вывернув винт его крепления к головке блока цилиндров.

32. Снимите масляный фильтр (см. «Замена масла в двигателе и масляного фильтра»).

33. Снимите ресивер (см. «Снятие головки блока цилиндров на автомобиле»).

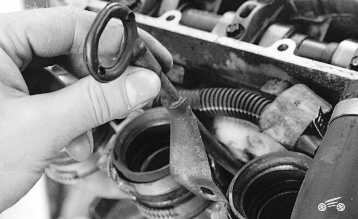

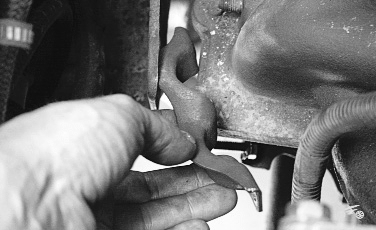

34. Выверните болт крепления направляющей указателя уровня масла и снимите направляющую вместе с указателем.

35. Снимите головку блока цилиндров (см. «Снятие головки блока цилиндров на автомобиле»), выполнив необходимые демонтажные операции, за исключением отсоединения проводов и трубопроводов, оставшихся на автомобиле.

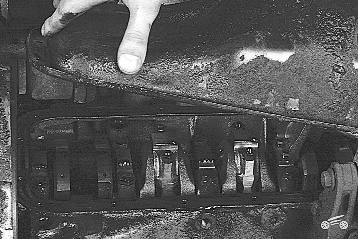

36. Снимите масляный картер вместе с прокладкой, вывернув шестнадцать болтов его крепления.

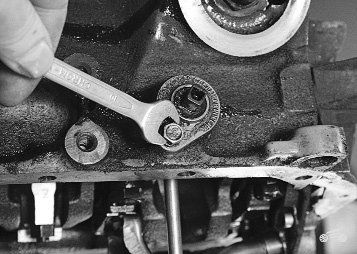

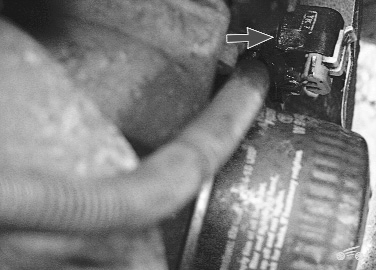

37. Выверните болт (под головкой болта установлена пружинная шайба) крепления датчика уровня масла к блоку цилиндров…

38. …и снимите датчик. При необходимости проверните коленчатый вал так, чтобы противовес не мешал снятию датчика.

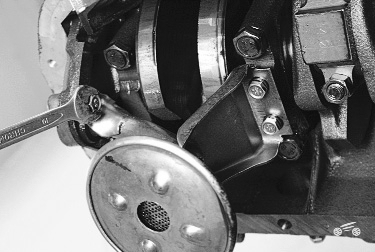

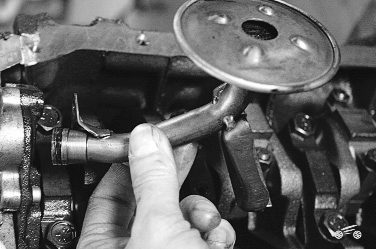

39. Выверните три болта (под головками болтов установлены пружинные шайбы) крепления маслоприемника…

40. …и снимите маслоприемник.

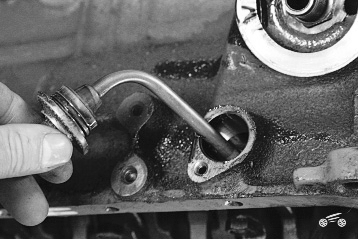

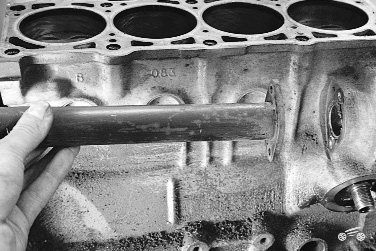

41. Выверните два болта крепления подводящей трубы насоса охлаждающей жидкости к блоку цилиндров…

42. …и снимите трубу.

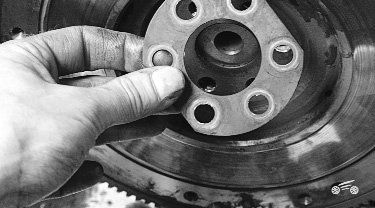

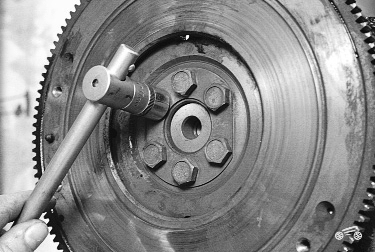

43. Выверните шесть болтов крепления маховика…

44. …снимите установленную под болтами шайбу…

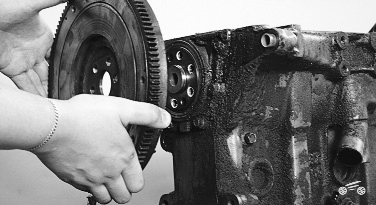

45. …и снимите маховик.

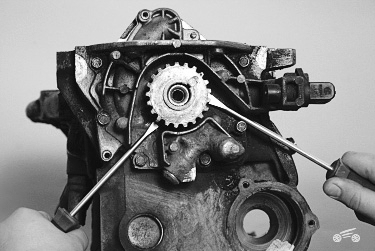

46. Поддев двумя отвертками…

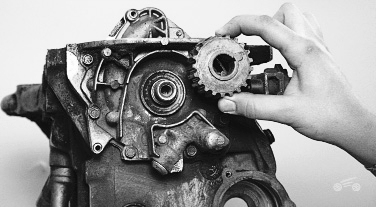

47. …снимите зубчатый шкив с носка коленчатого вала. Если шпонка в пазу коленчатого вала сидит неплотно, снимите ее, чтобы не потерять.

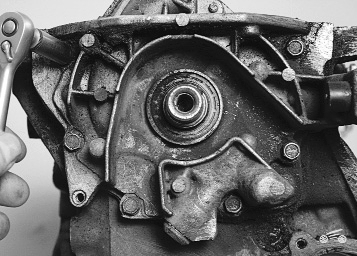

48. Выверните шесть болтов (под головками болтов установлены пружинные шайбы), снимите масляный насос и прокладку.

49. Выверните шесть болтов (под головками болтов установлены пружинные шайбы), снимите держатель заднего сальника коленчатого вала и прокладку.

50. Поверните коленчатый вал так, чтобы снимаемый поршень был в НМТ (нижней мертвой точке). Отверните две гайки крепления крышки шатуна.

51. Снимите крышку шатуна. Если демонтаж крышки затруднен, предварительно строньте ее несильными ударами молотка. Номер цилиндра на крышке может быть не виден, в этом случае промаркируйте крышку номером цилиндра.

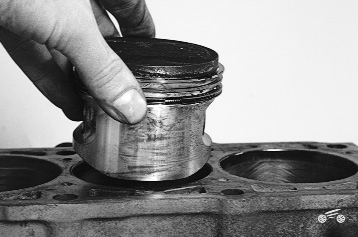

52. Протолкните шатун ручкой молотка внутрь цилиндра и осторожно выньте поршень с шатуном из цилиндра. При этом следите за тем, чтобы нижняя головка шатуна не касалась зеркала цилиндра, иначе можно повредить зеркало. Аналогично снимите остальные поршни.

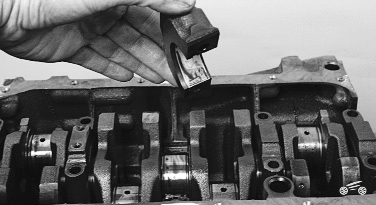

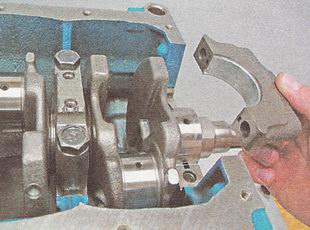

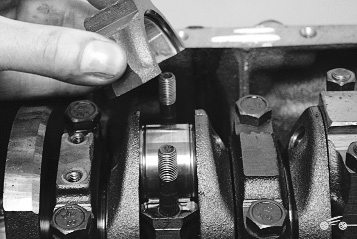

53. Выверните по два болта крепления пяти крышек коренных подшипников…

54. …и снимите крышки.

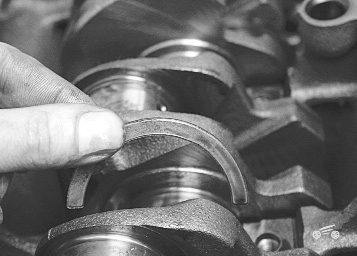

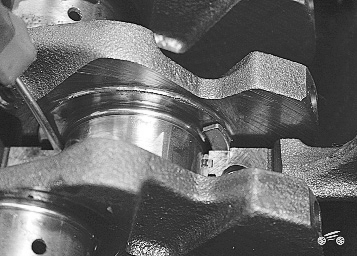

55. Нажав отверткой на торец упорного полукольца, проверните его на шейке коленчатого вала вверх…

56. …и снимите полукольцо. Аналогично снимите втрое упорное полукольцо.

57. Снимите коленчатый вал.

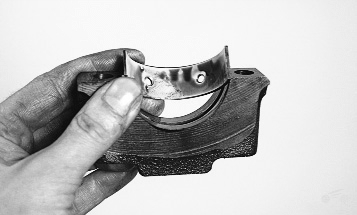

58. Выньте вкладыши из крышек коренных подшипников…

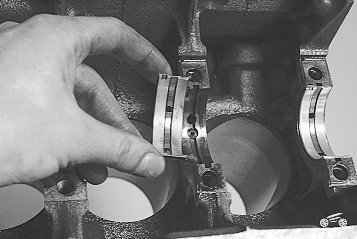

59. …и постелей блока. Если не предполагается замена вкладышей, при снятии промаркируйте на нерабочей стороне вкладыши относительно крышек и постелей.

60. Снимите поршневые кольца специальным съемником. Если его нет, снимите кольца с поршня, аккуратно разведя замки колец.

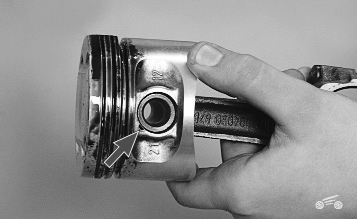

61. С обеих сторон поршня снимите стопорные кольца, удерживающие поршневой палец. Для удобства снятия колец в бобышках поршня сделаны выемки.

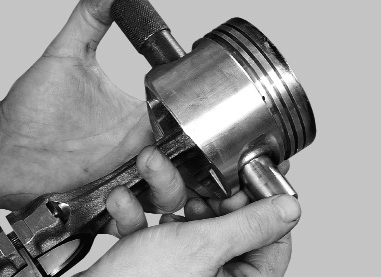

62. С помощью подходящей оправки вытолкните палец из поршня и снимите поршень с шатуна.

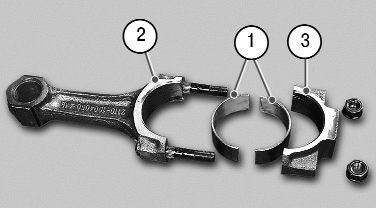

63. Выньте вкладыши 1 из шатуна 2 и его крышки 3. Если вкладыши остались на коленчатом валу, снимите их с вала. Если не предполагается замена вкладышей, при снятии промаркируйте их на нерабочей поверхности относительно шатунов и крышек.

разборка двигателя ваз 2110 | 2111 | 2112

Разборка и сборка силового агрегата
Разборку производите в следующем порядке.
Снимите приемную трубу глушителей, отвернув гайки крепления к кронштейну на блоке цилиндров и к выпускному коллектору. Отверните гайку 7 (см. рис. 2-3) и снимите подушку 3 правой опоры силового агрегата в сборе с кронштейном 1. Отверните гайки крепления стартера 3 (рис. 2-6) к картеру сцепления и снимите стартер. Снимите нижнюю крышку 5 картера сцепления, отвернув болты крепления. Осторожно отсоедините коробку передач от двигателя, стараясь не опирать первичный вал коробки передач на лепестки нажимной пружины сцепления. Снимите верхнюю крышку 2 картера сцепления и отсоедините кожух 6 сцепления от маховика.

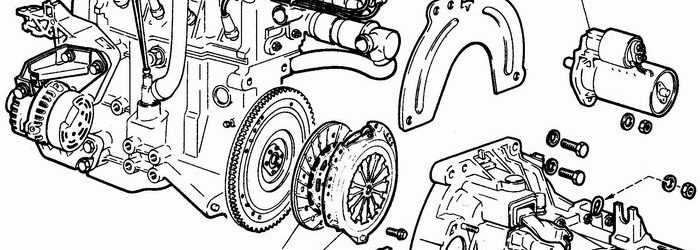

Рис. 2-6. Разборка силового агрегата:
1 — двигатель; 2 — верхняя крышка картера сцепления; 3 — стартер;
4 — коробка передач; 5 — нижняя крышка картера сцепления;
6 — кожух сцепления; 7 — ведомый диск
Разборка двигателя
Сборку производите в следующем порядке.
Установите на маховике по трем центрирующим штифтам (рис. 2-7) кожух сцепления с ведомым диском, отцентрируйте оправкой А.70081 (см. рис. 3-3) ведомый диск сцепления и закрепите кожух сцепления болтами. Установите в нижние лапы блока цилиндров две центрирующие втулки (если они снимались) и наденьте на них верхнюю крышку картера сцепления. Нанесите тонкий слой смазки ШРУС-4 на шлицевой конец первичного вала коробки передач и на наружную поверхность направляющей втулки муфты выключения сцепления. Соедините коробку передач с двигателем, не опирая при этом первичный вал на лепестки нажимной пружины сцепления. Прикрепите коробку передач к двигателю болтами и гайкой. Установите нижнюю крышку картера сцепления и закрепите ее болтами. Установите и закрепите стартер. Прикрепите к кронштейну 14 (см. рис. 2-3) гайкой 7 подушку правой опоры силового агрегата в сборе с кронштейном 1. Установите и закрепите кронштейн 13 левой опоры силового агрегата, а также кронштейн 8 с опорой 10, если они снимались. Установите и закрепите приемную трубу глушителей.

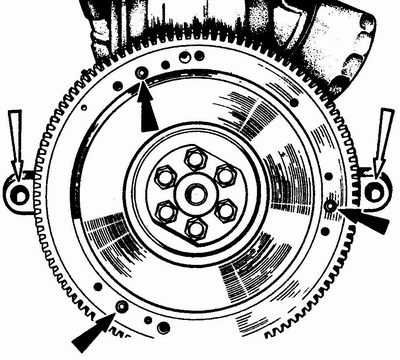

Рис. 2-7. Установочные штифты сцепления (черные стрелки)
центрирующие втулки коробки передач (белые стрелки)
Вымытый и очищенный двигатель установите на стенд для разборки и слейте из картера масло. Разборку проводите в следующем порядке. Снимите шланг 1 (рис. 2-8), идущий от топливного насоса к карбюратору, и шланг 2 системы вентиляции картера двигателя; снимите шланги 5 и 8 подвода и отвода жидкости из системы охлаждения к карбюратору. Снимите шланг 9 отбора разрежения к вакуумному регулятору датчика-распределителя зажигания. Снимите карбюратор 3 с проставкой 6 и теплоизолирующий экран 7. Снимите провода высокого напряжения. Снимите датчик-распределитель 1 (рис. 2-9) зажигания с уплотнительным кольцом 3 и кронштейном 2. Снимите топливный насос 8 с теплоизоляционной проставкой 6, толкателем 7 и прокладками. Снимите корпус 4 вспомогательных агрегатов с уплотнительным кольцом 5 Ослабив натяжение, снимите ремень 7 (рис. 2-10) привода генератора. Снимите генератор и кронштейн 6 его крепления. Заблокируйте маховик фиксатором 67.7820.9526 (см. рис. 2-17), отверните болт крепления шкива 1 (см. рис. 2-10) привода генератора и снимите шкив. Снимите кронштейн 2 правой опоры подвески двигателя вместе с установочной планкой 3. Снимите переднюю крышку 1 (рис. 2-11) зубчатого ремня. Отверните гайку крепления механизма натяжения. Ослабьте и снимите зубчатый ремень. Снимите натяжной ролик 7 с дистанционной шайбой 6. Придерживая шкив 4 распределительного вала от проворачивания приспособлением 67.7811.9509, отверните болт крепления шкива, снимите шкив и шпонку. Снимите зубчатый шкив 5 с коленчатого вала. Отверните болты крепления насоса 2 (рис. 2-12) охлаждающей жидкости. Отверните болт и гайку крепления задней крышки 1 зубчатого ремня и снимите ее. Выньте из гнезда в блоке цилиндров насос охлаждающей жидкости с прокладкой 3. Снимите впускную трубу 2 (рис. 2-13) и выпускной коллектор 5 с прокладками 6, заборником 3 теплого воздуха и кронштейном 4. Выверните из головки цилиндров датчик 1 контрольной лампы давления масла.

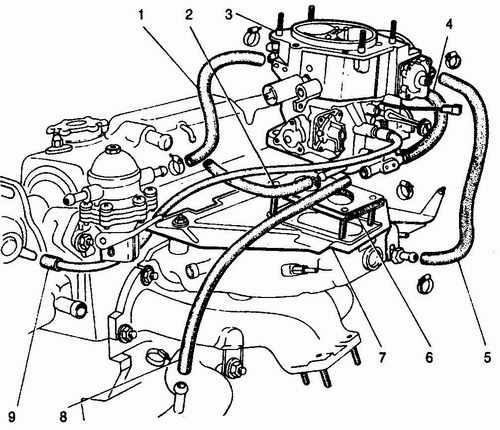

Рис. 2-8. Снятие карбюратора:
1 — шланг подвода топлива; 2 — шланг системы вентиляции картера двигателя; 3 — карбюратор;
4 — шланг отвода жидкости из пускового устройства; 5 — шланг подвода охлаждающей жидкости;
6 — проставка; 7 — теплоизолирующий экран; 8 — шланг отвода охлаждающей жидкости;
9 — шланг вакуумного регулятора датчика-распределителя зажигания

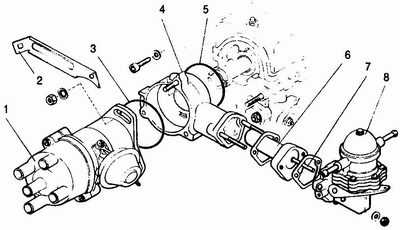

Рис. 2-9. Снятие топливного насоса и датчика-распределителя зажигания:
1 — датчик-распределитель зажигания; 2 — кронштейн крепления высоковольтных проводов;
3, 5 — уплотнительные кольца; 4 — корпус вспомогательных агрегатов;
6 — теплоизоляционная простав-ка; 7 — толкатель; 8 — топливный насос

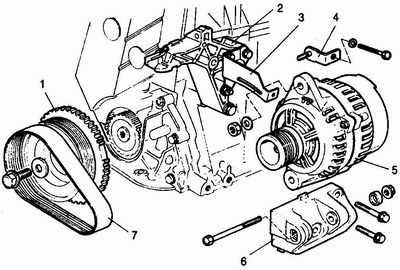

Рис. 2-10. Снятие генератора:
1 — шкив привода генератора; 2 — кронштейн правой опоры подвески двигателя;
3 — установочная планка; 4 — натяжная планка; 5 — генератор;
6 — кронштейн крепления генератора; 7 — ремень привода генератора

Рис. 2-11. Снятие привода распределительного вала:
1 — передняя защитная крышка; 2 — резиновый уплотнитель; 3 — зубчатый ремень; 4 — шкив распределительного вала; 5 — зубчатый шкив коленчатого вала; 6 — дистанционная шайба;
7 — натяжной ролик

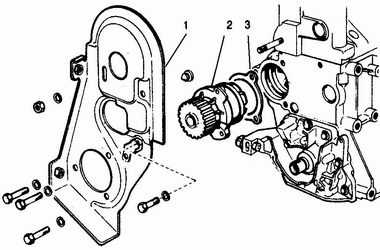

Рис. 2-12. Снятие насоса охлаждающей жидкости:
1 — задняя защитная крышка зубчатого ремня; 2 — насос охлаждающей жидкости; 3 — прокладка

Рис. 2-13. Снятие впускной трубы и выпускного коллектора:
1 — датчик контрольной лампы давления масла; 2 — впускная труба; 3 — заборник теплого воздуха; 4 — кронштейн подводящей трубы насоса охлаждающей жидкости;
5 — выпускной коллектор; 6 — прокладка
Примечание
Если полная разборка двигателя не требуется, то можно снять головку цилиндров в сборе с трубопроводами и вспомогательными агрегатами.
