Расположение датчика скорости ваз 2114

Ваз 2114: замена датчика скорости – не проблема

Датчик (ДСА, контролер, измеритель здесь и далее по тексту) скорости ваз 2114

Если двигатель вашего автомобиля глохнет в режиме холостого хода, скорее всего вам необходимо заменить датчик скорости ваз 2114. Хотя не стоит торопиться, эта проблема может быть связана не только с измерителем скорости, причина так же может крыться в: ДМРВ (датчик массового расхода воздуха), ДПДЗ (датчике положения дроссельной заслонки), РХХ (регуляторе холостого хода), ДПКВ (датчике положения коленчатого вала).
Если работает нестабильно либо не работает спидометр, расход топлива возрос, тяга двигателя упала, то тогда стоит проверить измеритель скорости. Замена его своими руками – задача посильная каждому, так как требует минимум инструмента и больше ничего.
В современные автомобили в наше время все чаще устанавливаются инжекторные двигатели. Все процессы регулируются и контролируются встроенным компьютером, данные в который о работе всех агрегатов автомобиля поступают от контролеров.

Неисправный контролер дает неправильные данные, что приводит к сбою работы компьютера и всех систем автомобиля.
К таким контролерам относится и рассматриваемый нами ДСА:

• Измеритель скорости автомобиля (ДСА- сокращённо) необходим для передачи специальных импульсов скорости автомобиля на регулятор.
• Регулятор, используя импульсы измерителя, контролирует стабильную работу двигателя в режиме холостого хода, и при помощи РХХ управляет подачей воздуха, направляемого в обход дроссельной заслонки.
• Частота сигналов измерителя прямо пропорциональна скорости движения автомобиля.

Важно отметить, что исправный измеритель экономит ваш бензин таким образом:

• Регулятор получает следующие данные измерителя скорости: скорость автомобиля — 100 км/ч.
• От ДПДЗ регулятор получает данные: положение — закрыто (не давим на газ).
• Регулятор воспринимает такую ситуацию — «торможение двигателем», основываясь на полученных данных.
• Поэтому он отключает подачу топлива.
• Другими словами, при закрытой дроссельной заслонке, регулятор не подает топливо до 20 км/ч.
• И это не единственная полезная функция измерителя скорости.

Как датчик определяет скорость автомобиля

• Как уже упоминалось немного раньше, измеритель скорости передаёт свои импульсы (на 1 километр — 6004 импульса)
• Исходя из такого соотношения, регулятор вычисляет скорость по интервалу времени между импульсами измерителя
• Кроме регулятора, импульсами измерителя пользуется спидометр на передней панели автомобиля, он отображает скорость

Где на ВАЗ 2114 расположен датчик скорости

Измеритель скорости располагается на корпусе коробки передач сверху.
Чтобы добраться до него вам необходимо выполнить следующие действия:

• Открыть капот.
• Снять адсорбер, исключительно для удобства (можно и не снимать).
• Подлезть в район правого шруса и найти там провод, ведущий к коробке. Это провод к измерителю скорости (проходит под узлом дроссельных заслонок, смотрите фото внизу).

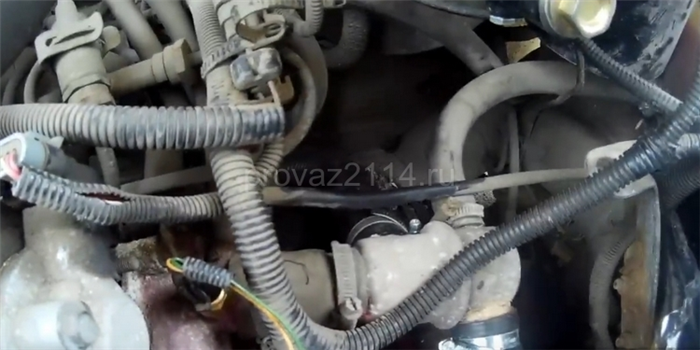

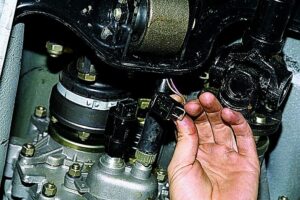

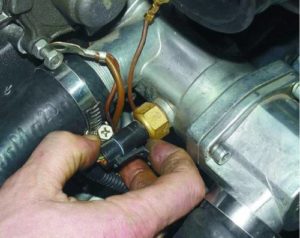

Вот где расположен измеритель скорости ваз 2114

Признаки неисправности измерителя

• Неравномерный холостой ход, либо глохнет в режиме холостого хода.
• Плохо работает либо вообще не работает спидометр.
• Повышенный расход бензина.
• Падает тяга двигателя.

К сведению: Каталожный номер датчика на Самару (samarу) 6-ти импульсный измеритель скорости номер 2111-3843010.

Ошибки измерителя скорости

При неисправности измерителя, либо неисправной цепи, при диагностике на бортовом компьютере выскакивает ошибка:

• Р0500 — Отсутствие сигнала измерителя скорости автомобиля.
• Р0503 — перемежающийся сигнал измерителя скорости.

Причина кроется чаще всего в проводках измерителя, они просто болтаются и не закреплены. Поэтому распространены случаи обрыва проводов, перед заменой, обязательно проверьте цепь измерителя.

Какой лучше выбрать

Стандартный заводской датчик № 2111-3843010 имеет не прочный пластиковый шток, поэтому он часто ломается. Целесообразнее по этому, заменить его на датчик, имеющий металлический шток, однако тогда вы столкнетесь с заменой разъема.

Как проверить работоспособность

• Датчик имеет трех контактную группу: первый контакт — заземление, второй – импульсный сигнал, третий – напряжение тока.
• Начинаем проверку с наличия массы на первом контакте, затем наличие напряжения на третьем контакте (12 вольт).
• Проверяем импульс второго контакта при кручении ведущих колес не менее 5 км/ч.
• Первый и третий контакты «прозваниваем»

Неисправный датчик необходимо заменить.

Замена датчика скорости в ваз 2114

Датчик не отличается надежностью и долговечностью, поэтому владельцы ваз 2114 меняют несколько раз в год, поэтому при замене своими руками, цена вопроса значительно уменьшается, вам поможет наша подробная инструкция.

Внимание: кроме самого датчика, рвутся контакты, которые подходят к нему, причём довольно часто, потому, что они болтаются незакрепленные.Снимая его будьте осторожны, чтобы не уронить шток внутрь коробки, иначе вам придется осваивать снятие и разборку коробки передач

Необходимый инструмент

• ключик на 10 и на 21, и накидной на 14 (может пригодиться).
• новый датчик.

Работу выполняем на холодном двигателе, чтобы не обжечь свои руки:

• Открываем капот, с помощью ключа на 10, снимаем клеммы аккумулятора.
• Находим расположение датчика: он располагается рядом со щупом для проверки уровня масла на коробке передач.
• Снимаем адсорбер чтобы было удобнее открутить измеритель (отворачиваем гайки и просто отводим в сторону).
• Достаём рукой до датчика и снимаем с него колодку проводов, зажав пальцами на пружинный фиксатор.
• Выкручиваем датчик против часовой и достаем его.
• Если не получается открутить его руками – воспользуйтесь ключом на 21.

Откручиваем его ключом на 21, если не получилось выкрутить руками

• В случае, когда старый шток поломан, необходимо снимать привод.
• Используя ключ на 10, откручиваем гайку, и вынимаем ее вместе с шайбой.
• Если привод не вытаскивается –используем накидной на 14 и расшатываем его.
• Расшатав – вытаскиваем.
• Будьте внимательны, не забывайте, если уронить шток в коробку, придется снимать ее и разбирать.

Привод измерителя вместе со штоком и уплотнительным кольцом

• Если сняли привод, проверьте состояние уплотнительного кольца, возможно оно нуждается в замене.
• Установка производится в обратной последовательности.
• Устанавливая новый датчик, важно попасть его штырем, внутрь полого штыря втулки.
• Снимайте втулку аккуратно, воспользуйтесь ключом на 10 при необходимости.
• Аккуратно закручивайте сам датчик (вращая его по часовой стрелке).
• Учитываем, что корпус датчика сделан из пластмассы и его легко сломать.

Замена завершена успешно. Как оказалось, это совсем не сложно.
Вы можете дополнительно посмотреть как происходит замена датчика скорости ваз 2114 видео.

Где именно находится датчик скорости ВАЗ-2114

Если при эксплуатации ВАЗ-2114 автовладелец заметит следующее :

• автомобиль без причины начнет глохнуть;
• не будет работать на «холостом ходу»;
• данные спидометра будут неправдивыми;
• расход топлива в несколько раз увеличится, а мощность, напротив, снизится.

В таком случае придется заменить датчик скоростей, который, к сожалению, довольно часто выходит из строя. Самостоятельно проверить работу данного элемента автовладельцам не получится, ведь для диагностики потребуется специальное оборудование, которое используется на специальных станциях технического обслуживания. Однако специалисты уверены, что если при эксплуатации машины будет замечена одна из причин, которые выше были описаны, то замене подлежит именно датчик скоростей.

Если владелец автомобиля хоть немного разбирается в ремонте авто, то он без проблем и довольно быстро сможет самостоятельно заменить вышедший из строя элемент. Тем самым сэкономит большую сумму денег, которую потребуют за такой ремонт сотрудники СТО, разумеется, если работа будет выполняться поэтапно и с учетом рекомендаций, предоставленных специалистами.

Что потребуется подготовить для самостоятельной замены

Прежде чем приступить к самостоятельной замене элемента, следует понять, где именно находится датчик скорости на ВАЗ-2114, и подготовить необходимые инструменты для работы.

Для осуществления данного мероприятия автовладельцам нужно подготовить следующие инструменты:

• обычный ключ на 10 и отвертку;
• новый, проверенный на исправность датчик скоростей;
• защитные перчатки при необходимости.

Подготовив все необходимые инструменты, которых потребуется не так уж и много, нужно найти пришедший в непригодность датчик.

Сделать это довольно просто, ведь данный элемент, расположенный на коробке передач в непосредственной близости с дифференциалом, обнаружить сможет каждый без каких-либо проблем.

Специалисты рекомендуют менять вышедшую из строя деталь поэтапно:

1. Начинать работу нужно только после того, как двигатель машины полностью остынет, чтобы не обжечься при замене.
2. Фиксирующие крепления адсорбера следует отвинтить, сам элемент аккуратно отвести в сторону.
3. С пришедшего в непригодность датчика нужно снять колодку проводов, крепко зажав при этом пружину фиксатора.
4. При помощи руки откручивается датчик против часовой стрелки. Иногда произвести эту операцию руками не получается, тогда следует использовать ключ на 21. Если при откручивании сломается шток, потребуется снять весь привод:

• фиксирующая гайка с шайбой откручивается ключом на 10;
• вынимается руками. Если вытащить фиксатор ручным способом не получится, следует воспользоваться ключом на 14;
• расшатанная гайка намного проще вынимается. Однако этот процесс следует выполнять очень внимательно, следить, чтобы гайка с шайбой не упала в шток привода, иначе придется разбирать коробку передач для извлечения фиксатора;
• следующий шаг заключается в установке нового датчика. При установке нужно следить, чтобы штырь датчика попал в полый штырь втулки. Удобнее всего снимать втулку при помощи ключа на 10;
• завершается процесс замены установкой нового датчика, который нужно закрутить на место пришедшего в непригодность строго по часовой стрелке. Выполнять этот шаг следует очень аккуратно, так как пластмассовый корпус детали довольно хрупкий, поэтому его легко можно повредить.

Информация в этой статье, как мы надеемся, поможет каждому автолюбителю без особых проблем заменить вышедший из строя датчик скоростей. Но если в ходе работы все же возникнут сложности или нужно будет получить ответ на вопрос относительно месторасположения или замены датчика скоростей, то можно в удобное для себя время посмотреть обучающее видео на интернет-ресурсе, которое сняли квалифицированные специалисты.

Датчик скорости Ваз 2114

Устройство и принцип работы

Данный датчик передает информацию о количестве оборотов с шестеренок коробки передач на ведущие колеса автомобиля. Эти же данные поступают в электронный блок управления автомобилем, а уже из него (если датчик полностью электронный) на приборную панель авто.

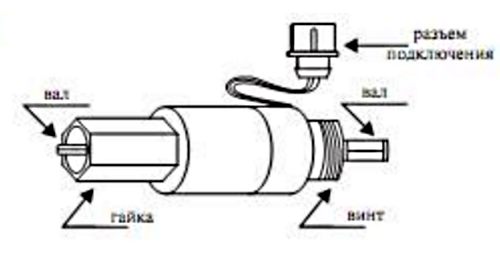

Описание устройства и работы датчика смотрите ниже:

У четырнадцатой модели используются 2 типа датчиков:

• датчик с механическим приводом от КПП и электронным соединением с контроллером
• датчик с механическим приводом от шестерни КПП и тросовым приводом спидометра

Неисправности датчика скорости ваз 2114

Самый основной признак поломки — не работает отображение скорости на спидометре при движении автомобиля.

Ошибки которые выдает бортовой компютер при не исправности датчика скорости:

Признаки неисправного датчика:

• Провалы при разгоне
• Повышенный расход топлива
• Дерганья стрелки спидометра
• Плавающие обороты
• Неровная работы двигателя

Основные поломки ДС:

• Обрыв цепи
• Окисление разъема
• Поломка механической части датчика

Первым делом проверьте целостность проводов и исправность разъема.

Замена датчика скорости ВАЗ 2114

Необходимое время: 15 минут.

Инструкция по замене датчика скорости ваз 2114 2115 2113

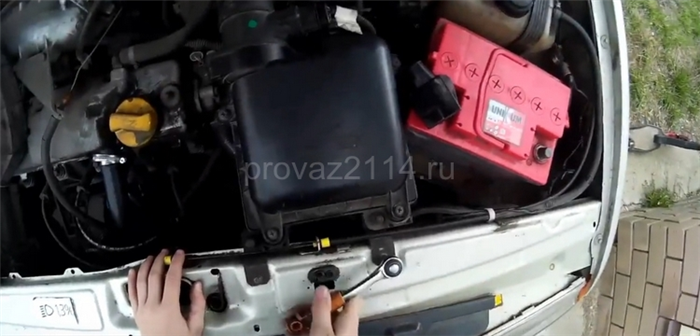

Отсоединяем минусовую клемму с аккумулятор

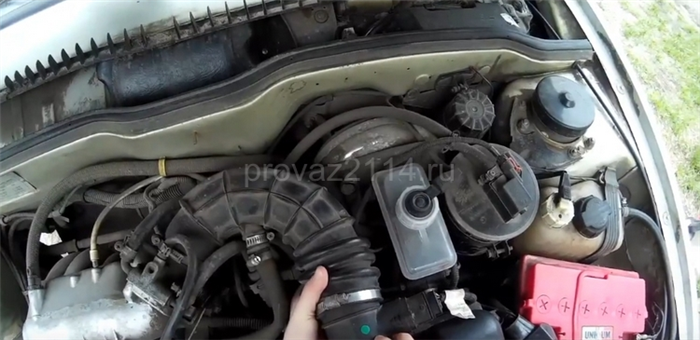

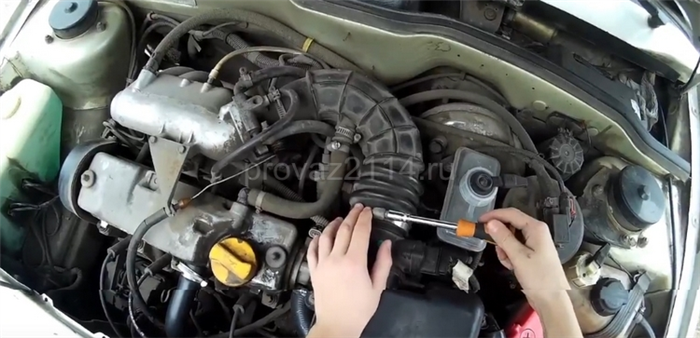

Снимаем пластиковую крышку с двигателя

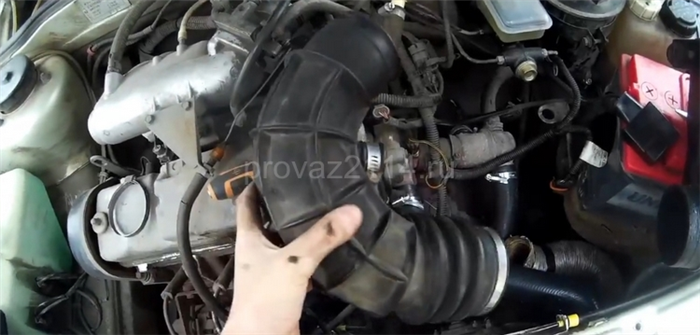

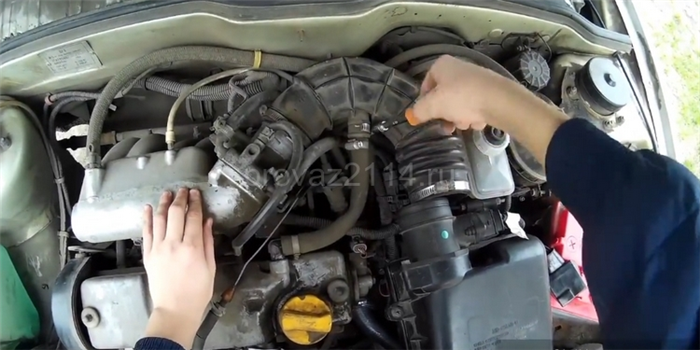

Для удобства снимаем трубку воздуховода

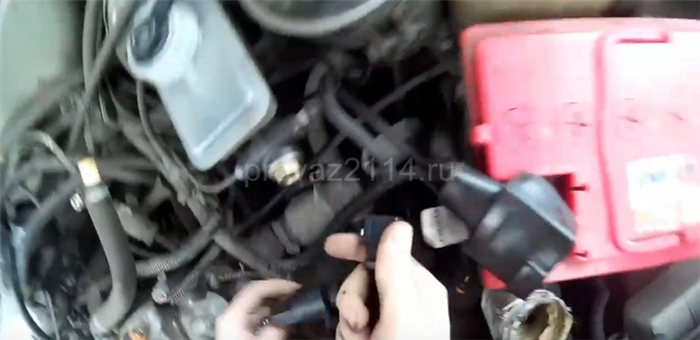

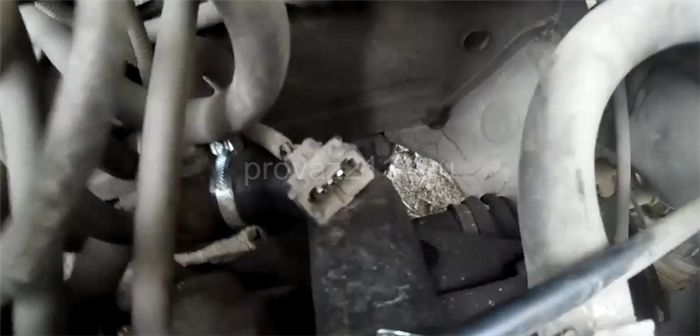

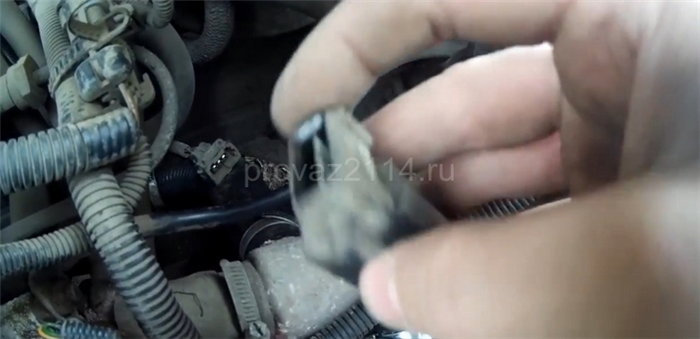

Отсоедините фишку от датчика

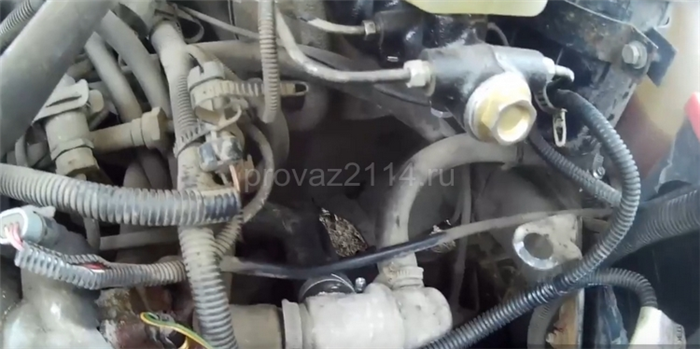

Выкручиваем датчик против часовой стрелки

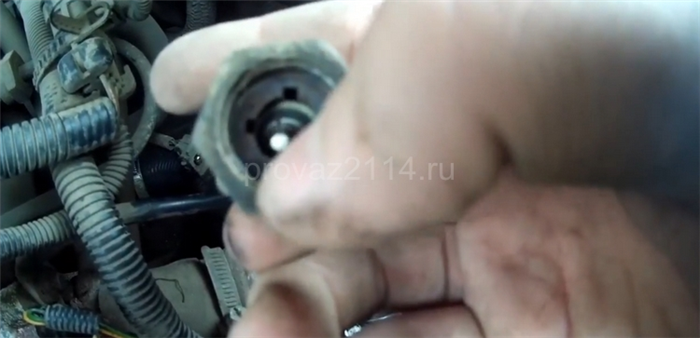

Возможно из строя вышел привод датчика.

Откручиваем гайку на 10 и поддеваем привод отверткой. Аккуратно достаем го, он может быть, разрушен, попытайтесь выковырять остатки.Ста

Ставим новые детали и собираем все в обратной последовательности.

Осталось все собрать и готово.

На этом все. После сборки заврдите автомобиль и смотрите на показания спидометра. Сначала проверьте работу двигателя на холостых, потом попробуйте проехаться. Советуем вам проверить показания спидометра по GPS. нА любом смартфоне скачайте приложения указания скорости по GPS или воспользуйтесь картами от Яндекса.

Спасибо, что дочитали этот материал до конца. Подписывайтесь на канал, оценивайте запись |

Еще больше интересного на нашем дзен канале и группе Вконтакте:

Похожие записи

Датчик давления масла ваз 2113-2114-2115 является очень важным элементом конструкции двигателя.Масло в любом двигателе внутреннего…

Датчик массового расхода воздуха отвечает за соотношение рабочей смеси двигателя. Именно на показания этого датчика…

У многих владельце ваз 2114 встречается проблема с показателем остатка топлива в баке. Причиной служим…

Принцип работы: Датчик меряет сопротивление и передает на компьютер значения. По этим значениям компьютер вычисляет,…

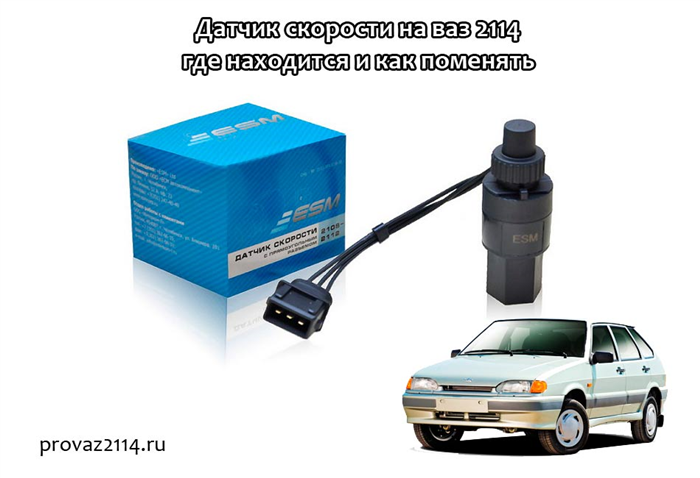

Датчик скорости на ваз 2114 – где находится и как поменять

Современный автопром специализируется на выпуске машин, оборудованных приборами на электронике, к ним относятся датчики скорости. Предназначение оборудования – фиксирование данных скоростного режима, передающихся с шестерней КПП к переднему мосту автомашины, перенесение зафиксированных показаний на электронный блок управления.

Датчик скорости ВАЗ 2114

В период эксплуатации при работе устройства могут возникнуть сбои, это может повлечь перебои работы прибора, фиксирующего скоростной режим. Прежде, чем заняться выполнением замены датчика скорости на ВАЗ 2114, не будет лишним выполнить диагностирование. Смену можно произвести в автосервисе, довериться специалистам, или все выполнить своими силами.

Какой стоит датчик скорости для ВАЗ 2114

По основной базе ДС каталожный номер 2111-3843010 оснащенный штоком из пластика, что является первостепенной причиной сбоя оборудования.

Конструкция датчика скорости на ВАЗ 2114

У машин, имеющих двигатель карбюраторного типа, работа спидометра простая, потому что прибор является механическим. При постановке ДВС инжекторного типа и воздействия большинства параметров по обеспечению необходимого расхода горючего материала, возникла необходимость в установке дополнительного электронного оборудования, в число таких приборов входят ДС. Принцип работы спидометра поменялся, прибор стал работать на электронике.

Конструкция датчика скорости на ВАЗ 2114

По конструкции, только появившиеся датчики скорости, установленные на инжекторные автомашины, состоят из тросов привода спидометра с электронным датчиком. Следующим поколением стал датчик, не использующий трос спидометра, с последующей реконструкцией прибор стал электронного типа. Новейшим из поколений стал датчик, работающий за счет импульсов.

Где находится датчик скорости на ВАЗ 2114

Где находится датчик скорости ВАЗ 2114, долгих размышлений не требуется. Относительно конструкции машины привод спидометра сохранился на прежнее свое месте расположения верхняя панель коробки передач. Главная его функция – распределение скоростного режима автомобиля. Установив машину на смотровой яме, можно получить наилучший доступ и обзор, где находится датчик скорости.

Электронный спидометр и контроллер подсоединены прямо к прибору скорости. Работоспособное состояние позволяет прибору выдать требуемые сведения о величине текущей скорости и поддерживает обороты мотора в требуемом режиме. Прибор учета скоростного режима обеспечивает работу регулятора в оптимальном режиме, подавая сигналы на электронный блок управления.

Любое электронное устройство – это чувствительный прибор, подвергаемый разным воздействиям из внешней среды, что влечет за собой сбой системы. Чтобы этого избежать необходимо, выполнять регулярные осмотры, диагностировать датчик скорости на ВАЗ 2114, где находится, а так же держать под контролем их работоспособность. По мнению большинства автовладельцев в том случае если при работе спидометра ВАЗ 2114 появился сбой или он перестал работать, причина этому датчик скорости на ВАЗ 2114. Обнаружить нарушение можно применив специальное оборудование.

Проявление неисправностей у датчика скорости ВАЗ 2114

Практика водителей, пользующихся автотранспортом, имеющим электронную бортовую систему, многие часто сталкиваются со сбоем подаваемых сигналов. Большинство сигналов при сбое электроники пропадают при последующем включении двигателя. Такие ситуации ставят автовладельцев в замешательство, и вызывает недоверие и негативную реакцию к электронным приборам, установленных на борту автомашины.

Но какая бы ситуация не случилась важно знать расшифровку ошибок, свидетельствующих о нарушении правильного функционирования прибора, появляющихся бортовом компьютере. Они бывают разные, важно вовремя и грамотно расшифровать.

Контактное послабление, перелом проводки, фиксирующихся к датчику, проконтролировать это возможно только видя, где находится датчик скорости на ВАЗ 2114. Этому способствует вибрационное воздействие на коробку передач за период работы. Нельзя забывать о профилактике осмотров данного прибора, осмотры позволят избежать внештатных ситуаций.

Бортовой компьютер выводит на свой монитор не только сигналы об ошибках, но и прочие признаки проявившейся неисправности ДС:

1. Снижена мощность мотора.
2. Существенно повысился расход топлива.
3. Частичное или полное прекращение работы спидометра.
4. Неподконтрольное отключение мотора в связи, не выжатой педалью газа.

Проявление признаков является не обязательным сигналом о сбое работы ДС, так же могут проявляться неисправности и от сбоев работы устройств топливной системы. Проверка работающего состояния электронного устройства лишней не будет.

Проверка работы датчика скорости на ВАЗ 2114

Выделяют способы, позволяющие выявить рабочее состояние датчика определяющего скоростной режим:

Выполняется после демонтажа прибора. Воспользовавшись вольтметром необходимо выполнить замер выходного напряжения и частоту сигнала.

В демонтаже устройства нет необходимости, проверка осуществляется на месте. При осуществлении диагностирования потребуется домкрат, для поднятия передних колес, эта процедура нужна, чтобы видеть, где находится датчик скорости ВАЗ 2114, а также совершить прокручивание колес. Подсоединить прибор вольтметр, прокрутить колеса, зафиксировать, полученные показатели. Когда частота и напряжение изменяются согласно раскручиванию колес, значит рабочее состояние датчика в допустимых нормах.

Диагностирование проводится с использованием лампочки или «контрольки», для чего передние колеса поднимаются способу No2, для вращения колес.

Далее выполнить следующие действия:

• отсоединение датчика и провода импульса;
• включение зажигания;
• использование «контрольки» для определения «плюса» – «минуса»;
• соединение «контрольки» и провода «сигнал»;
• раскручивание колес.

В случае правильной работы устройства загорится сигнал «минуса». При отсутствии прибора контроля следует применить лампочку, присоединить на нее провод (плюсовая клемма – выхода «сигнала»). Прибор в рабочем состоянии, если лампа заморгала при вращении колес.

Поднять одно из колес на домкрате, демонтировать датчик скорости. В случае правильной работы привода можно ощутить его вращение, если заедание отсутствует, значит, работоспособность привода в норме. По завершению проведения диагностики не удалось выявить никаких проблем, цепи и приводы в норме, в этом случае необходимо заменить прибор контроля скорости.

Ошибки которые выдает датчик

Как снять датчик скорости на ВАЗ 2114

Чтобы правильно заменить датчик скорости на ВАЗ 2114, лучше воспользоваться смотровой ямой, эстакадой, инструмент, контрольные приборы, расходный материал, ключи соответствующих размеров, ветошь и непосредственно сам ДС. Для этого необходимо определить, какой стоит датчик скорости ВАЗ 2114. Опытные автовладельцы рекомендуют использовать для ВАЗ 2114 датчик скорости с металлическим хвостовиком. Случаются моменты, когда при установке некоторых моделей без замены разъемов не обойтись, важно четко видеть, где находится датчик скорости ВАЗ 2114.

Заменить датчик скорости 2114 возможно своими руками, выполняя последовательно действий, как поменять датчик скорости на ВАЗ 2114:

1. Установить машину над смотровой ямой.
2. Корпус двигателя остынет быстрее, если открыть капот.
3. Отсоединить аккумулятор.
4. Найти месторасположения ДС на ВАЗ 2114.
5. Используя ветошь заняться чисткой коробки передач, датчик скорости, где находится на ВАЗ 2114, освободить контакты.
6. Вынуть колодку и провода.
7. Отвернуть датчик, поворачивая против часовой.
8. Произвести осмотр, и проверить привод ДС.
9. Отвернуть гайку и вынуть ее с шайбой.
10. Вынуть привод.
11. Осмотреть состояние уплотнения, при необходимости выполнить замену.
12. После замены штока, выполнить установку привода.
13. Поставить новый прибор скорости на прежнее место, поворачивая по часовой стрелке.
14. Произвести подключение клемм и проводов.

Выполнив установку нового прибора контроля скорости, важно проявлять терпимость и аккуратность. После полного подсоединения прибора обязательно нужно проконтролировать надежность соединений. Недостаточный контакт может сказаться на работоспособности устройства контроля и управлении автомобиля.

Рекомендации от профессионалов: замену датчика скорости ВАЗ 2114 следует производить внимательно и аккуратно, замены ДС – показатель правильно выполненных действий. При работе следует проявлять осторожность, так как корпус датчиков выполнен из пластика, который возможно повредить при малейшем неловком движении, выполняя монтажные работы. Соблюдение порядка всех действий, работа с качественными материалами. Самое главной соблюдение мер по технике безопасности при выполнении замены прибора следящего за скоростью, это поможет избежать покупки нового датчика.
