Виды радиаторов охлаждения двигателя

Виды автомобильных радиаторов.

Автомобильным радиаторам отводится роль охладителей двигателей и некоторых функциональных систем и устройств автомобиля. Благодаря радиаторам разогревается воздушный поток в отопительной, вентиляционной системах и системе кондиционирования.

Выход из строя радиатора системы охлаждения очень скоро приводит в негодность все транспортное средство. При поломке этого устройства в большем числе случаев требуется его полная замена, которую желательно производить со знанием дела. Как же подобрать наиболее оптимальный вариант покупки, отвечающий всем требованиям в условиях, когда каждый отдельный образец охладительного радиатора имеет свои неоспоримые достоинства и очевидные минусы? Помня о том, что, как и всё остальное, радиаторы для автомобилей не бывают идеальными, придется оценивать наиболее благоприятное и приемлемое сочетание плюсов и минусов.

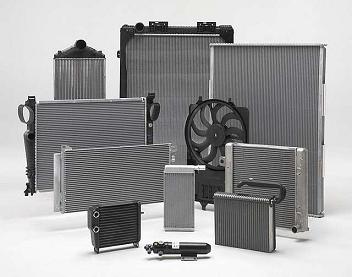

Типы радиаторов охлаждения

Моделей радиаторов существует немало. Постараемся провести короткий анализ наиболее известных образцов:

  1. Радиаторы, снабженные круглыми трубами. Главное их преимущество это, конечно же, низкая стоимость. Их сборка производится механическим способом. Отличие подобных изделий в том, что их площадь поверхности теплопередачи достаточно ограниченная, и они не будут работать с прокладками любого образца.
  2. Радиаторы, оборудованные трубками овальной формы. Теплопередающая поверхность здесь, в сравнении с предыдущим образцом, несколько больше, при вполне приемлемой цене. Несколько подводит общая твердость и совсем незначительное число изготовителей, что создает определенные сложности.
  3. Спекаемые радиаторы. Это совсем другой уровень качества, что сразу отражается на цене. Они и надежны и очень прочны при оптимальных размерах поверхности теплоотражения. Хорошо выдерживают нагрузки, создаваемые мощными и очень динамичными силовыми агрегатами.
  4. Монолитно-алюминиевые радиаторы. Надо признать, что это продукт самого высокого качества, за который придется отдать значительную сумму. Подобными устройствами оборудованы не только высококлассные авто иностранного производства, но и многие обычные иномарки. Хотя алюминиевый радиатор стоит недешево, его может испортить коррозия.

Масляные радиаторы отвечают за поддержание нормальной температуры масла и обеспечивать как высокий, так и низкий уровень давления, что определяется их модификацией. Охлаждение масляного радиатора может выполняться естественным образом или искусственно. Во втором случае предусмотрена установка вентилятора, нагнетающего воздух, что в значительной мере повышает эффективность охладительной работы.

Система охлаждения ДВС: как устроена и надо ли промывать ее зимой?

Выясняем, какие могут быть характерные неисправности у системы охлаждения двигателя и как их избежать.

Воздушка или водянка

Система охлаждения двигателя внутреннего сгорания предназначена для отвода излишнего тепла от деталей и узлов двигателя. На самом деле эта система вредна для вашего кармана. Приблизительно треть теплоты, полученной от сгорания драгоценного топлива, приходится рассеивать в окружающей среде. Но таково устройство современного ДВС. Идеальным был бы двигатель, который может работать без отвода теплоты в окружающую среду, а всю ее превращать в полезную работу. Но материалы, используемые в современном двигателестроении, таких температур не выдержат. Поэтому по крайней мере две основные, базовые детали двигателя — блок цилиндров и головку блока — приходится дополнительно охлаждать. На заре автомобилестроения появились и долго конкурировали две системы охлаждения: жидкостная и воздушная. Но воздушная система охлаждения постепенно сдавала свои позиции и сейчас применяется, в основном, на очень небольших двигателях мототранспорта и генераторных установках малой мощности. Поэтому рассмотрим подробнее систему жидкостного охлаждения.

Устройство системы охлаждения

Система охлаждения современного автомобильного двигателя включает в себя рубашку охлаждения двигателя, насос охлаждающей жидкости, термостат, соединительные шланги и радиатор с вентилятором. К системе охлаждения подсоединен теплообменник отопителя. У некоторых двигателей охлаждающая жидкость используется еще и для обогрева дроссельного узла. Также у моторов с системой наддува встречается подача охлаждающей жидкости в жидкостно-воздушные интеркулеры или в сам турбокомпрессор для снижения его температуры.

Работает система охлаждения довольно просто. После запуска холодного двигателя охлаждающая жидкость начинает с помощью насоса циркулировать по малому кругу. Она проходит по рубашке охлаждения блока и головки цилиндров двигателя и возвращается в насос через байпасные (обходные) патрубки. Параллельно (на подавляющем большинстве современных автомобилей) жидкость постоянно циркулирует через теплообменник отопителя. Как только температура достигнет заданной величины, обычно около 80–90 ˚С, начинает открываться термостат. Его основной клапан направляет поток в радиатор, где жидкость охлаждается встречным потоком воздуха. Если обдува воздухом недостаточно, то вступает в работу вентилятор системы охлаждения, в большинстве случаев имеющий электропривод. Движение жидкости во всех остальных узлах системы охлаждения продолжается. Зачастую исключением является байпасный канал, но он закрывается не на всех автомобилях.

Читать еще:  Сетка для радиатора автомобиля

Схемы систем охлаждения в последние годы стали очень похожи одна на другую. Но осталось два принципиальных различия. Первое — это расположение термостата до и после радиатора (по ходу движения жидкости). Второе различие — это использование циркуляционного расширительного бачка под давлением, либо бачка без давления, являющегося простым резервным объемом.

На примере трех схем систем охлаждения покажем разницу между этими вариантами.

Компоненты

Рубашка головки и блока цилиндров представляют собой каналы, отлитые в алюминиевом или чугунном изделии. Каналы герметичны, а стык блока и головки цилиндров уплотнен прокладкой.

Насос охлаждающей жидкости лопастной, центробежного типа. Приводится во вращение либо ремнем ГРМ, либо ремнем привода вспомогательных агрегатов.

Термостат представляет собой автоматический клапан, срабатывающий при достижении определенной температуры. Он открывается, и часть горячей жидкости сбрасывается в радиатор, где и остывает. В последнее время стали применять электронное управление этим простым устройством. Охлаждающую жидкость начали подогревать специальным ТЭНом для более раннего открытия термостата в случае потребности.

Радиатор представляет собой теплообменник, содержащий два бачка (входной и выходной), соединенных множеством алюминиевых трубок, по которым проходит охлаждающая жидкость. Для увеличения теплообмена к трубкам присоединены тонкие пластины, во много раз увеличивающие поверхность теплообмена. Для улучшения теплоотвода воздух протягивается через радиатор принудительно с помощью электровентилятора.

Радиатор отопителя выполняет функцию нагревания воздуха, поступающего в салон автомобиля. Краны отопителя сейчас не устанавливают, а потому радиатор этот нагрет всегда, когда прогрет двигатель, и только воздушные заслонки не дают летом поступать горячему воздуху в салон автомобиля.

Расширительный бачок это хранилище резерва жидкости. Но в зависимости от типа системы охлаждения (см. выше) он может быть циркуляционным или тупиковым. Соответственно, находиться под давлением или без него.

Пробка, обеспечивающая герметичность системы, может быть установлена либо прямо на радиаторе, либо на расширительном бачке. Вне зависимости от места установки пробка обеспечивает повышенное давление в системе охлаждения. Такое давление (достигающее 1,1–1,3 бара) повышает температуру кипения жидкости, улучшает теплопередачу, предотвращает кавитацию насоса.

И главный компонент системы — это сама рабочая жидкость. Идеальной с точки зрения теплотехники была бы вода, но она вызывает коррозию и замерзает зимой. Поэтому применяют антифризы с низкой температурой замерзания (-40°C или — 65°C) и присадками, снижающими коррозию, пенообразование и т.д.

Неисправности системы охлаждения

Все, что может потечь, рано или поздно потечет. Это не только одна из интерпретаций закона Мерфи, но и четкое описание главной неисправности системы охлаждения. Система, включающая в себя порой более 10 резиновых шлангов, постепенно старея, начинает терять герметичность. Текут сами шланги, пропуская жидкость через нитяное армирование, текут хомутовые соединения. Со временем под воздействием противогололедных реагентов и летящих с дороги камней теряет герметичность радиатор. Особенно он страдает на автомобилях без кондиционера, где его не прикрывает теплообменник этой системы. Также радиатор принимает на себя все «удары судьбы» даже при небольших авариях. Течь теплообменника отопителя, хотя он и стоит в более «защищенном» от внешнего воздействия месте, также встречается нередко. Тот же антифриз, просочившийся сквозь сальниковое уплотнение насоса, выводит из строя подшипник, и — «Здравствуй, замена помпы». И хорошо, если вовремя уследите за признаками выхода из строя насоса, а то его поломка приведет или к обрыву ремня ГРМ и аварии двигателя, или к невозможности двигаться дальше на автомобилях, где установлен цепной привод газораспределительного механизма.

Термостат, этот маленький точный приборчик, тоже может начать хандрить. Его клапан может зависнуть или в закрытом, или в открытом состоянии. В первом случае неминуем перегрев двигателя даже в холодную погоду, а во втором двигатель не будет прогреваться до рабочей температуры. Повышенные износ мотора и расход топлива, негреющая печка — вот что гарантирует нам постоянно открытый термостат. Еще остается расширительный бачок. Течь его встречается только в схеме системы охлаждения, где он находится под рабочим давлением.

И последний узел, который может терять герметичность, — это пробка радиатора или расширительного бачка. И хотя жидкость через нее сразу не потечет, но это произойдет после первого же закипания двигателя. А закипит он быстро. Помните назначение пробки? Правильно: обеспечивать повышение температуры кипения жидкости. Ни один современный мотор не может работать без герметичной пробки, кроме случаев очень низкой температуры окружающей среды и небольшой нагрузки на двигатель.

Интересный тест на знание причин перегрева можно пройти здесь

Замена жидкости и промывка

Если не пришлось заменять какой-либо узел в системе охлаждения раньше, то инструкции рекомендуют менять антифриз не реже чем в 5–10 лет. Если вам не приходилось доливать в систему воду из канистры, а еще хуже — из придорожной канавы, то при замене жидкости систему можно не промывать.

Читать еще:  Радиатор не прогревается полностью

А вот если автомобиль многое повидал на своем веку, то при замене жидкости полезно произвести промывку системы охлаждения. Разомкнув в нескольких местах систему можно струей воды из шланга тщательно ее прополоскать. Либо просто слить старую жидкость и залить чистую, кипяченую воду. Запустить двигатель и прогреть до рабочей температуры. Выждав, пока система остынет, чтобы не обжечься, слить воду. Затем продуть воздухом систему и залить свежий антифриз.

Промывку системы охлаждения обычно затевают в двух случаях: когда перегревается двигатель (проявляется это прежде всего в летний период) и когда перестает греть печка зимой. В первом случае причина кроется в заросших грязью снаружи и засоренных изнутри трубках радиатора. Во втором — проблема в том, что забились отложениями трубки радиатора отопителя. Поэтому при плановой смене жидкости и при замене компонентов системы охлаждения не упускайте возможности хорошенько промыть все узлы.

Расскажите, с какими неисправностями системы охлаждения сталкивались вы. И желаю вам жаркого отопителя зимой и хорошего охлаждения летом.

Виды радиаторов в автомобилях

Роль радиатора в автомобилях мало чем отличается от роли радиатора в каких-либо других устройствах — он просто отводит лишнее тепло от двигателя. Радиатор является ключевым элементом системы охлаждения и его поломка практически полностью выводит ее из строя. Это чревато сильно перегреть мотор.

Исходя из тяжести поломки радиаторов автовладельци могут либо починить старый, либо купить новый. Зачастую ремонт не приводит ни к чему хорошему и через некоторое время радиатор снова начинает течь. Поэтому, если Вы не до конца уверенны в качестве ремонта или повреждения слишком велики, не пожалейте денег на новый радиатор охлаждения. Тем более живём мы уже не в СССР, дефицита запчастей нет. Такие запчасти можно найти в любом автомагазине.

Но прежде, чем покупать ознакомьтесь с видами радиаторов в автомобиль.

Виды автомобильных радиаторов

Первый — радиатор с круглыми трубками. Собираются они механическим способом. Основное достоинство — малая цена. Все остальное — сплошные недостатки — плохая теплоотдача круглых трубок, прихотливость к качественным прокладкам.

Второй — радиатор с овальными трубками. В принципе, здесь все то же самое, что и у первого только площадь охлаждения немного больше. Такой эффект достигается за счёт овальной формы трубок.

Третий — паяные радиаторы. Это совсем другой уровень продукции. За счёт пайки конструкция получается довольно прочной и надёжной. Однако цена таких радиаторов будет гораздо выше. Трубки, так же как и предыдущего вида — овальные.

Четвертый — последний вид радиаторов — полностью алюминиевые. Цена таких радиаторов ещё гораздо выше. За счёт полностью алюминиевой конструкции такие радиаторы очень хорошо отдают тепло, что является значительным плюсом. Однако есть и недостатки — алюминий подвержен коррозии и окислению. Радиаторы такого вида устанавливаются на дорогие иномарки топовых брендов.

Вот такие четыре вида радиаторов в автомобиль существует на сегодняшний день. Подбирайте тот вид, который подходит Вам и по цене и по качеству. Но, исходя из опыта, на запчастях лучше не экономить.

Устройство и принцип работы системы охлаждения двигателя

Помимо главной функции отвода тепла от основных узлов двигателя автомобиля, система охлаждения решает ряд дополнительных задач. Фактически она участвует в работе системы смазки, отопления салона, выхлопа и рециркуляции отработавших газов, турбонаддува и коробки передач. О том, как она устроена, а также в чем заключается принцип работы охлаждающей системы и пойдет речь далее.

Виды систем охлаждения двигателя

Регулирование температуры автомобильного двигателя может осуществляться при помощи охлаждающей жидкости (антифриза, ОЖ) и посредством циркуляции воздуха. Исходя из этого различают три вида систем:

  • Воздушная. Физически представляет собой обдув, благодаря которому происходит вытеснение горячего воздуха из подкапотного пространства в атмосферу. Воздушное охлаждение может быть естественным и принудительным (с использованием вентилятора). В силу низкой эффективности как самостоятельная система практически не применяется.
  • Жидкостная. Представляет собой систему трубчатых контуров, по которым циркулирует охлаждающая жидкость. Жидкостное охлаждение может быть принудительным (перекачка насосом), термосифонным (за счет разности в плотности нагретой и охлажденной жидкостей) и комбинированным (охлаждение головки блока цилиндров осуществляется принудительно, а остальные узлы термосифонным принципом). Такая система более эффективна в сравнении с воздушной, но при определенных режимах работы (длительный простой с включенным двигателем, повышенные температуры окружающей среды) может быть недостаточной для качественного охлаждения.
  • Комбинированная. Представляет собой использование и воздушного обдува, и жидкостных контуров.

Системы охлаждения на основе жидкости также разделяются на открытые и закрытые. Первые имеют сообщение с атмосферой при помощи пароотводной трубки, а во вторых жидкость полностью изолирована от окружающей среды. В закрытых системах давление антифриза больше, а следовательно, выше и температура кипения. Это позволяет использовать их при высоких температурах нагрева жидкости (до 120°C).

Устройство и принцип работы системы охлаждения ДВС

Наиболее популярной в современных автомобилях является комбинированная система охлаждения двигателя с принудительной циркуляцией воздуха и жидкости. Она состоит из следующих элементов:

  • Радиатор системы охлаждения.
  • Вентилятор радиатора.
  • Малый и большой охлаждающие контуры.
  • Рубашка системы охлаждения (система каналов в блоке цилиндров).
  • Датчик температуры.
  • Термостат.
  • Расширительный бачок.
  • Насос (помпа).
  • Радиатор печки.
  • Масляный радиатор (опционально).
  • Радиатор системы рециркуляции отработавших газов (опционально).
Читать еще:  Патрубки на радиатор ваз 2114

В момент запуска двигателя насос начинает перекачку жидкости по малому контуру. Когда двигатель нагревается до рабочей температуры, срабатывает термостат и открывает второй (большой) контур охлаждения. Проходя через узлы мотора, охлаждающая жидкость нагревается и расширяется. При увеличении температуры часть жидкости поступает в расширительный бачок. Это позволяет компенсировать излишний объем, независимо от того, какое давление установилось в системе.

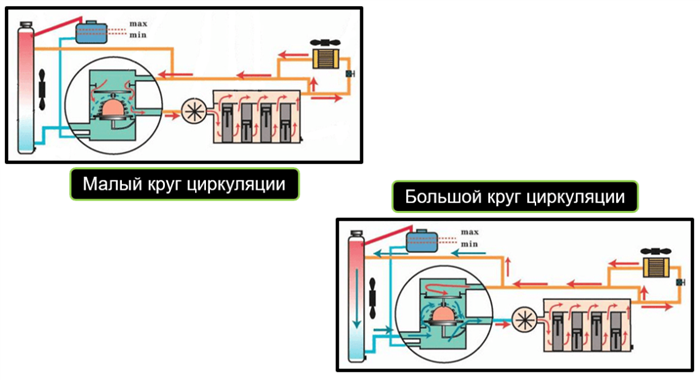

Большой и малый круги циркуляции ОЖ

Проходя через участок радиатора системы охлаждения, антифриз вновь остывает и возвращается на новый цикл. Если этот режим снижения температуры оказывается недостаточным, срабатывает температурный датчик, передающий сигнал блоку управления двигателя и запускающий вентилятор воздушного охлаждения. Если и его оказывается недостаточно, на приборную панель (индикатор) поступает сигнал о перегреве двигателя.

Масляный радиатор и радиатор рециркуляции отработавших газов может присутствовать не во всех системах охлаждения. Они необходимы для синхронного снижения температуры смазки и выхлопа, что делает эксплуатацию автомобиля более безопасной и экономичной. В автомобилях с турбонаддувом также может присутствовать еще один охлаждающий контур для снижения температуры воздуха наддува.

Как устроен радиатор охлаждения двигателя

Радиатор системы охлаждения ДВС состоит из следующих элементов:

  • Сердцевина. Она может быть трубчатой (вертикальные трубки овального или круглого сечения, объединенные тонкими горизонтальными пластинами), пластинчатой (изогнутые пары пластин, спаянные по краям) и сотовой (спаянные трубки с сечением в виде правильного шестиугольника).
  • Верхний бачок. Оснащен заливной горловиной с герметичной пробкой, а также патрубком для установки шланга, подводящего антифриз. В горловине выполнено отверстие для установки пароотводящей трубки. Последняя имеет паровой клапан, который открывается в случае закипания.
  • Воздушный клапан. Он необходим для наполнения радиатора воздухом после остановки двигателя. Когда охлаждающая жидкость полностью остывает, без подачи дополнительного объема воздуха в системе может возникнуть сильное разрежение, провоцирующее сдавливание трубок.
  • Нижний бачок. Оснащен патрубком для крепления шланга отвода жидкости.
  • Крепления.

Принцип работы радиатора основан на многоуровневой циркуляции воздуха в его сердцевине, что делает снижение температуры охлаждающей жидкости, проходящей через него, более интенсивным.

Наиболее эффективными являются радиаторы пластинчатого типа, но они подвержены быстрому загрязнению, а потому самой популярной конструкцией стали трубчатые.

Особенности работы датчика температуры ОЖ

Температурный датчик позволяет контролировать состояние системы. Определить, где находится датчик температуры охлаждающей жидкости просто: как правило, он расположен в канале головки блока цилиндров. Он представляет собой терморезистор в герметичном корпусе, который может быть изготовлен из бронзы, пластика и латуни. На корпусе имеется резьба для установки в канал.

Принцип работы датчика основан на следующем эффекте: при повышении температуры сопротивление чувствительного элемента снижается, а при ее уменьшении увеличивается. Показатель сопротивления передается на электронный блок управления двигателем. Чтобы при этом данные состояния охлаждающей жидкости были точными, датчик должен быть полностью погружен в нее. При температуре 100°C сопротивление датчика температуры охлаждающей жидкости должно быть порядка 177 Ом. С учетом погрешностей измерения допускается показатель сопротивления 190 Ом. Если же отклонения больше допустимых, датчик необходимо заменить.

В некоторых моделях автомобилей может быть предусмотрено два датчика температуры. Один отвечает исключительно за включение вентилятора радиатора, а второй представляет собой датчик указателя текущей температуры охлаждающей жидкости.

Что используют в качестве охлаждающих жидкостей

В роли рабочей жидкости в системах охлаждения изначально применялась дистиллированная или деионизированная вода. Однако для современных двигателей она не обеспечивает нужный диапазон рабочих температур. Помимо этого, она склонна к коррозионной активности в отношении металлов, что снижает срок эксплуатации системы охлаждения. Для устранения этих недостатков в качестве охлаждающей жидкости сегодня применяются составы со специальными присадками (этиленгликоль, ингибиторы коррозии), что повышает характеристики всей системы. Чаще всего используется антифриз, который имеет более низкий порог замерзания.

При возникновении ситуации, когда требуется экстренный долив охлаждающей жидкости, можно использовать обычную чистую воду. Однако для корректной работы системы при первой возможности такой раствор необходимо заменить на качественный антифриз.

Замена охлаждающей жидкости проводится каждые 60-100 тысяч километров пробега. В охлажденном состоянии (при выключенном двигателе) ее количество должно быть на уровне нижнего края патрубка расширительного бачка охлаждающей системы. Для удобства на нем выполнены отметки «Min» и «Max». Когда количество жидкости ниже минимальной отметки — выполняют долив. Если после работы уровень вновь упал — это свидетельствует о разгерметизации системы.

Значимость системы охлаждения двигателя не вызывает сомнений. А потому стоит регулярно проводить профилактический осмотр ее основных узлов. Это позволит избежать перегрева двигателя и возникновения критических поломок.
