Клапана для ваз 2110 8 клапанов

Самостоятельная регулировка тепловых зазоров клапанов на ВАЗ 2110

Несмотря на возраст, старый добрый восьмиклапанник во всех его вариациях не только не уходит с дорог, но и во все новых инкарнациях продолжает выпускаться тольяттинским заводом. Но несмотря на неприхотливость и достаточный ресурс, в чем-то он уже давно устарел – и в немалой степени устарел газораспределительный механизм. Как бы ни была проста и «неубиваема» система «распредвал-толкатель-клапан», износ в ней неизбежен, а отсюда и необходимость в регулярной регулировке тепловых зазоров.

Периодичность регулировки

В необходимости регулировки зазоров в клапанах ВАЗ 2110 вспоминают, когда из-под капота раздается характерный звук тарахтящих толкателей. С этим ВАЗовскому 8-клапаннику повезло: есть моторы, у которых клапанные зазоры по мере износа умудряются уменьшаться, и здесь уже напомнил бы о себе прогар клапанов и необходимость в демонтаже головки.

Однако откладывать регулировку «до последнего» все равно не нужно. Сам по себе шум газораспределительного механизма уже прямое следствие роста ударных нагрузок в нем: верхушка кулачка не накатывается на толкатель, а бьет по нему. Даже при работе на холостых оборотах каждый кулачок за минуту испытает более 400 таких ударов – а сколько их будет за одну поездку? А удары – это и рост износа, и риск развития усталостных напряжений, причем на самой нагруженной части распредвала.

Заводской регламент предписывает первую регулировку клапанов на 3000 пробега (приработка деталей), затем на 45000 и далее каждые 45000 пробега. Приобретая ВАЗ 2110 с рук, стоит совместить регулировку клапанов с заменой ремня ГРМ, чтобы сразу иметь гарантированную точку отсчета регламентных процедур. С увеличением пробега может понадобиться процедура притирки клапанов.

Инструмент для проведения работ

Помимо обиходного набора головок и накидных ключей, которые у владельца ВАЗовской «десятки» и так должны быть, потребуется еще несколько инструментов:

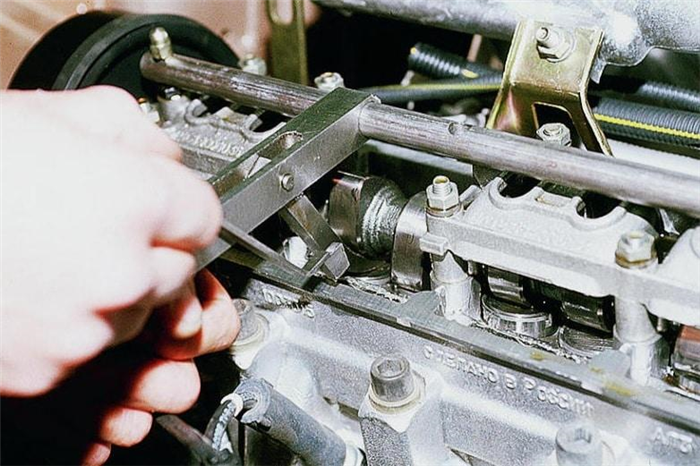

  1. Приспособление, отжимающие толкатели для извлечения регулировочных шайб из них. Можно обойтись и парой мощных отверток, но вопрос цены здесь не так велик, чтобы расплачиваться за экономию меньшим удобством. Можно и вовсе снять распредвал – но тогда придется снимать и ремень ГРМ, снова выигрыша во времени нет.
  2. Набор щупов – ими мы и будем измерять зазоры.
  3. Микрометр – он не обязателен, но очень полезен. Толщина новой шайбы при регулировке высчитывается исходя из толщины старой и измеренного зазора, а что делать, если маркировка толщины на шайбе стерта (да и износ никто не отменял?). Микрометр 0-25 мм можно и одолжить, благо поверить его можно простым сведением без калибров.

Ещё кое-что полезное для Вас:

Процесс регулировки

Открыв капот, первым делом стоит выкрутить свечи: вращать коленчатый вал будет гораздо удобнее. Также демонтируется все, что помешает снятию клапанной крышки: кронштейн тросика газа, патрубки вентиляции картера.

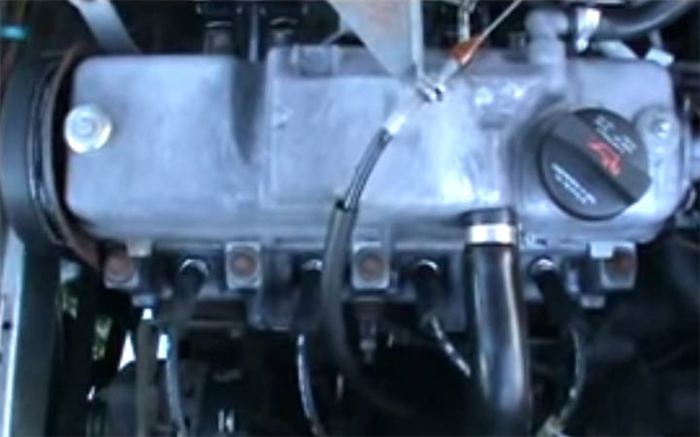

Далее снимаем саму клапанную крышку, открутив две фасонные гайки по краям. Отделять крышку лучше аккуратнее, чтобы не повредить прокладку и уплотнения шпилек.

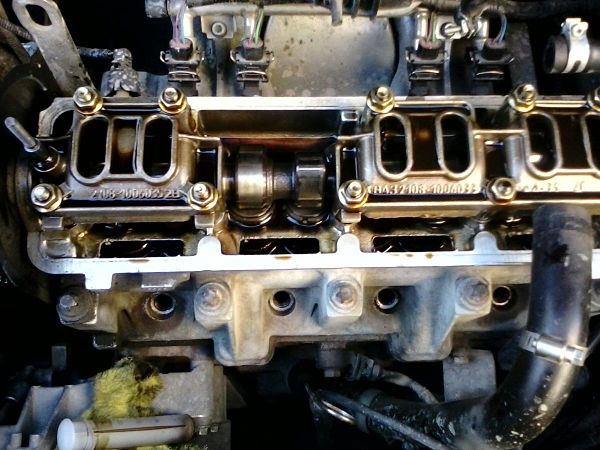

В восьмиклапаннике ВАЗ 2110 два кулачка открыты, и иллюстрировать работу проще на втором цилиндре. Однако постели распредвалов не будут мешать и на остальных цилиндрах.

При работе рядной четверки каждые два цилиндра работают в противофазе – когда в верхней мертвой точке (ВМТ) первого цилиндра кончается такт сжатия, то в четвертом поршень также находится в верхней точке, но в конце такта выпуска. Аналогично и во втором-четвертом, но с разницей на пол-оборота коленчатого вала. Для нас же это значит, что мы за один раз измерим зазор в двух клапанах:

Номера кулачков, под которыми измеряется зазор, указаны считая от шкива распредвала.

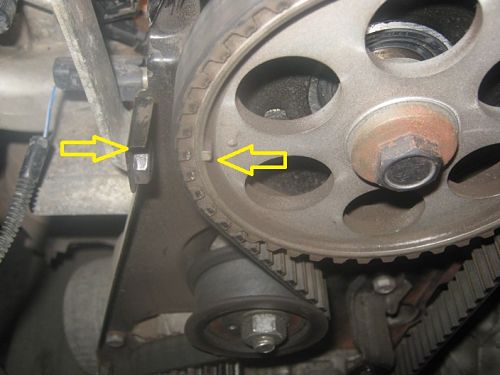

Для начала работы устанавливаем шкив распредвала по меткам (выступ на шкиве напротив выступа на кожухе). Шкив вращаем по часовой стрелке накидным ключом или головкой с трещоткой.

В момент совпадения меток 1 и 4 цилиндры выставляются в верхней мертвой точке. Однако у любого реально существующего двигателя фазы впуска и выпуска не только шире одного такта (90 градусов по коленвалу или 180 по распредвалу), но и смещены относительно мертвых точек. Поэтому в вышеприведенной таблице и указаны точки, когда кулачки встают на толкателях строго затылками. Можно было бы измерять зазор и без такой точности – затылок кулачка имеет форму дуги, центр которой совпадает с осью вращения распредвала, но никто не застрахован от неравномерно изношенного или изначально неточно обработанного распредвала.

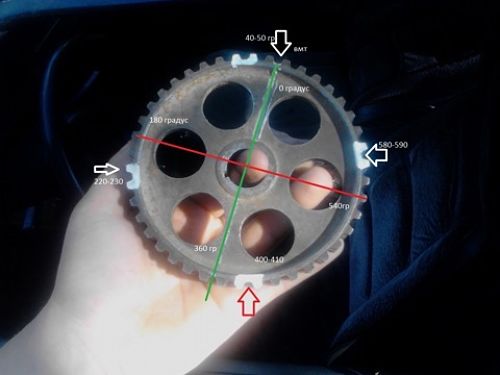

Для отсчета углов удобно использовать зубцы шкива: 3 зуба по распредвалу приблизительно равны 50 градусам по коленвалу.

Выставив распредвал, измеряем щупами зазоры в паре клапанов: в первом случае под первым и третьим кулачками. Начиная от щупа толщиной 0,2 мм, перебираем пластины из набора, пока очередная не начнет входить в зазор без ощутимого усилия, но с едва ощутимым натягом. Полученный зазор записываем. Номинальный зазор для впускного клапана – 0,2 мм, для выпускного – 0,35 мм (выпускные клапана нагреваются при работе двигателя сильнее, и для компенсации их удлинения зазор дается больше).

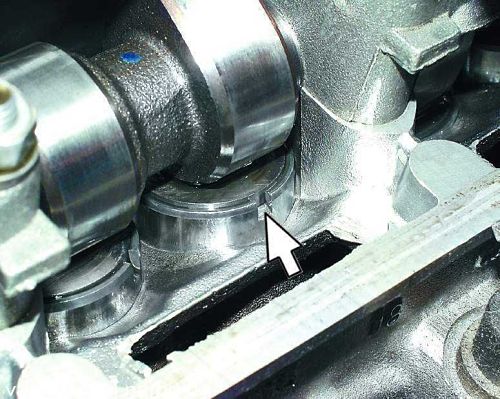

Если измеренный зазор «уплыл», извлекаем регулировочную шайбу с помощью приспособления, отжав толкатель и подцепив шайбу тонким предметом. Возможно, перед этим придется провернуть толкатель для удобства пазом к себе.

Теперь рассчитайте толщину шайбы, которая нужна. Проще, если извлеченная шайба имеет маркировку на нижнем торце (именно поэтому они и укладываются при установке маркировкой вниз), а верхний торец не имеет ощутимых следов износа. Тогда достаточно добавить к маркированной толщине разницу между измеренным зазором и номинальным. Например, если зазор на выпускном клапане измерен в 0,5 мм, а шайба в толкателе стояла номиналом 2,2 мм, то новая должна иметь толщину 2,2+(0,5-0,35)=2,35 мм. Если же маркировка на шайбе стерта или неразборчива, заметен износ – лучше замерить ее толщину микрометром.

Проверив и установив зазоры на двух клапанах, проворачиваем распредвал и переходим к следующей паре. Главное при этом не забывать то, что работа неизбежно будет связана с маслом на руках – не допускайте попадания на ремень ГРМ, который после контакта с маслом долго не прослужит.

Если же Вы решили совместить замену ремня ГРМ с регулировкой клапанов ВАЗ 2110, то поступите иначе. Сначала, не снимая старый ремень ГРМ, вымеряем все зазоры и записываем их на бумаге. Затем выставим ГРМ вновь по метке на распредвале и снимем ремень, после чего снимем и распредвал, отвернув болт шкива и сняв постели. После этого доступ ко всем толкателям очень прост.

Читать еще:  Как проклеить ваз 2114

Регулировочные шайбы извлекаем строго по порядку, считывая или измеряя их толщину. Затем, руководствуясь измеренным зазором, подбираем нужную шайбу и только после установки шайбы в один толкатель переходим к следующему.

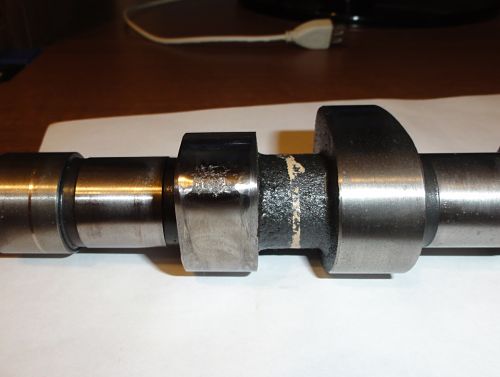

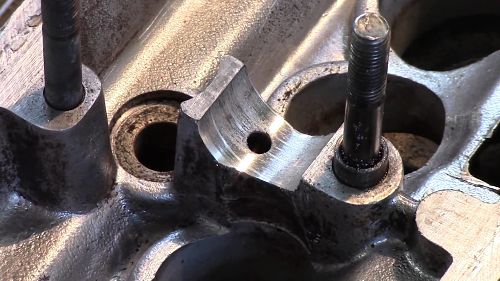

У такого метода есть дополнительный плюс: можно заодно оценить состояние шеек распредвала, его постелей и сальника. На моторе с приличным пробегом (или даже «свежем», но без надлежащего ухода) можно, например, встретиться с задирами и наволакиванием алюминия на шейки.

В этом случае лучше начать с ремонта «по факту», а уж потом сделать ТО.

Замена клапанов ВАЗ 2110 8 клапанов

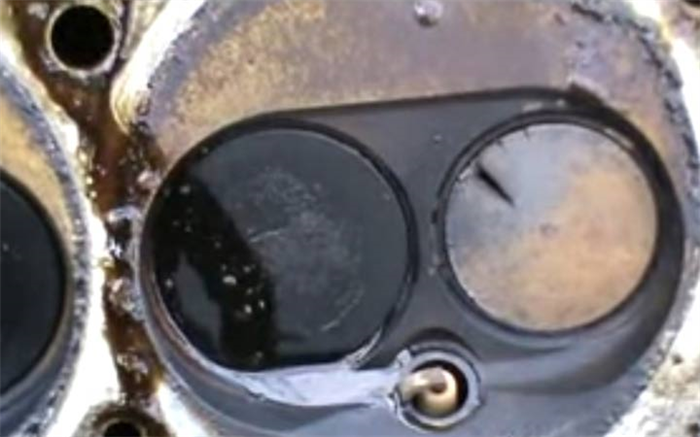

Современные отечественные автомобили позволяют водителю с комфортом передвигаться по дорогам городов, но при этом требуют постоянного сервисного ухода, отсутствие которого может привести к неожиданным поломкам. Часто разрыв ремня ГРМ, тянет за собой выход из строя головки блока цилиндров. В этом случае также потребуется замена клапанов – вот как выглядит поломка этих 8 клапанов на Ваз 2110.

Запчасти и инструменты для проведения работы

Перед началом работы по замене клапанов на Ваз 2110, приобретаются качественные новые детали, наименования и оригинальные артикулы которых, выглядят следующим образом:

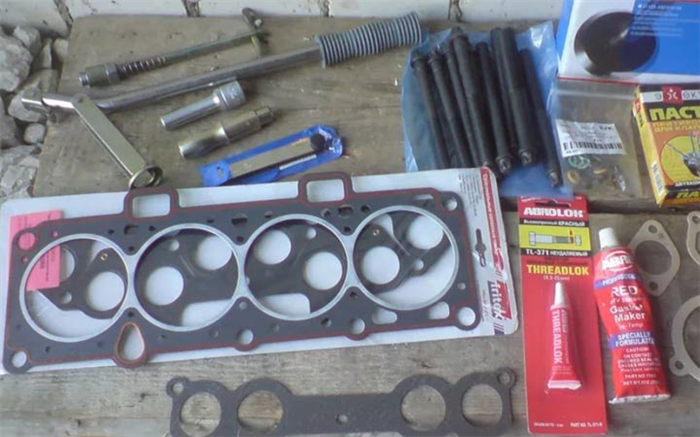

  1. Набор прокладок: клапанной крышки (арт.2108-1003270/77) и ГБЦ (арт. 21083-1003020), впускного и выпускного коллекторов (комплект арт.21083-1008081), приемной трубы отработанных газов (арт.2103-1203020-04), а так же сальник (арт.2108-1005034) и маслоотражательных колец (арт.2108-1007026-86) (так называемый ремкомплект ГБЦ)
  2. Новые клапана системы впуска топливной смеси 4 шт. (арт.21083-1007010)
  3. Новые клапана системы выпуска отработанных газов 4 шт. (арт.2108-1007012)
  4. Направляющие втулки клапанов 8 шт. (арт.2108-1007032-87)
  5. Охлаждающая жидкость двигателя
  6. Новые болты крепления ГБЦ к блоку цилиндров (арт.2108-1003271Н/О)
  7. Ремень ГРМ (арт.2108-1006040-86) и приводной ремень генератора (арт. 1000012562)
  8. Моторное масло и масляный фильтр

Ремонт по замене пришедших в негодность деталей, производят с помощью стандартного набора инструментов, которые обычно продаются комплектом, а именно:

  • набор рожково-накидных ключей маркировкой от 8 до 21 мм;
  • набор торцевых внутренних шестигранных ключей;
  • набор накидных головок диаметром от 8 до 24 мм;
  • рассухариватель клапанов;
  • винтовой съемник направляющих клапанов;
  • динамометрический ключ (понадобится для правильной затяжки болтов крепления распредвала, ГБЦ и шестеренки распределительного вала);
  • набор отверток;
  • электродрель;
  • специализированная притирочная паста двух видов (для грубой притирки клапанов к их рабочей поверхности камеры сгорания и для чистовой шлифовки);
  • перчатки для защиты рук от возможных повреждений.

Наличие инструмента, деталей и крытого помещения, позволит выполнить работы по устранению неполадок самостоятельно, так как цена замены 8 клапанов на Ваз 2110 в не сертифицированных сервисах осенью 2018 года варьируется от 30 до 45 тысяч рублей. На сертифицированной СТО официальных дилеров такие за работы обойдутся более 50 тысяч, что сильно ударит по финансовому положению владельца машины.

Как самостоятельно провести ремонт

Обладая некоторыми авто слесарными навыками, любой владелец отечественной машины способен провести ее ремонт своими руками без особых проблем, достаточно следовать нижеприведенной инструкции, внимательно изучив каждый этап работы, условно разделяемые на подготовительный, демонтажный, ремонтный и монтажный.

Подготовительный этап

Начинается с отключения бортового электропитания машины, для чего с аккумуляторной батареи снимаются клеммы и необходимо слить в заранее подготовленную емкость старое моторное масло через сервисную пробку и охлаждающую жидкость из картера двигателя, делается это через отсоединения от блока цилиндров самого нижнего патрубка радиатора, единственная предосторожность – это проведение процедуры на остывшем моторе, иначе можно получить ожог рук!

Демонтаж

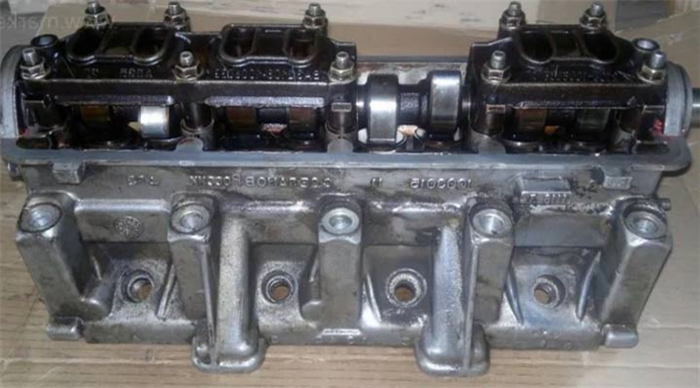

ГБЦ начинают со снятия всего навесного оборудования: патрубков системы охлаждения, вакуумной системы, впускного и выпускного коллекторов, приводных ремней генератора и ГРМ, предварительно демонтировав его кожух , в результате чего получается свободный доступ к креплению самой головки блока цилиндров и картера двигателя. Далее откручиваются болты клапанной крышки и ГБЦ, после чего она аккуратно снимается и кладется на рабочий верстак, на этом этап демонтажа закончен.

Ремонт

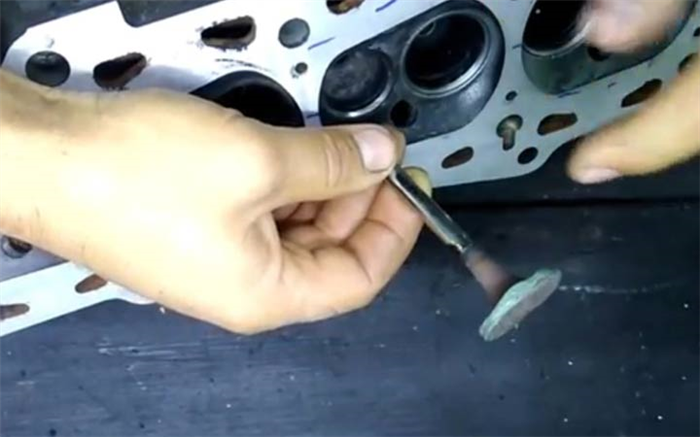

Начинается с откручивания крепежа распредвала, далее вынимаются толкатели клапанов и с помощью рассухаривателя, проводим разбор их пружинного механизма и с обратной стороны ГБЦ их вынимаем. Следующим шагом винтовым съемником снимаем старые направляющие и вместо них впрессовываем новые до характерного щелчка, который издают их стопорные кольца. Берем новый клапан, наносим на его рабочую поверхность шлифовочную пасту и начинаем дрелью шлифовать его зеркало до полной притирки.

Эту операцию проделываем со всеми восьми, после всего хорошо промываем детали и ГБЦ в чистящем растворе, и собираем газораспределительный механизм обратно.

Монтаж

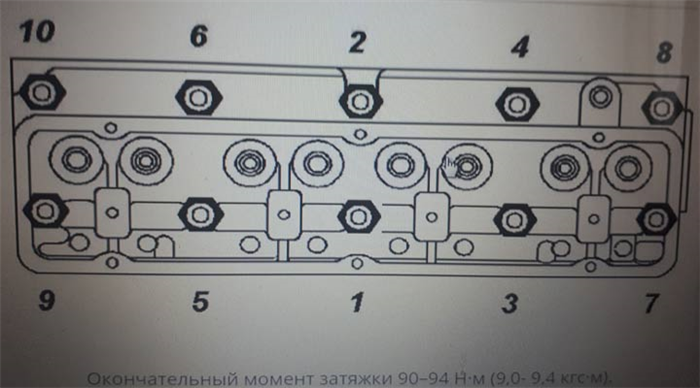

Начинаем с тщательной зачистки картера блока цилиндров от следов старых прокладок и герметиков, на специальные пазы наносим новую, далее аккуратно устанавливаем на направляющие собранную ГБЦ, затягиваем ее крепеж до требуемого момента 90-94 Нм динамометрическим ключом как показано на фото 6, проводим регулировку клапанов газораспределения.

Монтируем крышку клапанов, ремень ГРМ и все ранее снятое навесное оборудование двигателя. Заливаем моторное масло, меняем масляный фильтр, заполняем жидкостью систему охлаждения, проверяем на отсутствие утечки и заводим мотор, слушая внимательно на отсутствие в нем посторонних металлических стуков.

Регулировка клапанов своими руками на ваз 2110 8 клапанов

Для предотвращения износа распределительного вала и прогорания клапанов, следует уделять внимание профилактике механизма газораспределения. Двигатели с более простой системой ГРМ, требуют периодической настройки. Регулировка клапанов ваз 2110 8 клапанов своими руками – обыденное занятие для многих автомобилистов. Постараемся подробно описать весь процесс работы.

Для справки! Не подлежат регулировке клапаны на ваз 2110 с инжекторным 16-клапанным мотором. Данные двигатели, имеют механизм газораспределения с гидрокомпенсаторами, которые следует периодически менять.

Регламент настройки

Каждый автовладелец, может обратиться к регламенту мануала. Стоит сказать, что номинальная установка клапанов на ВАЗ 2110 8 клапанов инжектор происходит на заводе. Согласно инструкции по эксплуатации, рекомендуется осуществить первую настройку на пробеге 10 000 км. Этот режим называется обкатка. А затем, следует производить настройку, через каждые 45 000 км. В некоторых случаях, двигатели исправно работают до 80 000 км пробега.

Для справки! Установка шайб толкателей клапанов на автомобилях ВАЗ 2110-12 (8 клапанов), с инжекторным и карбюраторным мотором – полностью идентична.

Симптомы

Чтобы понять, что клапана на двигателе ВАЗ 2110 нуждаются в настройке, достаточно знать поведение мотора. После продолжительной эксплуатации, автовладелец может обратить внимание на то, что двигатель стал работать как-то иначе. Данный факт должен насторожить, ведь последствия могут быть серьёзными.

Читать еще:  Тюнинговый бампер на ваз 2110

Основные симптомы нарушенной регулировки клапанного механизма на ВАЗ 2110, выглядят таким образом:

  • мотор шумно работает при запуске после продолжительной стоянки (клацает);
  • пропадает компрессия в цилиндрах (двигатель теряет былую мощность);
  • прокладка клапанной крышки пропускает масло;
  • появились «выстрелы» в карбюратор или в глушитель;
  • увеличился расход топлива.

Перечисленные признаки, можно диагностировать самостоятельно, не прибегая к помощи услуг автосервиса. Перед тем, как поставить ВАЗ 2110 на ремонт и приступить к регулировке клапанов, следует подготовить слесарный инструмент: микрометр, рейку для отжатия толкателей и многосоставной щуп. Последним замеряется тепловой зазор между кулачком распредвала и регулировочной шайбой. Вместо рейки, возможно использовать две мощные шлицевые отвёртки.

Монтажный комплект (фиксатор и щуп) продаётся в большинстве магазинов «Автозапчасти». Его стоимость варьируется от 200 до 500 рублей. Правильная установка клапанов на ВАЗ 2110 8 клапанов инжектор или карбюратор – залог успеха.

Как отрегулировать клапана на ВАЗ 2110

Не стоит заранее приобретать регулировочные шайбы. Они относительно дорогие. Изначально, предстоит установить величину зазоров и только потом купить необходимое количество шайб с точными размерами. Работы лучше проводить в гараже с хорошим освещением. Крыша и стены, защитят от нежелательных ветра и дождя, которые могут занести грязь в открытый распредвал.

Внимание! Перед тем, как отрегулировать клапанный механизм на ВАЗ 2110, двигатель необходимо остудить.

Разборка

Если всё готово, то приступаем к первой части ремонта — демонтажу деталей:

  • отключаем клемму от аккумулятора;
  • снимаем корпус воздушного фильтра (на карбюраторном моторе);
  • отсоединяем от клапанной крышки шланги картерных газов и кронштейн тросика газа;
  • откручиваем болты кожуха привода ГРМ. Снимаем крышку и получаем доступ к шкиву;
  • выкручиваем свечи зажигания (так будет легче вращать КШМ для нахождения ВМТ и НМТ);
  • откручиваем гайки клапанной крышки и снимаем её.

Перед непосредственной настройкой, следует вспомнить механизм действия ГРМ. А именно, порядок работы клапанов (в нашем случае ВАЗ 2110 с инжектором 8 клапанов).

Последовательность регулировки зазоров в клапанном механизме

Порядок регулировки клапанов на ВАЗ 2110 с 8-и клапанным мотором, предстоит выполнять в такой же последовательности, как и в таблице. Что касается установки клапанов на ВАЗ 2110 с 16-и клапанными моторами, то схема выглядит совсем иначе.

Регулировка

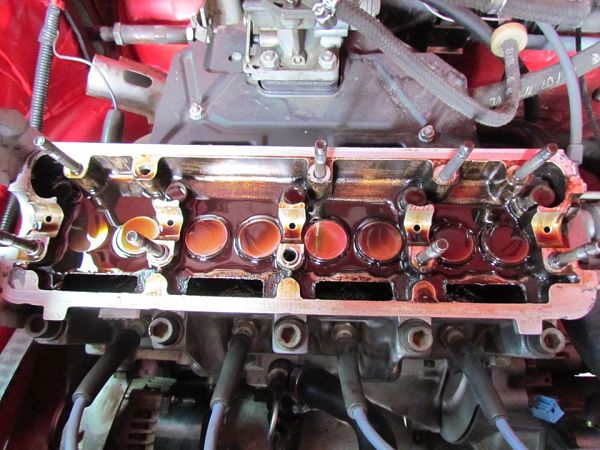

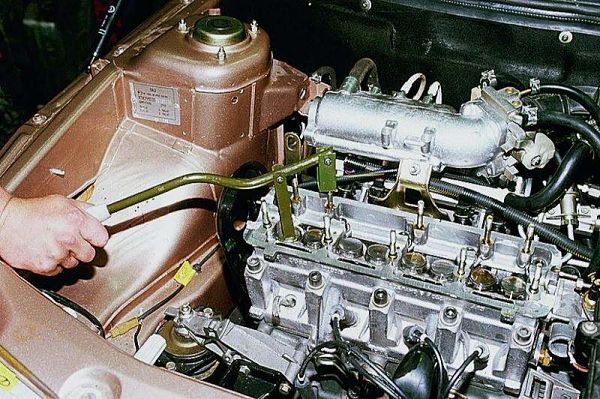

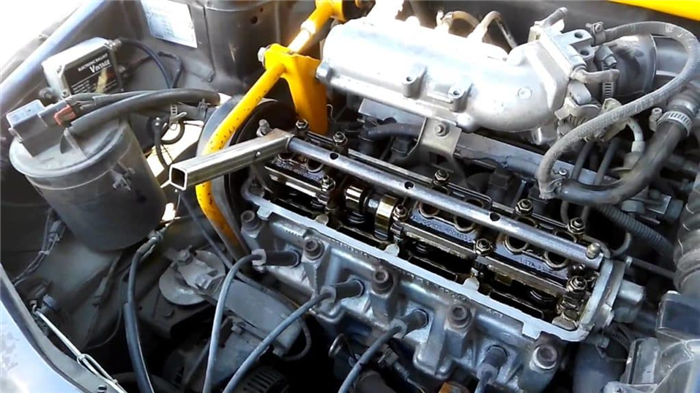

После снятия клапанной крышки, необходимо удалить остатки моторного масла возле толкателей. Сделать это возможно медицинским шприцем или резиновой грушей. Если есть рейка фиксатора, следует установить её на две крайние шпильки, предназначенные для крепления крышки ГБЦ.

Затем, приступаем ко второй части ремонта и делаем следующее:

  1. Выставляем верхнюю мёртвую точку, совмещая метки шкива распредвала и внутреннего кожуха привода ГРМ. Сделать это возможно двумя способами. Вывесив и вращая одно переднее колесо. Накидным ключом (головкой) вращать распредвал за крепёжный болт шкива, но эта операция опасна поломкой крепежного болта;
  2. После нахождения верхней мёртвой точки, немного поворачиваем распредвал, чтобы шкив сместился на 40-50° от ВМТ (это 2,5-3 зуба). Ставим свою метку, от которой потом будем вращать распредвал ещё несколько раз, делая дополнительные пометки;
  3. измеряем тепловой зазор первого клапана (выпускного), подсунув один из щупов (0,35/0,4/0,45 мм) между кулачком распредвала и толкателем. Номинальный зазор 0,35 мм;
  4. если первый щуп проходит свободно, то берём больший размер (0,4 мм). Шаг равен 0,05 мм;
  5. если щуп 0,4 или 0,45 не проходит, значит необходимо заменить регулировочную шайбу;
  6. разворачиваем толкатель пазом к себе, нажимаем на него рычагом рейки фиксатора и пинцетом достаём отработавшую шайбу. Её внутренняя сторона содержит цифры с первоначальным размером;
  7. для вычисления требуемой величины, необходимо воспользоваться формулой Н = В + (А — С). Где:
    • Н — толщина новой шайбы, мм;
    • В — толщина отработанной шайбы, мм;
    • А — вымеренный зазор, мм;
    • С — номинальный зазор, мм.
  8. полученный результат Н, записываем в блокнот. Шайбу именно такого размера предстоит купить на ремонтный клапан, округлив величину;
  9. согласно таблице, переходим к третьему клапану (впускному), его номинальный зазор 0,2 мм;
  10. измеряем зазор, вставляя щупы по очерёдности: 0,2/0,25/0,30 мм;
  11. записываем размер щупа, который не входит в тепловой зазор;
  12. вынимаем шайбу, и высчитываем ремонтный размер по указанной выше формуле;
  13. далее, согласно таблице, несколько раз поворачиваем КШМ на указанные градусы и проделываем операцию со всеми клапанами;
  14. Идём в магазин и покупаем необходимое количество регулировочных шайб требуемой толщины, согласно вычислениям;
  15. Устанавливаем шайбы в толкатели, согласно записи блокнота;
  16. все зазоры клапанов на ВАЗ 2110 должны восстановить номинальные размеры 0,2 и 0,35, благодаря использованию регулировочных шайб;
  17. проверяем новые тепловые зазоры;
  18. после замены шайб, необходимо поставить демонтированные детали на место;
  19. запускаем двигатель и наблюдаем за его работой.

Рекомендуется заменить прокладку крышки ГБЦ на ВАЗ 2110 (8 клапанов) с инжекторным мотором, после регулировки клапанов.

Заключение

Регулировка клапанов ВАЗ 2110 8 клапанов своими руками – достаточно серьёзное мероприятие. Потребуется внимательность и максимальная скрупулёзность. Если отнестись к работе халатно, то можно ухудшить состояние мотора, взамен желаемого улучшения. Правильно настроенный двигатель, порадует своего владельца.
