Система охлаждения двигателя Лада Веста

Для исключения перегрева и поддержания постоянного температурного режима двигателя Лада Веста предназначена система охлаждения (СО). За счет циркуляции происходит нагревание жидкости, а в теплообменнике (радиаторе) она охлаждается.

Состав системы охлаждения

Система охлаждения двигателя Лада Веста состоит из:

  • Радиатора мотора;
  • Помпы или насоса СО с термостатом;
  • Печки;
  • Электрического вентилятора;
  • Бачка, предназначенного для расширения этиленгликоля;
  • Патрубков.

При охлаждении используется специальная жидкость из смеси этиленгликоля с водой в определенной пропорции. От ее плотности зависит минимальная наружная температура. Если произошла ее утечка, водитель должен знать, какие действия надо предпринимать в этом случае.

Допускается добавление дистиллированной воды, но необходимо как можно быстрее заменить или восстановить плотность этиленгликоля.

Назначение, принцип работы

Основное назначение системы охлаждения – поддерживать постоянный температурный режим, чтобы двигатель не перегревался.

Важную роль осуществляет работа термостата двигателя Лада Веста 21129. Он предназначен для переключения с малого на большой контур. При включении термостата подключается большой контур, где происходит охлаждение жидкости за счет встречного потока воздуха, проходящего через теплообменник.

Значимую роль играет электрический вентилятор, установленный за радиатором Весты. Он управляется сигналом от датчика, который устанавливается на мотор. При превышении заданной температуры подается сигнал на его включение.

Сигнал подается не зависимо от положения или наличия ключа в замке зажигания Лады. Для компенсации расширения жидкости в системе охлаждения Весты предназначен расширительный бачок. При правильной работе обоих контуров, поддерживается рабочая температура двигателя Lada Vesta.

Неисправности, методы устранения

Прежде чем проверять работоспособность СО на Лада Веста необходимо проконтролировать уровень охлаждающей жидкости. Она должна находиться между минимальной и максимальной отметками на расширительном бачке автомобиля. Если периодически приходится доливать антифриз, это говорит о том, что она не герметична.

Следует проверить все соединения патрубков, целостность шлангов, мест установки помпы, датчиков и сливных отверстий. При наличии следов протечек их устраняют самостоятельно или на СТО.

Далее проверяем работоспособность термостата. Прогреваем двигатель до температуры 85-92 0 С и проверяем нижний патрубок. Если циркуляция происходит только по малому контуру, то он будет холодный, а это значит, что термостат неисправен. Эксплуатировать машину с таким дефектом нельзя, требуется срочно его заменить.

Для проверки циркуляции антифриза в системе аккуратно открываем крышку расширителя Лады Весты.

Система охлаждения двигателя находится под давлением, а этиленгликоль очень горячий. Для исключения ожогов следует соблюдать крайнюю осторожность.

Смотрим, поступает ли он в бачок, если поступления не наблюдается, неисправна помпа или забита система, ее прочищают, а насос на Весте меняют.

Если не включается электрический вентилятор, следует проверить:

  1. Наличие электрических цепей;
  2. Предохранитель, он должен быть цел;
  3. Дополнительное сопротивление должно работать;
  4. Реле;
  5. Работоспособность датчика температуры;
  6. Мотор вентилятора.

Система охлаждения играет важную роль, а при неисправности она не сможет охладить двигатель Весты. Ее неисправность может привести к необратимой поломке движка Лады. Поэтому следует постоянно следить за ее состоянием.

Устройство и особенности системы охлаждения двигателя Лада Веста и XRAY

Читать еще:  Лада калина базовая комплектация

У автомобилей Лада Веста и XRAY однотипная система охлаждения всех двигателей. Она жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости. Рассмотрим устройство этой системы, а также ее особенности и отзывы владельцев о ней.

Схема системы охдаждения двигателя

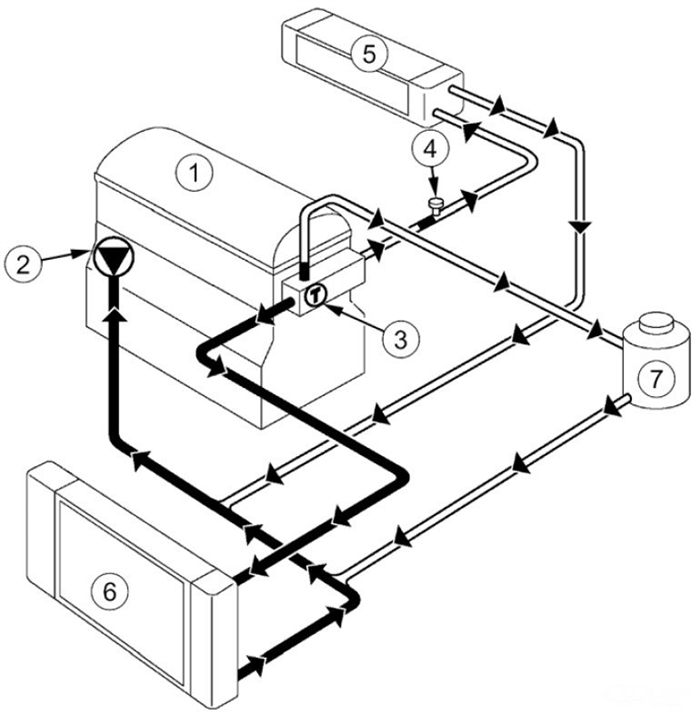

Описание: 1 — двигатель; 2 — водяной насос; 3 — термостат; 4 — штуцер для удаления воздуха; 5 — радиатор отопителя; 6 — радиатор системы охлаждения двигателя; 7 — расширительный бачок.

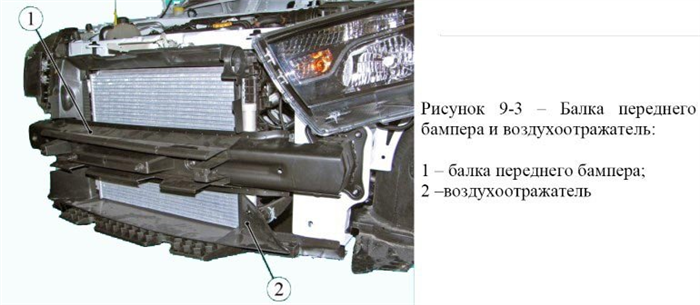

Устройство системы охлаждения двигателя

Система охлаждения двигателя (СОД) состоит из:

  • насоса системы охлаждения (помпа);
  • радиатора двигателя;
  • радиатора отопителя климатической установки;
  • электровентилятора;
  • расширительного бачка;
  • термостата;
  • соединительных шлангов.

В СОД используется специальная жидкость (антифриз) на основе смеси води с этиленгликолем. Смешивание антифриза разных марок не рекомендуется, а имеющие разные основы недопустимо! При выборе антифриза обращать внимание следует не на его цвет, а на его химический состав (тип), рекомендованный заводом-изготовителем автомобиля. В случае утечки антифриза разрешается добавить дистиллированную воду, но после этого необходимо как можно быстрей восстановить оптимальную концентрацию антифриза. Плотность и концентрация антифриза представлена в таблице:

Помпа, которая установлена в блоке цилиндров обеспечивает циркуляцию антифриза в системе. На двигателях ВАЗ привод насоса осуществляется ремнем ГРМ, а на моторе Renault-Nissan H4M — ремнем привода вспомогательных агрегатов.

СОД имеет два круга циркуляции, которыми управляет термостат (см. замена термостата):

  1. Малый круг, который не включает в себя радиатор двигателя. Антифриз омывает только блок цилиндров головку блока цилиндров и радиатор печки.
  2. Большой круг, где антифриз проходит через радиатор двигателя, где охлаждается встречными потоками воздуха.

Электровентилятор охлаждает антифриз в радиаторе двигателя при недостаточно интенсивном потоке воздуха. Он установлен за радиатором и включается по сигналу электронного блока управления двигателем (ЭБУ). В цепь питания электровентилятора встроен блок управления. Вентилятор включается вне зависимости от положения или наличия ключа в замке зажигания. См. проверка вентилятора.

Расширительный бачок предназначен для компенсации теплового расширения в системе. Его заливную горловину закрывает специальная крышка, в которой размещены выпускной и впускной предохранительные клапаны. Крышки разделяются по величине давления открывания выпускного клапана на четыре группы (цвета):

  • светло-коричневый — 120 кПа
  • желтый — 140 кПа
  • белый — 160 кПа
  • серый — 180 кПа

В случае замены крышки следует брать деталь такой же группы. Из-за неисправности выпускного клапана в крышке в СОД может возникнуть повышенное давление. Длительная эксплуатация автомобиля с повышенным давление в СОД обязательно приведет к повреждению одного «самого слабого» элемента системы. Например, потечет или лопнет расширительный бачок или шланги.

А вы сталкивались с проблемами системы охлаждения двигателя на Весте или XRAY? Какие отзывы о данной системе можете оставить вы? Напомни, определить неисправность СОД можно по следующей схеме. Отзывы об эффективности работы печки на Весте мы рассматривали ранее.

Lada Vesta: инструкция по замене охлаждающей жидкости

АВТОВАЗ рекомендует заменять жидкость в системе охлаждения Lada Vesta каждые 90 тыс. км пробега автомобиля или через пять лет, в зависимости от того, что наступит раньше. Выполнить эту процедуру самостоятельно поможет наша иллюстрированная пошаговая инструкция.

LADA > Vesta

Заменять охлаждающую жидкость удобнее, когда автомобиль установлен на смотровой канаве или эстакаде.

DSC_9620 (Копировать)

Для доступа к сливным отверстиям снизу необходимо снять щиток моторного отсека. Как выполнить эту операцию, можно посмотреть в статье «Lada Vesta: меняем масло в двигателе и масляный фильтр».

Подставляем широкую емкость под нижний патрубок в левой части радиатора. Для снижения интенсивности слива жидкости в первоначальный момент крышку расширительного бачка следует плотно завернуть.

DSC_9596 (Копировать)

Стягиваем шланг с патрубка радиатора и сливаем жидкость в емкость.

Для повышения интенсивности слива жидкости отворачиваем крышку расширительного бачка.

Далее предстоит слить жидкость из блока цилиндров.

Доступу к сливному отверстию в блоке цилиндров препятствует стартер. Кроме того, вытекающая жидкость неизбежно попадет внутрь стартера, поэтому стартер следует демонтировать. Для этого отсоединяем клемму провода от минусового вывода аккумуляторной батареи.

DSC_9580 (Копировать)

DSC_9581 (Копировать)

DSC_9588 (Копировать)

DSC_9591 (Копировать)

Сливаем охлаждающую жидкость из блока цилиндров.

Заворачиваем пробку сливного отверстия блока цилиндров. В соединении пробки и блока цилиндров применена коническая резьба, не требующая дополнительного уплотнения. Пробку сливного отверстия блока цилиндров затягиваем моментом 25–30 Н·м.

Читать еще:  Кузовные детали лада приора

DSC_9622 (Копировать)

Пускаем двигатель. На работающем двигателе несколько раз поочередно энергично сжимаем все шланги системы охлаждения — это поможет жидкости заполнить систему и вытеснить из нее воздух. По мере падения уровня охлаждающей жидкости в расширительном бачке доводим уровень до нормы и заворачиваем крышку бачка. При прогреве двигателя отводящий (нижний) шланг радиатора некоторое время должен быть холодным, а затем быстро нагреться, что будет свидетельствовать о начале циркуляции жидкости по большому кругу. Дождавшись включения вентилятора системы охлаждения, останавливаем двигатель. После остывания двигателя еще раз проверяем уровень охлаждающей жидкости и при необходимости пополняем систему.

Термостат Лада Веста: чек-лист замены и система охлаждения

В двигателе Лада Веста есть термостат, который предназначен для поддерживания постоянной температуры и не допускает перегрева. Заводской термостат автомобиля Лада Веста настроен на температуру срабатывания 95 градусов. Эту деталь в совокупности с другими называют системой охлаждения (СО) двигателя. Когда теплота прогрева подымается до максимального показателя. Термостат срабатывает и открывается, температура снижается до 80 градусов. Если движение по большому кругу не началось, значит требуется замена термостата. Таким образом регулируется температура двигателя и система отопления салона автомобиля, то есть на горячем двигателе печка прогревает хорошо, несмотря на морозную погоду. А летом наоборот, охлаждение включается на полную мощь.

Система охлаждения автомобиля Лада Веста производителя автоваз, принципиально однотипная. Охлаждение производиться за счет циркулирующей охлаждающей жидкости — по большому и малому кругу. Если температура меньше 95 градусов антифриз циркулирует по малому кругу, как только температура привысила 95 градусов, открывается термостат и включается вентилятор. Антифриз начинает движение по большому кругу, для того чтобы сбить температуру мотору. Читайте статью и узнаете все подробности про термостат и систему охлаждения в общем!

Как устроена система охлаждения мотора Лада Веста, какие составляющие

  • Помпа – это насос СО;
  • Радиатора движка;
  • Радиатора отопителя климатической установки;
  • Электровентилятора;
  • Расширительный бачок;
  • Термостат;
  • Соединительных трубок.

Для охлаждения двигателя применяют антифриз. Использовать его нужно одной марки. А смешиваниe жидкости разных производителей недопустимо. В случае, если жидкость закончилась внезапно, то можно подмешать дистиллированную воду, однако зимой этого делать не стоит — лучше постоянно следить за уровнем антифриза. Как правило зимой с приходом морозов, начинают подтекать патрубки.

Устройство охлаждения двигателя Лада Веста

СО двигателя имеет два круга циркуляции, регулирует которые термостат.

  • Малый круг, не проходит через радиатор мотора. Антифриз промывает исключительно блок цилиндров, головку блока цилиндров и радиатор отопительной системы.
  • Большой круг, проходит через радиатор двигателя, и там охлаждается встречными потоками воздуха.

Что такое водяной насос, как он работает

Помпа – это насос, который создает циркуляцию жидкости в СО.

Насос зафиксирован в блоке цилиндров, он проводит циркуляцию незамерзайки в СО. На двигателях ВАЗ привод помпы осуществляется ремнем ГРМ.

Принцип работы термостата двигателя Лада Веста 21129. Характеризуется переключением с малого на большой контур циркуляции ОЖ.

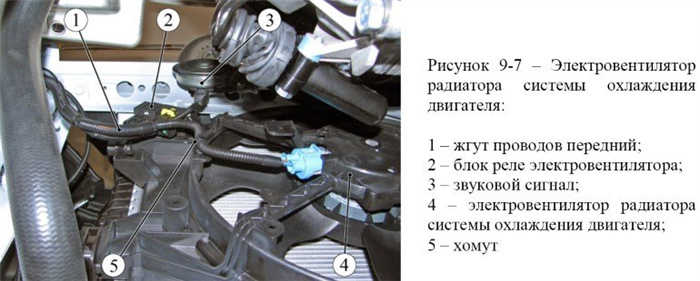

Электровентилятор, его включение

Вентилятор охлаждения включается и снижает температуру циркулирующей жидкости, когда встречные потоки воздуха малоэффективны. Он приспособлен за радиатором и срабатывает по сигналу электронной панели управления мотором. Температура включения вентилятора обычно составляет 95 градусов.
Сигнал включения вентилятора срабатывает даже когда замок зажигателя автомобиля без ключа.

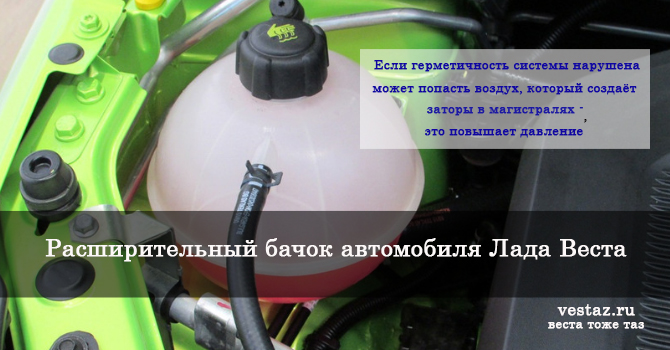

Расширительный бачок лада веста

Расширительный бачок, предусмотрен для компенсации расширительной температуры в СО. На горловине бочки есть крышка, которая имеет предохранительные клапаны.

Штатный расширительный бачок – артикул, цена

Бачок расширительный для Весты продается под артикулом Vesta 8450006450, его цена – около 400 рублей.

Крышка элемента жидкостной системы отопления (охлаждения) на Весту получила каталожный номер 8200048024, цена – около 150 рублей.

Основные неисправности

Расширительный бачок на Весте может выйти из строя по двум причинам:

  • сломалась крышечка (пробка);
  • лопнула пластмассовая емкость.

Пробка ломается из-за того, что в неисправность приходит выпускной коллектор системы охлаждающей жидкости. Эксплуатация автомобиля с повышенным давлением охлаждающей жидкости системы приведет к тому, что РБ может лопнуть. Разрушению могут быть подвержены подведенные к нему шланги.

Заливать еще больше охлаждающей жидкости не рекомендуется – она без того работает «напряженно». Если сделать это, можно довести свою машину до ремонта головки блока цилиндров.

Когда герметичность системы нарушается – например, изнашивается пробка (крышка), или пластмассовая емкость лопается, в систему попадает воздух, который создает заторы в магистралях, повышает давление в системе.

Читать еще:  Лада веста гур или эур

С такой неполадкой на Весте продолжать движение не стоит, необходимо приступить к замене вышедшей из строя запчасти.

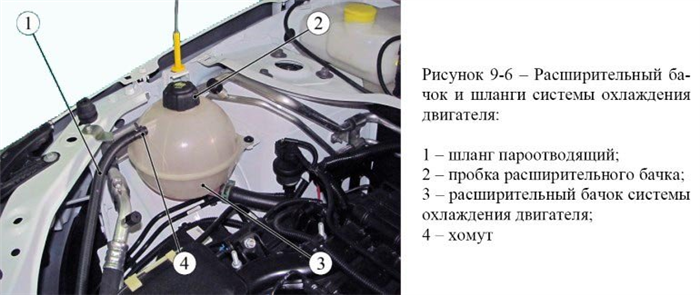

Снятие и установка расширительного бачка

Чтобы произвести замену расширительного бачка на Лада Веста, начните с действий, которые завод-изготовитель рекомендует осуществлять перед каждым ремонтом: снимите минусовую клемму с АКБ, застопорьте машину. Далее следуйте инструкции:

  1. Откройте капот. Дождитесь, пока автомобиль остынет, чтобы не обжечься. Для того, чтобы защитить свои руки во время ремонта, работайте в перчатках средней плотности.
  2. От «виновника торжества» руками уберите пароотводящий шланг.
  3. За деталью снизу отверните два болта, один саморез, фиксирующие ее на месте.
  4. На место старой детали поставьте новую, подведите шланг, установите прочное соединение, затянув его при помощи нового хомута.

Как понять, что есть неисправности в системе

Частое добавление антифриза, говорит о том, что система соединительных шлангов не герметична. А это способствует попадание жидкости за пределы СО.
Следует внимательно осмотреть соединительные шланги, их целостность. Обязательно осмотреть помпу и сливные отверстия. Если имеются следы потеков, нужно решить проблему самостоятельно или обратиться на СТО.

Чтобы выявить проблемы с системой охлаждения, необходимо прогреть авто до максимальных показателей 85-92 градусов. После нужно проверить нижний патрубок, когда он прохладный, это означает что работает только малый круг циркуляции — термостат не открывается. В таком случае использовать машину нельзя.
Чтобы убедиться в неисправности детали, нужно открыть крышку расширителя. Провести наблюдения, когда антифриз не поступает, необходимо прочистить помпу или заменить термостат.

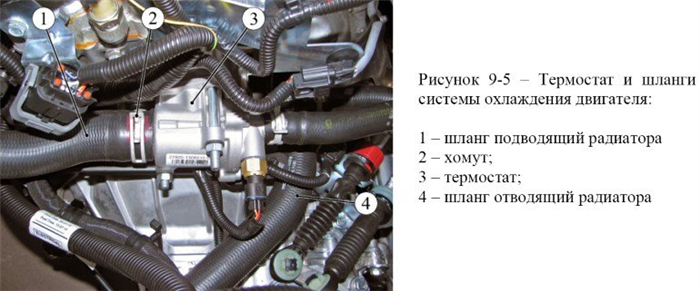

Замена термостата Лада Веста

Для замены следует придерживаться правил безопасности и следующего алгоритма. В самом начале необходимо купить новый в сборе Fenox TS034E7 TS034E7, либо другою аналогичную запчасть.

  1. Нужно слегка наклонить машину, то есть снизить армотизацию с одной стороны. Процедура требует наличия домкрата. Это делается для того, чтоб не разлить антифриз.
  2. Дальше необходимо частично вылить незамерзайку. Лада Веста отличается тем, что сливная пробка на блоке закрыта стартером, и не сняв его антифриз невозможно вылить, на радиаторе тоже нет пробки. Значит нужно вылить через расширительный бачок. Количество слитой жидкости должно быть около четырех литров. Затем струя незамекрзайки становиться меньшей, в ее составе поваляться воздух;
  3. Снять воздушный фильтр;
  4. Разъединить все соединение с панелью датчика температуры;
  5. Затем ослабить хомут закрепления шлангов. Для этого используйте крестовую отвертку;
  6. Разъедините шланги от патрубков. Шланг, который выполняет роль подводящей трубы насоса для незамерзайки;
  7. От корпуса необходимо выкрутить все гайки (применить ключ номер 13);
  8. Снять запчасть со шпилек вместе с уплотнительной подкладкой.

Чтобы установить новую запчасть необходимо провести описанию выше инструкцию, но в обратном порядке.

  1. Подложить уплотнительную прокладку термостата 21100130301700 LADА. Установить корпус детали на шпильки;
  2. Вкрутить гайки, все тем же ключом;
  3. Соединить шланги с патрубками;
  4. Закрепить шланги;
  5. Соединить все соединения с блоком датчика управления;
  6. Залить охлаждающую жидкость;
  7. Убедиться, что антифриз не вытекает. Протестировать систему охлаждения.

Цена на детали

Стоимость термостата стартует от 350 рублей и заканчивается 2000 рублей. Цена зависит от страны производителя, бренда авто.

Для того чтобы не менять запчасть каждую зиму, следует поставить качественный, более дорогой элемент.

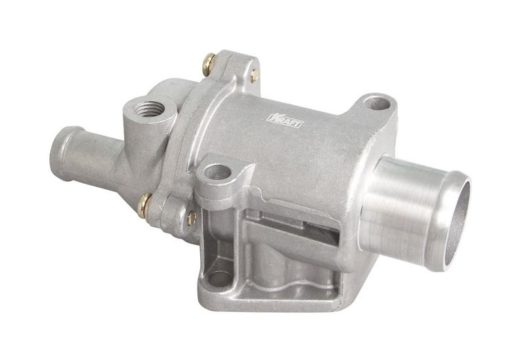

Аналоги деталей для Лада Веста и их плюсы

  • Luzar, производится в Украине. Преимущества luzer в том, что отопительная система начинает нагреваться лучше, быстрее. А замена термоэлемента становится гораздо легче, необходимо только открутить два болта и элемент на руках, не нужно снимать много патрубков.
  • Pekar артикул 21900100000000000, производитель Россия. Имеет не доскональную конструкцию, поэтому плохо удерживает теплоту движка.
  • Автомагнат, разработан с новыми клапанами, что дозировано выпускает антифриз. Практически никогда не допуская перегрева.
  • Pramo артикул 2108210000000000000, хоть часто используется, имеет много негативных отзывов. Резкое открытие клапанов и другие. Производиться Россией, Китаем.

Для того чтобы термоэлемент прослужил долго, необходимо использовать рекомендуемый производителем антифриз. Заменять поломки, только качественными автозапчастями, только от производителя оригинальных деталей. Не покупать подделки.
Вовремя производить замену сломанных деталей. При эксплуатации движка со сломанной запчастью, теплота режима работы мотора резко отличается. То есть наблюдаются скачки от 79 до 95 градусов, а это негативно может повлиять на работу мотора в будущем и сократит срок эксплуатации.
