Скрипы и стуки в передней подвеске Лада Гранта: причины и диагностика

Комфорт при поездке на автомобиле Лада Гранта складывается из многих факторов, один из которых – работа передней подвески. Стук, шум, «пробои» подвески влияют и на безопасность движения, поэтому своевременная диагностика поломок этого узла просто необходима. Провести ее лучше в сервисном центре, но некоторые неисправности можно установить и самостоятельно.

Вероятные причины неисправности подвески

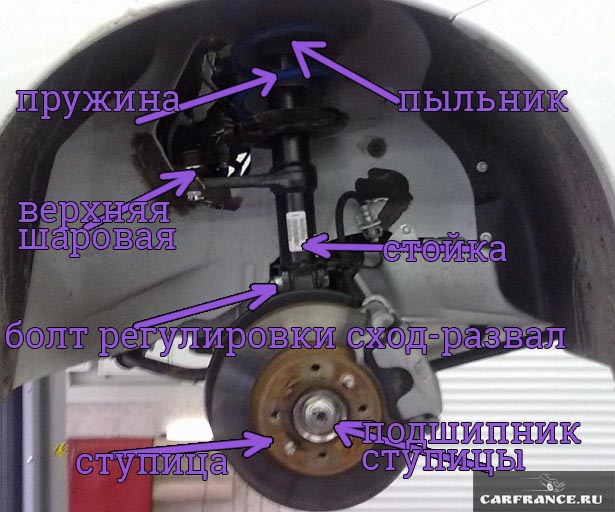

Вид на переднюю подвеску «из под колеса»

Неприятный скрип передней подвески Лада Гранта, «пробои» в ее работе кроются в неисправности элементов этого узла автомобиля. Условно их можно разделить на две группы: стойка амортизатора с содержимым и все остальные. Причина выделения стойки в отдельную категорию вызвана увеличенной на нее нагрузкой: она выполняет одновременно функцию верхнего рычага и гасит вертикальные вибрации колеса.

К основным причинам неисправностей телескопической стойки относятся следующие:

1. Ослабление крепления ее верхней опоры к несущему кузову.
2. Разрушение резинового буфера.
3. Течь жидкости из амортизатора, задиры на его штоке, повреждение хромового покрытия штока.

Амортизатор потёк (необходима замена)

На фото: рычаг нижний в сборе с шаровой

Возможны также повреждения шаровой опоры, обычно вызванные завышенным ресурсом ее работы или установкой некондиционной детали. Изношенные резиновые втулки в стабилизаторе и растяжках также скажутся на плавности хода подвески. Поломка основной пружины маловероятна, но естественный износ или установка нестандартной модели могут стать причинами потери упругости подвески в целом.

Самостоятельная диагностика неисправностей в передней подвеске

Существует несколько объяснений даже одному симптому поломки, поэтому выявить истинную причину неисправности лучше на автостанции.

Можно выделить следующие группы признаков отклонений в работе передней подвески:

• Самопроизвольное отклонение от прямолинейного движения, «рыскание» машины.
• Шумы, стуки, «пробои» при езде по неровным дорогам.
• Заниженный ресурс элементов подвески, быстрый выход их из строя.

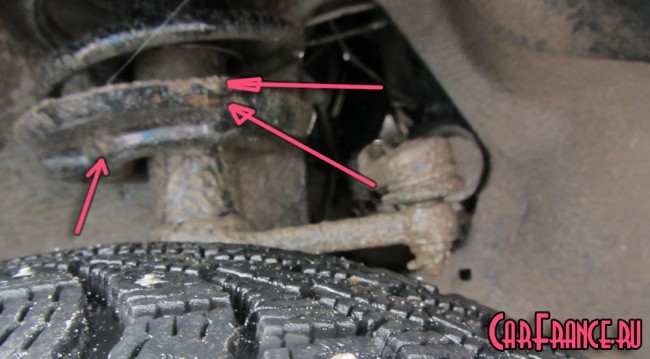

«Отбилась» краска на стойке и стойка начала ржаветь

К первой группе относятся обычно неисправности стабилизатора устойчивости. Визуально можно осмотреть всю подвеску и, если нет признаков вмятин, деформаций, то стоит проверить установку углов схода/развала передних колес. Внешне их отклонение наблюдается в неравномерном износе протектора передних колес, но для появления стертости шин потребуется определенное время.

Есть шанс и установить на слух эту поломку: при вхождении в поворот будет слышен скрип резины, а руль при этом обычно не возвращается в исходное положение самостоятельно.

Входит в число временных неисправностей автомобиля Лада Гранта скрип в передней подвеске, если он вызван эксплуатацией машины по загрязненной или песчаной дороге. В этом случае возможно попадание частиц песка в резиновые уплотнители (сайлентблоки) стабилизатора или растяжек. После мойки шумы пропадают.

Подвеска «проще не бывает» — это только плюс.

Подвеска «проста до безобразия», краб, стойка, нижняя шаровая, два сайлентблока — и всё, вот и вся её капиталка.

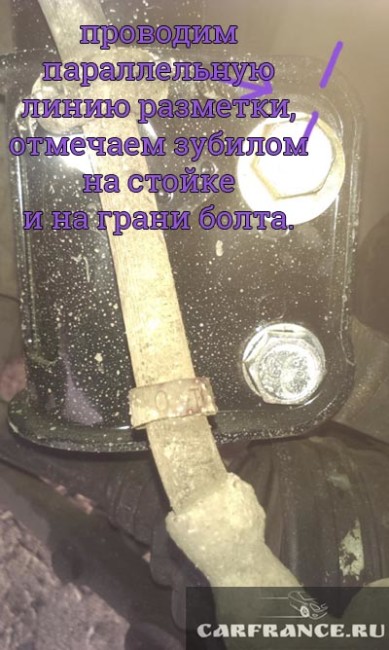

После любых работ, которые связаны с отсоединением ступицы от стойки, необходимо делать сход-развал. На крайний случай можно попробовать нанести зубилом метки на стойке и на развальном болте (он сверху).

Стук при езде по неровностям

Нехарактерен и стук в подвеске при езде по неровностям: Лада Гранта хоть и не является автомобилем повышенной проходимости, но вполне способна преодолевать небольшие ухабы. Обычно стуки возникают при ослаблении крепежа, момента затяжек гаек, износе шаровой опоры или стойки амортизатора.

Если ресурс работы элементов подвески слишком короткий, то причин обычно две: низкое качество используемых деталей или слишком динамичный, агрессивный стиль езды.

Также стоит обратить внимание на соответствие передних колесных дисков и самих покрышек с рекомендованными изготовителем.

Устройство подвески Лада Гранта

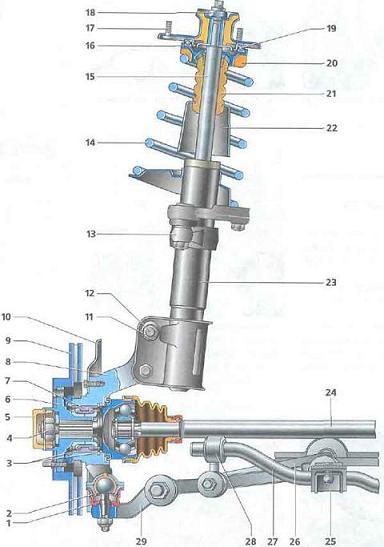

Устройство передней подвески (схема)

В этом автомобиле применена независимая подвеска с одним рычагом, к которому прикручивается нижняя часть поворотного кулака. Его верх монтируется к стойке амортизатора, работа которой отличается от многих аналогичных узлов на отечественных автомобилях. При повороте рулевого колеса происходит вращение кулака со стойкой амортизатора и размещенной на нем пружиной. Шнек амортизатора, прикрученный через подшипник к верхней опоре стойки, остается неподвижным.

Шаровая опора обеспечивает гибкое сочленение поворотного кулака и рычага подвески. Угол развала колес регулируется традиционно для переднеприводных версий автомобилей ВАЗ – гайкой с эксцентриком на основной стойке амортизатора, в месте соединения ее с поворотным кулаком. От курсовых колебаний подвеска удерживается благодаря общему стабилизатору поперечной устойчивости и растяжкам с обеих сторон подвески.

Подробно на фото

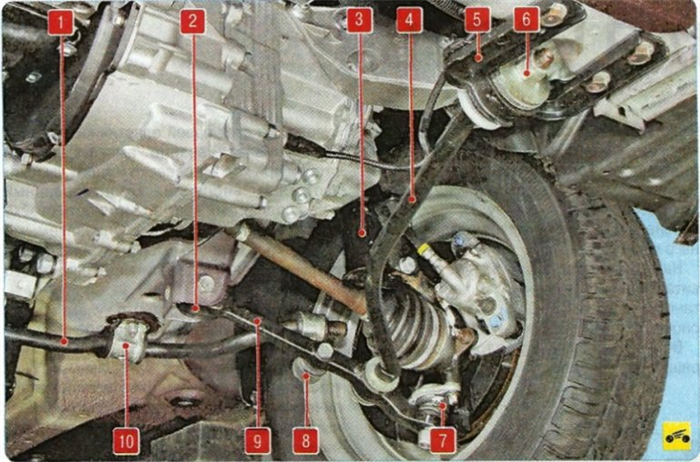

Все элементы подвески на фото снизу

1. штанга стабилизатора поперечной устойчивости;
2. резинометаллический шарнир поперечного рычага;
3. амортизаторная стойка;
4. растяжка;
5. кронштейн растяжки;
6. гайка крепления растяжки к кронштейну;
7. шаровая опора амортизаторной стойки;
8. шарнир поперечной устойчивости;
9. поперечный рычаг;
10. скоба крепления штанги стабилизатора

Слабые места подвески

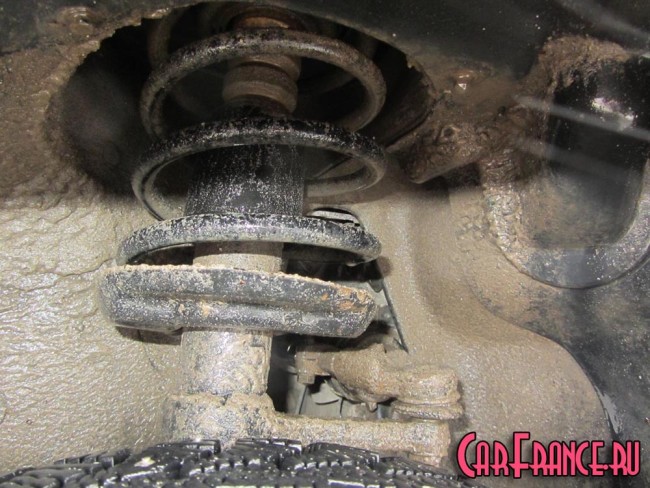

В влажную погоду не всегда возможно увидеть дефект стойки амортизатора

Если осуществляется самостоятельный ремонт, например, замена шаровой опоры, то необходимо внимательно затягивать болты крепления. В поворотном кулаке, к которому крепится опора, нет сквозных отверстий: болт вворачивается в сам кулак. Излишнее усилие при затяжке чревато поломкой болта. Стук в передней подвеске может появиться и по этой причине.

Для надежной и продолжительной работы подвески необходимо соблюдать скоростной режим машины, заявленный в ее техническом паспорте. Также регулярное проведение ТО поможет исключить появление шумов, стуков и увода от прямолинейного движения.

Я заметил непонятный стук, доносившийся с правой стороны передней части автомобиля. Так как нет у меня дома оборудованной ямы, я поехал в сервис, где ребята сказали, что у моей машины полетела шаровая опора. Не самая дорогостоящая из запчастей автомобиля. Замена также не потребовала больших финансовых вложений.

Появился стук при прохождении кочек на переднем левом колесе, также при торможении руль тянет влево, а при разгоне вправо. Выяснили, что имеет люфт рулевой наконечник со стороны рулевой тяги.

Передняя подвеска лада гранта

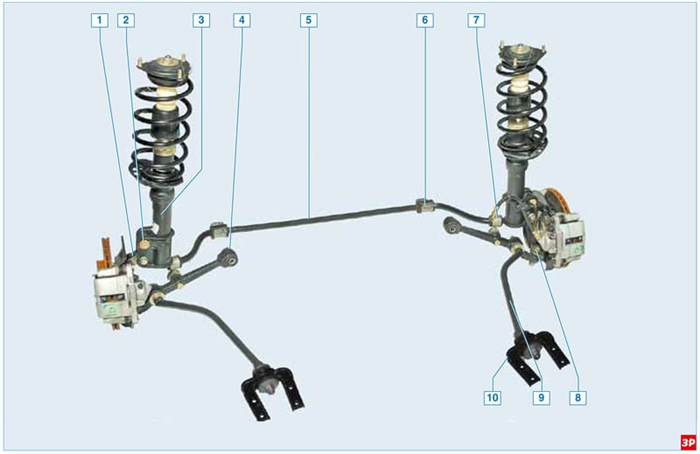

Передняя подвеска:
1 – поворотный кулак;
2 – эксцентриковый болт;
3 – амортизаторная стойка;
4 – рычаг;
5 – штанга стабилизатора;
6 – кронштейн крепления подушки штанги стабилизатора;
7 – стойка штанги стабилизатора;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн

Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами, двумя растяжками и стабилизатором поперечной устойчивости.

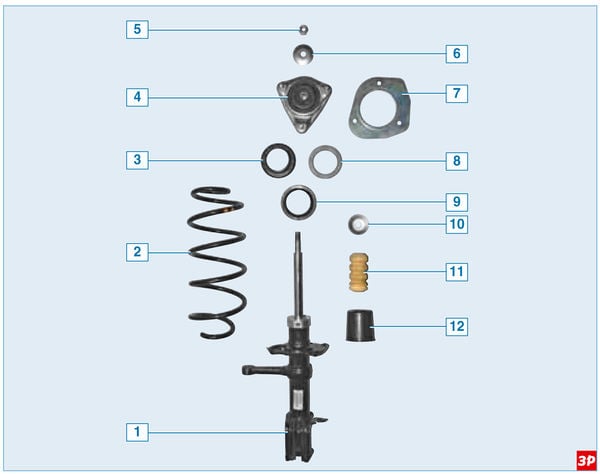

Детали амортизаторной стойки:
1 – телескопическая стойка;
2 – пружина;
3 – металлическая втулка;
4 – верхняя опора;
5 – гайка штока;
6 – ограничитель хода отбоя верхней опоры;
7 – опорная пластина верхней опоры;
8 – подшипник;
9 – прокладка пружины;
10 – ограничитель хода сжатия верхней опоры;
11 – буфер хода сжатия;
12 – защитный чехол

Основа подвески – телескопическая гидравлическая амортизаторная стойка, служащая направляющим и несущим устройством передней подвески. Амортизаторная стойка позволяет передним колесам перемещаться вверх–вниз при проезде неровностей и одновременно гасить колебания кузова.
К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части – опорная чашка пружины. Нижняя часть стойки крепится двумя болтами с гайками к поворотному кулаку.
Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса.
На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником. Крайние витки бочкообразной пружины имеют меньший диаметр, чем средние, что обеспечивает переменную жесткость. При сжатии пружины вначале сближаются менее жесткие витки (большего диаметра), а затем – более жесткие.
Под весом передней части автомобиля подшипник находится в сжатом положении, что позволяет устранять все зазоры и стуки. При повороте колес вращается корпус стойки вместе с пружиной, но при этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше.
В корпусе стойки установлен телескопический гидравлический амортизатор.
Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя винтами (отверстия в поворотном кулаке несквозные). Отворачивая эти винты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой смочите их проникающей жидкостью. Палец шаровой опоры крепится к рычагу самоконтрящейся гайкой. Опора закрыта резинометаллическим чехлом.

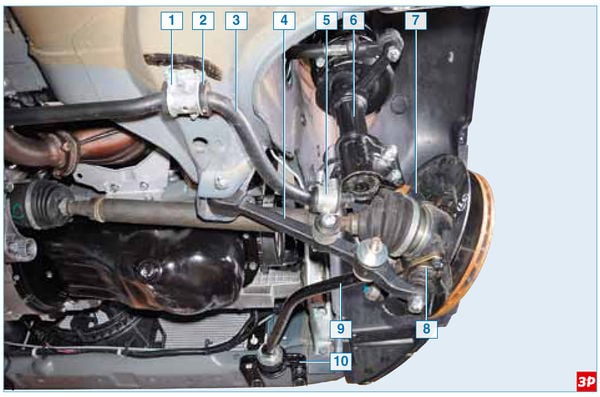

Элементы передней подвески на автомобиле:
1 – кронштейн крепления подушки штанги стабилизатора;
2 – подушка штанги стабилизатора;
3 – штанги стабилизатора поперечной устойчивости;
4 – рычаг;
5 – стойка стабилизатора;
6 – амортизаторная стойка;
7 – поворотный кулак;
8 – шаровая опора;
9 – растяжка;
10 – кронштейн растяжки

Рычаги подвески соединены между собою штангой стабилизатора поперечной устойчивости через стойки с резиновыми и резинометаллическими шарнирами. Штанга изготовлена из пружинной стали.
Стабилизатор поперечной устойчивости предназначен для повышения поперечной устойчивости и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее концов.
Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с рычагами и кронштейнами, установленными на нижней поперечине рамки радиатора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса.
В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки.
Гайки крепления ступиц колес одинаковые, с правой резьбой.

Как проверить состояние передней подвески Lada Granta, Kalina и Priora

Согласно регламенту технического обслуживания автомобилей Lada Granta, Lada Kalina и Lada Priora, проверка технического состояния деталей передней подвески необходимо выполнять каждые 15 000 км. пробега. Определить причины стуков и скрипов в подвеске можно при помощи самостоятельной диагностики.

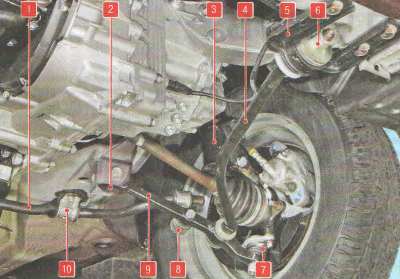

Схема расположения деталей передней подвески

1 – штанга стабилизатора поперечной устойчивости; 2 – резинометаллический шарнир поперечного рычага; 3 – амортизаторная стойка; 4 – растяжка; 5 – кронштейн растяжки; 6 – гайка крепления растяжки к кронштейну; 7 – шаровая опора амортизаторной стойки; 8 – шарнир стойки стабилизатора поперечной устойчивости; 9 – поперечный рычаг; 10 – скоба крепления штанги стабилизатора.

Как проверить переднюю подвеску

Проверку передней подвески следует проводить в моторном отсеке и снизу автомобиля, установленного на смотровой канаве или опорах (с вывешенными передними колесами).

Проверять состояние защитных чехлов шаровых опор подвески (на них не должно быть механических повреждений) следует при каждом техническом обслуживании и ремонте автомобиля.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески и состояние верхних опор амортизаторных стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

На резиновых деталях подвески не допускаются:

• признаки старения резины;
• механические повреждения.

Особое внимание обратите на механические повреждения (деформации, трещины, следы задевания о дорожные препятствия и др.) элементов подвески, особенно рычагов.

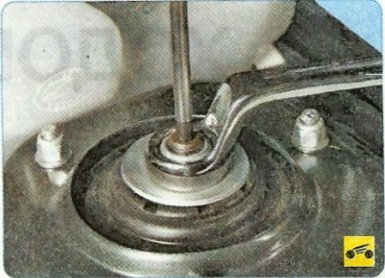

1. Проверьте затяжку гайки крепления штока амортизаторной стойки.

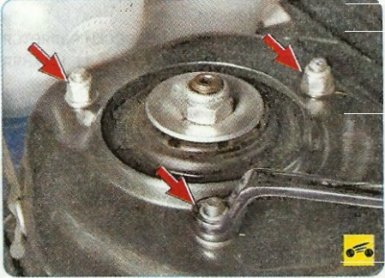

2. Проверьте затяжку гаек крепления верхней опоры стойки к кузову. Аналогично проверьте крепления штока и верхней опоры второй стойки.

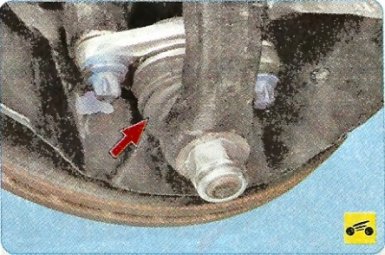

3. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры.

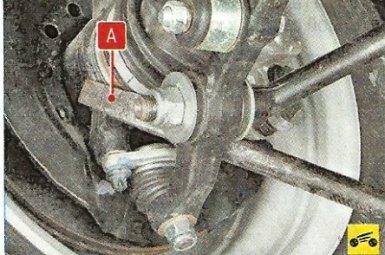

4. Проверьте шаровые опоры на наличие люфтов. Для этого измерьте расстояние Н (см. рис. 7.1) между поперечным рычагом 17 и тормозным диском 21. Вставьте монтажную лопатку А (см. фото) между поворотным кулаком и рычагом подвески и, опираясь на рычаг, попытайтесь покачать поворотный кулак. Если при покачивании подвески это расстояние изменяется более чем на 0,8 мм, замените шаровую опору.

5. При исправных шаровых опорах, покачивая колеса в вертикальной плоскости, убедитесь в отсутствии люфтов подшипников ступиц. Максимально допустимый осевой зазор не более 0,015 мм. Если зазор больше установленного значения, замените подшипники.

Совет: При покачивании вывешенного переднего колеса трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

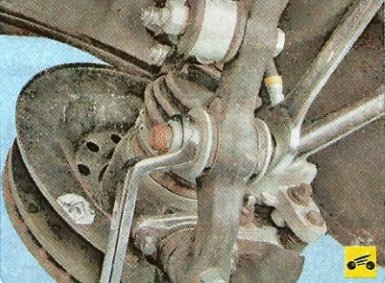

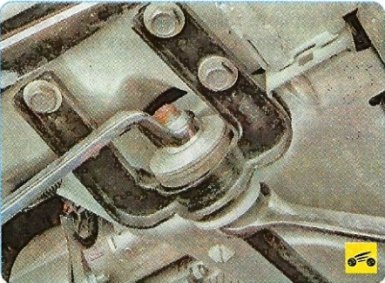

6. Проверьте на отсутствие люфта резинометаллические шарниры в местах крепления поперечного рычага к кронштейну кузова.

7. Для этого вставьте монтажную лопатку или большую отвертку в зазор между рычагом и кронштейном и попытайтесь покачать рычаг. При наличии значительного люфта рекомендуется заменить рычаг в сборе с шарнирами.

8. Проверьте на наличие люфтов резинометаллические шарниры крепления стоек стабилизатора. Для этого вставьте монтажную лопатку между поперечным рычагом и штангой стабилизатора и покачайте штангу. При необходимости замените стойки стабилизатора.

9. Проверьте надежность затяжки гаек крепления растяжки к рычагу.

10. . и к кронштейну растяжки.

11. Проверьте надежность затяжки гайки крепления стойки стабилизатора к рычагу передней подвески. Стойки, шарниры которых имеют ощутимый люфт, замените.

12. Проверьте состояние резиновых подушек в местах крепления штанги стабилизатора поперечной устойчивости к кузову.

Передняя подвеска. Описание конструкции Lada Granta

Примечание:

Ниже приведено описание конструкции передней подвески Лада Гранта для понимания размещения и функциональности отдельных элементов соответствующих механизмов.

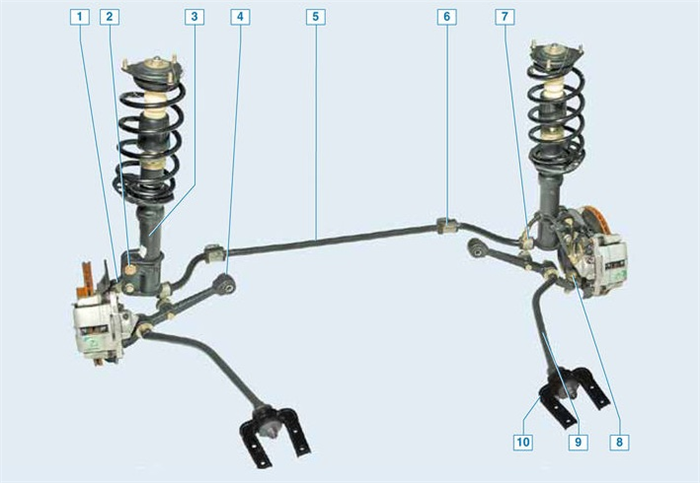

Передняя подвеска:

1 – поворотный кулак;

2 – эксцентриковый болт;

3 – амортизаторная стойка;

4 – рычаг;

5 – штанга стабилизатора;

6 – кронштейн крепления подушки штанги стабилизатора;

7 – стойка штанги стабилизатора;

8 – шаровая опора;

9 – растяжка;

10 – кронштейн.

Передняя подвеска – независимая с телескопическими гидравлическими амортизаторными стойками, винтовыми бочкообразными пружинами, поперечными рычагами, двумя растяжками и стабилизатором поперечной устойчивости.

Детали амортизационной стойки:

1 – телескопическая стойка;

2 – пружина;

3 – металлическая втулка;

4 – верхняя опора;

5 – гайка штока;

6 – ограничитель хода отбоя верхней опоры;

7 – опорная пластина верхней опоры;

8 – подшипник;

9 – прокладка пружины;

10 – ограничитель хода сжатия верхней опоры;

11 – буфер хода сжатия;

12 – защитный чехол.

Основа подвески – телескопическая гидравлическая амортизаторная стойка, служащая направляющим и несущим устройством передней подвески. Амортизаторная стойка позволяет передним колесам перемещаться вверх–вниз при проезде неровностей и одновременно гасить колебания кузова.
К нижней части корпуса стойки приварен кронштейн для крепления стойки к поворотному кулаку, а к средней части – опорная чашка пружины. Нижняя часть стойки крепится двумя болтами с гайками к поворотному кулаку.
Верхний болт, проходящий через отверстие кронштейна стойки, имеет эксцентриковый поясок и эксцентриковую шайбу. Поворотом этого болта регулируется угол развала переднего колеса.
На телескопической стойке установлены винтовая бочкообразная пружина, пенополиуретановый буфер хода сжатия, а также верхняя опора стойки в сборе с подшипником. Крайние витки бочкообразной пружины имеют меньший диаметр, чем средние, что обеспечивает переменную жесткость. При сжатии пружины вначале сближаются менее жесткие витки (большего диаметра), а затем – более жесткие.
Под весом передней части автомобиля подшипник находится в сжатом положении, что позволяет устранять все зазоры и стуки. При повороте колес вращается корпус стойки вместе с пружиной, но при этом шток амортизатора остается неподвижным и соединение штока с направляющей втулкой амортизатора изнашивается меньше.
В корпусе стойки установлен телескопический гидравлический амортизатор.
Нижняя часть поворотного кулака соединена с рычагом подвески через шаровую опору. Опора крепится к поворотному кулаку двумя винтами (отверстия в поворотном кулаке несквозные). Отворачивая эти винты, будьте осторожны: при значительном усилии они часто ломаются, поэтому перед разборкой смочите их проникающей жидкостью. Палец шаровой опоры крепится к рычагу самоконтрящейся гайкой. Опора закрыта резинометаллическим чехлом.

Элементы передней подвески на автомобиле:

1 – кронштейн крепления подушки штанги стабилизатора;

2 – подушка штанги стабилизатора;

3 – штанги стабилизатора поперечной устойчивости;

4 – рычаг;

5 – стойка стабилизатора;

6 – амортизаторная стойка;

7 – поворотный кулак;

8 – шаровая опора;

9 – растяжка;

10 – кронштейн растяжки.

Рычаги подвески соединены между собою штангой стабилизатора поперечной устойчивости через стойки с резиновыми и резинометаллическими шарнирами. Штанга изготовлена из пружинной стали.
Стабилизатор поперечной устойчивости предназначен для повышения поперечной устойчивости и уменьшения углов крена кузова за счет скручивания средней части штанги при перемещении ее концов.
Тормозные и тяговые силы при движении автомобиля воспринимаются продольными растяжками, соединенными через сайлент-блоки с рычагами и кронштейнами, установленными на нижней поперечине рамки радиатора. В местах соединения (на обоих концах растяжки) установлены шайбы для регулирования угла продольного наклона оси поворота колеса.
В поворотном кулаке установлен двухрядный радиально-упорный шариковый подшипник закрытого типа, который закреплен в кулаке двумя стопорными кольцами. Во внутренних кольцах подшипника с натягом установлена ступица колеса. Внутренние кольца подшипника стягиваются (через ступицу) гайкой на хвостовике корпуса наружного шарнира привода колеса. В эксплуатации подшипник не регулируется и не требует пополнения смазки.
Гайки крепления ступиц колес одинаковые, с правой резьбой.

Примечание:

При замене растяжек, сайлентблоков, пружин, верхних опор амортизаторных стоек, а также при отсоединении поворотного кулака от амортизаторной стойки необходимо проверить и при необходимости отрегулировать углы установки колес на СТО.
