Схема системы охлаждения лада калина

Система охлаждения

Основные данные для контроля, регулировки и обслуживания

Температура начала открытия основного клапана термостата, °С

Температура полного открытия основного клапана термостата, ‘С

Давление открытия выпускного клапана пробки расширительного бачка, кПа (бар)

Давление открытия впускного клапана пробки расширительного бачка, кПа (бар)

Температура охлаждающей жидкости в прогретом двигателе при температуре окружающего воздуха 20-30 «С и движении полностью нагруженного автомобиля с постоянной скоростью 80 км/ч, не более, °С

Сопротивление добавочного резистора. Ом

Объем жидкости в системе охлаждения двигателя, л

ОЖК-КХТ; ОЖ-40-ХТ; ОЖ-65-ХТ; ОЖ-КТосол; ОЖ-40Тосол; ОЖ-65Тосол; ОЖ-40; ОЖ-65; ОЖК-КСК; ОЖ-40СК; ОЖ-65СК;

Лада-А40; ОЖ-КТосол-ТС; ОЖ-40ТОСОЛ-ТС; ОЖ-65 Тосол-ТС; Антифриз G-48; AGIP Antifreeze Extra; GlysantmG03; GlysantinG913

Моменты затяжки резьбовых соединений

Наименование узлов и деталей

Резьба

Момент затяжки, н-м (КГС-М)

Датчик указателя температуры охлаждающей жидкости Болты крепления насоса охлаждающей жидкости Гайки крепления патрубка термостата

Болты крепления фланца трубы системы охлаждения к блоку цилиндров

М14х1,5 М6 M5 Мб

24-27 (2,5-2,8) 7,6-8,0 (0,8-0,8) 16,0-22,6 (1,6-2,3) 4,2-5,2 (0,4-0,5)

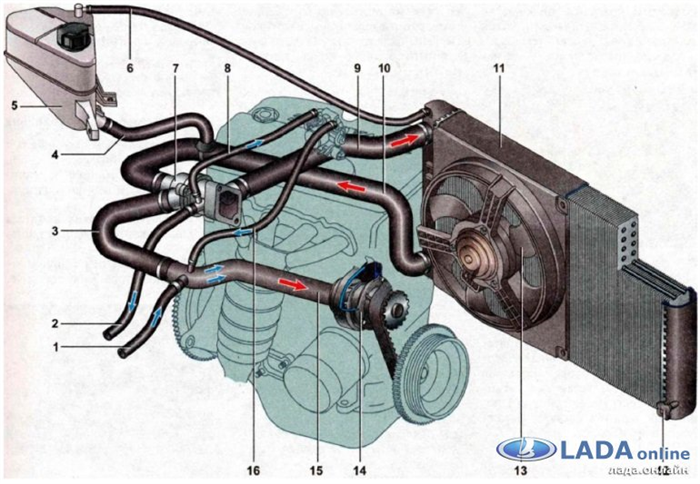

Система охлаждения: 1 — шланг отвода охлаждающей жидкости из радиатора отопителя; 2 — шланг подвода охлаждающей жидкости к радиатору отопителя; 3 — шланг подводящей трубы насоса охлаждающей жидкости; 4 — шланг расширительного бачка; 5 — расширительный бачок; 6 — пароотводящий шланг радиатора двигателя; 7 — термостат; 8 — шланг подвода жидкости к дроссельному узлу; 9 — шланг подвода жидкости к радиатору двигателя; 10 — шланг отвода жидкости из радиатора двигателя; 11 — радиатор двигателя; 12 — пробка сливного отверстия радиатора; 13 — электровентилятор радиатора; 14 — насос охлаждающей жидкости; 15 — подводяшая труба насоса охлаждающей жидкости; 16 — шланг отвода охлаждающей жидкости из дроссельного узла

Система охлаждения двигателя — жидкостная, закрытого типа с принудительной циркуляцией охлаждающей жидкости и расширительным бачком.

В системе охлаждения двигателя используются специальные жидкости на основе смеси воды с этиленгликолем. У них пониженная температура замерзания и высокая температура кипения. Кроме того, благодаря комплексу добавляемых присадок, охлаждающая жидкость препятствует коррозии стенок каналов, не вспенивается, продлевает срок службы сальника насоса охлаждающей жидкости.

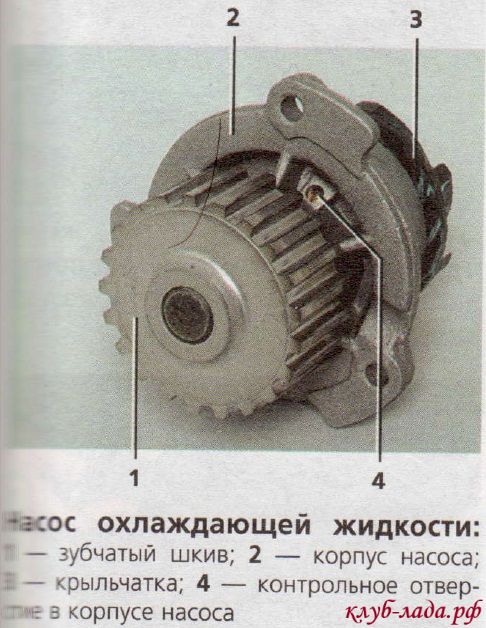

Циркуляцию жидкости в системе обеспечивает центробежный насос? установленный в блоке цилиндров. Привод насоса осуществляется зубчатым ремнем привода ГРМ.

Система охлаждения состоит из двух так называемых кругов циркуляции. Малый круг не включает в себя радиатор двигателя, и жидкость омывает только блок цилиндров и головку блока цилиндров, а также протекает через канал дроссельного узла и радиатор отопителя. Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости. При движении по большому кругу охлаждающая жидкость проходит через радиатор двигателя, где охлаждается набегающим потоком воздуха. Управляет направлением потока жидкости в системе охлаждения двигателя термостат. В нем установлены два клапана — основной и перепускной (дополнительный). Основной клапан управляет циркуляцией жидкости по большому кругу, а перепускной — по малому. Клапаны связаны между собой: когда один открывается, второй закрывается, и наоборот.

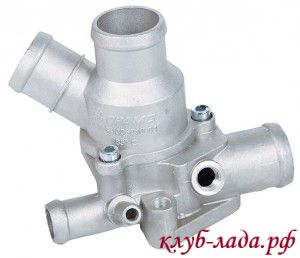

Па холодном двигателе перепускной (дополнительный) клапан термостата открыт, и жидкость циркулирует только по малому кругу. При температуре около 87 °С основной клапан термостата начинает открываться, а перепускной — закрываться, и некоторое время жидкость циркулирует по малому и большому кругам одновременно. При температуре 102 °С основной клапан термостата открыт полностью, а перепускной закрыт, и весь поток жидкости проходит через радиатор двигателя. При недостаточно интенсивном воздушном потоке охлаждение радиатора производится электровентилятором. Он установлен за радиатором двигателя и включается по сигналу электронного блока управления двигателем. В цепь питания электродвигателя вентилятора встроен дополнительный резистор.

Особенности устройства, технического обслуживания и ремонта двигателя 1,6i описаны в главе «Особенности устройства и ремонта модификаций автомобиля LADA KALINA*.

Шатун и его крышку сначала изготовляют как единую (неразъемную) деталь. После выполнения отверстий в верхней и нижней головках шатуна, специальным методом «раскалывают» нижнюю головку. Эта технология позволяет получить идеальное соединение крышки с шатуном.

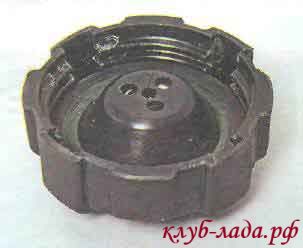

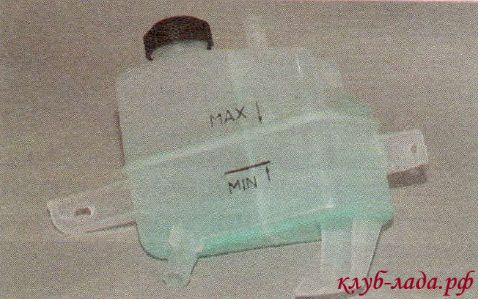

Для компенсации теплового расширения жидкости в системе охлаждения установлен расширительный бачок. В пробке бачка размещены впускной и выпускной предохранительные клапаны, что позволяет поддерживать оптимальное давление в системе при нагреве жидкости, а также компенсировать разрежение при ее остывании.

Схема проверки системы охлаждения двигателя автомобилей Лада

Система охлаждения двигателя — это совокупность устройств, которые обеспечивают подвод охлаждающей жидкости к нагретым деталям двигателя, а затем отводят лишнюю теплоту от них в атмосферу. АвтоВАЗ комплектует свои модели однотипными силовыми агрегатами, поэтому диагностика системы охлаждения двигателя автомобилей Лада (Гранта, Приора, Калина, Ларгус, Нива, Веста или XRAY) выполняется аналогичным образом.

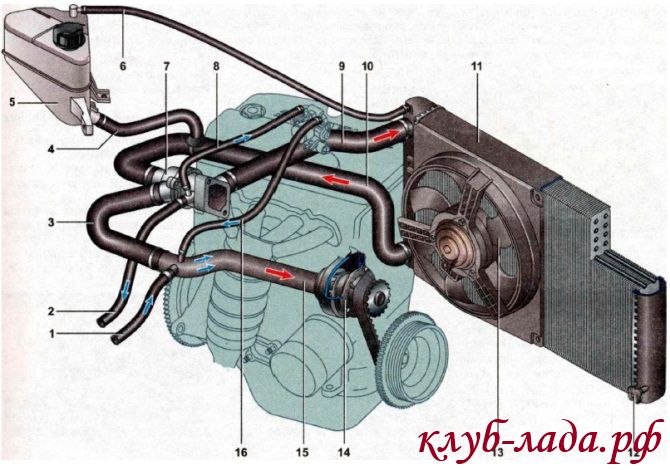

1 — шланг отвода охлаждающей жидкости из радиатора отопителя; 2 — шланг подвода охлаждающей жидкости к радиатору отопителя; 3 — шланг подводящей трубы насоса охлаждающей жидкости; 4— шланг расширительного бачка; 5 — расширительный бачок; 6 — пароотводящий шланг радиатора двигателя;7 — термостат; 8 — шланг подвода жидкости к дроссельному узлу; 9 — шланг подвода жидкости к радиатору двигателя; 10 шланг отвода жидкости из радиатора двигателя; 11 — радиатор двигателя; 12 пробка сливного отверстия радиатора; 13 электровентилятор радиатора; 14 насос охлаждающей жидкости; 15 подводящая труба насоса охлаждающей жидкости; 16 шланг отвода охлаждающей жидкости из дроссельного узла

Порядок проверки системы охлаждения Лада

1. Проверьте уровень охлаждающей жидкости в расширительном бачке, он должен быть между метками «МИН» и «МАКС». Если тосол приходится периодически доливать, значит система не герметична (проверяем целостность: шлангов, сливных отверстий радиатора, блока цилиндров, мест установки датчиков, корпуса расширительного бачка, насоса и его соединений, радиаторов двигателя и отопителя).

2. Проверяем термостат. Прогреваем двигатель до 85-92С и проверяем нижний отводящий от радиатора шланг радиатора (на схеме №10), если он холодный, значит охлаждающая жидкость циркулирует только по малому кругу, термостат неисправен и его следует заменить.

3. Проверяем циркуляцию тосола в системе охлаждения. Открываем крышку расширительного бачка и следим за поступлением тосола в бачок. Внимание, система охлаждения находится под давлением, а тосол в системе может быть горячим, открывайте крышку расширительного бачка очень аккуратно. Плохая циркуляция тосола указывает на неисправность водяного насоса (помпы), либо система охлаждения забита (необходимо прочистить).

Если не включается вентилятор радиатора двигателя, то следует проверить: предохранитель, дополнительное сопротивление, реле, целостность электрических цепей, датчика температуры и электродвигатель вентилятора (подробней).

Напомним, что образование в системе охлаждения воздуха может быть связано с неисправностью крышки расширительного бачка. Смотрите также решение проблемы завоздушивание системы охлаждения.

Устройство системы охлаждения двигателя Калины

Особенности конструкции системы охлаждения двигателя LADA Kalina

Система охлаждения двигателя ЛАДА Калина жидкостная, закрытого типа, с принудительной циркуляцией. Состоит из рубашки охлаждения двигателя, радиатора с электровентилятором, термостата, насоса, расширительного бачка и соединительных шлангов.

Конструкция системы охлаждения ЛАДА Калина

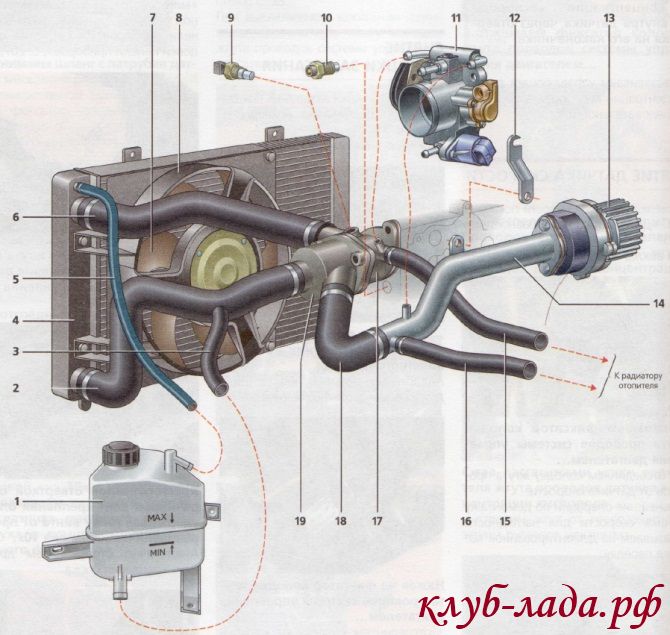

Система охлаждения: 1 — расширительный бачок; 2 — отводящий шланг радиатора; 3 — наливной шланг; 4 — радиатор; 5 — паро-отводящий шланг; б — подводящий шланг радиатора; 7 — электровентилятор; 8 — кожух электровентилятора; 9 — датчик температуры охлаждающей жидкости; 10 — датчик указателя температуры охлаждающей жидкости; 11 — дроссельный узел; 12 — кронштейн трубы насоса охлаждающей жидкости; 13 — насос охлаждающей жидкости; 14 — труба насоса охлаждающей жидкости; 15 — подводящий шланг радиатора отопителя; 16 — отводящий шланг радиатора отопителя; 17 — выпускной патрубок; 18 — шланг трубы насоса охлаждающей жидкости; 19 — корпус термостата

Система охлаждения состоит из двух так называемых кругов циркуляции:

  1. Движение жидкости через рубашку охлаждения и радиатор образует большой круг циркуляции.
  2. Движение жидкости по рубашке охлаждения двигателя, минуя радиатор, — малый круг циркуляции.

В систему охлаждения также включен радиатор отопителя и блок подогрева дроссельного узла. Жидкость через них циркулирует постоянно и не зависит от положения клапанов термостата.

Радиатор отопителя встроен в систему охлаждения двигателя и предназначен для обогрева салона за счет циркуляции через него горячей охлаждающей жидкости.

Вентилятор поддерживает тепловой режим работы двигателя, включается через реле по сигналу контроллера.

Схема системы охлаждения двигателя LADA Kalina

Система охлаждения: 1 — шланг отвода охлаждающей жидкости из радиатора отопителя; 2 — шланг подвода охлаждающей жидкости к радиатору отопителя; 3 — шланг подводящей трубы насоса охлаждающей жидкости; 4 — шланг расширительного бачка; 5 — расширительный бачок; 6 — пароотводящий шланг радиатора двигателя; 7 — термостат; 8 — шланг подвода жидкости к дроссельному узлу; 9 — шланг подвода жидкости к радиатору двигателя; 10 шланг отвода жидкости из радиатора двигателя; 11 — радиатор двигателя; 12 пробка сливного отверстия радиатора; 13 электровентилятор радиатора; 14 насос охлаждающей жидкости; 15 подводящая труба насоса охлаждающей жидкости; 16 шланг отвода охлаждающей жидкости из дроссельного узла

Система охлаждения в Ладе Калина

Нормально работающая система охлаждения – это необходимое условие для безопасного функционирования любой машины, автомобиль Лада Калина не является исключением. Если система отказывает, то становится неизбежным перегрев мотора. Слишком высокая температура двигателя способна вызвать его поломку, а то и пожар, не говоря уже о падении эффективности работы.

Система охлаждения автомобиля Лада Калина

Система охлаждения представляет собой закрытую циркуляцию жидкостей от нагревающихся элементов до точки сброса тепловой энергии. Циркуляция происходит по системе труб, двигающиеся по ним антифризы или же другие охлаждающие вещества нагреваются при прохождении горячих зон, вследствие этого температура последних временно снижается. Вещества продолжают свою циркуляцию и достигают места, где отдают тепло, чтобы вновь повторить свой путь, правильный ход вещества обеспечивают 8 клапанов.

Стандартная система охлаждения автомобиля Лада Калина состоит из следующих элементов:

  • датчиков, определяющих температуру в отдельных механизмах автомобиля;
  • насоса, который обеспечивает циркуляцию жидкости в системе охлаждения;
  • бака для охлаждающей жидкости;
  • труб, по которым перемещается охлаждающая жидкость;

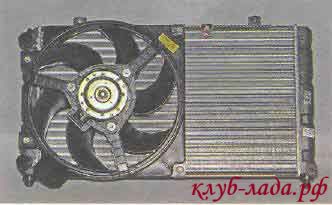

  • радиатора – устройства, в котором происходит сброс излишнего тепла в окружающую среду;
  • термостата – механизма, который регулирует объем охлаждающих веществ в системе;
  • вентилятора – устройства для нагнетания воздуха, используется для активизации охлаждения.

Для того чтобы система охлаждения Лады Калина работала эффективно и надежно, необходимо отличное взаимодействие всех элементов, из которых она состоит. Система представляет собой саморегулирующийся механизм, направленный на поддержание в двигателе оптимальной температуры. Если температура масла поднимается слишком высоко, то система предпринимает необходимые меры и понижает внутреннюю температуру двигателя.

Основным способом регуляции внутренней температуры двигателя Лады Калина является изменение принципа обращения охлаждающих веществ в системе. При нормальной температуре тосол (основное охлаждающее вещество) обращается по большому кругу, он проходит через всю систему, собирая тепло и отдавая его в радиаторе в окружающую среду. От того, сколько литров тосола залито в бак, зависит способность автомобиля поддерживать низкую температуру двигателя в течение длительного времени.

Если температура масла поднимается до слишком высоких значений, то тосол начинает циркулировать по малому кругу, при этом включается вентилятор, который обдувает воздушным потоком двигатель и тосол в радиаторе. За счет этого тосол охлаждается более быстро и может сразу же возвращаться в двигатель, чтобы остудить его. Температура двигателя Лады Калина должна находиться в интервале между 95 и 105 градусами Цельсия, при более высоких значениях эффективность работы мотора понижается, если превышение существенное, то возможен его выход из строя. Превышение уровня температуры в 105 градусов Цельсия приводит к автоматическому запуску малого круга циркуляции. Интересно, что при работе малого круга охлаждения отсутствует возможность отапливать салон Лады Калина.

При возникновении проблем с эффективностью работы охладительной системы необходимо тщательно исследовать сохранность ее основных элементов. В случае наличия достаточной квалификации или опыта, с этой задачей сможет справиться и сам водитель, если же последний неопытный или вовсе не разбирается в автомобилях, то ему лучше обратиться к автомеханику.

Основные неисправности системы охлаждения автомобиля Лада Калина

Практически всегда неисправность охлаждающей функции автомобиля заключается в утечке тосола. Утечка происходит по двум основным причинам:

  1. Неисправность радиатора.
  2. Прохудившийся хомут.

Указанные недостатки довольно просто исправить, хомут меняется легко и быстро, радиатор, скорее всего, будет выгоднее починить, его ремонт не считается особо сложным. В некоторых случаях указанные выше элементы находятся в хорошем состоянии, но эффективность работы системы охлаждения неудовлетворительна.

В таких случаях стоит обратить внимание на циркуляцию тосола между механизмами, возможно, неисправен бачок или насос, также могла образоваться воздушная пробка, в конце концов, система способна просто забиться. В последнем случае необходимо применить специальные чистящие средства, они очистят трубы механизмов и позволят тосолу более интенсивно циркулировать по ним.

Также причиной перегрева Лады Калина способна стать неисправность термостата, определить его годность реально, изучив патрубки радиатора. В радиаторе установлено два патрубка: верхний и нижний, их температура не должна резко отличаться, если же один патрубок горячий, а другой холодный, то это прямое свидетельство неисправности термостата.

Замена термостата должна покончить с неисправностью охладительной системы. Интересно, что забиться может и сам радиатор, точнее, его соты, особенно часто такое случается во время цветения тополей, их пух легко набивается в соты. Еще одной частой проблемой является завоздушивание труб с тосолом, эта проблема решается повторной закачкой тосола.

Система охлаждения автомобиля Лада Калина считается ненадежной и склонной к поломкам, поэтому ей необходима определенная доработка. Так, на автомобиль ставят новые шестидырочные термостаты, вторую помпу, фильтры ОЖ и прочие дополнительные элементы системы охлаждения.
