Что нужно для установки штатных задних дисковых тормозов на Lada Vesta

Дисковые тормоза задних колес (ЗДТ) устанавливаются на Lada Vesta с завода, но не на всех комплектациях. У любителей тюнинга, имеющих задние барабанные тормоза, есть выбор: купить комплект ЗДТ для Весты у сторонних производителей или доработать тормоза по заводскому варианту. В этой статье расскажем о том, что потребуется для установки штатного комплекта ЗДТ.

Одному из владельцев Lada Vesta Exclusive удалось выяснить у сотрудника АвтоВАЗа, что нужно для замены барабанных тормозов Весты на дисковые. По его словам:

• Балку менять не нужно.
• Блок ABS прошивать не нужно.

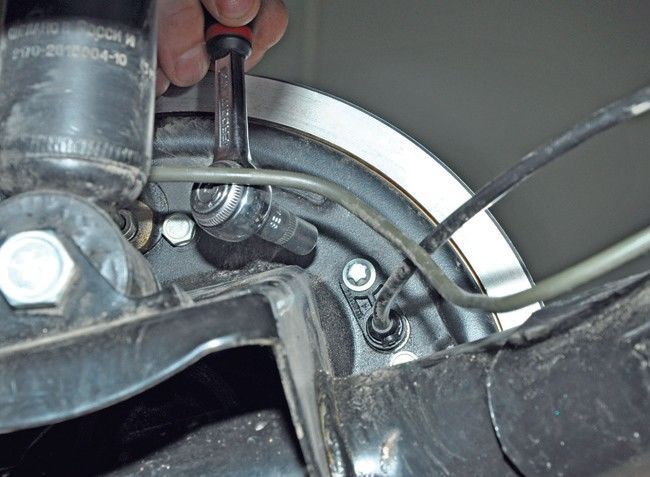

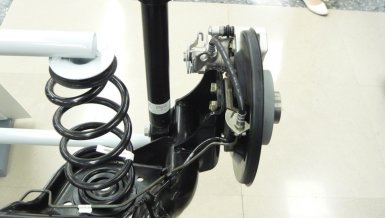

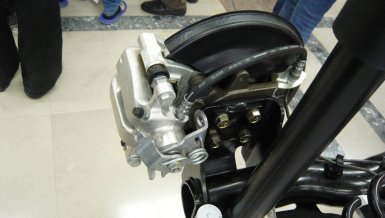

На втором фото видно, что между балкой и осью стоит проставка (заводская) к которой крепится пыльник. В заводском варианте диск и ступица сделаны раздельно и это является огромным плюсом, не нужно постоянно менять подшипники с каждой заменой диска.

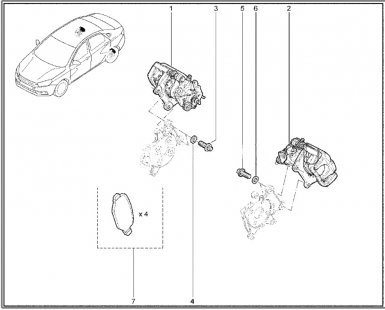

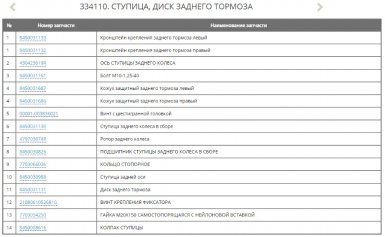

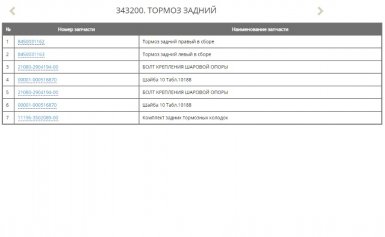

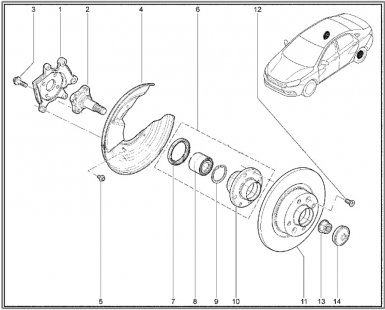

Артикулы штатного комплекта ЗДТ Lada Vesta:

• 8450031133 Кронштейн крепления заднего тормоза левый:
• 8450031132 Кронштейн крепления заднего тормоза правый:
• 8450031161 Болт М10-1,25-40;
• 8450031687 Кожух защитный заднего тормоза левый:
• 8450031686 Кожух защитный заднего тормоза правый:
• 00001-003836021 Винт с шестигранной головкой;
• 8450031130 Ступица заднего колеса в сборе;
• 8450031131 Диск заднего тормоза;
• 21080610526810 Винт крепления фиксатора;
• 8450031162 Тормоз задний правый в сборе;
• 8450031163 Тормоз задний левый в сборе;
• 21080-2904194-00 Болт крепления шаровой опоры;
• 00001-000516870 Шайба 10 Табл.10188;
• 21080-2904194-00 Болт крепления шаровой опоры;
• 00001-000516870 Шайба 10 Табл.10188;
• 11196-3502089-00 Комплект задних тормозных колодок;
• 8450031129 Шланг гибкий задних тормозов в сборе: 2шт;
• 8450031137 Кронштейн крепления шланга тормоза левый;
• 8450031136 Кронштейн крепления шланга тормоза правый.

Примерная цена деталей этого комплекта около 30 тыс. рублей.

А какой комплект задних дисковых тормозов выбрали бы вы (см. опрос после статьи)?

Напомним, ранее специалист АвтоВАЗа рассказывал, почему в компании до сих пор использует сзади тормозные барабаны, а не диски.

Какие задние тормоза установлены на Лада Веста: дисковые или барабанные?

Не все знают, какие задние тормоза установлены на автомобиль Лада Веста. В ходе презентаций, например, всегда показывают концепт, и на концептах Весты присутствуют дисковые тормоза. Они установлены спереди и сзади, и это никого не удивляет. А вот серийные авто по конструкции отличаются от концептов. Седаны Веста, выпущенные серийно, оборудованы барабанными тормозами. Исключение – это Веста Спорт.

Барабаны Весты и Гранты и отличия в конструкции

Смотреть на то, какие задние тормоза на Лада Веста устанавливают сейчас, без удивления не получится. Снимаем колесо и видим: никаких крепёжных элементов на корпусе нет.

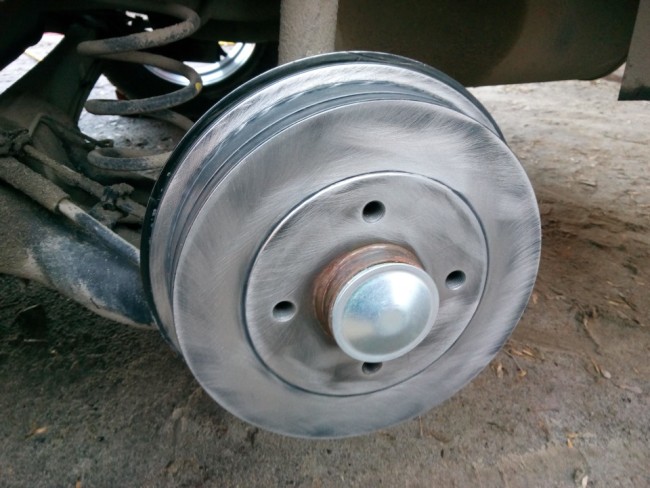

Задний барабан, серийная Лада Веста

На самом деле, один элемент будет скрыт под колпаком. Отбейте колпак, и всё станет ясно.

Понадобится накидной ключ «на 30», но не спешите! Первым делом, чтобы снять барабан, нужно выполнить действия:

1. Отпустить ручник;
2. Тонкой отвёрткой надо вращать храповик вверх, чтобы свести колодки друг с другом.

Нужное отверстие – одно из четырёх

Храповик в тормозном барабане регулирует настройку узла в целом. Но запоминать, сколько оборотов было сделано, вовсе не требуется. Наоборот, перед выполнением монтажа регулировку выставляют на минимум.

Если бы на Ладу Весту установили даже задние дисковые тормоза, всё было бы проще, чем с «барабаном новой конструкции». На Ладе Гранте барабаны – другие.

Гранта и её задние тормоза

Раньше откручивались две шпильки, и этого было достаточно. Датчик ABS тоже снимался просто: отключали разъём и выкручивали саморез. На Весте такой вариант не предусмотрен.

Ставить ли на Лада Веста барабанные или дисковые задние тормоза, было решено ещё до стадии проектирования. Слишком много изменений появилось в конструкции барабанов – а их можно сделать только в ходе кропотливой работы. Значит, «заказ» к инженерам поступил заблаговременно.

Что можно видеть внутри барабана

Не будем спорить с тем, какие задние тормоза были выбраны для установки на Лада Веста. Надёжность барабанов можно считать хорошей, а с переходом к новому поколению она повысилась. Можете убедиться в этом сами.

Один вид тормозного цилиндра теперь внушает уважение: корпус покрыт рёбрами и выполнен по технологии литья. В конструкции используется распорная планка, правда, с ней совместимы только оригинальные колодки. Поэтому колодки от Гранты (например, 2108-3502090) категорически не подходят.

С колодками соединяется распорная планка

Планка сжимается, если крутить храповик вверх. И наоборот.

Сам узел распорной планки является сложной механической системой. Он автоматически регулирует зазор между барабаном и колодками. Но главное, что эта система поддерживает в рабочем состоянии и механизм ручника! О настройке стояночного тормоза теперь можно забыть.

Пара слов о датчике

Датчик ABS появился ещё на Грантах, а также на вторых Калинах. Но там он крепится просто.

Разъём датчика и крепёжный винт

Зная о том, какие задние тормоза на Лада Веста устанавливают сейчас, предупреждаем: не ищите похожий разъём с обратной стороны барабана. Он расположен очень неудобно. Проще выполнять демонтаж, ничего не снимая и не откручивая. Главное – не повредить корпус датчика (см. фото).

Пластиковый корпус датчика ABS

Из конструкции барабана Весты исчез тахометрический диск. И это – большая удача! Сам диск при замене колодок легко повреждался.

Выше речь шла о датчике скорости. Его номер в каталоге ВАЗ: 8450006893 (правая сторона), 8450006894 (левая).

Диски – хорошая альтернатива

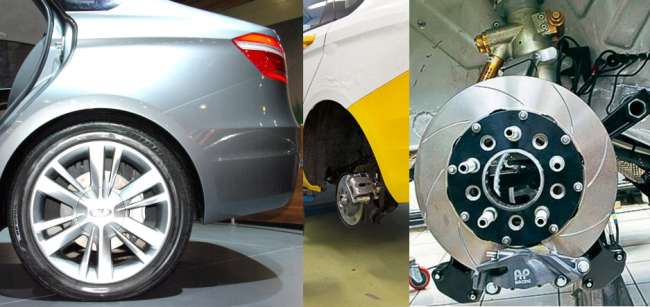

На седан Лада Веста задние дисковые тормоза будут установлены в трёх случаях:

• Если это – седан Веста Спорт;
• Если речь идёт о концепте;
• Если авто готовили для гонок WTCC, и подготовку вела фирма LADA Sport.

Фото для каждого из случаев представлено ниже.

Устанавливать диски, оказывается, можно

В спорткарах WTCC нет систем ABS, и вообще речь идёт не о дорожных авто. Первые два случая приближены к реальности больше. Вывод: установить диски можно, вопрос в том, зачем.

Долговечность

Барабанные тормоза – более долговечны, чем дисковые. На их сохранность почти не влияют разные погодные условия: дождь, перепады температур и т.д. Не могут они и обледенеть зимой.

Регламент ВАЗ: колодки в барабанах необходимо менять каждые 60 тыс. км, а осмотр проводят каждые 15 тысяч. Колодки на дисках меняют по мере необходимости, и согласно отзывам, вазовские колодки «живут» 30-45 тысяч км. Кстати, на задней оси они прожили бы меньше.

В барабаны Весты с завода установлены колодки TRW – тут к ВАЗу претензий нет. В то же время, все знают, что барабанные тормоза менее эффективны на скорости, и они не переносят длительных нагрузок (перегреваются). Вывод читатель пусть сделает сам.

Lada Vesta: заменяем колодки тормозных механизмов задних колес

Замену колодок автомобиля Лада Веста проводим в случае предельно допустимого износа их накладок или барабана тормозного механизма заднего колеса.

LADA > Vesta

Колодки также необходимо заменить при замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок.

Работу проводим на ровной площадке, смотровой канаве или эстакаде.

Внимание! Колодки тормозных механизмов задних колес необходимо заменять комплектом — все четыре колодки. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при торможении.

Замену колодок показываем на правом заднем колесе. Перед снятием барабана тормозного механизма опускаем рычаг стояночного троса до упора — автомобиль должен быть расторможен.

Снимаем заднее колесо и надежно фиксируем автомобиль на опорной стойке заводского изготовления.

Для снятия барабана колодки нужно свести.

2283-14-03-01

DSC_9264

DSC_9383

DSC_9369

DSC_9363

DSC_9357

Внимание! Не нажимайте педаль тормоза после снятия тормозного барабана, так как поршни могут полностью выйти из колесного цилиндра.

DSC_9272 (Копировать)

DSC_9307_cr (Копировать)

DSC_9309_cr (Копировать)

Аналогично снимаем опорную стойку передней колодки.

DSC_9347 (Копировать)

DSC_9339 (Копировать)

DSC_9341 (Копировать)

DSC_9343 (Копировать)

DSC_9318 (Копировать)

DSC_9324

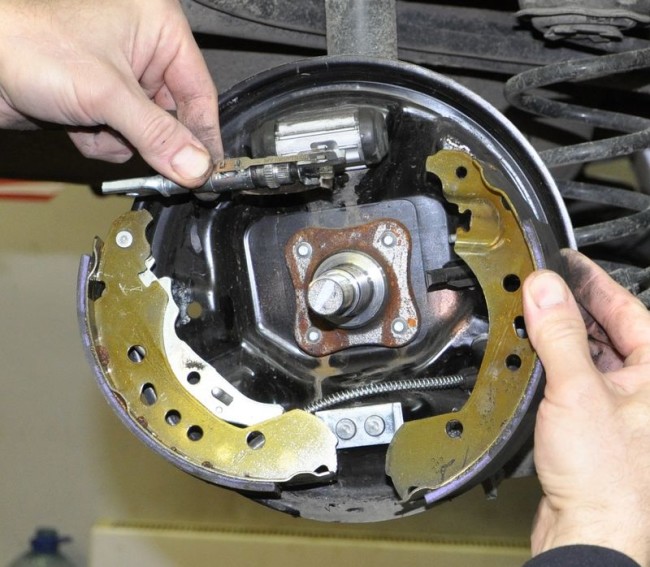

Механизм автоматической регулировки зазора между колодками и барабаном выполнен в виде составной распорной планки.

При нажатии педали тормоза под действием поршней колесного цилиндра колодки начинают расходиться и прижиматься к барабану, при этом выступ рычага регулятора перемещается по впадине между зубьями храповой гайки. При определенном износе колодок и нажатии педали тормоза рычагу регулятора хватает хода, чтобы повернуть храповую гайку на один зуб, тем самым увеличивая длину распорной планки и одновременно уменьшая зазор между колодками и барабаном. Так постепенное удлинение распорной планки автоматически поддерживает зазор между тормозным барабаном и колодками. Эта же система поддерживает стояночный тормоз в постоянно рабочем состоянии без всяких регулировок.

DSC_9301

DSC_9303

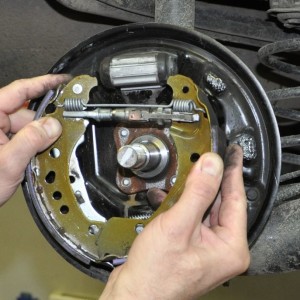

Устанавливаем новые колодки тормозного механизма заднего колеса в обратной последовательности.

Перед установкой барабана тормозного механизма очищаем его рабочую поверхность металлической щеткой от грязи и продуктов износа колодок.

DSC_9261 (Копировать)

После установки тормозного барабана гайку подшипника ступицы затягиваем предписанным моментом 175 Н∙м.

Желательно устанавливать новую самоконтрящуюся гайку. На левом колесе такое требование более критично, чем на правом.

Аналогично заменяем колодки тормозного механизма правого колеса.

Проверяем уровень тормозной жидкости в бачке гидропривода системы и при необходимости доводим его до нормы.

Чтобы отрегулировать положение тормозных колодок, нажимаем педаль тормоза несколько раз. Удерживаем ее в нажатом положении и затем поднимаем и опускаем стояночный тормоз (при перемещении рычага нужно все время держать кнопку выключения стояночного тормоза на рычаге нажатой, чтобы храповой механизм не работал). При этом в тормозных механизмах задних колес будут слышны щелчки от работы механизма автоматической регулировки зазоров между колодками и тормозными барабанами. Рычаг стояночного тормоза поднимаем и опускаем до тех пор, пока не прекратятся щелчки в тормозных механизмах.

При необходимости регулируем стояночный тормоз.

Признаки износа тормозных колодок Лада Веста

В силу сложившейся традиции, многие производители легковых автомобилей комплектуют серийные модели комбинированными тормозами. Не стала исключением и продукция Волжского автозавода, но при этом неосведомленные владельцы часто путаются, начитавшись статей и тестов, задавая вопросы о задних дисковых тормозах Лады Веста. Об устройстве тормозного барабана, нюансах его обслуживания будет рассказано далее.

Содержание:

↑ Особенности и характеристики тормозной системы Лада Веста

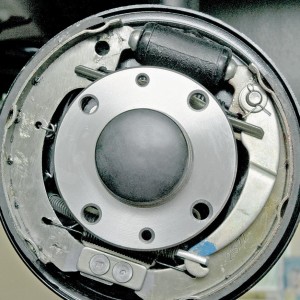

Первый взгляд на барабанные тормоза Лады Веста вызывает легкое недоумение: сняв колесо, владелец не обнаружит никаких выступающих деталей и механизмов. Секрет Vesta скрывается не в нанотехнологиях, а под центральным колпаком: стоит поддеть его с помощью широкой плоской стаместки, как откроется большая гайка, крепящая барабан. Казалось бы, достаточно воспользоваться головкой на 30, открутить крепеж, и дело в шляпе. Но не тут-то было – понадобиться выполнить следующие действия:

• Отжать стояночный тормоз («ручник»).
• С помощью тонкого плоского инструмента (отвертки) привести во вращение храповый механизм, чтобы свести колодки вместе.
• И только после этого можно приступать к демонтажу барабана.

Важно. В сравнении с другими моделями, той же Грантой, конструкция тормозной системы задних колес Лады Веста претерпела существенные изменения, применить к ней прежние методы обслуживания и ремонта не получится.

Механизм стал и проще, и сложнее одновременно: чтобы «попасть» на храповик, потребуется ввести шлиц отвертки в одно из 4 отверстий. Зато не придется мучиться с регулировкой стояночного тормоза: настройка будет выполнена автоматически. Специалисты отмечают, что тормозной цилиндр стал прочнее, солиднее, а сама система – надежнее, в нее добавлена функция саморегулирования.

↑ Устройство задних тормозов

Принцип действия системы торможения задних колес Лады Веста мало изменился: при нажатии на педаль тормоза рабочее тело в гидравлической магистрали (тормозная жидкость) поступает к специальным цилиндрам, заставляя двигаться поршень. В результате этого особые колодки расходятся, прижимаясь к поверхности диска или барабана, вращающегося вместе с колесом, и автомобиль Лада Веста останавливается. Как известно, начиная с Гранты, Автоваз начал ставить датчик abs, остался он и на более поздних моделях, только изменилось его крепление. Корпус тормозного цилиндра приобрел ребра жесткости, благодаря чему он стал прочнее, а, значит, надежнее.

В сравнении с предыдущими поколениями, задние тормоза на Ладе Веста лишились тахометрического диска, который часто повреждался во время демонтажа или замены колодок. Подобрать требуемые запчасти, включая тормозной диск или цилиндр легко, воспользовавшись каталожными номерами Лады Веста. При этом следует помнить, что не все детали от других моделей совместимы с вестовскими.

↑ Стоимость дисковых тормозов и работ по их замене

Несмотря на оговоренное решение Автоваза по установке на Ладе Веста спереди дисковых тормозов, а задние оставить барабанными, существуют случаи, когда данная конструкция не является приоритетной. Это следующие варианты:

• имеется ввиду спортивная модификация седана Лада Веста;
• это не серийная модель, а концепт кар;
• стандартный автомобиль был модернизирован для участия в чемпионате мира среди легковушек (WTCC).

Во всех указанных случаях на Лада Веста будут установлены дисковые тормоза, причем данная переделка будет вполне законной.

Важно. Замена штатных барабанных тормозов на дисковые для обычного автомобиля, если его не планируется использовать в скоростных заездах или чемпионатах, вряд ли станет хорошей альтернативой заводской комплектации. Система барабанного торможения считается более надежной в условиях городского цикла, поскольку почти неподвержена воздействию погодных условий. Более того, дисковые системы менее защищены от летящих из-под колес камешков, грязи, снежной каши, что неблагоприятно сказывается на их работоспособности.

В среднем оба типа тормозов – дисковые, барабанные, независимо от их размещения задние ЗДТ или передние для Лады Веста по своей эффективности равнозначны. Разницу смогут оценить профессионалы, да и то на скорости от 120 км/ч и выше. При большом желании все-таки можно выполнить апгрейд, но обойдется он недешево, тем более что модернизацию придется узаконить.

↑ Признаки износа тормозных колодок

Поскольку в процессе проектирования Лада Веста стала совершеннее, в ее систему торможения включена автоматическая регулировка ручного тормоза, которая будет действенной независимо от используемой КПП – механической или автомата, ярко выраженные признаки износа колодок себя практически не проявляют. В отдельных случаях возможно неравномерное торможение автомобиля, замедленная реакция на педаль тормоза, но совсем не обязательно это свидетельствует об истирании накладок.

Чаще достаточно проводить своевременную замену тормозной жидкости для Лады модели Веста и регулировку системы. Для Лады установлена периодичность в 15 тысяч километров для осмотра, а колодки советуют менять каждые и 60 тысяч.

По информации специалистов сервисной службы, в среднем на автомобиле Лада накладки прослужат 30-45 тысяч. В сравнении с одними из первых Ваз 2105, это достаточно много.

↑ Тонкости замены колодок барабанной тормозной системы

Рано или поздно накладки на задних тормозных барабанах Лады Веста придется менять. Для этого понадобится узнать, какого типа задние тормоза установлены на конкретной Ладе Веста sw или седане. Как отличаются по типоразмеру тормозные колодки от разных моделей, например, на универсале Веста и Калине 2, так и не существует универсальных решений для дисковых и барабанных систем. Обязательно нужно определить каталожный номер запчастей на машину, даже если друг с Фордом будет утверждать, что ему в сервисе поставили тормозные колодки от Приоры и все прекрасно подошло.

В Весте тормозная система, независимо от подвески и типа трансмиссии, четко разделяется на передние (дисковые) и задние (барабанные) приводы. Чтобы добраться до колодок, сначала придется снять колесо, открутив 4 гайки. Сразу же следует уточнить, что тормозные накладки Гранты, несмотря на их схожесть с «родными», вестовскими, все-таки не подойдут.

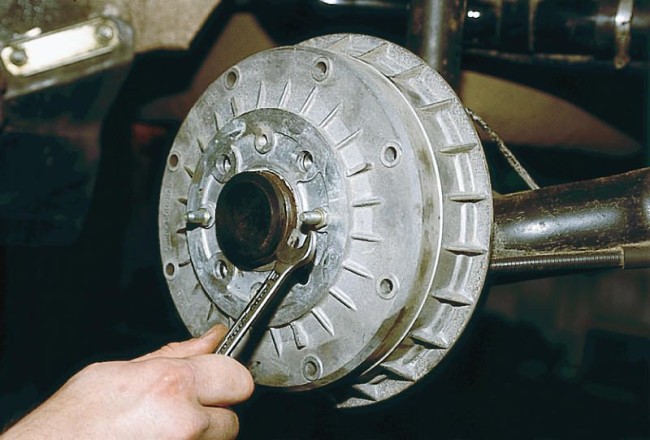

По центру барабана находится крышка, под которой скрывается гайка крепления. До начала демонтажа рекомендуется свести накладки вместе с помощью тонкой отвертки, вращая храповый механизм, а также опустить стояночный тормоз. После откручивания гайки и снятия барабана виду откроется задний тормозной цилиндр Лады Веста и, собственно, сама система.

Важно. Безоговорочным поводом для замены тормозных колодок на Ларгусе и любом другом автомобиле является обнаружение замасливания контактных поверхностей, глубоких борозд (трещин или сколов), отслоений по телу. При этом меняется весь комплект, то есть 4 накладки (по 2 на каждом колесе), а не отдельные.

↑ Замена тормозных колодок своими руками

Опыт свидетельствует, что в мире практически не существует вещей, которые нельзя бы было сделать своими руками. В равной степени этот относится и к замене тормозных колодок на автомобиле Веста. Приобрести необходимые навыки по ремонту автомобиля, его обслуживанию можно несколькими способами:

• скрупулезно читать новости, статьи или тесты.
• наблюдать за работой мастера, выполняющего общее обслуживание систем отопления, подвески, тормозной системы и трансмиссии.
• воспользоваться советами, размещенными в данной статье.

Приступать к работе рекомендуется после ознакомления с общей конструкцией, устройством узлов подвески, тормозной системы своего автомобиля. В равной степени это относится и к трансмиссии или электрике. Опыт по замене колодок на собственной Ладе, приобретенный сегодня или вчера, обязательно пригодится завтра. Для начала следует подготовить требуемые инструменты – ключи, головки, съемники. Далее автомобиль загоняется на эстакаду или смотровую яму, закрепляется на стойках. Из данных обзоров известно, что на штатных Вестах ставятся барабанные задние тормозные устройства, это не внедорожник Lada Xray с повышенными требованиями к скорости остановки автомобиля и дисковыми приводами на всех 4 колесах.

В то же время у инженеров получилось улучшить конструкцию: вместо усложненной системы фиксации барабана на Весте появилось крепление с помощью крупной центральной гайки. Итак, приступаем к замене колодок на автомобиле Лада. Сразу же ответ на вопрос, можно ли ездить со стертыми, получившими трещины, глубокие пропилы накладками – нет, нельзя. Их необходимо как можно быстрее заменить.

«Родные» вазовские колодки замаркированы, как TRW, утверждается, что они достаточно высокого качества. После снятия колеса потребуется демонтировать особый защитный колпак, который скрывает гайку крепления барабана. Это можно сделать осторожными движениями плоской широкой отвертки или стаместки.

Под барабаном скрывается непосредственно основа тормозной системы задних колес Весты. До того, как начать замену колодок и снятие барабана, потребуется растормозить их (опустить ручник) и, введя тонную отвертку в одно из крепежных отверстий, провернуть храповую шестерню, чтобы отвести накладки от внутренних стенок. Совсем не обязательно запоминать положение храповика, после замены колодок система сама выставит его.

Замена колодок производится независимо от состояния трансмиссии или электрики, все, что потребуется, это тщательное соблюдение пошаговой инструкции и полный комплект (4 накладки). Настоятельно не рекомендуется проводить на время процедуры любые действия с педалью тормоза, во избежание выхода поршня из тормозного цилиндра. Аккуратно, стараясь не повредить, снимают датчик ABS, а затем пружины.

Ничего не должно сломаться или быть утеряно, иначе простое обслуживание превратится в затянувшийся ремонт. Уникальность тормозной системы Весты в том, что она саморегулируемая, то есть специальная настройка стояночного тормоза, его отладка не требуются вообще. Обеспечивается это набором пружин и распорных планок, поэтому очень важно при демонтаже проявлять максимум осторожности, сохраняя в целостности все узлы и детали.

Новые колодки устанавливаются аналогично демонтированным, неплохо заодно выполнить очистку поверхности цилиндра от грязи и ржавчины. Для затяжки крепящей гайки понадобится специальный ключ, чтобы приложить требуемое усилие не в 05, а 175 Н·м. На сегодня почти весь инструмент оборудуется трещоткой, предотвращающей перетяжку. Иногда мастера рекомендуют, при замене колодок, устанавливать новую гайку. Когда полностью закончены все работы по обслуживанию тормозной системы Лады Веста Xray, проверяют уровень тормозной жидкости в магистрали (при необходимости доливают).

Останется только отрегулировать рабочее положение колодок: для этого производят несколько нажатий подряд на педаль тормоза (прокачка магистрали), затем, удерживая ее в нижнем положении, следует поднять и опустить ручник. Чтобы избежать срабатывания храповика внутри барабана, кнопку стояночного тормоза не отпускают во время манипуляций с ним. Действия повторяют, пока не перестанут быть слышны характерные металлические щелчки, свидетельствующие о регулировке колодок.

Данный краткий обзор поможет выполнить обслуживание тормозной системы Весты независимо от ее модельного года. Какие бы тормоза не считались лучше: дисковые или барабанные, безопасность автомобиля и пассажиров напрямую зависит от общего состояния всех его деталей и узлов, включая двигатель, подвеску и систему торможения.
