Медная печка на ваз 2107

Содержание

Радиатор печки ВАЗ-2107: правила ремонта и эксплуатации

«Классика» Волжского автозавода оснащена простой и достаточно надёжной системой отопления, обеспечивающей вполне комфортные условия вождения в холодное время года. Отопитель салона ВАЗ-2107 представляет собой печку, которая прогревает поступающий снаружи воздух с помощью радиатора, заполненного хладагентом. Отсутствие электроники в конструкции отопителя «семёрки» позволяет автовладельцам выполнять большинство операций по ремонту и замене различных элементов печки самостоятельно, не испытывая при этом особых затруднений. Ключевой компонент отопителя — радиатор — требует особого внимания, т. к. именно он обеспечивает благоприятную температуру в салоне. Длительная безаварийная работа радиатора может быть обеспечена правильной его эксплуатацией и своевременным техобслуживанием.

Назначение и принцип работы радиатора отопителя ВАЗ-2107

Источником тепла в системе отопления автомобиля ВАЗ-2107 служит жидкость, которой заполнена система охлаждения. Конструкция системы охлаждения выполнена таким образом, что радиатор печки является частью её общего контура. Принцип работы радиатора состоит в том, что воздушные потоки, проникая в автомобиль через воздухозаборник на капоте, поступают в отопительный отсек, где нагреваются радиатором печки и движутся далее по воздухопроводам в салон.

Степень подогрева воздуха, направляемого в салон автомобиля, зависит от температуры охлаждающей жидкости и положения заслонки крана печки. Регулировать положение крана можно с помощью верхнего ползунка механизма управления системой отопления: крайнее левое положение ползунка означает, что кран закрыт и печка не работает, крайнее правое — кран открыт полностью.

Первоначально радиаторы отопителя ВАЗ-2107 (и других «классических» моделей) изготавливались исключительно из меди. В настоящее время многие автовладельцы в целях экономии средств устанавливают алюминиевые радиаторы печки, которые, хотя и стоят дешевле медных, имеют худшие показатели теплоотдачи. Алюминиевый радиатор не всегда справляется с большим потоком морозного воздуха, попадающего в воздухозаборник при движении по трассе, и салон в этом случае прогревается недостаточно.

Радиатор отопителя может быть двух или трёхрядным. Теплообменник имеет горизонтальное положение и размещается в специальном пластмассовом корпусе. Крепится к корпусу радиатор двумя саморезами, кран вмонтирован в подводящий патрубок. Конструкционно радиатор состоит из:

  • системы трубок, расположенных в сотах-рёбрах, улучшающих теплоотдачу;
  • бачков входа и возврата;
  • подводящего и отводящего патрубков.

Видео: рекомендации по выбору радиатора печки ВАЗ-2107

Сечение трубок может быть круглым или квадратным. Круглые трубки легче изготовить, но теплоотдача таких изделий ниже, чем у квадратных, поэтому внутри круглых трубок размещают так называемые турбулизаторы — спиралевидные пластиковые полоски, способствующие увеличению показателей теплоотдачи за счёт завихрения и перемешивания хладагента. В плоских трубках турбулентность создаётся за счёт их формы, поэтому дополнительные элементы здесь не требуются.

Размеры трёхрядного медного радиатора ШААЗ составляют:

  • длина — 254 мм;
  • ширина — 67 мм;
  • высота — 184 мм.

Вес изделия — 2,2 кг.

Двухрядный алюминиевый радиатор может иметь другие габариты.

Как выбрать оптимальный вариант радиатора печки для ВАЗ-2107

Чтобы оптимизировать работу печки, владельцы ВАЗ-2107 довольно часто заменяют штатный радиатор на теплообменник от другой отечественной модели или иномарки.

Радиаторы других моделей ВАЗ

Альтернативой заводскому радиатору печки ВАЗ-2107 может быть аналогичное изделие от «пятёрки». В целом для «классики» существует две разновидности радиаторов печки — ВАЗ-2101 и ВАЗ-2105. Разумеется, седьмой модели подойдёт «пятёрочный» теплообменник. Типоразмер стандартного радиатора от «копейки» — 185х215х62 мм, от «пятёрки» — 195х215х50 мм, т. е. изделие от ВАЗ-2101 не войдёт в пластиковый кожух «семёрки» из-за своей толщины.

Видео: какой радиатор печки подойдёт «семёрке»

Если автовладелец решил заменить печку целиком, то наиболее приемлемый вариант — отопитель от ВАЗ-2108.

От иномарки

Вместо «родного» радиатора печки на ВАЗ-2107 можно установить «иномарочный», если он подходит по размерам. Практика показала, что вполне пригодным для установки в «семёрку» оказался медный теплообменник от «Mitsubishi».

У меня было несколько ВАЗов классики, и разные радиаторы в печках и в системе охлаждения. По опыту эксплуатации могу сказать одно: теплоотдача почти одинаковая за счёт металлических бачков и дополнительного ряда кассет почти не уступает по теплоотдаче алюминиевому радиатору. Но алюминиевый меньше весит, практически не подвержен тепловому расширению. Да, теплоотдача у него лучше, при открытии крана отопителя латунь тепло даёт почти через минуту, а алюминий — через пару секунд.
Единственный минус — это прочность, у нас же все пытаются не мастера привлекать, а сами кривыми ручками что-то сделать при помощи лома и кувалды. А алюминий — металл нежный, с ним ласково надо, и тогда всё будет в норме.
И многие говорят, что рвёт их давлением в системе охлаждения. Так, если следить за клапанами крышек расширителя и радиатора охлаждения, то и не будет избыточного давления.

Madzh

https://otzovik.com/review_2636026.html

Как правильно промыть радиатор печки ВАЗ-2107

В ходе эксплуатации радиатор печки загрязняется, вследствие чего ухудшается его теплоотдача. Восстановить нормальную работу печки можно путём промывки теплообменника. С максимальным качеством можно промыть демонтированный радиатор, но в некоторых случаях можно добиться желаемого результата и не снимая теплообменника. Упрощённая схема промывки предусматривает отсоединение подводящего и отводящего патрубков в подкапотном пространстве и подачу в один из них водопроводной воды. Из второго патрубка вода сливается наружу. После промывки водой радиатор можно заполнить с помощью лейки чистящим раствором и дать накипи откиснуть в течение 2–3 часов, после чего раствор слить. Если радиатор не очень «запущен», то такая мера вполне может улучшить его работу. Следует помнить при этом, что алюминиевый радиатор нельзя промывать щелочными растворами, а медный — кислотными. Для промывки можно использовать специальные средства типа «Крот», «Комет», «Тирет», «Калгон» и т. д.

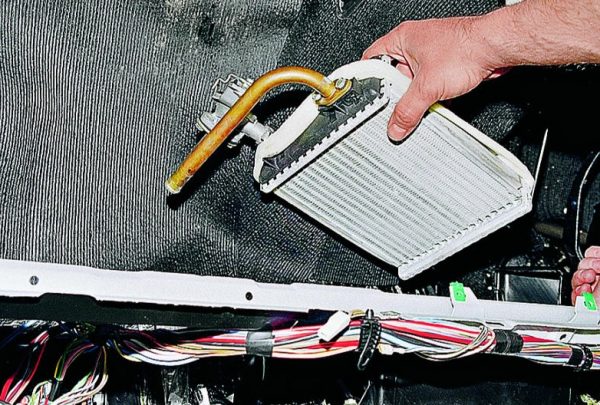

Как снять радиатор

В большинстве случаев для промывки всё же приходится снимать радиатор печки. Для демонтажа теплообменника потребуются:

  • ключи на 7, 10 и 17;
  • крестообразная отвёртка;
  • запасные прокладки;
  • ветошь.
Читать еще:  Блок предохранителей ваз 2131 инжектор

После окончания работ потребуется определённое количество охлаждающей жидкости, чтобы заполнить систему.

Для снятия радиатора печки автомобиля ВАЗ-2107 необходимо:

  1. Освободить систему от охлаждающей жидкости, открутив сливное отверстие на блоке цилиндров ключом на 17, а также крышки расширительного бачка и радиатора охлаждения.

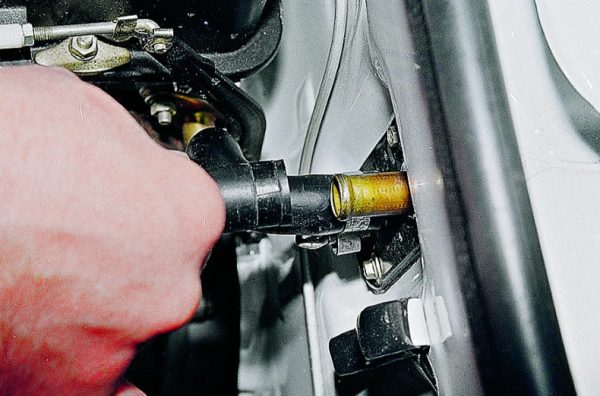

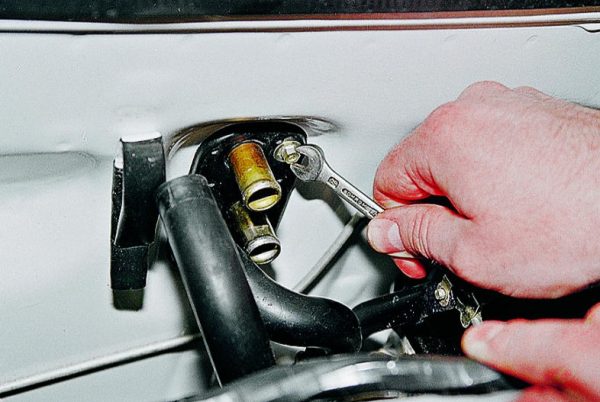

  2. Открыть капот и крестообразной отвёрткой послабить хомуты, которыми крепятся шланги входящего и исходящего патрубков.
  3. Снять шланги с патрубков.

Как установить радиатор

Промыть демонтированный радиатор можно:

  • водой, направленной в изделие с помощью установки Karcher под давлением 5,5 атмосфер;
  • раствором каустической соды, залитым в радиатор на 1 час;
  • методом полной разборки. В этом случае следует отпаять баки радиатора горелкой или паяльником, вычистить внутреннюю полость изделия механическими и химическими средствами, высушить и запаять конструкцию.

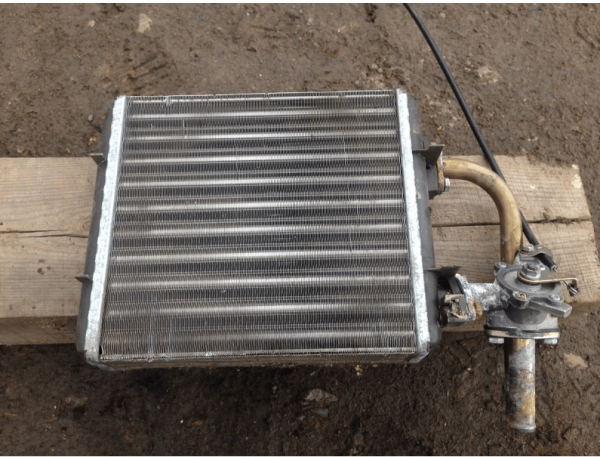

Перед тем как установить новый или отревизированный радиатор печки на место, следует проверить работоспособность крана. Если есть какие-то проблемы со старым краном, лучше сразу его заменить на новый. Помимо этого, для качественной сборки потребуется герметик.

Для установки теплообменника необходимо:

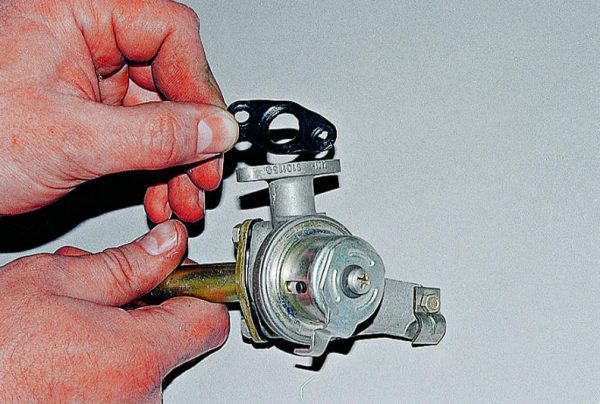

  • прикрутить впускной патрубок к крану, разместив между ними смазанную герметиком новую прокладку;
  • прикрутить кран к корпусу радиатора, также уложив между ними прокладку, обработанную герметиком;
  • поместить радиатор на место;
  • надеть шланги на патрубки и зажать хомутами;
  • заполнить систему охлаждающей жидкостью;
  • закрутить крышки радиатора охлаждения и расширительного бачка и запустить двигатель;
  • при включённом моторе проверить места соединений на наличие течей;
  • если всё в порядке, присоединить трос крана;
  • установить на место нижнюю часть корпуса отопителя, закрепив её скобами;
  • поставить на место полку магнитолы, зафиксировав её саморезами.

Радиатор отопителя, как и обычный, делаются со сплава алюминия, что делает его лёгким, прочным и надёжным. Основные характеристики можно найти в интернете. Разница между медным и алюминиевым — в том, что алюминий быстрее нагревает и отдаёт больше тепла, а вот медные, наоборот, греются долго, но и дольше остывают. Для Жигулей, конечно, рекомендую алюминий, поскольку в небольшом салоне, он быстрее нагреется и не даст замёрзнуть пассажирам.

Вестник1760

https://otzovik.com/review_3056189.html

Радиатор, используемый в отопителе ВАЗ-2107, интегрирован в систему охлаждения силового агрегата и, несмотря на несложную конструкцию, играет первостепенную роль в создании благоприятного микроклимата внутри автомобиля. Как и любой другой узел транспортного средства, радиатор через какое-то время эксплуатации может потребовать ревизии или замены. На ВАЗ-2107 могут устанавливаться радиаторы отопителя, выполненные из различных материалов (чаще всего из меди, латуни или алюминия) и с различной конфигурацией трубок (круглые или квадратные). Выполнить замену теплообменника может любой водитель самостоятельно, придерживаясь определённой последовательности шагов. Для промывки радиатора следует использовать безопасные средства, которые не повредят корпус изделия.

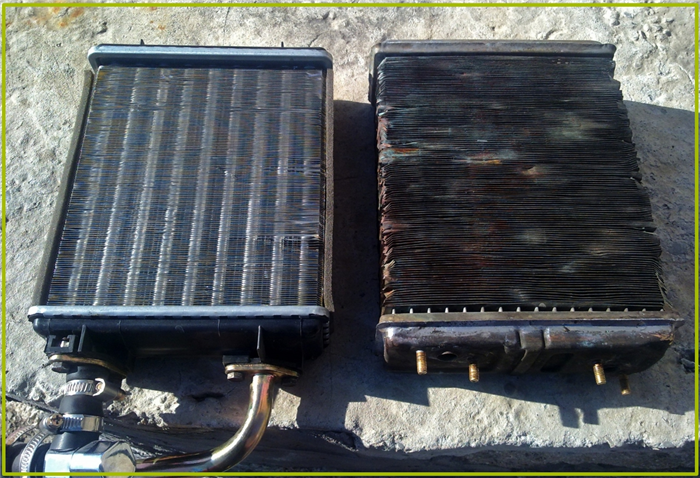

Радиатор на печку в ВАЗ 2107: медный или алюминиевый

С приходом холодов владельцы автомобилей ВАЗ 2107 сталкиваются с проблемами неэффективной работы печки. С принципом работы отопителя салона знакомы все. Основным источником тепла в салоне автомобиля является радиатор, который современными производителями выпускаются из двух материалов — это медь или латунь, и алюминий. Какой радиатор печки лучше — медный или алюминиевый на ВАЗ 2107, предстоит выяснить, так как от этого выбора зависит не только эффективность работы отопителя, но и комфортное управление автомобилем в зимнее время.

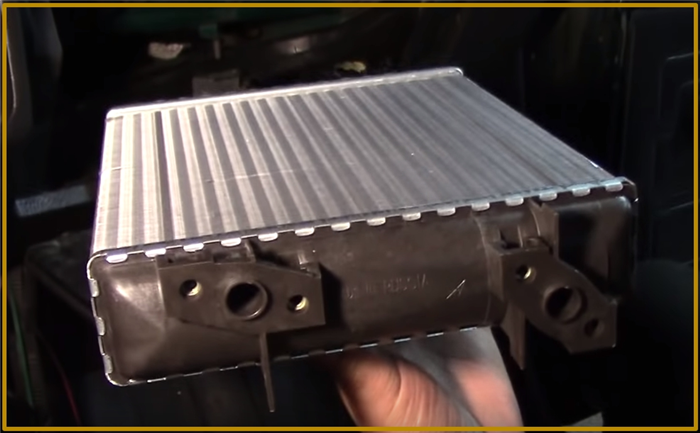

Плюсы алюминиевого радиатора

Чтобы выяснить, какой лучше радиатор отопителя ставить на семерку, проведем сравнительную характеристику. Для этого нужно выяснить все достоинства и недостатки двух видов теплообменников печки. Для начала разберемся, какие плюсы и минусы есть у алюминиевых агрегатов, которые с завода установлены на классику.

К достоинствам алюминиевых устройств относятся такие факторы:

  1. Стоимость — это одно из основных достоинств таких устройств, так как именно из-за низкой цены многие выбирают модели из сплава алюминия. Разница в цене между медными (латунными) и алюминиевыми устройствами может достигать двух раз.
  2. Большой выбор — эти модели являются более популярными, несмотря на некоторые их недостатки. Причиной этой популярности является их цена, однако часто приходится убеждаться в том, что лучше купить медный агрегат для печки.

Из достоинств еще нужно отметить теплоотдачу, однако практика показывает, что показатели отдачи тепла значительно уступают латунным устройствам. Для семерки производители не выпускают трехрядные теплообменники из алюминия, что собственно и становится причиной малой теплоотдачи. Выпускают только двухрядные.

Минусы

Перед тем, как покупать медные радиаторы отопителя на семерку, нужно выяснить недостатки алюминиевых агрегатов. К таковым относятся:

  1. Теплопроводность — показатели проводимости тепла у рассматриваемых моделей низкие, поэтому если владелец желает не знать проблем с прогревом салона, то теплообменники из сплава алюминия покупать не стоит.
  2. Непригодность к ремонту — некоторые умельцы при повреждении устройства пытаются его запаять, однако пайка алюминия может стоить почти как новый радиатор. Если учитывать сложности его замены, то при протечке алюминиевого теплообменника печки на семерке, лучше сразу его заменить на новый.
  3. Коррозионное воздействие — еще сплав алюминия неустойчив к формированию ржавчины, поэтому не исключено, что прослужит устройство не долго, если в систему попадает вода.

Наличие такого количество недостатков приводит к тому, что владельцы семерок все больше склоняются к переходу на латунные агрегаты. Однако не стоит торопиться, и для начала выясним все преимущества и недостатки главных конкурентов.

Плюсы медных радиаторов печки

Теперь выясним, чем медный радиатор печки лучше алюминиевого. К достоинствам этих агрегатов относятся:

  1. Тепловая проводимость — даже если учитывать тот факт, что медные только называются такими, так как в их составе латуни гораздо больше чем меди, они имеют высокие показатели теплопроводности. Именно этот показатель является основополагающим при выборе теплообменника, от которого можно получить больше тепла для обогрева салона.
  2. Простота ремонта — при малейших механических повреждениях их можно отремонтировать в домашних условиях. Причем после проведения спаечных работ, агрегат может прослужить большой промежуток времени (что также зависит от качества выполнения спайки).
  3. Весь радиатор целиком изготавливается из без применения пластмассы. Не только пластины изготавливают из меди, а точнее сплава латуни, но еще и сам корпус также делается из аналогичного материала. Это большое преимущество, ведь за счет такой конструкции, повышаются эксплуатационные параметры.
  4. Производятся трехрядные варианты радиаторов. Это дает больше тепла в салон.

С таким большим количеством достоинств возникает вопрос, а есть ли у этих устройств недостатки.

Минусы

Отметить нужно некоторые минусы рассматриваемых теплообменников из меди. Они также есть, и порой играют решающую роль при выборе соответствующих агрегатов. Главный минус заключается в стоимости, которая в 2 раза выше, чем цена алюминиевых аналогов. Именно в большой разнице по цене большинство автовладельцев отдают предпочтение алюминиевым конкурентам, так и не испытав в действии медные радиаторы печки на ВАЗ 2107.

Что лучше ставить на ВАЗ 2107

Сделав сравнительный анализ, можно подвести итог, какой радиатор отопителя в салон автомобиля ВАЗ 2107 выбрать. Практический опыт и отзывы автовладельцев говорят о том, что алюминиевые устройства справляются со своей задачей на отлично. Однако это уместно при эксплуатации автомобиля в городских условиях. Стоит только выехать за город при температуре ниже -10 градусов, как сразу же понимаешь, что печка не справляется с задачей. Проблема в двухрядном теплообменнике, которые не успевают нагреть салон даже при переключении вентилятора печки на максимальную скорость.

Это интересно! Главная причина того, что алюминиевый радиатор не успевает обогревать салон, в том, что холодный воздух, который заходит через воздухозаборник, при большой скорости автомобиля быстро охлаждает теплообменник, что отражается в виде проблем с работой печки.

Если поставить трехрядный медный радиатор, то он справляется со своей задачей гораздо лучше, о чем говорят не только отзывы владельцев, но и преимущества этих агрегатов. Поэтому, если часто приходится зимой ездить за городом, то лучше установить вместо алюминиевого двухрядного медный трехрядный радиатор, с которым можно позабыть о дискомфорте и зябкости в салоне семерки при работающей печке.

Производители и стоимость радиаторов

Как и любые другие детали на ВАЗ-2107, теплообменники выпускаются разными производителями, что влияет не только на конечную стоимость, но еще и отражается на качестве оснастки. Рассмотрим основных производителей радиаторов печки на ВАЗ-2107 и выясним, какой лучше.

  1. Лузар — один из лучших производителей, который заслуживает особенного внимания. Компания LUZAR выпускает рассматриваемые устройства как медные, так и алюминиевые. Стоимость алюминиевых моделей начинается от 860 рублей до 1500 рублей, а медных около 3000 рублей.
  2. ДААЗ — Димитровградский завод производит радиаторы алюминиевые, которые, как показывают отзывы пользователей, могут конкурировать даже с медными аналогами фирмы Лузар. Цена теплообменников от ДААЗ составляет от 800 рублей.

Кроме того, в продаже также есть радиаторы печек на семерки таких производителей, как Россия (от 900 рублей), KRAFT (от 900 рублей), Gallant (от 850 рублей), AT (от 750 рублей) и много других. Если хотите не мерзнуть в машине, тогда стоит заменить свой алюминиевый теплообменник латунным агрегатом.

Установка дополнительной печки на ВАЗ-2107

ВАЗ-2107 оснащается производительной системой обогрева салона. Комфортная температура в салоне обеспечивается за счет забора тепла от разогретой двигателем охлаждающей жидкости.
Условия нормальной работы отопителя салона ВАЗ-2107 — состояние радиатора печки и работоспособность крана перекрытия подачи антифриза. Если с этими элементами все в порядке, печка этого автомобиля способна поддерживать комфортную температуру в салоне при эксплуатации машины зимой.

Но при суровых климатических условиях штатный отопитель ВАЗ-2107 может попросту не справляться с поставленной задачей и даже на максимальной мощности работы при прогретом моторе в салоне будет прохладно.


Увеличить эффективность работы системы обогрева салона ВАЗ-2107 можно путем установки дополнительной печки. Установка еще одного источника тепла позволит поддерживать комфортную температуру даже в очень морозные зимы.

Виды дополнительных отопителей

Видов дополнительных отопителей ВАЗ-2107 – три, и у каждого из них свои особенности. Салон этого авто можно оснастить:

  • электрическим обогревателем;
  • автономным отопителем;
  • дополнительным радиатором печки.

Какому из них отдать предпочтение, решать автовладельцу, и здесь учитывайте положительные и отрицательные стороны каждого варианта.
Электрические обогреватели – это калорифер с вентилятором, подстроенный под работу от сети 12 В. Главное преимущество – простота установки, поскольку их достаточно лишь подключить к бортовой сети через прикуриватель или кинуть проводку напрямую на аккумулятор.

К негативным качествам электрообогревателей относятся слабая мощность и сильная нагрузка на бортовую сеть. Значительного повышения температуры в салоне от него ждать не стоит, он подходит для интенсивного отогревания стекол, поскольку длительное время использовать его не рекомендуется.

Автономные печки включают в себя двигатель внутреннего сгорания и вентилятор, установленные в корпусе. Суть его работы сводится к тому, что двигатель внутреннего сгорания(ДВС) при работе разогревается, а выделяемое тепло вентилятором подается в салон. А поскольку нагрев ДВС сильный, то такая дополнительная печка является эффективной. К положительным качествам такого отопителя относится автономность, он работает даже при выключенном моторе авто. Негативная сторона автономной печки — повышенная шумность, а ещё дополнительное потребление топлива.

Одним из оптимальных вариантов является использование дополнительного радиатора, устанавливаемого в салоне авто, который подключается к системе охлаждения двигателя. Такая дополнительная печка не требует топлива и создает незначительную нагрузку на бортовую сеть, при этом установка еще одного теплообменника позволяет повысить температуру в салоне. Недостаток — сложность монтажа.

Места установки, схемы подключения

Дополнительную печку на ВАЗ-2107 можно приобрести или изготовить самостоятельно.
Конструкция такого отопителя включает в себя радиатор, который посредством патрубков подключается к системе охлаждения, и вентилятор, обеспечивающий создание воздушного потока.

Решив установить дополнительный радиатор печки, в первую очередь определитесь с местом установки. Оптимальных мест установки оборудования – три:

  1. Под передним пассажирским сиденьем
  2. Ниже передней панели под вещевым боксом (бардачком).
  3. На центральном тоннеле между передними сиденьями

Выбирать место расположения следует исходя из габаритных размеров печки.

Следующее важное условие — схема подключения. Дополнительный радиатор врезаете последовательно к штатному (сливной патрубок штатного выступает в качестве впускного для дополнительного). Недостаток этого подключения — слабая теплоотдача от другого теплообменника, поскольку на него будет поступать антифриз, который уже часть тепла отдал.

Дополнительную печку можно подключить параллельно штатному отопителю (подача и слив второго радиатора врезаются в соответствующие патрубки на основной печке). Здесь негативной стороной является вероятность того, что основной поток жидкости будет поступать только на один радиатор, второй в таком случае греть будет слабо.

Видео: Установка дополнительной печки

Как установить дополнительную печку

Для установки дополнительного отопителя в ВАЗ-2107 потребуется:

  • печка (самодельная, покупная);
  • трубопроводы;
  • тройники для врезки в систему охлаждения;
  • кран перекрытия (для полного отключения второго радиатора).

Алгоритм работ по установке сравнительно прост и включает в себя такие этапы:

  1. Сливаем охлаждающую жидкость с двигателя.
  2. Размещаем и закрепляем в выбранном месте печку
  3. В патрубки системы охлаждения врезаем тройники
  4. Устанавливаем кран перекрытия на подающий патрубок
  5. Трубопроводами через кран подсоединяем радиатор к системе охлаждения согласно выбранной схеме (последовательно, параллельно). Укладываемые по салону трубки размещаем скрытно (в местах, где их не видно и низка вероятность повреждения).
  6. Прокладываем провода питания вентилятора печки и устанавливаем клавишу управления.
  7. Заполняем систему охлаждения антифризом, проверяем места соединения на наличие подтеков.
  8. Удаляем воздушные пробки из системы охлаждения.
  9. Проверяем работоспособность второй печки.

Если все сделано правильно, то второй отопитель после нагрева мотора подаёт в салон прогретый воздушный поток.
Напоследок отметим, что если дополнительная печка греет слабо, значит, производительности штатной водяной помпы системы охлаждения недостаточно, чтобы обеспечить должную циркуляцию жидкости. В этом случае решить проблему может установка еще одной помпы – электрической, от «ГАЗель».

Еще одна помпа врезается в патрубки, по которым подаётся антифриз в систему обогрева салона. Этот узел обеспечил должный поток жидкости по системе.

Видео: Доработка печки ВАЗ 2107 (ПОДРОБНО)

Печка ВАЗ 2107: устройство и ремонт

Каждый год осенью хороший автолюбитель должен задуматься о подготовке своего автомобиля к зиме. Большинство ограничиваются сменой резины и моторного масла. Но проверки требуют все системы, которые будут работать при пониженной температуре воздуха. К ним относится печка ВАЗ 2107, которой должен пользоваться каждый автомобилист.

На автомобилях вплоть до 40-50 годов 20 века не было печки, хотя горячий мотор сам по себе служил прообразом печки. Схема, при которой мотор и его охлаждающая жидкость служит источником тепла, была признана наиболее оптимальной, была реализована не сразу. Несмотря на мотор, который являлся источником тепла, схема отопления иногда включала в себя жаровню с углями под ноги пассажиру.

Система отопления автомобиля может внезапно выйти из строя по многим причинам, и если летом на это можно закрыть глаза, то зимой при низких температурах запотеют и замёрзнут изнутри все стёкла, и эксплуатация автомобиля станет опасной, а может быть и невозможной. Нужно хорошо знать и представлять себе устройство печки ВАЗ 2107, чтобы в холодное время года не было никаких неприятных сюрпризов с отоплением салона.

Схема отопления включает в себя следующие части:

  • Отопитель, главной составной частью которого является радиатор 5; его задача – нагревать проникающий снаружи воздух;
  • Вентилятор отопителя, или мотор (моторчик) 14, который направляет нагретый воздух в салон, он покоится в специальном кожухе 16 на эластичных подушках, гасящих вибрацию.
  • Система управления отопителем — кнопка вентилятора, (можно пользоваться двумя режимами работы)18, три ручки управления режимами отопления;

1 , 9 – трубы воздуховодов обогрева боковых стёкол справа и слева;

2 — воздуховод обогрева лобового стекла;

3 — кожух радиатора;

4 — крышка воздухопритока;
5 — радиатор отопителя;

6 — кран (краник) отопителя;

7, 8 шланги радиатора для отвода и подвода горячей жидкости системы охлаждения.

10 — поворотные дефлекторы;

11 — заслонка воздуховода;

12 — воздухораспределительная крышка;

13 — направляющий кожух вентилятора;
15 — рычаг воздухораспределительной крышки;

17 — тяги управления;

19 — центральный воздуховод

Принцип работы системы отопления следующий:

  • Воздух для отопления поступает снаружи, через «решётку» капота.
  • В задней части моторного отсека находится специальная изолированная уплотнителем из резины коробка для воздухопритока.
  • В ней воздушный поток направляется в отопитель, отделяясь от дождевой воды в случае ливня на улице. Пользоваться отопителем во время дождя можно, но воздух в салоне будет влажным, пока радиатор не нагреется.
  • Далее воздух подогревается отопителем, точнее, его радиатором, который питается жидкостью системы охлаждения автомобиля. Степень нагрева регулируется количеством горячей жидкости, которое регулирует кран отопителя. Кран отопителя управляется гибкой тягой, идущей от рычага управления.
  • Воздух может пассивно поступать в салон при высокой скорости движения автомобиля, так как он вытесняется поступающим в подкапотное пространство холодным воздухом, создающим зону повышенного давления, а может увлекаться включением вентилятора отопителя. Поэтому на высокой скорости можно пользоваться системой отопления без дополнительной нагрузки на сеть питания. Это включение осуществляется щелчком переключателя вентилятора, имеющего три позиции – нейтральную и две скорости включения: малую и повышенную. При тюнинге салона вместо переключателя может быть установлена кнопка. Эти скорости обеспечивает резистор, увеличивающий сопротивление цепи и снижающий скорость движения крыльчатки. Пользоваться принудительной циркуляцией воздуха следует на малых скоростях движения, а также при стоянии в пробках.
  • Вентилятор «гонит» воздушный поток по системе воздуховодов в стороны, в боковые стёкла для обзора зеркал заднего вида, и тёплый воздух выходит из дефлекторных решёток, у которых можно изменять направление для лучшего обдува. Также тёплый воздух выходит по воздуховоду для обдува ветрового (лобового) стекла.

На рисунке синим цветом показана схема циркуляции холодных потоков воздуха, оранжевым – схема движения нагретого. Перечислим основные части системы отопления в «профиль»

1-крышка распределения воздуха;

2 – электродвигатель вентилятора (моторчик);

3 – «карлсон», корпус крыльчатки;

4 – кран отопителя.

15 – медная рубашка (корпус радиатора);

Управление отопителем осуществляется:

  • Изменением положения воздухораспределительной крышки кожуха вентилятора с помощью рычага (вверх-вниз);

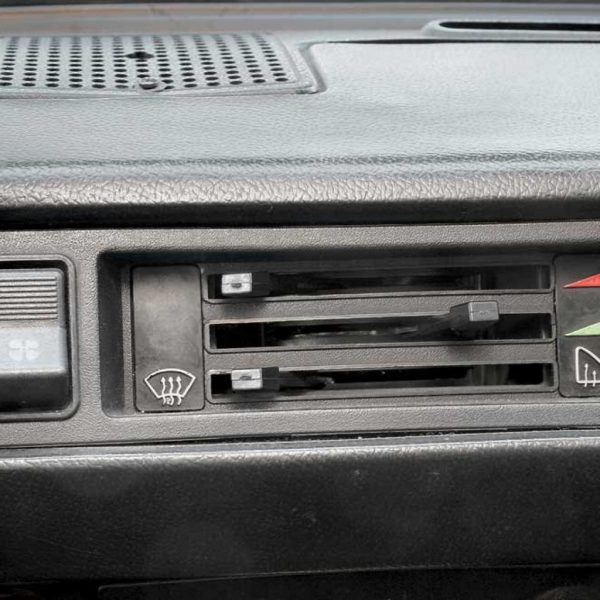

  • Изменением положения рычагов рукояток блока управления (крышки притока воздуха, заслонки обогрева лобового стекла и боковых стёкол).

Какие неисправности чаще всего встречаются в системе отопления

  • Негерметичность соединений (патрубки, краник отопителя, корпус радиатора), что проявляется течью;
  • Неисправность электрооборудования системы отопления (переключатель режимов, предохранитель, окисление проводов, моторчик). Предохранитель вентилятора находится в блоке под номером F Вентилятор не потребляет слишком много энергии, поэтому предохранитель рассчитан на пропускаемый ток 10 А. Ниже помещена схема монтажного блока, искомый предохранитель красного цвета.

Самое главное, что на этом предохранителе расположены кроме крыльчатки, расположены лампы заднего хода и обогрев заднего стекла. Поэтому не рекомендуется надолго включать все потребители энергии и давать задний ход, например, чтобы выбраться из сугроба. Схема не предусматривает наличие реле для этих цепей.

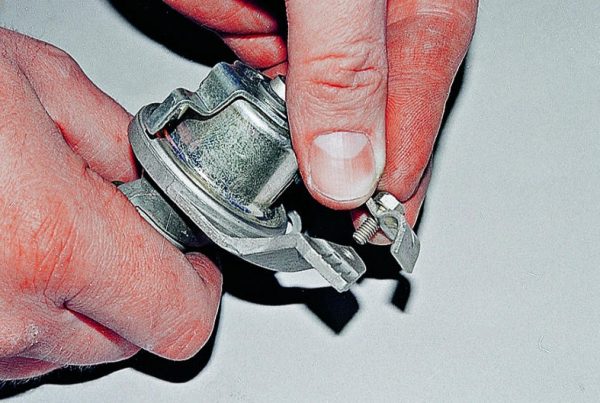

Одной из самых распространённых операций является замена краника отопителя.

На ВАЗ 2107 иногда может подтекать лужица на передний коврик справа, к ногам пассажира. Значит, неисправен кран отопителя. Им приходится пользоваться достаточно часто.

Прежде, чем менять кран, нужно приобрести набор прокладок для него. Замена крана производится при холодном двигателе, а то можно обжечься. Мотор нужно глушить за полтора часа для комфортной работы.

  • Когда мотор остыл, вначале ослабим хомут подводящего патрубка, и снимаем с крана (нижний патрубок);
  • Нижний рычаг в блоке управления переводим в крайнее правое положение, тогда закроются заслонки.
  • Убираем «бардачок»
  • Снимаем воздуховод (справа) и разъединяем его с боковым дефлектором, затем снимаем его с кожуха радиатора отопителя. Теперь можно с помощью торцового ключа на 7 мм ослабляем тягу и снимаем её наконечник с крана.

  • Берём накидной ключ 10 мм и освобождаем кран от радиатора;
  • Снимаем кран отопителя, отсоединив патрубок. Из места разъединения может побежать тосол, который охлаждает мотор. Его нужно собрать.
  • Берём ключ на 10 , отворачивает болты, которые крепят краник к патрубку.
  • Разъединяем кран и патрубок. На этом снятие крана окончено.

Для установки нового крана нужно пользоваться новыми прокладками. После замены установку выполняем в точно такой же последовательности, только наоборот.

Пользоваться новым краном нужно осторожно, также требуется долить в мотор охлаждающей жидкости (точнее в расширительный бачок).
