Реле регулятор напряжения генератора ваз калина

Содержание

Замена регулятора напряжения и его проверка на калине

Добро пожаловать!
Регулятор напряжения – он установлен на генераторе и непосредственно связан с ним, благодаря нему весь ток который отдаёт генератор изменяется и идёт более ровным, вот к примеру чем сильнее крутить двигатель у автомобиля (Повышать обороты то есть) то и генератор будет работать сильнее и намного больше отдавать тока, всё это происходит потому что генератор связан с двигателем (А именно он связан с коленчатым валом), но напряжение в бортовой сети от этого вить тоже будет меняться (Чем больше тока даёт генератор, тем и возрастает сила этого тока во всей бортовой сети автомобиля), поэтому при увеличение оборотов у вас и свет постоянно будет гореть сильнее, а при понижение он будет тускнеть так как сила тока будет уменьшаться, вот именно что бы и не было такого, был изобретён регулятор напряжения, благодаря которому сила тока в бортовой сети постоянно остаётся одна и та же, но она меняется при включение дополнительных приборов которым нужно по больше тока, то есть к примеру вы включаете фары дальнего света у автомобиля и через регулятор увеличивается подача тока чтобы хватило мощности на эти фары, кроме того подача тока протекающая через регулятор идёт постоянная и не скачет то сильнее то ниже, поэтому фары работают в одном режиме и не светят то сильнее то слабее.

Примечание!
Для того чтобы поменять или проверить регулятор напряжения, нужны будут: Два разных вида отвёрток, а так же два гаечных ключа которые будут размером «на 12», и ещё вам понадобится постоянного тока вольтметр благодаря которому можно будет чётко определить какое напряжение у вас в бортовой сети и не скачет ли оно, и из электроприборов ещё пригодится мегомметр благодаря которому вы сможете проверить на исправность конденсатор регулятора, благодаря которому сила тока и остаётся постоянной при подаче в бортовую сеть!

Краткое содержание:

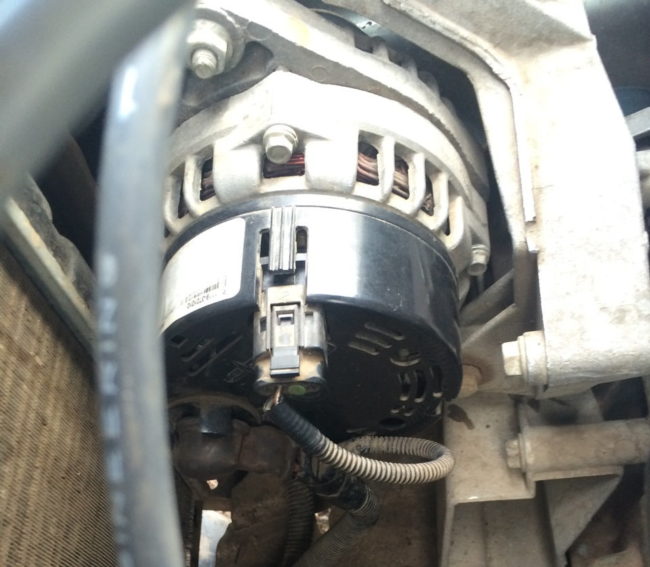

Где находится регулятор напряжения?
Он располагается на самом генераторе как уже и было сказано чуть ранее, к нему так же подходит провод плюс и колодка проводов, чтобы регулятор не загрязнялся он закрывается для этого ещё и в дополнение пластмассовой крышкой, более подробно вывод который выходит из регулятора вы можете посмотреть на фотографии которая расположена ниже, на этом фото можно как раз таки увидеть ту самую пластмассовую крышку которая закрывает регулятор, а на другом фото (Маленьком) можно увидеть то что крышка уже снята и торчит только лишь один вывод который идёт от регулятора (Данный вывод на обоих картинках указан красной стрелкой).



Когда нужно менять регулятор напряжения?

Его нужно менять когда он начинает пропускать в бортовую сеть переменный ток (Переменный ток – это тот ток который возрастает или падает при условие что цепь оставляет своё направление не именным), прощё говоря если сила тока у вас колеблется (А этого быть не должно), то регулятор подлежит замене, при колебании силы тока к примеру фары могут гореть то хуже то сильнее (В зависимости от оборотов двигателя, при больших оборотах фары будут сильнее гореть), а так же регулятор подлежит замене если он начал выдавать либо меньший ток чем это надо (Недозарядка аккумулятора в этом случае у вас будет), либо большей (При более сильной силы тока, у вас может сгореть основная часть проводки в автомобили которая не выдержит большой нагрузки, или если у вас есть предохранители, то в лучшем случае они успеют разомкнуть цепь и с проводкой ничего страшного не произойдёт).

Как заменить регулятор напряжения и проверить его на исправность на ВАЗ 1117-ВАЗ 1119?

Проверка регулятора напряжения на исправность:

1) В начале операции вам нужно будет разыскать где у вас находится сам генератор и после того как вы его найдёте, отведите рукой в сторонку резиновый чехол который указан красной стрелкой, данный чехол закрывает вывод «В+» более простыми словами это плюсовой вывод и он идёт от генератора, к данному выводу (Он кстати ещё синей стрелкой указан) вам нужно будет подсоединить плюсовой провод вольтметра и после его подсоединения, кинуть другой провод (Провод минус) идущий всё от того же вольтметра на массу (То места куда нужно вам подсоединить провод, указано зелёной стрелкой), после проделанной операции, вольтметр постоянного тока вам покажет напряжение в бортовой сети автомобиля.

2) После того как всё будет подсоединено, заведите двигатель у автомобиля и включите ко всему этому на нём ещё и фары, когда двигатель будет заведён, дайте ему поработать некоторое время (Около 15 минут) и после того как это время пройдёт, на средних оборотах двигателя замерьте напряжение в бортовой сети которое у вас должно будет быть в пределах 14,4-15,1 В.

Примечание!
Если это напряжение будет либо больше, либо же меньше, тогда замените регулятор напряжения на новый!

3) Теперь что касается конденсатора, чтобы проверить работает он или нет достаточно всего лишь мегомметром подсоединить выводы которые идут от него к контактом конденсатора, при подсоединении у вас сопротивление в начале должно будет уменьшится и после этого стать бесконечным (Какая бесконечность у вас на приборе можно очень легко понять, для этого ничего не подключая сперва посмотрите на цифры которые показывает мегомметр, к примеру если он у вас покажет 0 то это и будет бесконечностью), если всё так и произошло то в таком случае конденсатор полностью исправен и не требует своей замены, в противном случае замените конденсатор на новый.

Читать еще:  Светодиодная лента в ваз 2110

Примечание!
Конденсатор – он встроен в сам регулятор напряжение, а служит он как таковым фильтром для тока, благодаря нему напряжение в сети выравнивается к примеру он может пропускать через себя хорошо токи высокой частоты но будет задерживать токи низкой частоты!

Замена регулятора напряжения со встроенным в него конденсатором:

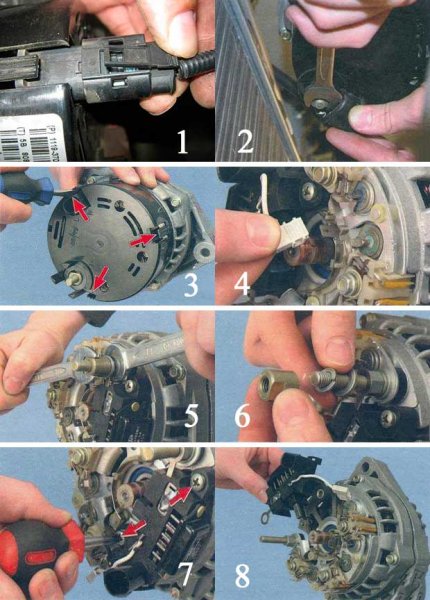

Снятие:
1) В начале операции вам нужно будет скинуть с аккумуляторной батареи клемму минус, о том как это сделать вы можете прочесть «здесь», а после чего вам нужно будет нажав на защёлку отсоединить колодку проводов от генератора, для наглядности она ещё указана красной стрелкой.

Примечание!
Когда колодка с проводами будет отсоединена, возьмите в руки гаечный ключ и отверните при помощи него гайку которая крепит клеммы двух проводов к шпильке, после отворачивания гайки снимите эти клеммы со шпильки! (Перед тем как отвернуть данную гайку, отведите сперва резиновый чехол который её закрывает от попадания на неё грязи в сторонку)

2) Затем возьмите в руки отвёртку подденьте при помощи неё три защёлки, благодаря которым защитная крышка и удерживается на генератора, а когда защёлки будут отщёлкнуты, снимите крышку с генератора и отложите её в сторонку, чтобы она не мешала.

3) Следом возьмитесь рукой за провод который подсоединяется к выводу диодного моста (Провод указан красной стрелкой, а вывод синей) и после чего отсоедините его от этого вывода.

4) Далее вам нужно будут при помощи двух гаечных ключей отвернуть от болта вывода «В+» втулку, для этого одним из ключей зажмите гайку чтобы она не проворачивалась, а другим отверните полностью втулку и после этого втулку, а так же две шайбы которые за ней находятся снимите с болта как показано на фото под номером 2.

5) И в завершение отвёрткой отверните два винта, который крепят в центральной части регулятор напряжения (см. фото 1), а после отворачивания снимите его с автомобильного генератора.

Установка:
Устанавливается новый регулятор в обратном порядке снятию на своё место, но при установке нового проведите с ним небольшую проверку (Не исключено что может попасться брак), для проверки во-первых замерьте линейкой или же ещё чем ни будь щётки которые выступают из регулятора, данные щётки должны не меньше чем на 5 мм (см. фото 1), в противном случае замените регулятор на новый, во-вторых понажимайте на эти щётки и убедитесь то что они легко перемещаются без задержек, в противном случае замените регулятор на новый, ну и для последней проверки вам нужно будет запастись лампочкой на 12 В, данную лампу вам нужно будет подсоединить к щёткам регулятора, а на выводы регулятора подать напряжение около 12 В, то есть плюсом будет выступать клемма а минусом масса щеткодержателя, при правильном подсоединение у вас лампа должна будет гореть, более подробную схему подключения проводов смотрите на фото под цифрой 2.

Примечание!
Можно ещё будет после этого подать напряжение чуть больше 12 В, к примеру 16 или 17, после подачи этого напряжения лампа должна будет погаснуть, в противном случае вам тоже нужно будет заменить регулятор на новый!

Дополнительный видео-ролик:
Чтобы вы наглядно понимали как меняется регулятор, то в таком случае изучите видео запись которая прикреплена чуть ниже:

Меняем реле регулятор генератора на Лада Калина

Трёхфазный регулятор напряжения (реле зарядки) установлен на генераторе. Отвечает за поддержание напряжения бортовой сети в заданном пределе при всех режимах работы.

Напряжение на выходе может зависеть от изменения частоты вращения ротора, электрической нагрузки и температуры окружающей среды.

Выход из строя считается одной из часто встречаемых проблем , связанных с работой генератора. Замена элемента не требует практических навыков.

Процесс замены

Процесс снятия генератора на Калине зависит от того, стоит ли на нём натяжитель или нет. Ремень без натяжителя снимается только вместе с генератором или просто разрезается (если старый).

  1. Скинуть «минусовой» провод с АКБ.
  2. Ослабить крепление генератора, и снять ремень.

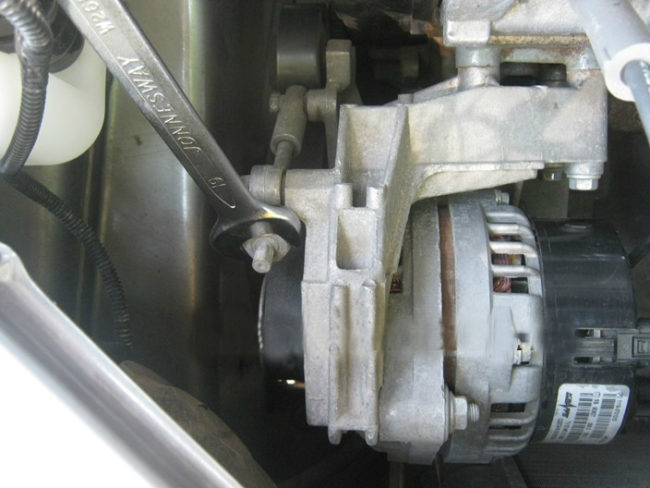

Ключом на 13 ослабляем натяжитель и снимаем ремень.

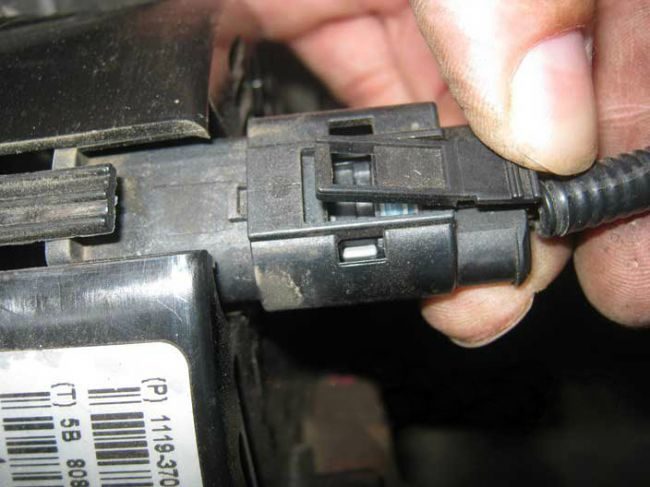

Нажав на фиксатор, отщелкиваем пластиковую колодку.

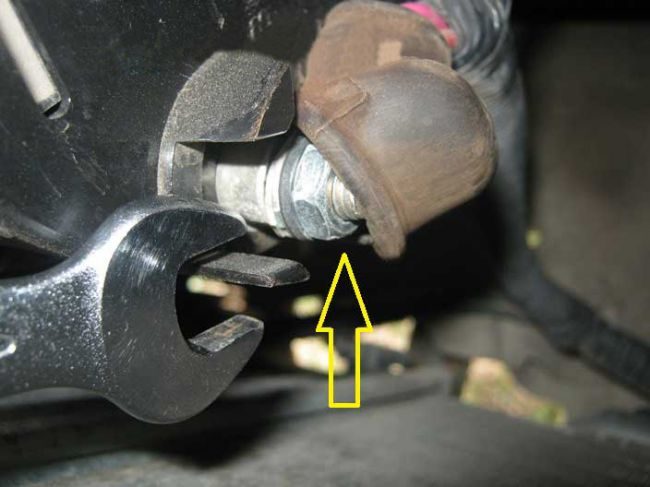

Приподнимаем пыльник и откручиваем гайку на 10.

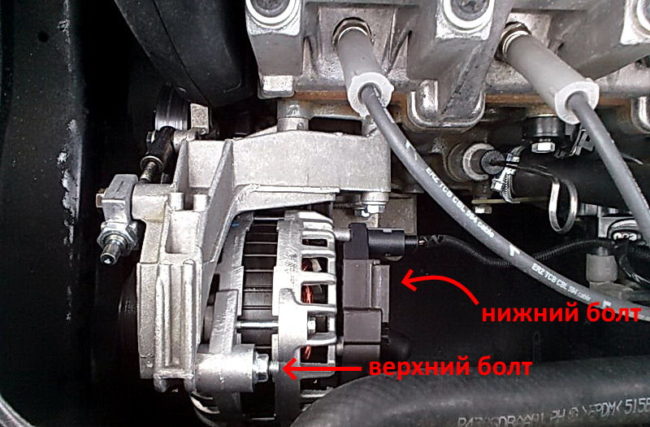

Болты крепления находятся сверху и снизу генератора.

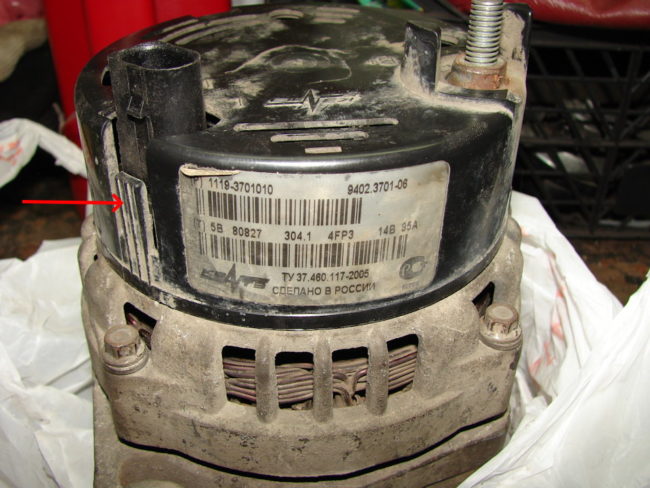

Защелки расположены на боковой поверхности крышки.

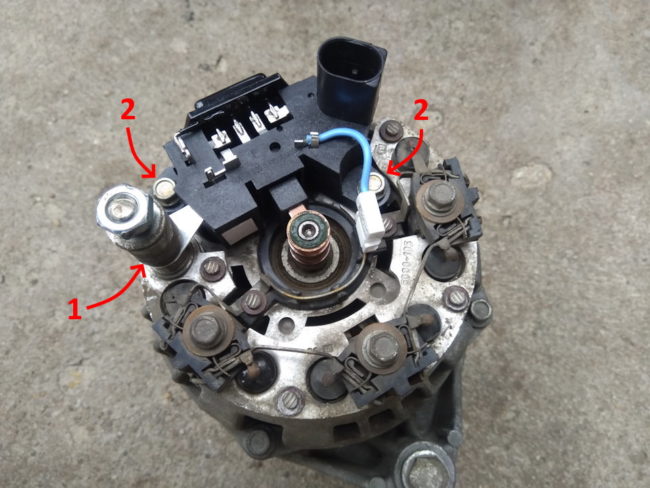

Крепление реле регулятора: 1 – контакт под втулкой, 2 – болты крепления корпуса реле.

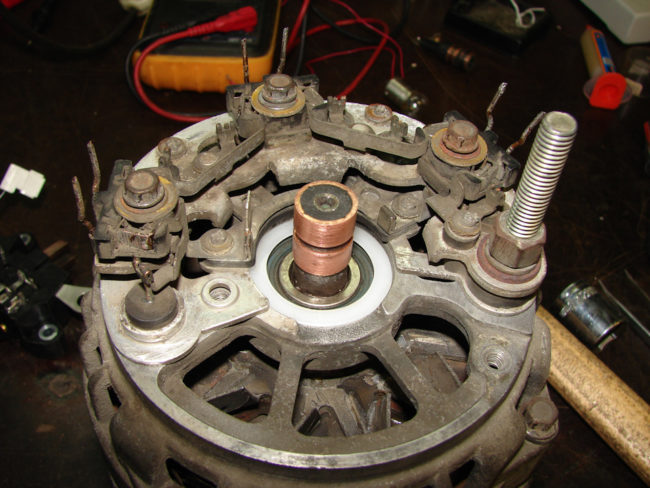

Вид на генератор со снятым реле.

После сборки узла необходимо проверить надежность подсоединения проводов и натянуть ремень генератора.

Важно! Перед установкой нового реле зарядки генератора на Калине рекомендуется проверить его состояние : убедитесь в целостности щёток (они должны вступать из корпуса «релюшки» не менее, чем на 5 мм); лёгкое, без задержек, отщёлкивание в начальное положение после нажатия.

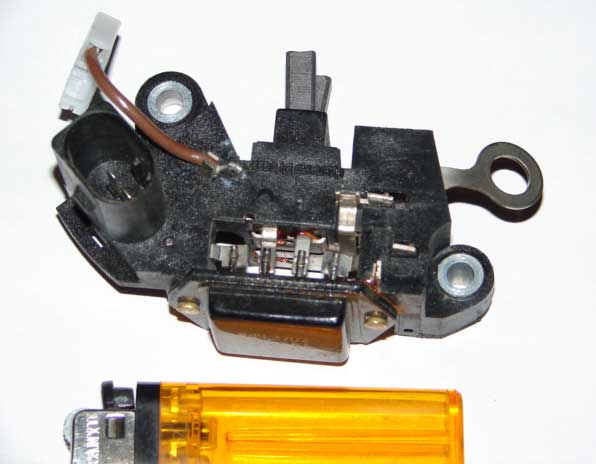

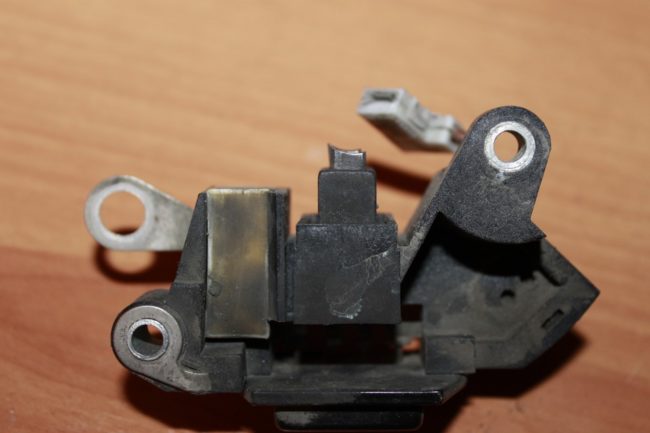

Критический износ щеток на старом реле.

Коротко об артикулах и применимости

Говорить о применимости того или иного реле зарядки следует после того, как установлена модель генератора, с которого она была снята.

На Калину, Гранту и Приору преимущественно устанавливались одинаковые 9402.3701-06 или 9402.3701-14 (14 В, 85 А). Артикулы совместимого реле напряжения:

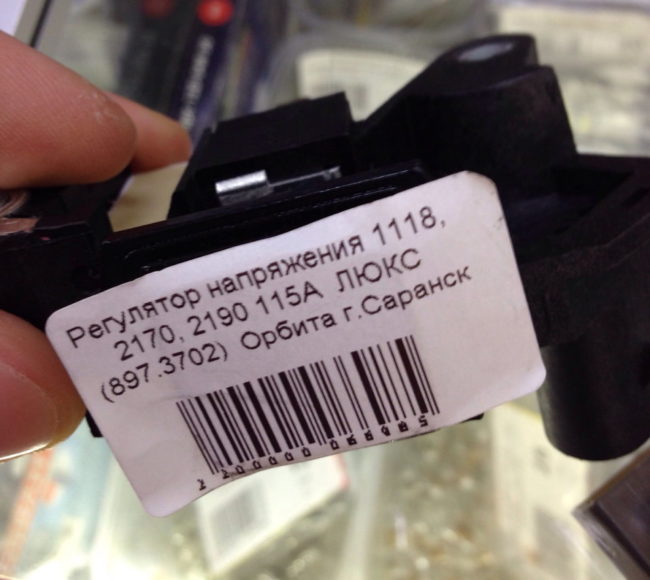

    КЗАТЭ «Орбита» (Саранск) 849.3702, стоимостью 500-750 руб.

Новый регулятор напряжения Саранского производства.

Важно ! На Приорах с генератором 3701010, имеющим ток отдачи до 115 А реле напряжения с калиновским не взаимозаменяем !

Причины и симптомы неисправности

Замена регулятора понадобится в случае, если деталь вышла из строя. Произойти это может по нескольким причинам:

  1. Короткое замыкание в цепи, приведшее к его поломке. Происходит достаточно часто, так как «релюшка» является источником питания, а предохранителя между ним и ротором не предусмотрено.
  2. Стирание щёток, произошедшее в результате трения о ротор.

Узнать о проблемах с работой генератора, в частности – с реле зарядки, можно изменению напряжения бортовой сети.

На практике, в ходе эксплуатации автомобиля это определяется по следующим симптомам:

  1. Разной яркости пучок света фар. При нажатии на педаль газа загораются ярче, на холостом ходу – тускнеют.
  2. Недозаряд аккумулятора скажется на утреннем запуске. Стартер проворачивается намного туже обычного.

Перезаряд АКБ из-за повышенного напряжения. Может отразиться несколькими способами:

  • Кипение электролита в банках. Проявится резким, неприятным запахом, исходящим от аккумулятора;
  • Частое перегорание предохранителей. Если они отсутствуют – сгорит самая «слабая» часть проводки (места с очагами окисления меди, плохие контакты).
Читать еще:  Ваз 2114 как часто менять свечи

По краям АКБ видны следы электролита. Это возникает из-за перезаряда.

Видео о том, как поменять регулятор напряжения без снятия генератора

Видео о том, как снять генератор на 16-клапанной Калине без ямы

Как заменить реле-регулятор и генератор на Лада Калина

В статье даются общие сведения про генераторы Lada Kalina, объясняется, как произвести замену реле регулятора и самого генератора целиком.

Генератор всегда должен быть исправным

Любой современный автомобиль оснащается электрооборудованием, которое крайне необходимо транспортному средству:

  • без стартера невозможно запустить двигатель;
  • автомашина не может ездить без освещения в темное время суток;
  • мотор отопителя создает тепло в салоне;
  • моторчик дворников очищает лобовое стекло от дождя и снега;
  • fm-радио дает возможность не скучать водителю в пути.

Но все эти приборы не могут работать без электричества, поэтому в автомобиле должен быть источник питания.

Ток, от которого питаются все потребители в машине, вырабатывает генератор, и от его состояния зависит работоспособность всей электрической схемы транспортного средства.

Поэтому генератор всегда должен быть исправным, а если с ним и случаются какие-то поломки, их необходимо в короткое время устранить.

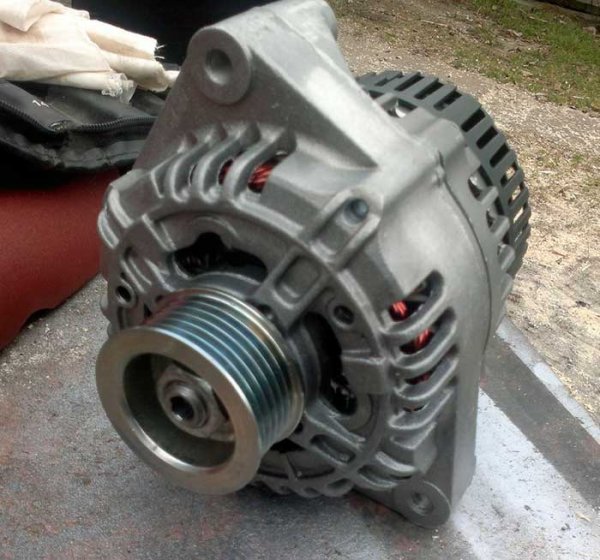

Генератор Лады Калины

На автомобилях Lada Kalina устанавливаются трехфазные генераторы, вырабатывающие переменный ток, для получения постоянного тока в схему генератора включен выпрямительный блок.

АвтоВАЗ комплектует машины ВАЗ 1118 генераторами типа 5132.3771 или 9402.3701-06, есть много различных производителей, выпускающих запчасти для вазовской машины.

Генератор на Ладу Калину может быть разной мощности, промышленностью выпускаются источники тока на 85, 100, 90, 115, 120, 135 Ампер.

Среди наиболее известных производителей деталей ВАЗ отмечаются:

  • Прамо;
  • СтартВОЛЬТ;
  • КЗАТЭ;
  • LKD (Китай);
  • Eldix (Болгария);
  • ISKRA (Словения);
  • БАТЭ (Белоруссия);
  • Bosch.

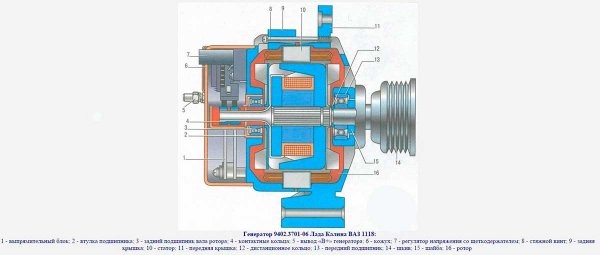

Устройство

Генератор Лада Калина состоит из следующих частей:

  • корпуса (передней и задней крышки);
  • шкива;
  • обмотки статора;
  • якоря (ротора);
  • реле-регулятора напряжения (реле зарядки);
  • диодного моста (выпрямительного блока);
  • двух подшипников якоря;
  • заднего пластмассового кожуха.

Внутри корпуса генератора вдоль его стенок располагается статор с обмоткой, по центру размещается ротор.

Сзади корпуса находится диодный мост и реле регулятора-напряжения, от попадания грязи и пыли диодный мост закрывается пластмассовым кожухом.

Спереди корпуса находится шкив, он надевается на вал ротора и крепится гайкой.

В движение генератор приводится за счет приводного ремня, надеваемого на шкив.

Неисправности

Все неисправности генераторов можно разделить на две категории:

  • отсутствие зарядки (или недозаряд);
  • повышенный шум.

Свист или скрежет может возникать из-за подшипников или натяжного ремня.

Причиной плохой зарядки или полного ее отсутствия может послужить:

  • обрыв или замыкание в роторной или статорной обмотке;
  • износ щеток (они находятся в одном корпусе с реле-регулятором);
  • неисправность реле зарядки;
  • пробой диодного моста;
  • слабо натянутый ремень.

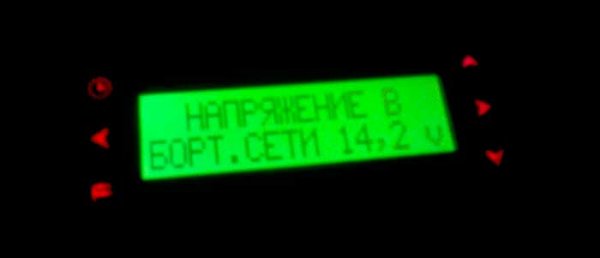

Напряжение в сети автомобиля

Для нормальной работы всех потребителей в автомобиле генератор должен поддерживать определенное напряжение, для бортовой сети Lada Kalina при исправном генераторе оно должно быть в пределах от 13 до 14,8 вольт.

В заданных пределах напряжение обеспечивается реле-регулятором, и при любом отклонении от заданной нормы возникают различные проблемы:

  1. При высоком напряжении закипает электролит в банках аккумулятора, и АКБ быстро выходит из строя;
  2. При недостаточной зарядке не хватает тока потребителям, в результате быстро разряжается аккумуляторная батарея.

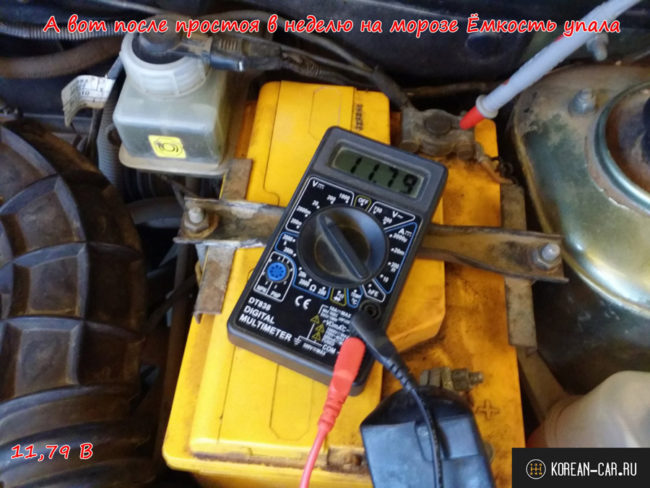

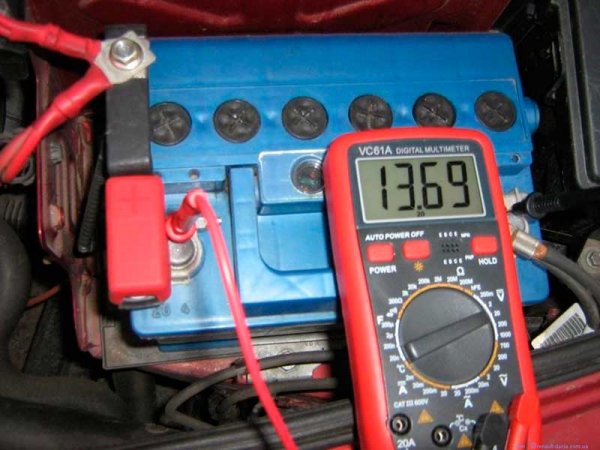

Напряжение, вырабатываемое источником тока, замеряем следующим способом:

  1. На цифровом мультиметре (вольтметре) устанавливаем предел 20 вольт;
  2. Подсоединяем щупы измерительного прибора к аккумулятору и запускаем ДВС, вольтметр должен показывать напряжение около 14 вольт;
  3. Не глуша мотор, включаем нагрузку – фары (дальний свет), мотор отопителя на предельных оборотах, «дворники», магнитолу и т. д. Если генератор находится в исправном состоянии, при холостых оборотах ДВС напряжение не должно падать ниже 13,2V, оптимальным считается напряжение 13,7-13,9 V.

Износ щеток

По мере износа генераторных щеток на Ладе Калине начинает пропадать зарядка – на панели приборов периодически загорается (мигает) индикатор недостаточной зарядки батареи.

Щеточный узел генератора ВАЗ 1118 находится в реле-регуляторе, поэтому вся деталь меняется целиком.

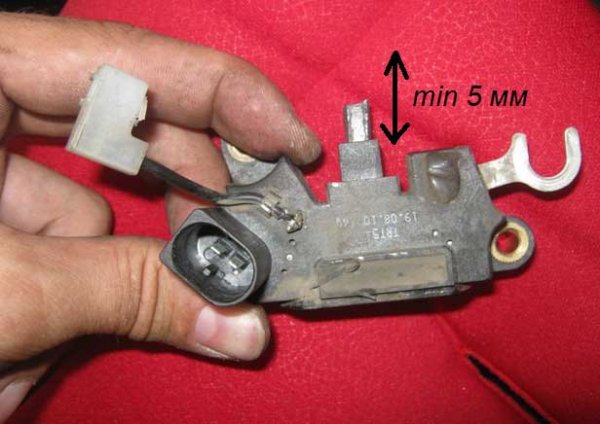

Износ щеток можно легко замерить – они должны иметь минимальную длину не менее 5 мм.

Замена реле зарядки

При неисправном реле зарядки напряжение в сети автомобиля бывает слишком большим или слишком маленьким, также напряжение может «скакать».

Чтобы устранить неисправность, необходимо поменять реле-регулятор. На Ладе Калине эту деталь легко заменить своими руками, произвести замену можно без съема самого генератора:

  • глушим двигатель, открываем капот и снимаем с аккумулятора минусовую клемму;
  • с задней стороны генератора сдергиваем верхнюю фишку с проводом, отворачиваем гайку крепления питающих проводов и отсоединяем сами провода;
  • снимаем пластиковый кожух, крышка снимается легко – нужно отщелкнуть три зацепа. Если кожух снимается туго, его можно вынуть, подцепляя отверткой между корпусом генератора и пластмассовой крышкой;
  • отворачиваем два болта крепления реле-регулятора (ключ на 8), отсоединяем фишку с проводом и демонтируем деталь;
  • устанавливаем новое реле зарядки на место и собираем все в обратном порядке.

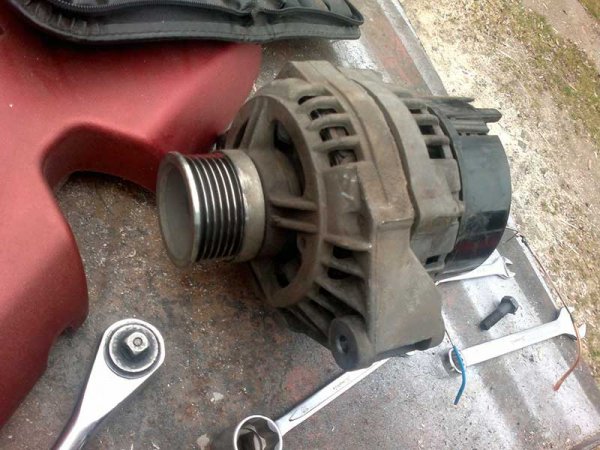

Замена генератора

В случае, когда поломки в генераторе серьезные (например, сгорели статор и ротор одновременно), порой легче заменить полностью узел, чем ремонтировать устройство.

Замена генератора Лада Калина производится несложно, ее также может сделать почти любой водитель, но работу лучше производить на смотровой яме или автоподъемнике.

Замена производим следующим образом:

  • останавливаем работу двигателя, снимаем клемму с аккумулятора (массу);
  • если под двигателем стоит защита, демонтируем ее;
  • с генератора отсоединяем все провода;
  • болтом натяжного устройства ослабляем генераторный ремень и снимаем его;

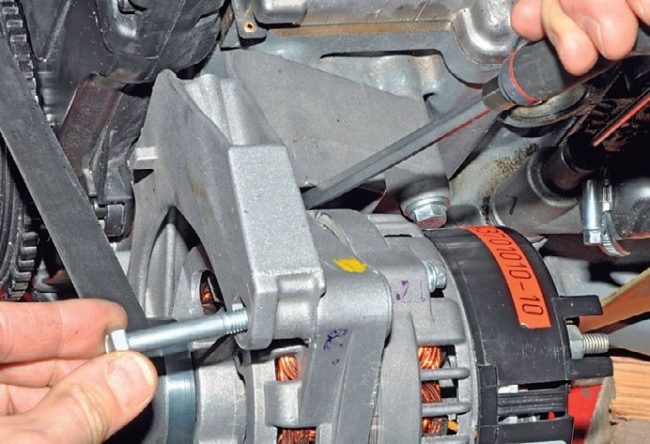

  • откручиваем сам генератор, он крепится на двух болтах – один из них отворачивается сверху, другой – снизу;
  • вытаскиваем старый генератор и устанавливаем новый, собирая все в обратном порядке.

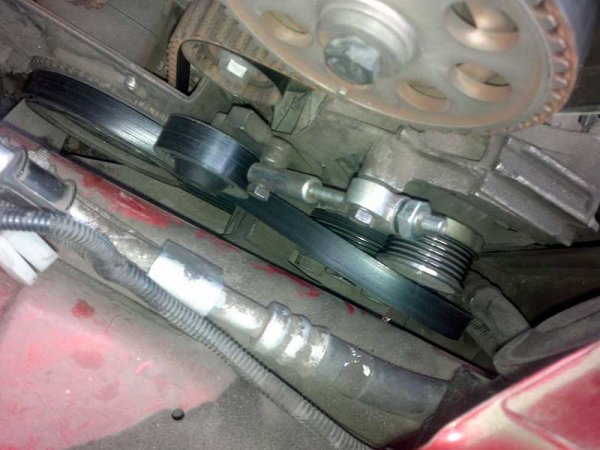

  • Генераторный ремень на Ладе Калине

    Когда на автомобиле Lada Kalina пропадает зарядка, в первую очередь нужно проверить натяжку генераторного ремня.

    Если ремень натянут слишком слабо, он будет проскальзывать, и генератор не сможет вырабатывать необходимый ток.

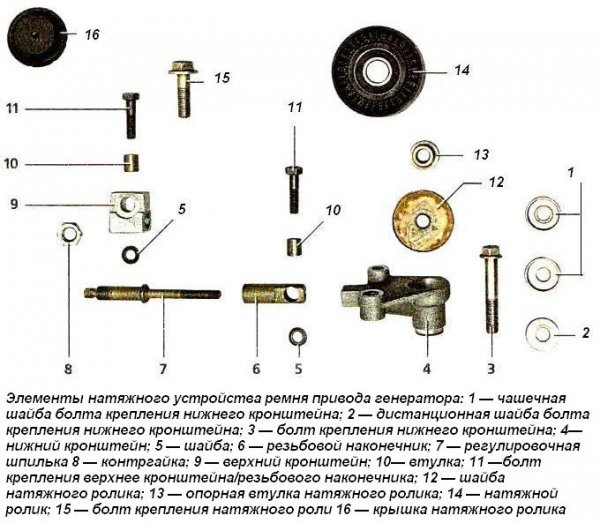

    Поэтому не забывайте про специальное натяжное устройство.

    Со временем ремень генератора на Ладу Калину может изнашиваться, поэтому его периодически необходимо менять.

    Согласно инструкции, замену положено проводить через каждые 30 тыс. км пробега, но в основном ремень может прослужить дольше этого срока.

    Раньше времени генераторный ремень выходит из строя, если:

    • он слишком перетянут;
    • на ремень попало масло;
    • качество ремня не отвечает необходимым требованиям.
    Читать еще:  Ремонт редукторов ваз в москве

    Менять ремень генератора на Ладе Калине не сложно, поэтому останавливаться на этом моменте не будет, тем более все работы по замене расписаны тут.

    Или посмотрите видео.

    Реле регулятор напряжения Калина, Приора, Гранта, со щеточным узлом, генератор (9402-06,-14,14В,85А)

    Уважаемые покупатели, во избежание ошибок при отправке р еле регулятора напряжения 849.3702 , в строке «Комментарий» указывайте артикул, напряжение и силу тока генератора, модель вашего автомобиля, год выпуска.

    Генераторы на автомобилях ВАЗ – предназначены для преобразования механической энергии вращения коленчатого вала двигателя автомобиля в электрическую энергию. Автомобильный генератор используется для зарядки аккумуляторной батареи автомобиля, а так же для питания системы зажигания, фар и габаритных огней, бортового компьютера, аудиосистемы, системы вентиляции и отопления и других штатных электропотребителей.

    Регулятор напряжения (реле-регулятор) – преобразователи электрической энергии, позволяющие получить на выходе заданное напряжение; представляют собой электронные блоки из нескольких компонентов.

    Многофункциональный регулятор напряжения 849.3702 предназначен для поддержания напряжения бортовой сети автомобиля в заданных пределах во всех режимах работы системы электрооборудования при изменении частоты вращения ротора генератора, электрической нагрузки, температуры окружающей среды.

    Данный регулятор напряжения используется совместно с выпрямительными ограничительными блоками без дополнительных диодов в составе генераторов.

    1. Для сглаживания переходных процессов и уменьшения механических нагрузок на приводной ремень генератора регулятор напряжения имеет функции плавного возбуждения генератора и плавной реакции на подключаемую электрическую нагрузку максимальной длительностью 2,5±0,5сек.

    2. В регуляторе напряжения предусмотрена возможность световой индикации неисправностей генераторной установки по высокому и низкому напряжению на выходе генератора, низкому напряжению на фазе генератора (например, в случае обрыва приводного ремня генератора), а также в случае короткого замыкания по цепи возбуждения.

    Регулятор напряжения 849.3702 обеспечивает полное отключение обмотки возбуждения генератора от бортовой сети, что повышает надежность и безопасность системы электроснабжения.

    Реле регулятор напряжения 849.3702 обладает функцией индикации повышенного и пониженного напряжения бортовой сети автомобиля, а также низкого фазного напряжения генератора. Индикация осуществляются свечением штатного индикатора контроля заряда аккумуляторной батареи на приборной панели. Изделие обеспечивает выполнение функции плавного нарастания тока нагрузки. Регулятор обладает функцией защиты от короткого замыкания в индикаторной цепи.

    Контроль и регулирование напряжения производятся непосредственно на выходной клемме генератора — по такому принципу строятся все схемы электроснабжения современных зарубежных автомобилей высокого класса. Контроль запуска генератора, а также контроль его частоты вращения производится непосредственно на одной из выходных силовых обмоток. Регулятор 849.3702 устанавливается непосредственно на генераторе, где предусмотрена установка регуляторов ЩР-5, при помощи штатных крепежных элементов.

    Регуляторы напряжения выпускаются в климатическом исполнении О категории 2 по ГОСТ 15150. Регуляторы соответствуют требованиям к устойчивости при климатических воздействиях по ГОСТ 25467. Регуляторы соответствуют требованиям по электромагнитной совместимости ГОСТ 28751.

    Технические характеристики многофункционального регулятора напряжения со щёточным узлом (МФРН) 849.3702:

    — Диапазон рабочих температур, — 50 …+125 ˚С;

    — Напряжение регулирования с АкБ при t˚ = 25±10˚С и нагрузке генератора 5А, 14,25 … 14,75 В;

    — Максимальный ток выходной цепи, 5,0 А;

    — Коэффициент термокомпенсации Uрег, -7,0 ± 1,5 мВ/˚С;

    — Остаточное напряжение на выходе при токе 5А, не более 0,8 В;

    — Верхний порог индикации по выходу, 16,1 … 17,2 В;

    — Нижний порог индикации по выходу, 10,6 … 11,7 В;

    — Порог индикации по низкому фазному напряжению, 3,5… 8,0 В;

    — Длительность плавного подключения нагрузки (LRC-функция), 2,5 ± 0,5 сек;

    — Максимально допустимое длительное воздействие повышенного напряжения питания, 30 В;

    — Максимально допустимые импульсные перенапряжения по ГОСТ 28751, В

    тип импульсов 5, степень жёсткости II, функциональный класс В;

    — Пороговый ток защиты по цепи возбуждения, 7,0 … 12,0 А;

    — Пороговый ток защиты по цепи индикаторного элемента, 1,0 … 2,0 А.

    1. генератор; 2. регулятор напряжения; 3. обмотка возбуждения генератора; 4. обмотка статора; 5. контрольная лампа или светодиод, 6. контакты замка зажигания; 7. выпрямительный блок; 8. аккумуляторная батарея.

    С целью повышения надежности регулятора напряжения, в нём предусмотрен ряд защит от аварийных режимов: от короткого замыкания по цепи возбуждения, по цепи контрольной лампы, защиты от перенапряжений по входу регулятора напряжения.

    Ротор и статор – составляющие электрической машины (в данном случае, генератора), где неподвижная часть называется статор, подвижная – ротор. Статор и ротор разделены воздушным зазором. Их активными частями являются обмотки и магнитопровод; все остальные части — конструктивные, обеспечивающие необходимую прочность, жёсткость, охлаждение, возможность вращения и т.п.

    Щеточный узел – обеспечивает электрическое соединение цепи ротора с цепями, расположенными в неподвижной части машины; представляет собой два скользящих контакта.

    Блок выпрямителей (диодный мост) – предназначены для преобразования («выпрямления») переменного тока в пульсирующий; представляют собой конструкцию из нескольких диодов.

    Внимание: Генератор 2170–3701010 с током отдачи до 115 А и Генератор 1119–3701010 с током отдачи до 85 А (двигатель 11194) — невзаимозаменяемы, точки крепления расположены в разных местах. При этом в регулировке натяжения ремня на 11194 применяется дополнительный ролик в сборе с кронштейном

    На двигателях 21116 и 21126 такого ролика нет, натяжение ремня регулируют смещением самого генератора и проверяют прибором-частотомером.

    Для защиты бортовой сети от скачков напряжения при работе системы зажигания и снижения помех радиоприему между выводами «положительных» и «отрицательных» вентилей (между «+» и «массой» генератора) подключен конденсатор емкостью 2,2 мкФ (±20%), расположенный на выпрямительном блоке. При включении зажигания напряжение к обмотке возбуждения генератора подводится через контрольную лампу в комбинации приборов (лампа при этом горит).

    После пуска двигателя обмотка возбуждения питается от дополнительных диодов выпрямительного блока (контрольная лампа гаснет).

    Если после пуска двигателя лампа горит, это указывает на неисправность генератора или его цепей.

    Другие артикулы товара и его аналогов в каталогах: 849.3702, TRT5-01, YZTRT5-01, 9454.3702 .

    ВАЗ-1117, ВАЗ — 1118, ВАЗ — 1119 «Калина», ВАЗ 2170, ВАЗ -2171, ВАЗ -2172, LADA GRANTA и др. с генератором 9402.3701-06, 9402.3701-14.

    Любая поломка – это не конец света, а вполне решаемая проблема !

    Как самостоятельно заменить реле зарядки в генераторе на автомобиле семейства Лада Калина, Приора, Гранта.

    С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

    Просто СРАВНИ и УБЕДИСЬ .

    Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

    Ссылка на основную публикацию
    Статьи c упоминанием слов:
    Adblock
    detector
