Не работает подсветка панели ваз 2109
Что делать если не горит панель приборов на ВАЗ 2109
Когда панель приборов на ВАЗ 2109 не горит — это одна из распространенных неисправностей данного узла. Чтобы устранить неполадку, сперва придется отыскать причину ее возникновения.
Приборка девятки
Виды панелей

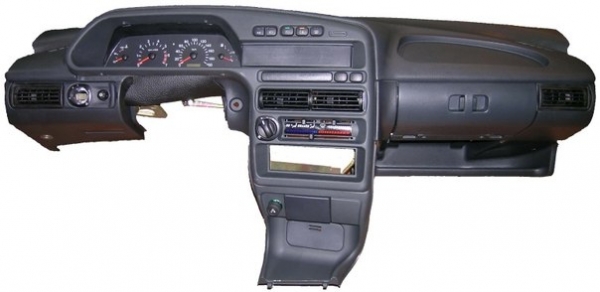

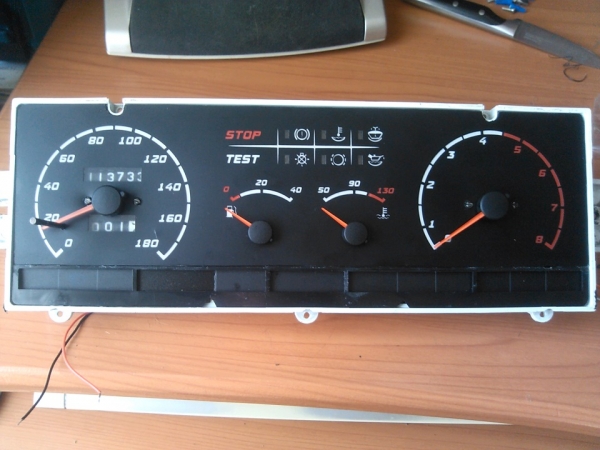

Щитки приборов на ВАЗ 2109 бывают минимум трех типов:
- Низкая панель;
- Высокая панель;
- Электронный щиток на девятках с европанелью.
Европанель
У щитков с высокой панелью эконометр отсутствует, зато спидометр также основан на механическом тросовом приводе.
Почему не горит
Если вдруг электроприборы и контрольные лампы на щитке перестали работать, необходимо предпринять определенные действия.
- Для начала снимите крышку монтажного блока и убедитесь в целостности предохранителя. Маркировка предохранителей располагается на внутренней поверхности крышки. Вам следует искать предохранитель F16 или F5, в зависимости от года выпуска вашего ВАЗ 2109.
- Если предохранитель оказался цел, обязательно проверьте, не окислились ли контакты искомого предохранителя. Не редко из-за нарушенного контакта происходит отказ щитков.
- Проверьте, идет ли питание на приборную панель. Для этого вам потребуется контрольная лампа и включенное зажигание. Отключите разъем Х4 в монтажном блоке и на контакте 3 проверьте наличие напряжения. Недостаток конструкции ВАЗ 2109 заключается в том, что при дождях монтажных блок сразу становится мокрым. Отсюда возникает окисление контактов в колодках, из-за чего перестает работать электрика. Окисляется порой не только контакт, но также и плата монтажного блока девятки.
Если ни одно из перечисленных выше действий не дало результата, придется вас огорчить. Ведь теперь надобится снимать приборную панель и проверять состояние проводки, контактов, минусовых соединений. Тут лучше довериться профессиональному электрику или выделить целый день на самостоятельное устранение неисправностей. Спешка здесь ни к чему.
Куда пропала подсветка
Популярные неисправности
Если говорить про приборную панель автомобилей ВАЗ 2109, то для них характерны определенные неполадки. Мы вам расскажем о них, а также подскажем, как правильно действовать в той или иной ситуации.
Не Работает Подсветка Приборки((((
Страницы 1
Чтобы отправить ответ, вы должны войти или зарегистрироваться
Сообщений 14
1 Тема от @nik 2011-07-27 12:48:17
- @nik
- Пользователь
- Оффлайн
- Зарегистрирован: 2009-11-01
- Сообщений: 27
- Репутация : [ 0 | 0 ]
Тема: Не Работает Подсветка Приборки((((
добрый всем день. у меня вчера возникла проблема, помогите пожалуйста :
с братом вечерком разобрали панель (высокую), дабы проложить все края и стыки уплотнительной резинкой. в итоге когда все поставили на место – перестала гореть подсветка приборной панели, однако все указатели поворота, дальнего света фар, ручника и т.п. на приборке загорается, короче все горит, все есть кроме самой посветки и лампочки включения габаритных огней (зеленая снизу слева которая). очень прошу вашей помощи, потому что не имогу ездить без подсветки и на душе как камень висит((((( заранее огромное спасибо)
2 Ответ от VaSil 2011-07-27 12:51:37
- VaSil
- Пользователь
- Оффлайн
- Зарегистрирован: 2011-06-11
- Сообщений: 231
- Репутация : [ 0 | 0 ]
Re: Не Работает Подсветка Приборки((((
Бональный ответ, предохранитель на габариты посмотри.
3 Ответ от @nik 2011-07-27 12:59:28
- @nik
- Пользователь
- Оффлайн
- Зарегистрирован: 2009-11-01
- Сообщений: 27
- Репутация : [ 0 | 0 ]
Re: Не Работает Подсветка Приборки((((
я вчера смотрел все предохранители – вроде все в норме. если можешь, скажи какой и где он стоит , я посмотрю конкретно его, может в нем дело?!
4 Ответ от SokolOFF 2011-07-27 13:25:29
- SokolOFF
- Пользователь
- Оффлайн
- Зарегистрирован: 2008-12-25
- Сообщений: 624
- Репутация : [ 0 | 0 ]
Re: Не Работает Подсветка Приборки((((
Проверять надо не на глаз, а контролькой или тестером.
А сами габариты все работают? или только одна сторона горит?
5 Ответ от @nik 2011-07-27 13:35:37
- @nik
- Пользователь
- Оффлайн
- Зарегистрирован: 2009-11-01
- Сообщений: 27
- Репутация : [ 0 | 0 ]
Re: Не Работает Подсветка Приборки((((
да нет – все работает, весь свет, все датчики. не работает только подсветка приборной панели самой и датчик включения света (зеленая лампочка на приборке снизу слева). вообще не представляю почему, ведь мы ничего такого не делали, не меняли.
6 Ответ от SokolOFF 2011-07-27 14:22:30
- SokolOFF
- Пользователь
- Оффлайн
- Зарегистрирован: 2008-12-25
- Сообщений: 624
- Репутация : [ 0 | 0 ]
Re: Не Работает Подсветка Приборки((((
да нет – все работает, весь свет, все датчики. не работает только подсветка приборной панели самой и датчик включения света (зеленая лампочка на приборке снизу слева). вообще не представляю почему, ведь мы ничего такого не делали, не меняли.
А регулятор яркости подсветки в порядке? Стоит проверить, замкнув контакты напрямую. Только в такой расклад зеленая лампочка не особо таки вписывается.
7 Ответ от Cityman 2011-07-27 15:05:20 (2011-07-27 15:10:41 отредактировано Cityman)
- Cityman
- Пользователь
- Оффлайн
- Зарегистрирован: 2009-01-19
- Сообщений: 954
- Репутация : [ 1 | 0 ]
Re: Не Работает Подсветка Приборки((((
А регулятор яркости подсветки в порядке? Стоит проверить, замкнув контакты напрямую. Только в такой расклад зеленая лампочка не особо таки вписывается.
Это да, контролька подключена ДО регулятора. А подсветка кпопок ( обогрев стекла, задние ПТФ, аварийка ) ручек печки, прикуривателя осталась ?
Схему габаритов, контрольной лампы и регулятора подсветки прилагаю. Это под низкую панель, но не думаю, что сильно отличается.
Lada-forum.ru
не работает подсветка приборов
- Спасибо
- Не нравится
ktotam 03 Окт 2007
- Спасибо
- Не нравится
molotok1 03 Окт 2007
- Спасибо
- Не нравится
Сергей 04 Окт 2007
- Спасибо
- Не нравится
BAHEK 04 Окт 2007
Этот предохранитель похоже, ты посмотри, у тебя габариты по одному борту работать тоже недолжны.
при4ем, на скока я помню, правая сторона должна потухнуть. у миня такая шняга тож была.
- Спасибо
- Не нравится
IrbisW 05 Окт 2007
- Спасибо
- Не нравится
Сергей 05 Окт 2007
- Спасибо
- Не нравится
ktotam 05 Окт 2007
- Спасибо
- Не нравится
Сергей 05 Окт 2007
Сегодня по вашему приказу проверил габариты.
Габариты-фары работают
Габариты-фонари работают
Освещение номера работает
Ваши мнения.
Я, конечно, могу ошибаться, но у тебя как я понял не работают те приборы, которые подключены через регулировочный резистор (тот, что регулирует яркость свечения приборки). Попробуй пошевелить его или проверить контакт на нем. Мож чего получится. (где он находится на ВАЗ 08 – увы не знаю). Вам лучше знать.
+проверь контакт на кнопке включения габаритов. Удачи!
- Спасибо
- Не нравится
Сергей 05 Окт 2007
Я, конечно, могу ошибаться, но у тебя как я понял не работают те приборы, которые подключены через регулировочный резистор (тот, что регулирует яркость свечения приборки). Попробуй пошевелить его или проверить контакт на нем. Мож чего получится. (где он находится на ВАЗ 08 – увы не знаю). Вам лучше знать.
+проверь контакт на кнопке включения габаритов. Удачи!
+1
Ай длин, точно, вообще забыл про него, проверь его, или сними с него клему и замкни ее.
А вот осветители номера, это уж отдельная проводка, там тестером мерь и если что, меняй лампы.
- Спасибо
- Не нравится
ktotam 09 Окт 2007
- Спасибо
- Не нравится
Roman22 10 Окт 2007
Лазил, лазил, выяснил что регулятор не работает, разобрал, там отпаялась перемычка, обрадовался, припаял, сегодня поставил, нифига. заметил дымок (то ли при габаритах, то ли при ближнем, то ли при включенном зажигании, то ли при их комбинации), вырубил все. клему от регулятора разобрал, стал её замыкать, опять при какой то комбинации заискрило, потом где то глубже щелкнуло, теперь не искрит. Панель так и не моргнула ни разу. Выводы: при рабочей панели где то коротнуло, пошел ток через регулятор то ли больше толи не туда пошел, он перегрелся и отпаялся (искусственный интелект говорят еще не придумали). Знатоки, внимание вопрос: правильный ли вывод, если нет то какой правильный, в обоих случаях что делать куда лезть, если у кого есть подробная электрическая схема освещения панели (от какой ножки в блоке предохранителей, какой провод, в какой штекер идет) прошу выложить тутс.
Всем спасибо, жду помощи.
У меня было что-то подобное, горел предохранитель этой самой подсветки и еще чего-то на эт. предохранителе висит, ставлю новый. пред. проезжаю 20метров приборка гаснет опять, долго и@ался не мог понять в чем косяк, воткнул вместо преда. БОЛТ и всё прояснилось, задымил провод что идет в капоте на фонарик, вырезал его короче, всеравно фонарика нет.
- Спасибо
- Не нравится
Сергей 10 Окт 2007
Лазил, лазил, выяснил что регулятор не работает, разобрал, там отпаялась перемычка, обрадовался, припаял, сегодня поставил, нифига. заметил дымок (то ли при габаритах, то ли при ближнем, то ли при включенном зажигании, то ли при их комбинации), вырубил все. клему от регулятора разобрал, стал её замыкать, опять при какой то комбинации заискрило, потом где то глубже щелкнуло, теперь не искрит. Панель так и не моргнула ни разу. Выводы: при рабочей панели где то коротнуло, пошел ток через регулятор то ли больше толи не туда пошел, он перегрелся и отпаялся (искусственный интелект говорят еще не придумали). Знатоки, внимание вопрос: правильный ли вывод, если нет то какой правильный, в обоих случаях что делать куда лезть, если у кого есть подробная электрическая схема освещения панели (от какой ножки в блоке предохранителей, какой провод, в какой штекер идет) прошу выложить тутс.
Всем спасибо, жду помощи.
У тебя походу в самой приборке что то замкнуло.
- Спасибо
- Не нравится
maikl 12 Окт 2007
- Спасибо
- Не нравится
Fantomas 17 Окт 2007
- Спасибо
- Не нравится
Сергей 17 Окт 2007
Купил своего коня в августе 2005. (Ваз 2115)
Через год начали перегорать лампочки подсветки приборов в панели. Ездил не менял. Спидометр перестал подсвечиваться вообще. Летом разобрал щиток приборов, сгорело шесть лампочек!
Кто нибудь сталкивался с таким?
Да бывает такое, купи osram или narva, больше неперегорят, можно 2,3 ватт, поярче будет.
- Спасибо
- Не нравится
ktotam 22 Окт 2007
У тебя походу в самой приборке что то замкнуло.
сегодня отсоединил от приборной панели оба шлейфа, включил зажигание (не заводил), и попробывал замыкать провода идужие на регулятор освещения, коротит, дело не в приборке, куда лезть дальше?
- Спасибо
- Не нравится
Сергей 23 Окт 2007
сегодня отсоединил от приборной панели оба шлейфа, включил зажигание (не заводил), и попробывал замыкать провода идужие на регулятор освещения, коротит, дело не в приборке, куда лезть дальше?
Значит дым шел не из приборки, а в этом районе. Замкни опять регулятор, включи свет и нюхай в панели, истина где то рядом. Видимо дым просто через панель вышел, я думаю в районе кнопок смотреть надо, ну короче в самой панели. Возможно там где сигналка подключена.
Не горит подсветка панели приборов ваз 2109
- Спасибо
- Не нравится
ktotam 03 Окт 2007
Здравствуйте!
При включении габаритов, ближнего, дальнего света, панель не подсвечивается (ни панель приьоров, ни клавиша габаритов/ближнего света, ни панель печки), но горит зеленая лампочка (что работают световые приборы) и при дальнем синяя лампочка (что включен дальний свет). Просмотрел книжку вдоль и поперёк, потом ещё по диагонали, кроме электрической схемы самой панели, и как устранить неисправность типа -“если не горит лампа, то замените её”, я ничего не нашел. Плату прозвонил, лампочки проверил/заменил, что делать?
Может есть датчик какой? Или может дело в кнопке? Обрыв не может образоваться сам по себе.
- Спасибо
- Не нравится
molotok1 03 Окт 2007
была схожая проблема, но у меня еще и задняя подсветка номера не работала, в итоге просто предохранитель сгорел (визуально был цел)
- Спасибо
- Не нравится
Сергей 04 Окт 2007
Этот предохранитель похоже, ты посмотри, у тебя габариты по одному борту работать тоже недолжны.
- Спасибо
- Не нравится
BAHEK 04 Окт 2007
Этот предохранитель похоже, ты посмотри, у тебя габариты по одному борту работать тоже недолжны.
при4ем, на скока я помню, правая сторона должна потухнуть. у миня такая шняга тож была.
- Спасибо
- Не нравится
IrbisW 05 Окт 2007
Габариты работают. А вот подсветка номера и пр.панель не подсвечивается(или освещается) а все лампачки вроде пашут ближ, дальн свет и тд. может просто не знаю где она вкл эта посветка панели)) вроде когда свет вкл.
напрягает ночью. панели не видно, да ещё и знаешь то что номер не освещается(((
Значит предохранители?
- Спасибо
- Не нравится
Сергей 05 Окт 2007
- Спасибо
- Не нравится
ktotam 05 Окт 2007
Сегодня по вашему приказу проверил габариты.
Габариты-фары работают
Габариты-фонари работают
Освещение номера работает
Ваши мнения.
- Спасибо
- Не нравится
Сергей 05 Окт 2007
Сегодня по вашему приказу проверил габариты.
Габариты-фары работают
Габариты-фонари работают
Освещение номера работает
Ваши мнения.
