Чем проверить напряжение в автомобиле

Содержание

Куда и как утекает ток в автомобиле

Против утечки тока бессильны любые, даже самые новые, самые совершенные и только вчера заряженные аккумуляторы. Они разряжаются из-за всевозможных лазеек, через которые убегает ток. Таких мест можно отыскать в машине великое множество. Периодическая зарядка батареи при наличии утечек лишь немного упрощает жизнь – автомобиль можно заводить и даже ездить, но, увы, не оставлять без движения на длительный срок.

Во время простоя машины при выключенном зажигании все работающие потребители получают электроэнергию от штатного аккумулятора. Генератор на заглушенном моторе не работает, а значит, в батарее запас энергии не восполняется. Чем больше энергии расходуют потребители, тем интенсивнее и быстрее батарейка садится. По этой причине почти все потребители во время стоянки машины дезактивируются – поворотом ключа в замке зажигания или кнопкой Stop.

По теме

На всех без исключения современных машинах защита от дурака реализована прямо на конвейере. К примеру, автомобили давно научились оповещать водителей о невыключенных фарах, самостоятельно гасить салонный свет, глушить музыку и даже ставить транспортное средство на охранную сигнализацию. Но полностью проблему не решает даже хитроумная электроника.

Так уж повелось, что отечественные водители не привыкли полагаться на инженеров. Сразу после покупки новенького автомобиля он обычно снабжается целым ворохом дополнительного электронного оборудования – нештатной сигналкой, парктрониками, борткомпьютерами, музыкой, видеокамерами, автономным обогревателем и прочими «плюшками» – разумеется, абсолютно кустарным и варварским способом с грубым вмешательством в бортовую проводку и некачественными соединениями проводов на скрутках. Это – первый и, пожалуй, главный источник проблем. Дополнительные потребители нередко не просто запитываются в обход замка зажигания, но и подключаются откровенно не туда, куда следует.

Сразу оговоримся: небольшой ток утечки в автомобиле есть всегда. Электроэнергию расходуют, к примеру, штатные часы и охранная система, а также блоки управления. Стандартная утечка во-многом определяется уровнем оснащённости конкретной модели. В случае с современными иномарками показатель может доходить до 50-80 мА. Для сравнения, всего одна галогенная фара потребляет около 500 мА. Нештатная сигнализация в активированном состоянии порой может высасывать до 100 мА. В целом же нормальное усреднённое значение тока утечки в «уснувшей» машине – в районе 70 мА.

Проверить уровень утечки тока и найти злостных пожирателей энергии может каждый. Для этого надо всего лишь вооружиться простейшим мультиметром или амперметром и ключом – чтобы открутить минусовую клемму с батареи.

Алгоритм проверки тока утечки очень прост. На мультиметре необходимо установить режим проверки силы тока (показания тока не менее 10 А). Один щуп подключается к минусу аккумулятора, а второй – к снятому с него минусовому разъёму. Теперь остаётся вынуть ключ из замка зажигания, закрыть все двери, проверить, не включен ли салонный свет, зажать концевик охранной системы под капотом и поставить автомобиль на сигнализацию. Спустя несколько минут (обычно не более 15-20) автомобиль полностью «уснёт» и на экране мультиметра установится уровень утечки тока, который многое поведает о состоянии бортовой сети. Если он ниже 80 мА, скорее всего, особых причин для беспокойства нет, если выше – нужно копать дальше и найти проблемный потребитель или брешь в его проводке.

Для этого вам потребуется доступ к блоку предохранителей. Начинать поиск пожирателей электричества лучше всего именно с тех из них, через которые идёт питание на нештатное допоборудование. Последовательно вынимайте и вставляйте обратно предохранители и следите за показаниями мультиметра. На проблемный участок укажет резкое уменьшение тока утечки.

По теме

Наиболее проблемные места, с которых обычно начинают проверку, – это сигнализация, музыка, концевики в дверях, подогревы кресел и стёкол, задние световые приборы. Если обнаружить утечку с помощью размыкания цепей не получилось, виновниками потерь могут быть силовые цепи стартера или генератора.

Куда же девается ток в проблемных цепях? Нередко он тратится на банальный нагрев проводников на участках с плохой изоляцией и на преодоление сопротивления на окислившихся контактах. Повреждение проводки вызывает короткое замыкание, что, в свою очередь, может привести к возгоранию автомобиля.

Бывает, что обнаружить утечку тока несмотря на все старания не выходит. В этом случае виновником проблем может быть генератор. При сильном износе щёточного узла, выходе из строя реле-регулятора или выпрямительных диодов этот компонент перестаёт нормально заряжать батарею. Последней не хватает заряда, возникает отрицательный баланс «заряд/разряд». Обнаружить поломку генератора несложно: на незаведённой машине на клеммах аккумулятора напряжение обычно составляет 12,6-12,9 В. При работе двигателя на холостом ходу показатель должен подниматься до 12,8-14,3 В при включенных потребителях. Если напряжение ниже – виновник беды найден.

Как проверить утечку тока на автомобиле обычным мультиметром

Расход энергии бортовой системой автомобиля даже при выключенном зажигании – нормальная ситуация для современного «умного» оборудования. Но если наутро или через неделю стоянки практически новый аккумулятор садится «в ноль», то самое время обратиться в сервисный центр или решить проблему самостоятельно, предварительно разобравшись, как мультиметром проверить утечку тока на автомобиле.

Что такое утечка и как она проявляется

Утечка – это незапланированный ток, который протекает в электрической цепи. В бортовой сети автомобиля он может быть вызван двумя причинами:

  • неисправность проводки и оборудования, нарушение их рабочего режима;
  • ошибки в монтаже проводки, оборудования или неправильная его настройка.

К первому пункту можно отнести перетирание проводки, замыкание оголенных проводов и контактов оборудования токопроводящими жидкостями (вода, пыль, электролит и пр.), поломка и выход из строя электроприборов. Причем поломка может быть частичной, лишь вызывающей повышенный потребляемый ток, к примеру, охранной системой или магнитолой. При этом визуально неисправность может и не проявляться или проявляться слабо.

Второй пункт обычно вызван неумелым монтажом или неправильной эксплуатацией электрооборудования. К примеру, при выключении зажигания не отключается обогрев стекол или музыкальный центр не переходит в спящий режим, продолжая питать усилитель мощности.

Во всех вышеперечисленных случаях происходит незапланированная утечка, которая вызывает ускоренный разряд аккумуляторной батареи. При этом скорость разряда может быть достаточно высокой. Нередки случаи, когда уже через сутки – двое, а то и наутро водитель не может завести автомобиль. А если оставить машину с такой неисправностью на неделю, то глубокий разряд АКБ может полностью вывести батарею из строя.

Основная причина, дающая повод бить тревогу, – подозрительно быстрый разряд аккумулятора при выключенном зажигании. Если автомобилист заметил, что наутро или даже через неделю стоянки аккумулятор плохо «крутит» или «не крутит» вовсе, то самое время проверить электрооборудование своего автомобиля на ток утечки. При этом найти и устранить проблему нужно как можно скорее, поскольку утечка – не только сложности с пуском двигателя, но и большая вероятность серьезной аварии – короткого замыкания, выхода из строя дорогостоящего оборудования, а то и возгорания.

Читать еще:  Электрический насос для перекачки топлива

Поиск и устранение неисправности

Самостоятельно проверить ток утечки на аккумуляторе автомобиля мультиметром несложно. Для этого совсем не обязательно обращаться в сервисный центр, поездка в который потребует и времени, и денег. Для проверки бортовой сети своими силами понадобится лишь гаечный ключ на 10 и мультиметр, способный измерять токи величиной не менее 3-5 А. Таким пределом измерения обладают если не все, то большинство авометров (тестеров), включая китайские.

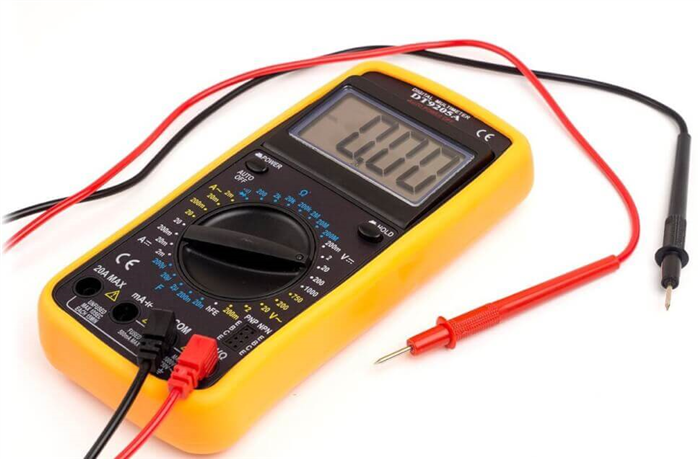

Эти приборы могут измерять постоянный ток до 10 А (слева) и 3 А (справа).

Измерение общего тока

Проверка утечки тока в автомобиле мультиметром производится путем измерения потребляемого от аккумулятора тока оборудованием авто при отключенном зажигании. Для этого необходимо произвести все манипуляции, которые выполняются при постановке автомобиля на стоянку: отключить потребители (фары, обогреватели, кондиционеры и пр.), выключить зажигание, активировать систему охраны, если она есть, и плотно закрыть все двери. Перед этим, конечно, нужно открыть крышку моторного отсека, где установлен аккумулятор. Дополнительно стоит опустить стекло в одной из дверей на случай, если манипуляции с АКБ вызовут случайное срабатывание дверных замков.

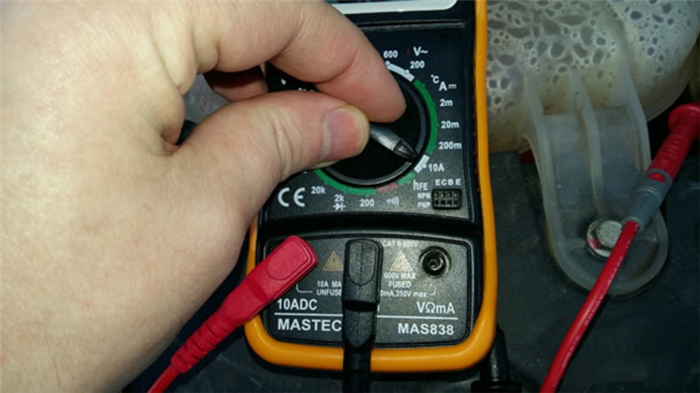

Прежде всего, необходимо правильно настроить мультиметр. От этого будет зависеть не только успех операции, но и жизнь измерительного прибора. Тестер включается в режим измерения постоянного тока, при этом предел измерения выбирается максимальным:

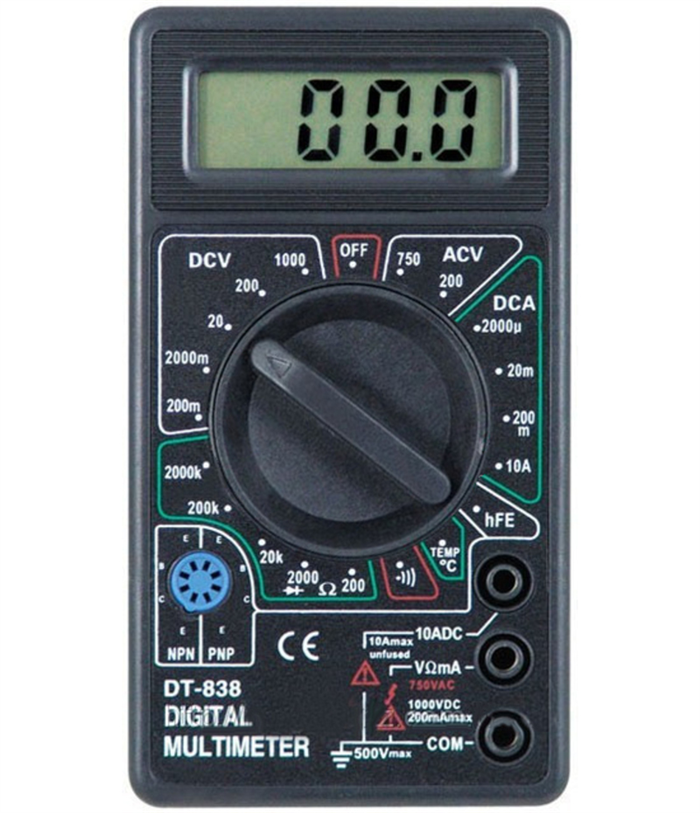

Этот тестер имеет максимальный предел измерения тока в 10 А, его и нужно выбрать.

Далее от АКБ отсоединяется одна из клемм, между сброшенным проводом и клеммой включается уже настроенный мультиметр. Чтобы не держать щупы тестера руками, их можно оснастить зажимами «крокодил». После подключения мультиметра включать какое-либо бортовое оборудование нельзя, поскольку ток, потребляемый этим оборудованием, может превысить максимальный предел измерения тестера. В результате тестер просто сгорит.

Зажимы типа «крокодил», надетые на щупы тестера, оставляют руки свободными.

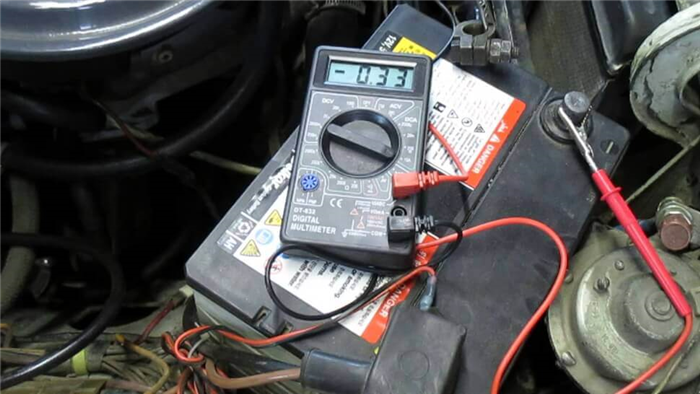

На фото выше прибор показывает 0,33, что на пределе измерения 10 А соответствует току 0,33 А или 330 мА. Теперь самое время выяснить, какой ток утечки вообще допустим. Согласно рекомендациям специалистов, нормальным током утечки в автомобиле считается:

  • до 50 мА — авто со штатным электрооборудованием;
  • до 80 мА — авто с дополнительным оборудованием (сигнализация, магнитола, навигатор и пр.).

Так, 330 мА, которые отображает прибор, очень много. При таком токе утечки 60-ти амперный аккумулятор с трудом провернет стартер после выходных и полностью разрядится менее чем через неделю стоянки.

Теперь нужно оставить все как есть и, не отключая прибор, подождать минут 5-10. Дело в том, что современное оборудование авто достаточно интеллектуально, некоторые узлы его могут переходить в режим пониженного энергопотребления не сразу после выключения зажигания. Прошло 10 минут, но ток не уменьшился? Похоже, с током утечки проблемы, и причину придется искать.

Поэтапное отключение потребителей

Прежде чем начинать разносить автомобиль на куски, имеет смысл проверить нештатное оборудование – то, что было установлено не на заводе-изготовителе. Это могут быть магнитолы, обогреватели, навигаторы, охранная система, дополнительные осветители и пр. Для локализации проблемы все нештатное оборудование поочередно отключается, при этом показания мультиметра постоянно контролируются.

Почему имеет смысл начинать поиск именно с нештатного оборудования? Просто потому что для него чаще всего не предусмотрено штатных мест подключения, а значит, каждый мастер «прикручивает» его туда, куда считает нужным. Прикрутили, к примеру, обогрев сидений или навигатор до замка зажигания и получили проблему. Соединили основное питание магнитолы с дежурным, питающим часы той же магнитолы, – еще одна проблема.

Но все нештатное оборудование отключено и проверено, а утечка есть. Придется продолжать поиски, но теперь надо отключать оборудование, установленное производителем. Работа довольно кропотливая, но необходимая. Впрочем, если знать, как проверить потребление тока на автомобиле без серьезных монтажных работ, то можно обойтись «малой кровью».

Оказывается, проще всего это сделать при помощи колодки предохранителей, которая есть в каждом автомобиле. Конечно, колодки на различных авто выглядят по-разному, но принцип работы у них один. Каждый из предохранителей отвечает за несколько вполне определенных потребителей. Каких конкретно, можно узнать, взглянув на электрическую принципиальную схему нужной модели авто.

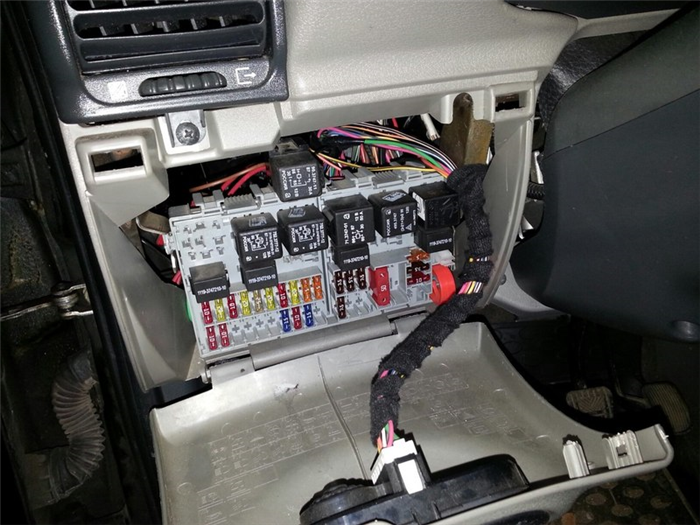

Вот так выглядит предохранительная колодка у LADA Kalina.

Определив, снятие какого предохранителя устраняет утечку, остается выяснить, какие узлы к этому предохранителю подключены и проверить исправность каждого из них. При этом нужно иметь в виду, что неисправность может крыться не только в самих узлах и оборудовании, но и в проводке (перетерлась о кузов изоляция проводов, соединительные колодки забиты пылью или залиты, ослаблены винтовые колодки и пр.).

Другие причины разрядки АКБ

Что делать, если водитель замерил потребляемый ток, и он не превышает нормы? Как было сказано выше, затрудненный пуск после длительной стоянки может быть вызван совсем не токами утечки. Среди самых распространенных причин этой проблемы могут быть:

  1. Большой саморазряд АКБ.
  2. Неисправность генератора.

Тестирование аккумулятора на саморазряд

Для выяснения состояния батареи ее нужно снять с автомобиля, начисто вытереть ветошью, смоченной сначала в растворе пищевой соды, потом в воде. Если батарея обслуживаемая, необходимо проверить плотность и уровень электролита в каждой секции (их всего 6). Затем аккумулятор полностью заряжается сетевым зарядным устройством до нормального напряжения (12,7 В без нагрузки).

Осталось оставить неподключенный аккумулятор на несколько суток и затем снова померить напряжение на клеммах. Если потеря напряжения составит более 0,2 В, то проблема в аккумуляторе. Придется покупать новую батарею или попытаться восстановить испорченную хотя бы на время, обратившись к соответствующим специалистам. Если же АКБ «держит», то либо проблема устранена (к примеру, была долита в полусухие банки вода), либо вопрос в другом.

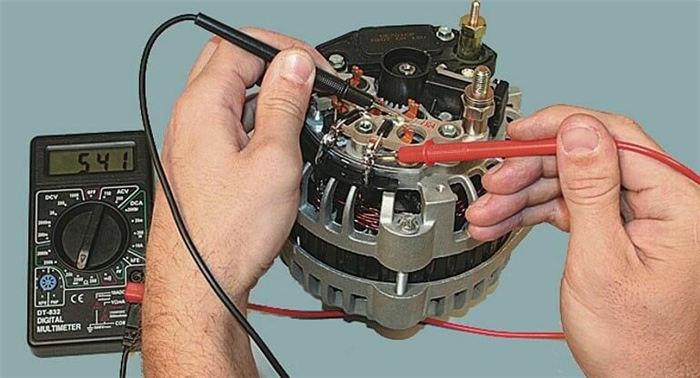

Проверка работоспособности генератора

Проблема может оказаться и в генераторе, который просто не заряжает батарею при запущенном двигателе. Конечно, практически каждый автомобиль имеет аварийный индикатор, который загорается, если батарея не заряжается. Но он может и обмануть, если, к примеру, ток зарядки есть, но он слишком мал. В этом случае АКБ не в состоянии восполнить энергию, затраченную на пуск мотора, а при включении мощной нагрузки (фары, обогреватели и т.п.) может даже начать разряжаться.

Для проверки исправности генератора понадобится все тот же тестер (мультиметр), но теперь работающий в режиме вольтметра постоянного тока.

Переключатель мультиметра нужно установить на постоянное напряжение, предел измерения – не ниже 20 В.

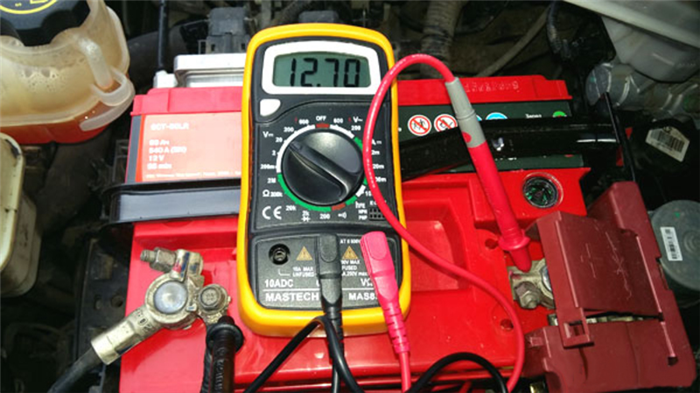

Прежде всего, необходимо замерить напряжение на клеммах АКБ при выключенном зажигании. Для примера пусть оно будет равно 12,7 В (батарея полностью заряжена).

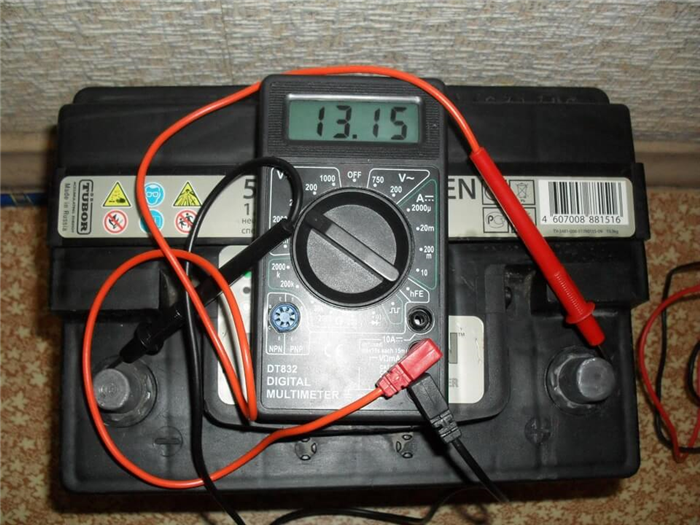

Напряжение на АКБ при выключенном зажигании (используется мультиметр другого типа).

Теперь нужно запустить двигатель на холостых оборотах, а все потребители (фары, магнитола, обогреватели и пр.) выключить. Напряжение на клеммах аккумулятора должно подняться до 13,8 – 14,5 В (зависит от степени заряженности батареи).

Напряжения на батарее достаточно для ее зарядки при отключенных потребителях.

Теперь нужно подключить энергоемкие потребители – фары, печку/кондиционер, обогрев стекол/сидений, магнитолу и т. д. напряжение на клеммах АКБ должно «просесть» до отметки 13,5-13.7 В.

Читать еще:  Форд транзит на автомате

Генератор справляется с нагрузкой и продолжает заряжать АКБ.

Если оно ниже, то генератор не справляется с нагрузкой, и придется заняться его ремонтом. Но это уже совсем другая история.

Никогда не проверяйте исправность генератора отключением АКБ при запущенном двигателе. Этот метод годился лет 30 назад, когда все электрооборудование машины состояло из километра провода и пяти реле. Современная электроника автомобиля такого эксперимента не простит. Кроме того, простое «скидывание» клеммы не укажет на неисправность, если генератор работает, но его напряжения недостаточно для зарядки аккумулятора.

Как проверить автомобиль мультиметром

В этот раз расскажем, как и зачем перед покупкой нужно проверить авто мультиметром. Методами можно пользоваться прямо при встрече с продавцом и осмотре автомобиля. Чтобы дело шло быстрее, потренируйтесь накануне на машине друга или знакомого.

Прежде всего, мультиметр нужен затем, чтобы вовремя заметить утечку тока на машине. Из-за нее двигатель может работать неровно, выбросы станут более пахучими. Проводка может замкнуть, что выведет из строя магнитолу, электронный блок управления и другие приборы. Или железный конь просто не заведется.

Содержание

Как проверить утечку тока на б/у автомобиле мультиметром

Проверка включает в себя:

    • Заглушите мотор, выньте ключ. Закройте двери, но откройте стекла — аккумулятор будет работать непостоянно, машина может закрыться на центральный замок.
    • Убедитесь, что дополнительная подсветка, магнитола отключены.
    • Снимите «минусовую» клемму с АКБ.
    • Положите один щуп между «минусовой» клеммой и отрицательным выводом аккумулятора — прибор покажет значение тока утечки.

Нормальный показатель — 15-70 мА. Если цифры больше и вы с продавцом располагаете временем, попробуйте найти причину. Для этого также подключите мультиметр , после чего начните один за другим вынимать реле и предохранители.

Показания пришли в норму — вы нашли причину утечки тока. Возможно, дальше потребуется ремонт или замена детали, а то и всей проводки. Можете уверенно просить у продавца авто скидку или совсем отказаться от покупки.

Причин утечки может быть несколько. К ней могут быть причастны:

  • аккумулятор;
  • датчики;
  • высоковольтные провода;
  • генератор.

Каждый элемент можно проверить с помощью мультиметра.

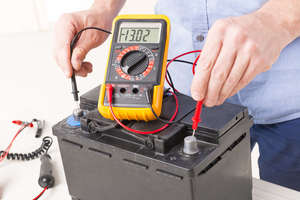

Как проверить аккумулятор автомобиля мультиметром

Проверка аккумулятора автомобиля мультиметром включает в себя подключение сразу двух щупов. Мотор перед измерением также заглушите.

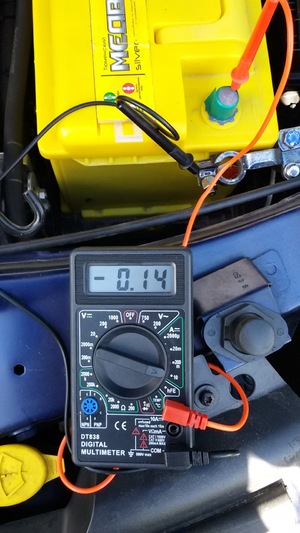

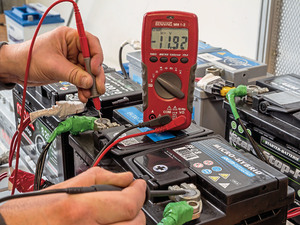

Красный щуп прислоните к «плюсовой» клемме, черный — к «минусовой». Если перепутаете — не страшно, прибор покажет актуальные цифры, просто со знаком минус.

Смотрите на экран прибора. Нормальный заряд аккумулятора колеблется в районе от 12,6 до 12,9 вольт.

Работу АКБ можно проверить также с запущенным мотором. При такой проверке аккумулятора автомобиля мультиметром вы также узнаете, как аккумулятор работает в паре с генератором, а также исправен ли регулятор напряжения.

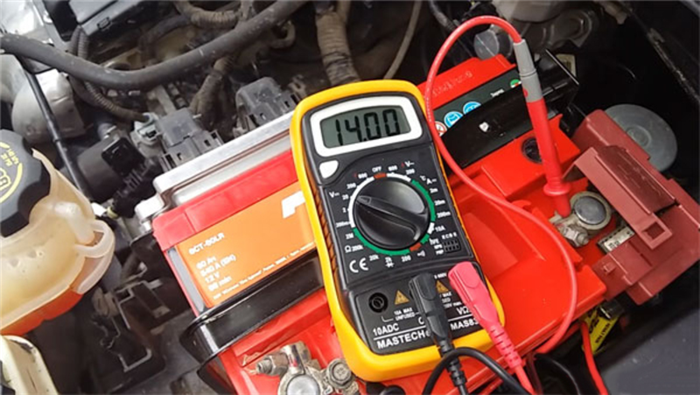

Нормальные цифры при работающем двигателе — 13-14 вольт. Если мультиметр показывает меньше — аккумулятор нужно зарядить, или есть утечка тока.

Помните: мультиметр покажет заряд АКБ, но не расскажет о его работе исчерпывающе. Для этого существуют другие устройства. Например, нагрузочная вилка.

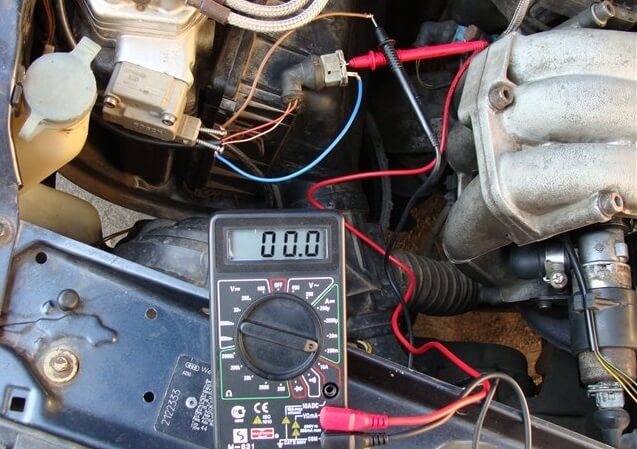

Как проверить датчики автомобиля мультиметром

Причиной «смерти» аккумулятора, скачков напряжения, ненужных значений на панели приборов могут быть различные датчики в машине. По опыту автомобилистов, чаще всего вызывают проблемы 5 видов датчиков:

Понять, где они располагаются, вы можете из инструкции к машине, на сайтах автолюбителей, различных форумах.

Для проверки датчиков автомобиля мультиметром вам понадобится также информация о показателях напряжения в норме именно для вашего авто. Ее также можно найти в инструкции или в интернете.

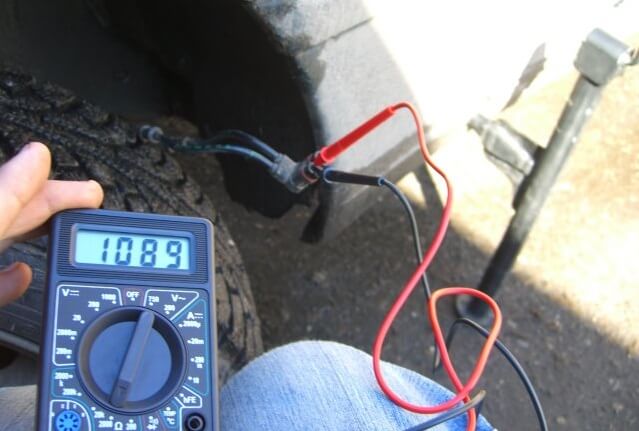

Датчик ABS

Его проверяют по двум параметрам: напряжению и сопротивлению.

Чтобы начать измерение, выберите на мультиметре соответствующий режим. Если вы хотите узнать показатель сопротивления, для большинства норма – 1,2-1,8 кОм. Подключите прибор к датчику и начните замеры. При этом пошатайте провода, идущие к элементу. Если цифры на экране меняются и становятся выше или ниже нормы – с датчиком проблемы.

С измерением напряжения чуть сложнее – сделать это можно только с помощью домкрата или в автосервисе на стенде. Нужно раскрутить колесо автомобиля до 40-50 оборотов в минуту и следить за показаниями мультиметра. На любой машине он должен выдать 2 вольта.

Датчик коленвала

Важный элемент — без него машина вообще не запустится, или ехать на ней вы не сможете. Если визуально он кажется исправным, возьмитесь за мультиметр. Подключите прибор к датчику и измерьте сопротивление. Норма, как правило, от 550 до 750 Ом. Но обязательно проверьте, актуальны ли эти цифры для автомобиля, который вы смотрите.

Кислородный датчик

Определяет, остался ли кислород в выхлопных газах. Перед замерами также осмотрите его – возможно, он поврежден и мультиметр вообще не понадобится. Тогда элемент нужно просто заменить.

Если все в порядке, измерьте, как с датчиком ABS, напряжение и сопротивление. Алгоритм тот же. Заводите машину и наблюдайте за прибором. После пуска на экране высветятся цифры 0,1-02, вольта. Машина прогреется – прибор покажет до 0,9 вольт. Не заметили, что показатель изменился – датчик, скорее всего, неисправен.

Если проверка напряжения прошла успешно, узнайте показатели сопротивления. Норма колеблется от 10 до 40 Ом.

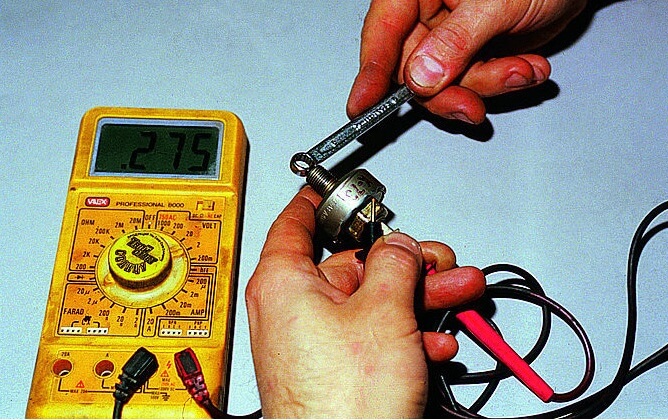

Датчик детонации

Определяет ударную волну при сгорании топлива. Показатели сопротивления у него на каждой машине индивидуальные – ищите информацию в разных источниках.

С напряжением чуть проще. Сначала снимите датчик. Щуп с плюсом подключите к сигнальному проводу, «минусовой» — к массе, ближе к крепежному болту. Дальше самое интересное – ударьте датчиком о стену, стул или стол. Только так мультиметр зафиксирует показатель напряжения. Норма на большинстве авто – от 30 до 40 милливольт.

Датчик скорости

Перед замерами обязательно осмотрите элемент. Возможно, он просто окислился или оплавился.

После подключайте мультиметр и измеряйте. Порядок действий тот же, что с датчиком детонации.

Единственное – ударять им обо что-либо не нужно. Можно просто повращать или потрясти. Если мультиметр вообще не покажет напряжения – датчик неисправен.

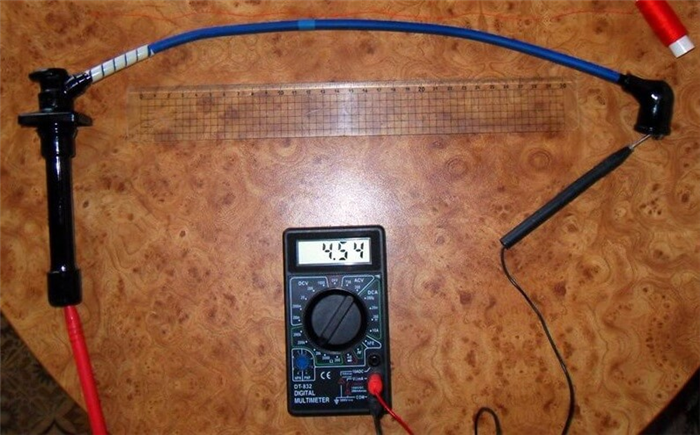

Как проверить высоковольтные провода на авто мультиметром

Если вы ощущаете потерю мощности авто, видите повышенный расход топлива, машину трясет, а холостые обороты плавают — пора проверить высоковольтные провода. Точнее — измерить в них сопротивление. Запоминайте порядок действий:

  • отсоедините провода от машины или отключите один провод с двух сторон;
  • включите прибор в режим омметра и прислоните щупы к обеим сторонам провода.

Нормальный показатель сопротивления 6-10 кОм. Если прибор показывает меньше, вплоть до нуля, не пугайтесь. На цифры мультиметра влияет множество факторов, например:

  • качество изоляции проводов;
  • длина;
  • наличие микроповреждений;
  • тип проводов.

Если показатели вашей машины выходят за пределы нормы, лучше обратитесь в автосервис, где сопротивление измерят профессиональными и более точными приборами.

Как проверить мультиметром генератор на машине

Проверка генератора происходит аналогично замерам показателей других элементов авто, из-за которых происходит утечка тока.

  • Традиционно выключаете зажигание, вынимаете ключ, выключаете магнитолу и прочее.
  • Подключаете мультиметр к аккумулятору.
  • Замеряете напряжение. Полностью заряженная батарея выдаст от 12,5 до 12,9 вольт.
  • После этого заводите двигатель, включаете подогрев стекол, сидений, «печку», ближний свет.

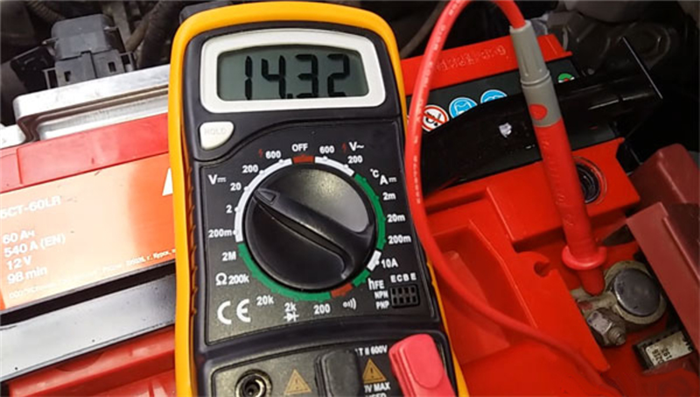

И снова измеряете напряжение. Норма — 13-14 вольт. Максимум — 14,8 вольт. В этих случаях генератор работает, как часы. Если мультиметр показывает цифры меньше, генератор не заряжает батарею. Значит, готовьтесь выложить приличную сумму за замену или ремонт агрегата.

Вместо послесловия

При покупке машины с пробегом полезно знать, как найти утечку тока и понять ее причину. Берите мультиметр на осмотр машины — спасете себя от неприятных сюрпризов, вроде внезапно севшего аккумулятора, скачков напряжения или сгоревшей проводки.

Читать еще:  Шаровая опора форд транзит

С той же целью проверяйте историю автомобиля. Сделать это можно прямо во время беседы с продавцом. Удобно воспользоваться сервисом «Автокод» — промониторите информацию сразу в 13 источниках: ГИБДД, РСА, ЕАИСТО, банках, налоговой и других службах. Проверка займет 5 минут.

После вы узнаете реальный пробег, количество владельцев, историю штрафов, а также информацию об угоне, участии в ДТП, ограничениях на регистрацию авто и многое другое. Будьте бдительны!

Полностью изучив онлайн-отчет, все же стоит внимательно приглядеться к техническим нюансам авто при покупке. А если вы не уверены в своих знаниях, или выехать на осмотр не предоставляется возможности, закажите услугу выездной проверки. Мастер проведет диагностику за вас и сделает подробное заключение с профессиональной точки зрения.

Проверяем АКБ автомобиля с помощью мультиметра правильно

Иногда зимой у автолюбителей возникают проблемы при запуске авто. Это происходит из-за плохого влияния отрицательных температур на жидкость, залитую в аккумуляторную батарею (электролит). Чтобы избежать неприятностей приходится с определённой периодичностью контролировать емкость аккумулятора. Рассмотрим, как проверить аккумулятор автомобиля мультиметром.

Способы проверки заряда АКБ

Существует несколько способов проверить зарядку аккумулятора. Некоторые можно осуществить при помощи специально разработанных для этого устройств. А в некоторые батареи даже встроено такое приспособление.

Существующие способы померить заряд АКБ:

  • проверка при помощи встроенного в автомобильный аккумулятор специального индикатора;
  • использование «нагрузочной вилки»;
  • измерение обычным мультиметром.

Как определить напряжение по встроенному индикатору

Современные автомобили уже оборудованы встроенными индикаторами, которые могут помочь хозяину авто узнавать в любой момент о текущем состоянии заряда.

Впервые такие аккумуляторы вышли с конвейеров японских автоконцернов. Определить степень зарядки помогает специальное «зелёное окошко», которое и является индикатором.

Другое его название гидрометр. Цвет окошка зависит от степени заряженности:

  • зеленый – заряжен;
  • серый либо белый – емкость потеряна;
  • черный – АКБ разряжена до конца, уровень электролита ниже критического.

Если в машине стоит аккумулятор с индикатором, то делать замер заряда мультиметром или «нагрузочной вилкой» нет смысла.

Стоит отметить, что аккумуляторы такого типа стоят недешево. В некоторых случаях цена увеличивается примерно на треть. Не каждый автолюбитель готов переплачивать за такую батарею.

Тогда подойдут другие методы измерять заряд аккумулятора.

Проверка напряжения нагрузочной вилкой

Нагрузочная вилка считается сегодня инструментом слегка устаревшим. Встретить ее чаще всего можно на станциях технического обслуживания, чем у частных автовладельцев. Тем не менее, такая проверка получается наиболее верная и профессиональная.

Нагрузочной вилкой называют определенный инструмент, который с особой точностью позволяет установить уровень неисправности аккумулятора. В нем объединены мультиметр и нагрузочное сопротивление.

  • устройство соединяется с клеммами АКБ, при этом возникает ток короткого замыкания. Это своего рода имитация работы стартера. При отсутствии нагрузки батарейка вырабатывает 12,7 Вольта, с нагрузкой – гораздо меньше;
  • далее нужно считать показания прибора. Они покажут, на каком уровне будет находиться заряд в момент, когда владелец заведет машину.

Ещё один нюанс, который нужно учесть при измерении таким способом: проверять напряжение желательно при температуре батареи 20-25 градусов и не делать это очень часто. В противном случае можно потерять большую долю емкости.

Такой способ надежный и достоверный. Единственный его минус в том, что нагрузочная вилка практически не встречается в обычном гараже у рядового автолюбителя. Для таких хозяев авто стоит подумать о том, как мультиметром проверить напряжение аккумулятора автомобиля.

Измерение заряда мультиметром

Мультиметром называют прибор способный замерить ампераж, напряжение, сопротивление и температуру у технических устройств.

Данные тестеры применяют не только, чтобы замеривать заряд АКБ машин. Они с высокой точностью могут определить напряжение в батарее шуроповертов, ноутбуков и телефонов.

Например, многие устройства IPHONE работают на литий-ионных АКБ, которые очень удобно тестировать электронными японскими мультиметрами компании Sanwa или китайскими DT-830b.

Для современных владельцев авто это практически идеальный вариант. Стоимость такого прибора вполне приемлемая. Особенно удобно пользоваться теми моделями, которые оснащены электронными табло.

Такой точности, как при первом и втором способе проверки не будет. Однако померить заряд, когда это необходимо и сориентироваться в дальнейших действиях, вполне возможно.

Как пошагово замерить напряжение мультиметром на аккумуляторе автомобиля:

  1. Необходимо при помощи соответствующих проводов подключить мультиметр. Тестер должен работать в режиме «вольтажа» (замера напряжения). Для этого его устанавливают на уровень 20Вольт.
  2. Специальными металлическими щупами, которые расположены на проводах, прибор прикладывается к клеймам батарейки (щуп красного цвета – к плюсу, черный – к минусу). В редких случаях провода бывают одинакового цвета.
  3. Далее на электронном табло должны появиться данные замеров.

Для удобства автолюбителей разработана специальная шкала значений, помогающая по данным тестера определить степень заряженности батареи:

  1. Более 12,7Вольт – батарейка полностью заряжена.
  2. Если значения в диапазоне от 12,1 до 12,5Вольт, то батарея заряжена наполовину.
  3. В случае значений меньше 11,7Вольт – АКБ сильно разряжена.

Исходя из представленных параметров, можно сделать вывод, что значения напряжения на приборе менее 12,7Вольт, показывают частичную заряженность АКБ. В случаях, когда мультиметр показывает менее 11,7Вольт, аккумулятор стоит поставить на зарядку.

У любой машины постоянно происходит минимальная утечка тока (в пределах 50-80 мА.). В частности:

  • на охранную сигнализацию расходуется 25-25мА;
  • контроллер у системы впрыска забирает 5мА;
  • магнитола автомобиля расходует 3мА;
  • приборная панель с блоком центрального замка также забирает часть тока.

В результате все вместе разряжает АКБ в пределах 60мА. Эти затраты не являются для батареи критическими и её можно эксплуатировать еще несколько лет. Другое дело, если расход составит более 60-80 мА, то батарейка быстро разрядится.

Технология замера утечки тока

Как проверить аккумулятор, с целью определения утечки тока, тестером:

  1. Автомобиль предварительно готовится к проверке. Для этого отключаются магнитола, габариты, свет в салоне авто.
  2. Следом в разорванную цепь подключается амперметр и снимаются данные.
  3. В случае обнаружения амперметром тока утечки, нужно поочередно вытащить и поставить на место в строгом порядке ряд предохранителей и реле. Это позволит понять, в какой цепи происходит утечка. После этого ток должен нормализоваться.

Для того, чтобы правильно при помощи тестера научиться определять утечку тока, рекомендовано следующее видео:

Быстрая проверка показателей аккумулятора

В ряде случаев владельцам авто совсем некогда заниматься отсоединением АКБ от машины, а также «копаться» с освещением и приборной панелью. Такие хозяева машин определяют уровень зарядки АКБ без ее снятия, прямо под капотом.

Этот процесс выглядит следующим образом:

  1. Когда произошло замирание машины после выключения мотора, мультиметр подключают к АКБ по схеме: плюс к «+», минус соответственно к «минусу». Стоит учитывать, что показатели будут с незначительными отклонениями. 12,7Вольт – показатель нормы.
  2. Затем машина заводится. Когда мотор заработает, напряжение поднимется до 14,7Вольт.
  3. Рекомендовано проверить еще с нагрузкой (внешнее освещение, обогрев окон, средний режим печки). В таком случае норма – 14,6Вольт.

Измерить напряжение аккумулятора автомобиля мультиметром – задача посильная даже начинающему автолюбителю. Позволить себе дорогой аккумулятор, оснащенный специальным индикатором, может не каждый.

Практичным и универсальным вариантом считается измерение заряда АКБ мультиметром. Этот прибор, с говорящей приставкой «МУЛЬТИ», позволяет измерить не только напряжение, но и силу тока. Кроме того, мультиметр может пригодиться и для другой электротехники, включая телефоны, ноутбуки, шуруповерты. Помните, что приобретать такой прибор лучше у проверенных производителей в специализированных магазинах.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
