Чистка форсунок гбо 4 поколения

Как почистить и отрегулировать штоковые газовые форсунки 4 поколения ГБО типа Valtek

Последнее обновление — 11 октября 2019 в 18:13

Эксплуатируя автомобили на газовом топливе, водители часто сталкиваются с некорректной работой или поломками ГБО. Эффективность работы данного оборудования во многом зависит от исправности газовых инжекторов. Их эксплуатация проходит в условиях воздействия высоких температур, а иногда и некачественного топлива.

Владельцам транспортных средств, работающих на газе рекомендуется знать, как проводится ремонт, чистка и регулировка газовых форсунок ГБО 4 поколения своими руками. Это поможет в некоторых ситуациях и сбережет материальные средства.

Общие сведения

Газовые форсунки – это специальные узлы ГБО, которые отвечают за дозировку горючего, по сути, являясь скоростными клапанами. Благодаря их исправной работе, обеспечивается необходимое соотношение газо-воздушной смеси в ДВС. Такие механизмы начали применять в 4 поколении ГБО.

Одними из самых популярных являются штоковые модели от компаний Valtek (Вальтек), Rail (Реил), Digitronic (Диджитроник), OMVL (ОМВЛ), Lovato (Ловато). Несомненный плюс их в том, что они легко поддаются ремонту, который заключается в промывке, замене ремкомплекта и регулировке, в отличии от неразборных инжекторов как BRC (БРС), Barracuda (Барракуда) и им подобных.

Признаки и возможные причины неисправностей

Симптомами неисправности одного или нескольких инжекторов могут являться:

  1. высокий расход топлива;
  2. ухудшение динамических характеристик машины;
  3. неустойчивая работа двигателя, троит ДВС (не работает одна или пара форсунок);
  4. провалы при нажатии на педаль газа;
  5. сбои в работе различных датчиков, появление ошибок «Check engine» (например, МАП сенсора);
  6. стук в форсунках (громко работают «цокают»);
  7. утечки газа через инжекторы (льют/травят);
  8. авто перестаёт работать на холостом ходу, не включаются форсунки.

Причинами этому могут быть:

  • износ демпферных резиновых колец на штоках клапанов (из-за этого стучат форсунки);
  • выработка посадочного места (седла) клапана или его запорной резинки;
  • изнашивание штока (ещё его называют поршень, якорь) или гильзы (он же сердечник, цилиндр, колба);
  • заклинивание якоря в цилиндре;
  • ослабление упругости возвратной пружины поршня;
  • выход из строя электромагнитной катушки (соленоида);
  • нарушение целостности электропроводки.

Все перечисленные причины могут появиться естественным путём или из-за некачественных деталей, несвоевременности ТО газового оборудования, нарушения правил установки инжекторов. Так, например, не заменив вовремя фильтры ГБО, газовый конденсат (маслянистая жидкость, вода, грязь) могут попасть в форсунки, что может вызвать их подклинивание или ускоренный износ.

Также горизонтальное положение при установке, влияет на неравномерный износ (эллипсом) корпуса гильзы и штока. Да и банальное несоблюдение правил монтажа проводов (скрутки вместо пайки, перепутывание, ненадлежащее крепление), со временем может вызвать проблемы.
Так или иначе, но форсунки такого типа редко доживают до 70 тыс. км. пробега без ремонта (смены ремкомплекта). Всё зависит от условий их эксплуатации.

Как проверить работоспособность форсунок ГБО

Детально проверить газовые форсунки (время впрыска/открытия, пропускную способность) возможно лишь при подключении диагностического оборудования, а также после демонтажа всей рампы и проверке её на специальном стенде в условиях автосервиса. Либо собрать самодельный стенд.

Самостоятельно выявить какая форсунка не работает и наличие утечек (герметичность), возможно только путём поочерёдного отключения разъёмов/фишек и снятием шлангов с выходных штуцеров. Применять такие методы крайне не рекомендуется!

Пошаговый ремонт газовых форсунок ГБО своими руками

Чтобы отремонтировать форсунки ГБО 4 поколения тип Valtek или OMVL, для этого потребуется снять всю рейку в сборе:

  • перекрыть поступление газа на баллоне. Чтобы это сделать, нужно закрутить соответствующий кран мультиклапана;
  • завести двигатель на некоторое время, для выработки остатков топлива из системы;
  • отключить клеммы АКБ;
  • отсоединить шланги и электропитание;
  • открутив виброгасители, снять газовую рампу.

Разборка и промывка

Для того чтобы разобрать и промыть форсунку (рассмотрим на примере Вальтек type 30), нужно:

  1. ключом на 12 выкрутить калибровочные жиклёры/сопла снизу рампы;
  2. круглогубцами или отвёрткой снять стопорные кольца катушек;
  3. демонтировать катушки;
  4. вывинтить (ключ на 14) сердечники клапанов и вынуть из них поршеньки.

Далее нужно проверить на предмет износа: резиновые детали, сёдла клапанов и штоки с гильзами.

Важно! Если предполагается только чистка газовых форсунок, без замены деталей, собирать все элементы нужно обязательно на свои места не перепутав их. Также, в таком случае продлить жизнь форсункам поможет — если перевернуть просаженные запорные резинки на штоках.

Провести дефектовку деталей. Выявить продавленные резиновые кольца отбойники и уплотнители, также проверить на износ цилиндрики и якоря. На резинке клапана не должно быть больших углублений от седла. Седло тоже имеет свойство усадки со временем. Непригодные части отбраковать.

Затем почистить детали форсунок от грязевых отложений, сделать это удобно с помощью ветоши, ватных палочек. Применив очиститель карбюратора (карбоклинер), ацетон, бензин или другие подобные средства.
Резиновые изделия (если принято решение не менять), нужно снять, мыть их агрессивными веществами нельзя. Резина может разбухнуть от таких составов. По этой же причине чистить/промывать форсунки (неразборные) такие, как Hana (Хана), Barracuda (Барракуда), Brc (БРС) не желательно, хватает эффекта от такой очистки ненадолго, если вообще они будут работать после этого.

Читать еще:  Что будет если не поменять права

Выбор и замена ремкомплекта

Ремкомплект газовых форсунок, как правило, комплектуется только резинотехническими изделиями (РТИ), шток и пружина, на один инжектор или всю рампу. Также можно купить полный состав деталей (штоки с корпусами сердечников и возвратными пружинами в сборе). Бывает всё по отдельности. В среднем цена стандартного ремкомплекта на одну рейку составит около 500 рублей.

Основываясь на многочисленных отзывах водителей, для форсунок Valtek, а это и LPG Tech, GREEN GAS (Грин газ), Atiker (Атикер), WentGas (вентгаз), Tomasetto (томасетто), Yota (йота), Digitronic (Диджитроник) даже Lovato (Ловато), лучше всего подходят оригинальные ремкомплекты фирмы RAIL (Рейл).

Особенность р/к в том, что их поршень имеет отверстие в корпусе, данное решение снижает эффект шприца. Если выбор пал на другого производителя, стоит обратить внимание на отсутствие магнитных свойств металла деталей (такого быть не должно), размеры, вес.

Весь процесс замены заключается в сборке блока механизмов в обратном порядке:

  1. если поршни не менять, то извлечь из посадочных мест на штоках и заменить колечки (резиновые демпферы/отбойники);
  2. установить (новые/старые) якоря и возвратные пружины в гильзы;
  3. поменять уплотнительные кольца регулировочного винта хода штока, а также под катушкой и сердечником;
  4. вкрутить гильзы в рейку;
  5. одеть катушки, стопорные кольца.

Все уплотнители рекомендуется использовать один раз. Выпускные калибровочные дюзы/штуцеры на этом этапе устанавливать не нужно.

Как отрегулировать газовые форсунки

Регулировка газовых форсунок ГБО 4 поколения типа Valtek сводится к настройке хода штока для равномерного дозирования топлива.

Существует вариант тарирования, с помощью заводского или самодельного стенда для проверки и калибровки газовых инжекторов, такое оборудование имеется даже далеко не всех СТО.

Своими руками калибровка газовых форсунок выполняется прибором микрометр с насадкой/втулкой удлинителем и резьбой на ней соответствующей резьбе дозировочной дюзы, он же индикатор часового типа со шкалой деления 0,01 мм (комплектуется с глубиномерами, нутромерами).

Также потребуется источник питания 4-12 V (например, аккумулятор или блок питания), кусок провода с разъёмом к форсунке и кнопка для кратковременной подачи импульса, чтобы катушка инжектора не перегорела (помним, что сопротивление соленоида 1-3 Ом).

  1. закрепить микрометр на рампе;
  2. убедиться, что шток индикатора касается якоря инжектора;
  3. подать на катушку питание продолжительностью до 1 секунды (в идеале сначала нужно прогнать несколько циклов для прогрева и усадки демпфирующих колец);
  4. выставить значение на приборе 0;
  5. таким образом выполнить настройку хода плунжера. Вращая винт сердечника по часовой стрелке, зазор уменьшается, против часовой стрелки – увеличивается. Необходимо добиться одинаковых значений на всех клапанах.

Ниже представлена таблица калибровки хода якоря газовых форсунок Valtek, в зависимости от мощности силового агрегата:

ГБО. Секреты обслуживания газовых форсунок

Газовая форсунка – это узел ГБО, который обеспечивает дозированную подачу газа во впускной коллектор двигателя. Так как сжиженный газ в Украине встречается разного качества, газовые форсунки могут частично забиваться, из-за чего меняется их производительность. Вероятность того, что форсунки быстрее засорятся, возрастает у автовладельцев, которые:

во-первых, несвоевременно обслуживают ГБО;

во-вторых, устанавливают самые дешевые фильтры жидкой и паровой фракции газа;

в-третьих, заправляют машину самым дешевым газом.

В комплексе три этих фактора приводят к тому, что грязный газ, содержащий механические частички и маслянистые примеси, проходит через малоэффективные дешевые фильтры и частично откладывается на стенках каналов форсунки. Это, собственно, и ускоряет их загрязнение. Чтобы этого избежать, желательно исключить каждый из указанных факторов.

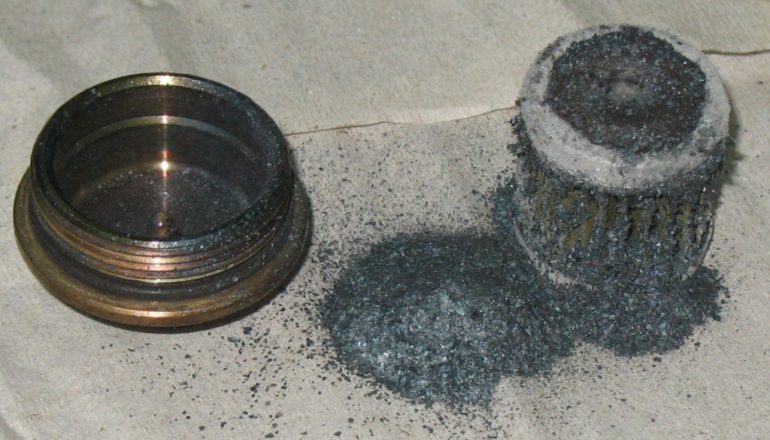

Газовые фильтры

Фильтры лучше покупать на СТО или у компании, которая устанавливала ГБО. Им не выгодно монтировать некачественные фильтры, поскольку это приведет к необходимости гарантийного, т.е. бесплатного, обслуживания или ремонта системы.

Наиболее эффективными в наших условиях эксплуатации являются фильтры паровой фракции Ultra 360° и фильтры с фильтрующим элементом из материала bulpren.

Фильтр паровой фракции газа Ultra 360° имеет отстойник для конденсата, высококачественный фильтрующий элемент (сменный). Патрубки к этому фильтру можно подсоединять под разными углами.

Место заправки

Важно правильно выбирать и место заправки автомобиля сжиженным газом. Дело в том, что на наших газовых заправках предлагается два типа сжиженного газа – автомобильный и технический (называемый еще бытовым). Первый отличается меньшим количеством примесей, что, собственно, и обеспечивает более долгую и надежную работу ГБО.

Но к сожалению, в Украине автомобильный газ не производят, его завозят в основном из Беларуси и продают на некоторых сетевых АЗС. Преимущество сетевых газовых заправок еще и в том, что их владельцы обычно более добросовестно относятся к обслуживанию заправочного оборудования, замене фильтров и т.д.

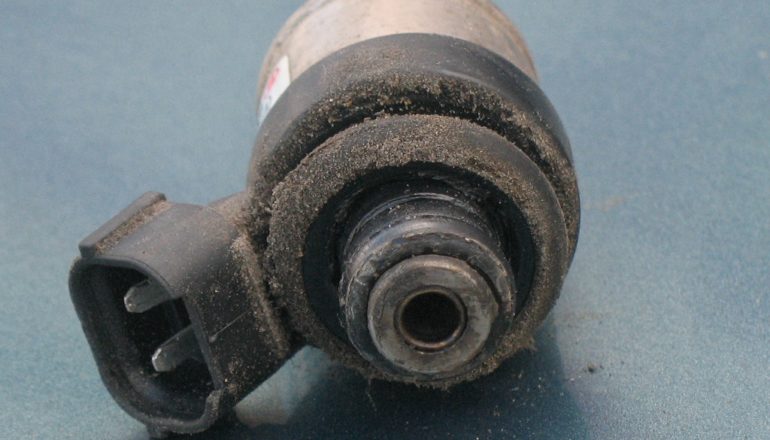

Последствия загрязнения форсунок

При загрязнении форсунок, ввиду их разного расположения и разного воздействия температур, они начинают работать по-разному, т.е. меняется их производительность. Если возникла такая разбалансированность, проблемы не заставят себя долго ждать. При небольшой разнице в подаче газа между цилиндрами провоцируется неустойчивая работа мотора, слегка повышенный расход газа.

Красная линия графика показывает об опасном снижении производительности одной из четырех форсунок.

Если же одна или две форсунки подают значительно меньшее количество газа, то электроника, руководствуясь показаниями лямбда-зонда, будет распознавать обедненную топливо-воздушную смесь и для ее нормализации будет увеличивать подачу топлива. Из-за этого два цилиндра с нормальными форсунками будут работать на обогащенной смеcи, что вызовет повышение температуры, подгорание клапанов и т.д. Поэтому вместо того чтобы получить высокий ресурс двигателя, обусловленный лучшей сохранностью свойств моторного масла при работе на сжиженном газе и более мягкой работой мотора, можно, наоборот, столкнуться с необходимостью преждевременного ремонта.

Читать еще:  Что значит национальное водительское удостоверение

Для исключения этого, форсунки требуется периодически проверять на специальном стенде. Разница их производительности не должна быть более 10%.

Стенд Дзагнидзе для проверки производительности газовых форсунок

Чистка форсунок

Чистка форсунок в зависимости от их конструкции может производиться как в разобранном, так и в собранном виде. В обоих случаях наибольший эффект достигается при чистке в несколько этапов, включающих промывку специальной жидкостью и ультразвуковую чистку на специальном стенде. Полный цикл обычно помогает выровнять производительность форсунок (тип Keihin-Barracuda-Hana), а при регулярных чистках (каждые 50–60 тыс. км.) довести их ресурс до пробега более 300 тыс. км. Форсунки Valtek и им подобные требуют проверки производительности раз в 20–30 тыс. км.

Тем, кто выбирает ГБО, стоит знать, что существует ряд дешевых форсунок, которые в процессе эксплуатации требуют большего внимания и больших объемов техобслуживания. К ним относятся изделия Valtek и им подобные. Эти форсунки после чистки нуждаются в калибровке. Форсунки OMVL из этой же серии не регулируются. Хорошо чистятся газовые форсунки Hana старого образца, которые сейчас недоступны. Тяжело отмыть от грязи изделия LandiRenzo.

Регулярная чистка позволяет исключить необратимые процессы старения отложений, в результате которых они уже не удаляются. Но стоит помнить, что самостоятельная чистка форсунок недопустима, так как вы не сможете гарантировать качество очистки и равномерность работы инжекторов после установки.

Как правильно чистить и заменять газовые форсунки

Газовая форсунка относится к техническим узлам ГБО и регулирует точность объема подаваемого в камеру сгорания силового агрегата метана или пропана, где после этого происходит сгорание газовоздушной смеси. Жидкий газ подается к редуктору, происходит испарение, и далее смесь подается под давлением к форсункам. То есть форсунки – это основной элемент подачи топлива в двигатель транспортного средства.

Основные параметры газовых форсунок

Форсунки, предлагаемые на рынке производителями, очень разнообразны по своему техническому исполнению и конструктивным характеристикам.

Основными и принципиально важными моментами при выборе этого элемента системы ГБО служат следующие моменты:

  • материал, из которого изготовлен корпус;
  • тип применяемого топлива;
  • напряжение, при котором работает катушка;
  • давление, вырабатываемое при работе и максимальное давление;
  • временной интервал, за который открываются элементы;
  • период закрытия;
  • диапазон температур, при которых работает движок;
  • диаметр выпускного штуцера снаружи;
  • размеры седла клапана;
  • вариации в размерах жиклеров газовых форсунок.

Важно учитывать каждую приведенную техническую точность, потому что каждое значение дает существенное изменение в работе комплекта ГБО и сильно влияет на корректную работу агрегата.

Выбор в зависимости от поколения ГБО или по торговой марке

Здесь все зависит от того, какого поколения выбрано ГБО, так как механизмы, заведующие доставкой топлива, имеют сильные различия в своей конструкции. Это необходимо учитывать при выборе модели, иначе при эксплуатации возникнут проблемы.

Разновидность поколений ГБО – это, в основном, условное соответствие пакета установки стандартам и типовому различию впрыска ДВС:

  • II поколение идет по стандарту Евро 2 и подходит карбюраторным моторам;
  • III и IV поколение для раздельно впрыска, то есть для инжектора;
  • V и VI поколение – это уже для движков с диагностическими и управленческими системами, основанными на применении электроники.

При ошибочном выборе комплектующих для разных видов поколения ГБО можно напрасно потратить средства и приобрести ненужные материалы. И тогда придется демонтировать поставленные газовые форсунки и купить новые, те которые непосредственно подходят.

Итак, чтобы не производить замену газовых форсунок, нужно покупать полный комплект для ГБО после IV поколения. А для более ранней версии можно выбирать форсунки на газ у тех производителей, кто выпустил систему ГБО, стоящую на авто.

А также, кроме технических характеристик, механизмы, регулирующие впрыск, отличаются по стоимости.

Более дорогие марки отличаются следующими моментами:

  • качество изготовления деталей;
  • применением материалов высокого качества;
  • точность проработки отдельных важных моментов;
  • большим жизненным ресурсом;
  • отличительной надежностью.

Думая о том, какие форсунки выбрать, лучше всего обратиться за консультацией в специализированный центр, где монтировали оборудование.

Неисправности в системе впрыска ГБО

Газовая форсунка ГБО, при сбое в работе в системе впрыска, вполне подлежит ремонту. Но для этого необходимо под рукой иметь ремкомплект газовых форсунок.

Так как правильную и слаженную работу всей системы ГБО задают именно форсунки, то надо научиться диагностировать их неисправности.

  • загрязнение форсунки;
  • нарушение баланса рейки;
  • обрыв цепи;
  • замыкание катушки;
  • электронные неполадки.

Причин может быть много, но если проигнорировать их и не среагировать вовремя, то можно ограничиться не просто заменой деталей механизма впрыска, а попрощаться со всем силовым агрегатом. Поэтому, в случае сомнений, в чем именно неисправность, лучше доставить автомобиль на электронный стенд, где механики подробно опишут поломки.

Возможно, все закончится выяснением того, как прочистить газовые форсунки, а может быть, понадобится расширенный ремонт. Но, в любом случае, это более выгодно с экономической точки зрения, нежели замена всего движка.

Хотя ГБО нового поколения уже оснащены системами, которые сами контролируют и диагностируют неполадки. Но все-таки, если автомобиль дооборудован газовой установкой, проведение осмотра самой системы – абсолютно не лишняя манипуляция. Бывает, что в ходе выяснения выплывают незначительные мелочи, которые, однако, могут привести к серьезным поломкам.

Также при покупке форсунок необходимо ознакомиться с отзывами на производителя и провести сравнительную характеристику цен на такие детали, так как дешевые детали могут послужить причиной больших проблем. Лучше всего, при возникновении любых вопросов относительно ГБО, обращаться на станцию, где специалисты смогут проконсультировать по работе системы ГБО.

Читать еще:  Тормозная камера с энергоаккумулятором камаз

На нашем сайте есть статьи про газовые форсунки фирм:

Чистка газовых форсунок своими руками

Автомобилями, работающими на сжиженном газе, сегодня никого не удивишь. Они встречаются так же часто, как и те, что работают на бензине. Установка газобаллонного оборудования даёт определённые преимущества в процессе эксплуатации автомобиля лишь при условии, что за этим оборудованием будет осуществлён соответствующий уход. Одним из этапов обслуживания является контроль состояния и чистка газовых форсунок. Своими руками это сделать несложно. Достаточно лишь разобраться в их устройстве.

Устройство форсунок

Приступая к самостоятельной чистке газовой форсунки, автолюбителю необходимо чётко представлять, как она устроена. По своему устройству она идентична бензиновой с той лишь разницей, что её проходные сечения имеют гораздо больший размер. Это обусловлено тем, что объём поступающего в цилиндры двигателя испарённого газа более чем в 200 раз превышает эквивалентную дозу бензина. В корпусе штоковой газовой форсунки находится:

  • электромагнитная катушка (она имеет довольно низкое сопротивление — около 1−3 Ом);
  • шток с уплотнителями;
  • пружина;
  • штуцер (он используется вместо высокоточных распылителей и имеет специальное отверстие определённого калибра).

Для более удобного и эффективного использования несколько деталей соединяют в одну конструкцию — рампу. Количество форсунок в одной рампе может быть различным. Определяется оно количеством цилиндров в рядном двигателе либо числом цилиндров в ряду V-образного или оппозитного двигателя.

Принцип работы

На такой, казалось бы, несложный элемент, как распылитель газа, возложена очень важная функция. Он отвечает за дозированную подачу газа во впускной коллектор двигателя. Когда из баллона газ поступает в редуктор-испаритель, происходит его преобразование в пар. Далее он попадает на форсунку, где по сигналу ЭБУ осуществляется или прекращается его подача на жиклёр и в камеру сгорания. Нужные прошивки ЭБУ обеспечивают полноценный контроль всего процесса. Располагаются газовые распылители под капотом автомобиля в специальных местах, выбранных согласно их конфигурации.

В продаже встречаются разнообразные модификации распылителей газа (регулируемые и нерегулируемые, одиночные и для использования в рампе). Ещё одно отличие этих деталей заключается в разном материале, из которого они могут быть изготовлены. Однако все виды форсунок для газобаллонного оборудования в первую очередь делят на следующие:

  • Ремонтопригодные. В случае выхода их из строя такие распылители можно почистить и починить.
  • Ремонтонепригодные. Ни чистке, ни ремонту они не подлежат. В случае поломки их требуется менять на новые.

Выбирая форсунки для газобаллонного оборудования, автолюбитель должен учитывать возможность их самостоятельной чистки. В процессе выбора важно также обращать внимание на скорость их работы. Этот показатель зависит от следующих характеристик:

  • Линейность работы. Если использовать в автомобиле дешёвые нелинейные распылители газа, это может спровоцировать падение мощности двигателя, перерасход газа, преждевременную поломку каталитического анализатора и другие проблемы.
  • Время отклика (реакция). Так называется временной промежуток, в течение которого форсунка открывается и закрывается. Чем он короче, тем лучше. Именно от времени реакции зависит точность дозирования подаваемого газа.
  • Производительность. Все форсунки, установленные в газобаллонном оборудовании, должны обеспечивать равную подачу газа на каждый цилиндр двигателя.

Автомобильному двигателю часто приходится работать в экстремальном температурном режиме. Все показатели работы распылителей газа должны оставаться неизменными при разной температуре.

Признаки неисправной работы

То, что форсунки стали работать неправильно, может заметить каждый автомобилист, у которого есть хотя бы небольшой опыт использования газобаллонного оборудования. Внешне неполадки в их работе проявляются так:

  • нестабильная работа мотора;
  • отсутствие холостого хода;
  • отсутствие тяги;
  • увеличение расхода топлива;
  • ухудшение динамики работы двигателя и др.

Все эти признаки свидетельствуют о том, что газовые форсунки нуждаются в незамедлительном очищении. Причиной, по которой они засоряются, может стать неправильное обслуживание газобаллонного оборудования, использование некачественных фильтров паровой и жидкой фракции топлива, применение для заправки автомобиля дешёвого сжиженного газа ненадлежащего качества.

Самостоятельная чистка

Обнаружив явные признаки засорения, многие автолюбители пытаются почистить газовые форсунки самостоятельно. Процесс их очистки состоит из нескольких этапов:

  1. Закрыть расходный кран, расположенный на газовом баллоне. Это необходимо сделать, чтобы газ не поступал в двигатель.
  2. Выработать всё топливо, оставшееся в магистрали. Когда газ закончится и автомобиль переключится на бензин, нужно ещё несколько раз осуществить принудительный переход на газ, чтобы выработались все остатки газа.
  3. По-разному отметить провода, идущие к катушке и рампе с форсунками. Таким образом удастся избежать путаницы в проводах при их обратной установке. Для обозначения удобно использовать изоленту или маркеры разных цветов.
  4. Снять рампу с форсунками, выкрутить калибровочные жиклёры.
  5. Демонтировать штопорные кольца и катушку, открутить направляющие.
  6. Вынуть штоки, пружины и уплотнительные кольца. При этом обязательно нужно запомнить, из какого инжектора вынут тот или иной шток.
  7. Удалить загрязнения и отложения со штоков, избегая намокания резиновых уплотнителей.
  8. Очистить внутреннюю часть корпуса форсунки. Для очищения лучше всего подходит ветошь, поскольку при её использовании на деталях не остаются ворсинки ткани.
  9. Восстановить расположение всех деталей в обратном порядке.

После того как все форсунки будут возвращены в рампу, останется установить её на прежнее место, правильно подключить провода. Перед использованием оборудования обязательно следует проверить систему на наличие утечек

. Для этого нужно нанести мыльный раствор на все соединения и включить расходный вентиль. В местах, где будет выходить газ, появятся пузыри. Эти места нужно дополнительно зафиксировать.
