Старт стоп и автозапуск

Содержание

Запускаем двигатель самодельной кнопкой Старт/Стоп на PIC12F629

Идея запуска двигателя кнопкой старт/стоп не нова, сначала они применялись на спортивных автомобилях, теперь на многие современные автомобили их ставят уже на конвейере. Появилось много китайских вариантов автозапусков с кнопкой, иммобилайзерами и т.д.

На моём VW Tiguan стоит такая система, но на свою вторую машину Opel Vectra В 96г. ставить кнопку старт/стоп не думал, вообще считал это выпендрёжем. Стоит сигнализация с автозапуском Pandora 3700, а завести автомобиль можно и ключом. Но случилась поломка личинки замка зажигания. Один раз её уже менял. Естественно, чтобы получилось дешевле, не стал покупать и менять личинки на замке двери и багажника. Отсюда возникли неудобства, 2 ключа в связке и т.д. И возможно поменял бы замок зажигания или личинку снова, но тут удачно за недорого подвернулась кнопка от китайского «набора» Старт/стоп. Теперь уже решил переделывать.

Очень нравятся микроконтроллеры Microchip PIC12F629, маленькие, легко программируются. Не замерзают в наши морозы (проверено). Поэтому не сложную логику реализую на них. Вот что родилось:

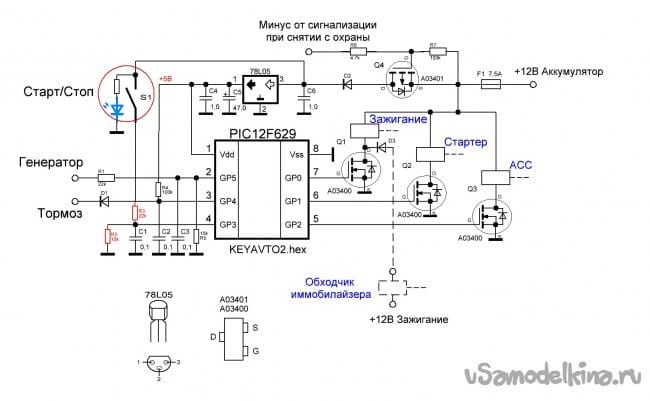

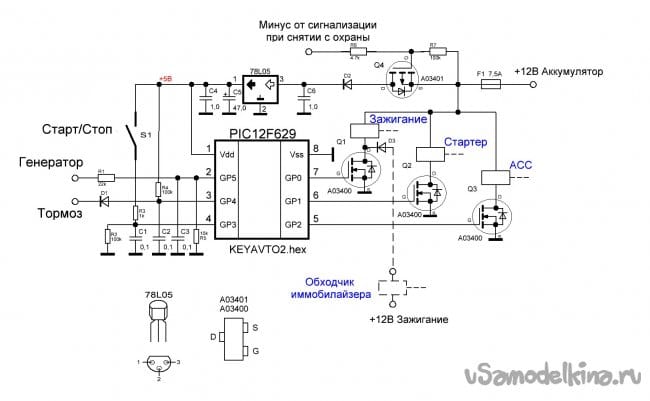

Описание схемы: при снятии с охраны сигнализации транзистор Q4 подаёт питание на схему. Кнопка старт/стоп S1 подсвечена синими светодиодами, они тоже загораются.

Светодиоды, к сожалению, слабо горели при 5 вольтах, но ярко горят при 12 вольтах питания. Поэтому схему подключения кнопки изменил и поменял сопротивления R2 и R3:

Транзистор Q1 включает реле зажигания и реле обходчика иммобилайзера (если он нужен). Можно подключить и ещё реле, если на замке зажигания 2 выхода (Зажигание1 и Зажигание2). Ток стока транзистора A03400 до 4,4А, выдержит. Q2 включает реле стартера, Q3 – реле АСС.

Завести двигатель можно несколькими способами:
1. Нажать кнопку старт/стоп. Включится зажигание, через 5 секунд включается АСС, на стартер питание не подаётся. Затем нажимаем тормоз, если кнопку не отпускали, то выключится АСС и включится стартер. Как только двигатель заведётся, стартер автоматически отключится и через 5 секунд включится АСС. Можно кнопку отпускать. ИЛИ, если кнопка была отпущена, то ещё раз её нажимаем и держим, пока двигатель не заведётся.

2. Нажать педаль тормоза, затем кнопку старт/стоп и не отпускать. Включится зажигание, через 2 секунды включится стартер и, если двигатель заведётся, автоматически отключится. АСС включится через 5 секунд.
Запрограммирована отсечка стартера 8 секунд на случай, если двигатель не заведётся. Когда мерял компрессию в цилиндрах, этого времени вполне хватало.
Преждевременно прервать работу стартера можно отпустив кнопку или педаль тормоза.

3. Если по каким-то причинам, например сел аккумулятор, но зажигание включается, или со стартером проблема, и решили завести с толкача. Блок регистрирует заведённый двигатель и стартер включаться не будет при нажатии тормоза и кнопки старт/стоп. Ух, вроде правильно описал.

Можно дописать алгоритм, чтобы двигатель автоматически заводился от однократного нажатия кнопки при нажатом тормозе. На некоторых автомобилях видел этот алгоритм. Но мне это показалось неудобным.

Выключается двигатель кратковременным нажатием на кнопку старт/стоп.

Конечно же, если автомобиль с ручной коробкой передач, лучше поставить дополнительный переключатель (лягушку) на педаль сцепления и подключится к нему вместо тормоза. Я не стал ставить и мне лично это не доставляет проблем. Летом запускаю двигатель без нажатия на педаль сцепления. Зимой и сцепление, и тормоз нажимаю одновременно, двигатель запускается без подгазовки.

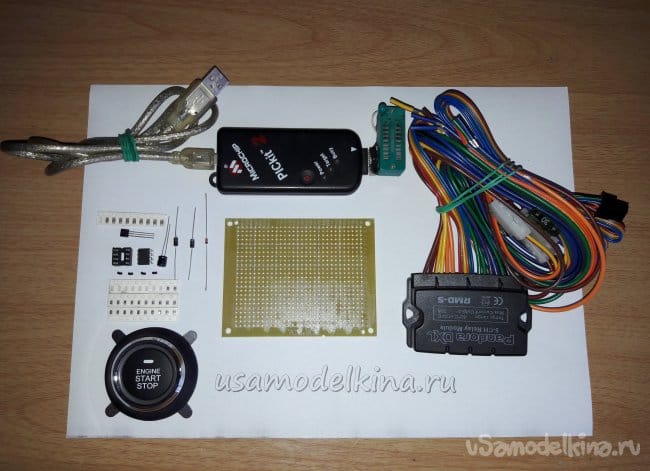

Детали:
1. PIC12F629 -1; (цена Чип-Дип – 97руб, на Алиэкспресс покупал по 37 руб.);
2. 78L05 -1; (Стабилизатор напряжения на 5В);
3. Все резисторы 0,125Вт, номиналы на схеме;
4. Диод D1 (любой маломощный);
5. Диоды D2, D3 — 1N1404; (помощнее, 1А);
6. Конденсаторы керамические и электролитические указаны на схеме;
7. Транзисторы Q1, Q2, Q3 – AO3400 полевые N- типа; (цена на Алиэкспресс 96 руб/100шт.);
8. Транзисторы Q4 – AO3401 полевой P- типа; (цена на Алиэкспресс 96 руб/100шт.);

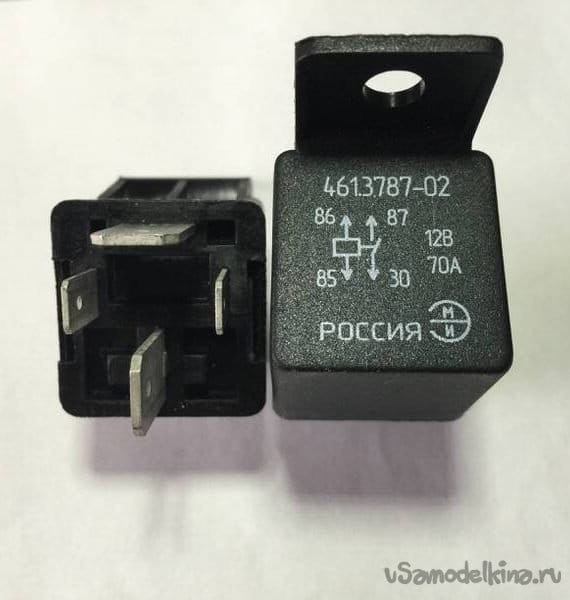

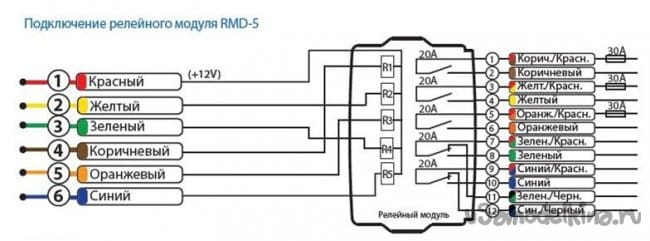

9. Реле автомобильные; 12В, 40А. Я использовал релейный модуль автозапуска Pandora RMD-5;
10. Обходчик иммобилайзера любой, например Pandora DI-02;

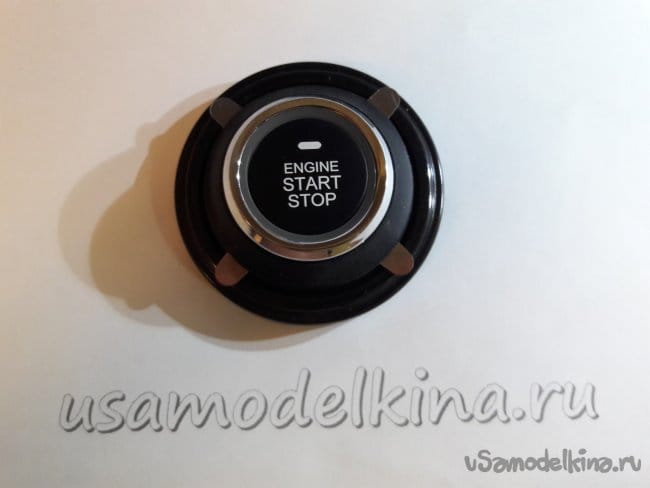

11. Кнопка старт/стоп из китайского набора или любая подходящая без фиксации;
12. Монтажная плата для пайки;
13. Предохранитель с держателем на 7,5А.

Микроконтроллер программировал с помощью программатора PicKit2, hex-файл

Прибор имеет малое количество элементов и несложно в изготовлении. Распаянную плату помещаем в подходящую коробку, у меня в коробке от сигнализации.

Монтаж устройства на автомобиль ничем не отличается от установки сигнализации с автозапуском. Схема универсальна.

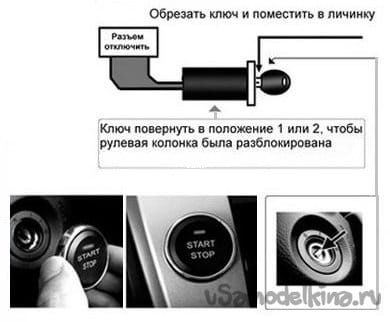

Замок зажигания необходимо разблокировать и оставить в разблокированном состоянии. Китайцы в своих инструкциях пишут, что нужно отпилить ключ и оставить в личинке:

Мне было проще, потому что личинка уже сломана и ключ спокойно вытаскивался из замка.
Про то, что теперь отсутствует блокировка рулевой колонки не парюсь. При определённой сноровке штатный ригель блокировки тоже можно сломать. А у меня дополнительно стоит иммобилайзер.

Далее отсоединяем разъём от контактной группы замка зажигания и подключаем силовые провода от реле к проводам согласно схеме. Я подключился к уже установленному ранее силовому блоку запуска Pandora RMD-5.

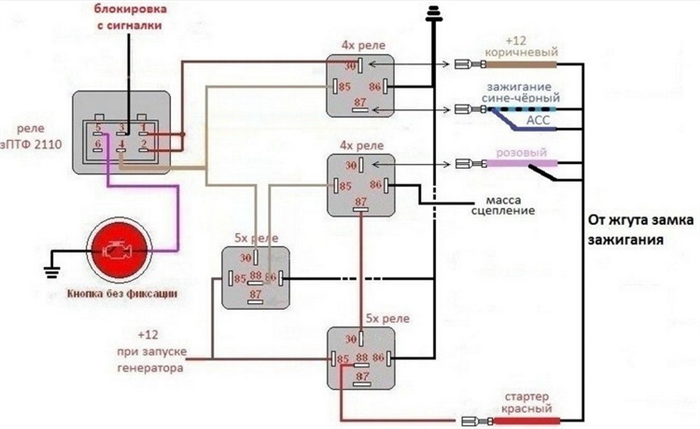

2 реле R1, R3 — использовал для зажигания. R4, R5 – АСС, R2 — стартер.

Обязательно нужно учитывать токовую нагрузку реле. На некоторых автомобилях (особенно старых) контактная группа замка зажигания на клемме 15 рассчитана на ток более 40А, поэтому реле нужно ставить мощнее, например стартерное от Газели на 70А. Обычные 40 амперные автомобильные реле в этом случае со временем выйдут из строя.

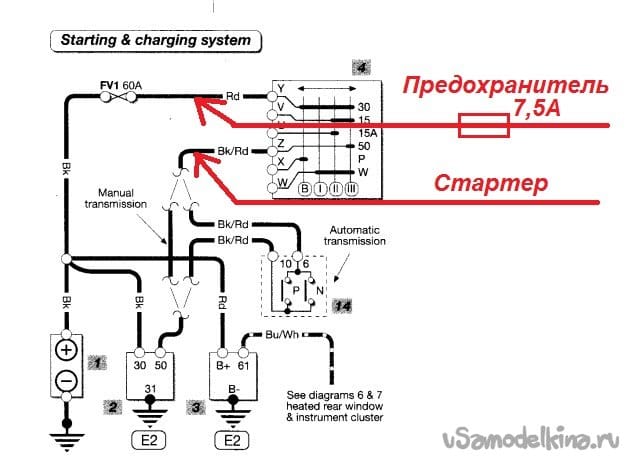

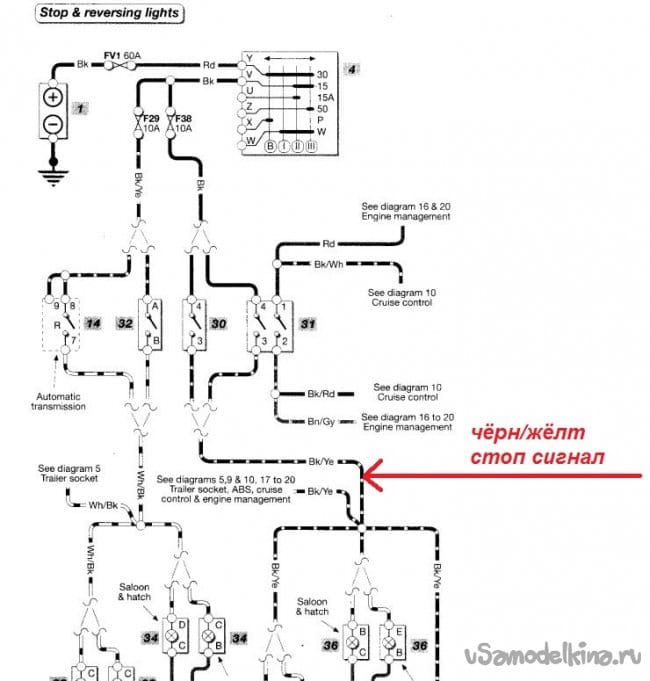

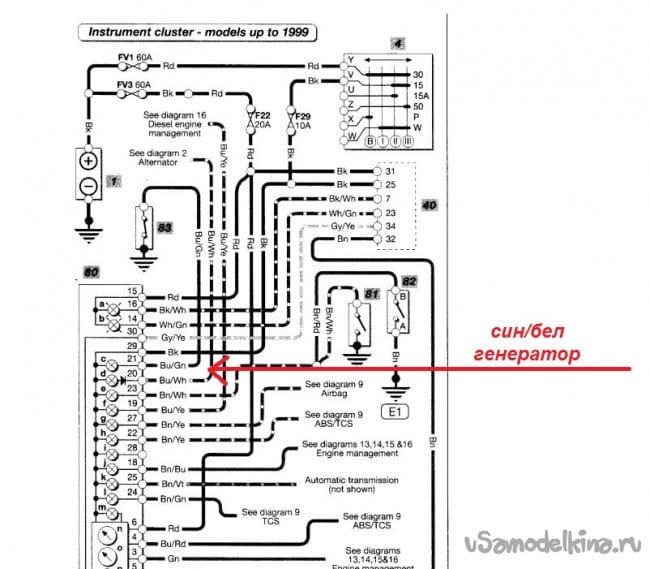

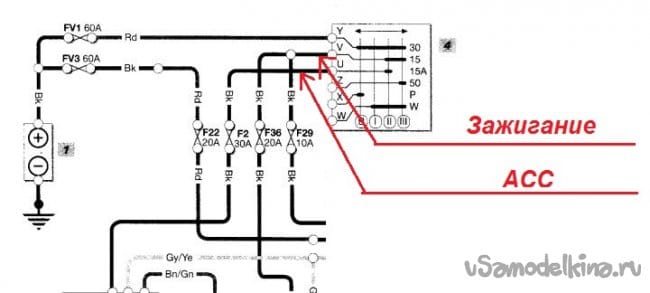

Схемы подключения на примере автомобиля Opel Vectra B 1996г:

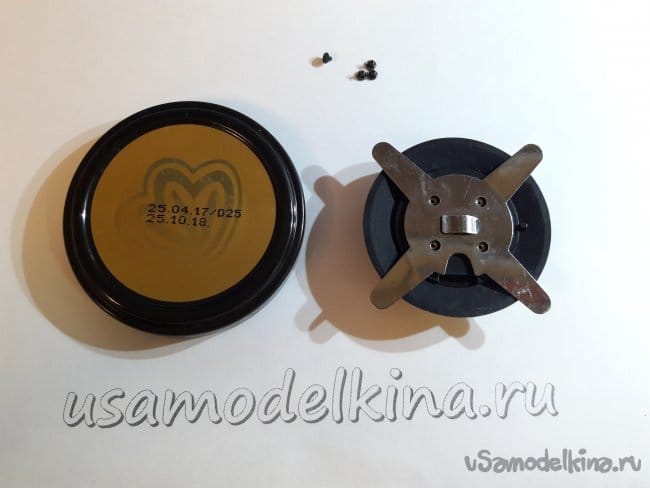

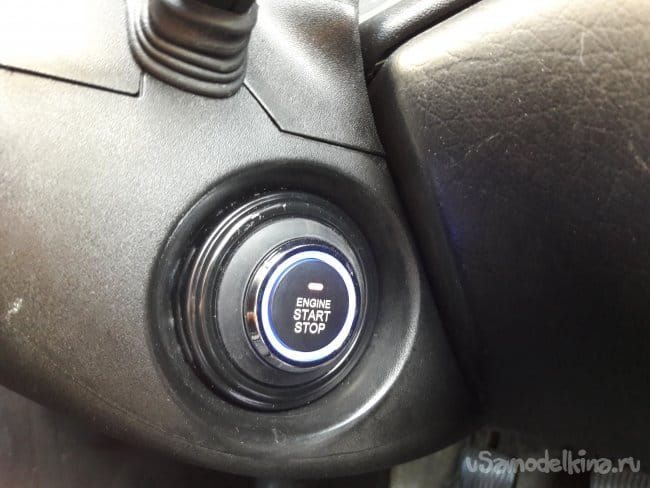

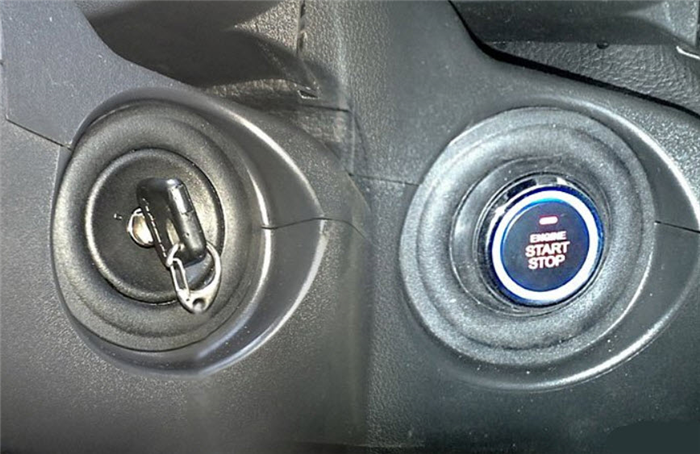

У меня возникла проблема только по установке кнопки на место. Отверстие в кожухе для личинки замка зажигания оказалось больше самой кнопки. Вышел из положения с помощью чёрной жестяной крышки от какого-то варенья. По размеру хорошо подошла.

Видео :

Зачем нужна система Старт-Стоп в авто? Как она работает

С каждым годом на автомобили устанавливается все больше и больше электронных систем. Они делают машину более безопасной (например, система контроля мертвых зон или адаптивный круиз-контроль) и комфортной. Сейчас довольно популярной является система старт-стоп в авто. Что это такое, как она работает и может ли навредить? Рассмотрим в данной статье.

Назначение

Итак, для чего предназначена данная система? Она разработана с целью снизить расход горючего. Примерно треть времени работы ДВС приходится на холостой ход. За это время автомобиль сжигает топливо впустую. Инженеры, разрабатывавшие данную систему, руководствовались следующими задачами:

  • Увеличение топливной экономичности.
  • Уменьшение выбросов СО в атмосферу.
  • Снижение уровня шума авто.
Читать еще:  Статистика дтп женщины и мужчины

С внедрением системы старт-стоп двигатель стал выполнять работу только тогда, когда это нужно. Особо актуальной она становится в мегаполисах, когда автомобиль много времени проводит в пробках.

Как она работает?

Суть технологии «старт-стоп» заключается в остановке работы ДВС при долгом (относительно) простое автомобиля и последующем запуске при выжиме сцепления. Если авто с АКПП, ДВС запускается, когда водитель отпускает тормоз. Система объединяет в себе:

  • Узел, осуществляющий запуск ДВС.
  • Электронные элементы управления.

Что требуется для многократного пуска ДВС? Производители используют для этого:

  • Усиленный стартер (рассчитанный на более частый запуск мотора).
  • Стартер-генератор.
  • Технологию впрыска горючего и воспламенения смеси.

В основе лежит усиленный стартер, рассчитанный на большее количество запусков ДВС. Механизм имеет малошумный привод. Запуск двигателя осуществляется максимально бесшумно и быстро. При этом электроника контролирует заряд АКБ. Система не будет работать, если батарея имеет низкое напряжение. Для отслеживания и корректировки всех параметров в системе имеются:

  • Входные датчики.
  • Исполнительные устройства.
  • Электронный блок управления (ним является прошитый штатный ЭБУ двигателя, но может быть установлен и отдельный блок).

К первым можно отнести датчики:

  • Педали сцепления (на АКПП – педали тормоза).
  • АБС (участвуют в измерении частоты вращения колес).
  • Коленвала.
  • Рычага трансмиссии (для машин с МКПП).
  • Состояния АКБ.

Система «Бош» не имеет собственный электронный блок (в отличие от STARS, но о ней немного позже). Узел использует ЭБУ двигателя, где прописывается соответствующее ПО. В качестве исполнительных устройств используются:

  • Форсунки или инжектор.
  • Стартер.
  • Катушки зажигания (на бензиновых авто).

Прекращение работы двигателя осуществляется при двух условиях:

  1. Полная остановка машины (также есть системы, позволяющие отключить двигатель еще до остановки).
  2. Нажатая педаль тормоза АКПП или перевод рычага МКПП в положение «нейтраль» (сцепление при этом не задействуется).

При этом учитываются такие параметры:

  • Частота вращения коленвала (должна быть в районе тысячи оборотов в минуту).
  • Уровень напряжения АКБ (если он ниже нормы, система не работает).
  • Температура ДВС.
  • Режим работы кондиционера и акустики.

Почему учитывается последний фактор? После отключения ДВС, питание на кондиционер и акустику подается от батареи.

Когда водитель нажимает на сцепление или отпускает тормоз (на МКПП и АКПП соответственно), система автоматически подает сигнал на стартер и выполняет запуск ДВС. Данный цикл повторяется при последующей остановке автомобиля.

В случае недостаточного напряжения АКБ, система не работает. Также водитель может ее принудительно отключить посредством специальной кнопки на панели.

Модернизированные версии «старт-стоп»

Система нового поколения позволяет отключить ДВС еще до полной остановки авто. Таким образом экономится еще больше топлива. Процесс остановки машины анализируется блоком по определенным параметрам:

  • Скорости движения авто в данный момент.
  • Скорости машины до начала торможения.
  • Уровню уклона дороги и возможности маневрирования.

В случае, если параметр движения не соответствует хотя бы одному из требований, система будет работать только тогда, когда автомобиль полностью остановится.

На автомобилях «Киа» используется схожая технология – Idle Stop&Go. Но в отличие от предыдущей, здесь задействуется генератор. При высокой нагрузке на ДВС, данный узел отключается (с целью экономии топлива). А при торможении генератор снова включается и выполняет подзарядку АКБ. Вредит ли данная система? Работает она только в случае, если батарея заряжена не ниже, чем на 75 процентов. Если величина разряда более четверти, система автоматически отключается. Также технология не работает, если в автомобиле включен кондиционер.

Компания «Валео» выпустила систему STARS. Ее можно встретить на автомобилях «Ситроен» и «Мерседес». В конструкции используется реверсивный генератор. По данным производителя, он позволяет снизить расход на 10 процентов. Генератор являет собой электрический узел переменного тока. В зависимости от текущих условий, механизм действует как генератор, либо стартер. Рабоатет узел бесшумно, время запуска составляет 0,4 секунды, что вдвое меньше, чем у обычного стартера. Управляет технологией отдельный ЭБУ. Он взаимодействует с ЭБУ двигателя. Набор датчиков аналогичен классической системе «Бош».

Вредит ли? Плюсы, минусы

Мы уже знаем, что такое система старт-стоп в авто, как она работает. Из главных достоинств можно выделить только экономию топлива. Шум и экология отходят на второй план. Но стоит ли игра свеч? Для примера возьмем классический двухлитровый автомобиль. Как показывает практика, на каждые 100 километров система экономит 0,3 литра топлива. Средний пробег автомобиля – 30 тысяч в год. То есть всего за год мы экономим 80 литров (да и то, если будем ездить часто в пробках). При частой езде по трассе эта система бесполезна. Экономия будет в пределах погрешности.

Теперь о минусах. Так как двигатель постоянно глушится и запускается, оказывается серьезная нагрузка на АКБ и стартер. Да, производитель учитывал этот фактор, а потому на таких авто стоит АКБ увеличенной емкости и усиленный стартер. Но это не защищает батарею и стартер от постоянных нагрузок. Вдобавок, эти узлы более дорогие, нежели штатные, устанавливаемые на авто без данной функции. Это касается и генератора системы Idle.

Подводим итоги

Судя по отзывам водителей, многие относят систему старт-стоп к ненужной функции. Без нее автомобиль не станет прожорливым. Экономия тщетна. А за установку данной опции нужно заплатить немало денег. Если говорить объективно, «старт-стоп» — это низкоэффективная и дорогая «игрушка» для автовладельцев. Поэтому не стоит переплачивать за данную опцию и уж тем более устанавливать систему внештатно.

Понравилась статья? Поделитесь в соц. сетях:

Starline A91 и автозапуск с «кнопкой»

Наличие кнопки «Старт/Стоп», казалось бы, может упростить подключение сигнализации с автозапуском. Но в действительности, если указанную опцию нужно реализовать корректно, то в машинах с МКП сигнализация должна будет «поддерживать» зажигание. Это значит, что без «дублирования» цепей зажигания обойтись не удастся. А вот в авто с АКП, оснащаемых кнопкой «Старт/Стоп», силовые провода действительно подключать не нужно, но приходится делать Т-образный отвод, подводя к сигналке отдельный шнур контроля. Все эти слова дальше поясняются схемами. Для примера будем подключать охранную систему Starline A91. Опцией автозапуска ее наделяют изначально.

Подготовительные действия

Допустим, в машине есть кнопка «Старт/Стоп» и нужно установить автосигнализацию корректно. К разъему, отвечающему за автозапуск, можно подключить только кабель питания. Правда, тогда система будет охранять авто, но не осуществлять запуск двигателя. А последнюю опцию реализовать непросто:

  1. Надо определить, нажатие какой педали («тормоз» или «сцепление») автомобиль отслеживает до старта мотора;
  2. Если нужно дублировать «сцепление», в параллель с микрокнопкой включают реле, которым сигнализация будет управлять согласно ее программе;
  3. К микропереключателю педали тормоза, то есть к контакту, получающему потенциал «12 Вольт» при нажатии, от сигнализации протягивают отдельный провод;
  4. Сама сигналка в машинах с АКП будет отслеживать нажатие на тормоз, а для МКП подходит другой вариант: вход контроля подключают к концевику ручника.

Кстати, здесь не было сказано, как подключать проводку зажигания. Лучше сразу привести схемы.

К сигнализации Starline A91 Dialog, то есть к ее разъему X3, подключен один 18-контактный клеммник. Он снабжен петлей выбора КПП, которую разрывают, чтобы установить сигналку на авто с «механикой». В том же клеммнике есть «оранжево-фиолетовый» шнур. Подключать его надо по одной из схем:

Читать еще:  Тюнинг киа оптима 2017 gt line

Дальше, «синий» шнур из разъема X1 желательно соединить с реле. Оно будет дублировать микропереключатель:

Две «верхние» схемы, кстати, взяты из базового руководства Старлайн.

Предположим, вы знаете, куда нужно подать потенциал «+12», чтобы эмулировать нажатие на педаль. Установить вашу автосигнализацию тогда можно без использования реле. Подключайте «синий шнур» к требуемой точке напрямую. Блокирующий диод устанавливать не надо.

Разъем автозапуска и его подключение

Общая схема, имеющая отношение к сигналке Starline A91 Dialog, приводится ниже. Она скопирована из инструкции фирмы Старлайн:

Во втором случае и соединение, и сам отвод должны выдерживать 30-40 Ампер. Таковы особенности сигнализации с автозапуском: должна быть возможность поддерживать зажигание. Для авто с АКП, притом, это требование обязательным не будет.

Осталось рассмотреть, как подключить «красный» шнур из разъема X1. Сигнализация модели А91 получает через него питание. В машинах с автоматической коробкой задача упростится опять:

  1. От АКБ всегда идут несколько линий, в каждой из которых есть 30-амперный предохранитель.
  2. Автосигнализацию подключают к любому из таких предохранителей, правда, со стороны, противоположной АКБ. Это верно для машин с «автоматом».
  3. Если коробка – механическая, подключайтесь к той линии, которая находится в цепи зажигания. Нарушать данное правило нельзя.

Для случая с МКП нужно помнить, что «красный» провод будет пропускать значительный ток (30 Ампер). Сама сигналка, в то же время, потребляет не больше нескольких Ватт.

В режиме охраны, когда встроенные реле разомкнуты, система Старлайн А91 расходует не более 40-ка миллиампер. Но лампы поворотников и сирена рассчитаны на много большее значение, а подключают их к блоку сигналки напрямую (см. схему выше).

Кнопка автозапуска и контроль двигателя

Известно, что система Starline A91 Dialog обладает свойством: если функцию 8 запрограммировать в значение 3, сигналка будет управлять кнопкой «Старт/Стоп». Управление ведется «плюсовым» потенциалом, поступающим на «черно-желтый» провод. Значит, чтобы реализовать автозапуск, шнур подключают к реле, которое дублирует контакты кнопки:

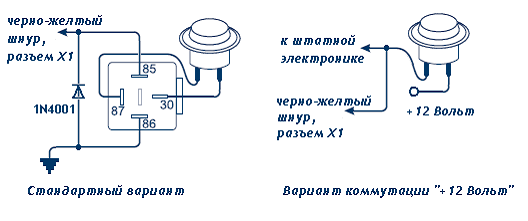

Допустим, кнопка «Старт/Стоп» переключает «плюсовое» напряжение. Тогда можно обойтись без реле (см. схему).

В некоторых сигналках с автозапуском, отличных от Starline A91 Dialog, используется встроенное реле с «сухими» контактами. Дополнительное оборудование, то есть «внешнее» реле, тогда не используется.

Осталось рассмотреть одно – как подключить контрольный провод, выходящий из разъема X3. На схеме шнур обозначен, как «серо-черный». Нужно выбрать один из вариантов подключения:

  1. Провод не соединяют ни с чем, контроль работы двигателя ведется по напряжению бортсети;
  2. Шнур подключают к контакту индикатора, получающему потенциал «плюс» либо «масса» после запуска двигателя;
  3. Можно контролировать сигналы таходатчика, подключившись к высоковольтному контакту тахометра.

Как известно, для сигналки Старлайн А91 других вариантов не предусмотрено. По умолчанию в настройках задан «вариант 1».

Какие провода остались свободными

В разъеме X1 присутствуют 6 клемм. Выше рассматривалось, как подключать 4 шнура: желтый, черно-желтый, синий, красный. Остальные провода, конечно же, нужно заизолировать. Основная сложность состоит не в этом.

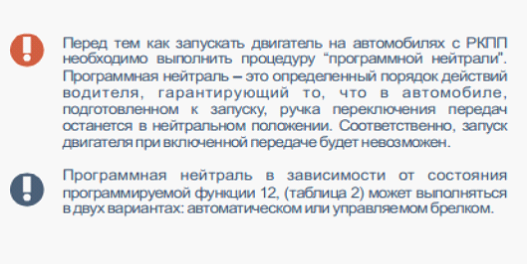

К сигналке Старлайн А91 прилагают инструкцию, где сказано следующее:

Заметим, что включить «программную нейтраль» без поддержки зажигания нельзя. Но в некоторых случаях это ведет к противоречию. Электроника многих авто, оборудованных кнопкой «Старт/Стоп», не позволяет поддерживать зажигание, когда оно выключено с кнопки.

Систему Starline A91 Dialog нет смысла подключать, если авто соответствует трем критериям: есть кнопка «Старт/Стоп», коробка используется механическая, поддержка зажигания исключается. Перед тем, как пытаться установить сигналку, проведите соответствующие испытания. В инструкциях фирмы Старлайн подобное требование не приводят.

Программная настройка системы

Рассмотрим, как сигналку Starline A91 перевести в режим программирования. На самом деле, этих режимов предусмотрено два, а опции автозапуска настраивают в одном из них:

  1. Нужно отключить охрану, зажигание должно оставаться выключенным;
  2. Кнопку Valet, которая была подключена к главному блоку, жмут 6 раз;
  3. Нужно включить зажигание, причем запуск двигателя выполнять не обязательно;
  4. Прозвучат 6 гудков сирены;
  5. Нажимая на кнопку Valet, выбирают номер опции;
  6. Значение можно менять нажатием клавиши брелока.

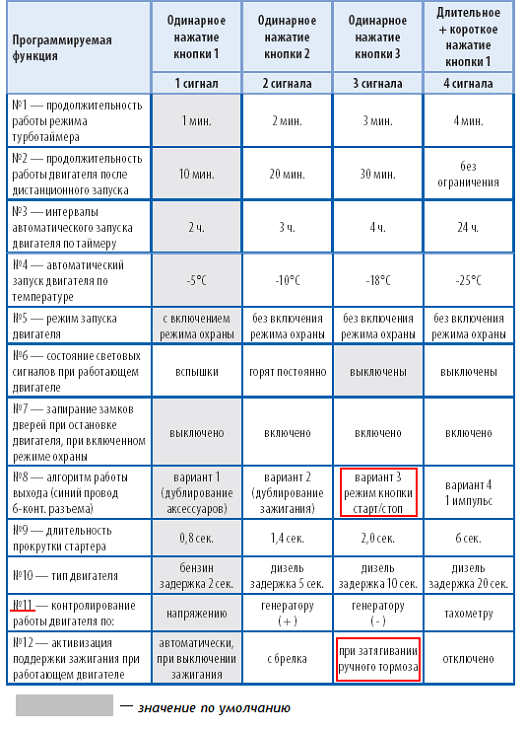

Каждой функции будет присвоено одно значение, а вы сможете менять его, выполняя шаги «5-6» последовательно. Поясним смысл этих слов:

Как видите, по умолчанию задано не совсем то, что требуется.

Прежде всего, опции 8 придают значение 3. Если этого не сделать, нажатие педали будет эмулироваться неправильно. То есть, сигналка не сможет выполнять старт двигателя автозапуском. Дальше, в зависимости от варианта подключения, программируют функцию 11.

Используя контроль работы двигателя по таходатчику, желательно выполнить следующую проверку: «желтый» провод (X1) временно отключают, мотор заводят «с кнопки». Когда холостые обороты установятся, светодиодный индикатор должен начать мигать.

Настраивать сигналку модели А91 в действительности не очень удобно. Чтобы задать значение 4, третью клавишу брелока жмут длительно и коротко. Длительное нажатие – это удерживание кнопки до звукового сигнала. Его, то есть сигнал, издает сам брелок.

Опцию 12, если установка выполнена на авто с МКП, лучше перевести в значение 3. Если все будет работать, попробуйте затем использовать первое значение.

Рассмотрим в заключение то, как активировать «программную нейтраль»:

  1. Сначала затягивают ручник;
  2. Затем выполняют остановку двигателя, как обычно (нажатием на кнопку);
  3. Мотор продолжит работать еще 10 минут;
  4. Чтобы заглушить мотор принудительно, выполняют постановку на охрану.

Если «нейтраль» не активировать, автозапуск в машине с МКП не будет возможен. То есть сигналка Starline A91 не будет его производить, что соответствует программе, заданной изготовителем. Все «запретные меры» предусмотрены с одной целью – чтобы повысить безопасность.

Обязательная проверка

Выше рассматривалось, как настроить автозапуск для машин с кнопкой «Старт/Стоп». В системе А91 предусмотрен режим Dialog, который позволит контролировать все, что происходит с сигналкой. Попробуйте выполнить следующую проверку:

  1. Включите зажигание (мотор заглушен);
  2. Нажмите кнопку 3 на брелоке;
  3. Дисплей отобразит значок ключа, но не иконку дыма.

Те же действия выполняют с запуском двигателя, и тогда появляется единственное отличие – значок дыма.

Результаты, полученные в вашем случае, не должны отличаться от тех, что указаны выше. Иначе делается вывод, что основной блок не контролирует работу мотора либо выполняет контроль неправильно. И тогда опцию автозапуска использовать запрещено. Других вариантов быть не может.

Вообще, наличие режима Dialog влечет много преимуществ. Сигналку А91 вы будете настраивать, как рассмотрено в предпоследней главе. А дисплей при этом будет отображать значение, присвоенное каждой опции.

То есть, можно не только менять, но и просматривать значения, сохраненные в памяти основного блока. Что и рекомендуется сделать, включив режим программирования повторно.

На самом деле под словом Dialog подразумевается нечто большее, чем наличие двусторонней связи. Система обменивается с брелоком сообщениями, но эти сообщения шифруются в диалоговом режиме. Ни одну из сигналок, где режим диалога реализован честно, взломать пока не удалось. Будем считать, к модели А91 утверждение относится тоже.

Подключение сигнализации в автомобилях с «кнопкой»

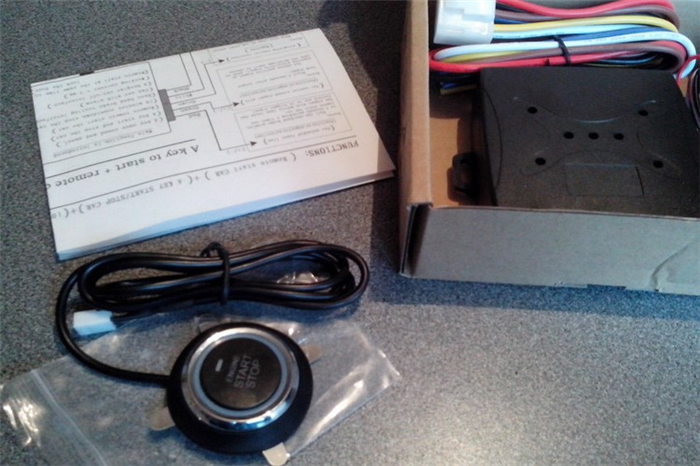

Установка и подключение кнопки Старт/Стоп с алиэкспресс

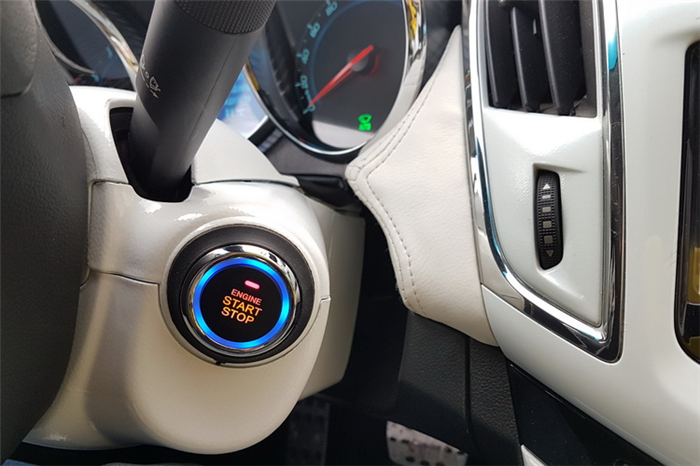

Ни для кого не секрет, что на смену привычной процедуре запуска автомобиля приходят новые, более совершенные способы. Такая тенденция наблюдается повсеместно и по мнению многих ведущих автоаналитиков в скором будущем найдёт своё применение во всех современных автомобилях. Как вы уже догадались, речь в представленной статье пойдёт о так называемой опции «старт-стоп».

Читать еще:  Сообщить о нарушении парковки в москве

Стоит отметить, что на данный момент такая доработка встречается лишь на ограниченном числе автомобилей зарубежных марок, а об отечественном автопроме и говорить не приходится. Тем не менее любой желающий может оснастить свою машину таким девайсом в каждом специализированном автосервисе.

С другой стороны, установку представленного оборудования можно произвести и самому, без привлечения сторонней помощи, взяв на вооружения некоторые правила и рекомендации. Попробуем детально освятить их в представленной статье.

Принцип работы кнопки Start/Stop

Перед началом проведения всех работ, важно уяснить для себя принципиальные особенности устройства и разобраться в тонкостях его работы.

Если не вдаваться в подробности, то сама процедура активации указанной системы складывается из последовательного выполнения следующих действий:

  • отключение сигнализации;
  • нажатие на тормозную педаль;
  • нажатие заветной кнопки.

Последнее действие предполагает кратковременный запуск стартера автомобиля. Для того чтобы заглушить авто, следует до упора надавить на всё ту же педаль тормоза и нажать на волшебную кнопку.

Выполнение представленного алготритма приведёт к желаемому результату лишь в том случае, если выполняется ряд определенных условий, имеющих отношение к монтажу рабочих узлов и элементов.

Такой поверхностный анализ работы системы, однако, не даёт автолюбителю четкого представления о её функциональных особенностях. Для более досконального знакомства с особенностями функционирования устройства, будет целесообразно изучить принципиальную схему его подключения, которая прилагается ниже.

Плюсы и минусы устройства в автомобиле

По устоявшейся традиции, попробуем выяснить, какие положительные и отрицательные стороны таит в себе установка кнопки «старт-стоп».

Начнём, пожалуй, с плюсов. Их, если верить многочисленным отзывам, куда больше, нежели минусов.

Итак, наличие представленной системы позволяет:

  • упростить процедуру запуска двигателя;
  • повысить комфортабельность;
  • усовершенствовать противоугонную систему автомобиля;
  • сэкономить время.

Если говорить о негативных явлениях, связанных с установкой подобного девайса, стоит отметить, что все они носят скорее косвенный характер.

К примеру, водителю в данном случае приходится долго привыкать к несвойственному ему алгоритму действий. Могут также возникнуть некоторые затруднения, при наличии в автомобиле системы автозапуска.

В таком случае, для того, чтобы исключить возможность сбоев в работе представленного устройства, возникает необходимость в проведении работ по переустановке рабочего модуля брелока. Для этого потребуется вмешательство специалистов и как следствие лишние траты.

Как самому установить кнопку вместо замка зажигания с алиэкспресс

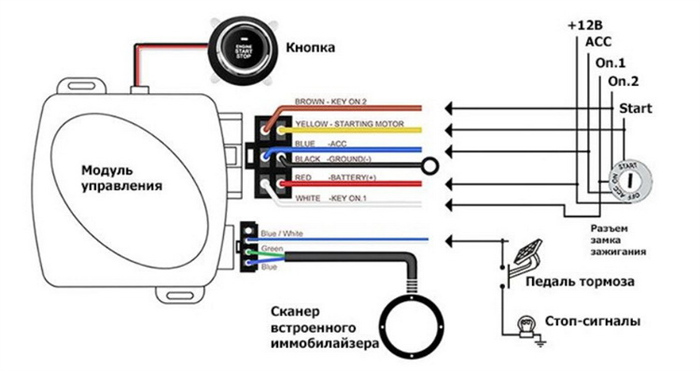

Если же вы всё-таки задались целью оснастить своего железного коня подобным устройством, пришло время познакомиться с особенностями его монтажа. На данный момент существует несколько способов установки кнопки «старт-стоп». Рассмотрим наиболее распространенный и достаточно простой метод.

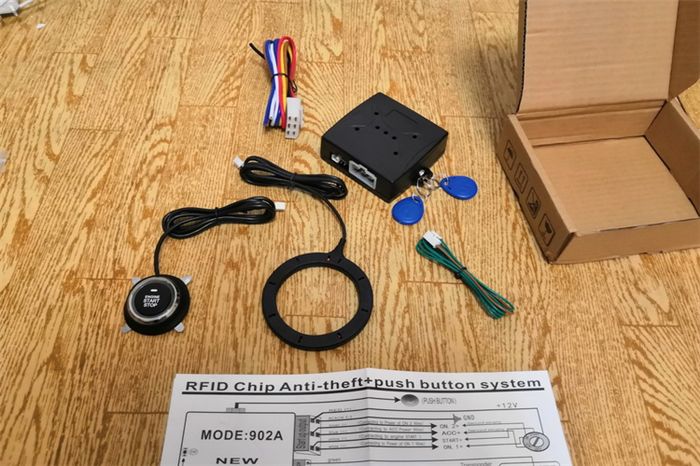

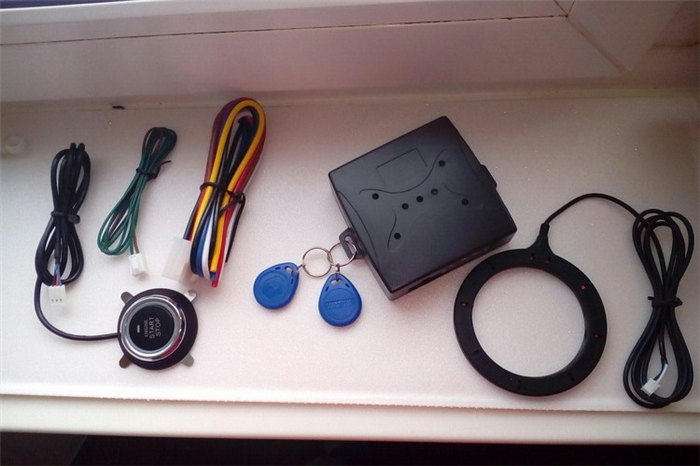

Для воплощения данной идеи в жизнь нам потребуется минимальный набор комплектующих элементов с алиэкспресс, куда входит:

  • четырехконтактные реле;
  • соединительные провода;
  • диод;
  • собственно кнопка «старт-стоп».

Как только все составные части найдены, самое время заняться непосредственно монтажом системы. На данном этапе важно придерживаться определенной последовательности действии. Такой подход избавит вас от всевозможных нежелательных сюрпризов, которые в дальнейшем могут вылиться в серьезные проблемы.

Алгоритм монтажа предполагает следующие действия:

  • плюсовой вывод АКБ следует подключить к плюсовому контакту реле;
  • разрешающий «+» реле также подключается к АКБ;
  • минусовой вывод монтируется на массу авто;
  • управляющие контакты нагрузочного реле подключаются к 12V;
  • управляющий минусовой вывод подключается к соответствующему выводу кнопки;
  • разрешающий плюсовой сигнал остаётся неподключенным.

Представленная схема установки отличается от всех остальных своей простотой реализации и не должна вызвать затруднений даже у начинающего автолюбителя.

Что входит в комплект поставки, инструменты и расходники

Не будет лишним упомянуть о комплектности рассматриваемого устройства. Ввиду того, что в настоящее время наблюдается изобилие всевозможных аналогов и модификации. данного девайса, важно остановить свой выбор в пользу наиболее приемлемого из них.

Нередко случается и так, что в силу своей недостаточной осведомленности, автолюбитель, заказывая кнопку «старт-стоп» на различных торговых площадках, попадается на уловки мошенников или просто недобросовестных продавцов. Именно поэтому, важно знать, какие именно расходники должны входить в комплектацию к данному устройству.

Итак, комплектность поставки предполагает наличие:

  1. самой кнопки «старт-стоп»;
  2. управляющего модуля;
  3. соединительных проводов с разъемами.

Тем не менее стандартная комплектация не позволяет собрать рабочую схему данного устройства. Для этого потребуется прикупить еще несколько реле.

Схема подключения

Для подключения устройства к автомобилю необходимо руководствоваться определенной схемой подключения. Предлагаем вашему вниманию одну из таких схем с детальным пояснением работы ключевых элементов.

А вот еще одна схема, быть может в ней будет проще ориентироваться.

Как правильно подключить устройство

В процессе монтажа кнопки крайне важно не допустить ошибку при подключении того или иного узла. Для этого необходимо руководствоваться, указанной выше схемой.

Стоит также отметить, что для проведения процедуры монтажа кнопки одной схемы будет недостаточно. В данном случае речь идет о разного рода сопутствующих действиях. Остановимся на них более детально.

Прежде чем реализовывать задуманный проект, придется выполнить некоторые действия, а именно:

  • демонтировать замок зажигания;
  • снять механизм блокировки руля;
  • отсоединить подводные вывода;
  • демонтировать антенну иммобилайзера;
  • установить кнопку в наиболее приемлемое для себя место;
  • подключить подводные провода.

После проведения вышеобозначенных действий следует этап поверки системы на работоспособность. Если следовать, приложенной к устройству, инструкции, подобная процедура не должна вызвать серьезных трудностей.

Видео по подключению кнопки Старт-Стоп

Чтобы воочию ознакомится с монтажом представленного девайса, предлагаем вам просмотреть ролик, посвященный рассматриваемой теме.

В нем вы почерпнете для себя полезную информацию, которая поможет избавить вас от всевозможных неприятностей на всех этапах сборки системы.

Проблемы безключевой системы запуска авто

Как уже отмечалось ранее, использование подобной системы бывает сопряжено с рядом проблем. Большая часть из них вызывает неудобства лишь при отсутствии определенных навыков использования представленной системы.

Сюда можно отнести:

  • необходимость манипуляций с педалью тормоза;
  • несогласованную работу системы при наличии функции «автозапуск».

Как разблокировать руль

Еще одна немаловажная проблема, с которой нередко сталкиваются автолюбители, оснастившие свою машину подобной системой – разблокировка руля. Конечно же в крайнем случае можно прибегнуть к варварскому способу и избавиться от блокировки с помощью нехитрых манипуляций монтажкой и иного инструмента.

Решить эту проблему можно следующим образом:

  1. Первый вариант предполагает сделать дубликат ключа зажигания, отпилить верхнюю часть, а отрезок вставить в замок и повернуть ключ в положение 2, что значит руль разблокирован.
  2. Второй способ подразумевает под собой полный демонтаж замка зажигания, кстати, в получившееся отверстие можно будет вмонтировать саму кнопку старт-стоп.

Но, все же куда проще воспользоваться услугами профессионалов. Дело в том, что деблокировать руль самостоятельно удаётся не всегда, ввиду особенностей конкретного автомобиля. Поэтому в данном случае лучше всего обратиться к специалистам.

Как обойти штатный иммобилайзер

При установке кнопки «старт-стоп» может возникнуть еще одна проблема – обход штатного иммобилайзера. При наличии подобной загвоздки, как правило, прибегают к использованию специальных обходчиков.

Наиболее распространенные среди них представлены следующими фирмами:

Если у вас был опыт установки подобной кнопки запуска в авто, обязательно поделитесь опытом в комментариях ниже.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
×
×
×
×
