Чистка форсунок непосредственного впрыска

Содержание

Как промыть форсунки инжектора своими руками

Эффективные способы вернуть двигателю былую мощь, снизить расход топлива и токсичность выхлопа.

Как устроены и работают форсунки

YouTube-канал «Михаил Нестеров»

Внутри корпуса топливной форсунки находится электромагнитный игольчатый клапан. В закрытом состоянии он удерживается возвратной пружиной. При подаче импульсов от электронного блока управления (ЭБУ) на обмотку возбуждения клапан открывается. В этот момент топливо распыляется и, смешиваясь с воздухом, сжигается в камере сгорания.

От качества распыления бензина зависит правильность пропорций топливовоздушной смеси и её воспламенение. При нормальной работе форсунок топливо дробится на мельчайшие частицы, легко смешивается с воздухом и горит.

Почему забиваются форсунки

Примеси в топливе, короткие поездки и сложные условия эксплуатации приводят к тому, что на игле и внутренних поверхностях форсунки образовываются углеродистые отложения. Этот налёт забивает каналы. Электромагнитный клапан открывается на длительное время и в камеру сгорания попадает больше бензина, чем нужно.

Всё это приводит к переобогащению топливной смеси, ухудшению воспламенения и пропускам зажигания. Несгоревший бензин попадает в выхлопную систему и догорает уже внутри катализатора, который забивается и оплавляется при высоких температурах. Вместе с этим снижается мощность двигателя, появляется детонация, а также растёт расход топлива и токсичность выхлопа.

Как понять, что нужно промыть форсунки

Производители авто рекомендуют делать очистку каждые 30 тысяч километров. О неполадках в работе форсунок подскажут соответствующие ошибки на бортовом компьютере. То же самое покажет диагностика топливной аппаратуры в автосервисе.

Но с большой вероятностью промывка нужна вне зависимости от пробега, если хотя бы три симптома из списка проявляются в вашей машине:

  • плохой запуск (особенно зимой);
  • нестабильная работа на холостых оборотах;
  • снижение мощности двигателя;
  • медленный разгон;
  • провалы при нажатии на педаль газа;
  • повышенный расход топлива.

Как промыть форсунки своими руками

Способ 1: присадка в топливо

Самый простой и относительно мягкий метод очистки с помощью специальных присадок. Больше подходит для профилактики образования отложений внутри всех элементов топливной системы — от бензобака и до форсунок.

Недостаток таких присадок в том, что на авто с большим пробегом они поднимают всю грязь из бензобака и трубопроводов. В итоге забиваются фильтры и сами форсунки, что приводит к ещё более плачевным последствиям.

Вам понадобится

  • Топливная присадка-очиститель инжектора.

Как делать

  1. Залейте средство в бак непосредственно перед заправкой согласно пропорциям в прилагаемой инструкции.
  2. Эксплуатируйте автомобиль в обычном режиме.
  3. Для лучшего эффекта очистки желательно не стоять в городских пробках, а проехаться по трассе.

Способ 2: промывка форсунок на двигателе

Этот метод очистки сложнее, но и эффективнее. Он не только отмывает форсунки, но и дополнительно раскоксовывает поршневые кольца, а также повышает компрессию. Промывка осуществляется на запущенном двигателе, который работает на моющем препарате вместо бензина.

Главный минус — качество промывки нельзя проконтролировать. Из других недостатков можно выделить попадание агрессивных веществ в выпускной тракт и потенциальный вред катализатору. После использования некоторых средств требуется замена свечей зажигания.

Вам понадобится

  • Средство для очистки инжектора;
  • топливный фильтр;
  • двухлитровая пластиковая бутылка;
  • проволока;
  • 1 м топливного шланга диаметром 10–12 мм;
  • 3 хомута диаметром 9–14 мм;
  • 2 ниппеля от бескамерной шины;
  • болт М12;
  • шуруповёрт или дрель;
  • сверло диаметром 12½ мм;
  • компрессор для шин;
  • свечи зажигания (если их замена рекомендуется в инструкции к промывке).

Как делать

  1. Просверлите по одному отверстию в крышке и донышке бутылки. Установите в крышку ниппель с вывернутым вентилем. По ниппелю жидкость будет подаваться в рампу.
  2. Второй ниппель в сборе вставьте в отверстие в донышке. Он понадобится, чтобы позже накачать воздух для создания давления.
  3. Наденьте на ниппель в крышке один конец шланга, а второй установите на топливный фильтр, согласно стрелке на корпусе. Затяните концы шланга хомутами. Обмотайте бутылку проволокой, чтобы можно было подвесить.
  4. Прогрейте двигатель до рабочей температуры и заглушите его. Отключите топливный насос, сняв соответствующий предохранитель.
  5. Заведите двигатель. Дайте ему поработать, чтобы стравить давление в рампе. Дождитесь, пока мотор заглохнет.
  6. Отсоедините шланг подачи топлива от магистрали и подключите на фильтр импровизированного промывочного ресивера. Налейте промывку в бутылку, закройте крышку и подвесьте на капоте.
  7. Если на авто есть обратная топливная магистраль, заглушите её с помощью подходящего по диаметру болта и обожмите хомутом.
  8. Компрессором накачайте в бутылку воздух, пока давление не достигнет 2–2½ бар.
  9. Запустите двигатель и дайте ему поработать 15 минут на холостых оборотах, поддерживая давление в бутылке на том же уровне.
  10. Заглушите мотор и подождите около 15 минут, чтобы все отложения отмокли.
  11. Снова запустите двигатель и выработайте остатки промывочной жидкости, поддерживая обороты в пределах 1 000–1 500.
  12. Снимите бутылку, заглушку обратки и подключите всё в штатном режиме. Не забудьте предохранитель.
  13. Если промывка агрессивная и воздействует на свечи зажигания, замените их.
Читать еще:  Шахта глубинное эхо скайрим

Способ 3: промывка со снятием форсунок

Самый сложный метод, который предполагает снятие топливной рампы и форсунок. В то же время наиболее эффективный и точечный — никакого вреда для других элементом системы нет. Для промывки имитируется работа форсунки, а вместо бензина используется средство очистки карбюраторов.

Из минусов этого способа только сложность демонтажа рампы и форсунок, а также необходимость замены микрофильтров и уплотнительных колец.

Вам понадобится

  • Аэрозольное средство для очистки карбюраторов;
  • шприц 5 мм³;
  • 9-вольтовая батарейка типа «Крона»;
  • 1–2 м проводов;
  • кнопка дверного звонка или другая без фиксации;
  • 4 зажима типа «крокодил»;
  • шуруп диаметром 4 мм;
  • пассатижи;
  • ремкомплект форсунок (можно только резиновые кольца и фильтр).

Как делать

  1. Снимите дроссельный узел и топливную рампу. Отсоедините провода форсунок и достаньте их.
  2. Налейте немного жидкости для очистки прямо в колпачок от баллона и поместите туда форсунки на 15–20 минут для растворения нагара. Тем же очистителем можно промыть дроссельный узел, пока тот снят.
  3. Соедините проводами с зажимами контакты батарейки и форсунку, соблюдая полярность. Разрежьте один из проводов и установите в разрыв кнопку звонка.
  4. Сделайте из корпуса шприца переходник, надев тонкий конец на трубочку аэрозоля.
  5. Извлеките микрофильтр из первой форсунки: вверните в топливный канал шуруп и вытяните пассатижами.
  6. Наденьте шприц на форсунку со стороны распылителя. Надавите на клапан баллона с очистителем и одновременно несколько раз нажмите на кнопку звонка.
  7. Наденьте шприц на форсунку с обратной стороны. Надавите на клапан и прерывисто нажимайте на кнопку звонка, пока жидкость не начнёт распыляться равномерным факелом.
  8. Повторите процедуры из пунктов 5–7 для каждой форсунки.
  9. Лёгкими постукиваниями на весу замените фильтры и уплотнительные резинки.
  10. Установите форсунки и рампу на место, соберите все детали в обратном порядке.

Промывка бензиновых форсунок (инжектора) FSI, TFSI, CGI, GDI (непосредственный впрыск)

Стоимость чистки форсунок (инжектора) на стенде

Стоимость ремкомплекта форсунки (Уплотнительные кольца форсунок, тефлоновые шайбы, Сетки форсунок). Все что может дополнительно понадобится при чистке форсунок на стенде у нас есть.

Точную стоимость уточняйте по телефону

Поскольку форсунки высокого давления находятся внутри цилиндра и производят впрыск непосредственно в камеру сгорания, их закоксовка происходит гораздо чаще, чем на обычном инжекторе. Промывать форсунки непосредственного впрыска приходится чаще. За 60-80 тыс пробега на инжекторах скапливается вот такой нагар.

И даже независимо от качества топлива, на определенных пробегах инжектор нуждается в чистке. Не говоря уже о случаях заправки некачественным бензином! Очистить форсунки высокого давления жидкостью (без снятия) практически невозможно, в 90% случаев жидкостная промывка форсунок высокого давления (непосредственного впрыска) — это бесполезная трата денег. На некоторых автомобилях (к примеру, все ниссаны с непосредственным впрыском) жидкостная промывка форсунок вообще противопоказана!

Процедура снятия и установки форсунок на непосредственных впрысках, как правило, трудоемкая и занимает много времени. Приходится снимать впускной коллектор. А вынуть форсунки из головки блока без специального съемника просто невозможно.

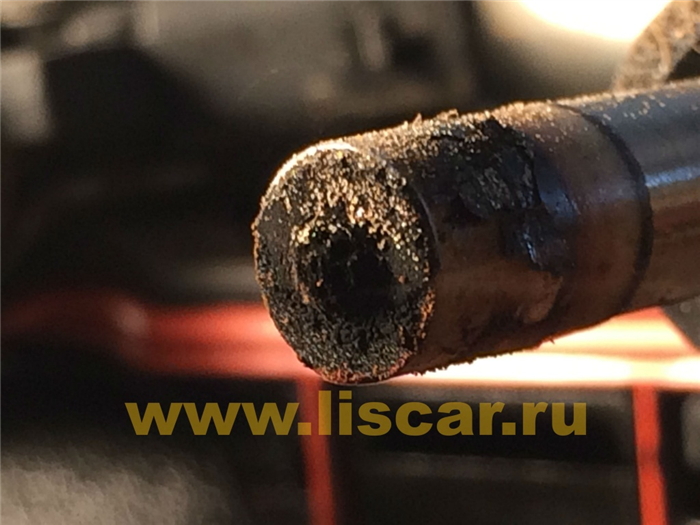

Признаки засорения инжектора (форсунок) непосредственного впрыска.

Как показала практика, на двигателях с непосредственным впрыском, электроника более чувствительна, чем владелец автомобиля! И даже на начальных стадиях засорения форсунок сразу начинают появляться ошибки — бедная смесь P0171 и пропуски воспламенения — P0300, P0301, P0302, P0303, P0304. При более сильной стадии засорения инжектора двигатель начинает подтраивать, плохо заводится, появляется вибрация. Также степень засорения форсунок высокого давления (непосредственного впрыска) можно оценить и визуально в эндоскоп.

Наше оборудование

Стендов высокого давления для проверки форсунок непосредственного впрыска FSI, как таковых, не существует. Для дилеров и автопроизводителей очистка форсунок высокого давления — невыгодная процедура, им гораздо выгоднее продать вам новые форсунки.

Но мы нашли выход. Мы купили стенд высокого давления для проверки дизельных форсунок Common Rail и переделали его под работу с бензиновыми форсунками высокого давления! На данный момент мы единственные в Москве, кто может проверить бензиновые пьезо форсунки высокого давления! Именно проверка форсунок на стенде происходит при рабочем давлении свыше 100 Бар.

Топливные форсунки: промывать или выбрасывать?

Если бензиновые форсунки непосредственного впрыска засорились — менять их или мыть? И если мыть, то как? Ответы дают специалисты компаний Ford, Bosch и Volkswagen. И, конечно, эксперт «За рулем».

Одному из наших читателей, владельцу кроссовера Ford Kuga с 1,6‑литровым мотором с непосредственным впрыском бензина в камеру сгорания, сервисмен на ТО‑3 (45 000 км) предложил промыть форсунки, подключив к системе питания очистительную установку: двигатель некоторое время должен поработать на моющей жидкости вместо топлива. Якобы это нужно сделать для профилактики, чтобы в будущем не возникало перебоев на холостом ходу, потерь мощности и повышенного расхода топлива.

У читателя претензий к работе мотора не было, и выкладывать семь с половиной тысяч рублей он не захотел. Но зерно сомнений мастер все-таки заронил. Порывшись в интернете, читатель обнаружил разные мнения. Нашлись как сторонники подобной промывки, рассказывающие о ее положительном влиянии на двигатели с впрыском во впускной трубопровод, так и противники, пугающие выходом топливной аппаратуры из строя. Вот мы и решили помочь читателю разобраться.

Найдем отличия

У двигателя с распределенным впрыском форсунки располагаются во впускном трубопроводе, поближе к впускным клапанам. Температура и давление в трубопроводе невелики, как, впрочем, и давление топлива в магистрали.

Читать еще:  Ширина диска под 205 резину

При прямом впрыске форсунка находится в головке блока цилиндров и подает топливо непосредственно в камеру сгорания. Распылитель форсунки во время такта сгорания омывается раскаленными газами, а давление топлива, подачей которого заведует форсунка, превышает 200 бар. Создает столь высокое давление высокотехнологичный топливный насос, для изготовления которого требуются особые материалы и высокая чистота обработки поверхностей. Любая твердая частица, попавшая в насос или форсунку, может поцарапать рабочую поверхность и привести к потере герметичности. Поскольку зазоры в сопряжении иглы клапана и седла также минимальны, то любые отложения на них могут привести к некорректной работе, потере давления, плохому распылу топлива и образованию кокса на распылителе форсунки. Убирая все эти отложения и лаковый налет, следует соблюдать медицинскую заповедь: не навреди.

Мы задали несколько вопросов техническим специалистам крупных компаний, и вот что они ответили.

Как присадки в топливо влияют на работу каталитического нейтрализатора и датчиков кислорода?

Bosch. Присадки могут негативно отразиться на их работе. Перед чисткой следует внимательно изучить рекомендации производителя.

Ford. Существуют сервисные инструкции для наших дилеров по очистке систем питания и элементов двигателя с использованием специальных жидкостей — например, производимых компанией Tunap: Premium 139 для бензиновых форсунок, Premium 137 для камеры сгорания, клапанов и инжекторов. Проведенные тесты не выявили негативных последствий применения этих средств для очистки системы нейтрализации.

Volkswagen. Оригинальные присадки в топливо, рекомендованные нашей компанией, никак не влияют на работу каталитического нейтрализатора и датчиков кислорода. О других присадках достоверной информации у нас нет.

Нужно ли чистить систему непосредственного впрыска?

Bosch. Необходимость чистки форсунок может выявить только диагностика. Форсунки рекомендуется чистить не на двигателе, а на специальных стендах — после демонтажа.

Ford. Прежде чем чистить, нужно провести комплексную диагностику. Она покажет, достаточно ли помыть только форсунки или требуется чистка клапанов и камеры сгорания. Убрать грязь из форсунок можно специальными жидкостями или в ультразвуковой мойке.

Volkswagen. Для поддержания хорошего состояния системы впрыска рекомендуем при каждом ТО добавлять в топливный бак присадки, соответству­ющие стандарту VW 507 53 B (многофункциональная присадка G 001 780 M3). Технического регламента по очистке компонентов концерн не предлагает. И если в ходе самостоятельной очистки будут повреждены механические части мотора, топливная аппаратура, каталитические нейтрализаторы и кислородные датчики, рассчитывать на гарантийную поддержку со стороны производителя не следует.

Можно ли в принципе чистить загрязнившиеся форсунки непосредственного впрыска или их необходимо менять на новые?

Bosch. Чистка форсунок возможна на специальных стендах. Форсунку не просто погружают в ультразвуковую ванну, а устанавливают определенным способом. Электрические контакты остаются на поверхности. Форсунку подключают к стенду, который подает сигналы на открытие и закрытие клапаны, — так форсунка очищается полноценно. После процедуры у форсунки проверяют гидроплотность (герметичность), пропускную способность, факел распыла. Если хотя бы по одному из этих параметров проверка на стенде не пройдена, форсунку необходимо заменить. Кстати, не рекомендуется чистить ультразвуком старые форсунки с керамическим покрытием — оно может осыпаться.

Ford. Чистить можно, но всё зависит от причины. Как правило, чистку форсунок ультразвуком (без подачи питания на обмотку управления клапаном) используют только для устранения твердых углеродистых отложений. После этого необходимо проконтролировать рабочие параметры форсунок.

Volkswagen. По результатам диагностики дилер может предложить провести очистку в ультразвуковой ванне. Однако такая процедура полезна не каждой форсунке. У некоторых из-за конструктивных особенностей могут разрушиться не только загрязнения, но и фильтрующие элементы, керамические и полимерные покрытия запорной иглы, а также седло клапана. Данный способ подразумевает обязательный демонтаж форсунки и последующую замену опорных шайб и уплотнительных колец.

Выводы

  • Чистить топливную систему следует только по необходимости — когда коды ошибок в памяти системы управления двигателем указывают на неисправность, а диагностика, включая эндоскопию цилиндров, подтверждает загрязненность компонентов.
  • Безопаснее использовать для очистки составы, рекомендованные производителем.
  • Демонтировали форсунки для очистки на специальном стенде? Обязательно установите новый комплект опорных шайб и уплотнительных колец.
  • Очистка топливной системы непосредственно на автомобиле с подключением ­моющей установки может негативно сказаться на состоянии каталитического нейтрализатора и датчиков кислорода. При такой процедуре невозможно точно оценить степень загрязнения двигателя. Любые отложения, попавшие в нейтрализатор, вызовут локальный перегрев керамических сот, а затем их оплавление.
  • Очистка и промывка форсунок TSI и GDI

    Интернет, безусловно, даёт некоторое ощущение “всезнайства”. Доступность информации — это непререкаемое достижение нашего века. Этим мы гордимся и без этого уже немыслим нашей жизни. Но, как вы понимаете, у любого блага есть оборотная сторона. И у информационной вседозволенности тоже есть свои минусы.

    Например, опираясь на поверхностных знаниях, которые мы почерпнули из очередной “умной” статьи, мы часто принимаем неправильное решение. Хорошо если это решение касается того, где провести выходные или отпуск, или какой ресторан выбрать для свидания, а если речь идёт о жизненно важных вопросах?!

    Без сомнения, в высшей степени безрассудно, ссылаясь на непонятной публикации в интернете, принимать решения насчёт, скажем, вашего здоровья. Чтобы правильно ставить диагноз, и определять план лечения врачи учатся десятилетиями и ни одна статья не вместит в себя весь этот багаж. Отчасти, то же самое касается и наших автомобилей. Конечно устройство двигателя внутреннего сгорания куда проще, чем, например, сердца, но, как и с человеческим органом, принимать решение о лечение ДВС основываясь даже на самой умной статье — это глупость.

    Очистка и промывка форсунок TSI и GDI

    В интернете очень много блогов и статей о том, как самостоятельно чистить форсунки 4g93 двигателя gdi или, что такое чистка форсунок tsi. Однако, есть сомнения, что большинство из этих публикаций могут реально помочь простому автомобилисту.

    Читать еще:  Что такое obd2 в машине

    Учитывая специфику современного автомобиля, мало кто, без специальных знаний и оборудования сможет справиться с такой задачей, как промывка форсунок tsi. С этим вопросом, безусловно, придется обратится к специалисту.

    Но вот для решения вопроса, как обезопасить себя и избежать преждевременного загрязнения этой детали на своём автомобиле, большим специалистом быть не надо. Но обо все по порядку! Сначала давайте вспомним, что же такое двигатель GDI и TSI.

    Присадка в бензин СГА. Промывка форсунок и инжектора

    Очищает и смазывает топливные насосы и форсунки, продлевает ресурс. Улучшает впрыск, что снижает расход топлива и повышает динамичность. Годится для любых бензиновых систем, включая TFSI, TSI, GDI, MDI.

    Gasoline Direct Injection — двигатель GDI

    Массовой производство агрегата с аббревиатурой “GDI” было налажено только в 95 году прошлого века, хотя идея создания такого ДВС родилась давно. Основная особенность этого бензинового двигателя заложена в расшифровке аббревиатуры — Gasoline Direct Injection — Прямой впрыск топлива. То есть в этом бензиновом силовом агрегате топливо, как и в дизельном ДВС впрыскивается прямо в цилиндры, а уже там горючие смешивается с воздухом.

    Форсунка GDI подаёт бензин в камеру, далее происходит его смешение с воздухом. Естественно, для воспламенения топливно-воздушной смеси в агрегатах GDI используются свечи зажигания.

    Благодаря особой форме поршня такого двигателя и головке поршня цилиндра с вертикальными прямыми впускными каналами и еще нескольким техническим особенностям, такие агрегаты могут работать на весьма обедненной смеси, которая для ДВС другой конструкции будет непригодна.

    Дело в том, что максимально сконцентрированная топливно-воздушная смесь как раз концентрируется в области свечи зажигания. Сейчас двигатели GDI выпускаются в основном японскими и корейскими компаниями (Mitsubishi, Nissan, Toyota и т.д). Известен также агрегат производства фирмы Bosh.

    Самое важное для бесперебойной и корректной работы ДВС с непосредственным впрыском — хороший бензин и качественное моторное масло. Топливо низкого качества из-за высокого содержания серы, углеводородов и бензола быстро выведет из строя форсунки. Плохое масло также быстро забьет форсунки, что приведет к выходу из строя двигателя, а форсунки для DGI — это невероятно важная часть агрегата. И стоимость их выше, чем у собратьев от силовых агрегатов других систем. Например, форсунки gdi для мицубиси обойдутся вам в среднем от двадцати пяти тысяч рублей.

    Двигатель Turbo Stratified Injection — TSI

    Как уже, наверняка, понятно из английского обозначения этого силового агрегата, основная его фишка — это турбонаддув и послойный впрыск на такте сжатия и гомогенный на такте впуска. При этом, в двигателях TSI происходит прямой впрыск топлива. Сейчас силовые агрегаты Turbo Stratified Injection выпускаются немецким производителем VAG и устанавливаются, что естественно, на различные автомобили германских концернов.

    Созданы эти ДВС были на базе старых атмосферных моторов FSI с непосредственным впрыском. Разработкой TSI занялись в конце 20-го века, однако популярность они приобрели только в 2005 году. Благодаря одиночному наддуву или двойному, такие силовый агрегаты при небольших объёмах могут тягаться по мощности с атмосферниками большего объема. Скажем, скромный TSI 1.2 выдает столько же “лошадок”, как и атмосферный движок 1.6. А благодаря доступности максимума крутящего момента на пониженных оборотах, такие моторы демонстрируют прекрасную динамику.

    1. датчик давления во впускном трубопроводе с датчиком температуры воздуха
    2. привод компрессора
    3. механический нагнетатель
    4. регулирующая заслонка
    5. воздушный фильтр
    6. датчик давления во впускном коллекторе с датчиком температуры воздуха
    7. впускной коллектор
    8. дроссельная заслонка
    9. магнитная муфта
    10. датчик давления наддува с датчиком температуры воздуха
    11. интеркулер
    12. клапан ограничения давления наддува
    13. вакуумный привод
    14. выпускной коллектор
    15. каталитический нейтрализатор
    16. турбокомпрессор
    17. перепускной клапан
    18. клапан рециркуляции турбокомпрессора

    Как и с агрегатами GDI, моторы TSI весьма разборчивы в топливе и масле. Но особенно турбированные двигатели мучаются от масляных отложений. Так что форсункам достается, как от “прекрасного” российского топлива, так и от не всегда грамотного выбора моторного масла. Чистка форсунок 1.2 tsi, 1.4 tsi, 1.8 tsi и 2.0 tsi своими силами безусловно возможна. Но для этого необходим определенный навык и набор инструментов. Вы легко найдёте в сети отчёты о том, как были спасены от грязи топливные форсунки 1.4 tsi или как прошла промывка форсунок 1.8 tsi, но мы вам настоятельно советуем пользоваться продуктами современной автохимии и не заниматься самолечением!

    Профилактика для форсунки двигателей TSI, GDI и других систем

    Итак, на машине с двигателя какой бы системы вы не ездили: 1.4 tsi, 2.0 tsi или любой двигатель DGI, форсунки надо беречь! Тут нельзя, как с кузовом или салоном просто протереть тряпкой и вымыть водой. Для постоянной профилактики нам понадобятся самые натуральные витамины для топливной системы автомобиля. Именно так можно назвать продукт, который совсем недавно появился на рынке автохимии. Речь идет о многофункциональной очищающей присадки в бензин «Супротек Апрохим» «SGA» (СГА).

    Этот состав одинаково эффективно очищает от загрязнений и восстанавливает форсунки в системах внутреннего и внешнего впрыска топлива, включая TSI, TFSI, GDI, MPI и других. Польза этого состава для всей топливной системы: как для насосов, инжекторов, так и для форсунок, была доказана в ходе многочисленных испытаний.

    А после выхода продукта на рынок, его эффективность подтвердили и автомобилисты (положительные отзывы о присадке поступают в компанию еженедельно). Кроме защиты ваших форсунок, использование СГА, приведет к экономии топлива, выравниванию работы двигателя на холостых оборотах, увеличения динамики разгона и много другое.
