Что такое парктроник в автомобиле

Что такое парктроник в автомобиле

В данной статье мы расскажем о том, что такое парктроник в автомобиле, как он работает и как его установить своими руками. Если коротко, то парктроник или парковочный радар (в английской литературе Parking sensor) – это система датчиков с электронной системой оповещения, которая помогает водителю маневрировать в ограниченном пространстве. Если возникает опасность столкновения, то парктроник предупреждает водителя об этом с помощью звукового сигнала, а также выводит на дисплей расстояние до преграды.

Как работает парктроник

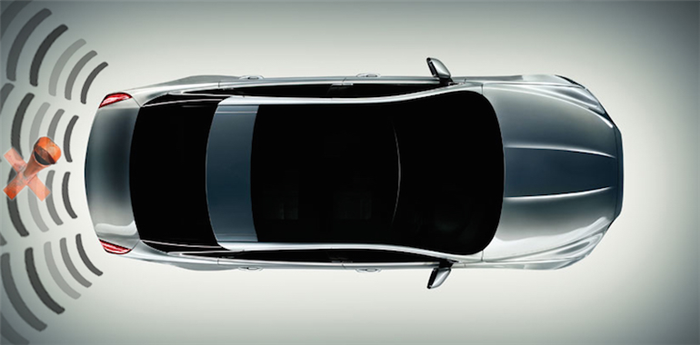

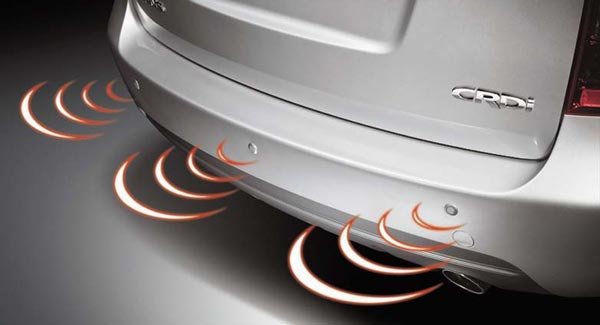

Принцип работы парковочного радара.

Датчики парковочного радара – это его «рабочие» чувствительные элементы, которые устанавливаются на заднем и переднем бампере. Датчики фиксируют препятствия на расстояниях от 2 м до 0,2 м, о чем и оповещают водителя посредством сигналов и вывода на дисплей.

Датчики парковочного радара работают при помощи ультразвуковых сигналов, которые отражаются от поверхностей вокруг автомобиля (кузова другой машины, пня, столба и пр.). Датчики фиксируют эти отраженные волны и передают информацию в электронный блок парктроника. В блоке информация обрабатывается (по длине волны рассчитывается расстояние до преграды), а затем выводится на шкалу в виде плашек, либо на дисплей в виде цифр. Одновременно подается звуковой сигнал с помощью встроенного бипера. Чем ближе расстояние до преграды, тем чаще подается звуковой сигнал. Если расстояние меньше 30 см, то он становится непрерывным.

Если препятствие находится в зоне возможного столкновения, то водитель слышит сигнал и может увидеть на дисплее парктроника расстояние до преграды в метрах или сантиметрах. Однако, при недостаточном количестве датчиков парктроник может «не заметить» предметы малой толщины, либо попавшие в «мертвую зону».

Какой парктроник лучше выбрать

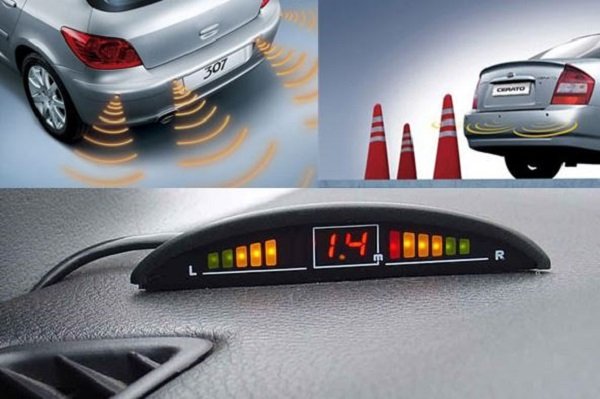

Четыре датчика в заднем бампере автомобиля

При выборе парктроника в первую очередь нужно ориентироваться на количество датчиков. Сейчас доступны модели на:

  • Два или три датчика. Парковочные радары на 2 или 3 датчика по общему мнению являются устаревшими и малоинформативными. Чтобы перекрыть все возможные слепые зоны сзади должно быть как минимум четыре парковочных датчика.
  • Четыре датчика. Все они устанавливаются на задний бампер. И такое количество достаточное, чтобы «увидеть» все, что происходит сзади автомобиля. Парктроники на 4 датчика весьма популярны из-за низкой цены, но не предоставляют информации о препятствиях впереди.
  • Шесть датчиков. Большинство водителей считают оптимальным по сочетанию цены и информативности парктроники из шести датчиков (так называемые парктроники «по кругу»). Четыре устанавливаются на задний бампер, приблизительно на расстоянии 40 см друг от друга. Еще два монтируются в передний бампер. Такая схема установки парктроника обладает хорошей информативностью и надежностью. Современные модели имеют опцию отключения датчиков спереди или сзади. При желании водитель активирует датчики только на передней или задней части автомобиля.
  • Восемь датчиков. Это дорогостоящие модели парктроников. Но многие начинающие водители выбирают именно их, так как парковочные радары на восемь датчиков обнаруживают любые препятствия. Использование парктроников с большим количеством датчиков имеет некоторые особенности. Часто при езде слишком чувствительный радар отвлекает водителя. Поэтому, устройства на восемь или десять датчиков в начале движения включаются приблизительно на 20 секунд. Далее они активируются только при торможении. Некоторые модели водитель может отключать кнопкой.

Читайте также: Что такое коробка передач CVT и чем она отличается от автоматической и роботизированной.

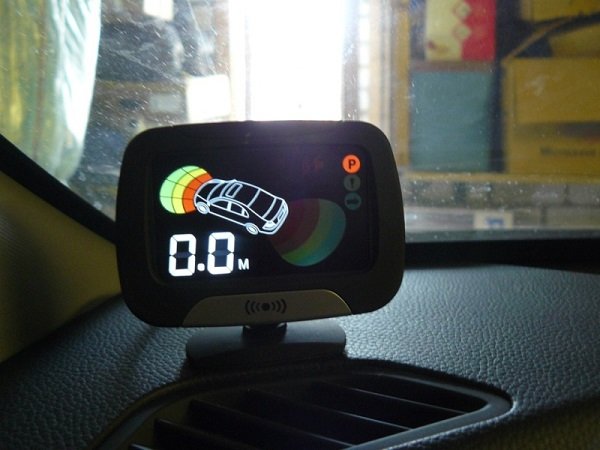

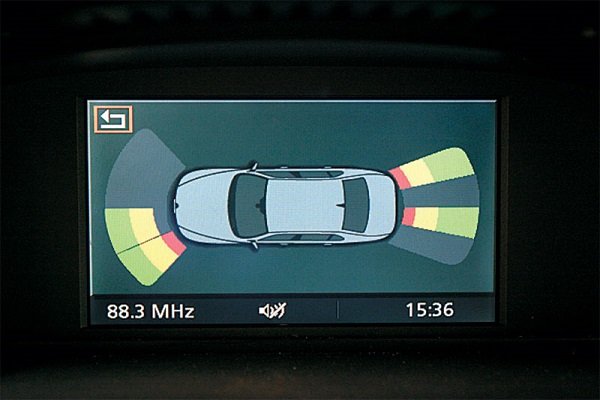

Современная модель парктроника с визуальной индикацией преград вокруг автомобиля.

Также при выборе парктроника нужно учитывать используемый способ индикации. Современные парктроники кроме звукового сигнала могут выводить информацию на:

  • Дисплей. В этом случае расстояние представляется в сантиметрах или метрах.
  • Шкалу. В этом случае расстояние представляется в виде полосок на шкале. Многие водители считают такой способ представления данных более удобным, так как изменения видны на индикаторе каждую секунду.

Новые и дорогие модели парктроников показывают на экране не расстояние, а саму преграду, а также траекторию движения автомобиля. Есть модели, фиксирующие и выводящие на дисплей температуру наружного воздуха, дату и время начала поездки. Другие модели «озвучены» человеческим голосом, который сообщает водителю расстояние до объекта. Также очень полезным новшеством считается проекция данных на лобовое стекло. В этом случае водителю не приходится переводить взгляд с дороги на дисплей или индикатор.

Читайте также: Что такое ЭБУ в автомобиле и какие функции оно выполняет.

Видео о том, что такое парктроник

Что такое парктроник и для чего он нужен

Статья о том, что из себя представляет парктроник и для каких целей он нужен в автомобиле. В конце статьи — интересные видео рекомендации по выбору парковочного радара.

Назначение и основные принципы действия парктроника

Парктроник (его еще называют парковочным радаром) – это специальное оборудование, которое предупреждает водителя о приближении опасности или преграды на дороге, будь-то большой камень, бордюр, забор или другое транспортное средство.

Его также используют ученики, упражняющиеся в искусстве безопасной парковки, которые еще не побороли страх зацепить столбик на дороге, задеть соседнюю машину и т.п.

Основной принцип работы данного устройства — излучение сигналов, отражающих различные объекты и возвращающие их в исходное положение. По времени возращения сигнала можно рассчитать, на каком расстоянии находится препятствие.

Читать еще:  Что значит контрактный двигатель

Оборудование сообщает водителю о том, что дистанция между транспортным средством и препятствием уменьшается. Однако более дешевые разновидности парктроника не смогут точно определить расстояние, на котором находится препятствие.

Каждый парктроник имеет биппер – специальный сигнал звукового устройства. Биппер издает голосовые сигналы с разными частотами во время приближения опасности. Поэтому чем ближе опасность, тем чаще будет звучать сигнал. Если сигнал звучит непрерывно, это означает, что опасный объект находится очень близко к автомобилю, поэтому необходимо срочно остановиться.

Эксплуатационные характеристики

Парктроники можно использовать в любое время года, но для этого необходимо учитывать некоторые их особенности. Практически все устройства можно использовать при температуре от -35 до +80 градусов Цельсия. Только необходимо помнить о том, что при температуре ниже -35 градусов парктроник может утратить свои первоначальные характеристики и выйти из строя.

Парктроник может выдавать неверную информацию при следующих обстоятельствах:

  • При налипании на датчик снега, льда или грязи;
  • При движении автомобиля по пересеченной местности или неровной дороге;
  • При работе в плотный снег или дождь;
  • При попытке припарковать автомобиль на относительно небольшой территории. В такой ситуации может возникнуть эффект эха.

Также при использовании парктроника нужно помнить о том, что на некоторые предметы устройство может не сработать. Данное оборудование может не обнаружить цепь, трос, невысокий забор (меньше одного метра), наличие звукоотражающих и звукопоглощающих объектов. Кроме того, вы не сможете с помощью парктроника распознать ямы на дороге, незакрытые люки, небольшие острые предметы и других элементы, которые не смогли распознать датчики.

Использование переднего и заднего парктроника

Самыми популярными в использовании являются задние парктроники, которые устанавливают на задний бампер. Специалисты рекомендуют устанавливать 3 или 4 датчика для большей безопасности передвижения. Работать задние парктроники начинают на расстоянии около двух метров до преграды.

Парктроники, предназначенные для передней части автомобиля, отличаются от задних дополнительным входом, с помощью которого их подключают к датчику скорости. Только нужно не забывать о том, что система может выключиться, если автомобиль едет со скоростью 20 км/час. Датчики будут срабатывать на расстоянии 60-80 см от препятствия.

Совмещенный вид парктроника идет в комплекте к общему блоку, а также необходимое количество датчиков для установки в передней и задней части автомобиля. Такие устройства оснащены 2 типами сигнальных бипперов, каждый из которых сообщает о наличии опасности спереди и сзади.

Варианты установки датчиков и дисплей

Внешне большинство моделей парктроников очень похожи, но они могут выполнять совсем разные функции. При выборе этого оборудования необходимо помнить его основное предназначение – обеспечение всех условий для комфортной парковки автомобиля без каких-либо препятствий.

Варианты установки датчиков парктроника зависят от опыта вождения автолюбителя, а также от его индивидуальных потребностей в плане удобства парковки. Различают следующие варианты установки:

  • Четыре задних датчика, используемых опытными водителями, которые хорошо ощущают параметры своего автомобиля;
  • Установка шести автомобильных датчиков – четыре на задней части, и два на передней. Так предпочитают работать с парктроником менее опытные автомобилисты, которые плохо ориентируются в параметрах собственного автомобиля;
  • Восемь датчиков (по четыре установки на переднюю и заднюю части машины) предпочитают устанавливать на свой автомобиль водители, которые практически не имеют опыта в вождении.

Существуют модели парктроников, не имеющих экрана и сигнализирующих об опасности лишь при помощи звука. На экране же устройства вы сможете подробно увидеть приближающуюся опасность, а также узнать, на каком расстоянии находится преграда.

Современный ассортимент парктроников предлагает устройства, имеющие светодиодную шкалу или вмонтированную камеру. Второй вариант (с камерой) стоит дороже.

Специалисты советуют устанавливать дисплей в ту часть автомобиля, куда вы чаще всего смотрите при парковании. Отличным местом будет зеркало с задним видом.

Производители парктроников

На современном автомобильном рынке представлены парктроники разных фирм и производителей. Отдавать предпочтение стоит продукции тех компаний, которые производят эти устройства не один год и имеют положительные отзывы клиентов.

Стоимость устройств этих брендов значительно отличается от их аналогов менее известных компаний. Однако надежность и высокое качество работы стоят этих денег.

Заключение

Современные начинающие автолюбители все больше доверяют свою безопасность парктронику — он может помочь в оттачивании мастерства правильной и аккуратной парковки. Однако полностью полагаться на парктроник не стоит — в любом случае, это устройство не способно полностью заменить человека.

Рекомендации по выбору парктроника — в видео:

Парктроник

Одним из самых сложных заданий для новичка-водителя является параллельная парковка в ограниченном пространстве городской улицы. Очень сложно первое время привыкнуть к габаритам автомобиля, к тому же не всегда можно увидеть в зеркалах заднего вида, что делается перед задним бампером автомобиля.

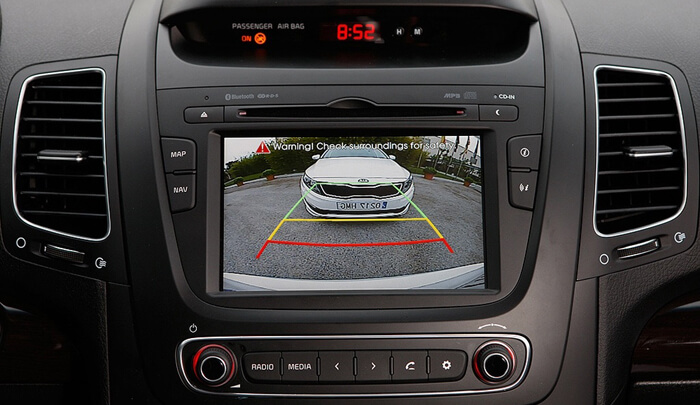

Однако, если ваша машина оснащена камерами заднего вида или парктрониками, то задача значительно облегчается.

Так что же такое парктроник?

Парктроник — это устройство для парковки, ультразвуковой радар, который сканирует пространство за вашим автомобилем и оповещает о приближении к препятствию. Кроме того, парктроник определяет расстояние до препятствия. Парктроник обладает звуковыми и световыми сигналами, которые вы обязательно услышите и увидите на дисплее устройства, как только расстояние до преграды станет критическим.

Читать еще:  Средство для чистки дроссельной заслонки

Парктроник (парковочный радар) не обязательно устанавливают только на заднем бампере. Есть устройства, сканирующие пространство и перед машиной. Те водители, которые предпочитают автомобили класса выше среднего, знают, что длинный капот значительно ограничивает обзор непосредственно перед автомобилем.

Принцип работы парктроника, такой же, как и у обычного радара или эхолота. В бампер устанавливаются датчики, которые испускают ультразвуковые сигналы. Затем этот сигнал отбивается от любой поверхности и возвращается назад к датчику. В электронном блоке измеряется время, за которое сигнал вернулся, и на основании этого определяется расстояние до преграды.

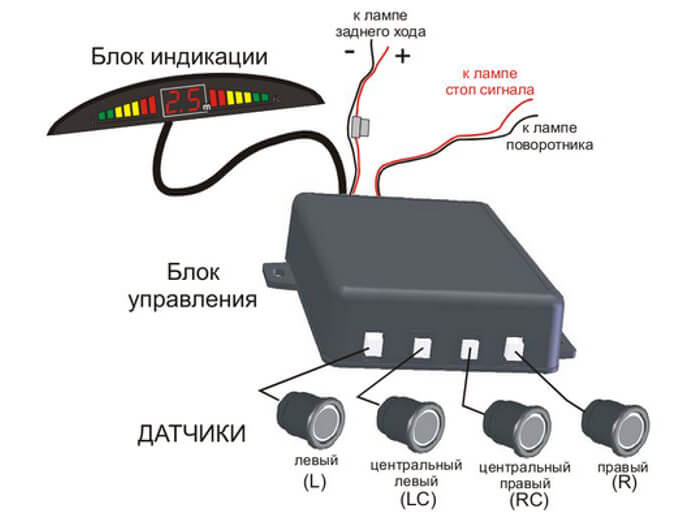

Устройство парковочного радара

Парктроник — это одна из систем безопасности автомобиля, которая может идти как в комплектации, так и устанавливается в качестве дополнительной опции.

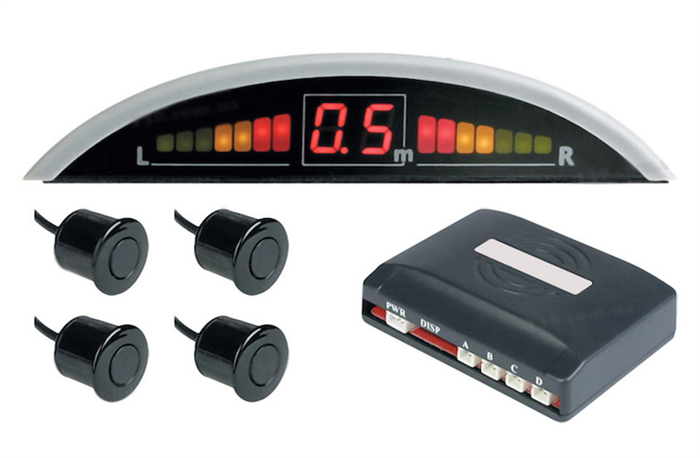

Основными его элементами являются:

  • датчики парковки — их количество может быть разным, но оптимальной считается формула 4х2 (4 сзади, 2 спереди);
  • электронный блок — элемент управления, в котором анализируется поступающая от датчиков информация, также он может извещать водителя о поломках в системе;
  • световая индикация (может представлять из себя обыкновенные светодиоды в виде шкалы с делениями, самые продвинутые модели оснащаются сенсорными экранами, также есть индикация, проецирующаяся на лобовое стекло);
  • звуковая сигнализация (бипер) — в более ранних моделях лишь по звуковому сигналу водитель определял расстояние до препятствия.

Более современные модели парктроников отличаются расширенным функционалом, например датчики могут измерять температуру воздуха за окном, кроме того они могут быть объединены с камерами заднего вида, и изображение будет выводиться на дисплей.

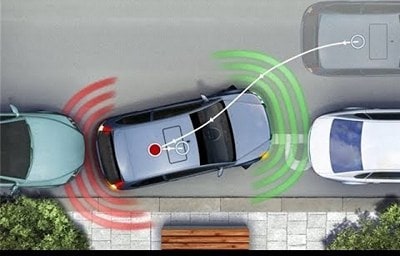

В некоторых моделях имеется озвучка человеческим голосом, а на экране показывается оптимальная траектория движения.

Датчики и их количество

Точность данных во многом зависит от количества врезных датчиков парковочного радара. В автомобильных магазинах можно найти системы с самым разным их количеством.

Наиболее распространенная — четыре датчика, которые устанавливаются в задний бампер и два в передний. Такой вариант оптимально подходит для большого города, где постоянно есть пробки и часто машины стоят в них буквально бампер к бамперу.

В наиболее продвинутых моделях парктроников с такой компоновкой есть возможность отключения передних или задних датчиков.

Самыми первыми появились радары с двумя датчиками. Их можно приобрести и сегодня, но мы бы не рекомендовали, потому что будут образовываться мертвые зоны из-за чего объекты малой толщины, например парковочные столбики, радар не заметит.

Три или четыре датчика, которые устанавливаются в задний бампер — это хороший и недорогой вариант. Мертвые зоны исключаются и вы сможете спокойно парковаться даже на самой узкой улочке, заставленной автомобилями.

Наиболее дорогими являются парктроники из восьми датчиков — по четыре на каждом бампере. С такой системой вы будете защищены от случайных столкновений с любыми видами препятствий. Хотя конструктивные особенности некоторых моделей автомобилей не позволяют устанавливать такое количество датчиков на бампер.

При установке датчиков используют два способа крепления:

  • врезные датчики — приходится делать отверстия в бампере для их установки;
  • накладные — их попросту приклеивают к бамперу, хотя некоторые водители к ним относятся с подозрением и опасаются, что они могут потеряться во время мойки.

Индикация

Самые первые парктроники оснащались исключительно бипером, который начинал пищать, как только водитель переключался на заднюю передачу. Чем ближе автомобиль подъезжал к препятствию тем более высокой становилась частота звука. К счастью звук сегодня можно регулировать или полностью отключать, ориентируясь исключительно по светодиодному или цифровому дисплею.

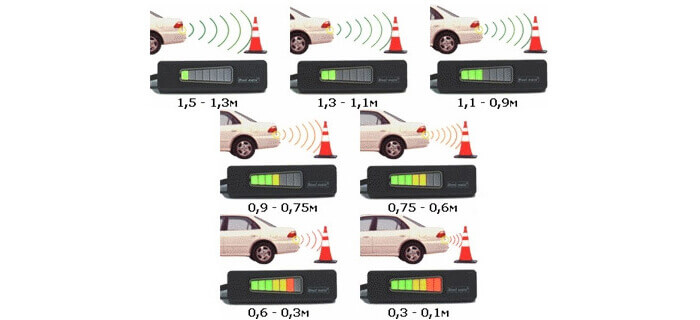

Светодиодные индикаторы могут быть двух видов:

  • шкала с указанием расстояния;
  • светодиоды изменяющие цвет в зависимости от расстояния — зеленый, желтый, оранжевый, красный.

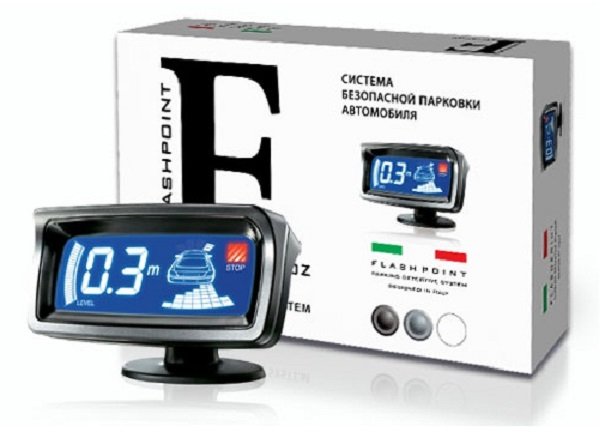

Также сегодня можно купить парктроники с жидкокристаллическим дисплеем. Стоимость такой системы будет значительно выше, но и функциональность ее значительно расширена. Например дешевые радары, только извещают вас о наличии преграды, а что это за преграда — они вам не скажут: бампер дорогого джипа или ствол дерева.

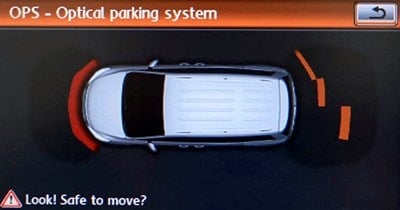

Продвинутые варианты могут составлять целый план-схему того, что происходит перед или за вашим автомобилем.

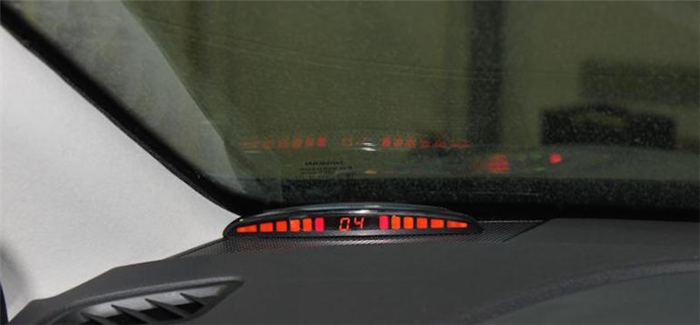

Ну и самый дорогой на сегодня вариант — индикация непосредственно на лобовом стекле. Это очень удобно, поскольку не нужно отвлекаться от панели приборов. Также довольно прогрессивными являются образцы, совмещенные с камерами — изображение выводится прямо на дисплей и вам можно забыть о зеркалах заднего вида.

Кстати, в этой статье вы узнаете как выбрать парктроник.

Как пользоваться парктроником?

Обычно парктроник включается вместе с началом работы двигателя. Система проводит самодиагностику и успешно переходит в спящий режим или полностью отключается.

Задние датчики активизируются как только вы переключаетесь на реверс. Сигналы начинают подаваться после обнаружения препятствия на расстоянии от 2,5 до 1,5 метра — в зависимости от модели и ее характеристик. Время между испусканием сигнала и его приемом составляет 0,08 секунды.

Передние датчики активизируются при нажатии на тормоз. Часто водители их отключают, потому что в пробках они постоянно будут извещать вас о приближении к другим автомобилям.

Читать еще:  Щетка задняя круз универсал

При использовании парктроника не следует на них полностью полагаться. Как свидетельствует практика, наличие парковочного радара притупляет бдительность.

А ведь они могут и ошибаться:

  • во время сильного дождя и снегопада;
  • при попадании внутрь датчиков влаги;
  • при их сильном загрязнении.

Кроме того парктроники бессильны перед канализационными люками, ямами, наклонными поверхностями (сигналы от них отобьются совсем в другом направлении).

Дешевая модель может не заметить кота, собаку, ребенка. Поэтому используйте парктроники только как вспомогательное средство и не теряйте бдительность. Запомните, что ни один прибор не сможет вас на сто процентов уберечь от потенциальной опасности.

Видео о том как работает парктроник.

Что такое парктроник в автомобиле и как он работает

Припарковаться в условиях большого города бывает непросто даже профессиональным водителям. Запарковать автомобиль без повреждений в условиях ограниченного пространства поможет парковочный радар (он же парктроник).

Что такое парктроник в автомобиле? Радар представляет собой систему из датчиков, крепящихся на бортах автомобиля. Они измеряют расстояние до ближайшего объекта, что позволяет избежать столкновения. Он пригодится, как начинающим водителям, ведь чаще всего у них возникают проблемы с парковкой, так и опытным автолюбителям. Радар парковки позволит «вписаться» даже в небольшое пространство между машинами.

Как работает парктроник? На бортах автомобиля (обычно на переднем и заднем бампере, иногда и по бокам) крепятся датчики, они сигнализируют о расстоянии до препятствия, информация об этом выдаётся на дисплее или в виде звукового сигнала.

Предлагаем рассмотреть устройство и принцип работы парктроника.

Устройство парктроника


Любая парковочная система состоит из нескольких составляющих:

  • Ультразвуковых датчиков;
  • Блока управления;
  • Системы выведения данных (это может быть дисплей или небольшие динамики, встроенные в блок управления).

Количество датчиков может варьироваться в зависимости от модели от двух (как, например, у ParkAWay E-2B-ZV) до восьми и более (ParkAWay E-8W-ZV). Чем больше их, тем лучше. Дело в том, что при работе всего двух элементов неизбежно возникают «мертвые зоны» между ними и устройство может не среагировать на столб или дерево. Некоторые модели с двумя датчиками позволяют подключить дополнительные. Например, у радара ParkAWay E-2W-SH в комплекте два чувствительных элемента, но устройство поддерживает подключение четырёх. Приобрести дополнительные можно в нашем магазине.

Немного про устройство датчика парктроника. Он может быть врезным или накладным, с проводным или беспроводным способом подключения. Беспроводное соединение позволяет не тянуть провода через весь салон, однако и стоят такие устройства куда дороже.

Модели с дисплеем в комплекте, как у ParkAWay E-6W-D, значительно удобнее в использовании. Экран позволяет очно контролировать приближение препятствия.

Принцип работы пактроника

Принцип работы датчика парктроника довольно прост. Закрепленные элементы посылают ультразвуковой импульс. Он отражается от ближайшего препятствия и возвращается обратно. Блок управления определяет время за которое вернулся отраженный сигнал и уже, исходя из этого, рассчитывает и выдаёт информацию о расстоянии до ближайшего объекта. Данные выводятся на дисплей гаджета или в виде звукового сигнала в зависимости от конкретной модели.

Ещё одна функция блока управления – тестирование и самодиагностика работы системы. В случае поломки он подаст звуковой сигнал, говорящий о том, что устройство вышло из строя.

В зависимости от места размещения ультразвуковых элементов радары парковки могут быть передними и задними. Как работает передний парктроник? Передний радар парковки подразумевает расположение датчиков на переднем и заднем бампере, чаще всего в комплекте идёт шесть и более чувствительных элементов, четыре из них устанавливаются сзади, два оставшихся спереди. Принцип его функционирования полностью идентичен работе системы с задним расположением. В некоторых устройствах есть возможность переключения между приёмом сигналов только передних или только задних чувствительных элементов.

Как пользоваться парктроником

Использовать парковочный радар достаточно просто. Важно, чтобы датчики были правильно установлены, точно в вертикальной плоскости, в ином случае устройство может воспринимать асфальт, как препятствие и сигнализировать о нём. В случае, если радар парковки не оснащён экраном (как модель ParkAWay E-4G-ZV), он будет сигнализировать о приближающемся препятствии с помощью звука. Чем оно ближе, тем громче будет звук бипера. Если расстояние достигло критической отметки (то есть 25-30 см), звук становится непрерывным.

Что показывает дисплей парктроника? Это зависит от типа экрана радара. Одними из самых распространенных и недорогих моделей являются устройства, оснащённые светодиодным дисплеем, меняющим цвет (речь идёт, например, о ParkAWay E-4B-SH). Если экран загорается зелёным светом, это сигнализирует о наличии препятствия, по мере приближения к нему, он становится красным. Дополнительно могут отображаться цифры, указывающие расстояние до объекта в метрах. Радары, оснащенные ЖК-экраном, стоят дороже. Дополнительно они могут быть оснащены камерой заднего вида.

Как итог всему вышесказанному, можно сказать, что наиболее приемлемой моделью парковочного радара можно считать вариант с 4-6 датчиками и светодиодным дисплеем.
Удачи на дорогах!
