Фаркоп для рено дастер 4х4 своими руками

Содержание

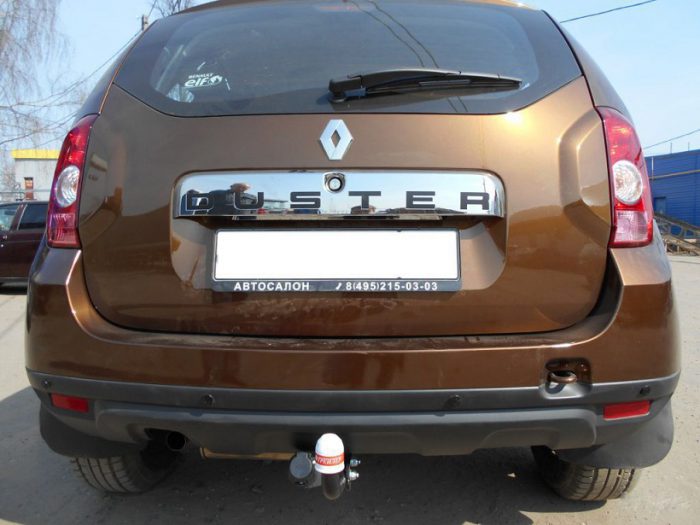

Установка фаркопа для Рено Дастер 4х4

Дата публикации: 12 августа 2016 .
Категория: Автотехника.

Рено Дастер – это популярный кроссовер, который превосходно показывает себя как в пределах города, так и на трассах и магистралях. Однако даже в этот внедорожник можно уместить далеко не весь багаж, который хотелось бы взять с собой на дачу или для загородного путешествия. Подобная проблема решается довольно просто с помощью прицепа, который крепится к машине посредством специального тягово-сцепного устройства (ТСУ) или как его чаще называют – фаркопа.

Рено Дастер способен транспортировать трейлеры и прицепы весом до 1,3 — 1,5 тонн, поэтому подобрать для него необходимое сцепное приспособление не составит труда. Однако при выборе устройства необходимо учитывать некоторые нюансы.

Какой фракоп подойдет для Дастера

Так как этот кроссовер бывает переднеприводным и полноприводным, то и при установке ТСУ возникают вполне решаемые, но все-таки проблемы.

Несмотря на то, что все фаркопы 4х4 совместимы с моноприводными моделями авто, в процессе монтажа устройства придется произвести некоторые доработки. Например, возможно придется подпилить «язычок» бампера. Конечно, в продаже есть модели ТСУ версии 2WD, совместимые с бампером Renault Duster, но даже в этом случае порой приходится выбирать между бампером и запаской. Найти вариант, который не будет мешать ни запасному колесу, ни бамперу очень сложно.

В случае с полным приводом многие сталкиваются с тем, что установка фаркопа на Дастер требует нескольких простых на первый взгляд манипуляций. Сперва прикручиваются кронштейны («щечки»), после чего они устанавливаются на балку. Однако на этом этапе приходится снимать так называемый защитный экран. Самое интересное, что установить его обратно будет невозможно. И опять же, найти оптимальную модель ТСУ, чтобы избежать таких манипуляций очень сложно. Но, по заявлениям автолюбителей АТС можно сколько угодно эксплуатировать без этой детали.

Если говорить о наиболее подходящей модели ТСУ для полноприводного авто, то самым лучшим считается фаркоп «Трейлер» на Рено Дастер. Этот производитель предлагает бюджетные, но качественные изделия для разных марок авто. На Renault Duster фаркоп обойдется порядка 3 500 рублей.

Самый подходящий фаркоп для Дастера 4х4 – это модель, которая крепится четырьмя винтами М10. Каждый из этих винтов продевается через стандартную втулку длиной 53-55 мм с шайбой на конце, установленную из салона автомобиля. Обычно в моделях кроссоверов уже предусмотрены отверстия для этих креплений. Расстояние между ними составляет 240 мм а между кронштейнами выдерживается дистанция в 89 см. Зная эти цифры будет несложно изготовить фаркоп на Дастер своими руками. Чертежи ТСУ, представленные ниже, помогу вам в этом.

Как изготовить фаркоп для Renault Duster самостоятельно

Для того чтобы изготовить ТСУ для внедорожника своими руками вам понадобятся следующие инструменты и оборудование:

  • дрель;
  • аппарат для сварки;
  • наждачка;
  • болгарка и шлифовочная насадка для нее;
  • краска и грунтовка;
  • шар с проушинами категории «А» (можно купить на любом авторынке);
  • трубогиб;
  • металлическая квадратная труба диаметром 2 м.

Также следует произвести все замеры на внедорожнике. Ниже представлены чертежи для Рено Дастер Аутентик 1,6 4х2. Соответственно некоторые величины могут отличаться в зависимости от вашей модели кроссовера.

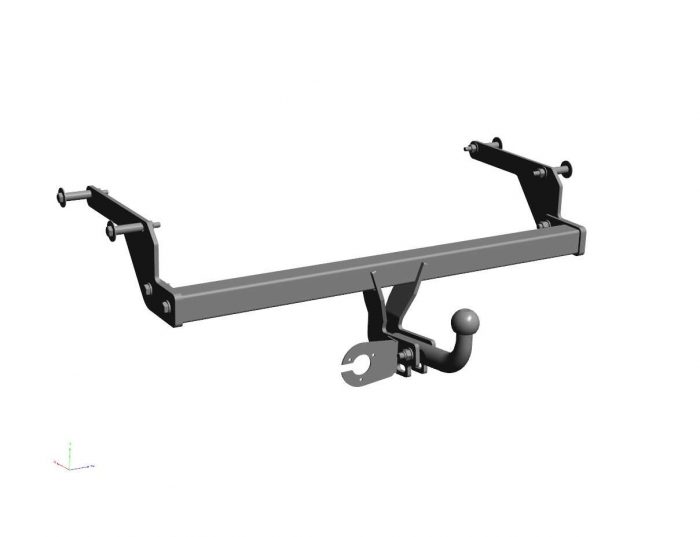

Используя чертеж фаркопа на Рено Дастер, необходимо выполнить следующие шаги:

  • Отрезать боковые проушины нужного размера.
  • Соединить их с помощью сварки с трубой.
  • Отрезать от трубы кусок требуемого размера и изогнуть его с помощью трубогиба.
  • Приварить к изогнутому отрезку трубы шар.
  • По центру большого отрезка трубы, которая в будущем будет выполнять роль поперечной балки, необходимо приварить подготовленный отрезок с шаром. Причем сделать это нужно таким образом, чтобы получившееся крепление получилось под углом 90 градусов.
  • Зачистить швы и края труб шлифовальной насадкой и потом пройтись по этим местам крупнозернистой наждачкой.
  • Очистить изделие от пыли, прогрунтовать и окрасить.

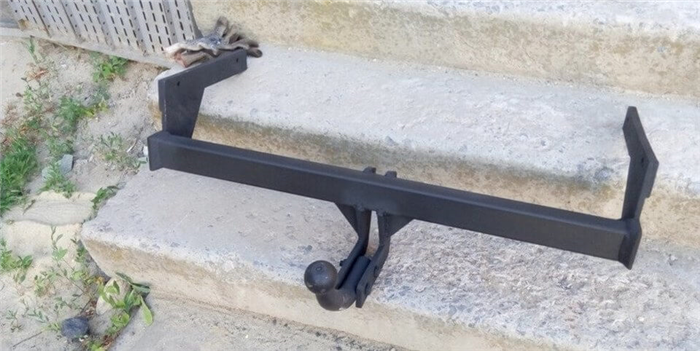

В итоге у вас должна получиться такая конструкция.

Если вы хотите чтобы фаркоп на Рено Дастер своими руками, чертежи которого мы рассмотрели, был съемным, то поставьте на ТСУ кусок уголка с гайками – это усилит лонжерон.

После того как вы изготовили самостоятельно или приобрели фаркоп, его потребуется установить, произвести монтаж своими силами не сложно, главное соблюдать технику безопасности и следовать инструкциям.

Устанавливаем фаркоп

Прежде чем установить фаркоп, необходимо учесть несколько нюансов:

  • Если вы купили готовый комплект, то в нем, скорее всего, будут самоконтрящиеся гайки. Это значит, что закрутить их можно только один раз.
  • Гайки М10 необходимо окончательно зажимать в самую последнюю очередь, прилагая усилие порядка 45-50 H*м.
  • Если вы приобрели готовый комплект ТСУ версии 4WD, то в процессе зажимания крепежных гаек, сам фаркоп нужно будет оттягивать назад.
  • Винты М10 необходимо обязательно смазать литолом или циатимом.

Зная эти тонкости, вы можете начать подготовительный процесс. Для этого освободите багажное отделение внедорожника, демонтируйте глушитель и запаску. После этого установите авто над смотровой ямой или используйте домкрат. Подготовьте отвертку, 2 ключа на 17 и 2 – на 19. Также потребуется отключить аккумулятор, для этого достаточно лишь отсоединить клемму на минус.

После этого необходимо разделить ТСУ на составные части и приступить к монтажу, для которого потребуется:

  • Снять заводские заглушки, расположенные под обшивкой справа и слева. Для этого аккуратно приподнимите обшивку и подденьте их отверткой.
  • Вставить в освободившиеся отверстия крепежные болты. Для их защиты используйте втулки, которые устанавливаются внутри лонжеронов.
  • Удостовериться что крепежи установлены правильно. Загляните под машину и убедитесь, что вы видите окончания крепежных элементов.
  • Надеть боковые кронштейны на окончания болтов, закрепить их шайбами и наживить гайки, используя ключ на 19 (оставьте себе возможность отрегулировать их, поэтому сильно не затягивайте).
  • Установить поперечную балку.
  • Совместить отверстия с одной стороны балки и боковушки и наживить в этом месте гайку. Аналогичные манипуляции повторите с другой стороны.
  • Откорректировать положение балки и затянуть все гайки.
  • Монтировать буксирный крюк.

После этого остается установить проводку в розетке фаркопа, чтобы при соединении его с прицепом, на последнем работали световые огни.

Подключаем электрику

Перед тем, как произвести подключение электрики фаркопа на Рено Дастер необходимо внимательно изучить руководство по АТС. Также не забудьте отключить аккумулятор. Помимо этого, найдите клеммы, отвечающие за соединение задних фонарей авто, проложите шлейф с проводами от розетки в багажник.

Читать еще:  Ваз 2114 камуфляж пленка

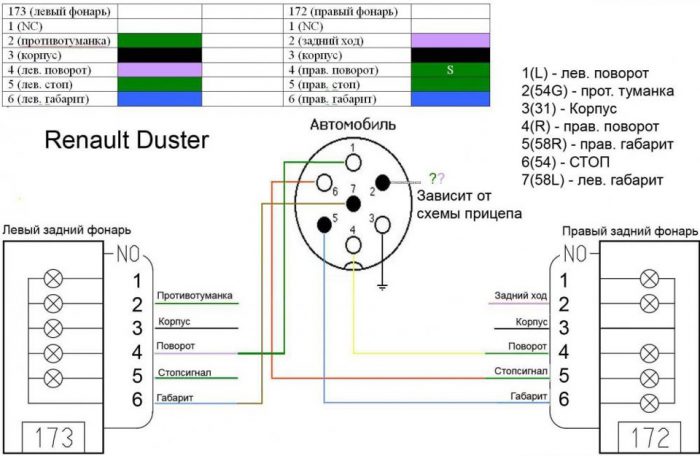

Дальше выделите провода определенных цветов, в соответствии с проводкой машины.

Для подключения электрики используйте многожильные провода из меди с сечением от 1,5 до 2,5 мм 2 . Концы проводов зажмите или залудите.

Сам процесс подключения розетки ТСУ не займет много времени. Для этого потребуется:

  • Закрепить розетку фаркопа на поперечной балке ТСУ с помощью нескольких шурупов.
  • Завести проводку в багажник кроссовера.
  • Зафиксировать ее концы в жгуте клеммы и подсоединить в штатное отверстие.

В заключении

Сегодня на полках магазинов можно найти как стандартные модели ТСУ, так и модифицированные изделия, которые убираются в бампер. Однако изготовить тягово-сцепное устройство можно и самостоятельно. Главное несколько раз перепроверить размеры вашего кроссовера и выполнить монтаж изделия согласно описанным выше инструкциям.

Фаркоп на Рено Дастер: какой купить и как установить своими руками

Всем привет! Продолжаем обсуждать тему фаркопов (ТСУ). И сегодня у нас на очереди фаркоп на Рено Дастер. Это отличный бюджетный кроссовер, который полностью оправдывает свою стоимость и выступает настоящей рабочей лошадкой.

Это предполагает, что многие к этой машине захотят (или им потребуется) купить прицеп. А без фаркопа, то есть тягово-сцепного устройства, подключение прицепа к авто будет невозможным. Проще подобрать прицепное ТС под фаркоп, нежели наоборот. Потому начнем именно с того, как выбрать и как установить самому новый фаркопчик.

Важные особенности выбора

Рено Дастер бывает полноприводным 4×4 и моноприводным (привод идет на передние колеса). Из-за этого, покупая машину 2013, 2014, а может и 2016 года выпуска или нашего сегодняшнего 2017, не забывая и про 2015 год, будьте готовы столкнуться с некоторыми проблемами.

Большинство ТСУ совместимы с полноприводной и моноприводной версией кроссовера. Но монтаж потребует некоторых корректировок. К примеру, часто приходится подпиливать язычок на бампере. Есть версии ТСУ, которые подходят под бампер кроссовера, но тут придется выбирать — оставить целым бампер или иметь возможность возить запаску.

Если это полноприводная версия, тогда тут все несколько проще, на первый взгляд. Вы монтируете кронштейны (в простонародии щечки), а потом устанавливаете их на балку. Но тут есть нюанс. Придется демонтировать защитный экран, а вот назад уже его не поставите. Хотя автовладельцы утверждают, что ничего страшного в этом нет.

Производители

Почитав тематический форум, услышав мнение людей из разных городов, таких как Москва, Уфа, Питер, и побывав в Астане, где Дастер пользуется огромной популярностью, я сделал несколько выводов относительно самих моделей фаркопов.

На рынке есть несколько лидеров в лице:

  • Bosal VFM;
  • Трейлер;
  • Лидер-Плюс.

Но прежде чем купить ТСУ и разбираться, как поставить его на машину и выполнить подключение электрики, хотел бы обсудить несколько стран, выпускающих хорошие фаркопы. Все они доступны на российском рынке.

  • Словакия (фирма Galia). Цена довольно высока, вплоть до 11-12 тысяч рублей, но бампер снимать не придется при установке, выдерживает высокие нагрузки и служит безотказно;
  • Бельгия (Bosal). Отменное качество при более низкой стоимости. Но без демонтажа бампера не обойтись;
  • Испания (Enganches Aragon). За них придется заплатить около 10 тысяч рублей, но их горизонтальные нагрузки в 2 тонны вас не оставят равнодушными. Прекрасное качество;
  • Польша (Imiola Hakpol). Самые дорогие модели стоят 9 тысяч при грузоподъемности 1,5 тонны. Цена соответствует качеству;
  • Россия (Лидер-Плюс). Предназначены для эксплуатации при нагрузке до 1,2 тонны. Стоят дешево, потому очень востребованные;
  • Швеция (Thule). Прекрасные характеристики, но минимальная цена составляет 11 тысяч рублей за ТСУ.

Откровенно экономить я вам настоятельно не советую. Установка низкосортного фаркопа может обернуться печальными последствиями.

Зная, сколько стоит тот или иной фаркоп, насколько он подходит под ваш Дастер и кошелек, можно подобрать достойный вариант.

Установка ТСУ

Если вы решили взяться за установку своими руками, подготовьтесь к этому морально и физически. Плюс не забывайте о регистрации ТСУ. Об этом я уже рассказывал вот ЗДЕСЬ.

Когда все готово к монтажным работам начинаем творить чудеса у себя в гараже.

    • Уберите из багажника своего Рено все лишнее, что может мешать. Также потребуется снять запаску и глушитель. Машину ставьте над ямой или поднимайте заднюю часть домкратами. Подготовьте набор инструментов, чертежи с размерами, идущие в комплекте с ТСУ, и снимите минус с аккумулятора;

  • Снимите теперь заводские заглушки. Их вы найдете справа и слева под обшивкой внутри багажника. Они просто поддеваются отверткой и удаляются;

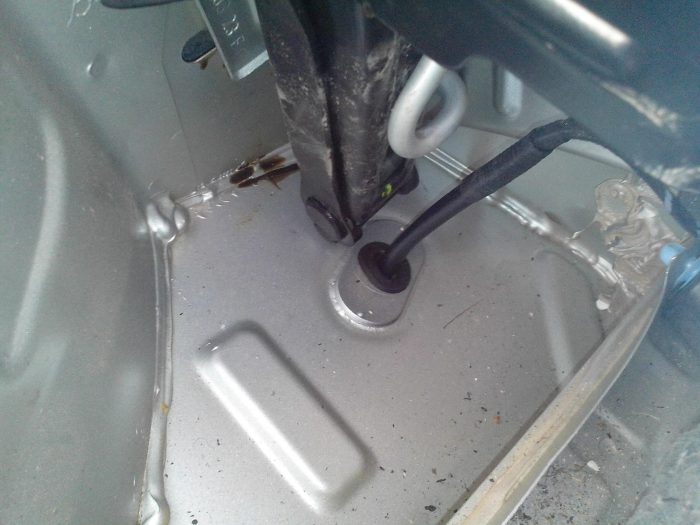

  • В освобожденное отверстие вставляются болты крепления. Загляните под низ кроссовера и убедитесь, что они оттуда выступают. Внутри лонжерона не забудьте поставить втулки, которые будут защищать болты;
  • На концы болтов установите боковые ушки (кронштейны, если кто забыл), закрепите шайбами с гайками, но только насадите, не затягивая. Потом сможете отрегулировать так, как нужно;

  • Теперь черед за поперечной балкой. Установить ее довольно легко;
  • Совместите отверстия с одной ее стороны и сбоку, наживите на гайку. С другой стороны проделывается то же самое;
  • Откорректируйте положение вашей балки. Теперь-то можно затянуть болты как следует;
  • Завершается установка механической части буксирным крюком.

Если посмотреть наглядное видео, вам будет проще осуществлять все эти манипуляции. Не забывайте, это еще половина работы. Основная цель — сделать подключение не только механическое, но и электрическое.

Электрическая составляющая

Прежде чем выполнять монтаж электрики фаркопа, изучите руководство по эксплуатации к вашему Рено Дастер. Здесь потребуется иметь дело с блоком согласования. Что это и зачем он нужен, я уже писал ТУТ.

Действуем примерно так:

  • сначала отключается минусовая клемма с аккумуляторной батареи;
  • теперь находим клеммы в плафонах задних фонарей, которые и отвечают за их работу;
  • прокладываем шлейф с проводкой от розетки к нашему багажнику;
  • разделяем провода по цвету, чтобы проводка ТСУ соответствовала по цвету проводке на автомобиле (вот тут-то и пригодится руководство по эксплуатации и заводская инструкция к фаркопу);

  • провода должны быть медными и многожильными с минимальным сечением 1,5 мм2;
  • концы зажимаются и изолируются;
  • розетка ТСУ монтируется на поперечной балке фаркопа, используя несколько шурупов;
  • проводка заводится в багажник и аккуратно прячется там;
  • концы проводки фиксируются в жгутах клеммы и соединяются в штатном отверстии.

Как вы сами видите, ничего особо сложного с установкой фаркопов на кроссовер Рено Дастер нет. Да и с выбором проблем возникать не должно. Потому дерзайте!

Важные дополнения

Их лучше изучить до того, как вы начнете самостоятельный процесс монтажа. Эти советы способны помочь избежать распространенных ошибок.

И вот эти рекомендации:

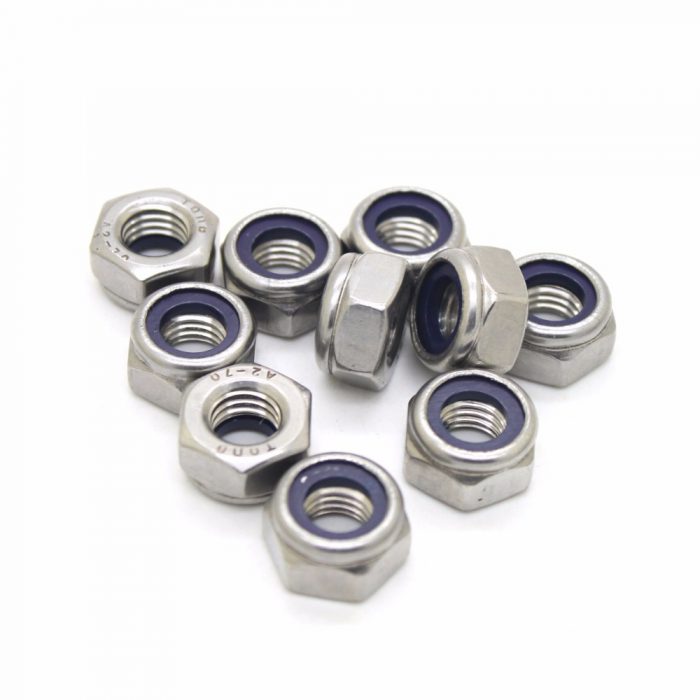

  • Если вы взяли готовый заводской комплект ТСУ, то к нему должны прилагаться самоконтрящиеся виды гаек. Их особенность в том, что после затяжки открутить их уже практически невозможно. Нужно ломать. Они закручиваются только раз. Так что не торопитесь сразу же плотно затягивать, иначе ТСУ встанет неровно, а исправить это не сможете;

  • Гайки типа М10, используемые в работе, зажимаются последними. Возьмите динамометрический ключ и используйте момент около 45-50 Нм;
  • Если у вас заводской комплект для полноприводного Рено Дастер, при затягивании гаек обязательно оттягивайте фаркоп назад. Так он встанет идеально ровно;
  • Все болтовые соединения с М10 обязательно смазываются веществами типа литола.
Читать еще:  Натяжитель грм шевроле ланос

Опираясь на эти нюансы и инструкции, проблем с установкой на Дастер ТСУ возникать не должно.

Удачи вам в работе!

Обязательно подписывайтесь, оставляйте комментарии, задавайте актуальные вопросы и приглашайте к обсуждениям своих друзей!

(13 оценок, среднее: 4,62 из 5)

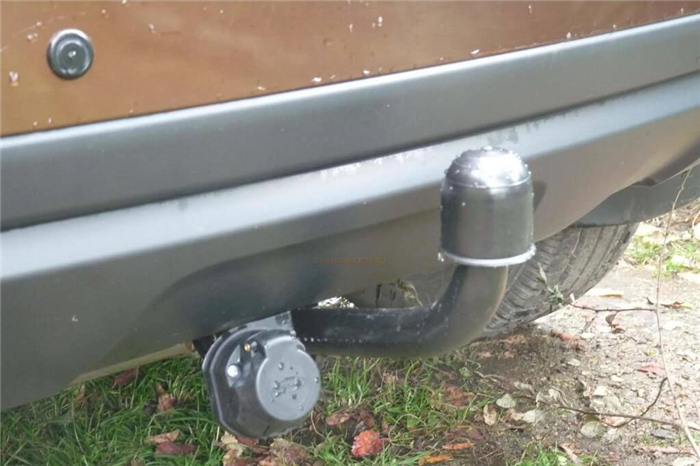

Фаркоп на рено дастер как установить — раскладываем по пунктам

Фаркоп – это простое, но обязательное устройство в автомобиле, предназначенное для его буксировки в случае невозможности продолжения движения «своим ходом». Также на легковых авто он может использоваться для перевозки небольших прицепов.

Если грамотно подобрать фаркоп под свою машину, он сможет не только увеличить возможности авто по перевозке тяжестей, но и помочь вытащить ваше транспортное средство из грязи или глубокого оврага, доставить в ремонтную мастерскую или оказать такую же помощь вашему товарищу-автолюбителю.

Нюансы при установке для версий 2WD и 4WD

Для Дастера подходит фаркоп, который удерживается на четырёх винтах М10 (см. фото). Каждый винт продевают во втулку, которую устанавливают из салона. Стандартная длина втулок – 53-55 мм, и втулка должна оканчиваться шайбой.

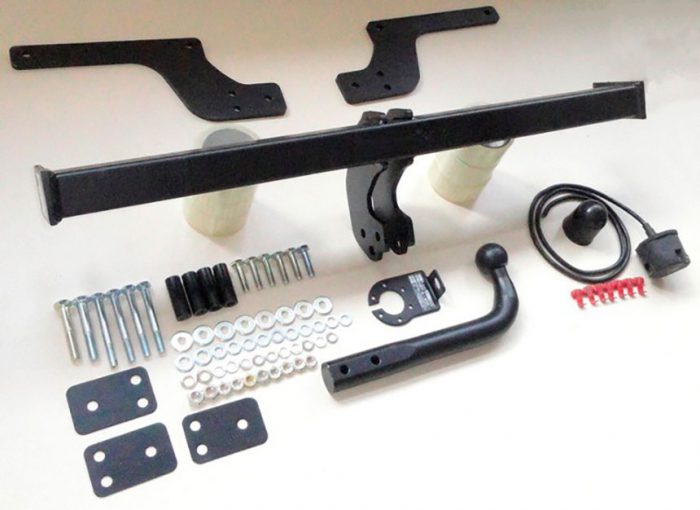

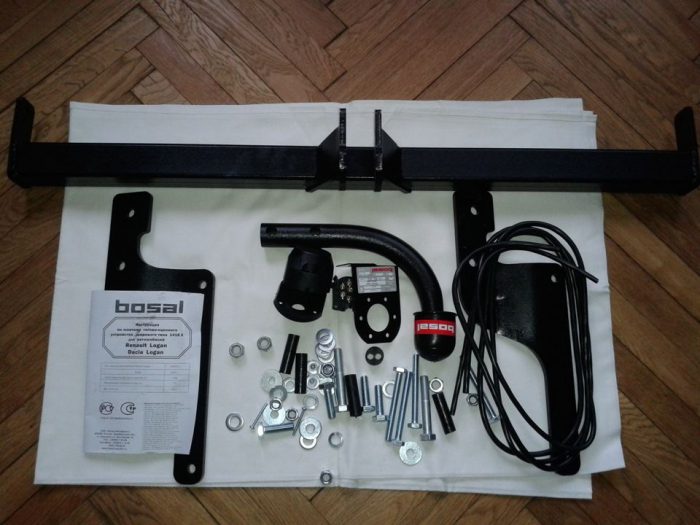

Один из фирменных фаркопов Дастер-Логан

В кузове уже просверлены отверстия, и расстояние между ними равно 240 мм. А дистанция между кронштейнами составляет 890 мм. Возможно, зная эти цифры, читатель решит сделать фаркоп на Рено Дастер своими руками.

Переднеприводный вариант фаркопа

Почти все фаркопы, подходящие для версии 4х4, совместимы и с моноприводным Дастером. Только монтаж не идёт без доработок. Спиливают «язычок бампера», но чаще делается прямоугольный вырез. Чертёж этого выреза должен идти в комплекте фаркопа. Можно изготовить и самодельный фаркоп по нашим чертежам.

Чертёж из инструкции по монтажу

Бампер обычно снимают затем, чтобы доработать его. А вообще фаркоп устанавливается без демонтажа штатных устройств. Но это относится к версии 2WD.

В продаже можно найти конструкцию, совместимую с бампером Дастера 2WD. Проследите за тем, чтобы сама эта конструкция не мешала «запаске». Часто приходится выбирать, чем пожертвовать – бампером или запасным колесом.

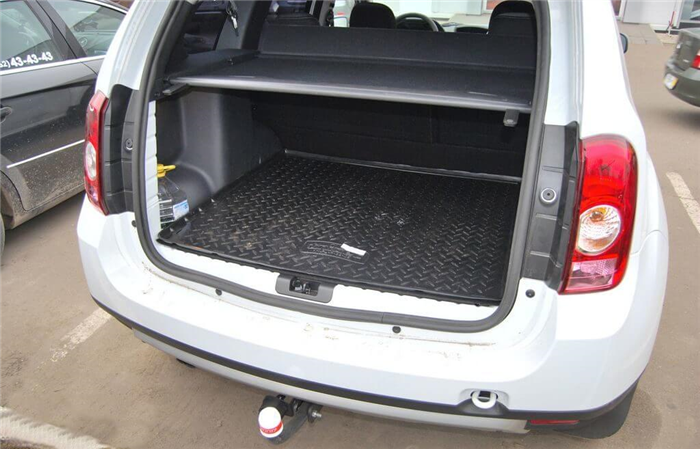

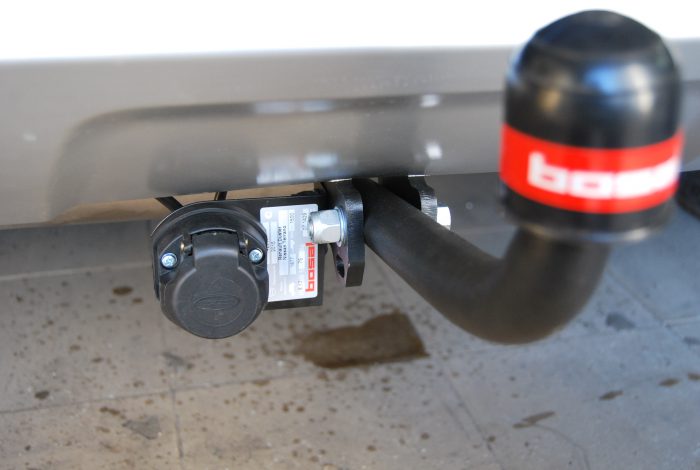

Кое-что из импорта

Будет сложно найти вариант, не мешающий ни тому, ни другому. Но такие варианты существуют тоже.

Заметьте, что фаркопы на Рено Дастер 4х4 устроены более просто. Там не требуется делать «обводы», как показано на фото. Всё, что подходит для версии 2WD, совместимо и с комплектацией 4WD. Но, зачем платить больше?

Доработка автомобиля с полным приводом

Вообще установка фаркопа на Рено Дастер состоит из двух этапов: прикручиваем «щёчки» (кронштейны) и устанавливаем на них балку. Так вот, при монтаже балки приходится снимать одну деталь. Вернуть её обратно не получается, а называется она «защитный экран».

Тепловой экран глушителя

По отзывам владельцев, эксплуатировать авто без защитного экрана можно бесконечно долго.

В комплектации 4WD не надо будет ничего подпиливать или снимать, кроме экрана глушителя.

Фаркоп – это…

Задача фаркопа – надёжно связать вашу машину с прицепом или другой машиной, в зависимости от обстоятельств. Но при этом автомобиль должен сохранять достаточную манёвренность. Именно поэтому фаркоп имеет округлую форму – она позволяет закреплённой тележке поворачиваться.

Прицепные устройства бывают нескольких типов:

  • разные по ширине (европейского и американского стандарта);
  • стационарные и съёмные;
  • фланцевые;
  • малые, средние, большие (делятся по нагрузочным параметрам, предназначены для прицепов разной грузоподъёмности);
  • фаркопы с условно-разъёмным креплением.

Европейские и американские фаркопы отличаются размерами шара. Для изделий из Европы он не превышает 50 миллиметров. Именно эти устройства наиболее совместимы с автомобилями российского производства.

Что касается стационарных и съёмных тягово-сцепных приспособлений, то среди них тоже есть разновидности. Так как фаркоп для легкового автомобиля – вещь далеко не обязательная (мало кто возит какой-либо груз, помимо того, что помещается в багажнике), то и крепить его можно как насовсем, так и временно. Прицепной крюк стационарного крепления обычно прикручивается или приваривается к элементам рамы или кузова машины, и после этого его уже не получится снять. Но в последнее время в продаже появилось много быстросъёмных устройств для буксировки прицепов, по своей надёжности не уступающих стационарным. Каким же может быть фаркоп двадцать первого века? Взгляните на это фото.

Прицепные устройства разных типов

Производители и стоимость фаркопов для Renault DUSTER

На сегодняшний день в продаже представлены тяговые приспособления различных производителей. Они отличаются по стоимости, которая, в свою очередь, зависит от разновидности фаркопа, его характеристик и собственно изготовителя. Остановимся на ведущих производителях тяговых устройств немного подробнее.

Производители фаркопов для Рено Дастер

Компания Galia (Словакия)

Цена сцепного устройства этого производителя довольно высока (примерно 11500 рублей). Но при установке приспособления не нужно убирать бампер. Выдерживаемые нагрузки:

  • вертикаль – до 75 кг;
  • горизонталь – 1,5 т.

Компания Bosal (Бельгия)

Бельгийские фаркопы стоимостью 8500 рублей имеют грузоподъемные характеристики, аналогичные словацким тяговым устройствам, но для монтажа/снятия фаркопа потребуется снятие бампера.

Компания Enganches Aragon (Испания)

Фаркопы производства данной компании стоят в районе 10 000 рублей. Тяговое приспособление рассчитано на горизонтальную нагрузку не более 2 т.

Фирма Imiola Hakpol (Польша)

Польские фаркопы стоят несколько дешевле (до 10 тысяч рублей). Грузоподъемность польского оборудования до 1,5 т.

Компания «Лидер-Плюс» (Россия)

Тяговое устройство российского производства выдерживает груз весом до 1,2 тонны. Они гораздо дешевле иностранных аналогов – в продаже представлены образцы от 1000 рублей.

Фирма Thule (Швеция)

Фаркопы швецкого производства отличаются самой высокой стоимостью, в сравнении с перечисленным выше оборудованием. Тяговые приспособления данного производителя рассчитаны на транспортировку грузов весом до 1,5т.

На российском рынке есть оборудование и других производителей. Автовладельцу необходимо только сделать выбор в пользу одного и остановиться на оптимальном для себя варианте.

Важно! При выборе фаркопа не следует забывать о надежности тягового устройства и его соответствия действующим стандартам!

Подбираем под свою машину

Между американскими и европейскими буксировочными устройствами есть разница не только в размерах. Они существенно отличаются по типу крепления, а также межцентровым расстоянием между точками крепежа. Естественно, это нужно учитывать при выборе девайса под свой автомобиль. Электрические разъёмы у них тоже устроены неодинаково, но при наличии нужных адаптеров это не создаст никаких препятствий для монтажа и последующей эксплуатации фаркопа на машине, какой бы модели она ни была.

Однако бывают исключения. В некоторых случаях при установке американских фаркопов своими руками из-за большего диаметра шара возникает несовместимость с российскими прицепами. Грубо говоря, соединить такой крюк с отечественным прицепом не всегда получается, к тому же иногда приходится перепаивать проводку.

Американский фаркоп имеет в своём составе четыре части, основная из которых, — кронштейн крепления прицепного крюка к заднему бамперу авто. Обычно он располагается на специальной жёсткой раме, которая и крепится к автомобильному кузову. Только учтя эти особенности, можно приступать к выбору прицепного устройства для Renault Duster.

Рено Дастер представляет собой среднеразмерную машину, наделённую чертами легкового автомобиля и внедорожника, то есть принадлежащую к классу кроссоверов. Наиболее предпочтительными для этого автомобиля считаются фаркопы с шаром типа А, например, Bosal или некоторые изделия от фирмы Enganches Aragon. Шар данного типа имеет условно-съёмную конструкцию, закреплён на крюке при помощи двух болтов.

Также можно обратить свой выбор в сторону самых продаваемых на российском рынке устройств:

  1. Galia (Словакия).
  2. Bosal (Бельгия).
  3. Enganches Aragon (Испания).
  4. «Лидер-Плюс» (Россия).
  5. Thule (Швеция).
  6. Imiola Hakpol (Польша).
Читать еще:  Шланг гидравлический высокого давления

Как мы уже говорили, следует учесть различия тягово-сцепных параметров фаркопов от разных изготовителей. Большинство российских девайсов к прицепам не позволяют буксировать грузы массой, превышающей 1200 кг, тогда как некоторые зарубежные аналоги без проблем вытягивают 1800. Главное – никогда не берите фаркоп, побывавший в использовании. Он уже изношен и может сломаться в самый неподходящий момент.

Установка ТСУ

Если вы решили взяться за установку своими руками, подготовьтесь к этому морально и физически. Плюс не забывайте о регистрации ТСУ. Об этом я уже рассказывал вот ЗДЕСЬ.

Когда все готово к монтажным работам начинаем творить чудеса у себя в гараже.

    Уберите из багажника своего Рено все лишнее, что может мешать. Также потребуется снять запаску и глушитель. Машину ставьте над ямой или поднимайте заднюю часть домкратами. Подготовьте набор инструментов, чертежи с размерами, идущие в комплекте с ТСУ, и снимите минус с аккумулятора;

  • Снимите теперь заводские заглушки. Их вы найдете справа и слева под обшивкой внутри багажника. Они просто поддеваются отверткой и удаляются;
  • В освобожденное отверстие вставляются болты крепления. Загляните под низ кроссовера и убедитесь, что они оттуда выступают. Внутри лонжерона не забудьте поставить втулки, которые будут защищать болты;
  • На концы болтов установите боковые ушки (кронштейны, если кто забыл), закрепите шайбами с гайками, но только насадите, не затягивая. Потом сможете отрегулировать так, как нужно;
    • Теперь черед за поперечной балкой. Установить ее довольно легко;
    • Совместите отверстия с одной ее стороны и сбоку, наживите на гайку. С другой стороны проделывается то же самое;
    • Откорректируйте положение вашей балки. Теперь-то можно затянуть болты как следует;
    • Завершается установка механической части буксирным крюком.

    Если посмотреть наглядное видео, вам будет проще осуществлять все эти манипуляции. Не забывайте, это еще половина работы. Основная цель — сделать подключение не только механическое, но и электрическое.

    Электрическая составляющая

    Прежде чем выполнять монтаж электрики фаркопа, изучите руководство по эксплуатации к вашему Рено Дастер. Здесь потребуется иметь дело с блоком согласования. Что это и зачем он нужен, я уже писал ТУТ.

    Действуем примерно так:

    • сначала отключается минусовая клемма с аккумуляторной батареи;
    • теперь находим клеммы в плафонах задних фонарей, которые и отвечают за их работу;
    • прокладываем шлейф с проводкой от розетки к нашему багажнику;
    • разделяем провода по цвету, чтобы проводка ТСУ соответствовала по цвету проводке на автомобиле (вот тут-то и пригодится руководство по эксплуатации и заводская инструкция к фаркопу);

    • провода должны быть медными и многожильными с минимальным сечением 1,5 мм2;
    • концы зажимаются и изолируются;
    • розетка ТСУ монтируется на поперечной балке фаркопа, используя несколько шурупов;
    • проводка заводится в багажник и аккуратно прячется там;
    • концы проводки фиксируются в жгутах клеммы и соединяются в штатном отверстии.

    Как вы сами видите, ничего особо сложного с установкой фаркопов на кроссовер Рено Дастер нет. Да и с выбором проблем возникать не должно. Потому дерзайте!

    Чертеж фаркопа на Renault Duster

    Фаркоп предназначен для соединения прицепа с машиной. А прицеп, который он крепит, используется обычно для перевозки габаритных грузов. Состоит это изделие из:

    • несущей рамы, которая крепится к задней части «Рено» посредством гаек и шайб;
    • шарового узла, имеющего диаметр 5 см. Подобная конструкция регламентируется ГОСТом28248-89, а ее несущая способность отличается для каждого автомобиля.

    Несмотря на большое количество представленных фаркопов на «Рено» (как стандартных, так и модифицированных), можно, зная размеры своего авто, изготовить крепления своими руками. Для этого нужно быть в курсе характеристик разных моделей и четко представлять, грузы какого максимального веса можно перевозить в прицепе своей машины.

    Фаркоп на Дастер своими руками

    Отличаются ТСУ следующими параметрами:

    • тяговой способностью;
    • принципом крепежа шара;
    • видом рамы.

    Как правило, для «Дастера» используется шар вида «А», тяговая способность которого рассчитана на перевозку грузов до 1,5 т. Существуют следующие типы фаркопов на Дастер, которые можно изготовить в домашних условиях:

    • с крючком буксира;
    • с прицепным шаром;
    • с кронштейнами.

    На «Дастере» уже проделаны штатные отверстия под фаркоп. Однако самодельные его варианты могут потребовать просверливания дополнительных отверстий.

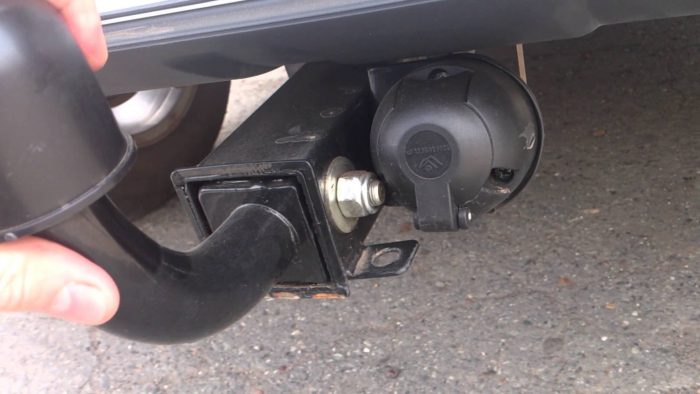

    Фаркоп на Рено Дастер

    Процесс изготовления

    Основными деталями и оборудованием, которое вам пригодится, будут:

    • дрель;
    • болгарка со шлифовочной насадкой;
    • наждачная бумага;
    • сварочный аппарат;
    • трубогиб;
    • металлическая труба нужного диаметра длиной 2 м;
    • шар с проушинами (продается на авторынке);
    • грунтовка и краска.

    ТСУ на Рено Дастер своими руками

    Процесс изготовления фаркопа на «Рено Дастер» заключается в следующем:

    • Отрежьте боковые проушины необходимого замера.
    • Сварите при помощи сварочного аппарата проушины с квадратной трубой.
    • Отрежьте от трубы кусок необходимого размера и изогните его трубогибом. Приварите к нему шар.
    • В центре большого отрезка трубы (будущей поперечной балки) приварите изогнутый отрезок трубы так, чтобы их крепление образовывало угол в 90 градусов.
    • Зачистите швы и концы труб сначала шлифовальным кругом, а затем крупнозернистой наждачной бумагой.
    • После шлифовки приступайте к грунтовке и окрашиванию.

    Для усиления лонжерона можете поставить на конструкцию кусок уголка с гайками — тогда ваш ТСУ можно будет снимать. Питание организовывается от фар, а розетка подключается при помощи коннектора.

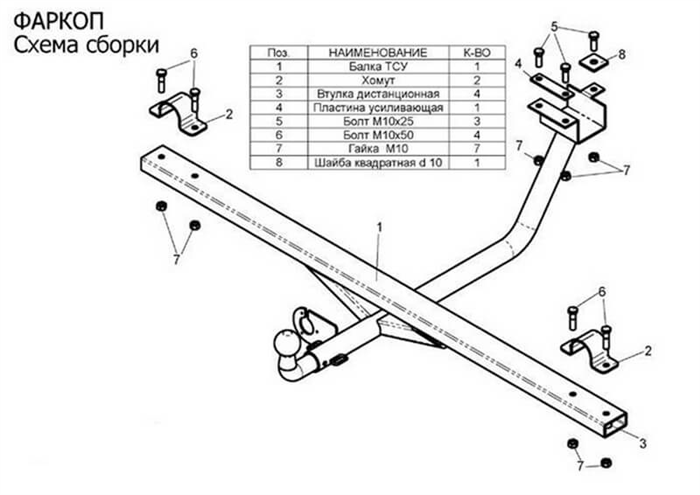

    Чертеж-схема фаркопа на Рено Дастер

    Установка самодельной конструкции

    Для монтажа фаркопа на «Дастер» и подключения электрики вам понадобятся:

    • гайки с болтами;
    • ключи на 17, а также на 19;
    • отвертка;
    • провода;
    • схема подключения проводов.

    Чтобы установить своими руками сделанный ранее ТСУ для вашего авто, вам нужно будет загнать автомобиль на смотровую яму или эстакаду. При необходимости приподнимите авто при помощи домкрата. Далее снимите заглушки, расположенные на резиновой подвеске авто. Еще пара заглушек располагается на лонжеронах внутри багажника. Чтобы их демонтировать, вам нужно аккуратно приподнять обшивку и поддеть их с помощью отвертки. После освобождения отверстий под «Рено» навесьте на болты боковые пластины и установите балку. Не нужно сильно затягивать крепежи сразу — проверьте, ровно ли крепится ваш фаркоп на «Дастер» 4х4. Только после этого можете затянуть гайки, предварительно смазав их резьбу.

    Подключение электрики

    Работы по проведению электрики должны совершаться строго по чертежу. Для начала вам потребуется отключить аккумуляторное питание. Отыщите клеммы соединения задних бортовых фонарей машины, проложив шлейф с проводами в багажное отделение от розетки.

    Обязательно подбирайте цвета проводов прицепа, руководствуясь чертежами, в соответствии с проводкой на борту авто. На рисунке показаны:

    • Лампочка указателя левого поворотника.
    • Лампочка противотуманки.
    • Минус, расположенный на корпусе машины.
    • Освещение указателя поворотника справа.
    • Лампочка фары правого габарита и лампочка, подсвечивающая номерные знаки авто.
    • Освещение стоп-сигнала.
    • Освещение фонаря левого габарита.

    Электрическая схема подключения фаркопа на Рено Дастер

    Провода, которые вы будете использовать для подключения электрики, должны быть многожильными и изготовленными из меди, а их сечение — от 1,5 до 2,5 мм 2 . Окончания проводов нужно зажать или залудить. Когда вы будете устанавливать проводку, наденьте на нее снаружи трубку из хлорвинила, защитив конструкцию.

    Алгоритм работ по подключению электрики таков:

    • закрепите розетку на балке ТСУ несколькими шурупами;
    • заведите проводку в багажное отделение;
    • зафиксируйте ее окончания в жгуте клеммы и подсоедините к штатному отверстию.
    Ссылка на основную публикацию
    Статьи c упоминанием слов:

    Adblock
    detector
