Схема заднего хода калина

Схема заднего хода калина

Версия 24.10.16 beta

Переезд сайта на новый домен .


Электрические схемы автомобилей

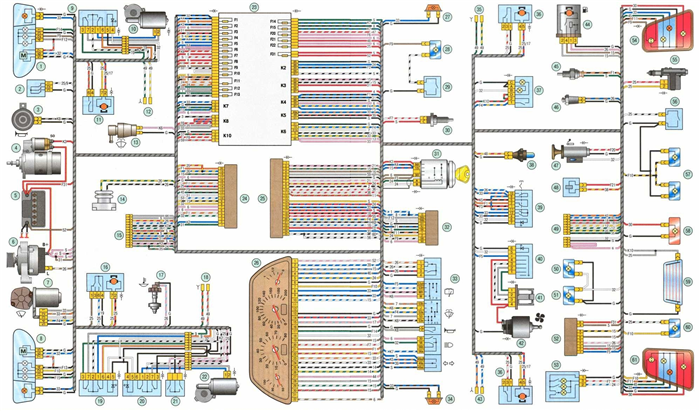

ВАЗ 1117/1118/1119 Lada Kalina


1 – правая блок-фара;
2 – выключатель подкапотной лампы;
3 – звуковой сигнал,
4 – стартер;
5 – аккумуляторная батарея;
6 – генератор;
7 – электродвигатель очистителя ветрового стекла;
8 – левая блок-фара;
9 – переключатель электростеклоподъёмника правой передней двери (пассажир];
10 – моторедуктор электростеклоподъёмника правой передней двери;
11 – замок правой передней двери;
12 – колодка подключения к правой передней колонке;
13 – электродвигатель омывателя ветрового стекла;
14 -датчик температуры воздуха;
15-колодка подключения к жгуту проводов системы впрыска;
16 – замок левой передней двери;
17 – датчик уровня тормозной жидкости;
18 – колодка подключения к левой передней колонке;
19 – переключатель электростеклоподъемника правой передней двери (водитель);
20- переключатель электростеклоподъемника левой передней двери;
21 – выключатель блокировки дверей в блоке переключателей;
22 – моторедуктор электростеклоподъемника правой передней двери;
23 – монтажный блок;
24 – иммобилизатор;
25 – блок управления электропакетом;
26 – комбинация приборов;
27 – правый боковой указатель поворота;
28 – лампа освещения вещевого ящика;
29 – выключатель лампы освещения вещевого ящика;
30 – выключатель стоп-сигнала;
31 – выключатель зажигания;
32 – модуль управления светотехнико;
33 – подрулевой переключатель;
34 – левый боковой указатель поворота;
35 – колодка подключения к правой задней колонке;
36 – замок задней двери;
37 – выключатель обогрева заднего стекла;
38 – выключатель блокировки заднего хода;
39 – выключатель аварийной сигнализации;
40 – переключатель электродвигателя отопителя;
41 -дополнительный резистор;
42 – электродвигатель отопителя;
43 – колодка подключена к левой задней колонке;
44 – электробензонасос с датчиком уровня топлива;
45 – выключатель лампы света заднего хода;
46 – датчик включения ручного тормоза;
47 – прикуриватель;
48 – блокировка заднего хода;
49 – колодка подключения к радиоаппарату;
50 – лампы подсветки рычагов управления отопителе;
51 – осветитель;
52 – блок управления электромеханическим усилителем руля;
53 – блок освещения салона;
54 – правый задний фонарь;
55 – моторедуктор блокировки багажника;
56 – выключатель в замке багажника;
57 – фонари освещения номерного знака;
58 – дополнительный сигнал торможения;
59 – элемент обогрева заднего стекла;
60 – фонарь освещения багажника;
61 – левый задний фонарь

Примечание. На данной схеме не показаны точки соединения и колодки жгутов проводов. Наряду с буквенным обозначением цвета проводов применяется обозначение номера элемента схемы, к которому направляется данный провод, например «6».

Условные обозначения «S» и «G» означают, что элемент имеет соединение с несколькими элементами схемы или с точкой заземления соответственно.

Для монтажного блока вместо его численного обозначения указывается конкретный предохранитель или реле, например «F1» или «К1» В некоторых случаях, кроме обозначения номера элемента, приводится через косую дробь и номер контакта, например “25/17».

Электрическая схема калина

Электрическая схема Калина состоит из четырёх основных жгутов, соединённых между собой по средствам разъёмов. Соединительные разъёмы переднего, заднего жгута и жгута панели приборов находятся под торпедой с левой стороны. Соединительный разъём жгутов панели приборов и жгута ЭБУ находится в шахте отопителя.

1. Передний жгут. Соединяет аккумулятор с монтажным блоком и жгутом панели приборов, а так же монтажный блок с блок фарами, выключателем заднего хода на коробке передач, стартера, генератора и т. д.
2. Жгут панели приборов. Объединяет передний, задний жгуты проводов и жгут системы управления двигателем, монтажный блок, панель приборов.
3. Задний жгут. Соединяет жгут панели приборов с потребителями в дверях (стеклоподъёмники, соленоиды замков и т.д.) и задней части автомобиля.
4. Жгут системы управления двигателем. Объединяет блок управления двигателем с его предохранителями и реле, а также с датчиками и исполнительными приборами. Подключается к жгуту панели приборов.
Для защиты электрооборудования и проводов от короткого замыкания применяются плавкие предохранители, расположенные в монтажном блоке, кроме предохранителей защищающих цепи системы управления двигателем. Там же располагаются промежуточные реле, кроме реле системы управления двигателем. Монтажный блок располагается с левой стороны от рулевой колонки в панели приборов под крышкой. Для доступа к предохранителям необходимо поддеть крышку панели приборов с правой и левой стороны за приливы и откинуть её вместе с блоком управления фарами и подсветкой приборов. На обратной стороне крышки нанесены обозначения защищаемых цепей предохранителей. Реле системы управления двигателем располагаются на кронштейне в тоннеле отопителя. Для доступа к ним необходимо удалить боковую крышку и ключом на 10 открутить гайку крепления кронштейна, после чего извлечь его вместе с реле. На этом же кронштейне расположено гнездо с предохранителем вентилятора радиатора. Три предохранителя системы управления двигателем расположены рядом с диагностическим разъёмом под крышкой облицовки тоннеля пола. Для доступа к ним достаточно аккуратно поддеть отвёрткой крышку и удалить её.

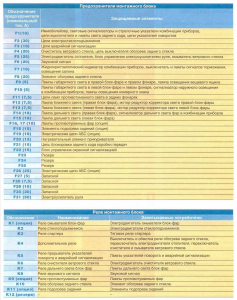

Ниже приведено описание предохранителей и реле, расположенных в монтажном блоке. А также схемы жгутов, принципиальная схема электрооборудования и схема системы управления двигателем.
При подключении дополнительных электроприборов необходимо учитывать мощность генератора, сечение проводов и номинальный ток предохранителя к которым производится подключение.

Читать еще:  Тяга рулевой рейки форд фокус 2

комментария 42

Здравствуйте, загорелсся на панели приборов лампа abs, провел диагностику, показала ошибку на переднем правом датчике, ошибка не сбрасывается, ладно поехал купил новый датчик, поставили, тоже самое горит лампа с абс,что это может быть? автомобиль калина 11194

Неисправность может быть не только в самом датчике, но и в подводящих проводах и в блоке управления АБС. Выход из строя самого блока крайне редко, почти некогда. Прозвоните провода на датчик и проверьте расстояние от задаточного диска до датчика, оно не должно быть больше 2 мм.

Схема электрооборудования Лада Калина, Lada Kalina

Электросхема автомобилей Лада Калина ВАЗ-1118:

1 – правая блок-фара;

2 – выключатель подкапотной лампы;

3 – звуковой сигнал,

7 – электродвигатель очистителя ветрового стекла;

8 – левая блок-фара;

9 – переключатель электростеклоподъемника правой передней двери (пассажирcкая);

10 – моторедуктор электростеклоподъемника правой передней двери;

11 – замок правой передней двери;

12 – колодка подключения к правой передней колонке;

13 – электродвигатель омывателя ветрового стекла,

14 -датчик температуры воздуха;

15-колодка подключения к жгуту проводов системы впрыска:

16 – замок левой передней двери;

17 – датчик уровня тормозной жидкости,

18 – колодка подключения к левой передней колонке;

19 – переключатель электростеклоподъемника правой передней двери (водительская):

20- переключатель электростеклоподъемника левой передней двери:

21 – выключатель блокировки дверей в блоке переключателей;

22 – моторедуктор электростеклоподъемника правой передней двери.

23 – монтажный блок;

25 – блок управления электропакетом;

26 – комбинация приборов;

27 – правый боковой указатель поворота;

28 – лампа освещения вещевого ящика:

29 – выключатель лампы освещения вещевого ящика’

30 – выключатель стоп-сигнала;

31 – выключатель зажигания;

32 – модуль управления светотехникой

33 – подрулевой переключатель;

34 – левый боковой указатель поворота:

35 – колодка подключения к правой задней колонке;

36 – замок задней двери,

37 – выключатель обогрева заднего стекла;

Читать еще:  Схема автомобиля вид сверху

38 – выключатель блокировки заднего хода;

39 – выключатель аварийной сигнализации,

40 – переключатель электродвигателя отопителя;

41 -дополнительный резистор;

42 – электродвигатель отопителя;

43 – колодка подключена к левой задней колонке;

44 – электробензонасос с датчиком уровня топлива,

45 – выключатель лампы света заднего хода;

46 – датчик включения ручного тормоза.

48 – блокировка заднего хода,

49 – колодка подключения к радиоаппарату:

50 – лампы подсветки рычагов управления отопителем

52 – блок управления электромеханическим усилителем руля;

53 – блок освещения салона;

54 – правый задний фонарь,

55 – моторедуктор блокировки багажника;

56 – выключатель в замке багажника,

57 – фонари освещения номерного знака,

58 – дополнительный сигнал торможения,

59 – элемент обогрева заднего стекла;

60 – фонарь освещения багажника;

61 – левый задний фонарь

Примечание. На данной схеме не показаны точки соединения и колодки жгутов проводов. Наряду с буквенным обозначением цвета проводов применяется обозначение номера элемента схемы, к которому направляется данный провод, например «6».

Условные обозначения «S» и «G» означают, что элемент имеет соединение с несколькими элементами схемы или с точкой заземления соответственно.

Для монтажного блока вместо его численного обозначения указывается конкретный предохранитель или реле, например «F1» или «К1» В некоторых случаях, кроме обозначения номера элемента, приводится через косую дробь и номер контакта, например “25/17».

Не включается задняя передача на Ладе Калине: причины и решения

Современный автомобиль буквально нашпигован электроникой, и Лада Калина в этом смысле не исключение. С одной стороны, электроника существенно облегчает жизнь водителю. С другой стороны, она же может стать для водителя причиной и источником головной боли, поскольку обилие электроники может серьёзно усложнить поиск неполадок. Самая распространённая неполадка на Калине, связанная с электроникой — невозможность включить заднюю скорость. О том, почему не включается передача и как это исправить, мы и расскажем в этой статье.

Устройство механизма блокировки задней передачи в Ладе «Калина»

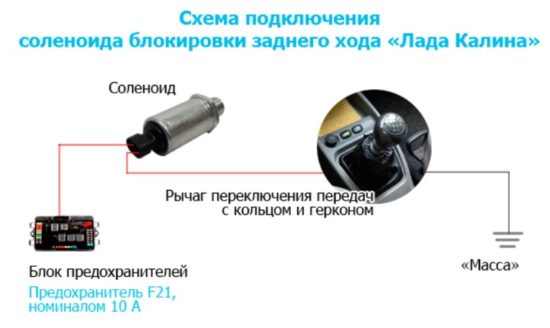

Перечислены все основные элементы блокировочного механизма

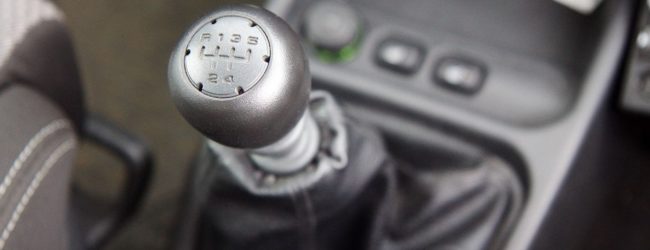

Чтобы включить заднюю передачу на Калине, водителю необходимо переместить рычаг переключения передач слегка на себя, а затем вперёд. Делать это нужно, подняв на рычаге небольшое пластиковое кольцо, которое служит своеобразной страховкой. В коробке передач установлен соленоид, который не позволяет включить заднюю передачу до тех пор, пока кольцо не поднялось. После поднятия кольца активируется магнитный выключатель, встроенный в рычаг, соленоид соединяется с массой, после чего шток внутри соленоида сдвигается. Это приводит к тому, что ход механизма выбора передач увеличивается и становится доступно включение ещё одной скорости — задней.

Почему перестал включаться задний ход и как решить

Трудности с включением задней передачи могут возникнуть по целому ряду причин, ниже перечислены наиболее распространённые из них.

Перегорел блокировочный предохранитель: причина номер один

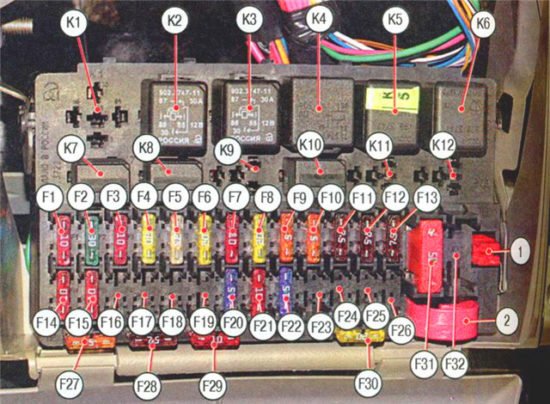

Предохранитель F21, отвечающий за блокировку задней передачи, находится в нижнем ряду, в восьмом разъёме

Это первый элемент, на который надо обратить внимание при поломках, связанных с электроникой. В автомобиле Лада Калина этот предохранитель обозначен как F21. Его номинал — 10 А, а располагается он в главном предохранительном блоке автомобиля (там он восьмой слева). Предохранитель извлекается, его перемычка осматривается. Если она перебита, предохранитель заменяется новым. Затем автомобиль заводится и вновь предпринимается попытка включить заднюю скорость. Если новый предохранитель вновь перегорел, это говорит о том, что в цепи питания соленоида имеется замыкание, следовательно, менять придётся не только предохранитель, но и сам соленоид.

Читать еще:  Узнать по водительскому удостоверению о лишении прав

Видео о том, где находится блок предохранителей в Калине

Вышел из строя магнитный выключатель

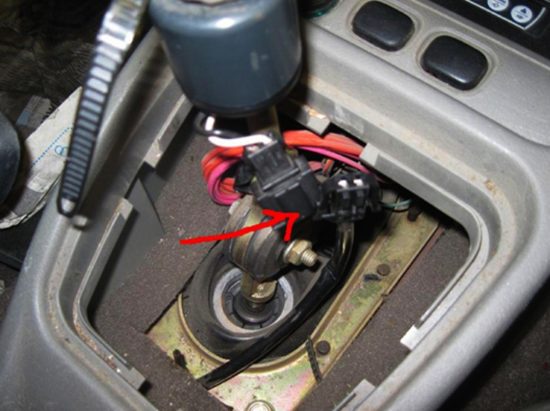

Стрелкой показан разъём, который необходимо замкнуть с помощью проволоки или обычной канцелярской скрепки

Это бывает нечасто, потому что деталь довольно надёжная. Решение очевидно: надо её снять и проверить. Для этого необходимо снять кожух, установленный на рычаге переключения передач. Далее следует отыскать разъём, который подключён к рычагу. Он аккуратно отсоединяется, и его контакты замыкаются какой-нибудь проволочкой (подойдёт и обычная канцелярская скрепка, которую можно примотать к разъёму куском изоленты). После замыкания контактов надо попытаться снова включить заднюю скорость. Если удалось, значит, причина была в магнитном выключателе, и его надо менять. Тут возможен и ещё один вариант: само пластиковое кольцо, с которым соединён этот выключатель, не поднимается достаточно высоко (обычно это происходит из-за его износа). Так что прежде чем разбирать рычаг и извлекать переключатель, имеет смысл убедиться в том, что кольцо поднимается свободно и на необходимую высоту. Если кольцо заедает — его надо заменить.

Не подаётся напряжение с соленоида на рычаг переключения скоростей

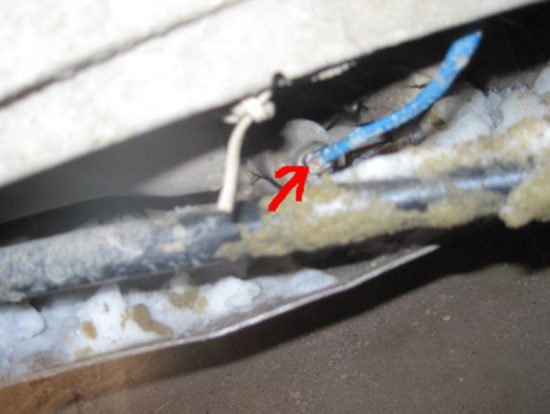

Стрелкой показан хомутик с перетёртым проводом

Наиболее распространённая причина. Провод, соединяющий соленоид и рычаг переключения скоростей, расположен очень неудачно. Он проходит под днищем машины, возле лонжерона слева. Здесь на него воздействует влага, химикаты против гололёда, наконец, он может просто порваться от попавшего камня. А чаще всего этот провод рвётся там, где он прикреплён к лонжерону с помощью хомутика: под хомутом скапливается грязь, которая действует как абразивный материал, буквально перетирая и изоляцию, и сам провод. Как правило, эти повреждения видны невооружённым глазом. Для их выявления автомобиль загоняется на смотровую яму, где и производится осмотр (в котором очень поможет фонарик). Если провод повреждён — он заменяется. Возможен и второй вариант: повреждения не видны, и провод выглядит целым. В этом случае следует с помощью мультиметра проверить, есть ли на выходе соленоида напряжение. Если его там нет, значит, проблема в проводе.

Видео по поиску неисправности и советы по устранению

Перегорел блокировочный соленоид

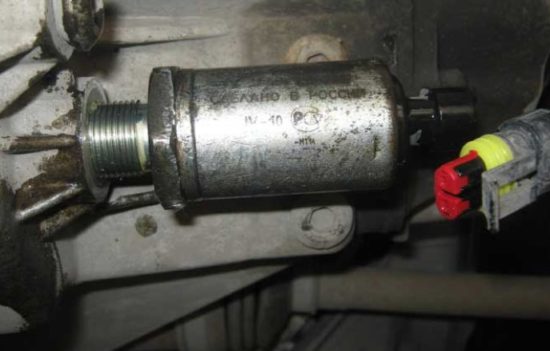

От выкручивается с помощью рожкового ключа на 22

Если при осмотре выяснилось, что блокировочный предохранитель цел, проводка цела, а напряжение на выходах соленоида всё равно отсутствует, значит, вышел из строя сам соленоид. Первым делом надо установить, поступает ли ток на соленоид. Для этого от него отключаются оба провода, и проверяется напряжение на каждом. Если напряжение отсутствует на обоих проводах, значит, причина поломки находится где-то на участке между соленоидом и предохранителем. Если напряжение на один из проводов поступает, значит, сгорела обмотка в самом соленоиде. Для того чтобы убедиться в этом, надо переключить мультиметр в режим прозвона, после чего щупом дотронуться до выходов на соленоиде. Если на дисплее мультиметра всё это время виден ноль — обмотка сгорела, и соленоид надо заменить.

Подводя итог, следует сказать: подавляющее большинство проблем с задней передачей вызывает повреждённая проводка, которая находится в крайне неудачном месте. По сути, это серьёзный просчёт конструкторов Лады Калины, которые не только поместили провода туда, где их быть не должно, но и не удосужились их должным образом защитить. Именно по этой причине устранение проблем с задней передачей следует всегда начинать с осмотра проводки под левым лонжероном. В большинстве случаев это позволяет сэкономить массу времени.
