Устройство барабанного тормозного механизма

Содержание

Устройство и принцип работы барабанных тормозов

Тормозные механизмы фрикционного типа, то есть работающие за счет силы трения, подразделяются на барабанные и дисковые. Барабанный тормозной механизм в качестве вращающейся части использует тормозной барабан. Неподвижную часть механизма представляют тормозные колодки и тормозной щит. На данный момент барабанные тормоза не столь популярны у автопроизводителей в силу объективных причин и применяются в основном на бюджетных и грузовых автомобилях.

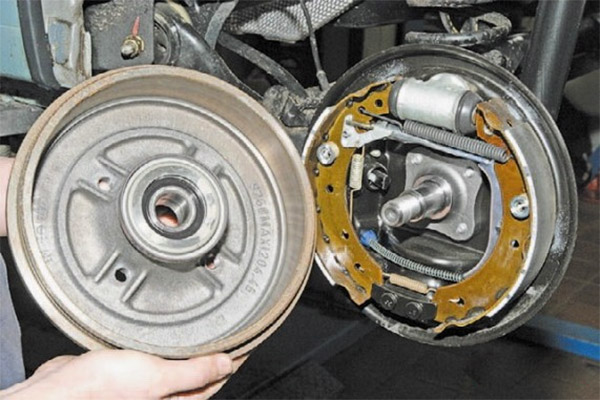

Устройство барабанных тормозов

Конструктивно в барабанные тормоза входят следующие элементы:

  • барабан, устанавливаемый на ступицу колеса;
  • тормозные колодки, на рабочую поверхность которых крепятся фрикционные накладки;
  • рабочий тормозной цилиндр с поршнями, уплотнительными манжетами и штуцером для прокачки;
  • возвратные (стяжные) пружины, крепящиеся к колодкам и фиксирующие их в неактивированном положении;
  • тормозной щит, устанавливаемый на ступицу или балку моста;
  • стойка поддержки тормозных колодок;
  • нижняя опора колодок (с регулятором);
  • механизм стояночного тормоза.

Помимо барабанных тормозов с одним цилиндром существуют системы с двумя цилиндрами, эффективность которых будет значительно лучше, чем в первом варианте. В этом случае вместо нижней опоры устанавливается второй тормозной цилиндр, за счет чего увеличивается площадь соприкосновения барабана и колодки.

Принцип работы барабанных тормозов

Работают барабанные тормоза следующим образом:

  1. Давление рабочей жидкости в системе создается за счет нажатия водителем на педаль тормоза.
  2. Жидкость давит на поршни рабочего тормозного цилиндра.
  3. Поршни, преодолевая усилие стяжных пружин, приводят в действие тормозные колодки.
  4. Колодки плотно прижимаются к рабочей поверхности барабана, замедляя скорость его вращения.
  5. За счет сил трения, возникающего между накладками и барабаном, происходит торможение колеса.
  6. При прекращении воздействия на педаль тормоза стяжные пружины отводят колодки в исходное положение.

Фрикционные накладки передней (по ходу движения) колодки в момент торможения прижимаются к барабану с большей силой, чем задние. Поэтому износ передних и задних колодок неравномерный. Это следует учитывать при их замене.

Преимущества и недостатки барабанных тормозов

Барабанные тормоза отличаются простотой производства и более низкой стоимостью в сравнении с дисковыми. Также они являются более эффективными за счет большей площади соприкосновения колодки и барабана, а также за счет эффекта «расклинивания» колодок: благодаря тому, что нижние части колодок связаны друг с другом, трение о барабан передней колодки усиливает давление на него задней.

А есть ли недостатки у барабанных тормозов? В сравнении с дисковыми, барабанные тормоза имеют большую массу, худшее охлаждение и нестабильность торможения при попадании воды или грязи в барабан. Данные недостатки очень весомы, поэтому они послужили одной из причин перехода производителей на дисковые механизмы.

Обслуживание барабанных тормозов

Износ колодок барабанных тормозов можно определить через специальное отверстие, находящееся с внутренней стороны тормозного щита. Когда фрикционные накладки достигают определенной толщины, колодки необходимо менять.

Если фрикционный материал нанесен на колодку с помощью клея, то её рекомендуется менять при толщине материала в 1,6 мм. В случае размещения фрикционных накладок на заклепках замену необходимо производить, если толщина материала составляет 0,8 мм.

Изношенные колодки могут оставлять на барабанах канавки, а при их продолжительном использовании даже повредить барабан.

avtoexperts.ru

Сложно представить автомобиль без тормозной системы. Не так давно, наиболее используемыми считались барабанные тормоза. Рассмотрим устройство механизма, принцип работы, а также наиболее часто встречающиеся неисправности. Изучим некоторые советы по эксплуатации, как правильно следить и не допускать износа и выхода из строя детали.

Устройство и принцип работы барабанных тормозов

В современном автостроении, «барабаны» уже не столь популярны, как еще двадцать лет назад, им на смену приходят более современные и надежные дисковые. Однако, среди бюджетного класса автомобилей, все еще встречается такое устройство тормозной системы, как «барабаны». Как правило, их устанавливают сзади, а дисковые спереди. Популярность у производителей такие системы получили за дешевизну в производстве, а также возможность легко интегрировать ручной тормоз.

Однако, что касается обслуживания, то барабанные системы достаточно сложные, ведь здесь гораздо больше деталей и компонентов, чем у тех же дисковых, хотя принцип работы у обоих идентичен. Барабанный тормозной механизм состоит из вращающейся части (самого барабана), а также неподвижного механизма, вроде тормозных колодок и щита. Итак, подробное устройство механизма, из чего оно состоит:

• Непосредственно самого барабана, устанавливаемого на ступицу колес.

• Тормозных колодок, на которые дополнительно устанавливаются фрикционные накладки.

• Тормозного цилиндра со штуцерами, манжетами, поршнями.

• Специальных стягивающих пружин (для колодок).

• Тормозного щита (в зависимости от модификации, может устанавливаться как на ступицу, так и непосредственно на балку).

• Различных опор (с регулятором) и стоек для колодок.

• Системы стояночного тормоза (трос, рычаг).

В некоторых моделях, применяется для надежности при эксплуатации два рабочих цилиндра.

По сути, глобальной разницы между тормозными системами в принципе работы нет, однако есть свои тонкости, учитывая наличие в барабане дополнительных деталей. Уже выяснили, что основными деталями являются колодки, а также цилиндры, где один, а где и два, не в этом суть.

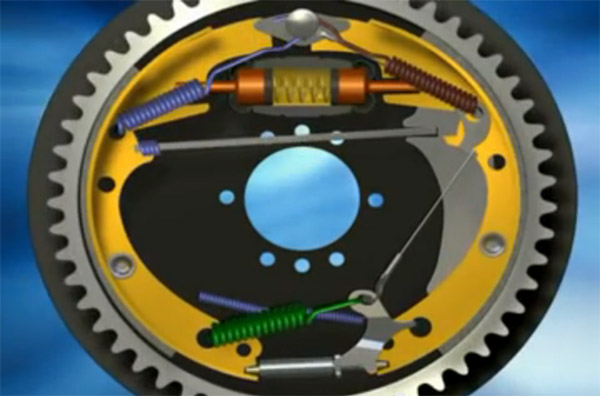

Принцип работы заключается в следующем. При нажатии на тормоз, жидкость в цилиндрах сжимается и поршень «заставляет» колодки прижиматься к барабану. И происходит так, что колодки прижимаясь, словно заклиниваются. Но, с учетом этого, колодкам же нужно как-то отодвигаться, поэтому и стали использовать возвратные пружины.

Использование регуляторов обусловлено тем, что необходимо постоянно поддерживать оптимальное расстояние до барабана от колодок. К примеру, если колодки износились, поршень потребует больше жидкости, чтобы преодолеть расстояние, отчего педаль станет уходить глубже (в пол). Поэтому, даже при износе колодок, регулятор не позволяет им «отойти» слишком далеко.

Ныне почти повсеместно стали использовать автоматический регулятор. При каждой остановке машины, колодки, как и требуется, максимально прижаты к барабану. При обратном действии, когда давления на педаль нет, регулятор для увеличения зазора смещается на один «зуб». В принципе, регулятор чем-то похож на простой болт с резьбой. Хотя бывают конструкции еще проще, в виде простой пружины или скобы, связанной с возвратными пружинами.

Читать еще:  Траверса своими руками чертежи размеры фото

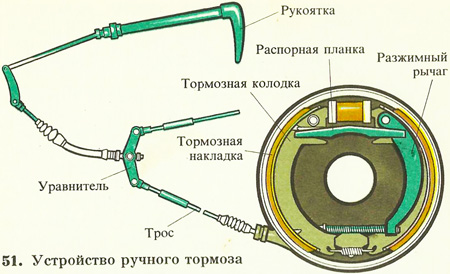

Что касается работы ручного тормоза, то здесь также ничего сложного нет.

Рычаг ручного тормоза, который связан с колодками при помощи стяжной планки, приводится в действие с помощью натянутого троса. То есть сам «ручник» поднимается, натягивается трос, которые тянет рычаг, последний в свою очередь воздействует на распорную планку, которая и раздвигает и сдвигает колодки в обратном направлении.

На какие автомобили устанавливают барабанные тормоза?

Представленные системы тормозов почти повсеместно используются в классе А, так как вес автомобилей небольшой, поэтому и сверх эффективные системы торможения, здесь без надобности. Также используются барабаны в большинстве моделей бюджетного класса В — это KIA RIO 4, Hyundai Solaris в средних комплектациях, отечественные Lada Granta, Kalina, Priora, Largus, семейство ВАЗ 2107-15, Vesta, Xray, Renault Kaptur, Duster, Clio, Logan, Sandero, Nissan Almera, Skoda Fabia, Volkswagen Polo Sedan, Chevrolet Aveo, Lacceti, Cobalt, Geely MK, Opel Corsa, Daewoo Nexia, Lanos.

Среди А сегмента — Daewoo Matiz, Smart, Citroen C1, Lifan Smile, Chevrolet Spark, Peugeot 107, KIA Picanto.

Среди внедорожников — UAZ Patriot, Lada Niva, Nissan Terrano, Navara, Mitsubishi L200, Volkswagen Amarok, Great Wall Wingle.

Плюсы, минусы, а также отличия барабанных тормозов

Минусы можно подсчитать исходя из того, что барабанные тормоза заметно хуже тормозят, а причин этому и соответственно минусов, несколько:

• Слабый контакт. Даже если используется два поршня, у колодок огромная площадь соприкосновения, и они просто не в состоянии удержать равномерно колодки, виду этого и нестабильность контакта.

• Нагрузки. Как бы глупо сейчас не прозвучало, но сильное давление в цилиндрах, способно «порвать» барабан. Дело в том, что колодки работают, как бы наружу, то есть вполне вероятно, что при большом усилие барабан может «порваться».

• Плохое сцепление. Учитывая, что корпус барабана закрытый, а значит и продукты износа с фрикционных накладок, остаются внутри. Попадая на поверхности трущихся деталей, значительно ухудшает сцепление.

• Перегрев. Вспомним, что барабан закрытый и соответственно никакого обдува нет. При экстренных торможениях, температура достигает 650 градусов. Виду этого, барабан расширяется, и тормоз приходится вдавливать «в пол».

• Прикипают, примерзают колодки. Не редко, что после длительного взведенного «ручника» или агрессивного использования тормозов перед остановкой (фрикционные накладки сильно нагреваются), колодки могут прилипнуть. Прилипают они, как уже ясно к той части барабана, об которую и трутся. Похожая проблема встречается зимой, когда примерзает «ручник». Проехав колесами по луже, снегу, влага попадет на колодки. И если затянуть «ручник», колодки просто примерзнут, учитывая минусовую температуру.

Сорвать заклинившее колесо в таком случае сложно, придется «поддомкрачивать, снимать колесо и отверткой либо монтировкой сдвигать колодки. В некоторых случаях, достаточно полить барабан теплой водой (подойдет зимой). Также можно попробовать «раскачать» машину вперед-назад, главное не переусердствуйте, чтобы не «спалить» сцепление.

Кстати, дисковые тормоза от подобной проблемы избавлены.

Даже несмотря на столь откровенные недостатки, у барабанов все же есть определенные преимущества:

• Большое тормозной усилие, конечно, данный пункт выглядит несколько противоречиво, с учетом высказываний о слабом контакте, но все равно определенные плюсы есть. К примеру, если увеличить не только диаметр барабана, но и его ширину, то значительно удастся повысить общую плоскость соприкосновения с колодками.

• Износостойкость. Да, учитывая меньшее сцепление, в следствие меньший износ. Именно поэтому, колодки на барабанах «ходят» зачастую не менее 70 000 км. Где-то даже больше, вплоть до 150 000 км, естественно все зависит от условий эксплуатации.

• Защита от грязи. Пыль, влага, грязь снаружи сюда попросту не проникает (исключение только у тех систем, где сделаны «ребра проветривания).

Исходя из вышеперечисленного, можно сказать, что отличия только в конструкции (есть ли обдув), размерах и форме колодок, а также в принципе разницы конфигураций и способов крепления. В остальном же основная задача у них идентичная.

Неисправности

Можно выделить порядка семи основных проблем, с которыми приходится рано или поздно столкнуться каждому автовладельцу. Итак:

1. Износ колодок, барабана. Особенно опасна ситуация, когда износ происходит одновременно, не редко в таких случаях, колесо попросту блокировалось. Кстати, если износ стенок барабана не большой, достаточно сточить выступающие бортики и отрегулировать систему натяжения колодок.

Что касается колодок, то их менять следует в таком случае:

— если фрикцион нанесен с помощью клея, то допустимый износ — 1,6 мм;

— если фрикцион держится на заклепках, допустимый износ — 0,8 мм.

2. Перекосы колодок, кстати, не редко становятся причиной быстрого износа внутренних стенок барабана, неравномерного стирания, отчего приходится приобретать новую деталь.

3. Поломка стоек, пружин, распорных планок.

4. Обрыв троса или облом рычага «ручника».

5. Отсоединения фрикционных накладок.

6. Повреждение цилиндра, манжета, трубопровода. В итоге, разгерметизация, утечка тормозной жидкости.

При частичной разгерметизации, возможно, «завоздушивание» системы и ухудшение работоспособности. При полной утечке жидкости, отказ тормозов.

7. Опасна коррозия пружин, так как они могут «зависнуть» и не работать, как следует.

Советы по эксплуатации

Как таковых правил эксплуатации для барабанных тормозов нет. Но, важно периодически просматривать этот узел на целостность и наличие повреждений, износа. Итак:

• Проверяйте минимум каждые 20 000 км состояние колодок.

• Аналогично стоит проводить проверку состояния пружин, распорок, стоек, рычагов.

• Не забывайте следить за объемом тормозной жидкости.

• Также обращайте внимание на наличие подтеков вокруг цилиндров, возможно, порван манжет или трубопровод.

Хотелось бы привести некоторые советы по «прикатке», только установленных колодок. Итак:

• Выберете местность, где можно спокойно разгонятся и резко тормозить без опасности, для других водителей.

• Сделайте десять циклов: разгон до 60-70 км/час, резкое торможение до 10 км/час. Главное это делать без остановок, сбросили скорость до 10, сразу же набирайте 60-70.

• После этого дайте тормозам «отдохнуть», преодолейте 5 км. в спокойном режиме, без необходимости нажатия тормоза.

Запомните, ни в коем случае не останавливайтесь после проведенных 10 циклов. В противном случае, на стенках барабана останутся частицы прогретого фрикциона. Тем самым нарушится площадь соприкосновения и сцепление.

Читать еще:  Установка фаркопа на 2114

Заключение

В заключении хотелось бы сделать акцент на том, как важно делать регламентные или даже периодические «осмотры» этого узла, который без преувеличения влияет на безопасность вождения. Изношенные детали могут привести к серьезным последствиям и дорогостоящему ремонту.

Устройство барабанных тормозов

Всем привет, сегодня рассказываю про барабанные тормоза, их устройство и неполадки. Исправная тормозная система в машине, это безопасность и ваша и пассажиров и окружающих людей. Поэтому следить за ней и ремонтировать своевременно в ваших же интересах. Некоторые машины оснащены только дисковыми механизмами, однако большинство имеет дисковые спереди и задние барабанного типа.

Устройство

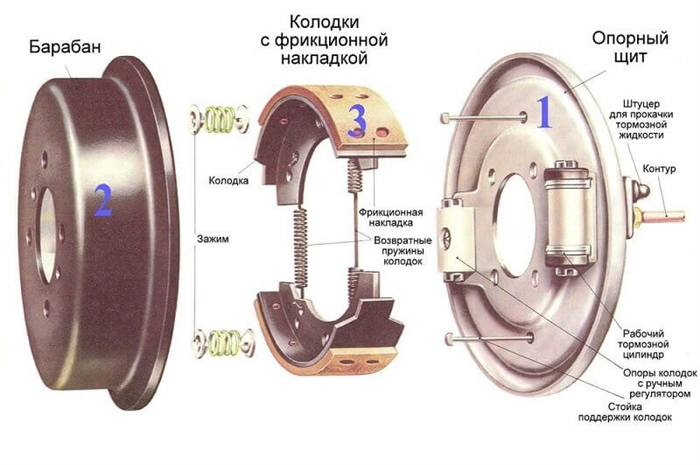

Устройство задних барабанных тормозов показано на картинке ниже. Такой тип тормозного механизма имеет барабан в качестве вращающегося элемента. В неподвижной части опорный щит и колодки.

На рисунке элементы 1 и 3 являются неподвижными, а элемент 2 вращается.

В устройство такого типа тормозов входят:

  • Барабан, который прикреплен к ступице колеса;
  • Колодки с накладками;
  • Рабочий цилиндр тормозов, имеющий 2 поршня с манжетами и пыльниками;
  • В нем же вкручен штуцер, при помощи которого происходит прокачка жидкости;
  • Стяжные (возвратные) пружины, которые цепляются к колодкам и удерживают их в нужном положении;
  • Тормозной опорный щит, прикрепленный к балке моста;
  • Поддерживающие колодки стойки;
  • Нижняя опора для колодок с регулировкой, это регулировка задних колодок, позволяющая выставить нужный зазор между барабаном и колодкой, чтобы тормоза хорошо срабатывали и в то же время они не соприкасались, когда это не нужно;
  • Механизм тормозной жидкости;

Кроме стандартных устройств с одним цилиндром, как на фото выше, существуют механизмы с двумя цилиндрами.

Их эффективность признана более высокой, чем первого варианта. Принцип работы барабанных тормозов с двумя цилиндрами такой же, только вместо нижней опоры установлен второй цилиндр. В таком механизме поверхность касания колодки к барабану по площади больше, значит и торможение сильнее.

Принцип работы

Вот как работают эти устройства: Тормозная жидкость, после нажатия водителем на педаль тормоза из главного цилиндра поступает к рабочим цилиндрам, выдавливая их поршни. Эти поршни выдвигаются и заставляют колодки прижаться к барабану. Тем самым снижая его вращение и останавливая колеса. Это получатся из-за трения накладок о поверхность барабана. После прекращения надавливания тормозной педали колодки оттягиваются обратно пружинами. И торможение прекращается. Жидкость из рабочих цилиндров выталкивается обратно в главный цилиндр. Износ колодок будет неравномерным у передних и задних колес, что следует при замене учесть.

Плюсы и минусы

Это устройство обладает своими плюсами и минусами. Начнем с минусов:

  • Доказано, что эффективность торможения этого типа механизмов немного ниже, чем у дисковых. Тормозной путь получается длиннее почти на 20%. Это обусловлено такими причинами: недостаточная площадь контакта, которую не обеспечивают даже два цилиндра и возникающее скольжение, которое вызвано проникшей в механизм пылью.
  • Перегрев барабанов из-за отсутствия охлаждения, при торможении температура барабанов может подниматься до 6000 градусов.
  • Сниженное значение предельной нагрузки, при высоком давлении может разорвать барабаны давлением жидкости.

Однако, не все так плохо, есть и неоспоримые преимущества у этого механизма:

  • Закрытая конструкция позволяет получить хорошее тормозное усилие, и можно повысить поверхность трения сделав барабан шире и колодки тоже. Именно это обеспечило повсеместное применение такого механизма на всех грузовиках и автобусах.
  • Степень стойкости к износу и продолжительность службы накладок увеличенная, что вызвано не столь сильным контактом трения, как у дискового тормоза.
  • Хорошая защита от попадания внутрь грязи которой дисковый вариант не обладает.

Утверждать какие тормоза лучше дисковые или барабанные не стану, легковые машины в основном на дисковых, однако для автобусов и грузовых машин они не годятся.

Отличия

Чем отличаются дисковые тормоза от барабанных? Главным отличием является тормозящий элемент, в дисковых это диск, в барабанных понятно – барабан. Устройство тоже разное, дисковый тормоз имеет специальный тормозной суппорт, а в барабанном тормозной цилиндр. Колодки тоже применяются разные. В барабанном они распираются, прижимаясь к нему, а в дисковом сжимаются, и зажимают диск. Что лучше работает? Чтобы в этом разобраться нужно стать как минимум механиком или испытателем тормозов.

Оба механизма имеют свои плюсы и минусы, однако оба достаточно эффективны до сих пор, иначе от них бы давно отказались.

Признаки неисправностей

При появление таких признаков следует проверить состояние всей тормозной системы:

  • При торможении происходит увод транспортного средства в сторону, это означает неисправность одного из механизмов торможения.
  • Скрип задних механизмов, может быть вызван отслоением накладок от колодок, деформацией или поломкой пружин, вследствие чего колодки перекошены.
  • Возможно соскакивание зажимов с поддерживающих стоек, скрипы вызываются их попаданием между барабаном и накладками колодок.
  • Появление при торможении рывков либо вибрации педали вызывается деформацией барабана.

Неисправности

Существует семь главных проблем:

  • Износ барабана либо колодок. Наиболее опасным будет одновременный износ этих деталей, тогда колесо может просто заблокировать намертво. При небольшом износе барабанных стенок нужна его проточка, чтобы сточить бортики и подравнять поверхность. После этого следует выполнить регулировку системы натяжения колодок. Замену их делают когда:
  1. Для наклеенных толщина фрикционного слоя достигла 1,6 миллиметров.
  2. Для приклепанных накладок износ достигает 0,8 миллиметра от заклепки.Перекашивание колодок довольно частая причина повреждения барабана, его неравномерного стачивания, в результате которого приходится его заменить.
  • Ломаются пружины, стойки или распорные планки.
  • Разрыв тросика либо отламывание рычажка ручного тормоза
  • Отслоение накладок от колодок
  • Разрушение манжета, задир цилиндра, разрыв шланга, разгерметизация трубопровода, в результате происходит утечка жидкости из системы и её завоздушивание. Появляются отказы тормозов.
  • Коррозия пружин, в результате которой они не работают как положено.

Чтобы избежать неприятностей, связанных с неисправностями тормозной системы рекомендуется:

Проверять состояние накладок каждые 20 тысяч пробега, при необходимости менять, ремкомплект задних колодок покупаете в магазине. Тут важно не ошибиться с маркой и моделью, похожесть с толку сбивает, поэтому лучше с собой иметь старые колодки для образца. Обращать внимание на потеки и пятна на земле, там где стоял ваш автомобиль. Смотреть за уровнем тормозухи внутри бачка на главном цилиндре.

Замена на дисковые

Многие специалисты, и в том числе я говорят о том, что замена барабанных тормозов на дисковые связана с большим количеством проблем:

  1. Первой проблемой становится адаптация механизма ручного тормоза к дисковому механизму. Конструкция отличается слишком сильно, поэтому к новым тормозам старый ручной подсоединить не выйдет. Тут два способа решения – либо придумать, как переделать старый механизм, чтобы он работал, либо устанавливать новый. Первый вариант сможет выполнить только механик с большим стажем работы, и то не каждый возьмется. Второй вариант проще и доступнее, однако стоимость его не маленькая. Просто приобретаете и устанавливаете гидроручник на новые механизмы.
  2. Второй проблемой становится выбор подходящего для замены механизма с нужными размерами и чтобы эффективно справлялся с торможением. Чтобы не было отличия по диаметру или шпилькам. Зачем покупать тормоза которые не подойдут, или будут работать хуже тех, что были? При этом стоит не забывать требовать сертификаты качества, на приобретаемые механизмы. Только так можно быть уверенным что это надежные фирменные детали.
  3. Третья проблема возникает после замены механизмов. Дело в том, что любые конструктивные изменения в машине, влияющие на управление и так далее, требуется обязательно вносить в техническую карту и страховой документ на машину. Только так вы сможете избегнуть штрафов и прочих неприятностей от ГИБДД и недопонимания механиков, которым придется обслуживать ваш автомобиль.
  4. Четвертая и самая трудная, вам могут отказать в регистрации средства, если посчитают что после модернизации машина перестала соответствовать нормам безопасности, или требованиям регламента по правилам эксплуатации. Поэтому предварительно выясните, можно ли зарегистрировать такое изменение конструкции вашего автомобиля, а потом начинайте думать, как поменять барабанные тормоза на дисковые.
Читать еще:  Какие колодки на опель астра н

Если не жалко нервов, денег и времени, можете приступать, никто вам не запрещает.

Это все друзья, подпишитесь на обновления, если еще этого не сделали и поделитесь с друзьями информацией через ссылку, им тоже не повредит подписаться, до встречи.

Барабанный тормозной механизм

В настоящее время производители автомобилей продолжают использовать барабанный тормозной механизм, так как оборудовать ими транспортные средства оказалось намного проще, чем дисковыми. Но ничего вечного в этом мире, скорее всего, нет и тем более не вечна и эта тормозная система. Однако когда в авто плохо работают или вообще не работают тормоза — это смертельно опасно. Ездить на такой машине ЗАПРЕЩЕНО. Поэтому так важно следить за тормозной системой в транспорте.

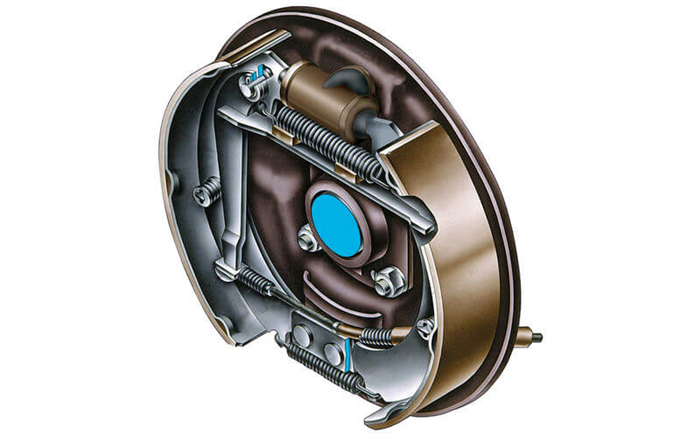

Устройство барабанного тормозного механизма

Основными элементами этого механизма являются:

  • тормозной барабан;
  • тормозные колодки;
  • один или несколько тормозных гидравлических цилиндров;
  • защитный диск;
  • стяжные пружины;
  • колодочная распорка;
  • фиксатор;
  • механизм подвода колодок;
  • механизм самоподвода.

Теперь мы расскажем о каждой составляющей отдельно.

    Тормозной барабан имеет отшлифованную по кругу поверхность. Материал из которого сделан сам барабан — чугун. Устанавливается либо на опорный вал, либо на ступицу колеса.

Тормозные колодки — это металлические элементы, форма которых напоминает полумесяц. На рабочую поверхность колодок прикреплены фрикционные накладки, которые выполнены из асбестовой основы. На одной из колодок размещен рычаг стояночного тормоза.

Тормозные гидравлические цилиндры — представляют собой чугунный корпус, внутри которого, по обеим сторонам, расположены небольшие рабочие поршня, на которых установлены уплотнительные манжеты. Благодаря этим манжетам тормозная жидкость не просачивается во время рабочего хода. Чтобы из системы можно было спустить воздух, существует специальный спускной клапан, который вкручивается в сам корпус гидравлического цилиндра.

Защитный диск — установлен непосредственно на ступице либо на задней балке. К нему прикреплен колодки и тормозной цилиндр. Крепление осуществлено при помощи подпружиненных фиксаторов, поэтому колодки и цилиндр подвижны.

Стяжные пружины прикреплены к тормозным колодкам как сверху, так и снизу. Они работают на сжатие и не дают возможность во время «холостого хода» колодкам разойтись в разные стороны.

Колодочная распорка представляет собой металлическую пластину со специальными вырезами. Эта деталь устанавливается в тех системах, где имеется только один тормозной цилиндрик. В этом случае колодочную распорку устанавливают между колодками. Основное ее предназначение приводить в действие механизм самоподвода. Кроме этого при натяжке рычага «ручника» срабатывает вторая колодка.

Фиксатор — это металлический стержень, на котором послойно установлены — колодка, тарелка, пружина, тарелка. Благодаря такому «бутерброду» колодка может передвигаться в вертикальной плоскости и при этом плотно прилегать к диску.

Механизм подвода колодок применяется довольно редко. Например, автомобилях старого поколения «Жигулей», он был всегда. В данном механизме присутствует 2 эксцентрика прикрепленных к колодкам, которые находятся в корпусе защитного диска. Во время вращения эксцентриков возникало более плотное прилегание колодок к барабану.

  • Механизм самоподвода — предназначен для разведения к рабочей поверхности барабана износившихся тормозных колодок. Некоторые производители автомобилей используют подпружиненный клин, а некоторые металлическую полоску с «зубчиком». И это далеко не все самоподвода. Как показывает практика подпружиненный клин более эффективен и прост в применении. Впервые эту деталь внедрил «Фольксваген». Цель этой детали проваливаться глубже между колодкой и распоркой в тот момент, когда фрикционные накладки износились. Тем самым колодка не сможет отойти далеко от рабочей поверхности барабана.

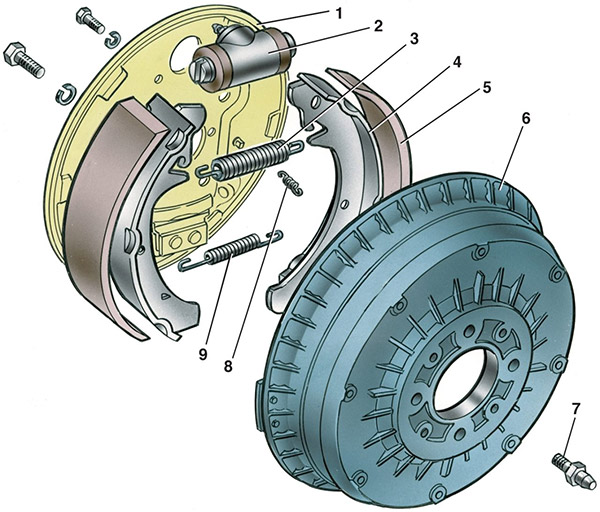

  • Схема барабанного тормозного механизма заднего колеса ВАЗ 2114, 2115

    Принцип работы барабанного тормозного механизма

    Принцип работы барабанных тормозов совершенно не сложен, и тут точно работает поговорка «Все гениальное просто». Конечно, вначале это был, хоть и простой, но далеко не совершенный механизм, так как в него попадала грязь, лента от изнашивания часто рвалась. Однако в начале ХХ столетия Луи Рено, внедрил в тормозной барабан колодки, при помощи которых совершалось торможение колеса. Они были спрятаны в барабане, что предохраняло их от попадания различных предметов извне. Со временем материалы в барабанном тормозном механизме усовершенствовались, но принцип его работы сохранился до наших дней.

    Как происходит торможение? В момент нажатия на педаль тормоза, в системе создается давление рабочей жидкости, которая «давит» на поршни, тем самым приводя в рабочее состояние тормозные колодки. После этого колодки расходятся в стороны, прижимаясь (плотно) к рабочей поверхности барабана. Колесо замедляет свой ход и автомобиль останавливается. Когда цилиндрик один, как в нашем случае, то на верхние концы колодок «давит» именно он, а нижние края просто попадают в упор, которые есть на заднем диске.

    Если система оснащена двумя цилиндриками то такой тормозной механизм считается, более эффективной. В данном случае вместо упора установлен второй цилиндрик, тем самым увеличивается площадь соприкосновения тормозной колодки с рабочей поверхностью барабана.

    Надо отметить, что если барабанный тормоз установлен на задних колесах автомобиля, то он еще и реализовывает функцию стояночного тормоза.

    Видео о том, как работает тормозной барабан на автомобиле:
