Трамблер бесконтактный змз 402

Регулировка и установка зажигания ЗМЗ 402: секреты и советы

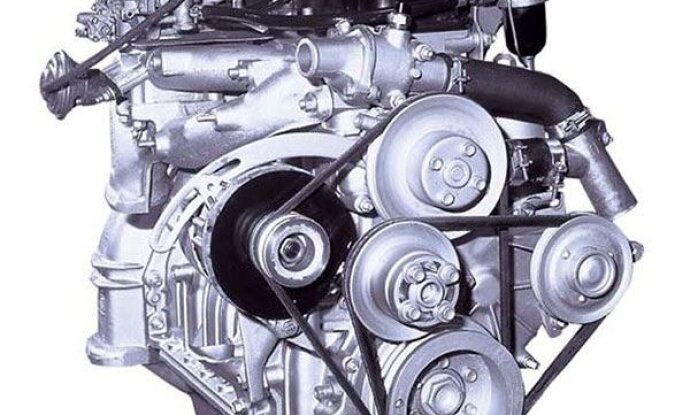

Двигатель ЗМЗ 402 является одним из продуктов российской автомобильной промышленности, широко применяющийся в автомобилестроении. Этими силовыми агрегатами оснащались отдельные модели автомобилей Волга, УАЗ, Газель. Для обеспечения нормальной работоспособности мотора на машине должно быть правильно выставлено зажигание. В этой статье мы расскажем, как происходит установка трамблера на 402 двигателе и что следует учитывать при выполнении задачи.

Что нужно знать

Чтобы правильно произвести настройку и регулировку зажигания ЗМЗ 402, необходимо знать некоторые нюансы о работе силового агрегата. На таких моторах установленный бесконтактный распределитель, дополненный генератором управляющих сигналов и смонтированным регуляторами опережения — вакуумным и центробежным (автор видео — smotri Vidik).

Распределитель предназначен для выполнения определенных функций:

  • определяет момент появления искры;
  • передает сигналы высокого напряжения по цилиндрам силового агрегата, учитывая порядок их работы.

Для правильного распределения импульсов используется бегунок, установленный на шкиве механизма. Бегунок оборудован резистором и предназначен для подавления помех. Коммутаторное устройство выполняет функцию размыкания цепи обмотки катушки зажигания, преобразовывая управляющие сигналы от регулятора в сигналы тока на КЗ.

Чтобы правильно установить зажигание на 402 двигатель, необходимо учитывать характеристики системы, представленные ниже:

  • порядок функционирования цилиндров — сначала первый, затем второй, потом четвертый и третий;
  • ротор распределительного элемента вращается против часовой стрелки;
  • на центробежном устройстве угол опережения от 15 до 18 градусов;
  • на вакуумном устройстве этот показатель от 8 до 10 градусов;
  • люфт на СЗ должен быть не больше 0.8 мм;
  • показатель сопротивления резистора должен быть от 5 до 8 кОм;
  • параметр сопротивления СЗ должен варьироваться в районе 4-7 кОм;
  • в обмотке статора уровень сопротивления должен быть не более 0.45 и не менее 0.5 кОм.

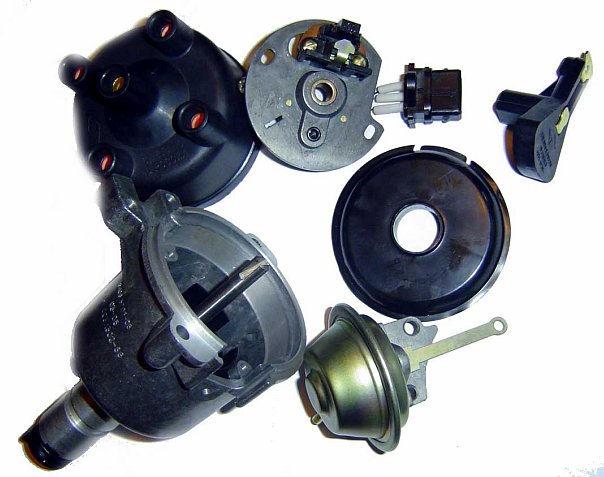

Разобранный трамблер для ЗМЗ

Как самостоятельно установить зажигание?

Как производится установка зажигания на ЗМЗ 402? Коленвал необходимо поставить в положение, которое соответствует углу опережения в 5 градусов.

Устанавливать момент нужно так:

  1. На силовом агрегате совмещаем среднюю риску на его валу на крышке ГБЦ, то есть в момент окончания такта сжатия на 1 цилиндре.
  2. Если трамблер не был демонтирован с силового агрегата, такт сжатия на 1 цилиндре можно выявить путем открытия его крышки. Необходимо, чтобы бегунок был установлен напротив внутреннего контакта, который подключен посредством кабеля к свече. Если определить так сжатия не получается, можно произвести демонтаж СЗ, установленной в первом цилиндре. После этого отверстие необходимо будет закрыть ветошью, а лучше — бумагой. Коленвал нужно начать вращать, а в тот момент, когда бумажная пробка будет выбита воздушным потоком, начнется такт сжатия.
  3. Теперь понадобится гаечный ключ на 10 — с его помощью необходимо немного ослабить болт октан-корректора, при этом сам винт выкручивать не нужно.
  4. Далее, следует выставить его шкалу на нулевой показатель, это приблизительно середина шкалы.
  5. После выполнения этих действий при помощи гаечного ключа на 10 необходимо ослабить болт, который фиксирует пластинки октан-корректора.
  6. Теперь нужно провернуть корпус трамблера таким образом, чтобы были совмещены метки. В частности, речь идет о красной метке, расположенное на роторе, а также риске на статоре. Когда установка привода устройства будет завершена, трамблер необходимо одной рукой удерживать в данном положении, второй рукой закручивается болт.

Многие выставляют зажигание стробоскопом. Иногда выставление момента зажигания не дает результатов — двигатель продолжает троить и работать не на полную мощность. Причина заключается в неработоспособности распределителя в целом. Проблему может решить замена или ремонт трамблера.

Читать еще:  Ширина кузова газели бортовой

Видео «Пошаговая установка трамблера на ЗМЗ 402»

Регулировка системы зажигания ЗМЗ 402

От правильной настройки системы зажигания напрямую зависит работа двигателя, его экономичность и надежность.
В данной статье мы рассмотрим устройство и компоненты системы зажигания ЗМЗ 402, а также порядок установки угла опережения зажигания

Элементы системы зажигания

Одной из основных систем, необходимых для удачного пуска двигателя, является система зажигания. Для бензиновых двигателей принципиальная конструкция систем зажигания отличается совсем незначительно – существуют два вида:
• Контактная система
• Бесконтактная система

Порядок работы системы зажигания

Для ЗМЗ 402 модели этот порядок выглядит так:

Запуск мотора автомобиля производится при повороте ключа в замке зажигания – в этот момент заряд с аккумуляторной батареи поступает на стартер, который начинает вращать коленчатый вал, приводя в действие трамблер (через привод). В этот самый момент электрический ток поступает на катушку, затем через коммутатор заряд поступает на распределитель искры (трамблер), а тот в свою очередь распределяет ток через провода на свечи цилиндров.

ВАЖНО знать, что коммутатор являет собой блок из транзисторных ключей, служащий для управления токами, которые проходят через катушку индуктивности.

Раннее зажигание

Одной из наиболее часто встречающихся проблем с системой зажигания является слишком ранний угол опережения зажигания – это когда при подаче топлива в цилиндр двигателя, рабочая смесь из бензина и воздуха в камере сгорания воспламеняется гораздо раньше подхода поршня к верхней мёртвой точке. Если начальный угол опережения зажигания установлен слишком рано, тогда могут возникнуть проблемы с работой автомобиля. Чтобы избежать этого стоит обратить внимание на признаки раннего зажигания. А это:
• Двигатель не запускается с первого раза (имеет место проворачивание коленчатого вала в обратную сторону при пуске двигателя)
• Неустойчивая работа мотора на холостом ходу
• Детонация несгоревшего топлива (появляется стрекочущий звук, который не исчезает при увеличении оборотов)
• Нагар на свечах зажигания (полностью не сгоревшее топливо оседает на свече)
• Выстрелы в глушитель (топливо сгорает из-за пропуска в работе зажигания)
• Черный дым из глушителя (догорает топливо не сгоревшее в камере сгорания)
• Повышенный расход топлива

Позднее зажигание

На двигателях с карбюраторной системой питания, позднее зажигание являет собой воспламенение топливной смеси в тот момент, когда поршень уже достиг верхней мертвой точки или уже прошёл ее. При такой работе двигателя увеличивается расход топлива, ухудшаются мощность и приемистость. Основными признаками позднего зажигания являются:
• Проблема с запуском мотора (Нужно несколько попыток)
• Вялая динамика автомобиля на ходу (двигатель глохнет, когда увеличиваются обороты)
• Свечи зажигания светло-серого или белого цвета
• Выстрелы в карбюратор (происходит догорание топлива во впускном коллекторе)
• Перегрев двигателя (догорание смеси происходит при такте расширения, что способствует перегреву мотора)

Порядок регулировки системы зажигания

Для правильной установки зажигания на двигателе ЗМЗ 402, нужно учитывать следующие факторы:
• Порядок работы двигателя 1-2-4-3
• Ротор трамблера вращается против часовой стрелки
• Люфт на свече зажигания должен быть не более 0,8мм
• Значение сопротивления резистора на трамблере должен быть от 5 до 8кОм
• Значение сопротивления на свече зажигания колеблется от 4 до 7кОм
• Сопротивление обмотки статора варьируется от 0,45кОм до 0,5кОм

Сопоставление меток

Для начала установки правильного угла опережения зажигания нужно провернуть коленчатый вал в положение, которое обозначает 5 градусов. Это делается следующим образом – нужно выставить первый цилиндр в верхней мертвой точке (окончание такта сжатия). Для этого требуется совместить среднюю метку на шкиву коленчатого вала с меткой на головке блока цилиндров.

Читать еще:  Стоимость медсправки на водительские права 2018 г

ВНИМАНИЕ. Такт сжатия на первом цилиндре можно установить, если до этого не был демонтирован трамблер – открыв его крышку бегунок будет стоять напротив внутреннего контакта провода, соединяющегося со свечей зажигания первого цилиндра.

Если таким образом определить такт сжатия не получается, то необходимо вывернуть свечу из первого цилиндра и заткнуть отверстие ветошью или бумагой. Затем следует начать проворачивать коленчатый вал до того момента, когда пробка в виде бумаги не будет удалена при помощи воздуха, создаваемым внутри цилиндра. Это и будет момент сжатия.

Регулировка угла опережения

Далее необходимо ослабить болт октан-корректора, который находится на трамблере. Здесь пригодится гаечный ключ на 10. Затем угол опережения выставляется примерно посередине шкалы (это будет нулевой показатель).
Далее все тем же ключом на 10 нужно ослабить болт-фиксатор пластинок
корректор-октана.
Следующим делом следует провернуть корпус распределителя таким образом, чтобы обе метки совпали – красная метка на головке ротора и метка на статоре. Когда корпус будет установлен в нужном положении, необходимо зафиксировать корпус трамблера одной рукой, а второй заворачивать болт.

Проверка правильности установки зажигания

Правильность установленного угла опережения зажигания проверяется на ходу автомобиля – на скорости 50-60кмч резко нажимается педаль газа, должна последовать кратковременная детонация (1-3сек). Если детонация после этого времени пропала, то момент выбран правильно. Более точно выставить зажигание можно при помощи стробоскопа.

Данное краткое руководство поможет своими руками выставить зажигание не прибегая к помощи специалистов в домашних условиях.

Трамблер бесконтактный змз 402

Двигатели ЗМЗ–402 и ЗМЗ–4021 оборудованы бесконтактной системой зажигания, состоящей из транзисторного коммутатора, распределителя зажигания типа 19.3706, катушки зажигания типа Б116 или Б116–01, свечей и высоковольтных и низковольтных проводов

Датчик-распределитель зажигания (1908.3706) – бесконтактный, с датчиком (генератором) управляющих импульсов и встроенным вакуумным и центробежным регуляторами опережения зажигания.

Датчик-распределитель выполняет две функции: задает момент искрообразования и распределяет импульсы высокого напряжения по цилиндрам в соответствии с порядком их работы.

Для этого служит бегунок, надетый на вал датчика-распределителя. В бегунке установлен помехоподавительный резистор*.

На части датчиков вместо резистора установлена крышка с центральным угольным контактом.

Коммутатор (1313734) размыкает цепь питания первичной обмотки катушки зажигания, преобразуя управляющие импульсы датчика в импульсы тока в катушке зажигания.

Катушка зажигания

Снятие

1. Отвернуть гайки 1 и отсоединить низковольтные провода от клемм катушки 3.

Отсоединить высоковольтный провод 4 от катушки зажигания.

Отвернуть гайки 2 и снять катушку 3 (рис. 2).

Проверка

1. Катушки зажигания Б116 и Б116–01 проверяют на стенде мод. К–295.

Катушка должна обеспечивать бесперебойное искрообразование на разряднике с зазором 7 мм при частоте вращения валика распределителя зажигания не менее 2500 мин –1 .

Осмотреть катушку. Если на пластмассовой крышке есть сколы, трещины, следы прогревания или вытекания масла, катушки заменить.

Проверить сопротивление первичной обмотки катушки зажигания, для чего подсоединить омметр между клеммами низкого напряжения.

Омметр должен показать сопротивление 0,48–0,72 Ом.

Затем проверить сопротивление вторичной обмотки, подсоединив омметр между высоковольтной клеммой и клеммой «К» катушки.

Омметр должен показать сопротивление 13 200–19 800 Ом. Если измеренные параметры отличаются, катушку необходимо заменить.

Читать еще:  Что будет если заряжать батарейки

Коммутатор системы зажигания

Транзисторный коммутатор типа 131.3734 или 90.3734 установлен на левом брызговике за аккумуляторной батареей.

Он преобразует управляющие импульсы датчика Холла в распределителе зажигания в импульсы тока в первичной обмотке катушки зажигания.

Так как коммутатор во время работы выделяет большое количество тепла, необходимо периодически очищать корпус коммутатора от грязи и пыли и не закрывать его посторонними предметами.

Проверка

1. Снять коммутатор с автомобиля, отвернув две гайки крепления и отсоединив провода.

2. Собрать схему, показанную на рисунке 3, на подходящей металлической пластине.

Наконечник провода 5 высокого напряжения закрепить на расстоянии 6–7 мм от пластины.

При включении выключателя 4 амперметр 1 должен показать ток в пределах 6–7 А, а через 1–3 с ток должен снизиться до 0.

В момент выключения выключателя 4 между наконечником провода 5 высокого напряжения и пластиной должна проскакивать искра (возможно постоянное искрение).

В противном случае коммутатор 3 неисправен и подлежит замене.

Система зажигания бесконтактная УАЗ, ГАЗ дв. 402, 410, 417, 421

ВНИМАНИЕ. Наш склад пополняется ежедневно, поэтому может отображаться не весь ассортимент. Полная информация у наших консультантов по бесплатному телефону 8(800)200-08-73

При покупке на 50 000 рублей, свяжитесь с нами, и получите доступ к мелкооптовым ценам

Описание запчасти

Нашли в другом магазине товар дешевле? Сообщите нам, мы оперативно проверим информацию и компенсируем разницу при покупке онлайн. Условия

Артикул: БСЗ 54.000-01

Размеры товара в упаковке, см: 24х16х14
Вес товара в упаковке, кг: 2,2

Состав комплекта:
1. Распределитель зажигания (трамблер)
2. Катушка зажигания
3. Тpанзистоpный коммутатоp
4. Комплект проводов
5. Пластина октан-корректор

Производитель: ЗАО “МЗАТЭ-2”, Россия

Назначение: комплект для переоборудования системы зажигания (бесконтактная)
Стиль запуска: эффект Холла

Бесконтактная система зажигания УАЗ – подразумевает использование коммутатора и бесконтактного контроллера, которые взаимодействуют между собой. В качестве прерывательного механизма используется коммутатор, напряжение распределяется по свечам с помощью трамблера.

Отличительной особенностью бесконтактного зажигания является то, что функциональность такой системы не зависит от размыкания контактов.
Основную функцию формирования и преобразования искры исполняет транзисторное коммутаторное устройство, а также дополнительный датчик. Благодаря тому, бесконтактная система не зависит от качества и чистоты поверхности контактов, формирование искры будет более эффективным. Но, как и в контактной системе, конструкция БСЗ подразумевает использование распределительного механизма. Назначение последнего заключается в своевременной подаче напряжения на свечи.

Бесконтактная система зажигания, перед классической (контактной) системой зажигания имеет следующие преимущества.

Установка:
Установка БСЗ на автомобиль не представляет сложности и на её установку уходит не больше полутора часов. Установка катушки зажигания и датчика-распределителя производится в штатные места (взамен бывших приборов). Коммутатор устанавливается на шпильки, специально предусмотренные конструкцией кузова автомобиля (в случае их отсутствия, по крепёжным отверстиям коммутатора засверлить два отверстия под саморез диаметром 6мм). Установку угла опережения производить по инструкции по эксплуатации на автомобиль.
