Как поменять радиатор на рено логан

Замена радиатора Рено Логан

Радиатор – один из основных узлов автомобиля, которые несет прямую ответственность за качество и скорость охлаждения двигателя. Именно через его многочисленные «лазейки» проходит раскаленный антифриз (тосол, вода), затем он охлаждается и снова попадает в силовой узел для отбора лишнего тепла. В процессе движения машины охлаждение происходит за счет встречных потоков воздуха, а во время стоянки – благодаря специальному вентилятору.

Основные неисправности

Радиатор охлаждения имеет весьма сложную конструкцию и состоит из множества мелких трубочек. Несмотря на визуальную надежность, в процессе эксплуатации радиатор (как и любой другой узел) может прийти в негодность. Это может быть вызвано обычным старением узла и выработкой ресурса, попаданием тяжелого предмета во время движения, несвоевременной заменой охлаждающей жидкости, отсутствием ухода в виде периодической чистки радиатора от пыли и грязи.

К основным неисправностям можно отнести появление течи охлаждающей жидкости из бака или непосредственно самой сердцевины (это сразу заметно по характерным пятнам под авто после длительной стоянки). Часто подводят и бачки, в которых возможно появление трещин.

При незначительных повреждениях можно попробовать отремонтировать радиатор. К примеру, зачастую проблема решается с помощью обычной жидкой сварки, специальных присадок или паяльных работ. Но это спасает не всегда. Зачастую при серьезном повреждении сердцевины радиатора, разрушении сот или появлении больших трещин в корпусе ремонтом уже не отделаться – желательно сразу настраиваться на замену.

Замена радиатора на Рено Логан: шаг за шагом

Сразу хотелось бы оговориться, что не стоит ожидать легкой «прогулки». Установить новый радиатор – это не самая простая задача. Но если иметь под рукой необходимый инструмент, желание во всем разобраться своими силами и несколько часов свободного времени, то все реально. При этом вам обязательно будет греть душу перспектива сэкономить несколько тысяч рублей на посещении СТО.

  1. Сразу же готовьте необходимый инструмент – пассатижи, отвертку, наборы ключей и головок, а также компрессор. Не лишним будет надеть прорезиненные тонкие перчатки – они надежно уберегут руки от возможных механических воздействий и действия охлаждающей жидкости.
  2. Сливайте жидкость (воду, тосол, антифриз) из системы охлаждения.
  3. Найдите с левой и правой стороны по три крепежных винта, которые фиксируют нижний брызговик силового узла и передний бампер. Открутите винты и отложите в сторону. К слову, не лишним будет сразу подготовить какую-нибудь емкость для сбора мелких элементов (гаек, болтов и так далее).
  4. Снимайте нижние элементы брызговиков мотора.
  5. С помощью отвертки поддевайте с левой и правой стороны бампера фиксирующие пистоны.
  6. Откручивайте три фиксирующих винта, которые стягивают подрамник и бампер.
  7. Откручивайте винты, фиксирующие передние крылья, бампер и кузов машины. Они расположены непосредственно в углубления передних колес (слева и справа).
  8. Выкручивайте винты крепления, расположенные снизу машины.
  9. Выкручивайте и сразу доставайте четыре винта, которые крепят облицовку радиатора охлаждения и раму.
  10. Демонтируйте передний бампер (обычно он идет в сборном виде вместе с облицовочной частью).
  11. Выкручивайте крепежные болты, которые фиксируют кронштейн бачка гидроусилителя руля.
  12. Временно отодвиньте бачок гидроусилителя руля, чтобы он не мешал дальнейшей работе.
  13. Разожмите держатель и вытягивайте шланг, соединяющий с бачком, который мы только что отсоединили.
  14. Разожмите крепеж трубки компрессора кондиционера. После этого стягивайте трубку и отводите в сторону.
  15. Найдите колодку жгута проводов и отбросьте ее от дополнительного резистора.

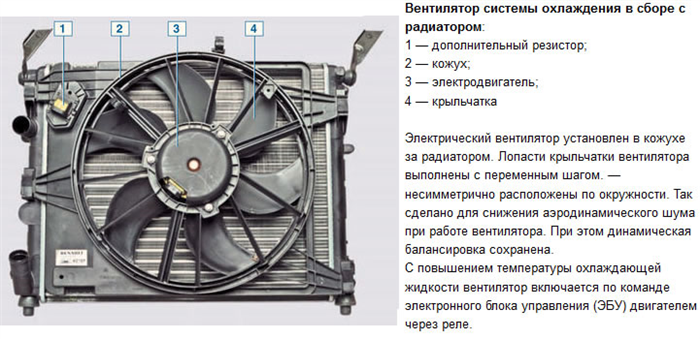

  16. Найдите электродвигатель вентилятор и вытягивайте с него колодку.
  17. Стягивайте жгут с проводами из фиксатора.
  18. Сделайте аналогичное действие для держателя, который находится на корпусе вентилятора.
  19. Отожмите фиксатор, слегка приподнимите левую часть корпуса вентилятора и извлеките его.
  20. Аналогичным образом вытягивайте правую часть корпуса вентилятора.
  21. Снимайте корпус и вентилятор, убирайте узел в сторону.
  22. Найдите фиксирующий хомут на пароотводящем шланге и сдавите его «лепестки» с помощью плоскогубцев. После послабления затяжки можно перемещать хомут к низу шланга.
  23. Отключайте шланг от патрубка, который находится на радиаторе.
  24. Откручивайте болт, который крепит между собой радиатор охлаждения и радиатор кондиционера.
  25. Выкручивайте болт, расположенный с левой стороны на крепежном кронштейне радиатора охлаждения.
  26. Снимайте фиксирующий кронштейн, расположенный с левой стороны радиатора.
  27. Таким же способом снимайте правый фиксирующий кронштейн.
  28. Разъединяйте радиаторы охлаждения и кондиционирования. Для этого радиатор кондиционера немного приподнимите и выведите проушины из специальных фиксаторов. Учтите, что фиксаторы на радиаторе охлаждения находятся по разным сторонам – слева и справа.

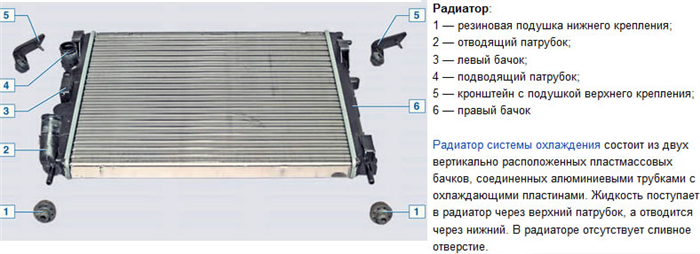

  29. Снимайте радиатор. При необходимости сразу же замените опорные подушки при наличии на них повреждений (разрывов или трещин).
  30. Промойте (отремонтируйте) старый радиатор, если собирайтесь возвращать его на место. Если же повреждения слишком большие, то готовьте новый узел.
  31. Проверьте герметичность радиатора. Для этого с помощью заглушки (специальной) пробки закупорьте патрубок. После этого к другому выходу подключайте компрессор и создавайте давление около 0,1 МПа. После этого опускайте радиатор в ванную с водой на 30-60 секунд. Отсутствие пузырьков говорит о пригодности узла к эксплуатации.
  32. Возвращайте все элементы конструкции в обратной последовательности.
  33. Заливайте охлаждающую жидкость и избавляйтесь от воздушных пробок.
Читать еще:  При какой температуре замерзает масло

Вывод

Если вы будете четко следовать инструкции, то замена радиатора на Рено Логан займет у вас не более 2-3 часов. Зато экономия на посещении СТО однозначно порадует кошелек. Удачи.

Снятие и установка радиатора

МОДЕЛИ С ДВИГАТЕЛЕМ K7J ИЛИ К7М С СИСТЕМОЙ ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ САЛОНА

• Установите автомобиль на двухстоечный подъемник.

• Отключите аккумуляторную батарею.

– защиту поддона картера двигателя,

• Слейте жидкость из системы охлаждения двигателя.

• Промойте систему охлаждения двигателя.

Модели с рулевым управлением с усилителем

• Снимите бачок насоса гидроусилителя рулевого управления с кронштейна (не отсоединяя трубопроводов).

• Подвяжите бачок насоса гидроусилителя рулевого управления к двигателю.

• Снимите кронштейн (1) бачка насоса гидроусилителя рулевого управления.

• Снимите электровентилятор системы охлаждения двигателя.

• Снимите хомут подводящего шланга радиатора системы охлаждения с помощью приспособления (Mot. 1448).

• Отсоедините подводящий шланг радиатора системы охлаждения с помощью приспособления (Саг. 1363).

– крепления (2) радиатора системы охлаждения двигателя,

– радиатор системы охлаждения двигателя.

ПРОМЫВКА РАДИАТОРА

Промойте радиатор. Если радиатор снят с автомобиля, промойте его так же и в обратном направлении. Промойте радиатор снаружи из шланга сильной струей воды. Если есть подозрение, что радиатор частично засорен, до снятия с автомобиля промойте его химическим раствором. Если ничего не изменилось, проверьте, нормально ли проходит вода через радиатор. За пол минуты должно проходить 20 – 25 литров. Течи, которые видны снаружи, обычно можно устранить пайкой, но течи в вертикальных трубках, как правило, недоступны. Можно временно устранить течь с помощью специальных добавок к охлаждающей жидкости или, покрыв часть радиатора специальной мастикой. Однако лучше заменить радиатор.

При установке не повредите оре брение радиатора системы охлаждения.

– радиатора системы охлаждения двигателя,

– крепления радиатора системы охлаждения двигателя.

• Присоедините подводящий шланг к радиатору системы охлаждения двигателя.

• Установите хомут подводящего шланга радиатора с помощью приспособления (Mot. 1448)

• Установите электровентилятор системы охлаждения двигателя.

Читать еще:  Вентилятор радиатора не выключается

Модели с рулевым управлением с усилителем

– кронштейн бачка насоса гидроусилителя рулевого управления,

– бачок насоса гидроусилителя рулевого управления на кронштейн.

• Заполните жидкостью систему охлаждения и удалите из нее воздух.

– защиту поддона картера двигателя,

• Подключите аккумуляторную батарею.

МОДЕЛИ С ДВИГАТЕЛЕМ К4М И СИСТЕМОЙ ОТОПЛЕНИЯ И ВЕНТИЛЯЦИИ САЛОНА

Высокоточная замена радиатора Рено Логан (Logan) при наличии кондиционера и без него

Если бы ваш Рено Логан был лишён этого устройства, он вряд ли протянул бы долго. Радиатор – главный узел охлаждающей системы, благодаря которому двигатель работает бесперебойно, без перегревов. Меж тем, и он подвержен износу и неустранимым поломкам. Если это происходит, наш автосервис быстро и недорого его заменит.

Когда необходима замена радиатора Рено Логан?

Вообще владельцы отмечают две вещи о Рено Логан: сравнительно невысокая цена этих автомобилей и надёжность её комплектующих. Входящий в их список радиатор также изготавливается с большим запасом прочности. Однако и он не застрахован от разного рода случаев.

Среди таких неприятных моментов, ведущих к необходимости его заменить, можно рассмотреть следующие:

  1. Во время движения по грунтовой дороги из-под колёс впереди идущего транспорта вылетел камень и попал в решетку.
  2. В системе давно не заменялась охлаждающая жидкость.
  3. Вы не обращаете внимания на показания датчиков и ЭБУ о перегреве двигателя, сигнализирующие о необходимости чистки системы.
  4. Он банально выработал свой ресурс.

Замена радиатора кондиционера Рено Логан производится только после диагностики

Плох тот мастер, который приступает к устранению причины, тщательно ее не изучив.

Во-первых, нельзя исключить, что к перегреву двигателя непосредственно сам радиатор отношения не имеет, источниками неполадок могут стать помпа, расширительный бачок, шланги и места соединений, отработанный антифриз и т.д. Диагностика позволит точно выявить проблемный участок.

Во-вторых, как следует изучив состояние системы, мастер может предложить вам на выбор – ремонт или замену радиатора. Ведь в некоторых случаях его удаётся спасти. Наш автосервис оказывает услуги по возвращению его работоспособности по невысокой цене. Производятся сварка и запайка поврежденных участков, а также использование новых расходных материалов.

Причины поломки радиатора кондиционера Рено Логан

Но бывают случаи, когда радиатор можно только заменить:

  • Трещины слишком большие;
  • Разрушены соты;
  • Сломаны крепления;
  • Каналы закупорены изнутри, промывка не дает результатов и т.д.

Все причины ведут к двум результатам – либо система охлаждения перестает быть герметичной, либо циркуляция по ней антифриза становится невозможной.

Замена радиатора Рено Логан без кондиционера и с ним – есть ли различия?

Такой вопрос наши мастера нередко слышат от владельцев автомобилей, сдающих их в ремонт. Практически вся процедура в обоих случаях аналогична: соблюдается та же очередность снятия деталей и откручивания креплений. Однако когда автомобиль снабжен кондиционером, самих этапов становится больше, и при демонтаже радиатора он тоже снимается. А после всей процедуры устанавливается обратно.

Стоимость процедуры, с кондиционером и без него, различается. Все же манипуляций мастеру необходимо произвести несколько больше. Однако разница в цене несущественна – это не должно пугать клиентов нашего автосервиса.

Нюансы замены радиатора охлаждения двигателя на Рено Логан

Если с отключением и откручиванием (и последующими – подключением и закреплением) элементов самостоятельно автолюбитель может справиться, то с монтажом/демонтажом кронштейна бачка для свободного доступа дела обстоят сложнее – можно повредить трубопровод ГУР.

Аккуратности требует и электрическая часть – можно ее повредить при отсоединении колодки жгута проводов от дополнительного сопротивления и движка вентилятор, а также жгута проводов из держателя.

Читать еще:  Как отмыть радиатор автомобиля от грязи

Замена радиатора Логан: какой выбрать?

Стоит оговориться сразу, что для одной и той же модели могут использоваться самые разные радиаторы – это может зависеть от комплектации автомобиля, к примеру, от типа коробки передач – автоматической или механической. В нашем автосервисе предпочтение отдается оригиналам, они подбираются с учетом модели, года выпуска и вин-кода. Но есть и возможность выбора аналога.

Для Рено Логан подходит продукция голландского производителя AVA. Примерно в ту же цену обойдется автолюбителю датский Nissens и Termal (Евросоюз). Не уступают по качеству японский Denso, аналогичен ему российский Лузар.

При замене радиатора кондиционера нужно учитывать тип используемого в системе фреона. На данной модели используются R12, R22 и R134a.

Доступная для владельцев Logan замена радиатора в наших автосервисах

Итоговая стоимость работ включает в себя цену самих радиаторов и расходных материалов, а также самих работ: диагностика системы охлаждения, снятие, установка нового, дополнительные (по желанию клиента) работы – мойка, чистка, пайка, сварка.

К деталям на замену и расходникам, которые потребуются (или могут потребоваться) относятся:

  • Радиаторы системы охлаждения и кондиционера;
  • По две штуки верхних и нижних подушек радиатора;
  • Антифриз;
  • Фреон;
  • Силиконовый герметик;
  • Хомуты и втулки;
  • Элементы крепления и т.д.

Замена радиатора кондиционера Рено Логан

Кондиционер также имеет свой радиатор. Через него циркулирует не антифриз, а фреон. Располагается он непосредственно перед радиатором охлаждения мотора. Причины поломок у них схожи. Он также может выйти из строя и потребовать замены, если:

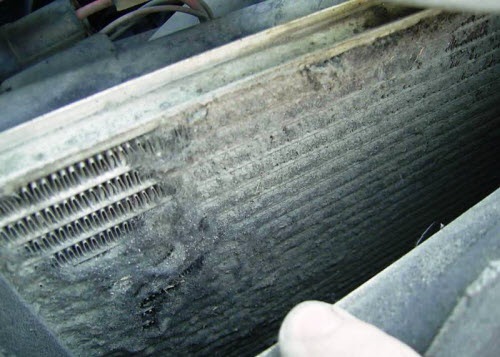

  • Закупорились соты снаружи;
  • Помялись или выбиты соты;
  • Обнаружена протечка, устранить которую простой запайкой невозможно и т.д.

Наши мастера быстро и недорого производят замену всех деталей системы охлаждения. Для них – это повседневная работа, к которой, однако, они всегда подходят творчески и с максимальной отдачей.

Гарантии на процедуры

Отзывы наших клиентов о работе мастеров вдохновляют: «Быстро, недорого, грамотно», «Проблем с системой охлаждения не испытываю», «Тут работают профессионалы».

Будьте уверены, что, обратившись в наш автосервис, вы присоединитесь к довольным клиентам. Будем рады видеть вас в нашем сервисе.

Замена радиатора Renault Logan

В процессе долгой эксплуатации Renault Logan может возникать необходимость заменить радиатор. Связано это может быть с обоями герметичности либо же повреждением сот.

Процесс замены

Снять радиатор охлаждения Renault Logan не так уже тяжело, но и непростой этот процесс. Многие бывалый автомобилисты проводят его самостоятельно без всяких инструкций, а вот начинающему автомобилисту данная фото инструкция очень поможет. Фото инструкция:

  1. В радиаторе имеется охлаждающая жидкость, которую необходимо слить. Для этого демонстрируем нижнюю защиту двигателя и откручиваем сливную пробку.
  2. Отсоединяем хомут крепления подводящего и отводящего патрубка. Снимаем патрубки с радиатора.
  3. Если на автомобиле установлен кондиционер необходимо будет снять передний бампер.
  4. Откручиваем два болта крепления радиатора к рамке радиатора.
  5. С нижней части также необходимо открутить два крепления.
  6. Для автомобилей с кондиционером необходимо отодвинуть в сторону конденсатор.

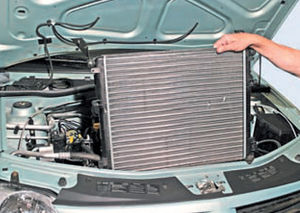

  7. Вынимаем радиатор с пазов, и снимаем с автомобиля.
  8. Перед установкой нового радиатора необходимо заменить резиновые подушки.
  9. Закручиваем крепление радиатора и подсоединяем патрубки охлаждающей системы.

Заливаем антифриз и прокачиваем систему.

Выбор радиатора

Код радиатора Renault Logan 8200735039 . Стоимость данного изделия 130$.

Вывод

Как видно провести замену радиатора на Renault Logan может практически любой автомобилист при наличии минимальных навыков знаний автомобиля. Данный процесс занимает в среднем около 2-3 часов.
