Не включается вентилятор радиатора гранта

Авто-помощь

Советы для автомобилистов

Не работает вентилятор охлаждения на Лада Гранта

Такая неисправность, особенно в летнее время, может создать немало проблем водителю. Из-за перегрева охлаждающей жидкости можно вывести из строя силовой агрегат машины. Для продолжения дальнейшего движения необходимо некоторое время ожидать её охлаждения, что приводит к длительным задержкам, опозданиям и другим осложнениям. Во многих случаях неисправности можно устранить самостоятельно, для этого несколько полезных советов.

Признаки неисправностей

Основным показателем появления такой неполадки является неуклонное движение стрелки указателя температуры вправо в зону красного сектора. Это может произойти по многим причинам, но сегодня рассмотрим только одну, когда не включается вентилятор системы охлаждения. При появлении такого признака следует остановить движение и попытаться выяснить, почему не вращается вентилятор.

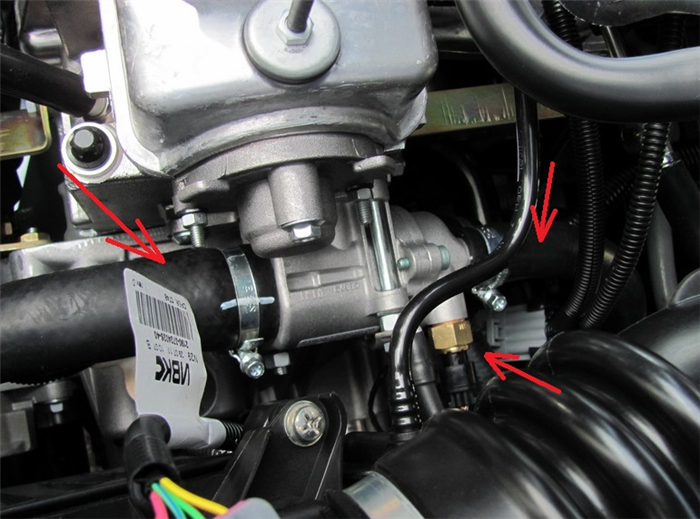

Включение этого устройства происходит после срабатывания температурного датчика, который установлен в районе термостата (туда же подходит толстая трубка от основного радиатора). Принцип его работы заключается в том, что при достижении температуры охлаждающей жидкости равной 101 градус, замыкаются его контакты и подаётся напряжение питания на электродвигатель вентилятора. Проверить электродвигатель можно довольно просто, для этого при включенном зажигании следует замкнуть контакты проводов на разъёме этого датчика. Если лопасти начинают вращаться, электродвигатель исправен.

На что ещё обращают внимание

Кроме датчика работой электродвигателей вентиляторов управляет электромагнитное реле К1. Его цепи питания защищает плавкий предохранитель F1, который рассчитан на ток 15 Ампер. Их можно отыскать в монтажном блоке, в нижней его части. Исправность предохранителей можно проверить автомобильным тестером или заменить заведомо исправными. Реле также можно проверить установкой другого, но при этом контакты температурного датчика должны быть замкнутыми, в таком случае при включении зажигания будет вращение лопастей.

Также обращают пристальное внимание на состояние контактов разъёмов и ножек реле. Их окисление приводит к потере проводимости и невозможности подачи питания на моторы вентиляторов. Исправность температурного датчика можно проверить при помощи термометра, он должен измерять температуру жидкости более 100С. Его следует установить в расширительный бачок и нагреть охлаждающую жидкость. При температуре 101 градус происходит включение, а при 97 градусов отключение электродвигателя вентилятора.

Почему не включается вентилятор охлаждения двигателя на LADA

Неисправность в работе вентилятора системы охлаждения является одной из причин перегрева двигателя. Причин этому может быть множество. В этой статье рассмотрим алгоритм, по которому можно определить своими руками, почему не работает вентилятор радиатора двигателя.

Инструкция для Lada XRAY и Vesta отдельная. Далее речь пойдет про автомобили Лада Приора, Калина, Гранта, Ларгус и Нива 4х4.

Если вентилятор системы охлаждения не работает

1. Убедитесь, что лопасти вентилятора вращаются без затруднений (ничего не мешает).

2. Проверить предохранители и реле (см. монтажный блок для Lada XRAY, Vesta, Largus, Granta, Kalina, Priora, Lada 4×4).

3. Проверяем работу термостата (на прогретой машине нижний патрубок радиатора должен быть горячий) и систему охлаждения двигателя в целом (проблема может быть в крышке расширительного бачка).

4. Отсоединяем разъем вентилятора охлаждения двигателя (зачищаем контакты) и подключаем его напрямую к аккумулятору (если вентилятор включился – причина в цепи питания, если не включился – неисправность в электромоторе).

6. Обрыв цепи. В первую очередь следует зачистить контакты в разъемах. Если это не поможет, прозвонить проводку (см. схемы электрооборудования для Lada XRAY , Vesta , Largus , Granta , Kalina , Priora , Niva 4×4).

7. Проблема в прошивке ЭБУ. В некоторых случаях решить проблему включения вентилятора помогает перепрошивка блока ЭБУ.

Читать еще:  Виды радиаторов в автомобиле

Основные причины, почему не включался вентилятор системы охлаждения (опрос среди владельцев автомобилей LADA):

  • неисправный ДТОЖ (42%);
  • обрыв проводки (10%);
  • перегорел предохранитель (8%);
  • неисправность электродвигателя вентилятора (6%);
  • другая причина (34%).

Если вентилятор системы охлаждения работает постоянно

  • Обрыв в датчике температуры охлаждающей жидкости или его цепях.
  • Неисправное реле вентилятора охлаждения.
  • Неисправен ЭБУ.

А вы сталкивались с ситуацией, когда вентилятор охлаждения двигателя не срабатывал? В комментариях оставляем вопросы по этой неисправности автомобиля, а также свои способы решения и рекомендации по данной проблеме.

Кстати, а вы знали, что система охлаждения двигателя Lada Granta и Kalina 2 отличается от системы, которая использовалась на автомобилях LADA прошлого поколения.

Диагностика системы охлаждения двигателя Lada Granta

Инструменты:

  • Узкогубцы
  • Ключ трещоточный
  • Головка на 8 мм

Детали и расходники:

  • Охлаждающая жидкость
  • Винтовые хомуты
  • Армированная липкая лента

Примечание:

При эксплуатации автомобиля оценивать техническое состояние системы охлаждения можно по контрольной лампе перегрева двигателя и уровню жидкости в расширительном бачке.

1. Проверьте уровень охлаждающей жидкости в расширительном бачке.

Примечание:

Уровень должен находиться на 25-30 мм выше метки MIN, выполненной на корпусе расширительного бачка. Если уровень жидкости находится на отметке MIN или ниже, долейте в бачок охлаждающую жидкость, как описано здесь (для 8-клапанных двигателей) или здесь (для 16-клапанных двигателей).

Если приходится регулярно доливать охлаждающую жидкость, следует проверить герметичность (см. п.2) системы охлаждения.

Уровень охлаждающей жидкости следует проверять на холодном двигателе. Некоторое повышение или понижение уровня охлаждающей жидкости при нагреве и охлаждении двигателя неисправностью не является. Это связано с тепловым изменением объема жидкости.

2. Проверьте герметичность шлангов и соединений системы охлаждения. Осмотрите подкапотное пространство, и обратите внимание на состояние и герметичность:

  • шлангов расширительного бачка;

  • пароотводящего шланга радиатора;

  • подводящего шланга радиатора;

  • отводящего шланга радиатора;

  • соединения шлангов с корпусом термостата.

Примечание:

Подтекание охлаждающей жидкости из-под шлангов можно попытаться устранить, заменив пружинные хомуты винтовыми. При этом не перетяните хомуты, так как они могут порезать шланги.

Временно восстановить лопнувший шланг системы охлаждения можно с помощью липкой ленты (особенно подходит армированная липкая лента серебристого цвета).

3. Проверьте целостность элементов системы охлаждения двигателя.

  1. Корпус расширительного бачка;
  2. Радиатор двигателя;
  3. Радиатор отопителя;
  4. Корпус термостата;
  5. Соединения насоса охлаждающей жидкости (помпы) и блока цилиндров.
  6. Проверьте отсутствие подтекания жидкости из дренажного отверстия помпы (находится в нижней части насоса), свидетельствующее об износе его сальника.

4. Проверьте термостат. Запустите холодный двигатель. Температуру и циркуляцию охлаждающей жидкости по малому и большому кругу контролируйте на ощупь, по изменению температуры шлангов и патрубков системы охлаждения (на фото воздушный фильтр снят для наглядности).

Примечание:

Если система охлаждения двигателя исправна, то при температуре охлаждающей жидкости меньше 90°С, клапан термостата должен быть закрыт, а охлаждающая жидкость циркулировать по малому кругу. В результате этого нижний шланг радиатора и сам радиатор будет заметно холоднее корпуса термостата, по которому циркулирует горячая охлаждающая жидкость.

При достижении температуры охлаждающей жидкости около 90°С клапан термостата будет открываться и постепенно нарастающий поток горячей жидкости начнет поступать в радиатор. При этом сначала радиатор, а затем его нижний шланг начнут нагреваться.

5. Проверьте электровентилятор радиатора системы охлаждения двигателя. Оставьте двигатель работать до срабатывания электровентилятора радиатора двигателя. При повышении температуры охлаждающей жидкости до определенного значения электровентилятор должен включиться, а после понижения температуры –автоматически выключиться.
Если электровентилятор вовремя не включился и жидкость закипела, необходимо проверить исправность электродвигателя вентилятора или исправность системы управления двигателем.

Читать еще:  Регулятор оборотов вентилятора радиатора

В статье не хватает:

  • Фото деталей и расходников

Узнаем, почему не работает вентилятор охлаждения

Здравствуйте, читатель блога RtiIvaz.ru. Сегодня узнаем, почему не работает вентилятор охлаждения двигателя, рассмотрим, как устроена схема включения и поговорим о причинах и способах устранения неполадок.

ПРИЧИНЫ ОТКЛЮЧЕНИЯ ВЕНТИЛЯТОРА

Иногда происходит следующая ситуация: двигатель работает, температура повышается, а электрический вентилятор охлаждения не работает. Стало быть, надо срочно искать причину, пока двигатель не закипел на дороге.

В первую очередь проверяют предохранитель вентилятора охлаждения. Если он исправен, тогда надо проверить датчик вентилятора. Сделать это можно очень просто. Для этого надо включить зажигание, и отсоединив от датчика два провода, подключённые к нему соединить их между собой. Если после этого вентилятор заработал, значит, причина в датчике. Его следует заменить на новый.

Следующий шаг, надо проверить реле включения вентилятора охлаждения. Надо либо попробовать заменить его, либо новым или временно взять из другого узла такое же реле, например, сигнала. Такие реле используются во многих местах электрической цепи и автомобилях.

Если же и при этом не работает вентилятор охлаждения нужно проверить сам электровентилятор. Для этого нужно отключить зажигание и соблюдая полярность, подключить вентилятор напрямую к АКБ. Если при таком включении вентилятор заработал, выходит надо искать причину в электрической схеме автомобиля.

Пройтись по проводам, которые задействованы в этой схеме. Бывает так, что провод, где-то перебит или «сопля» появилась. Тогда стало быть надо соединить его и снова проверить включение вентилятора. А иногда бывает, что провод, где-то оголился и замыкает на массу.

Если и после этого не работает вентилятор, тогда уже надо обращаться к специалистам на СТО. Но это бывает в крайне редких случаях. Чаще всего происходят ситуации, описанные выше с датчиком включения вентилятора либо предохранителем или самим электровентилятором.

Предохранитель заменить, я думаю не такая сложная работа, и автолюбитель сможет поменять самостоятельно. В случае с самим вентилятором, немного сложнее, но заменить его тоже не такая уж и сложная работа. Замену датчика мы рассмотрим немного позднее, сначала рассмотрим схему включения датчика.

УСТРОЙСТВО СИСТЕМЫ ОХЛАЖДЕНИЯ С ЭЛЕКТРИЧЕСКИМ ВЕНТИЛЯТОРОМ

На рисунке ниже показан, как выглядит датчик включения вентилятора:

РИС.1. Внешний вид датчика включения вентилятора.

Выпускаются такие датчики под разные температуры срабатывания. Эти характеристики всегда указываются на их корпусе (см. фото). Обозначаются так! 92-87°С либо 87-82°С. Первая цифра указывает на температуру включения вентилятора, а вторая на температуру выключения.

Внутреннее строение можно рассмотреть на рисунке приведенном ниже:

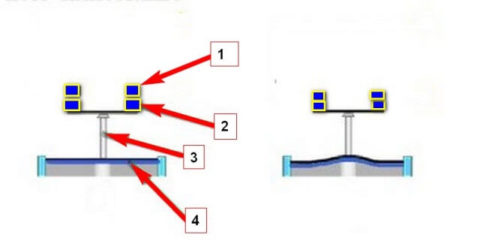

РИС.2. Схематическое изображение внутреннего строения датчика включения вентилятора.

1.Неподвижный контакт. 2.Подвижный контакт. 3.Толкатель подвижного контакта. 4.Биметаллическая пластина. Характеристики биметаллической пластины настроены на определённую температуру, выгравированную на корпусе датчика.

Слева на рисунке показан датчик, температура охлаждающей жидкости которого не достигла требуемой величины. Контакты разомкнуты, и вентилятор при этом находится в выключенном состоянии.

С правой стороны на рисунке показано, что при достижении заданной температуры, биметаллическая пластина изгибается, тем самым двигая посредством толкателя подвижные контакты на соединение с неподвижными. Цепь замыкается, и напряжение подаётся на вентилятор охлаждения, включая его.

Электрическая схема включения вентилятора охлаждения показана на нижеследующем рисунке:

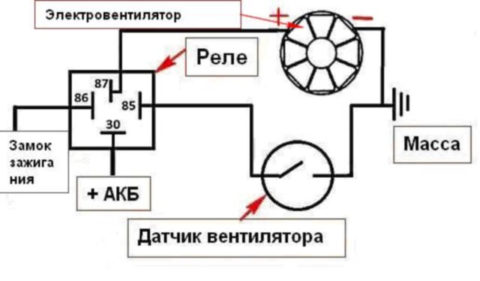

РИС.3. Электрическая схема включения вентилятора.

Вентилятор подключен через реле из-за того, что он потребляет большую мощность, а датчик рассчитан на малые токи. Реле тут нужно для того чтобы разгрузить цепь датчика вентилятора. Контакты датчика рассчитаны на малые токи, а вентилятор потребляет много энергии, поэтому здесь и нужно реле и желательно на больший ток.

Читать еще:  Как заменить радиатор на гранте

Если без реле, напрямую подключить вентилятор через датчик, то его контакты быстро обгорят и соответственно датчик выйдет из строя. Особенно это будет чувствоваться летом, потому что в это время вентилятор охлаждения включается часто и работает дольше, чем зимой.

Как выглядит реле переключения показано на рисунке ниже:

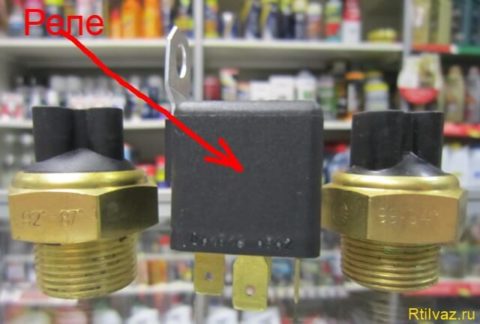

РИС.4. Внешний вид коммутационного реле.

Здесь показано реле на 30 ампер. Но для вентилятора охлаждения основного радиатора лучше использовать реле более мощное. На 50, а лучше на 70 ампер. Внешне они выглядят точно так же просто размеры больше и контакты более широкие. Контакт 87а в данном реле нужно просто игнорировать, т. е. подключать его ни к чему. В нашей схеме он не нужен…

ЗАМЕНА ДАТЧИКА

Прежде чем начать работу по замене датчика, надо посмотреть его температуру срабатывания. И приобрести датчик с именно такими же характеристиками. Иначе вентилятор будет включаться либо слишком рано, или слишком поздно. Итак, автолюбитель! Вы приобрели датчик с нужными вам характеристиками, теперь можно с уверенностью приступать к работе по его замене.

  • Отключаем одну из клемм АКБ. Это нужно чтобы обесточить электрическую схему автомобиля и случайно не произошло короткое замыкание в процессе замены.
  • Сливаем охлаждающую жидкость из радиатора. Иначе при демонтаже датчика охл. жидкость вытечет, и надо будет покупать дополнительно для доливки. А это лишние финансовые расходы. Можно, конечно, и без слива жидкости заменить датчик. Но для этого нужна сноровка. Делается это в следующем порядке: Берём в одну руку новый датчик, а другой выкручиваем старый, при этом слегка прижимаем его к резьбе, чтобы жидкость не вытекала. Когда датчик уже выкрутился, убираем его, быстренько вставляем новый и закручиваем. Немаловажный момент, при этом — надо все это производить на остывшем радиаторе, чтобы не получить ожогов от горячей охлаждающей жидкости.
  • Отсоединяем два провода, подключённые к датчику, и выкручиваем датчик. Для этого нам понадобится ключ на 30 мм.
  • Наносим герметик на новый датчик и устанавливаем на своё место. После этого, лучше подождать около двух часов, чтобы герметик схватился. Здесь также можно использовать и фум — ленту, в этом случае не надо ждать пока схватится герметик, можно сразу заводить машину и проверять работу. Но с ней нужна определённая сноровка, и не каждый автолюбитель квалифицированно справится с ней. Поэтому лучше использовать герметик.
  • Датчик не надо затягивать слишком сильно. Обычно этот датчик вкручивается в пластмассовый бачок радиатора. Поэтому надо быть осторожнее, иначе резьба в пластмассовом корпусе сорвётся и придётся либо менять радиатор, или думать, как выходить из положения!
  • Следующий шаг – заливаем охлаждающую жидкость, заводим двигатель и ждём, когда поднимется его температура. Когда температура достигнет расчётного максимума, должен включиться электровентилятор. Если это произошло, значит, мы все сделали правильно и должны радоваться успешно проделанной работе. Если же нет, то надо продолжить поиски причины неисправности.

Если вы все заранее подготовили, то работа по замене датчика не займёт много времени. Я с соседом по гаражу, на его машине потратил примерно полчаса на замену.
